Antes de utilizar el proceso láser para el procesamiento, es necesario medir el espesor del material para garantizar el efecto de procesamiento. Bambu Suite proporciona dos métodos automáticos de medición de espesor (Auto-Medición y Medición Dirigida). Este artículo explicará cómo utilizar la función de medición automática de espesor del software y resolver problemas comunes.
Auto-Medición

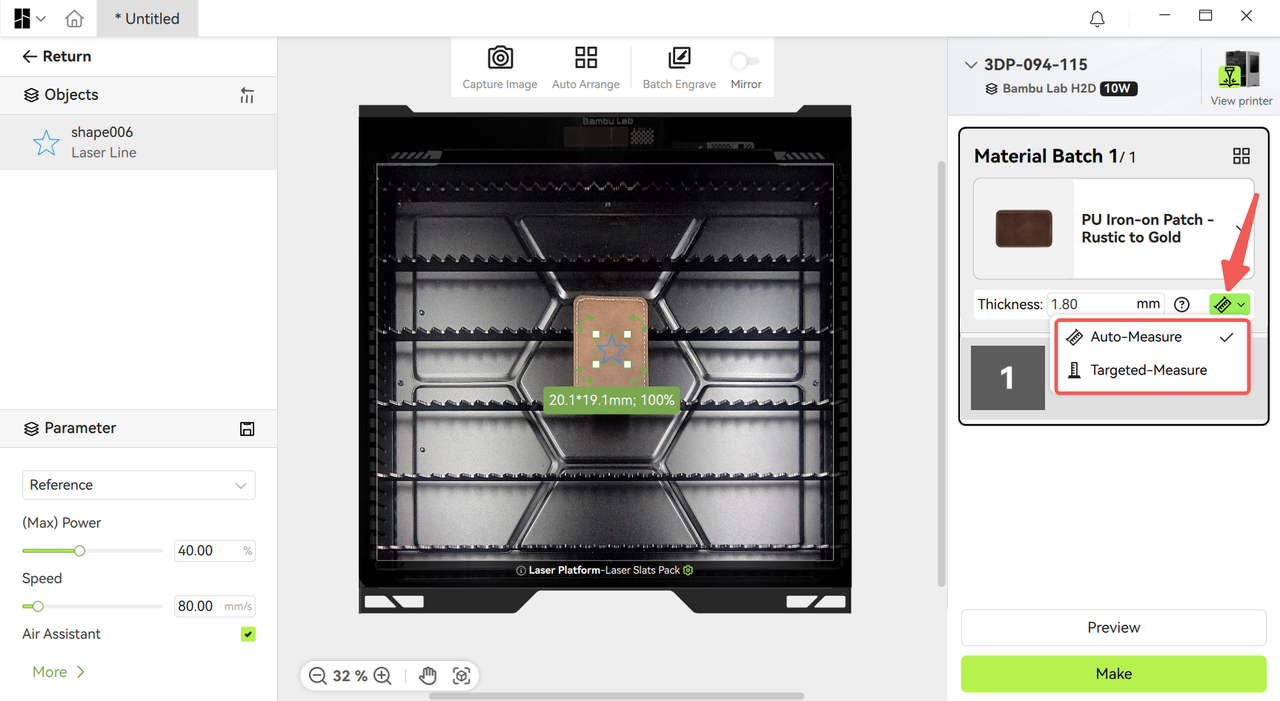

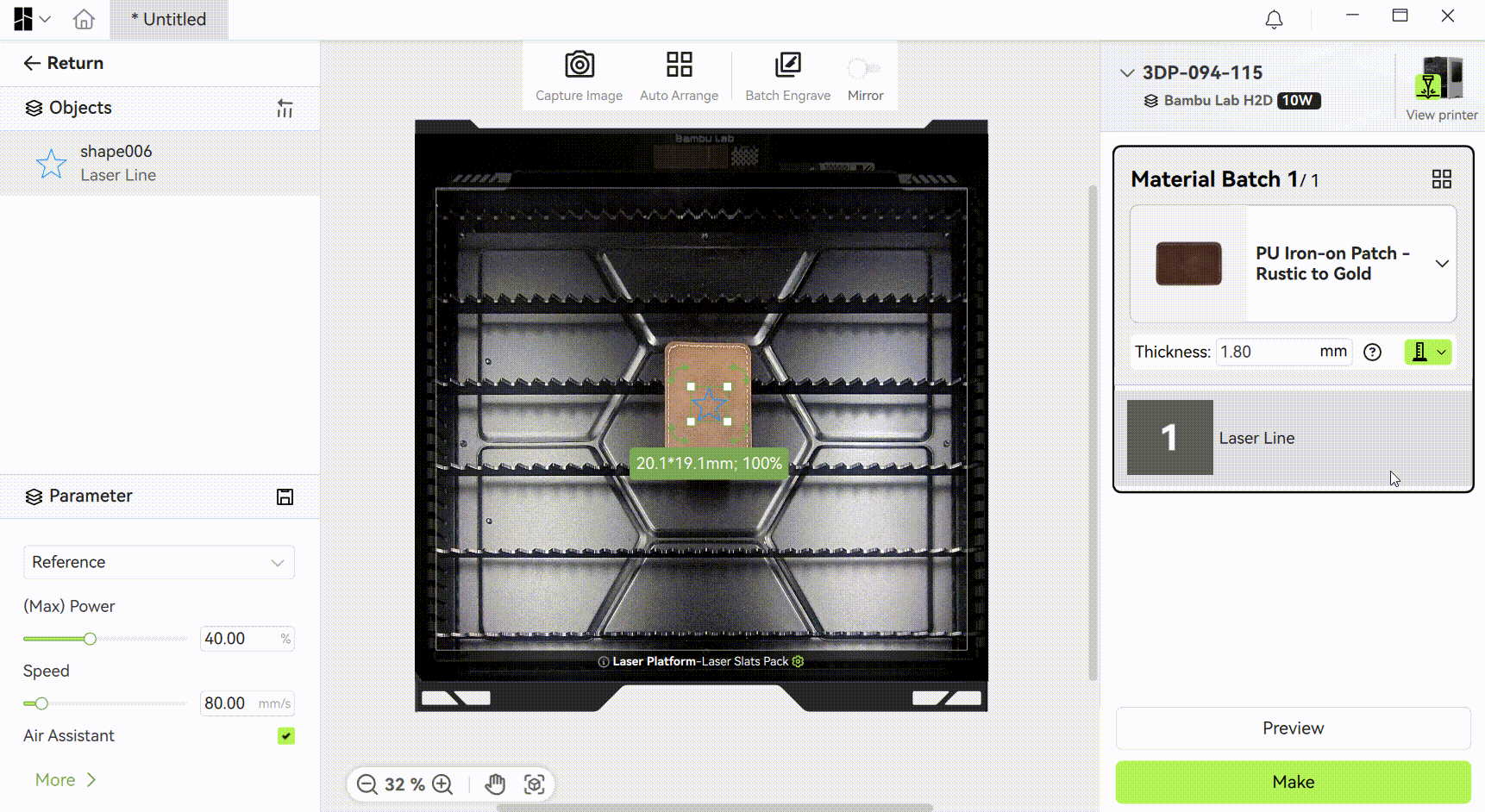

Haga clic en 'Auto-Medición'. Si aún no ha tomado una imagen de fondo, la impresora medirá el centro del área de procesamiento. Si ya ha capturado una imagen de fondo, el software encontrará automáticamente la posición del material, la enviará a la impresora y utilizará el centro de la forma del material como punto de medición para verificar el espesor del material.
Posibles causas de fallo en la medición
-
El espesor preestablecido del material difiere mucho de su espesor real. Ingrese un espesor preestablecido más cercano al espesor exacto e inténtelo nuevamente.
-
Se utilizan materiales transparentes, como acrílico transparente y vidrio. Los materiales transparentes también no son compatibles con grabado y corte láser. Se recomienda reemplazar el material opaco e intentarlo nuevamente. Si debe utilizar material transparente para el procesamiento, mida manualmente el espesor e ingrese el valor de espesor en el software (nota: el láser podría no poder enfocarse en la superficie del material transparente, lo que podría afectar el efecto de procesamiento).
-
La superficie del material es irregular. Se recomienda reemplazarlo por un material más liso e intentarlo nuevamente.
Medición Dirigida

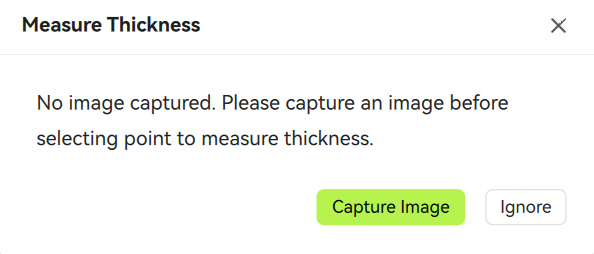

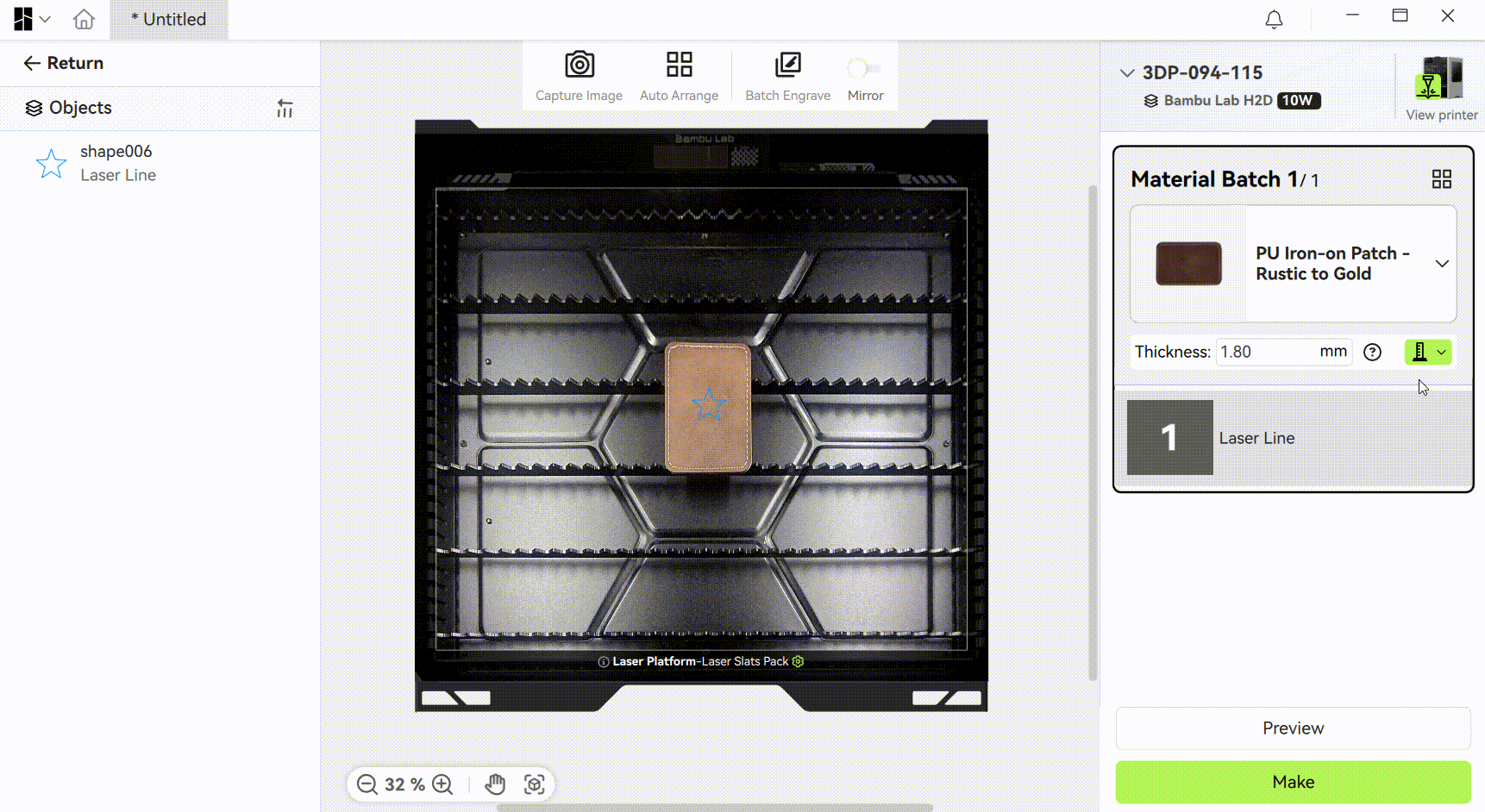

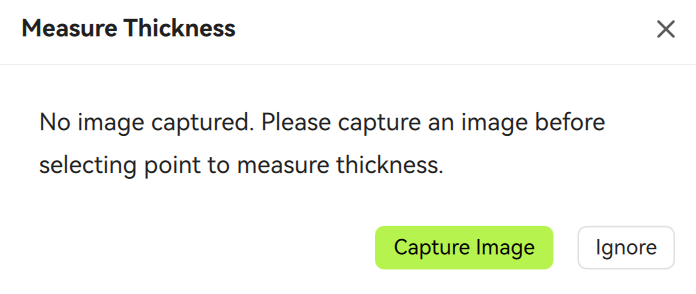

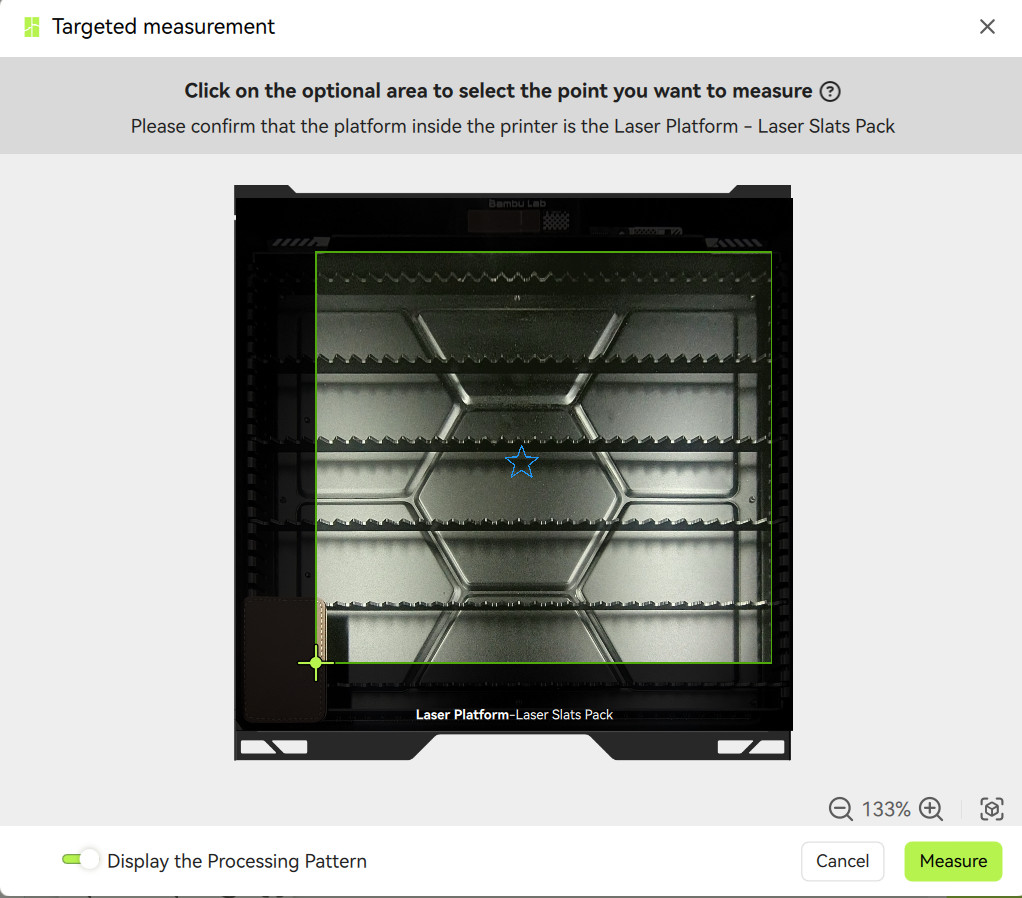

Antes de realizar la medición dirigida, primero capture la imagen de fondo del plano de procesamiento (si aún no lo ha hecho, aparecerá un recordatorio emergente), luego haga clic en "Medición Dirigida" y seleccione un punto en la superficie del material para la medición de espesor según la indicación.
Aspectos a tener en cuenta
Al seleccionar la Medición Dirigida, debe tener en cuenta los siguientes puntos:
- Seleccione la posición central del objeto como punto de medición de espesor
Intente elegir la posición central del objeto como punto de medición para mejorar la tolerancia a fallos de la medición de espesor.

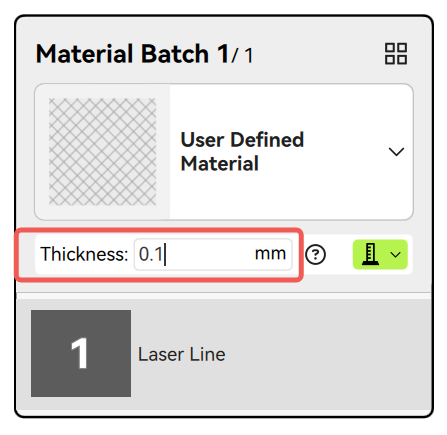

- Ajuste adecuadamente el espesor preestablecido del material
Un espesor preestablecido más preciso del material puede ayudar a que la impresora mida el espesor del material con mayor precisión.
Puede:
- Hacer clic en 'Seleccionar Material' para cargar materiales preestablecidos y sus valores de espesor correspondientes desde la biblioteca de materiales.
- Si utiliza materiales personalizados, ingrese un valor cercano al espesor real del material como espesor preestablecido.
- Si no está seguro del espesor del material, puede estimar e ingresar un valor aproximado.
- Elija materiales opacos y planos para el procesamiento
-
La medición del espesor del material depende de la función de medición óptica, y actualmente no admite la medición de espesor de materiales transparentes.
-
Si la superficie del objeto es irregular, la medición del espesor también podría fallar. No utilice materiales con superficies muy irregulares en el modo de mecanizado 2D. Le recomendamos reemplazar el material con superficie opaca y plana, y luego reiniciar la medición del espesor del material en el software.

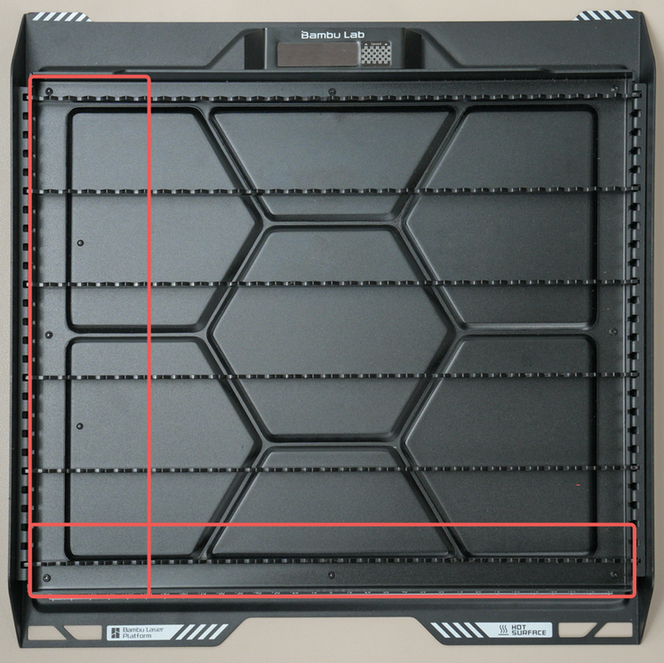

- Existen zonas ciegas al seleccionar puntos de medición de espesor, por lo que el área seleccionada es más pequeña que el área de procesamiento del módulo láser, y debe prestar atención a la colocación del material.

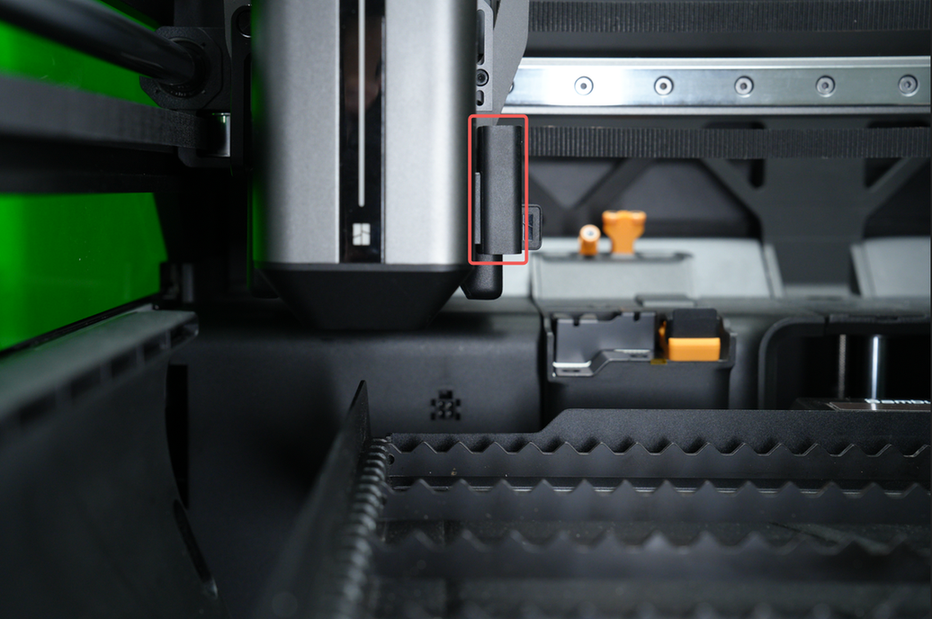

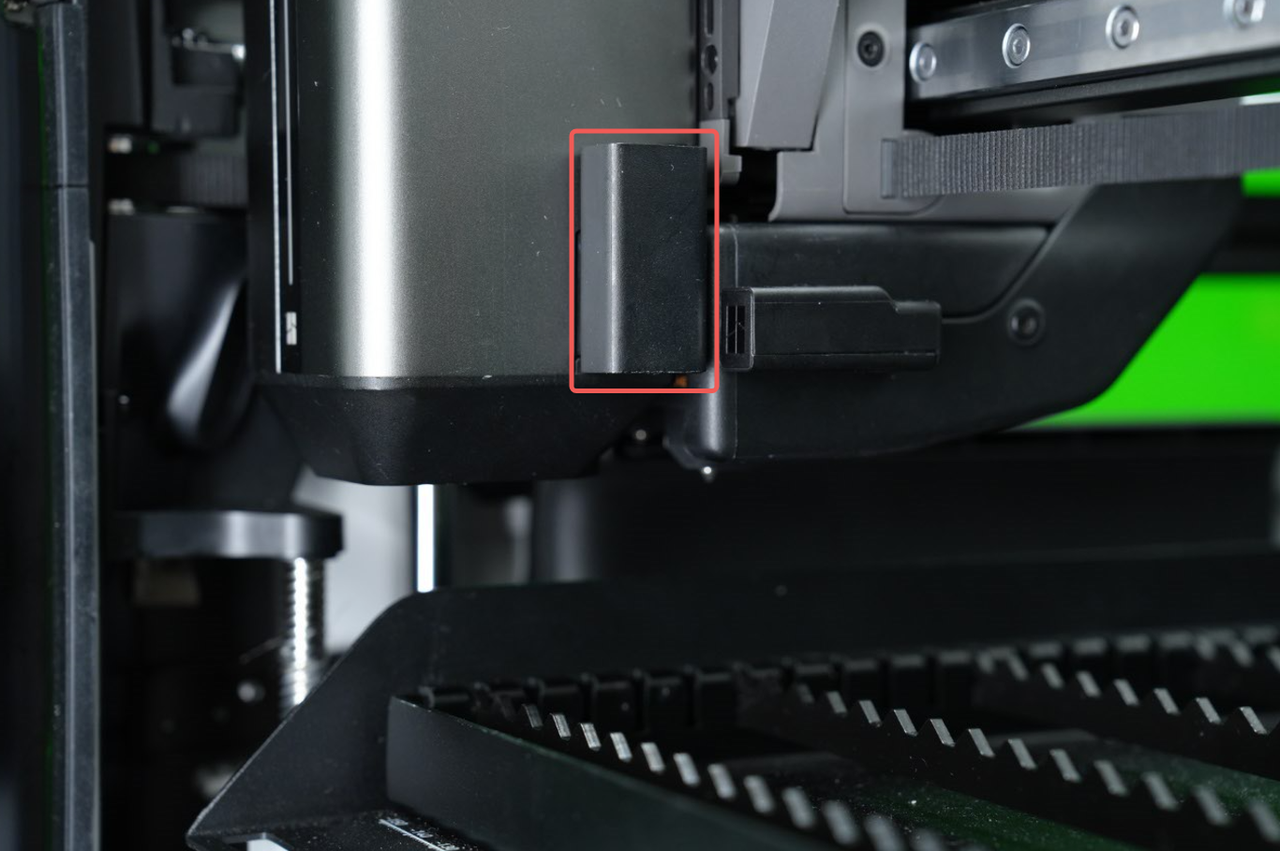

- El requisito previo para la medición de espesor es que la cubierta del cabezal láser necesite reconocer el objeto, y el área a la que puede moverse el láser no coincide con el módulo láser. Cuando el cabezal se mueve al extremo izquierdo, la posición del láser está en X56. Cuando el cabezal se mueve al extremo más alejado, la posición del láser está en Y40. Por lo tanto, el rango general de zonas ciegas es X<56 e Y<40.
- El cuadro verde en el software representa el área que el láser puede reconocer, que se puede seleccionar manualmente para la medición. Si se encuentran piezas pequeñas de material colocadas fuera del área seleccionable, ajuste nuevamente la colocación del material.
Posibles causas de fallo en la medición

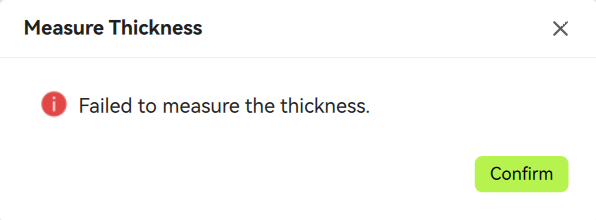

Si falla la medición de espesor en Medición Dirigida y aparece una ventana emergente de error correspondiente o una notificación HMS, podría deberse a las siguientes razones:
-
El punto de medición seleccionado está cerca del borde o fuera de la superficie del objeto. Seleccione el punto de medición en el centro de la superficie del objeto e inténtelo nuevamente.
-
El espesor preestablecido del material difiere mucho de su espesor real. Ingrese un espesor preestablecido más cercano al espesor exacto e inténtelo nuevamente.
-
Se utilizan materiales transparentes, como acrílico transparente y vidrio. Los materiales transparentes también no son compatibles con grabado y corte láser. Se recomienda reemplazar el material opaco e intentarlo nuevamente. Si debe utilizar material transparente para el procesamiento, mida manualmente el espesor e ingrese el valor de espesor en el software (nota: el láser podría no poder enfocarse en la superficie del material transparente, lo que podría afectar el efecto de procesamiento).
-
La superficie del material es irregular. Se recomienda reemplazarlo por un material más liso e intentarlo nuevamente.
