Conectar y Agrupar

Introducción

Bambu Suite proporciona dos herramientas clave comúnmente utilizadas: fijación y agrupación, para restringir y organizar las relaciones posicionales entre diferentes objetos. Antes de eso, presentamos el flujo de trabajo básico del software.

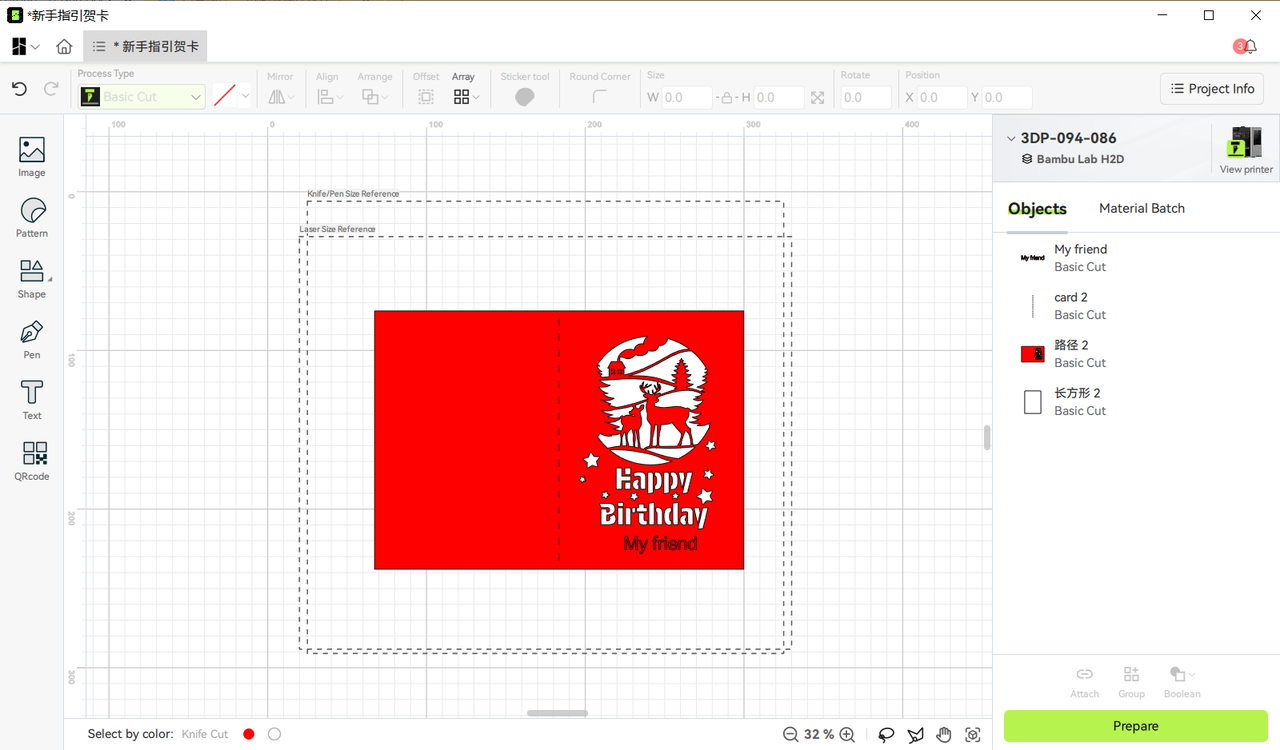

El espacio de diseño de Bambu Suite ofrece a los usuarios un amplio lienzo, junto con diversas herramientas de diseño y edición, lo que facilita diseñar y organizar patrones 2D multicapa. Lo que ve aquí es el efecto de superponer todos los patrones 2D del proyecto completo, como la tarjeta de felicitación multicapa mostrada a continuación, compuesta por diferentes niveles de patrones, como blanco, rojo, negro, etc.

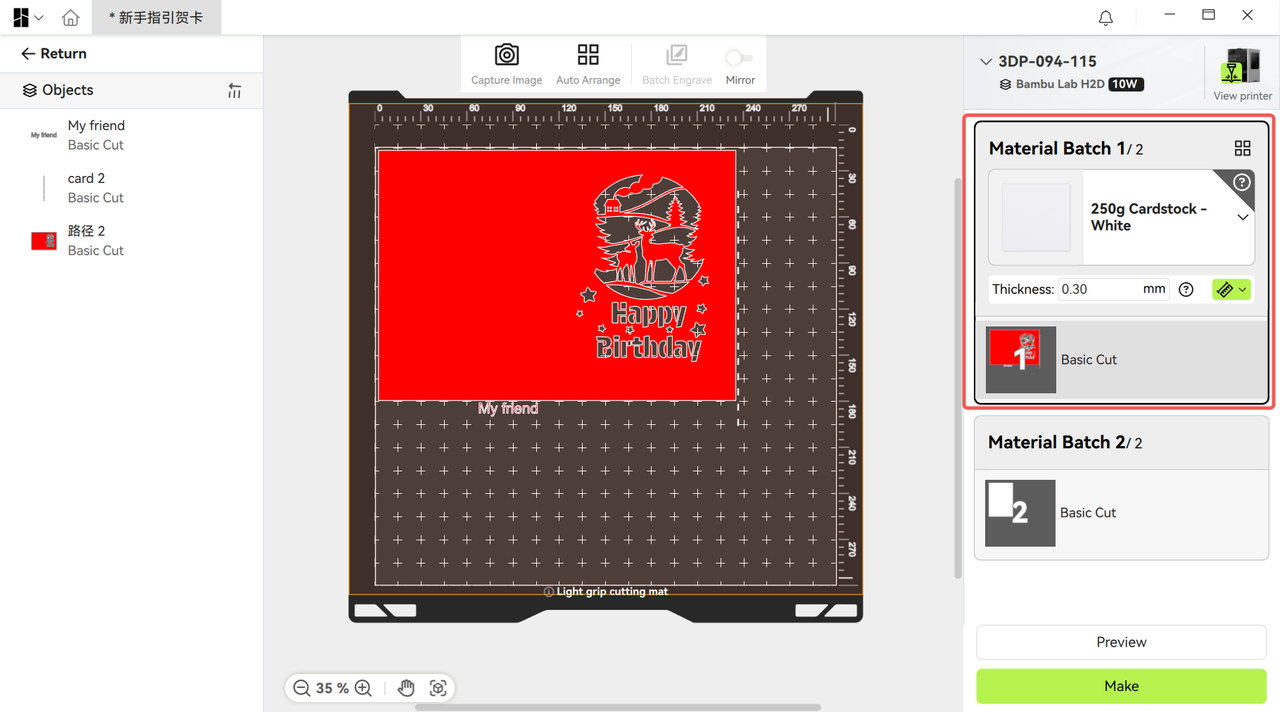

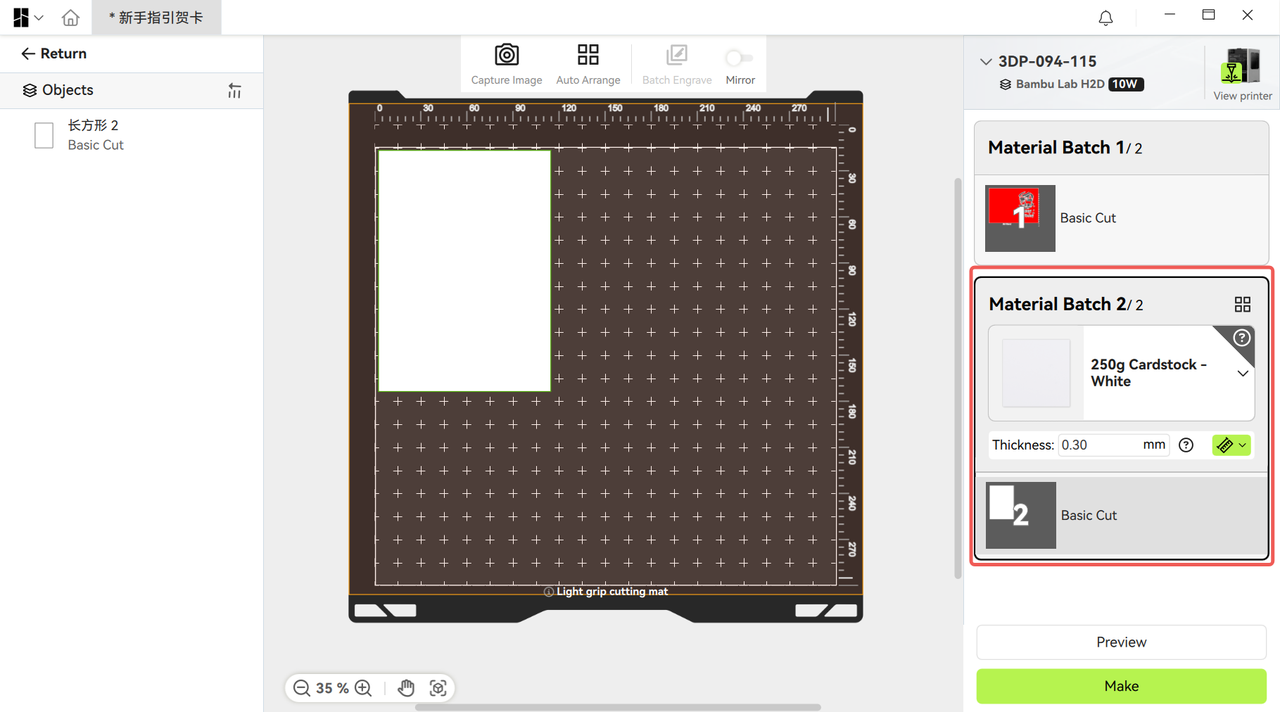

Haga clic en el botón "Preparar" en la esquina inferior derecha para ingresar a la interfaz de preparación y prepararse para el procesamiento. El patrón se dividirá en múltiples grupos de material y placas según reglas específicas, con cada placa pudiendo elegir diferentes materiales para el procesamiento. Por ejemplo, la tarjeta principal roja está hecha de cartón rojo, y el forro blanco está hecho de cartón blanco.

Puede hacer clic en el botón "Producir" en la esquina inferior derecha para ingresar al espacio de producción y comenzar la tarea de procesamiento por placa. El espacio de producción proporciona vista en vivo, visualización y guía del progreso y pasos del procesamiento de la máquina. Una vez procesadas todas las placas, puede unir manualmente las obras terminadas para formar una tarjeta de felicitación completa.

Visión general de funciones

• Herramienta de agrupación: Se utiliza para restringir la posición relativa de los objetos en el lienzo del espacio de diseño, lo que facilita mover múltiples objetos en el lienzo de diseño y otras operaciones por lotes, aunque no se procesarán en la misma placa.
• Herramienta de fijación: Es más potente, no solo restringe la posición relativa de cada objeto en el lienzo de diseño, sino también en la etapa de procesamiento. El patrón se vinculará en la misma placa física para mantener inalterada la relación de posición relativa y procesarse como un todo.
• Herramienta de fusión: Se utiliza para fusionar completamente líneas vectoriales o formas en un único objeto de patrón, siendo adecuada principalmente para situaciones en las que múltiples elementos deben procesarse como un todo.

A continuación se presentan demostraciones detalladas de cada herramienta.

Herramienta de fijación/desfijación

Como se observa en la imagen de muestra del proyecto de tarjeta de felicitación anterior, al ingresar a la página de preparación, los objetos se asignan a diferentes placas. Incluso si múltiples objetos se asignan a la misma placa, la posición relativa ha cambiado y solo se pueden procesar de forma independiente.

¿Cómo lograr que, al ingresar al espacio de preparación desde el espacio de diseño, los objetos correspondientes se coloquen en una sola placa manteniendo inalterada su posición relativa para un procesamiento conjunto? Por ejemplo, las líneas y texto en la tarjeta de felicitación del ejemplo anterior deben cortarse básicamente en la posición correspondiente de la tarjeta principal roja.

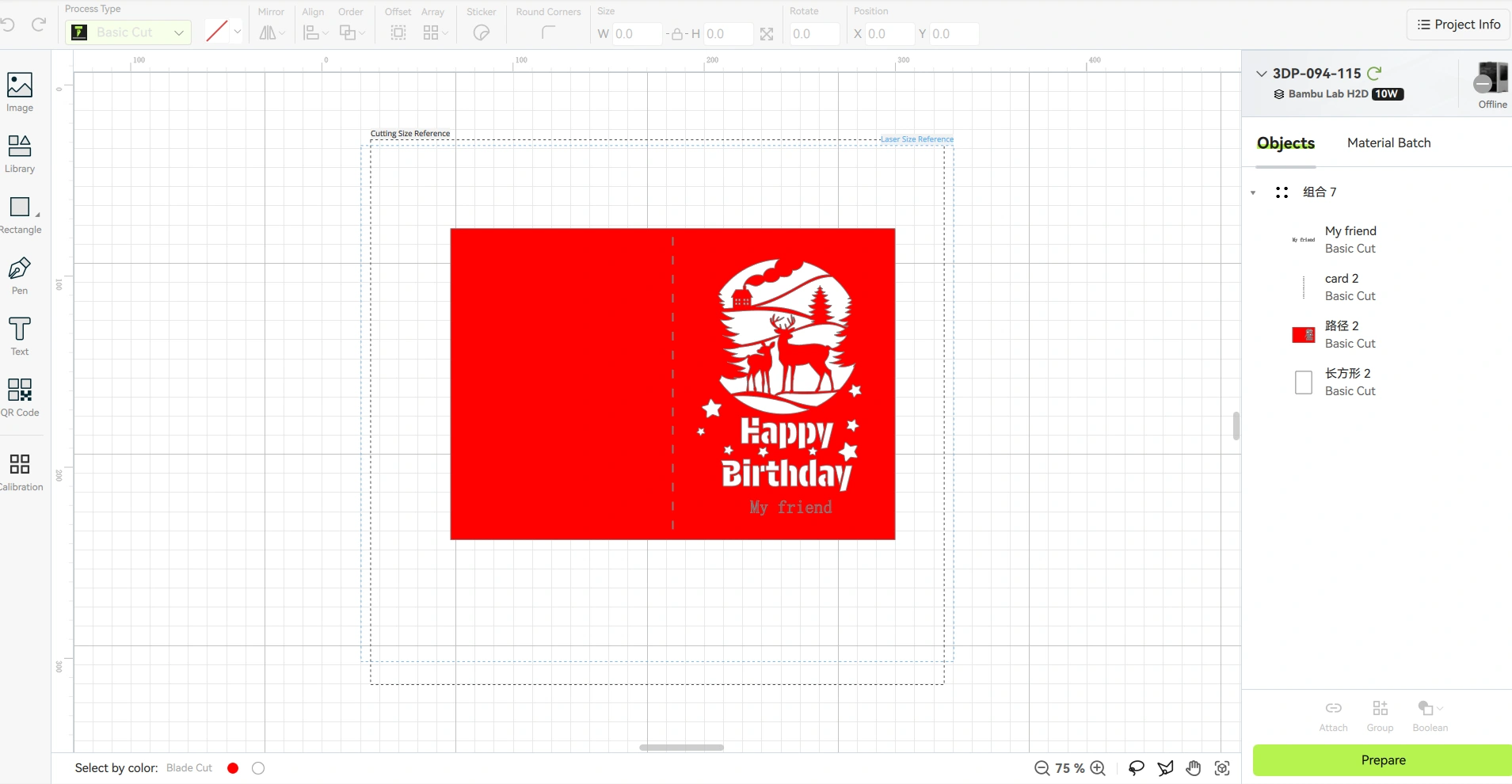

El método es seleccionar varios objetos a fijar mediante Ctrl + clic izquierdo, luego hacer clic en "Fijar", lo que vinculará los patrones que deben procesarse en la misma placa. Al ingresar al espacio de preparación, los patrones relacionados se vinculan y se asignan automáticamente a la misma placa para su procesamiento. Si necesita cancelar la vinculación, seleccione los objetos y haga clic en "Desfijar" para desvincularlos, como se muestra en el siguiente ejemplo.

Los objetos sin vincular se colocarán automáticamente, su posición relativa cambiará y podrían clasificarse en diferentes placas según los tipos de procesamiento.

En resumen, el rol de la herramienta de fijación es colocar múltiples patrones, incluso provenientes de procesos de procesamiento diferentes, en la misma placa manteniendo inalterada su posición relativa para el procesamiento.

Herramienta de agrupación/desagrupación

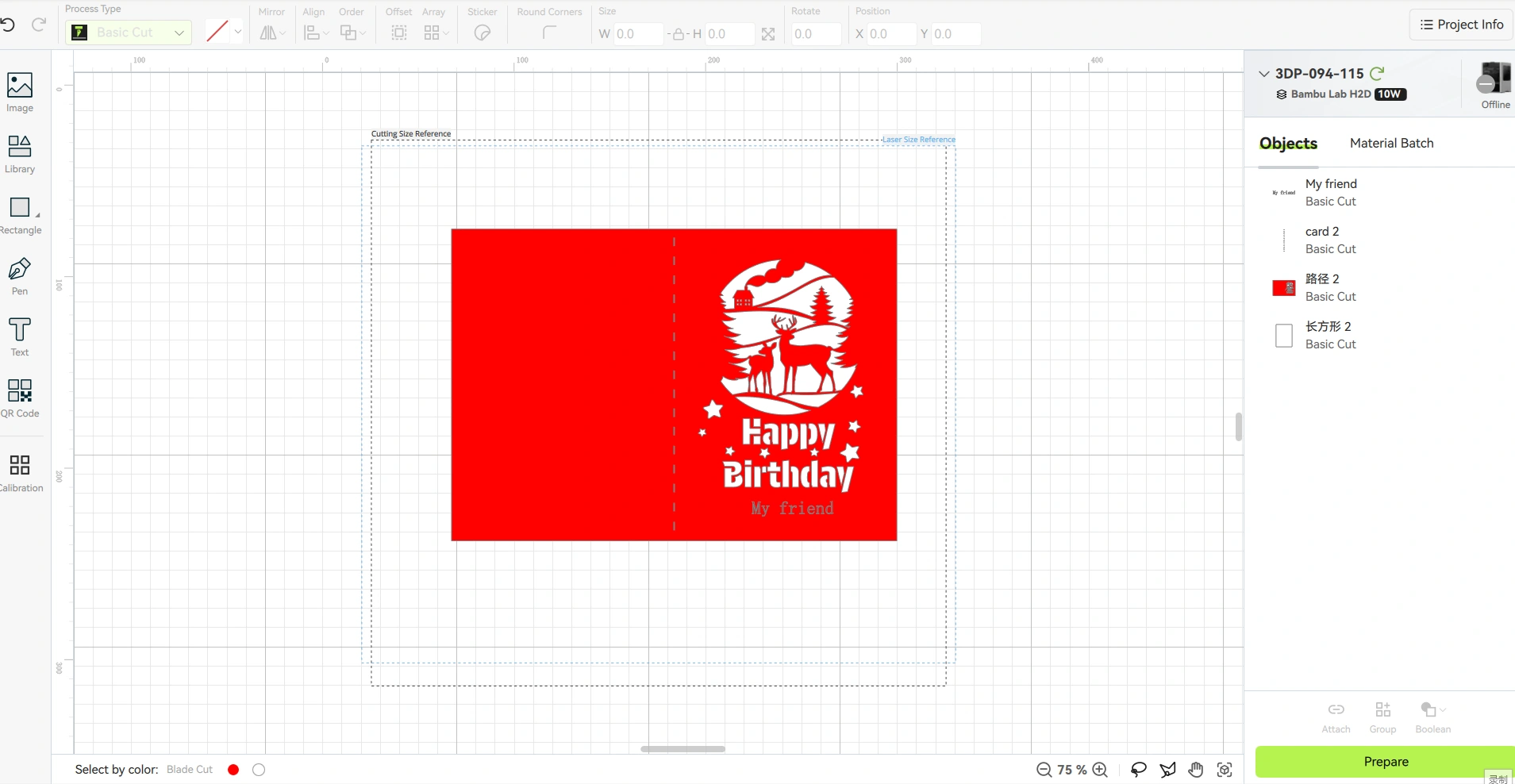

La herramienta de agrupación/desagrupación es mucho menos potente que la herramienta de fijación/desfijación, solo para facilitar a los usuarios organizar diferentes patrones en el espacio de diseño, restringir sus posiciones relativas y facilitar la operación de selección y movimiento conjuntos, pero no restringe las posiciones relativas en el espacio de preparación ni si se procesarán en la misma placa. Incluso si los patrones están agrupados, podrían dividirse en diferentes placas para el procesamiento, como se muestra en la figura a continuación.

Herramienta de fusión/división

1. Herramienta de fusión

   • Función: Combina múltiples líneas vectoriales y formas seleccionadas en un único objeto de patrón;
   • Resultado: Se convierte en un objeto unificado, con los patrones individuales originales ya no accesibles ni editables.

2. Herramienta de división

   • Función: Separa gráficos vectoriales fusionados en sus líneas y formas independientes originales;
   • Resultado: Restaura cada patrón a su estado editable independiente. A diferencia de las herramientas de Fijación y Agrupación, la herramienta de Fusión/División solo opera en gráficos vectoriales y no puede procesar mapas de bits basados en píxeles. Además, los patrones vinculados o agrupados permanecen como múltiples patrones individuales: simplemente restringen las relaciones posicionales relativas entre los patrones. Todavía puede expandir y seleccionar cada patrón interno, y cada uno puede tener sus propias configuraciones de parámetros independientes. En contraste, los patrones fusionados se convierten en un único patrón indivisible.
