Soporte para carrete/Conector de tubo PTFE

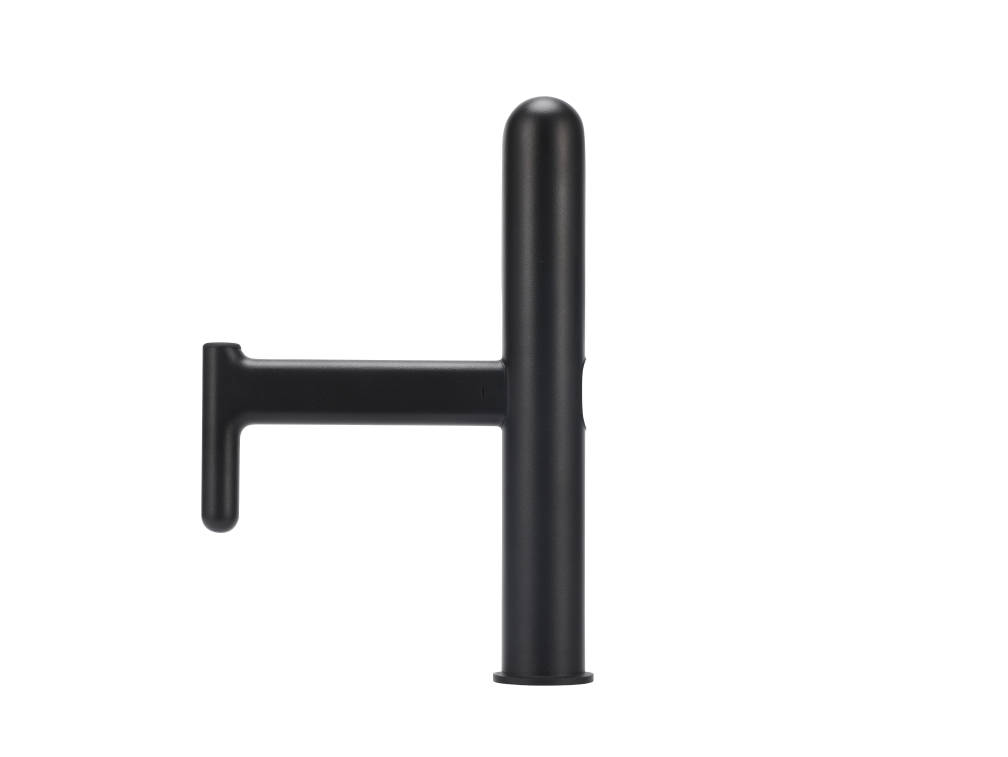

Soporte para carrete: Un soporte de plástico montado en la parte trasera de la impresora para sostener un carrete de filamento externo.

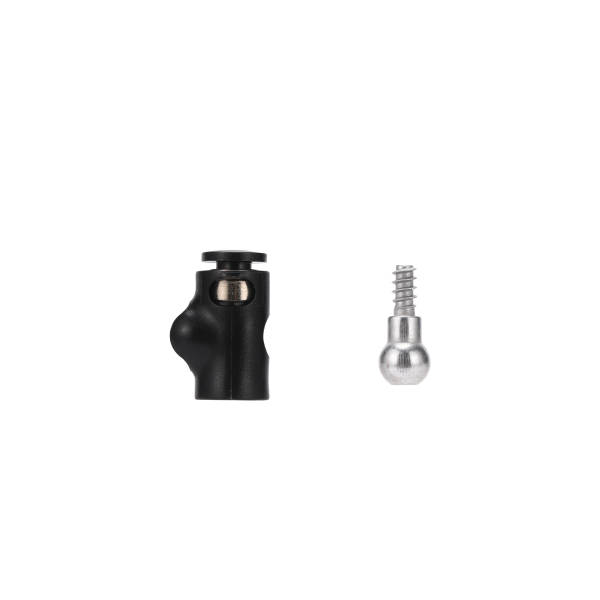

Conector de tubo PTFE: Un conector utilizado para conectar el tubo PTFE al carrete de filamento.

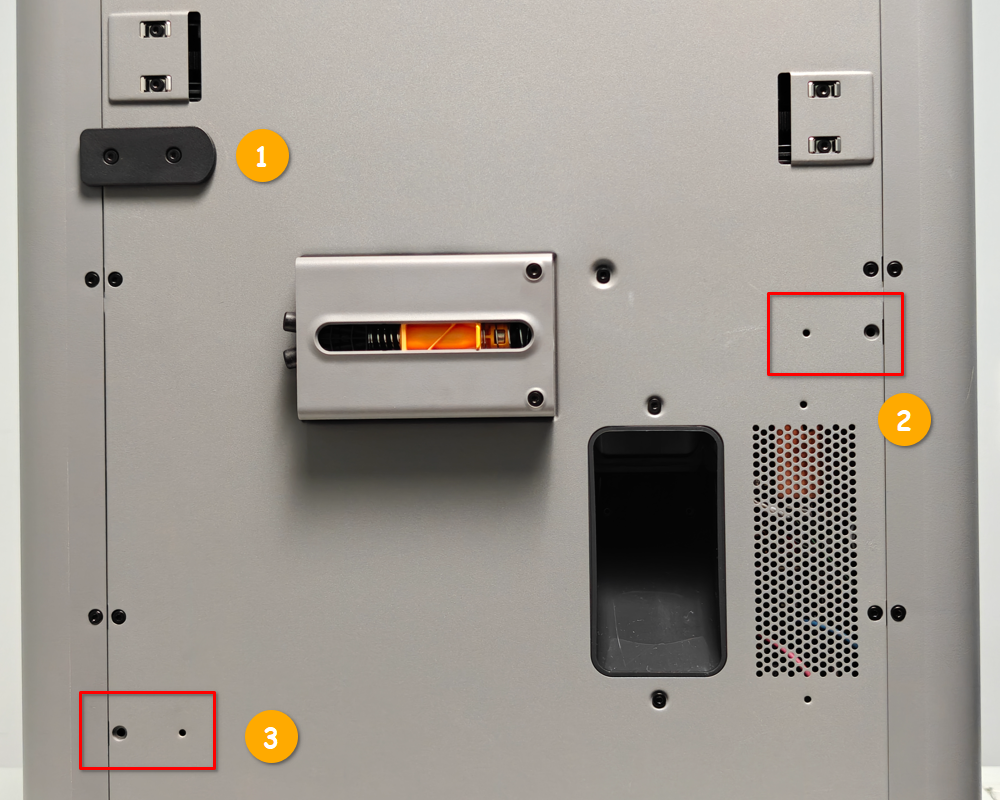

Nota: Existen tres posiciones en la parte trasera de la impresora para instalar el soporte para carrete, que pueden seleccionarse según necesidades personales.

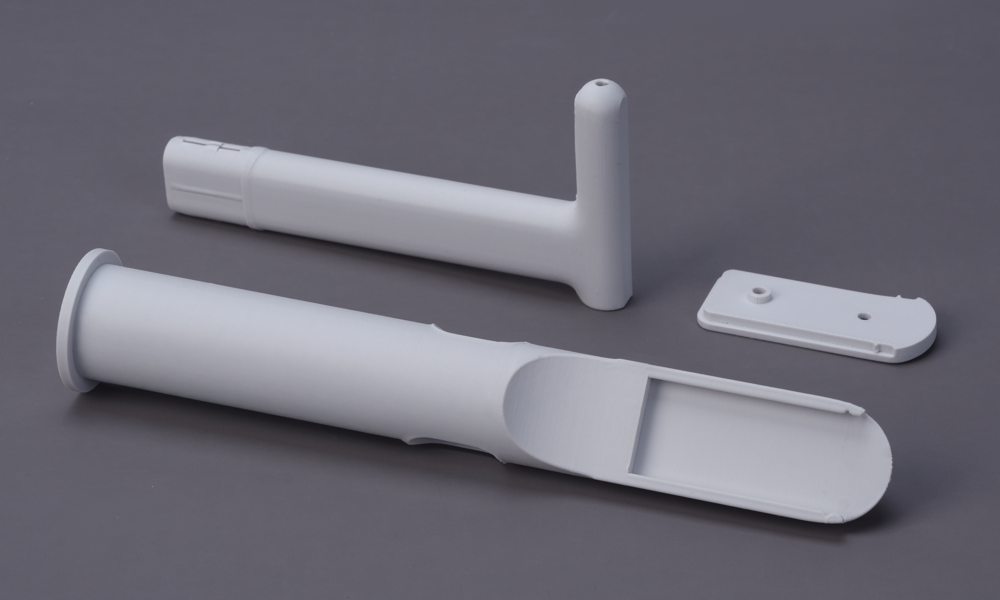

El soporte para carrete adicional puede imprimirse descargando el archivo 3mf a continuación o utilizando los modelos integrados.
spool_holder.gcode.3mf
Cuándo usar esta guía
- El soporte para carrete está dañado
- El conector de tubo PTFE ha fallado
Nota: Esta guía también puede utilizarse como referencia al cambiar la posición del conector de tubo PTFE.
Herramientas y materiales requeridos
- Soporte para carrete nuevo
- Llave Allen H2.0
Advertencia de seguridad
¡IMPORTANTE!
Siempre apague y desconecte la alimentación de la impresora antes de realizar trabajos de mantenimiento. No hacerlo implica un riesgo de choque eléctrico, cortocircuito y daño en la impresora o área circundante.
Cuando una tarea de mantenimiento requiera que la impresora esté encendida, utilice guantes aislantes y tenga especial cuidado no deprimir, dañar ni aplicar presión a cables, conectores o placas de circuito expuestos. Además, la boquilla puede estar extremadamente caliente, por lo que nunca la toque con piel expuesta.
Si tiene preguntas o inquietudes relacionadas con lo anterior o los pasos de esta guía, por favor abra un nuevo ticket en nuestra Página de Soporte para recibir asistencia.
Retirando el soporte para carrete

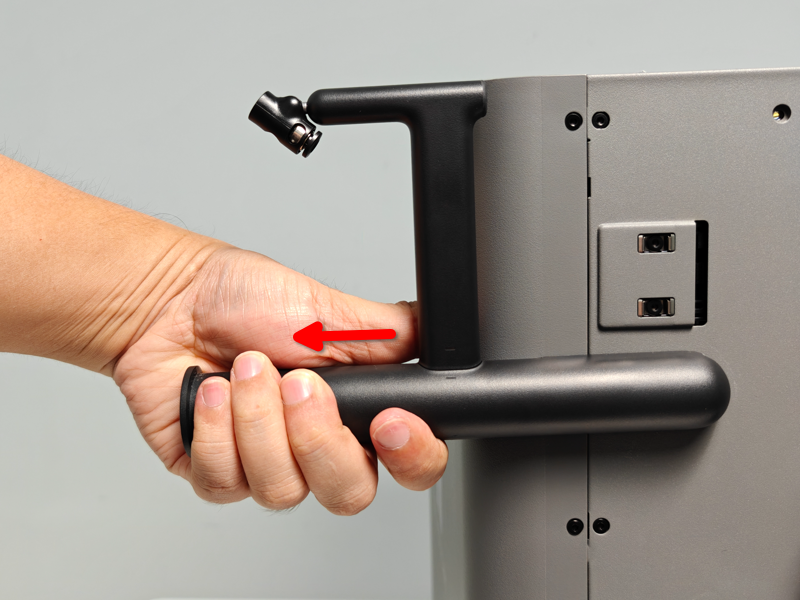

Paso 1: Retirar el soporte para carrete
Sostenga el soporte para carrete y tire de él desde el lateral de la impresora.

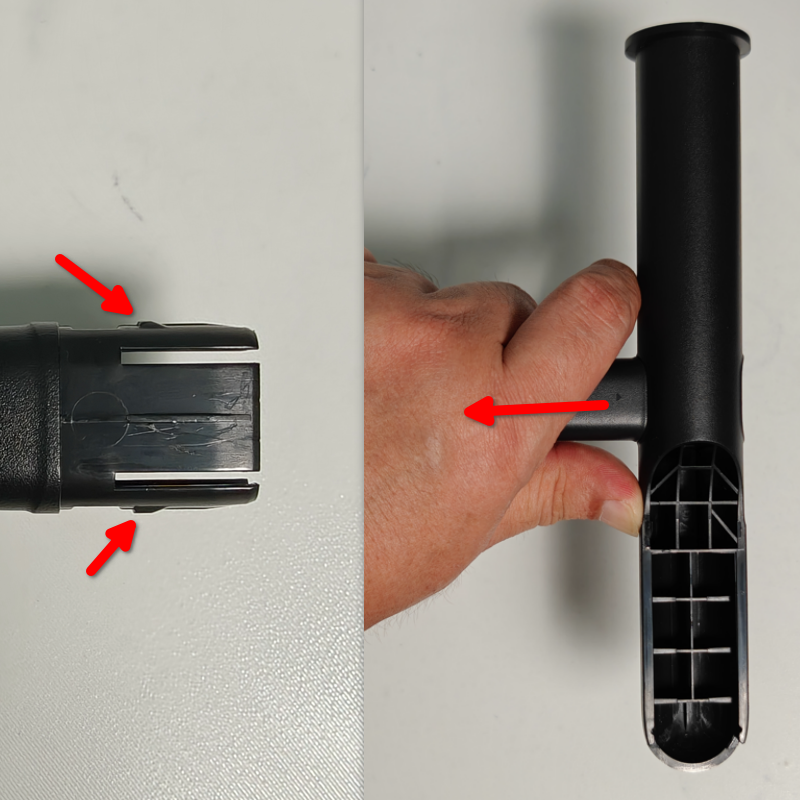

Paso 2: Desmontar el soporte para carrete
Sostenga el extremo donde está instalado el conector de tubo de filamento, presione contra el eje del carrete y utilice fuerza para separar el soporte.
Recordatorio: Al separar el soporte para carrete, la primera operación puede resultar algo laboriosa. Se recomienda agitar el soporte hacia arriba y hacia abajo primero, luego retirarlo suavemente.
Paso 3: Retirar el conector de tubo PTFE
Utilice una llave Allen H2.0 para aflojar el tornillo de cabeza redonda y retirar el conector de tubo PTFE.
Paso 4: Retirar la base del soporte para carrete
Utilice una llave Allen H2.0 para retirar los dos tornillos y retirar la base del soporte para carrete.
Instalando el soporte para carrete
Paso 1: Instalar la base del soporte para carrete
Coloque la base del soporte para carrete en la posición de instalación deseada y fíjela con dos tornillos.

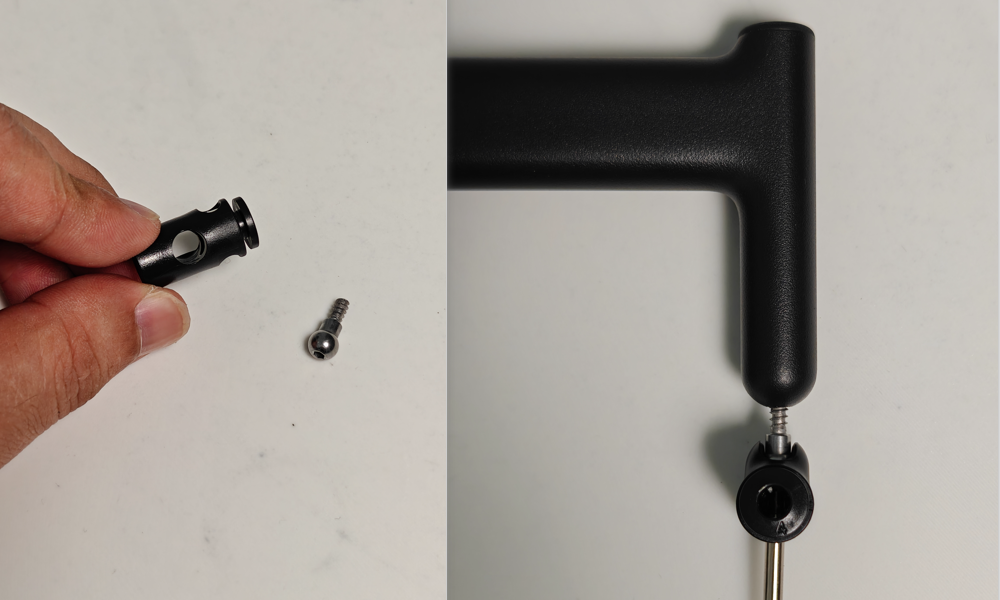

Paso 2: Instalar el conector de tubo PTFE
Instale el conector de tubo PTFE en el soporte del tubo y apriete el tornillo de cabeza redonda con una llave Allen H2.0.
Paso 3: Instalar el soporte para carrete
Coloque el carrete en el soporte base y asegúrese de escuchar un clic que indique que está correctamente asentado.

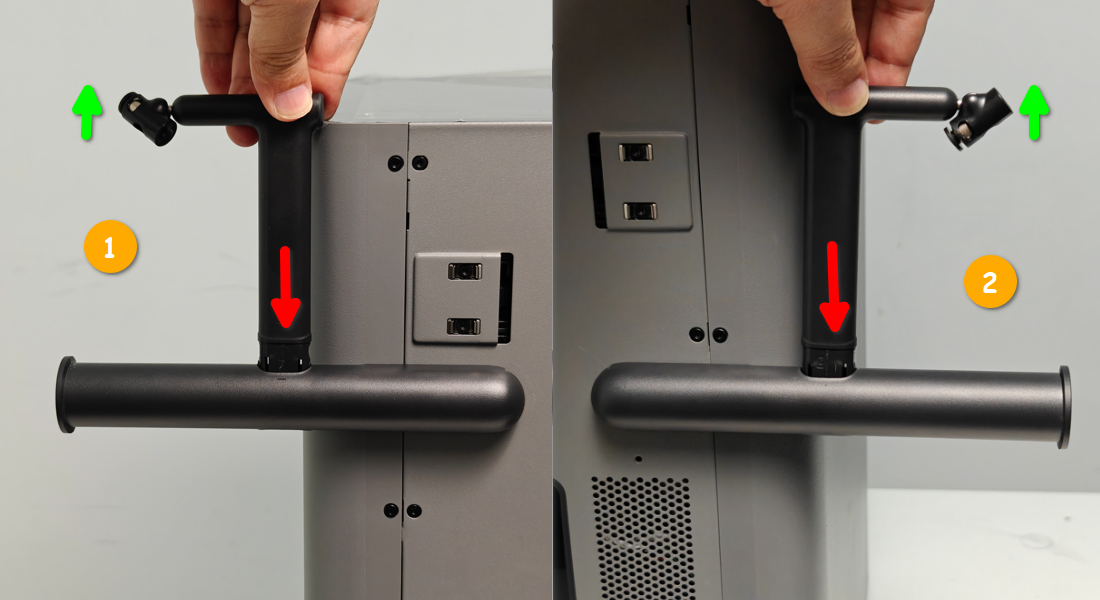

Paso 4: Conectar el carrete y el soporte del tubo de filamento
Alinee el soporte del tubo con el agujero de montaje, luego conéctelo al soporte del carrete. Instalar el eje del carrete por separado puede ayudar a evitar errores en la orientación del conector de tubo PTFE.
Verificación de funcionamiento
- El soporte para carrete debe cubrir completamente la base del soporte y no deslizarse fácilmente.
- El conector de tubo PTFE debe estar orientado hacia arriba.
Notas finales
