Conector Neumático (Reservorio de Filamento P2S)
Los conectores neumáticos del reservorio de filamento P2S son los mismos utilizados en el brazo de idler de las impresoras de la serie H.
Tipos diferentes de conectores neumáticos:

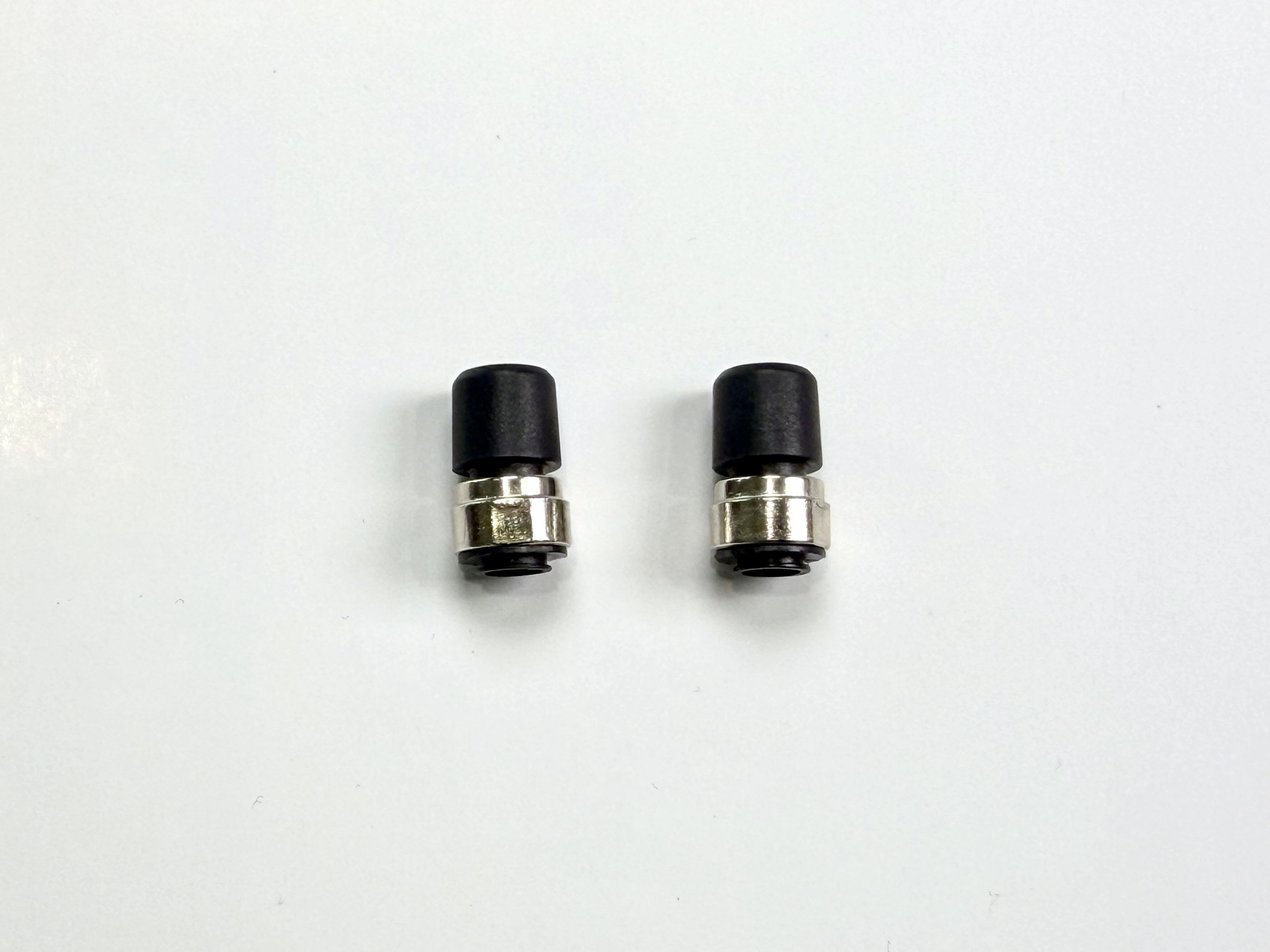

Los conectores neumáticos extendidos del reservorio de filamento P2S, que son necesarios para esta guía.
Conectores neumáticos estándar.
Conectores neumáticos utilizados en la unidad interna de hub del AMS 2 pro.
Cuándo Utilizar Esta Guía

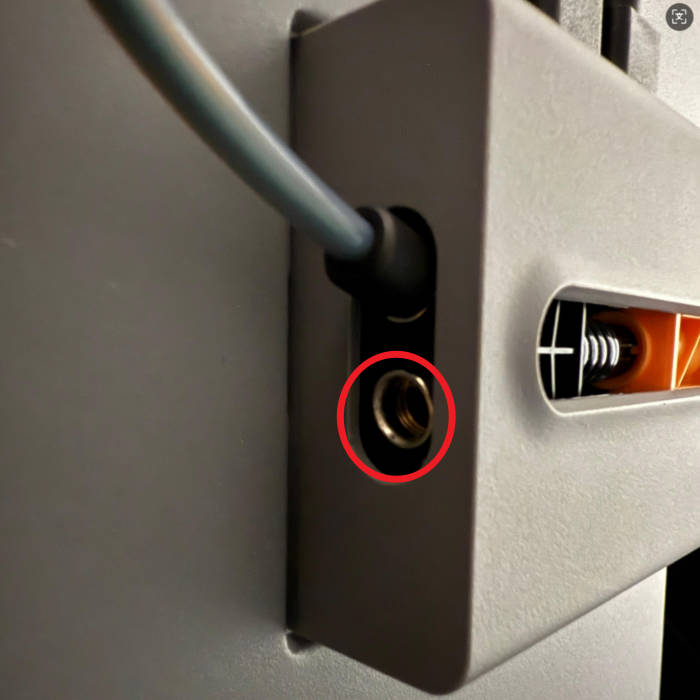

- Los conectores neumáticos están dañados o desprendidos.
Herramientas y Materiales Necesarios
-
Conectores neumáticos
-
Llave hexagonal H2.0 & H1.5
-
Imán de barra (ayuda para desmontaje y montaje, preparado por el usuario)
Advertencia de Seguridad
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daño electrónico y riesgos de seguridad. Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitarse si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daño en los electrónicos de la impresora y problemas adicionales. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre el seguimiento de esta guía, abre un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder rápidamente y brindar la asistencia que necesitas.
Retirar los Conectores Neumáticos Antiguos
Paso 1: Retirar el reservorio de filamento.

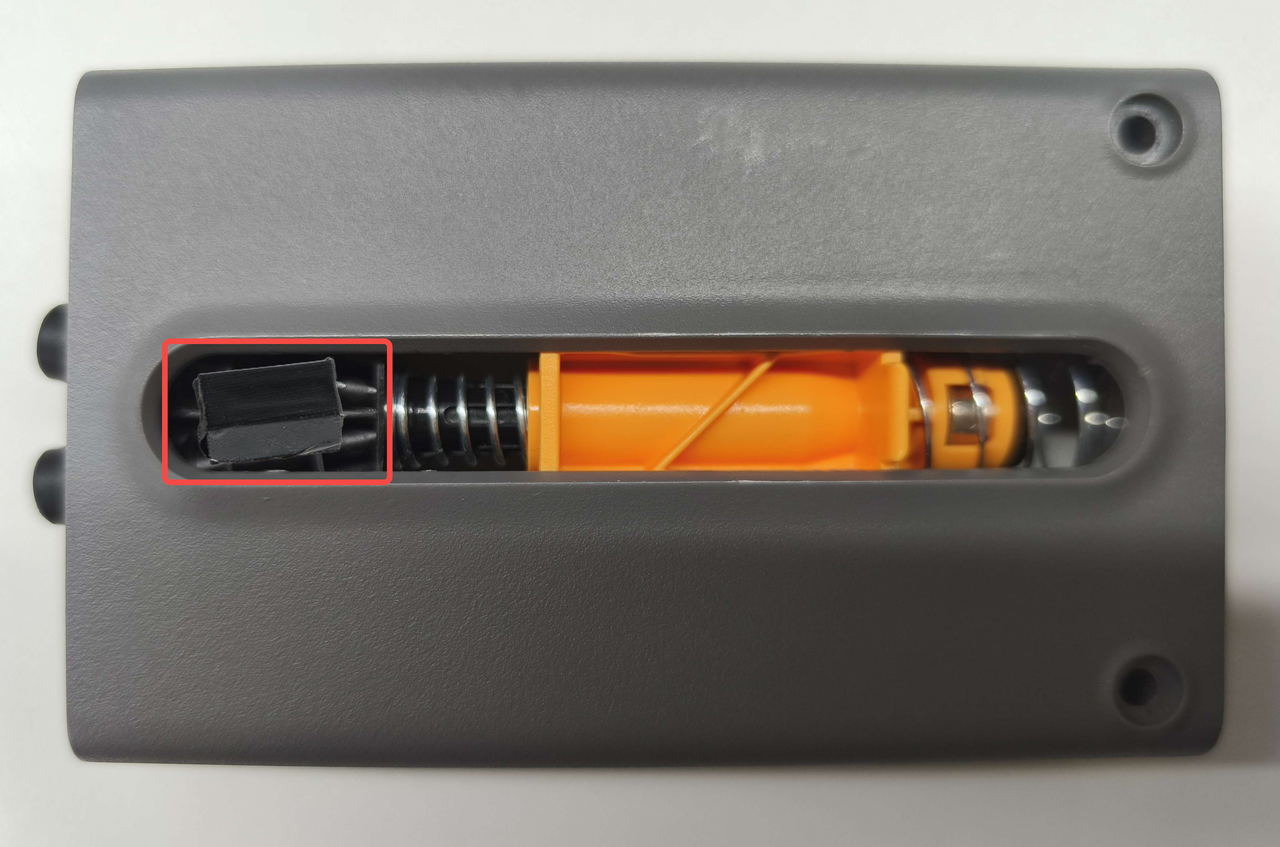

Consulte Guía de Reemplazo del Reservorio de Filamento para el P2S | Bambu Lab Wiki para retirar el reservorio de la impresora. El reservorio retirado se muestra en la imagen a continuación.
Paso 2: Retirar la cubierta superior negra y la placa de circuitos.
Nota: Coloque el reservorio sobre una mesa horizontal para el desmontaje y montaje, evitando perder los resortes y imanes debajo tras retirar la placa de circuitos.

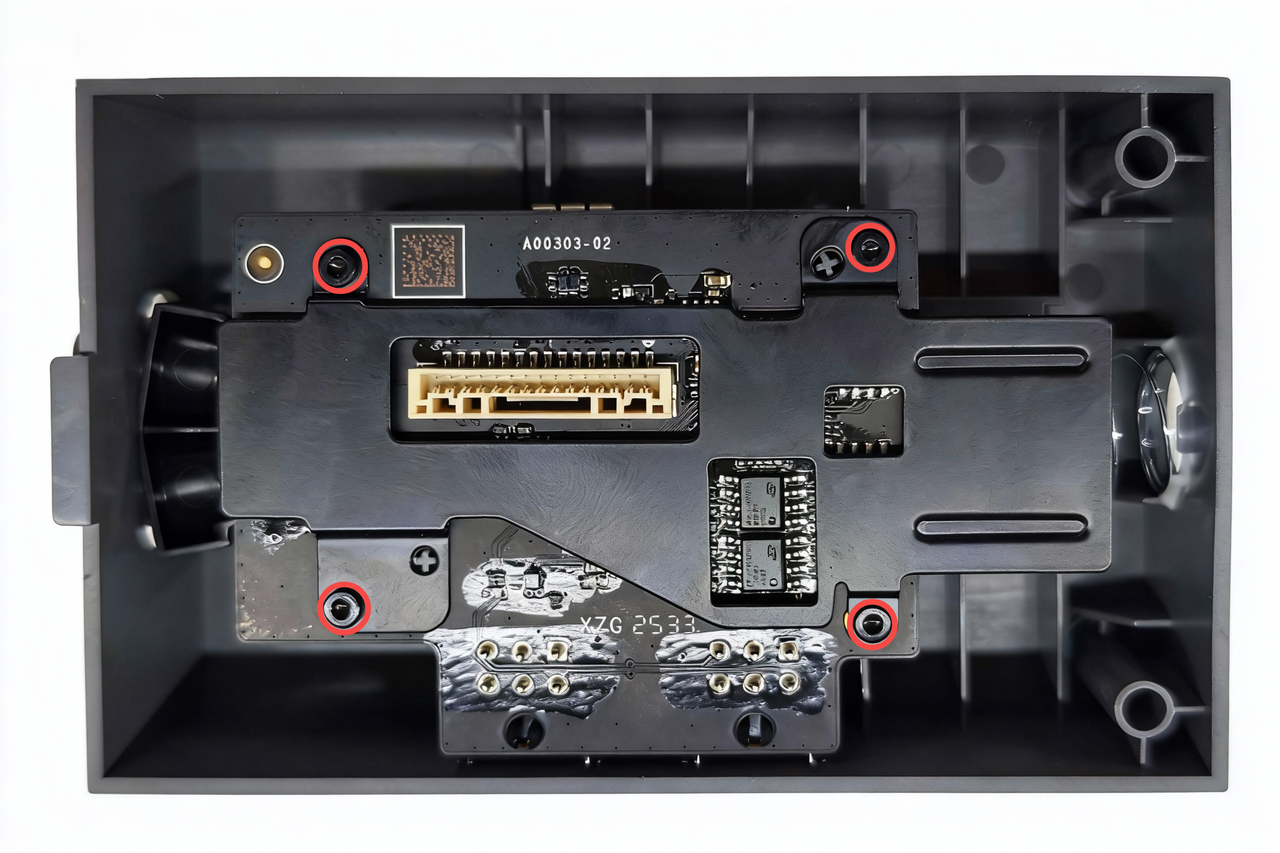

- Utilice una llave hexagonal H1.5 para retirar los cuatro tornillos que fijan la cubierta superior negra y la placa de circuitos.
- Retire primero la cubierta superior negra, luego la placa de circuitos. Para evitar pérdidas, retire el resorte e imán indicados por la flecha roja y guárdelos con seguridad.
Paso 3: Retirar los conectores neumáticos.

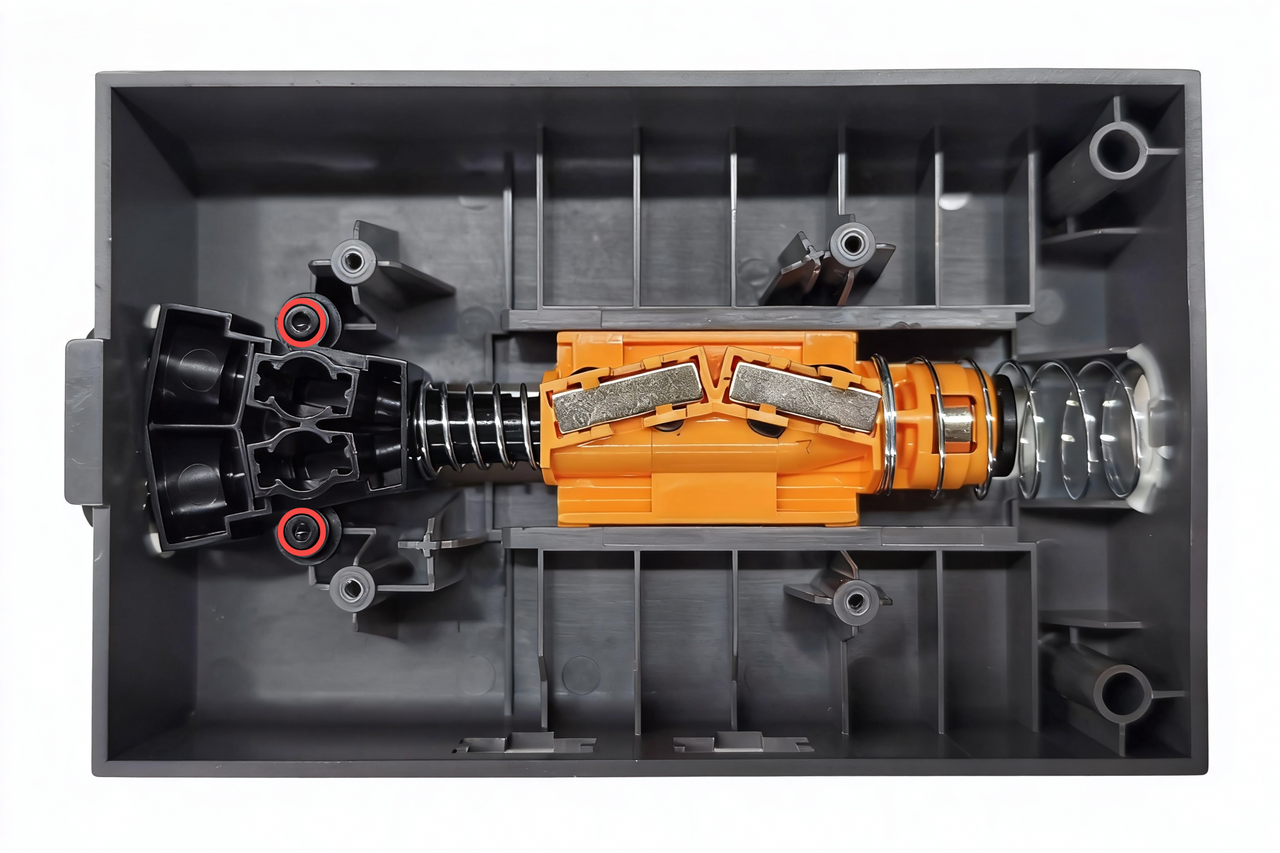

- Utilice una llave hexagonal H1.5 para retirar los dos tornillos que fijan el camino de filamento en forma de Y.

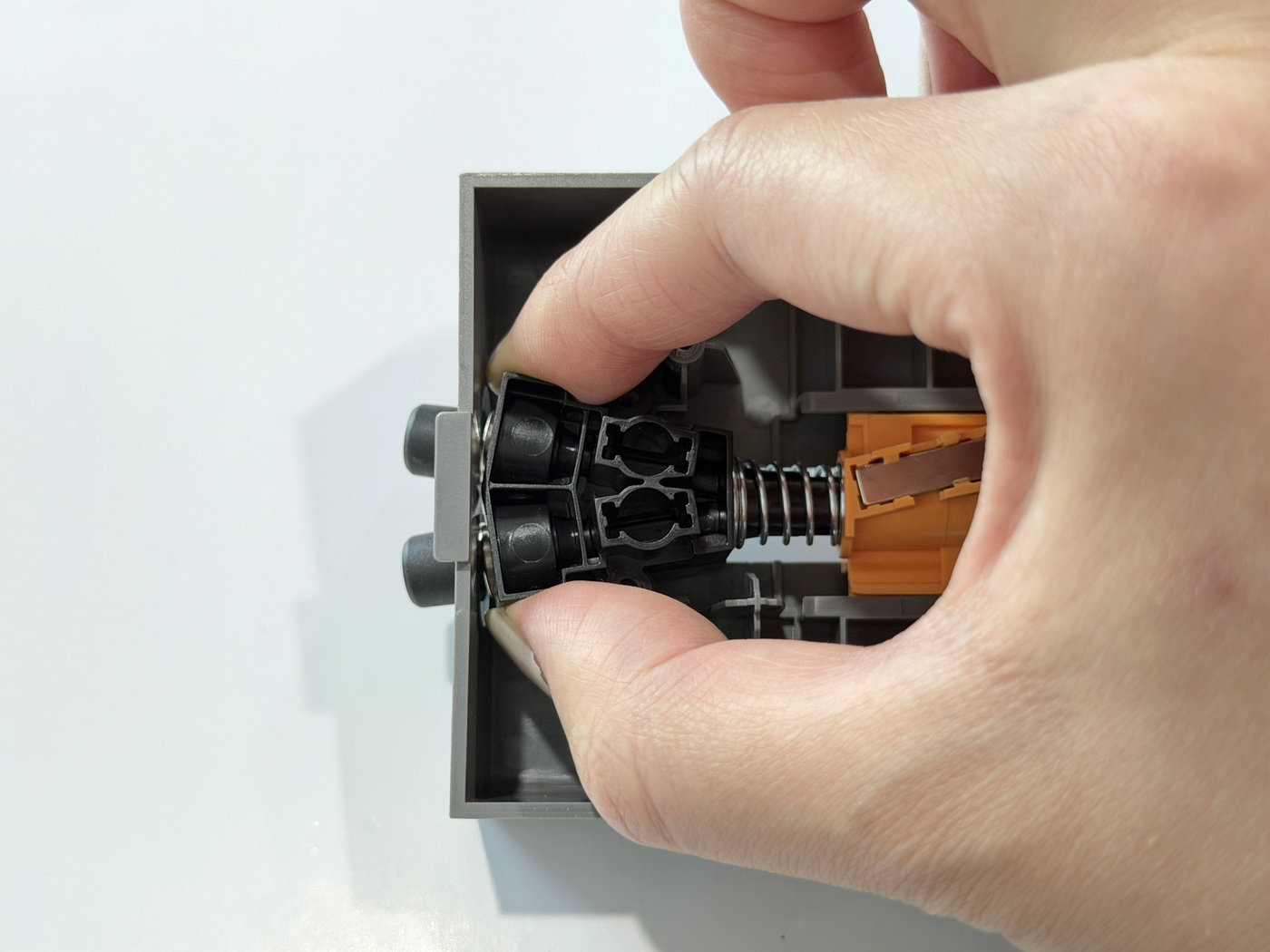

- Sostenga firmemente el camino de filamento en forma de Y por ambos lados y levante su sección superior con suavidad.

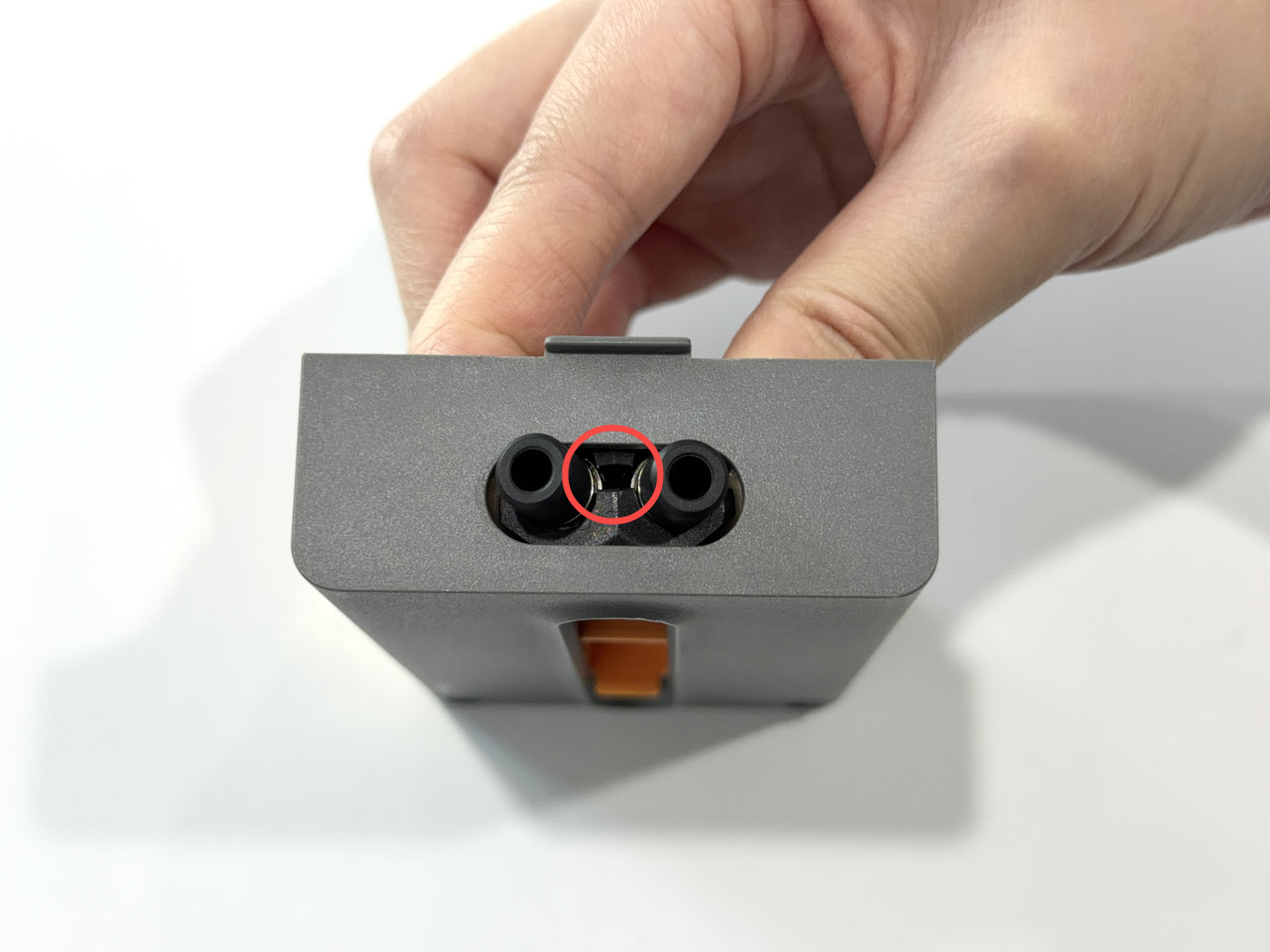

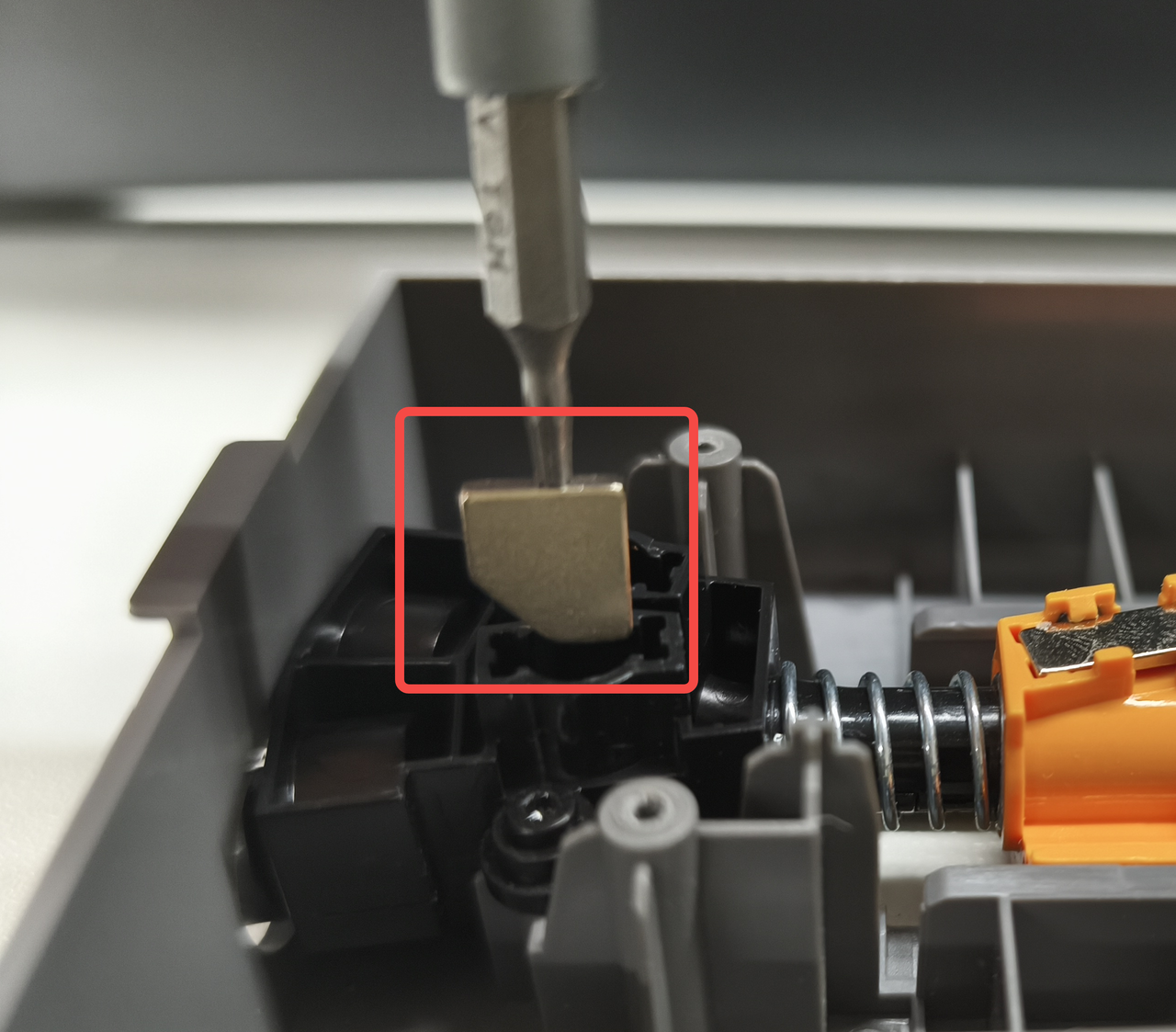

- Inserte una llave hexagonal o una herramienta delgada en la brecha entre los conectores.
- Abra el camino con fuerza moderada.
Nota: Evite un desmontaje excesivo para prevenir dañar los componentes internos.
- Luego, los conectores pueden retirarse.
Instalar los Nuevos Conectores Neumáticos
Paso 1: Reinstalar los conectores neumáticos.
- Inserte una llave hexagonal o una herramienta delgada en la salida del camino de filamento y abra el camino con fuerza moderada.
Nota: Evite un desmontaje excesivo para prevenir dañar los componentes internos.

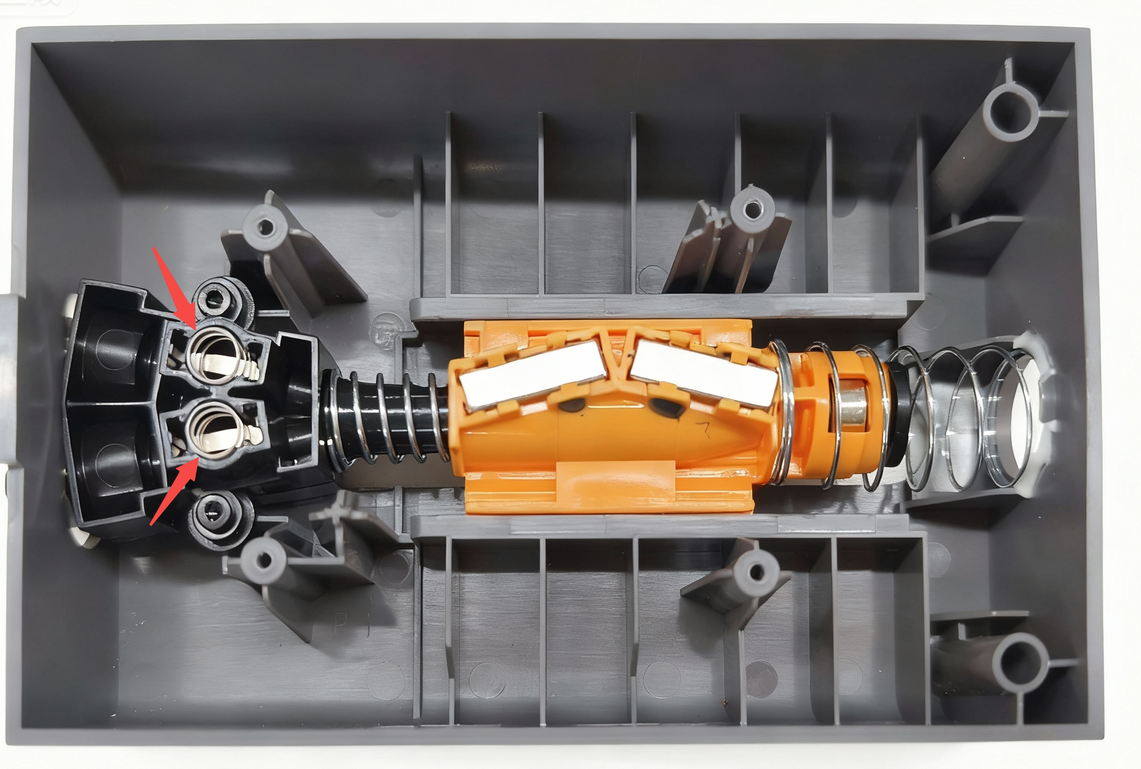

- Luego, inserte los conectores neumáticos en secuencia.
- Utilice una llave hexagonal H1.5 para ajustar los dos tornillos.
Paso 2: Reinstalar la cubierta superior negra y la placa de circuitos.
- Ajuste un imán auxiliar en el exterior del reservorio, cerca de los dos conectores neumáticos en el lado izquierdo.
- Utilizando la llave hexagonal, reinstale el imán, prestando atención a su orientación.
- Coloque el resorte sobre el imán.

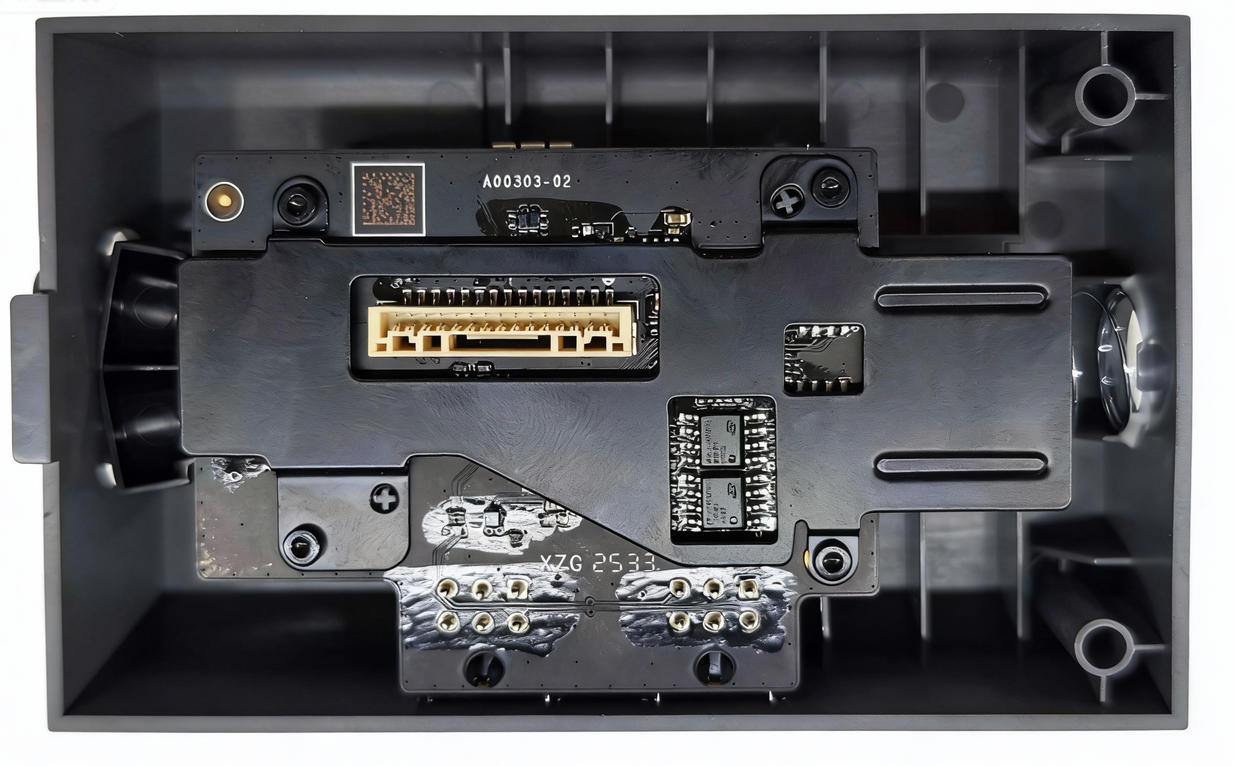

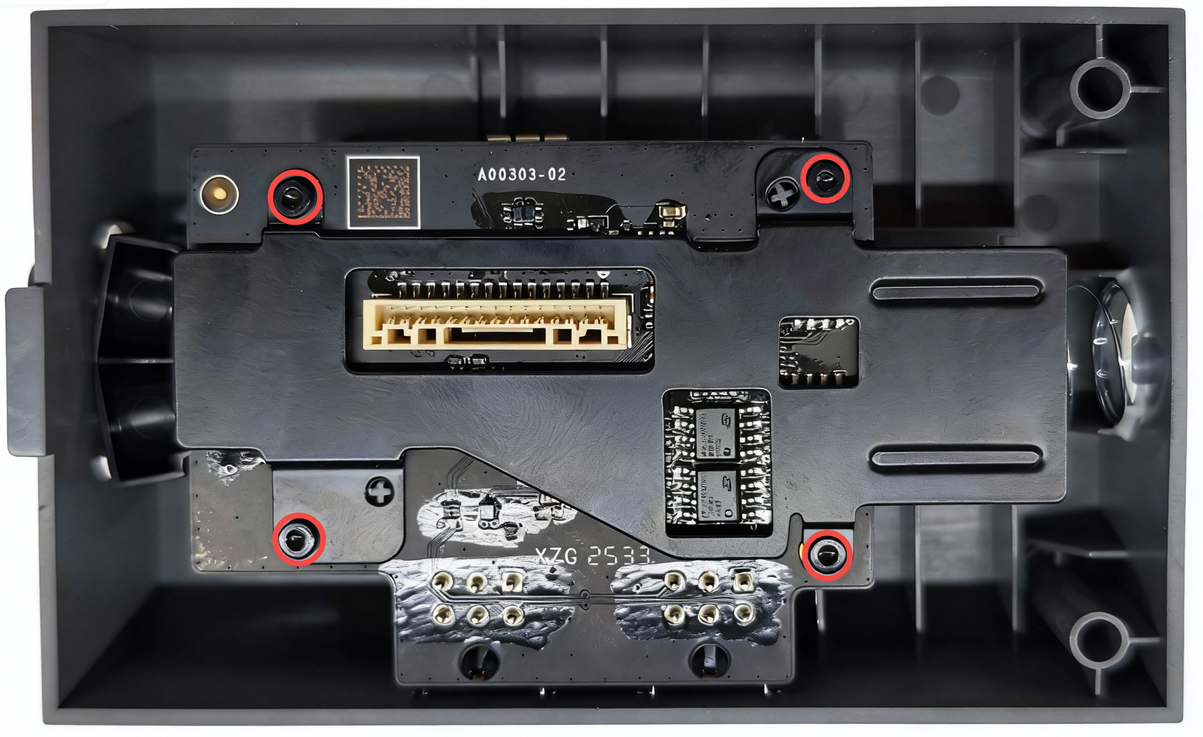

- Reinstale la placa de circuitos y luego la cubierta superior negra en orden. Utilice una llave hexagonal H1.5 para ajustar los cuatro tornillos de fijación.
Paso 3: Reinstalar el reservorio de filamento.
Consulte Guía de Reemplazo del Reservorio de Filamento para el P2S | Bambu Lab Wiki para reinstalar el reservorio en la impresora. Conecte el AMS a la impresora e instale los tubos PTFE.
Verificación de Funcionalidad

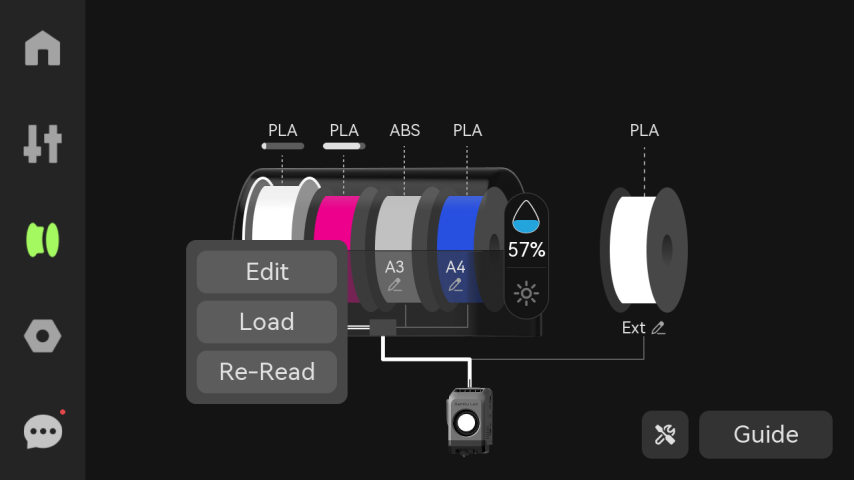

Encienda la impresora. Cargue filamento en cualquier ranura del AMS, luego toque "Cargar" en la pantalla. Después de completar la carga, toque "Descargar" para realizar una operación de descarga.
Si la carga y descarga funcionan normalmente, los conectores neumáticos del reservorio se han instalado correctamente y el reservorio puede usarse como de costumbre.
De lo contrario, verifique las conexiones de todos los cables. Si no se encuentran errores y el problema persiste, contacte al Soporte Técnico de Bambu Lab para obtener asistencia adicional.
