Horario de Lubricación
Dependiendo de la frecuencia de uso, recomendamos los siguientes intervalos de mantenimiento:
- Uso de alta frecuencia (tiempo promedio diario de impresión ≥ 5 horas): Realice una limpieza y lubricación completa del eje XY una vez al mes; realice un mantenimiento profundo del eje Z una vez cada 3 meses.
- Uso regular (tiempo promedio diario de impresión 1–5 horas): Realice el mantenimiento del eje XY una vez cada 2 meses; realice el mantenimiento del eje Z una vez cada 4 meses.
- Uso de baja frecuencia (tiempo promedio diario de impresión < 1 hora): Realice el mantenimiento del eje XY una vez cada 3 meses; realice el mantenimiento del eje Z una vez cada 5 meses.
Recordatorio: Si está utilizando filamentos volátiles como ABS/ASA, se recomienda inspeccionar el eje X semanalmente. Si se acumula residuo notable en ambos extremos, realice la limpieza y el mantenimiento retirando el residuo y reaplicando el lubricante. Si la impresora ha estado inactiva por un período prolongado (por ejemplo, más de dos semanas), verifique ambos extremos del eje X en busca de residuo solidificado antes de reutilizarla. Elimine cualquier residuo y aplique lubricación antes de continuar con la impresión.
Materiales Necesarios
- Aceite lubricante
- Grasa lubricante
- Tela no tejida
- Alcohol
Guía en Video
- Esta función se explica utilizando una impresora P2S como ejemplo; también se aplica a impresoras X2D.
Mantenimiento de Lubricación del Eje X
Apague la impresora, mueva el cabezal al extremo izquierdo más alejado y rocíe alcohol sobre la tela no tejida preparada.
Limpie a lo largo de las varillas del eje X hacia adelante y hacia atrás hasta que no quede grasa visible ni residuos de filamento. También se recomienda verificar la superficie de las correas y limpiarlas con la tela no tejida si se detecta suciedad.
Mueva el cabezal al extremo derecho para limpiar la sección izquierda de las varillas que quedó cubierta anteriormente.

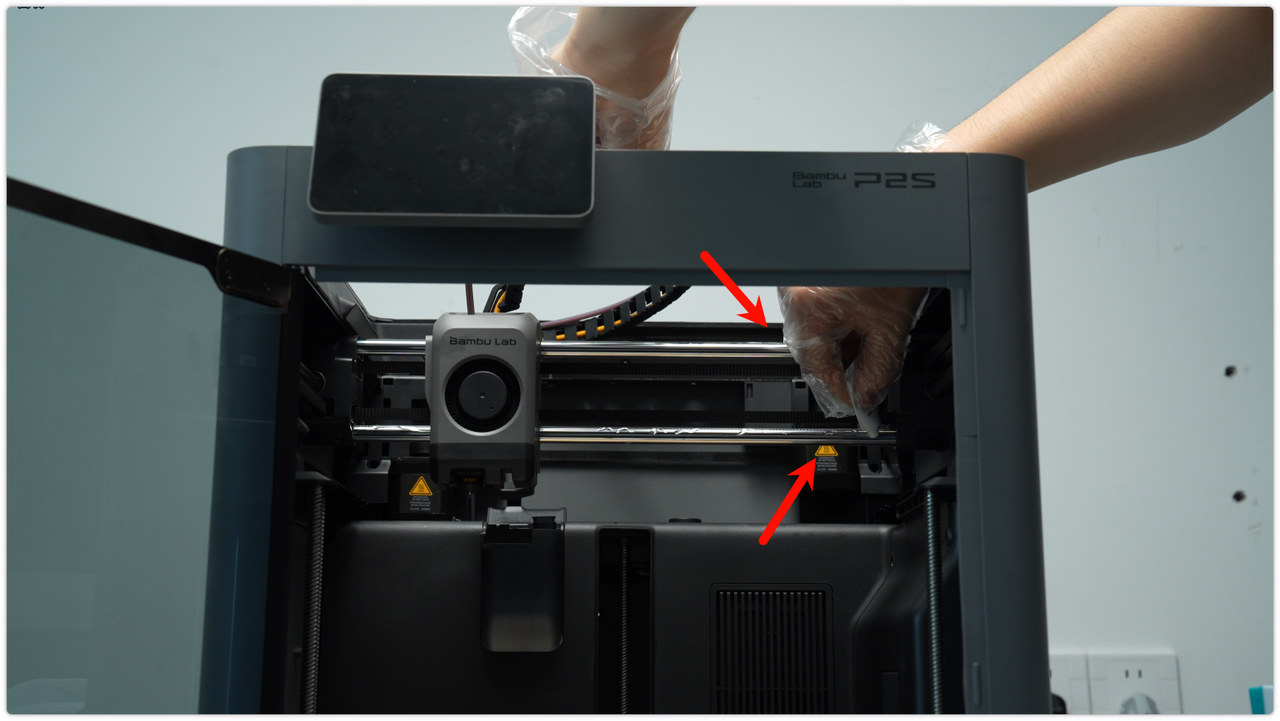

Aplique aceite lubricante de manera uniforme a lo largo de la varilla guía lineal de manera puntual (agregue 1-2 gotas cada 5 cm de longitud). Ambas varillas guía lineales superior e inferior deben tratarse.
No aplique grasa lubricante
Una vez finalizado, mueva el cabezal al lado izquierdo para aplicar aceite lubricante a la varilla guía lineal derecha.
Mueva manualmente el cabezal hacia adelante y hacia atrás a lo largo del eje X 3-5 veces en toda la carrera para asegurar que el aceite lubricante forme una película uniforme en la superficie de la varilla guía lineal.
Mantenga una velocidad lenta al mover el cabezal para garantizar que el manguito de grafito absorba completamente el aceite lubricante. Si la velocidad de movimiento es demasiado rápida, el aceite lubricante podría ser empujado directamente hacia la estructura principal, afectando el efecto de lubricación.
Una vez finalizado, limpie suavemente ambos extremos de la varilla guía lineal con una tela no tejida para eliminar el exceso de grasa y evitar la adsorción de polvo.
Mantenimiento de Lubricación del Eje Y
Utilice una tela no tejida rociada con alcohol para limpiar completamente las varillas del eje Y.
Mueva el eje Y hacia la parte frontal de la impresora para limpiar la sección oculta de las varillas, asegurándose de que no queden zonas sin limpiar.
Después de limpiar, aplique aceite lubricante de manera uniforme a las varillas (consulte el eje X para la cantidad correcta).
A continuación, limpie las varillas del lado izquierdo de la misma manera.
Aplique aceite lubricante de manera uniforme a las varillas.
Mueva manualmente el cabezal hacia adelante y hacia atrás a lo largo del eje Y 3–5 veces para asegurar que el aceite penetre completamente en los rodamientos.
Si hay exceso de aceite en las varillas, límpielo con un paño sin pelusa para evitar la acumulación de polvo.
Mantenimiento de Lubricación del Eje Z
Encienda la impresora, ejecute el comando “Home” en el panel de control, espere hasta que la placa de impresión regrese a su posición mecánica de origen, luego use el botón de abajo para bajar la placa de impresión al punto más bajo.

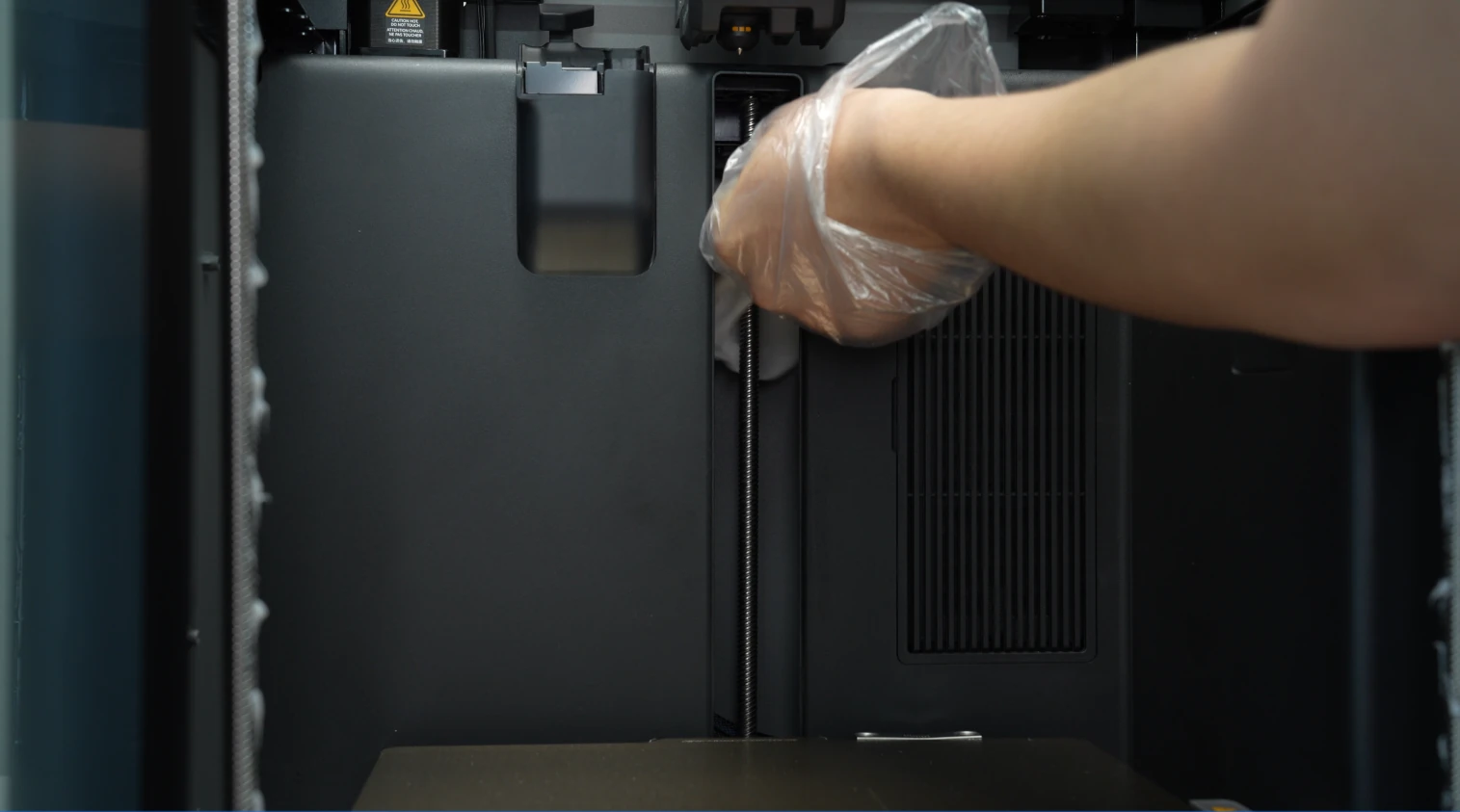

Utilice una tela no tejida empapada en alcohol para limpiar los husillos izquierdo y derecho, las varillas y el husillo trasero de la placa de impresión. Asegúrese de que no quede residuo en los hilos del husillo. Preste especial atención a limpiar el área de contacto entre la tuerca del husillo y el husillo. Puede utilizarse pinzas para eliminar residuos de filamento sobrantes.

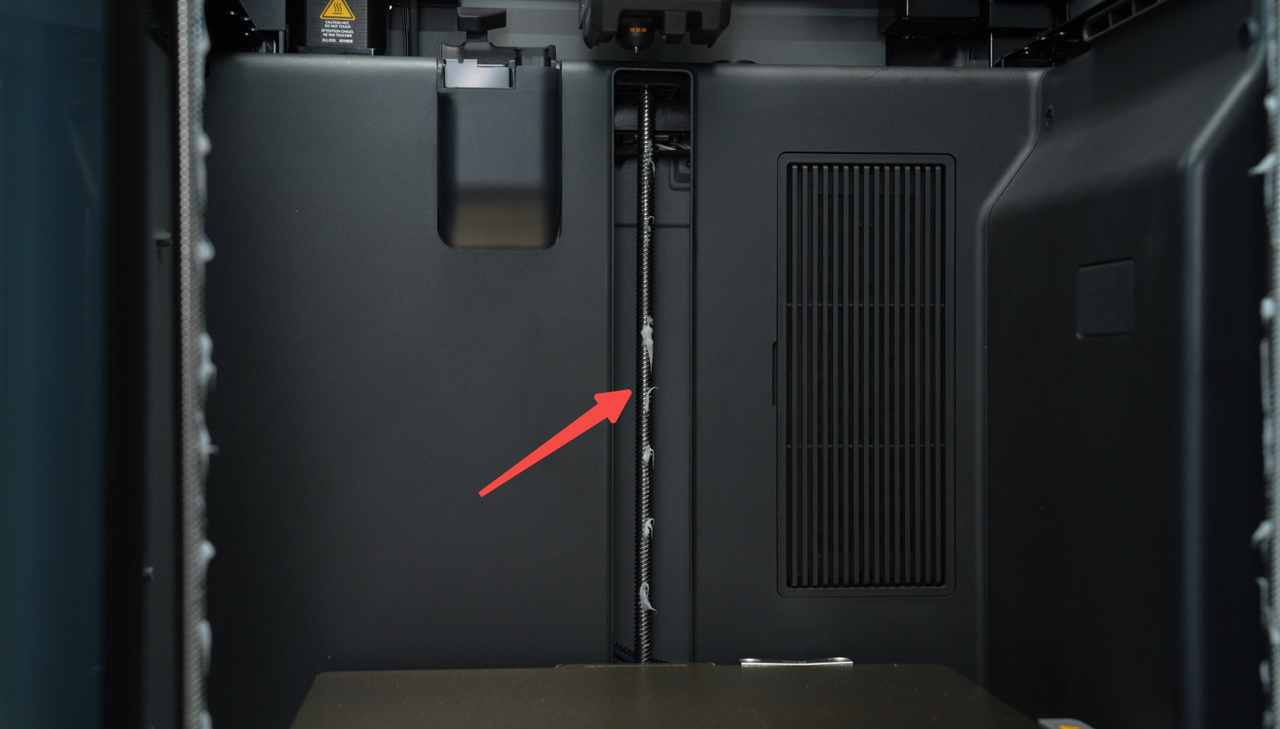

Después de limpiar, aplique grasa de manera uniforme a los tres husillos y aceite lubricante a las varillas izquierda y derecha.
Una vez finalizado, utilice el panel de control para mover la placa de impresión desde el punto más bajo hasta el más alto, luego hacia abajo, repitiendo este ciclo 3–5 veces. Esto asegura que la grasa y el aceite se distribuyan de manera uniforme en los husillos y varillas.
A continuación, lubrique los rodamientos del eje Z.

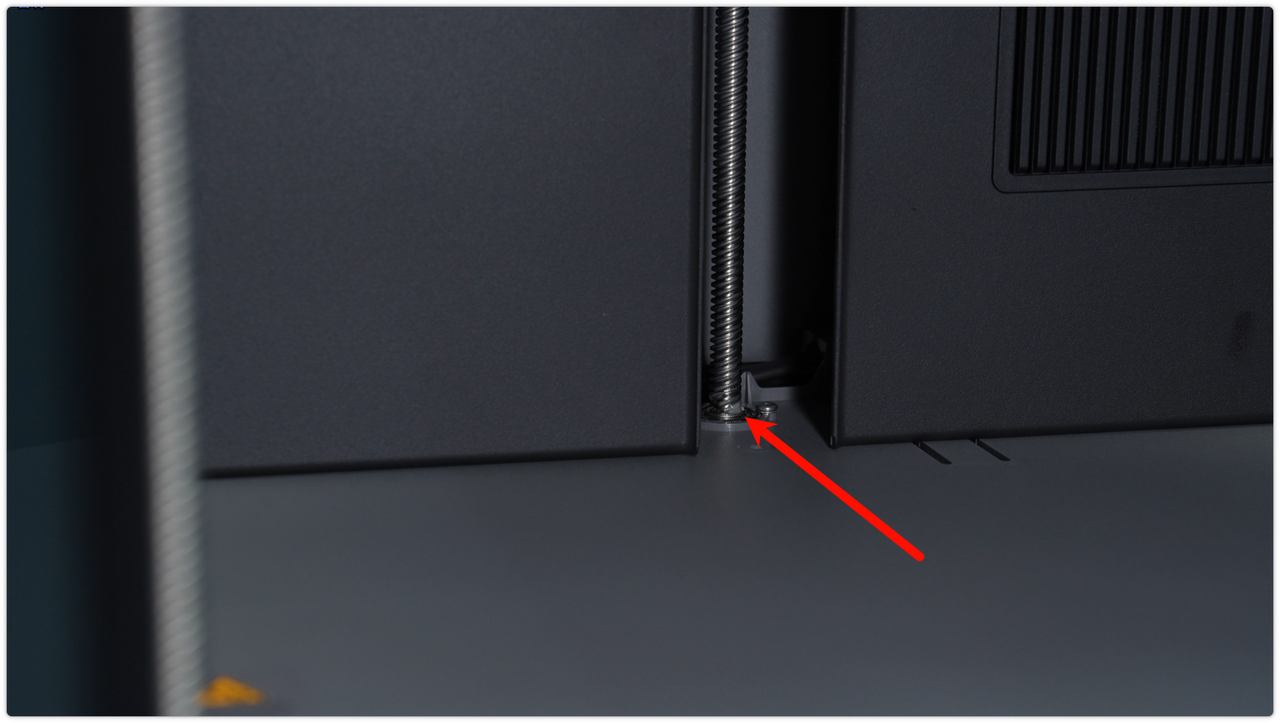

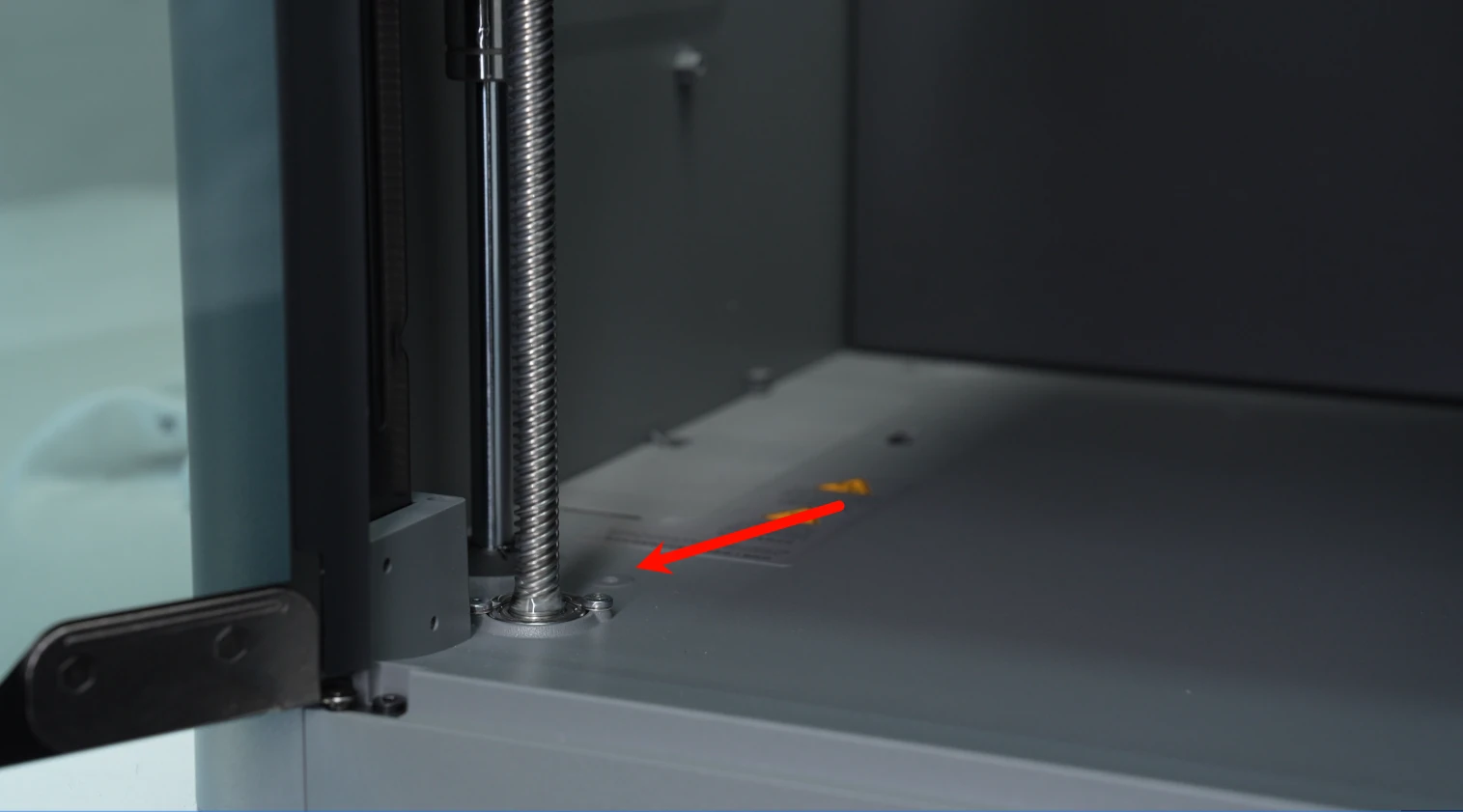

Como se muestra a continuación, agregue aceite lubricante a los rodamientos en la parte inferior de los tres husillos. Si hay partículas de filamento o residuos en la parte inferior, límpielos con una tela no tejida.
Posteriormente, utilice la pantalla de la impresora para mover la placa de impresión hacia arriba y hacia abajo, permitiendo que el aceite se distribuya uniformemente dentro de los rodamientos.
Calibración Completa

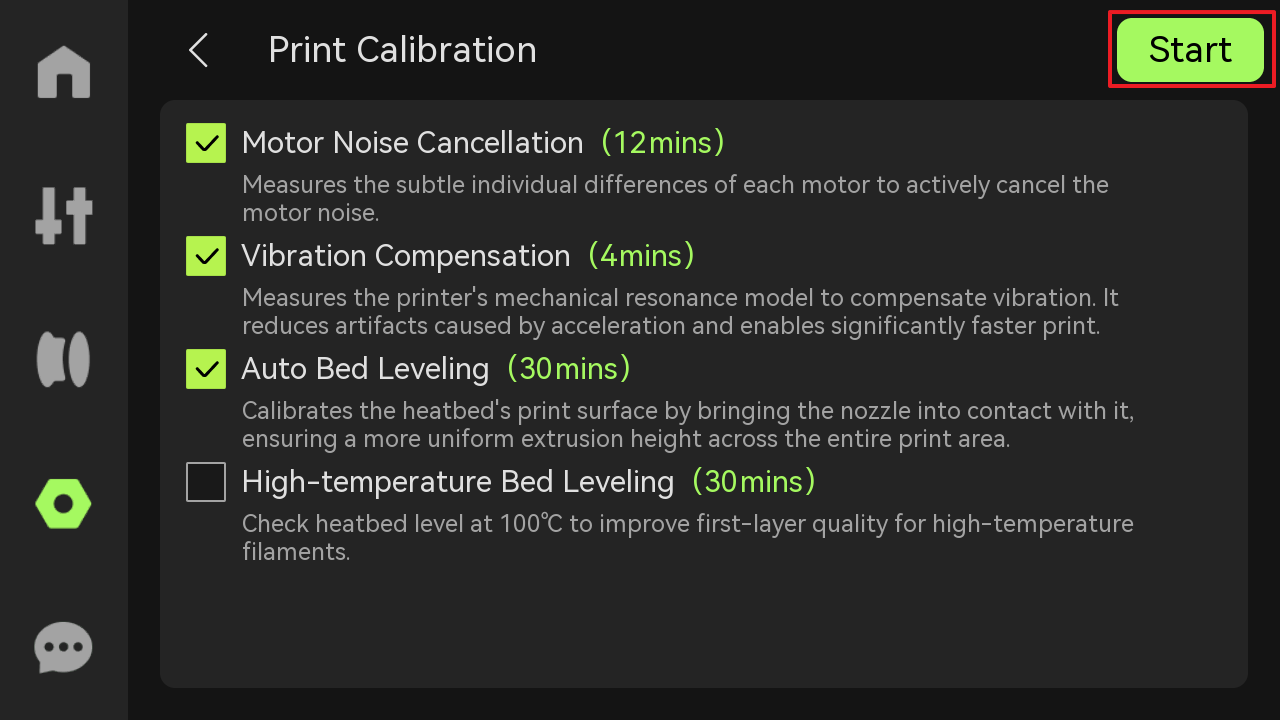

Después de completar la limpieza y lubricación de los ejes XYZ, vaya a la interfaz de calibración y realice una Calibración Completa para asegurar que todas las piezas mecánicas operen en condiciones óptimas.
Esto incluye: Cancelación de Ruido de Motores, Compensación de Vibraciones y Nivelación Automática de la Cama.
Una vez que el proceso de calibración completa se complete automáticamente, puede iniciar un trabajo de impresión para realizar pruebas.
