Propósito
Este artículo guiará cómo configurar y imprimir un modelo con filamento transparente o translúcido de PLA/PETG para lograr la máxima transparencia posible.
Consejos para impresión
- Secar el filamento antes de usarlo: La humedad en el filamento puede causar burbujas y vacíos en las líneas extruidas, lo que afecta la transparencia de la pieza impresa. Recomendamos secar el carrete durante al menos 8 horas para obtener los mejores resultados.
- Se recomienda una boquilla de 0.8 mm: Un tamaño de boquilla mayor puede minimizar el número de líneas impresas, reduciendo las intersecciones entre ellas. Esto mejora la transmisión de luz del modelo. Además, configure las capas superior e inferior a 0 y utilice un patrón de infill lineal para garantizar una dirección de capa consistente y evitar superposiciones. Nuestro ejemplo muestra los parámetros recomendados al usar una boquilla de 0.4 mm.
- Utilizar configuraciones de alta temperatura: Imprimir a una temperatura más alta asegura un mejor flujo de fusión y adherencia del filamento. El requisito es garantizar que el filamento esté seco.
- Aumentar la relación de flujo: Aumentar moderadamente la relación de flujo es una forma efectiva de mejorar la transparencia. Reduce los espacios entre las líneas impresas y aumenta la tasa de transmisión de luz del modelo.
- Desactivar todos los ventiladores durante la impresión: Permitir que los filamentos extruidos se enfríen naturalmente evita la contracción desigual debida al enfriamiento rápido.
- Pulir adecuadamente la superficie de la pieza puede ayudar a aumentar su transparencia.
*Tenga en cuenta que lograr alta transparencia en impresión 3D tiene requisitos estrictos en la geometría del modelo.
Por lo tanto, lograr alta transparencia en modelos con estructuras complejas es difícil incluso con parámetros de impresión óptimos. Además, como el PLA es un polímero semicristalino, los granos cristalinos dentro de él afectan la refracción de la luz, mientras que el PETG es un polímero amorfo. Por lo tanto, el PETG generalmente tiene mayor transparencia que el PLA.
Configuración de parámetros de corte

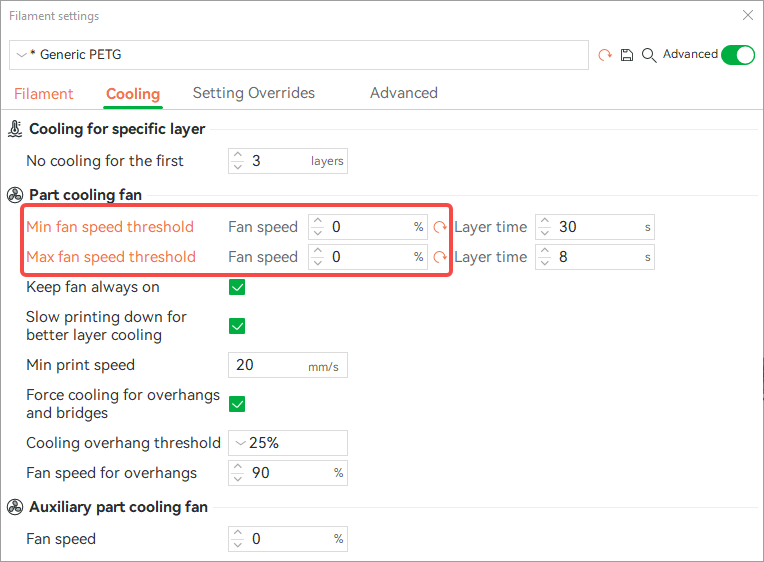

1 Desactivar el ventilador de enfriamiento:
Configuraciones para PETG

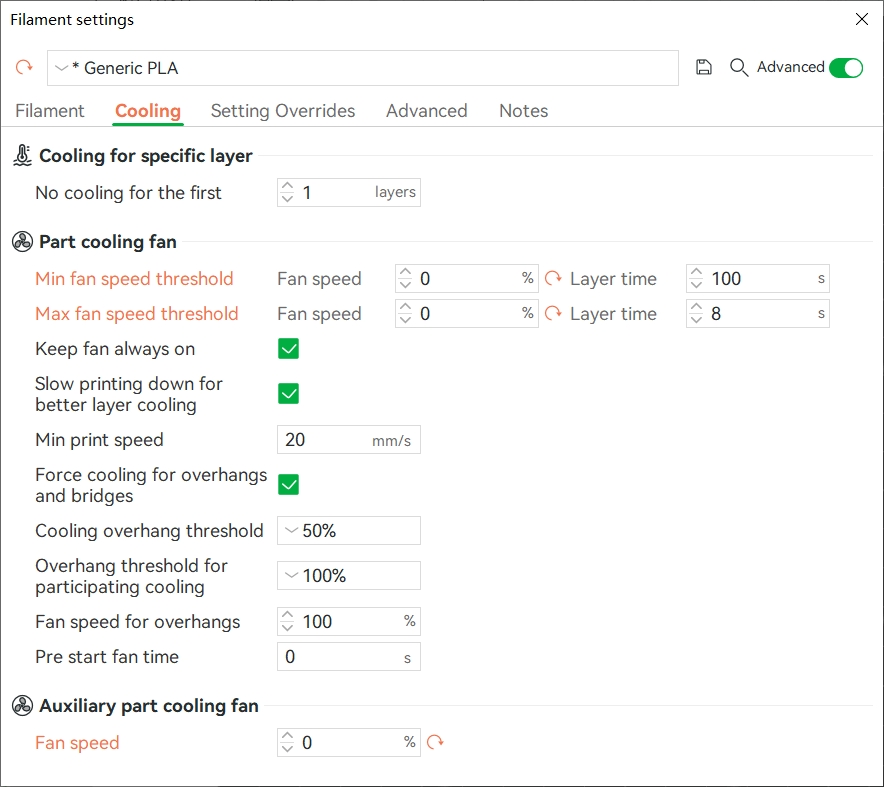

Configuraciones para PLA
Desactivar completamente el ventilador aumenta el riesgo de deformación del PLA, por lo que es necesario reducir moderadamente la velocidad del ventilador según las necesidades y el grosor del modelo.
2 Aumentar la relación de flujo y la temperatura de impresión de la boquilla:

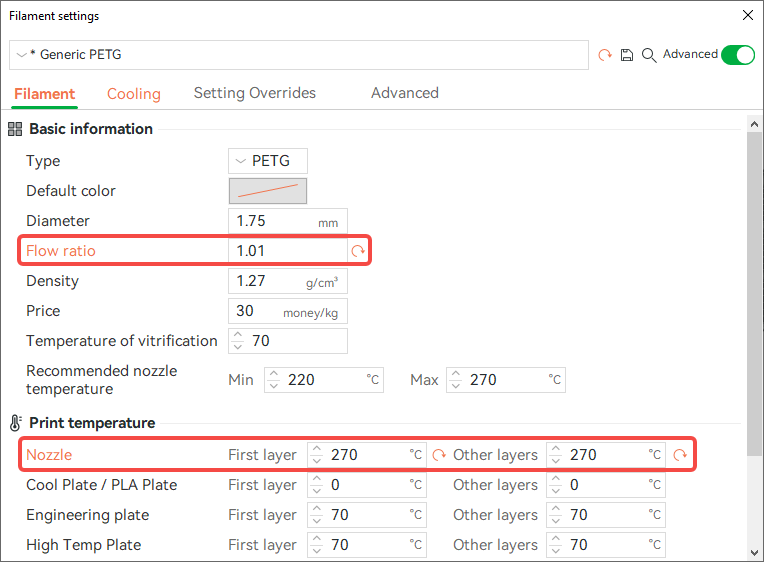

Configuraciones para PETG

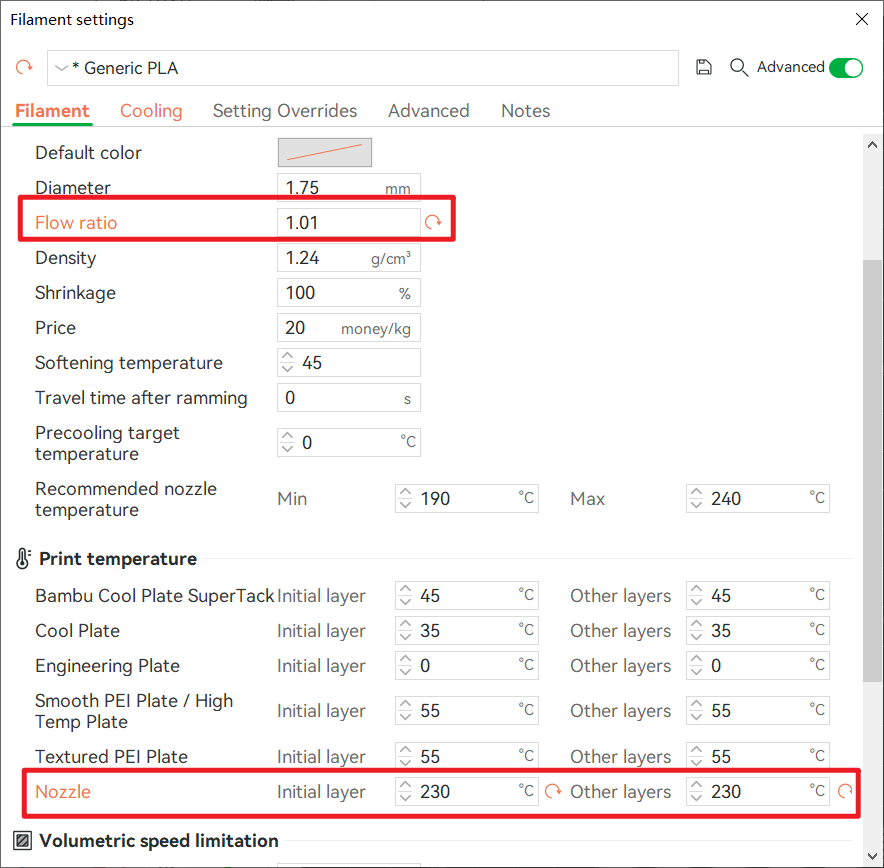

Configuraciones para PLA

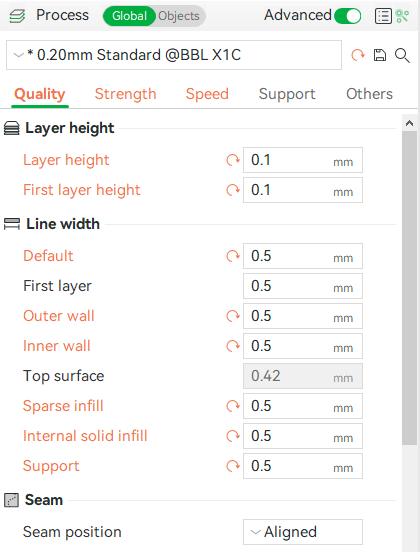

- Establecer la altura de capa en 0.1 mm y el ancho de línea en 0.5 mm:

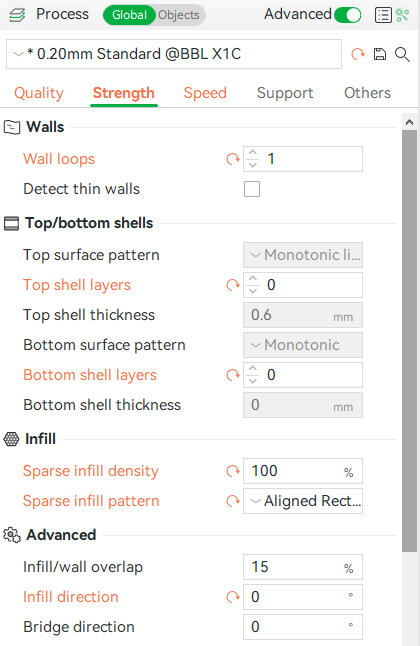

- Establecer el número de bucles de pared en 1, eliminar las capas superior e inferior, configurar la densidad de infill en 100% y cambiar la dirección del infill a 0° o 90°:

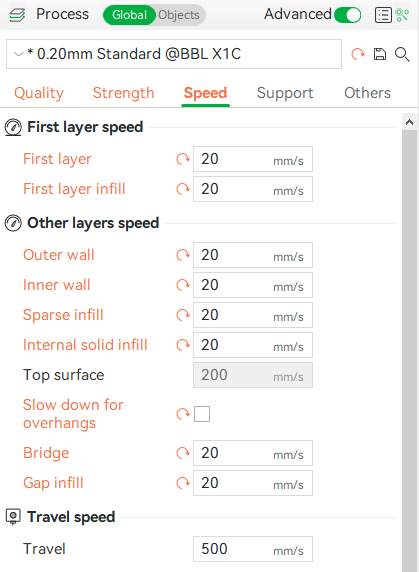

- Establecer todas las velocidades en 20 mm/s:
Tenga en cuenta que este paso aumentará el tiempo de impresión.
Modelo impreso transparente

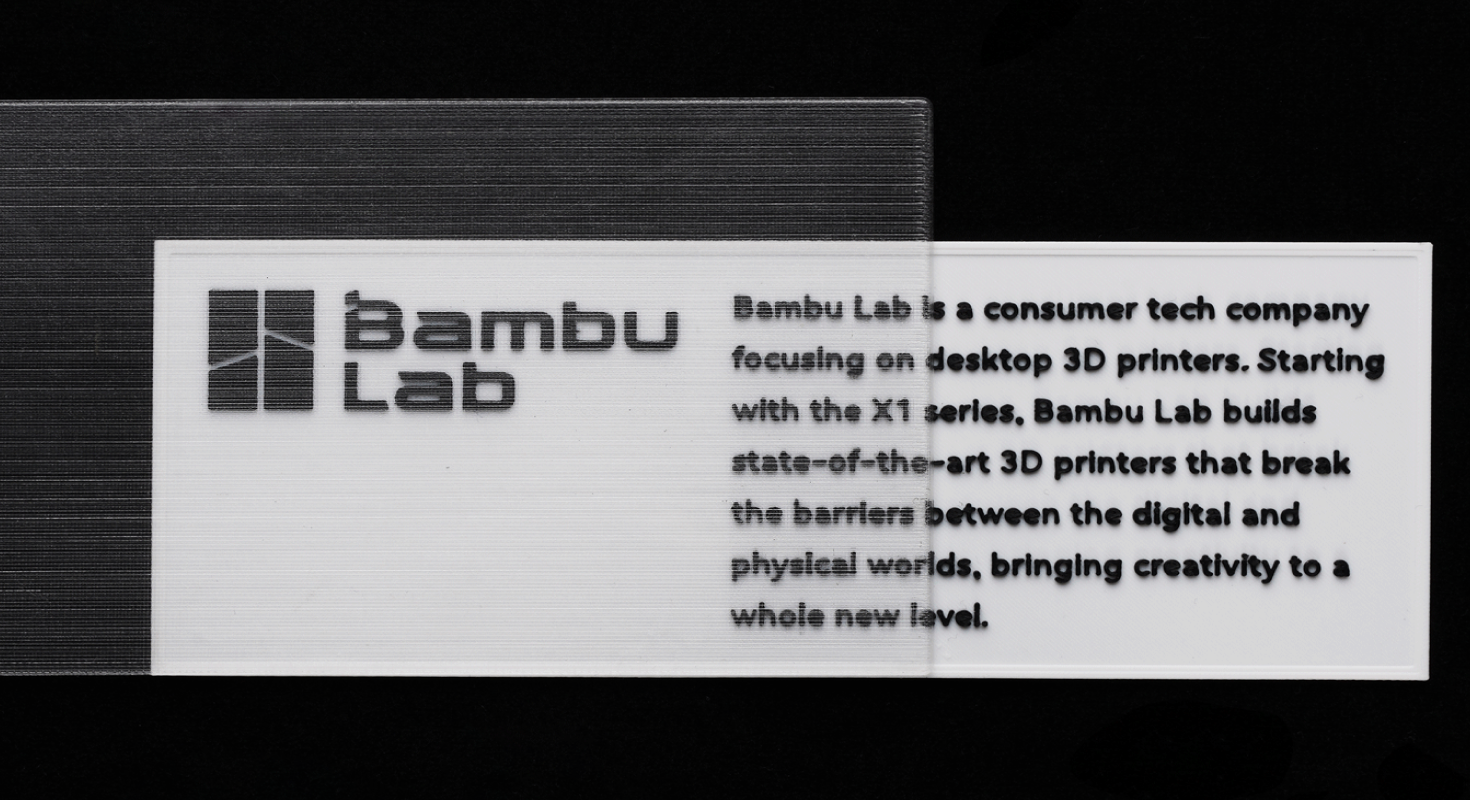

PETG

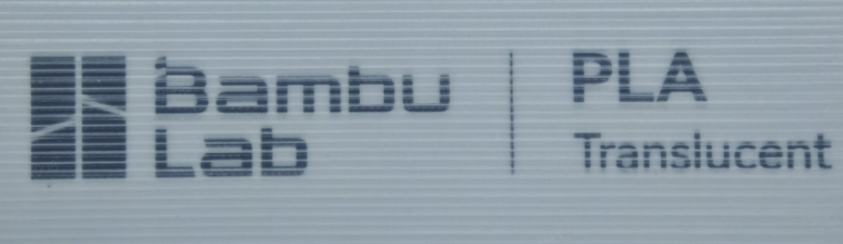

PLA

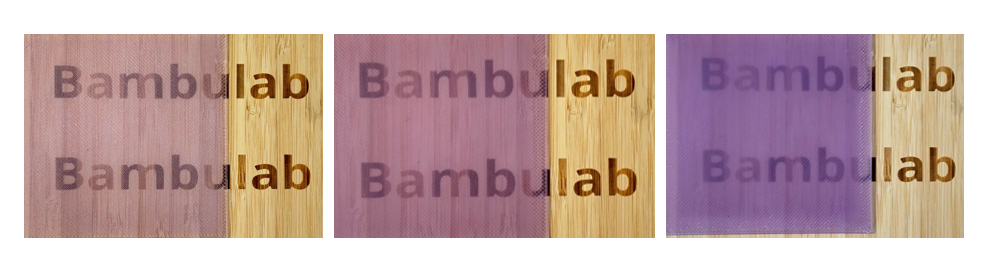

Los efectos del PLA transparente a diferentes espesores se muestran a continuación (impreso con boquilla de 0.6 mm), con espesores de 1 mm, 2 mm y 3 mm de izquierda a derecha:

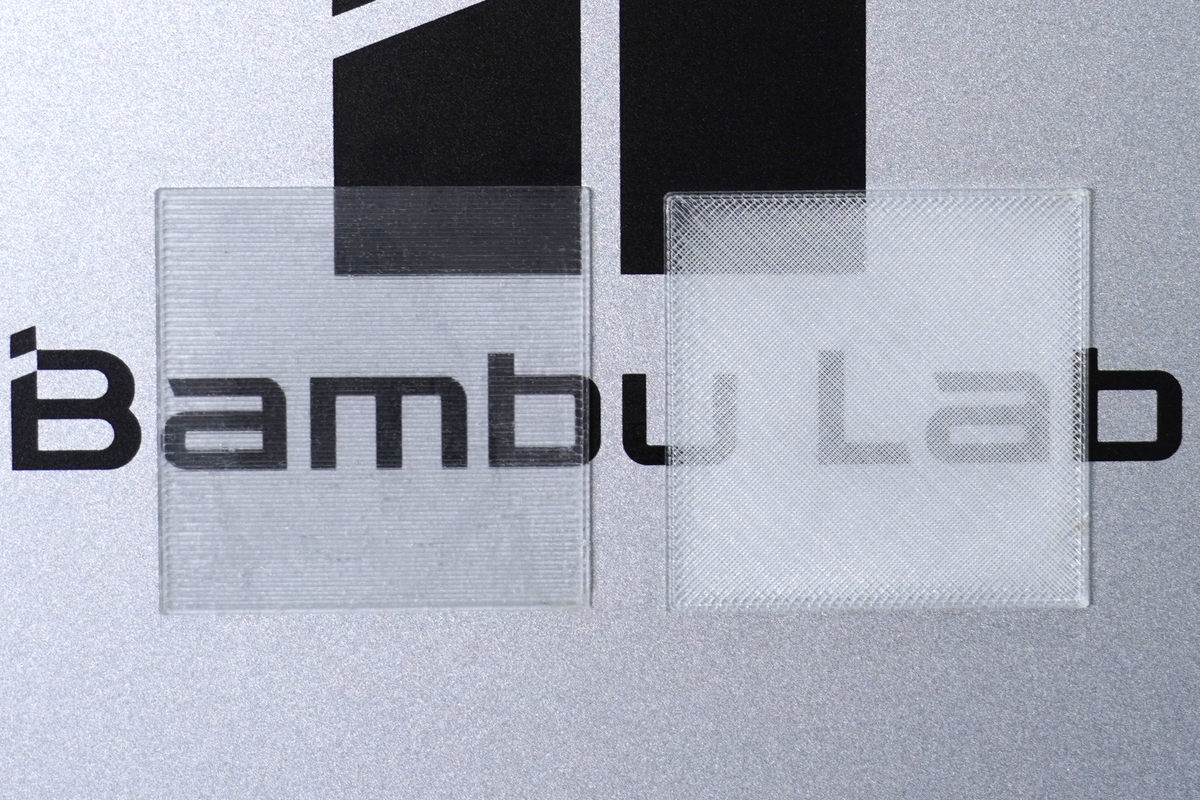

Comparación de los efectos del modelo impreso en PETG antes del ajuste de parámetros (lado derecho de la imagen a continuación) y después del ajuste de parámetros (lado izquierdo de la imagen a continuación):
Perfil preconfigurado
Descargue el archivo 3MF de demostración y reemplace los ajustes para sus modelos deseados (al imprimir con otras series de impresoras, puede transferir los ajustes de proceso y filamento correspondientes de X1C mostrados a continuación).
- X1C, boquilla de 0.4 mm: petg_-transparent_parameters-_0.4_mm_nozzle.3mf
- X1C, boquilla de 0.6 mm: petg_-transparent_parameters-_0.6_mm_nozzle.3mf
- X1C, boquilla de 0.8 mm: petg_-transparent_parameters-_0.8_mm_nozzle.3mf
- X1C, boquilla de 0.4 mm: PLA_-transparent_parameters-_0.4_mm_nozzle.3mf
*Referencias para ajustes de parámetros: Cómo imprimir vidrio por Rygar1432 | Descargar modelo STL gratuito | Printables.com
