Cuándo utilizar esta guía
Existen varios tipos de conectores electrónicos dentro de la impresora para distintos escenarios de uso y funciones, por lo que sus métodos de desmontaje y montaje también varían. Al reemplazar piezas de repuesto o realizar mantenimiento del dispositivo, puede consultar esta guía para aprender los métodos de desmontaje y montaje para un tipo específico de conector.
Precauciones:
Esta guía está diseñada para ayudarle a comprender los puntos básicos de operación para distintos tipos de conectores. Debido al gran número de conectores en la impresora, esta guía no cubre los métodos de desmontaje y montaje de todos los conectores. Consulte la estructura física real durante la operación. Si encuentra apariencia inconsistente, estructura poco clara o dirección de inserción/salida incierta, detenga la operación y contacte al soporte postventa.
Advertencia de seguridad
Antes de realizar cualquier trabajo de mantenimiento en la impresora y sus dispositivos electrónicos (incluido el cable del cabezal), apague la alimentación de la impresora y desconecte la fuente de alimentación para evitar toques accidentales en la pantalla o cortocircuitos que puedan causar daños adicionales en los dispositivos electrónicos y peligros de seguridad. Al desconectar, siempre apriete la carcasa plástica en la parte superior del cable; no tire del cable en sí mismo, ya que los cables podrían desprenderse de la carcasa.
Tipo de extracción directa (retención por fricción):
Este tipo de conector se fija mediante la lengüeta de bloqueo en la carcasa del conector o por su propia fricción. Puede observar la apariencia del conector. Si tiene una forma sencilla, generalmente se puede extraer con un suave movimiento izquierda-derecha.

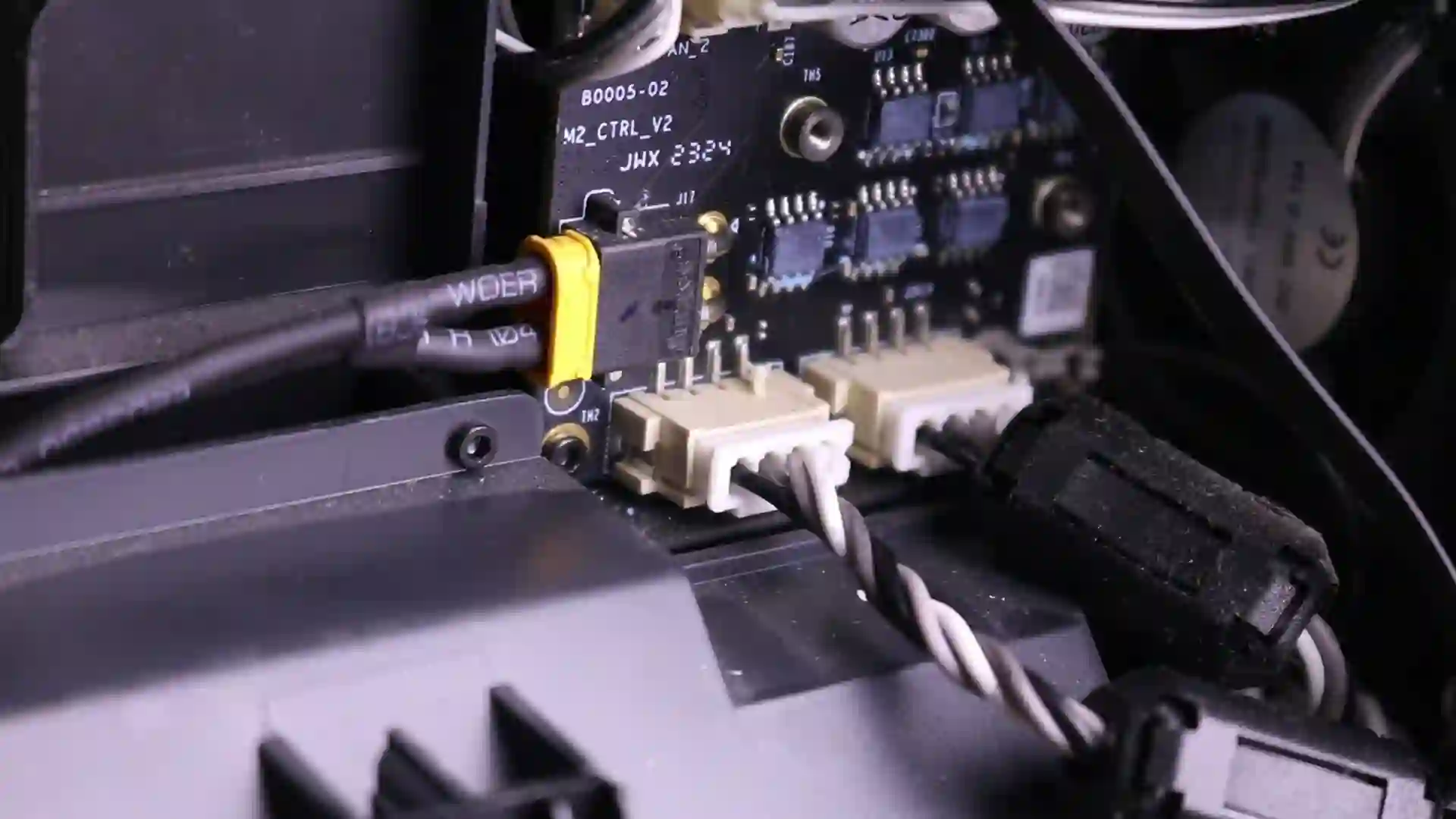

Conector XH 2.54mm
Introducción: Principalmente utilizado en motores paso a paso, y algunos conectores de ventilador también pueden ser de este tipo.
Método de extracción: Extraiga lentamente con un suave movimiento izquierda-derecha. Método de montaje: Alinee y inserte directamente.
Conector MX 1.25mm

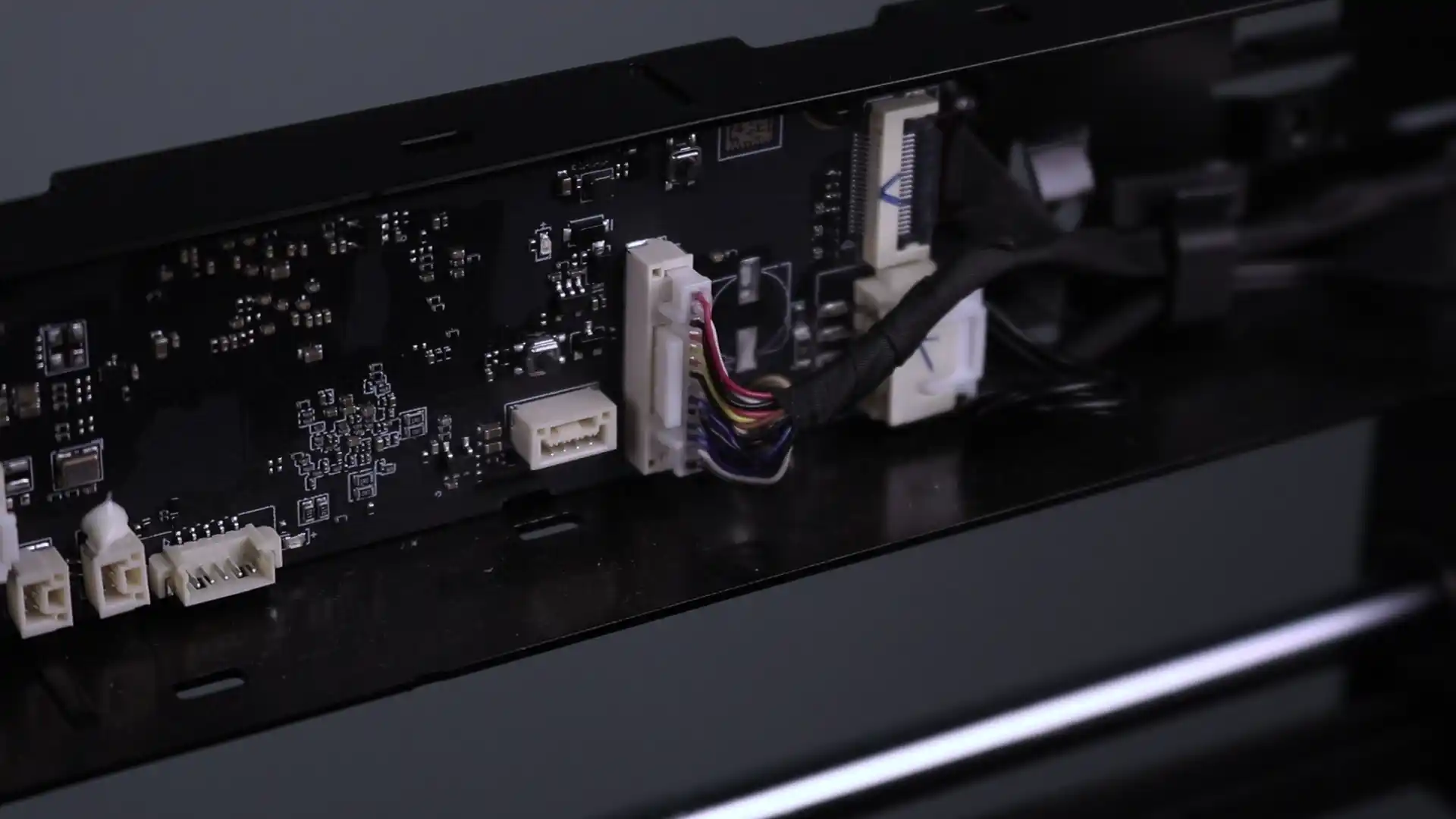

Introducción: Puede aparecer en casi todas las placas principales, utilizado para la conexión entre módulos no móviles y la placa principal. Algunos conectores pueden estar recubiertos con pegamento blanco para evitar aflojamiento.
Método de extracción: Después de limpiar el pegamento blanco (si corresponde), extraiga lentamente con un suave movimiento izquierda-derecha. Si no se puede extraer, verifique si el pegamento blanco ha sido eliminado por completo. Método de montaje: Alinee e inserte directamente.

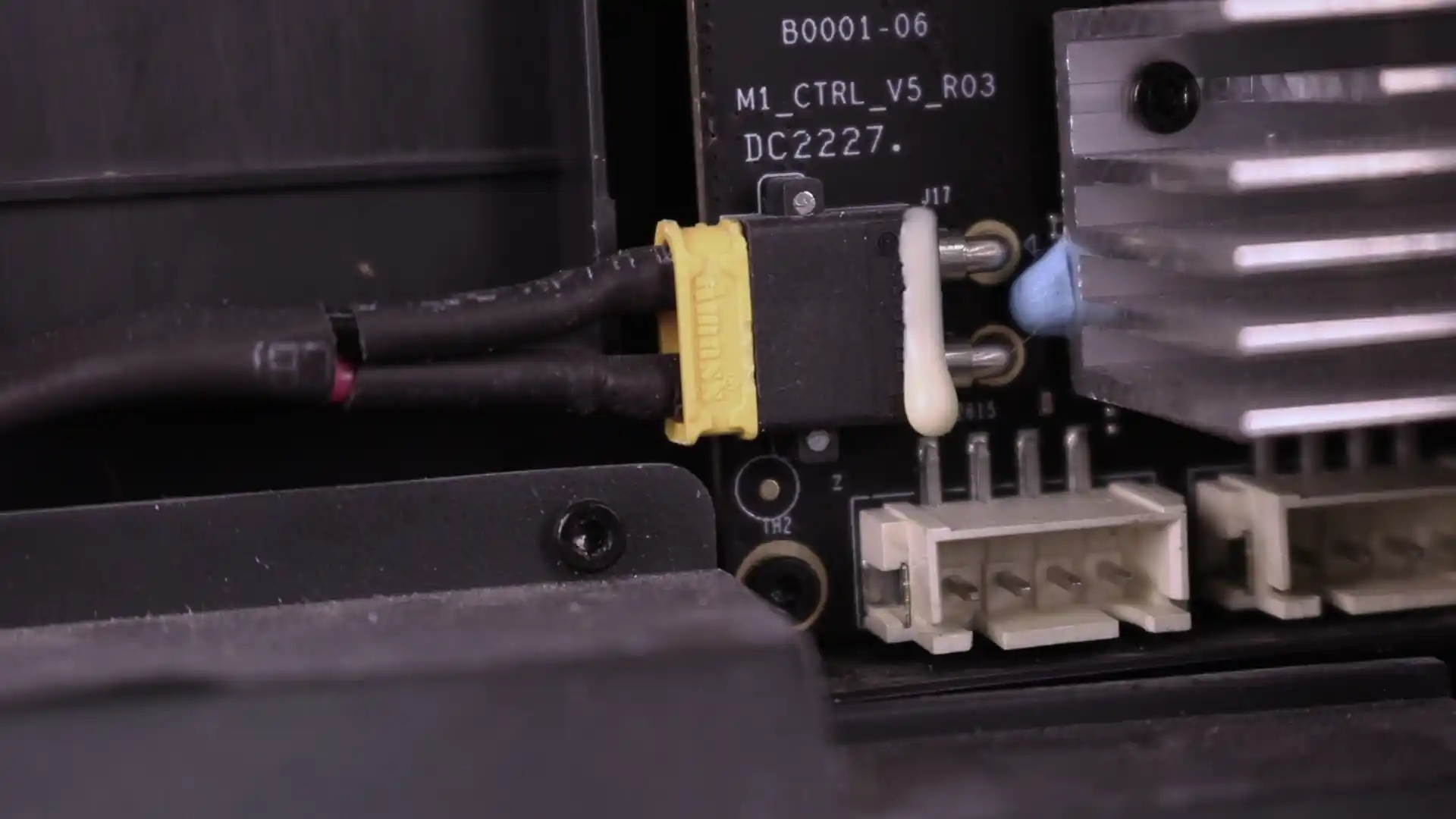

Conector XT30/XT60
Introducción: Principalmente utilizado en la placa MC para suministrar alimentación a la placa MC.
Método de extracción: Extraiga lentamente en dirección horizontal respecto a la placa principal. Método de montaje: Alinee e inserte directamente.
.webp)
Conector BTB 0.8mm
Introducción: Principalmente utilizado en el cabezal de impresoras de series X1 y P1.
Método de extracción: Extraiga lentamente en dirección vertical respecto a la placa principal. Método de montaje: Alinee e inserte directamente; no instale con pines desalineados.
Pines desalineados:
Tipo de lengüeta de presión (requiere desbloqueo):
Este tipo de conector tiene una lengüeta de presión en la parte superior. Cuando el conector se inserta en el receptáculo femenino, la lengüeta se engancha con la estructura de bloqueo del receptáculo de la placa, formando un claro "bloqueo" límite. Este tipo de conector tiene una estructura de presión evidente en su apariencia. Al desmontar, debe presionar/desbloquear la lengüeta antes de extraerlo.

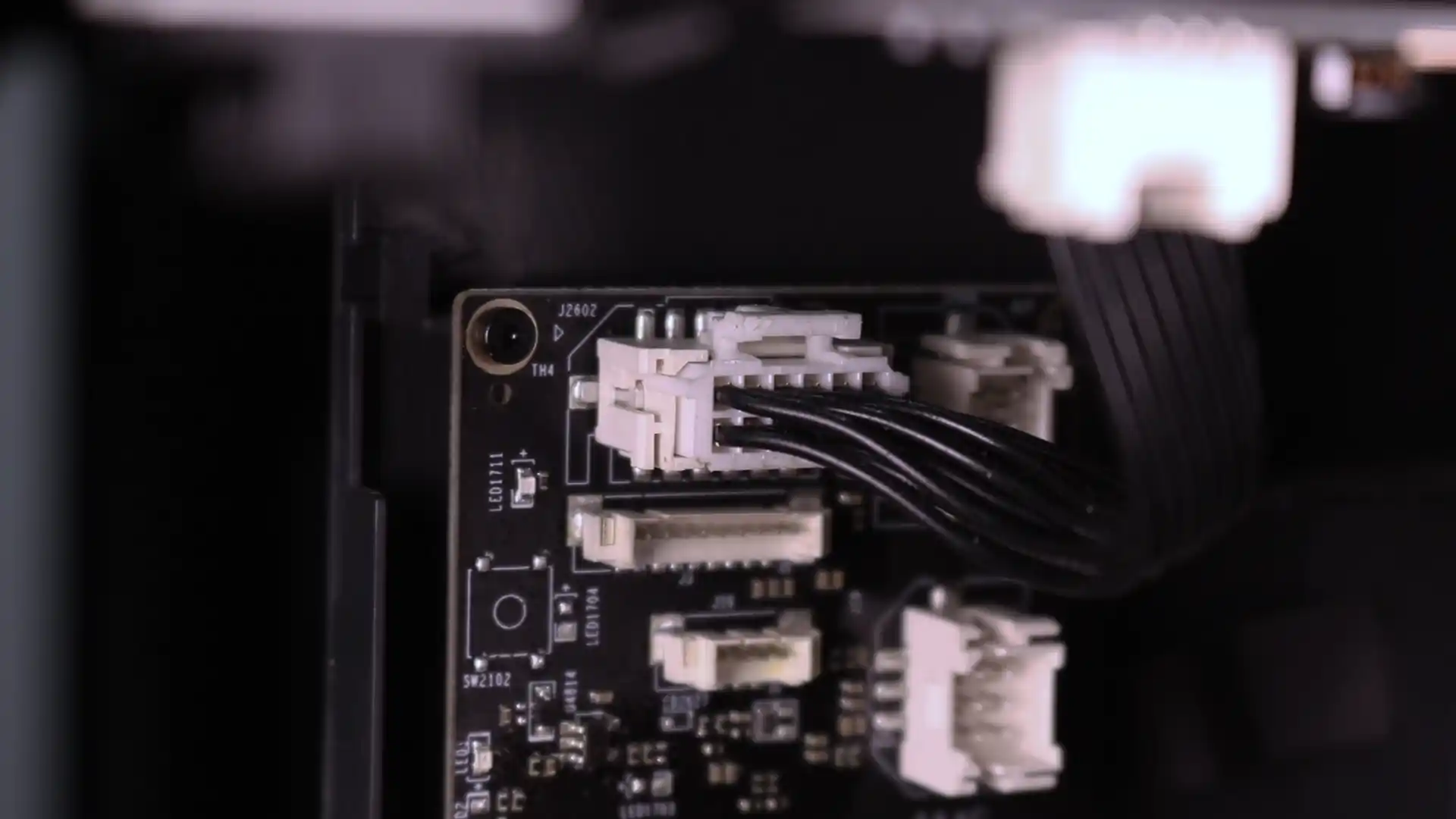

Conector PHD 2.0mm con bloqueo
Introducción: Principalmente utilizado para la conexión entre cada módulo y la placa MC o placa AP.
Método de extracción: Después de presionar la lengüeta superior, extraiga con un suave movimiento izquierda-derecha. Método de montaje: Alinee e inserte directamente; la lengüeta se bloqueará automáticamente.
.webp)
Conector GH 1.25mm con bloqueo
Introducción: Principalmente utilizado para la conexión entre cada módulo y la placa MC o placa AP.
Método de extracción: Después de presionar la lengüeta superior, extraiga con un suave movimiento izquierda-derecha. Método de montaje: Alinee e inserte directamente; la lengüeta se bloqueará automáticamente.
.webp)
Conector HY 2.0mm con bloqueo

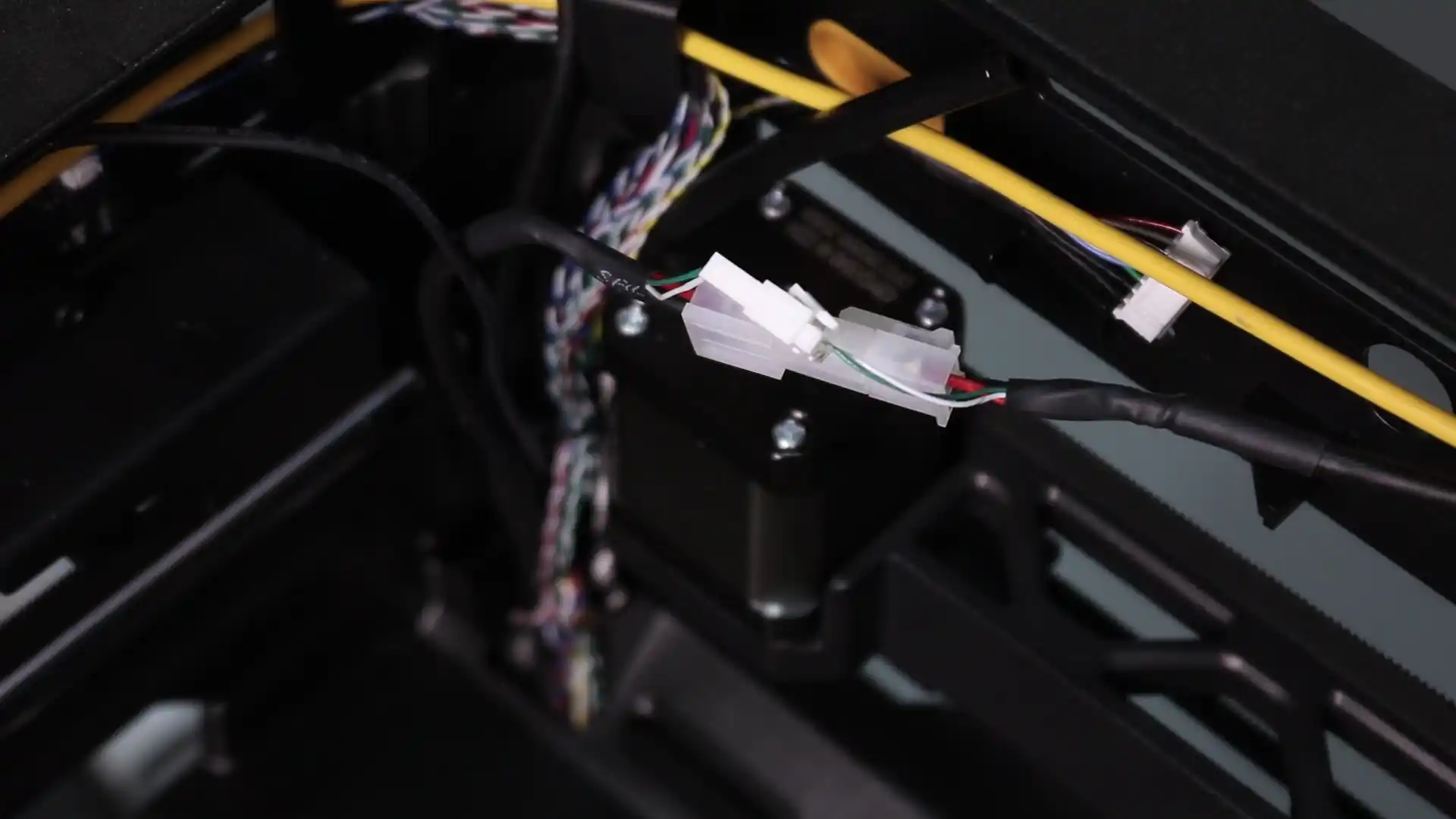

Introducción: Principalmente utilizado para cables MC-TH en impresoras de serie H.
Método de extracción: Después de presionar la lengüeta superior, extraiga con un suave movimiento izquierda-derecha. Método de montaje: Alinee e inserte directamente; la lengüeta se bloqueará automáticamente.

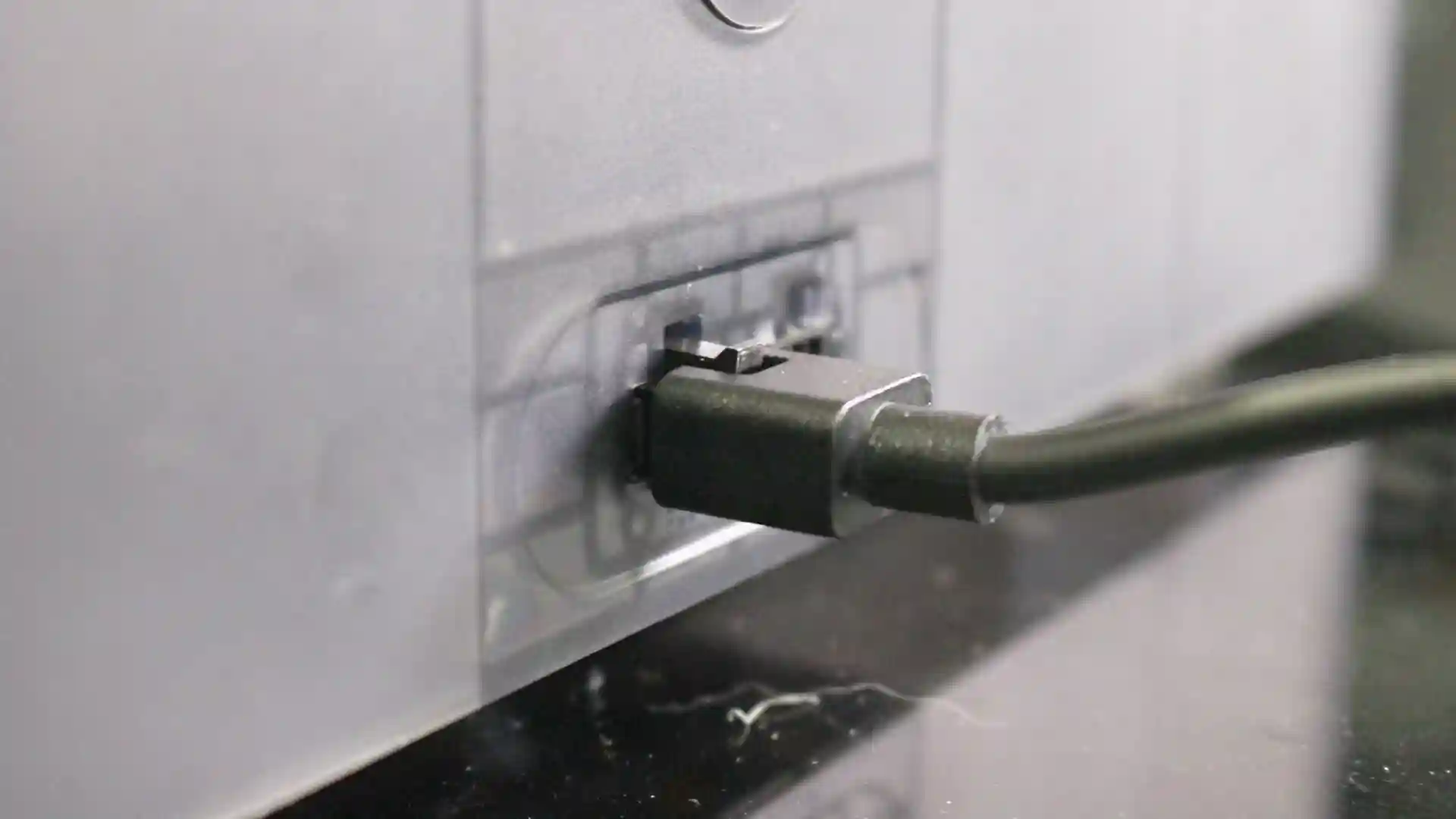

Conector MX 3.0mm con bloqueo
Introducción: Principalmente utilizado para cables de 4 pines y 6 pines de AMS.
Método de extracción: Presione la lengüeta superior y extraiga lentamente hacia afuera. Método de montaje: Alinee e inserte directamente.
Conectores especiales:
Para cumplir requisitos de trabajo específicos, también existen algunos conectores especiales en la impresora. Estos conectores pueden tener métodos especiales de desbloqueo o métodos poco comunes de desmontaje y montaje. Puede consultar la tabla siguiente para aprender los métodos de desmontaje y montaje para estos conectores.

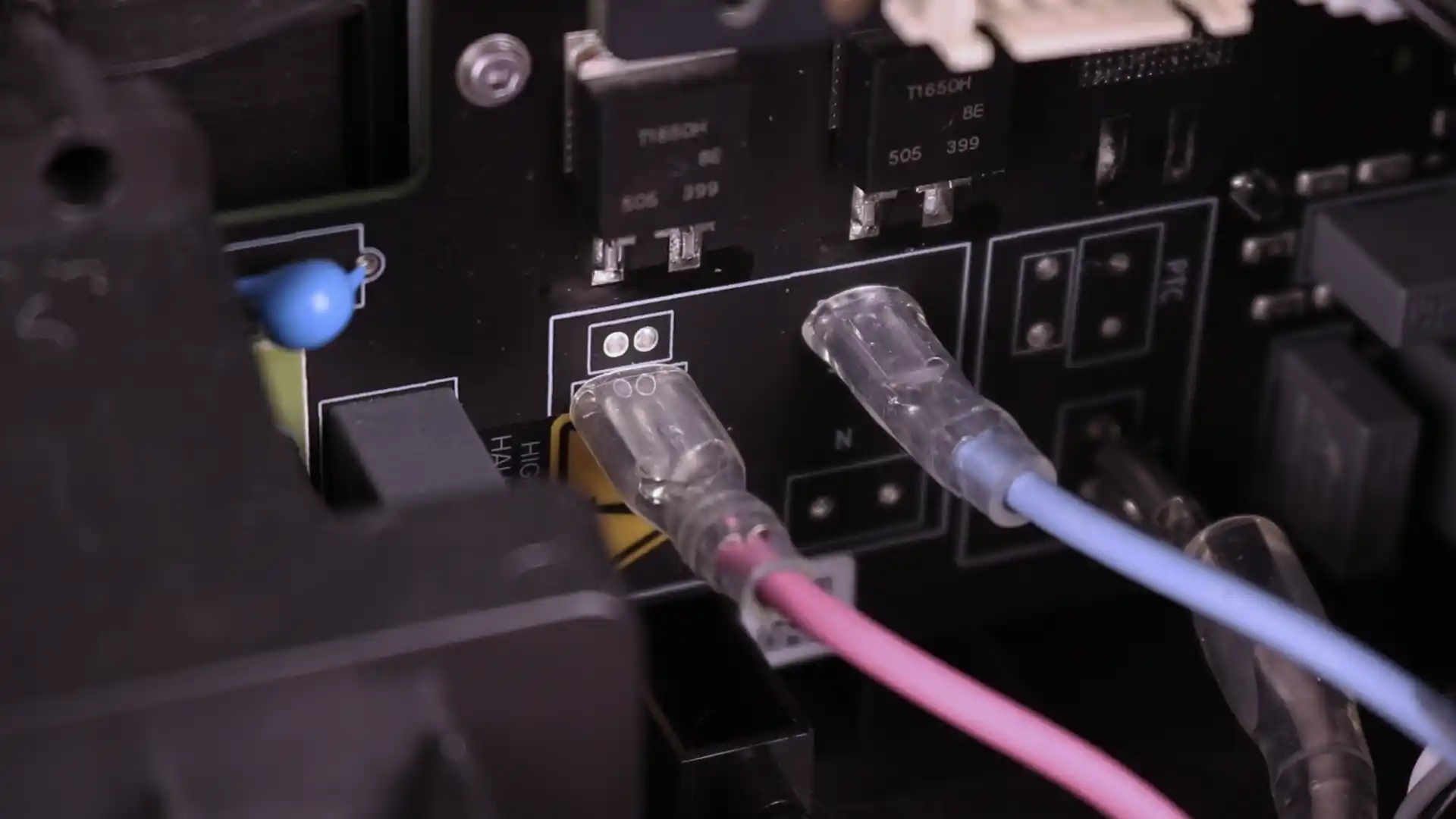

Terminal receptáculo auto-bloqueante
Introducción: Principalmente utilizado en la placa AC.
Método de extracción: Después de empujar hacia atrás el manguito aislante, use un destornillador para presionar hacia abajo la lengüeta de bloqueo (señalada en la imagen anterior), luego mueva ligeramente izquierda-derecha mientras extrae. Método de montaje: Alinee e inserte directamente; la lengüeta se bloqueará automáticamente.
.webp)
Terminal receptáculo no auto-bloqueante
Introducción: Principalmente utilizado en la placa AC de impresoras de serie A1.
Método de extracción: Después de alejar el manguito de goma aislante, extraiga lentamente con un destornillador. Método de montaje: Alinee e inserte directamente.

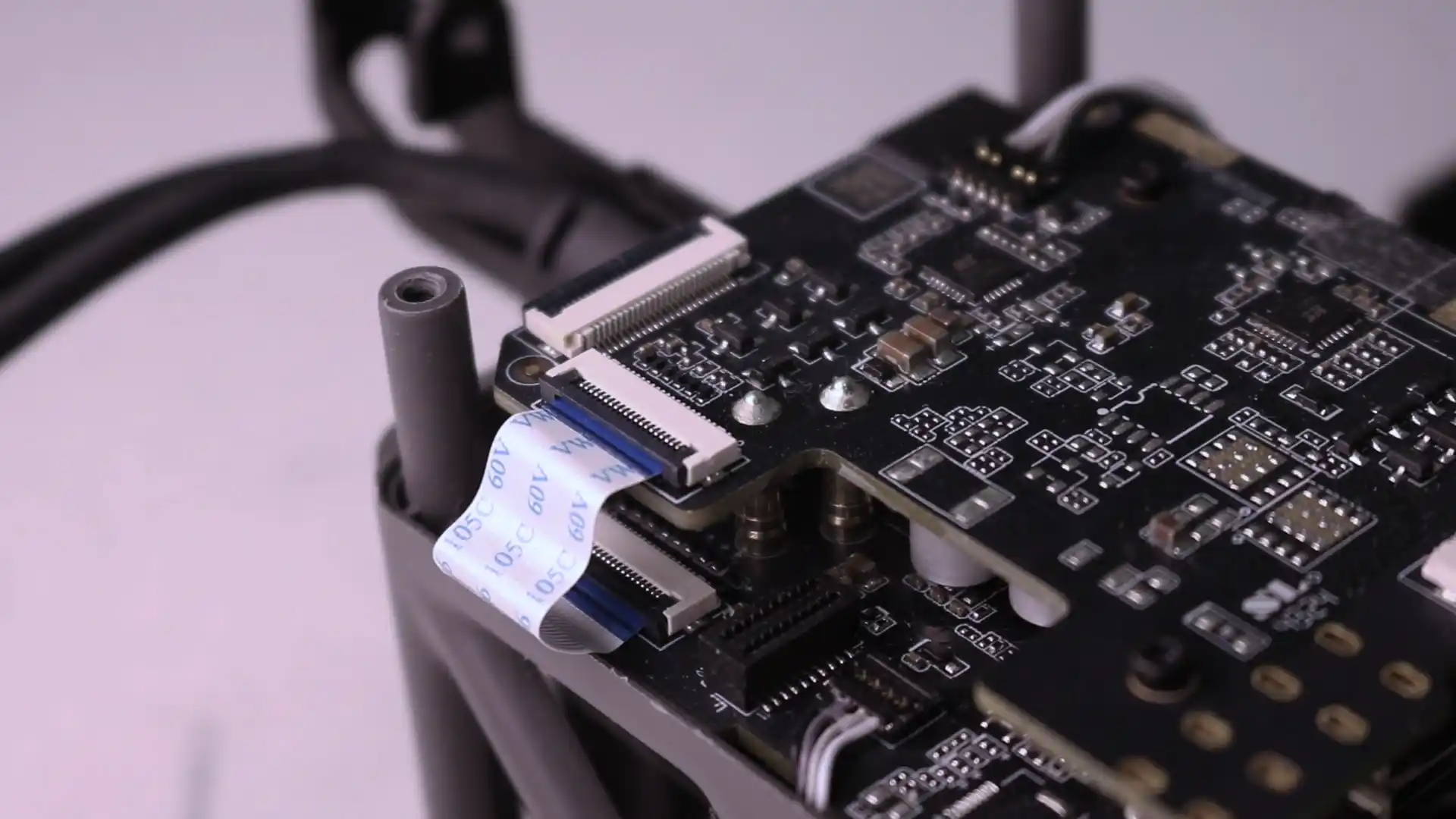

Conector FPC tipo giro
Introducción: Utilizado para casi todos los cables FPC, como cables de cámara, cables de sensores de alimentación del extrusor, etc.
Método de extracción: Levante el bloque de presión negro superior, luego extraiga el cable con cuidado. Método de montaje: Inserte el cable lentamente en el receptáculo, luego cierre el bloque de presión negro.
.webp)
Conector FPC tipo cajón

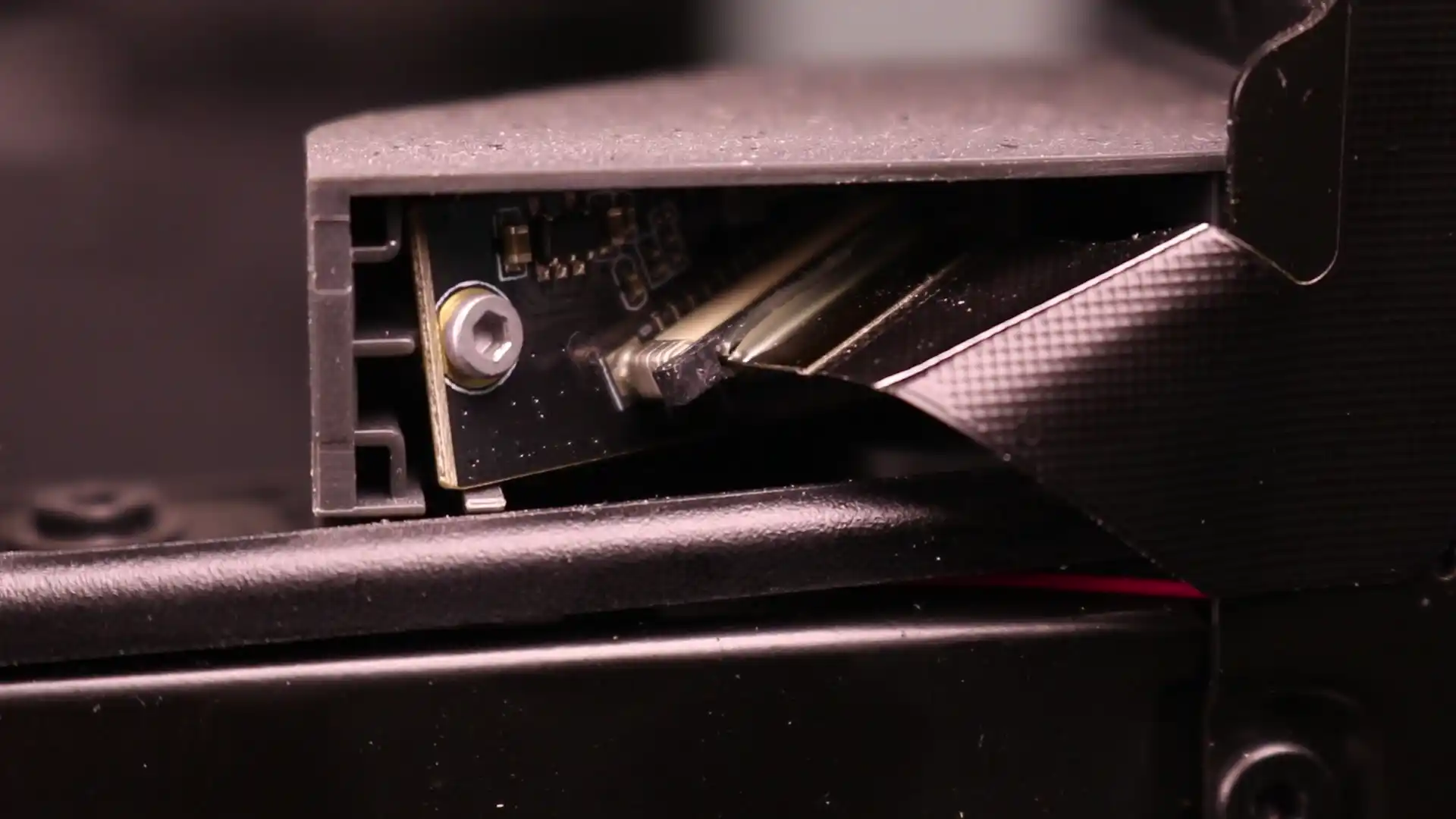

Introducción: Principalmente utilizado en cámaras de series P1.
Método de extracción: Extraer el bloque de presión negro, luego extraer el cable con cuidado.
Método de instalación: Insertar el cable, luego presionar el bloque de presión negro en su posición.

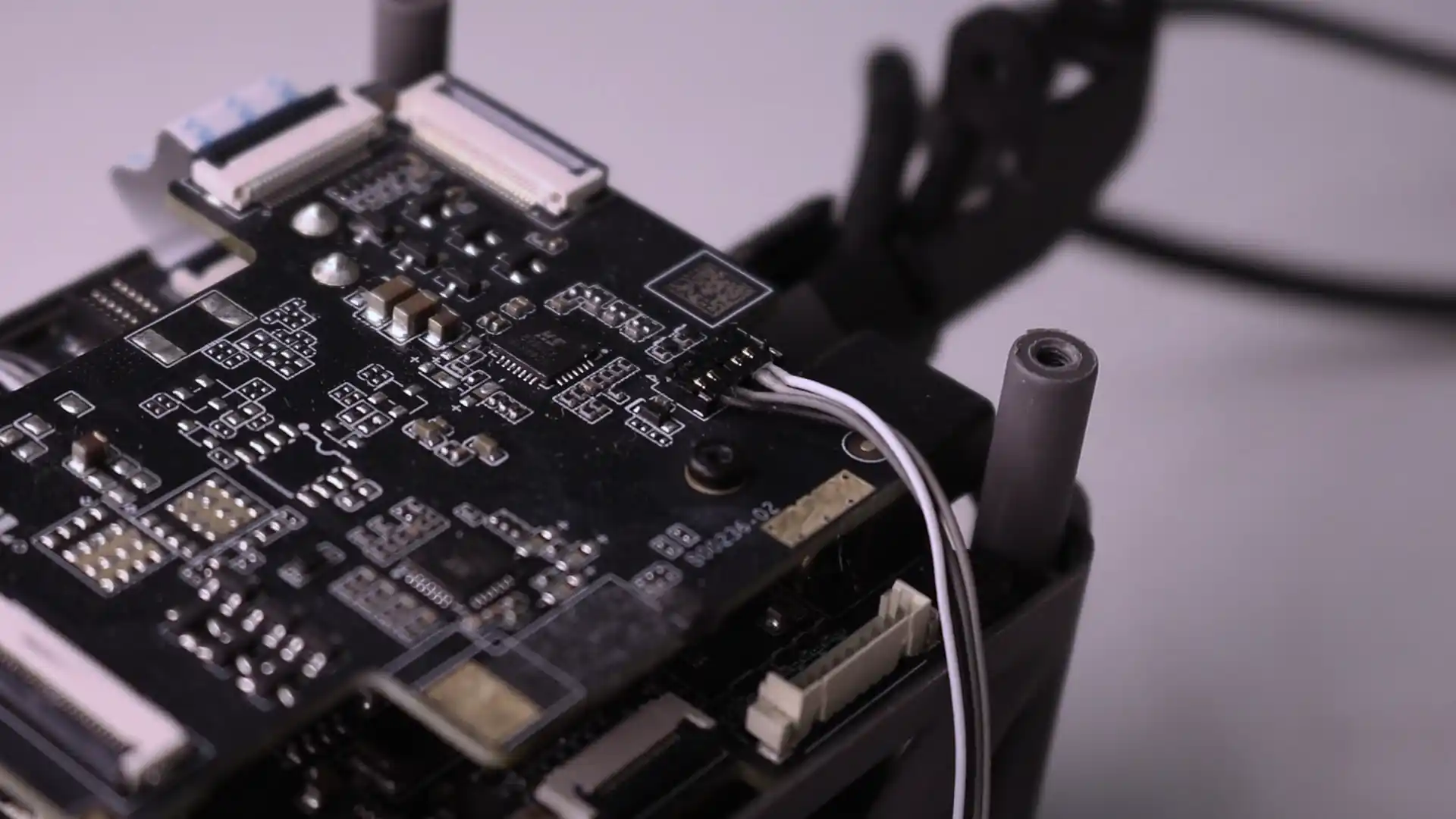

Conector MX 1.2mm 78171/78172

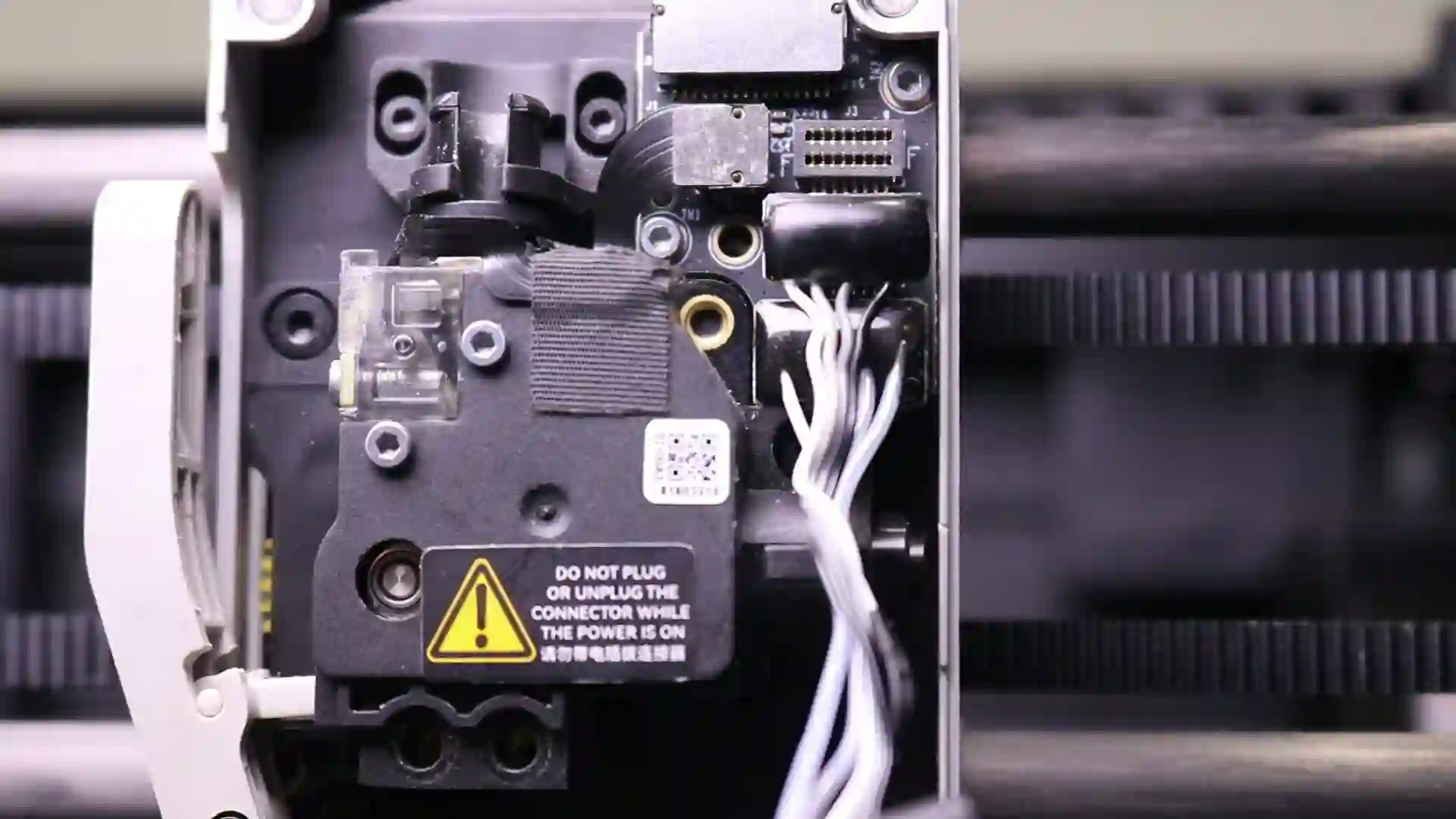

Introducción: Utilizado principalmente dentro del cabezal de la serie H.
Método de extracción: Extraer lentamente en dirección vertical respecto a la placa principal.
Método de instalación: Instalar verticalmente hacia la placa principal, insertar directamente.
.webp)

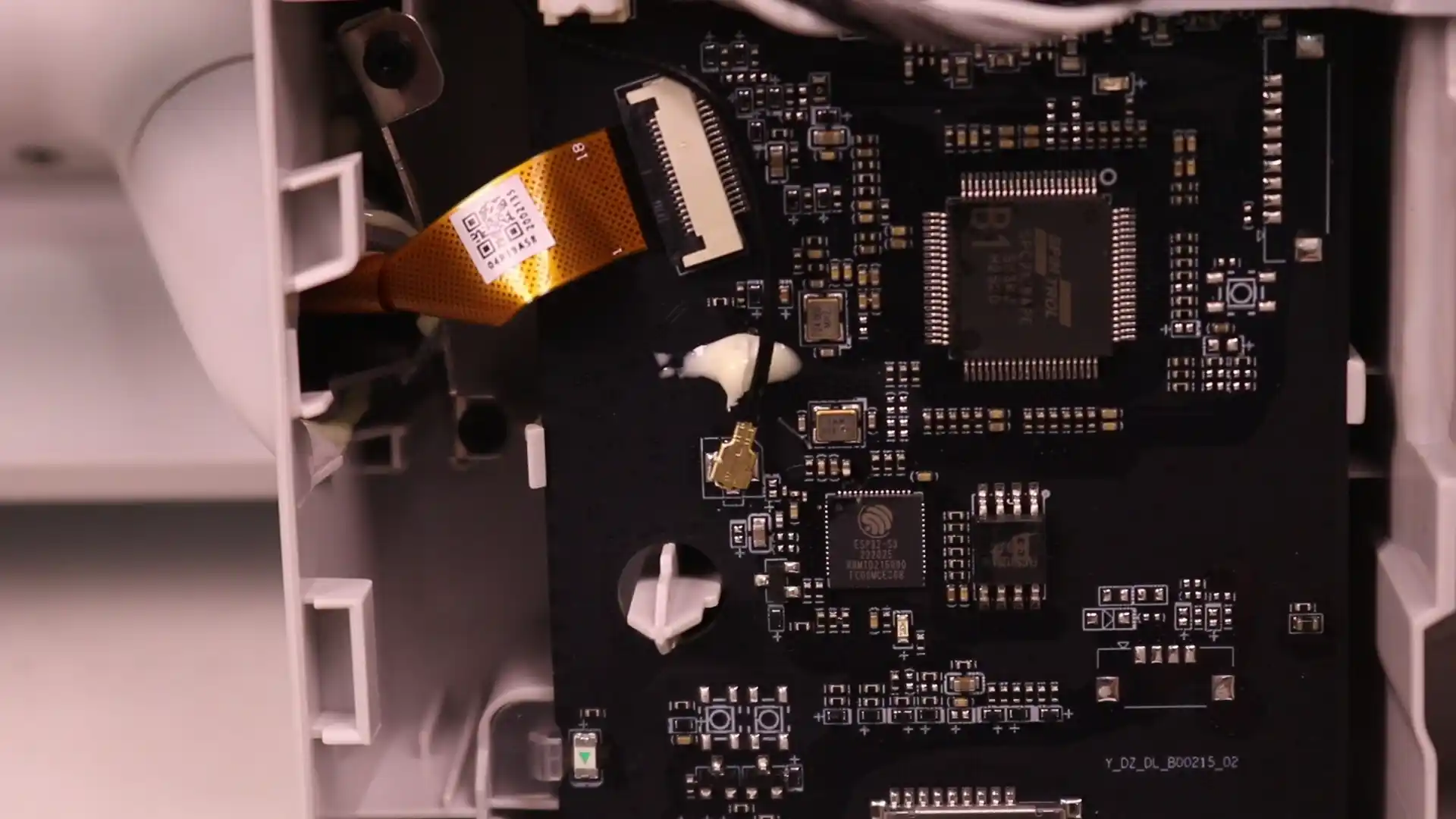

Conector de Antena Wifi IPEX Gen 1
Introducción: Utilizado principalmente para la conexión entre la antena Wi-Fi y la placa principal.
Método de extracción: Extraer lentamente en dirección vertical respecto a la placa principal.
Método de instalación: Instalar verticalmente hacia la placa principal, insertar directamente.
Cable de Pantalla de Alta Definición LVDS

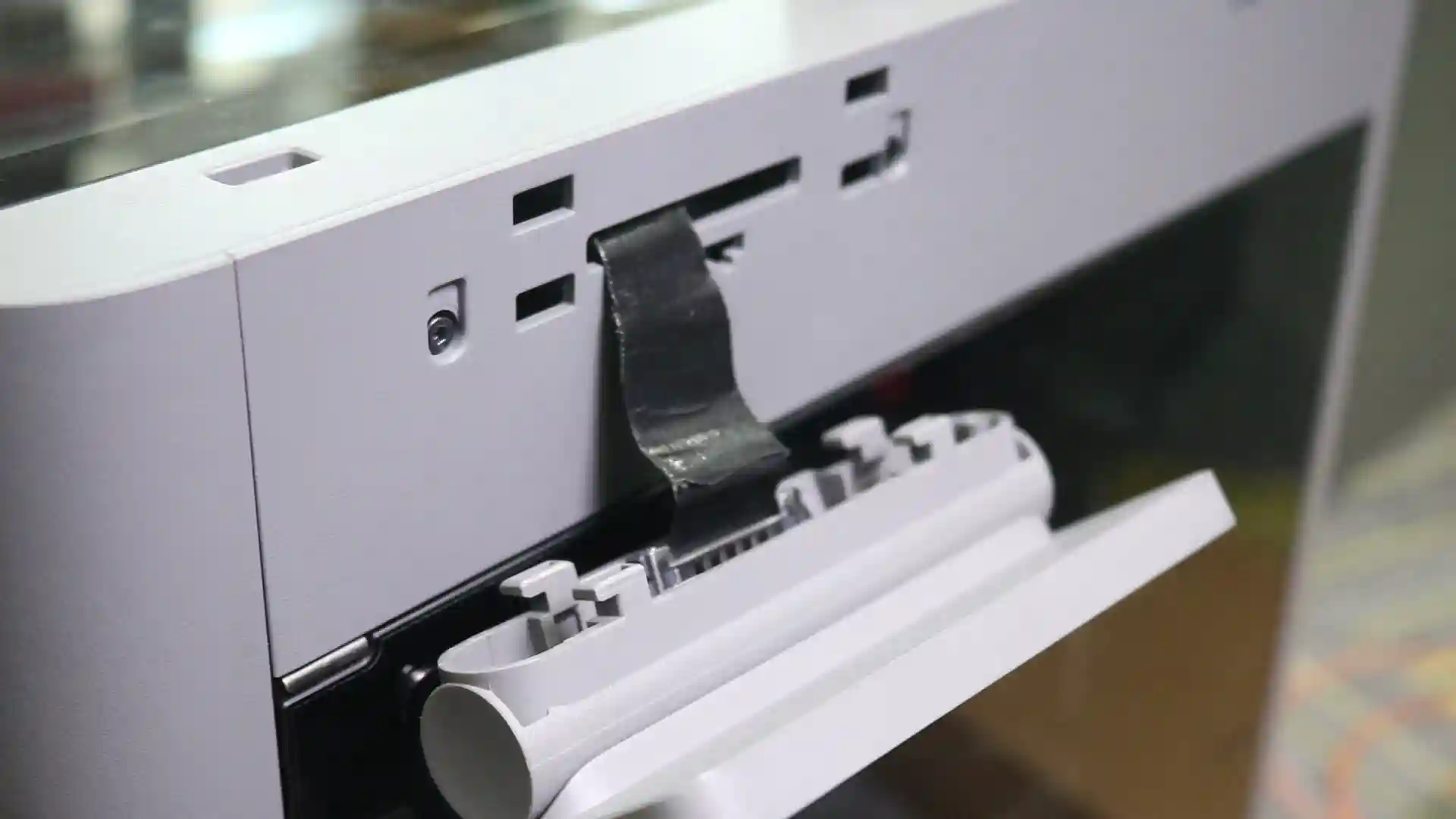

Introducción: Ubicado en las pantallas de alta definición de los modelos P2S y X1.
Extracción: Presionar las partes negras en ambos extremos y extraer suavemente hacia afuera.
Instalación: Alinear con la ranura e insertar directamente; presionar ambos lados hasta que las bisagras encajen con un clic.
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico.
Si el problema persiste sin resolver, envíe una solicitud de soporte incluyendo los registros recientes de la impresora y fotografías adicionales u otros detalles. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada.
También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y proporciona orientación operativa.
