Guía de Instalación de Lithophane V1 (Obsoleto)

Consulte la versión V2 más reciente: Guía de instalación de Lithophane V2.

Preparación

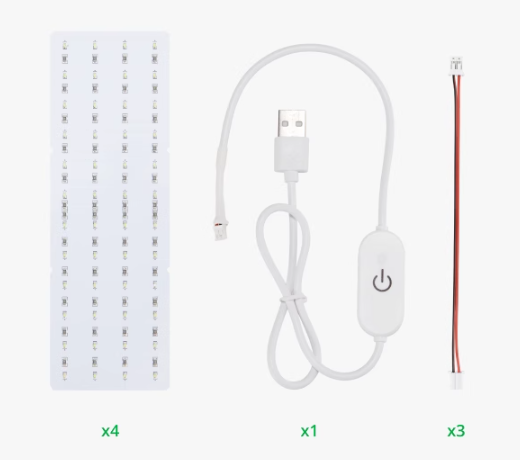

1. Prepare el Kit de placa de luz trasera LED para Lithophane según el tamaño del marco impreso. Esta guía utiliza un kit de 4 piezas como ejemplo.

2. Al imprimir el marco, pueden existir pequeños clips y conexiones de soporte con sobresalientes dentro del marco. Recorte estos sobresalientes para garantizar una instalación suave.

Nota: Asegúrese de no recortar los clips completos, ya que afectaría la instalación posterior de la placa de luz trasera.

Instalar el soporte

1. Asegúrese de que el lado ranurado de la tuerca esté hacia arriba, inserte la pieza impresa en la ranura de la tuerca y presione hacia abajo para asegurarla firmemente.

2. Inserte el soporte desde la parte trasera del marco, inserte la pieza impresa y la tuerca desde la parte frontal del marco, y gire la tuerca en sentido horario para asegurarla.

3. Una vez fijada la tuerca, retire la pieza impresa.

Nota: El método de ensamblaje para marcos de otros tamaños es el mismo.

Conectar las placas de luz trasera LED

Gire las placas de luz trasera LED hacia atrás y organícelas en orden, asegurándose de que el lado sobresaliente de la interfaz del cable de conexión PH2.0 esté hacia arriba, luego conecte las placas.

NOTA:

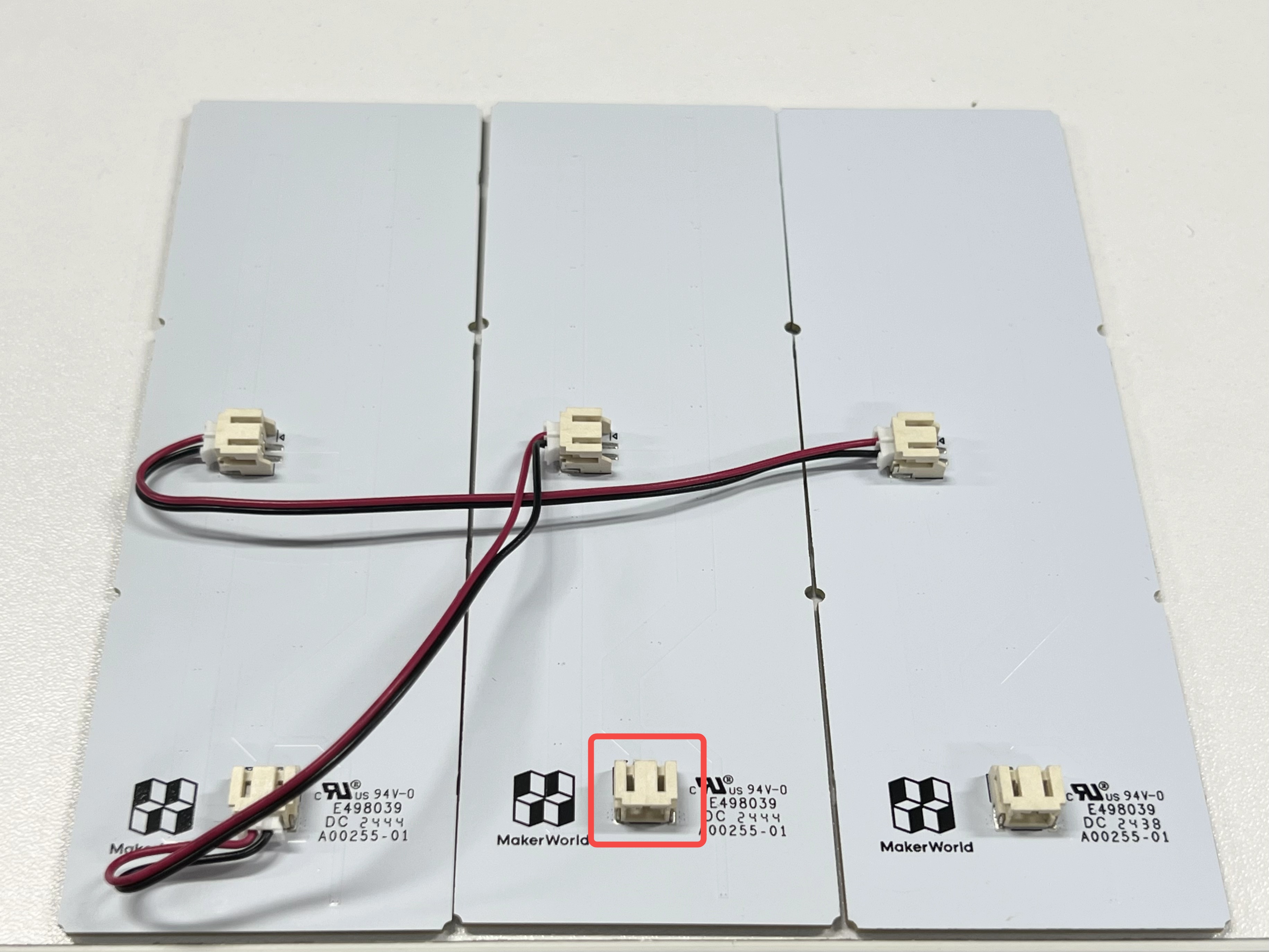

1. Make My Lithophane admite 3 tamaños de marco, compuestos por 2, 3 o 4 placas. Cada placa tiene dos tomas de alimentación paralelas, funcionando como puertos de entrada y salida. Asegúrese de que todas las placas estén conectadas y una placa esté vinculada al cable de alimentación USB. Consulte el método de conexión recomendado en la figura a continuación. La caja roja es el conector de alimentación:

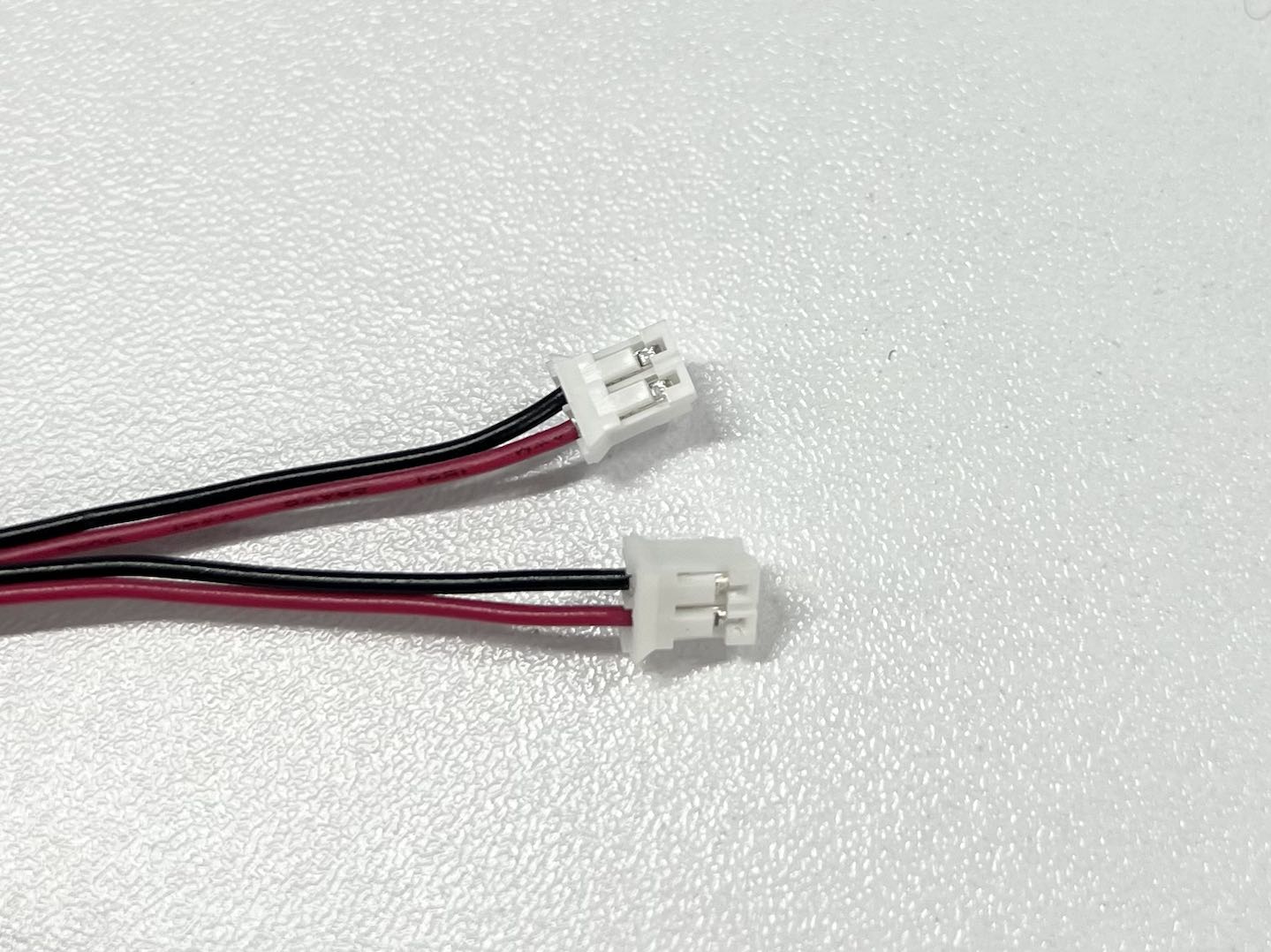

2. Los dos extremos del cable de conexión PH2.0 son idénticos y pueden usarse indistintamente en cualquier puerto.

3. No conecte el cable de alimentación USB a la placa de luz trasera LED en este paso.

Conectar el cable de alimentación

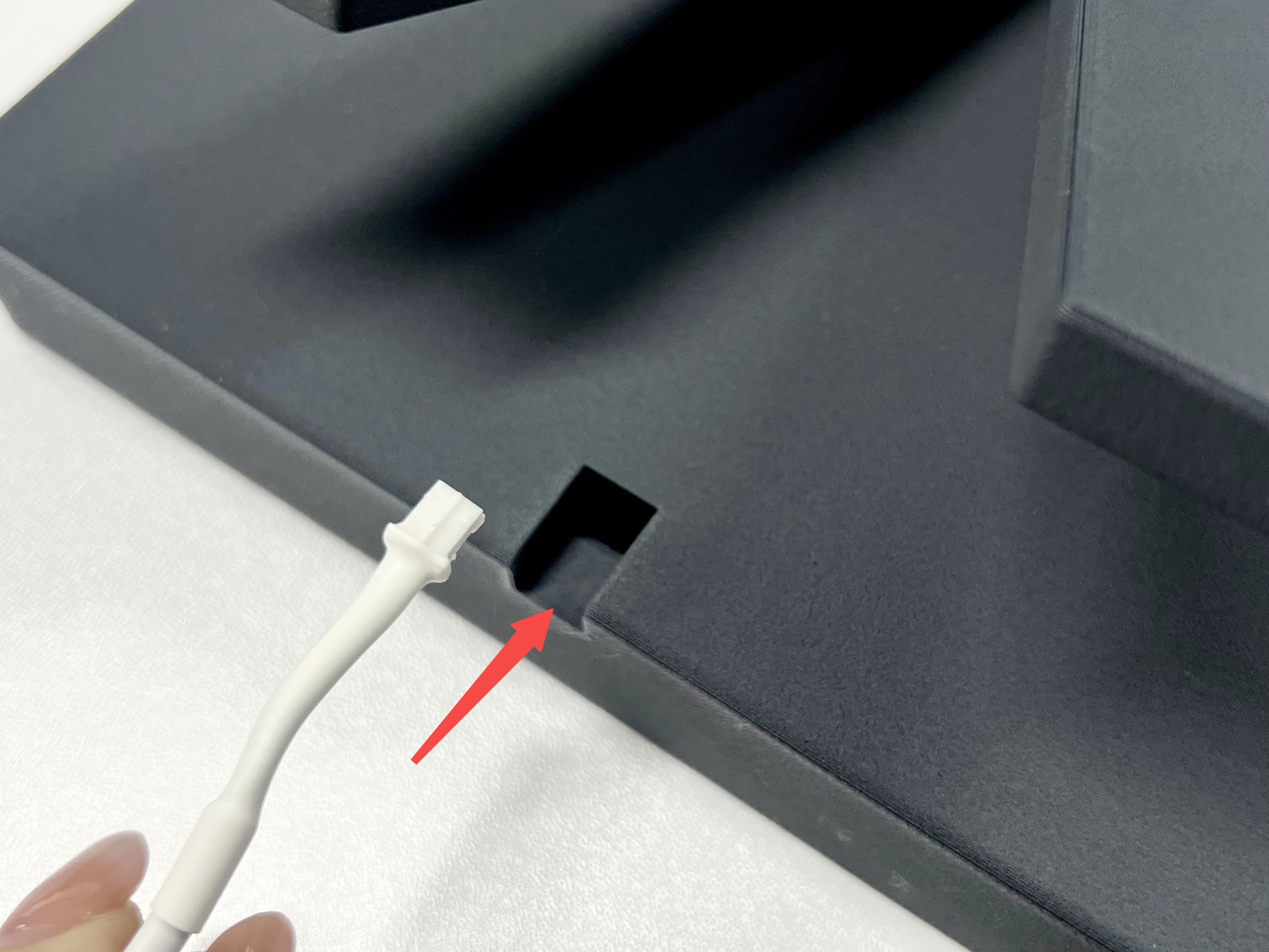

1. Dependiendo de la orientación de su Lithophane (vertical u horizontal), haga pasar el cable de alimentación USB por el agujero reservado en el marco.

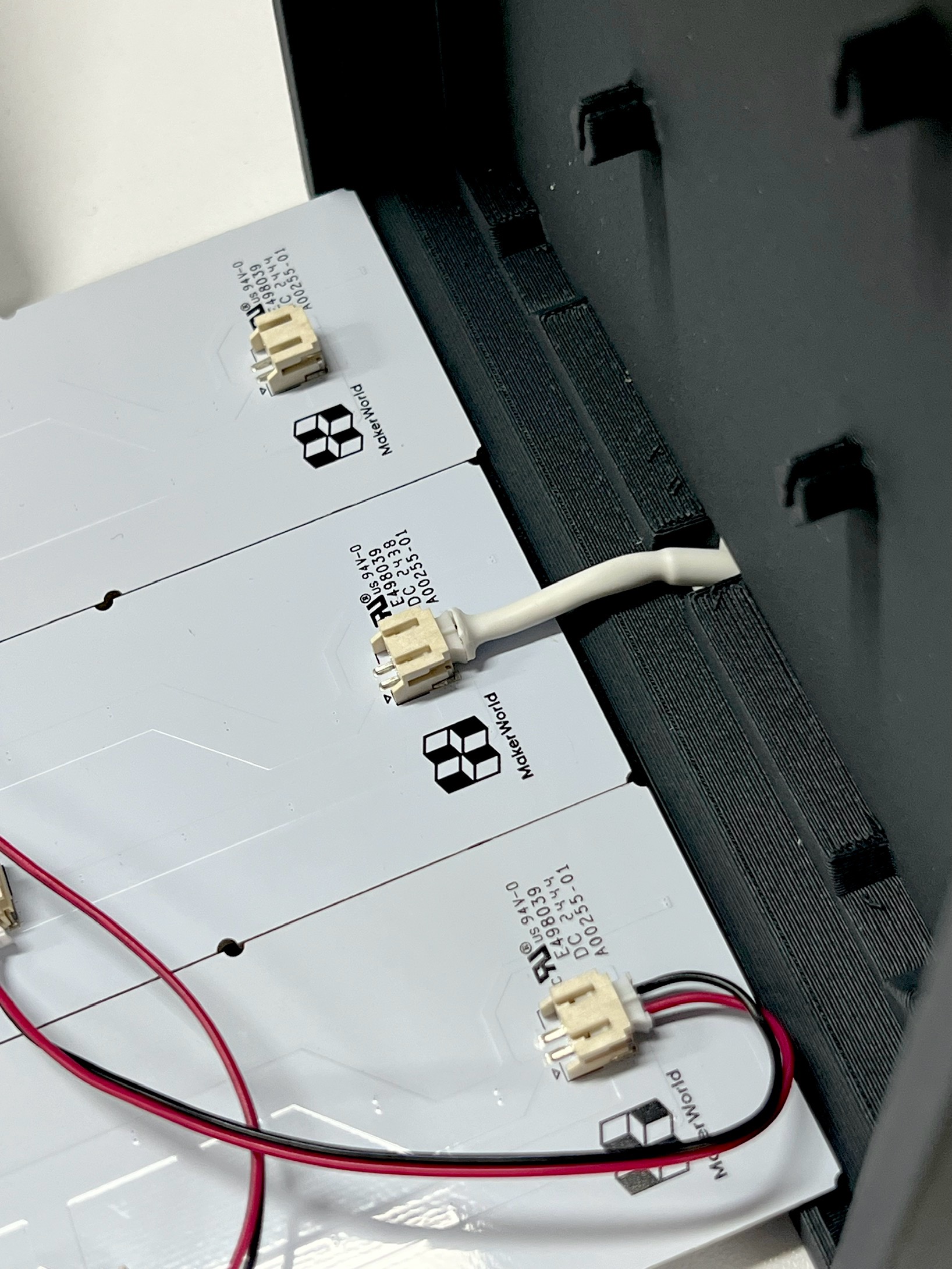

2. Conecte el extremo PH2.0 del cable de alimentación USB a la placa de luz trasera LED.

NOTA: El marco tiene dos agujeros; elija el agujero adecuado según la orientación de su Lithophane.

Fijar las placas de luz trasera LED

1. Ajuste la posición de los cables de conexión en la parte inferior de las placas de luz trasera LED para asegurar que queden planos.

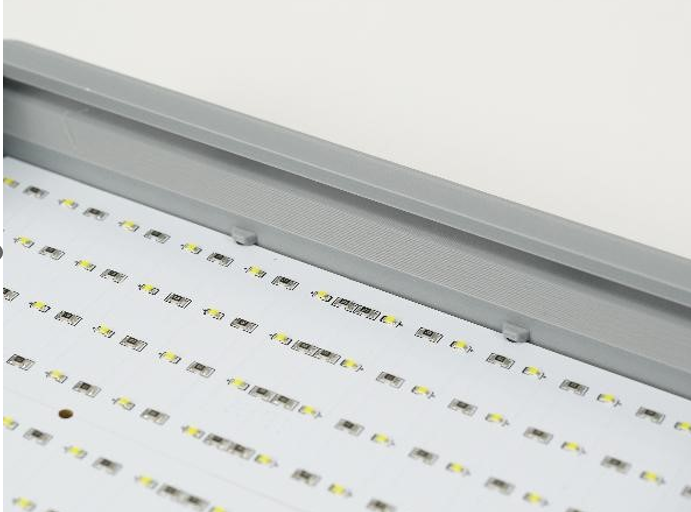

2. Fije las placas de luz trasera LED bajo los pequeños clips dentro de los bordes del marco y colóquelas planas en el marco.

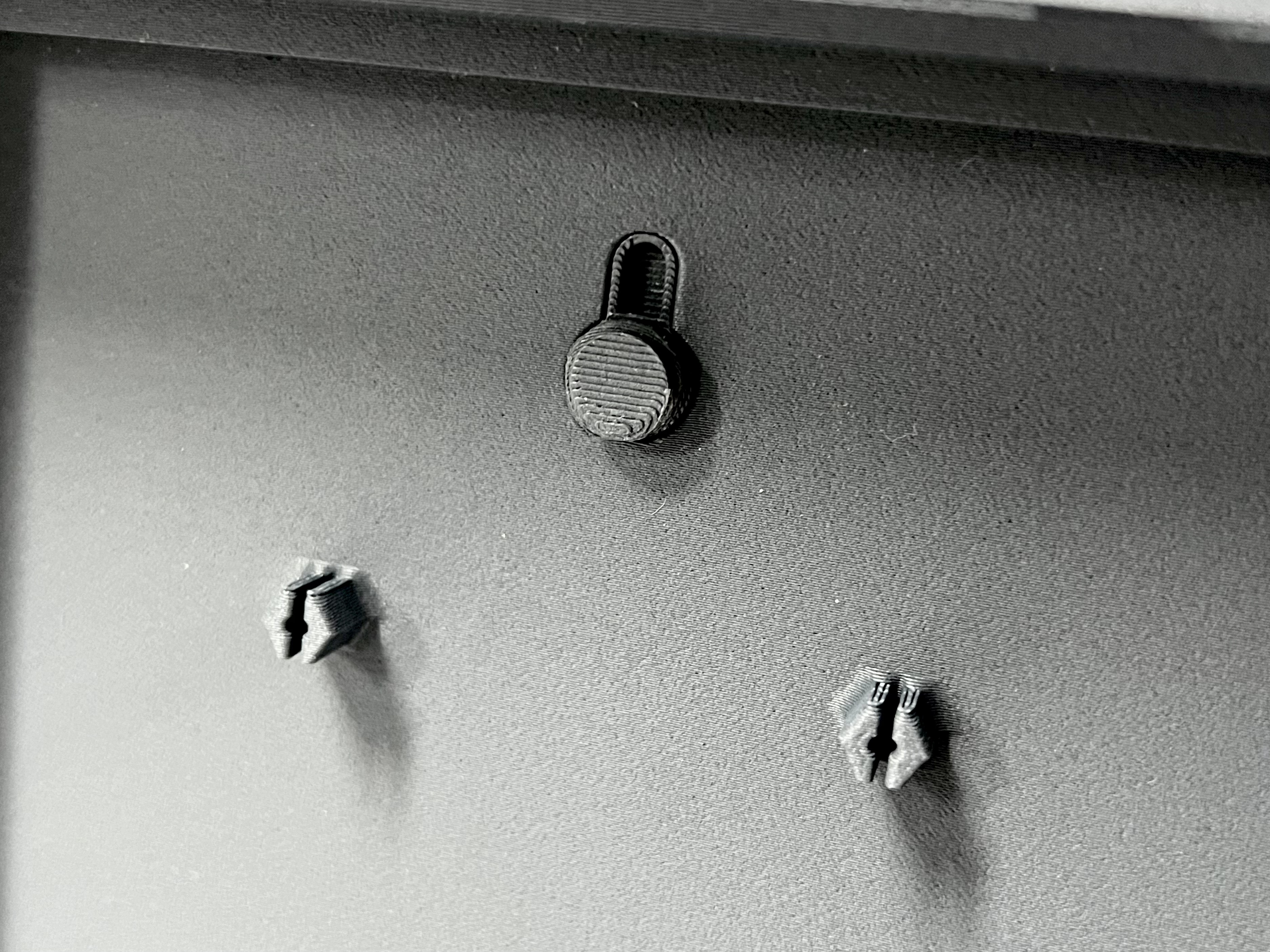

3. Retire los soportes de los conectores y inserte los conectores en los agujeros redondos entre las placas de luz trasera para asegurarlos.

NOTA:

1. El número de conectores requeridos depende del número de placas. Cuatro placas requieren seis conectores, que ya están incluidos en el archivo de impresión.
2. Si las placas no quedan planas, verifique si los soportes internos del marco se eliminaron completamente o si los cables de conexión están colocados de manera ordenada.

Instalar el Lithophane

Abra suavemente la ranura de inserción del marco e inserte el Lithophane impreso en el marco.

Encender

Conecte la alimentación, toque el interruptor para encender el Lithophane. Mantenga presionado el interruptor para ajustar el brillo.

Notas finales

Esperamos que la guía detallada proporcionada haya sido útil e informativa.

Si esta guía no resuelve su problema, envíe un ticket técnico, responderemos sus preguntas y proporcionaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
