Pasos de operación
1. Retirar AMS 2 Pro

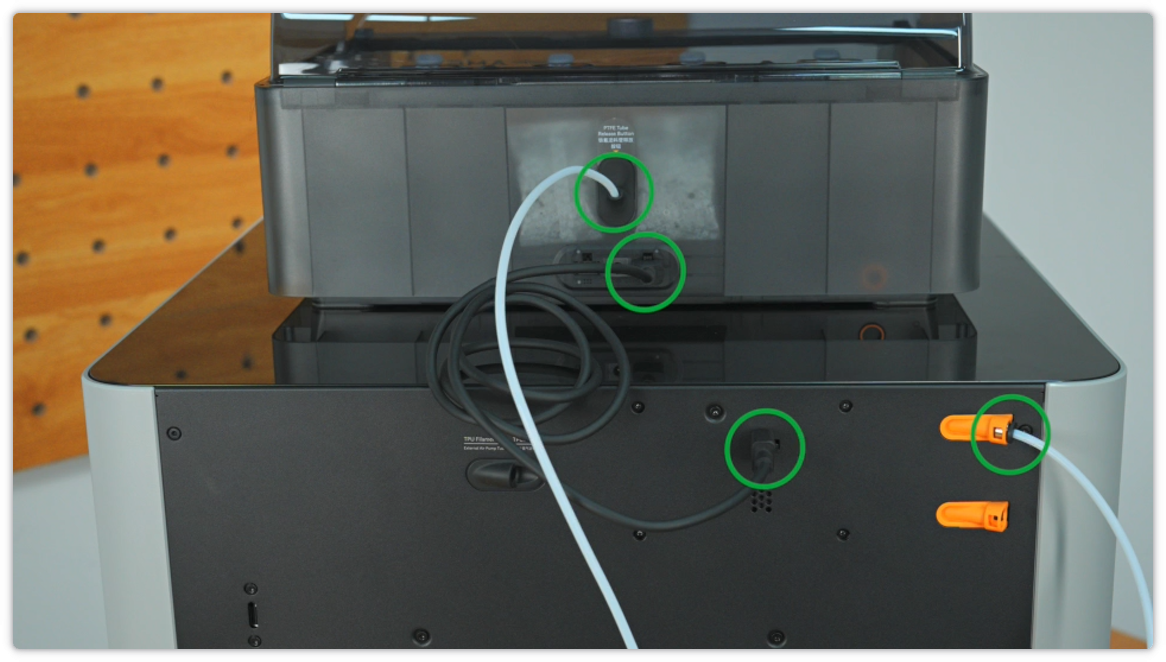

Como se muestra en la figura a continuación, retire el tubo de material y el cable 6PIN de la parte trasera del AMS y de la placa de impresión.

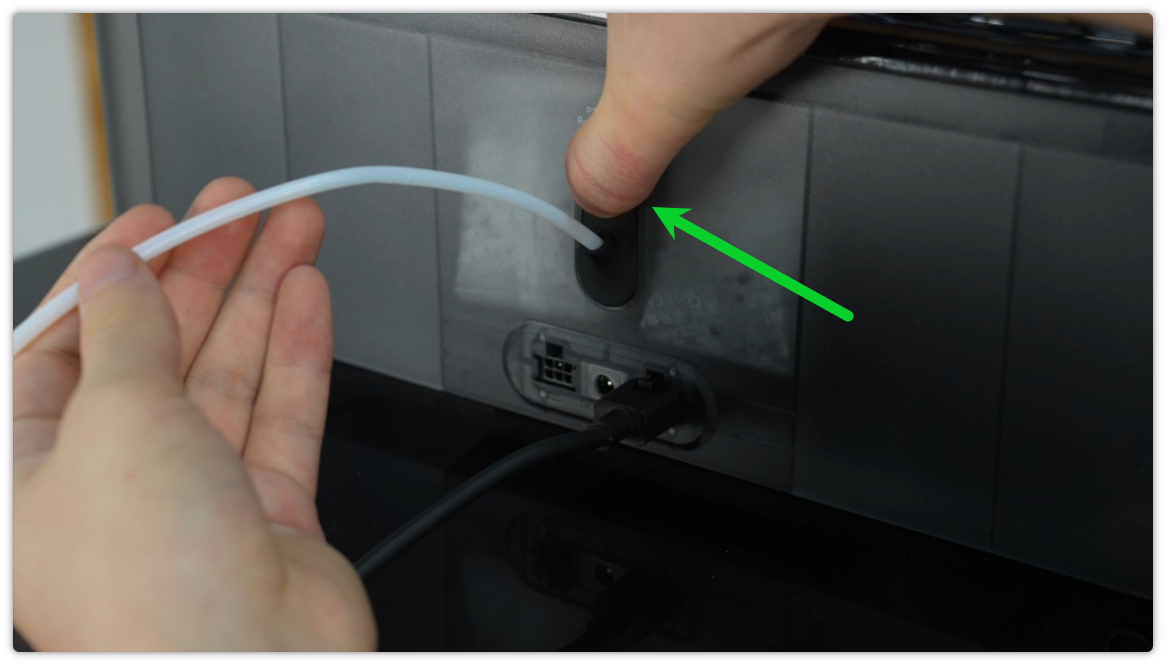

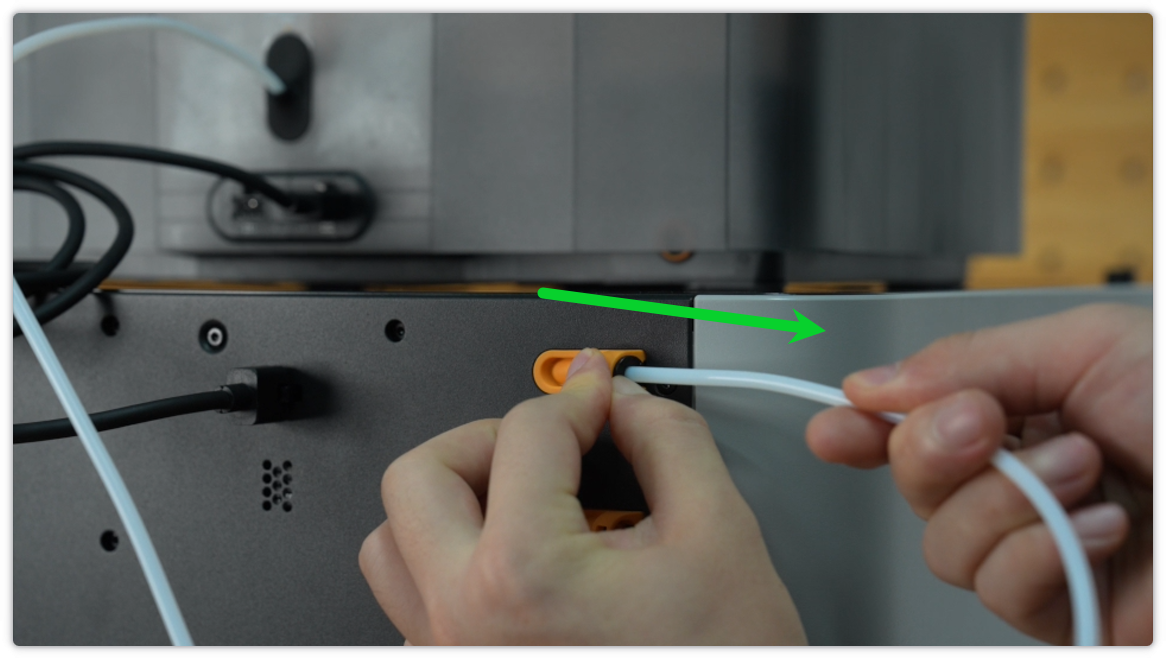

Sostenga el anillo negro en la entrada de material para retirar el tubo de material.

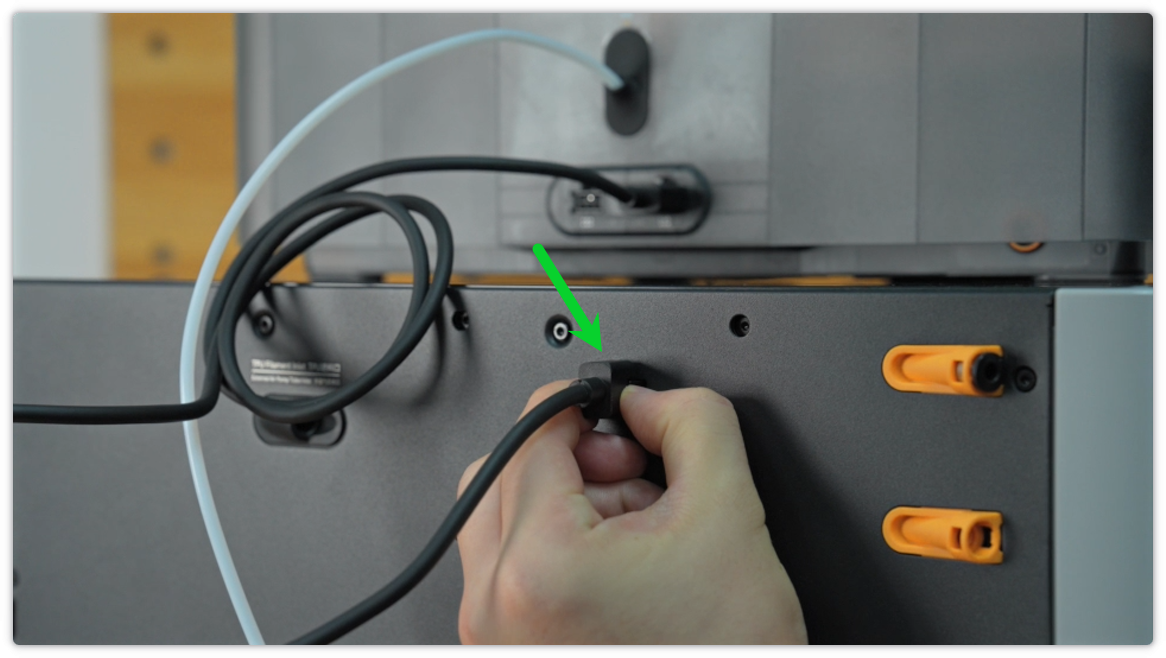

Retire el cable 6PIN de la parte trasera de la impresora; puede extraer el cable presionando la hebilla de liberación.

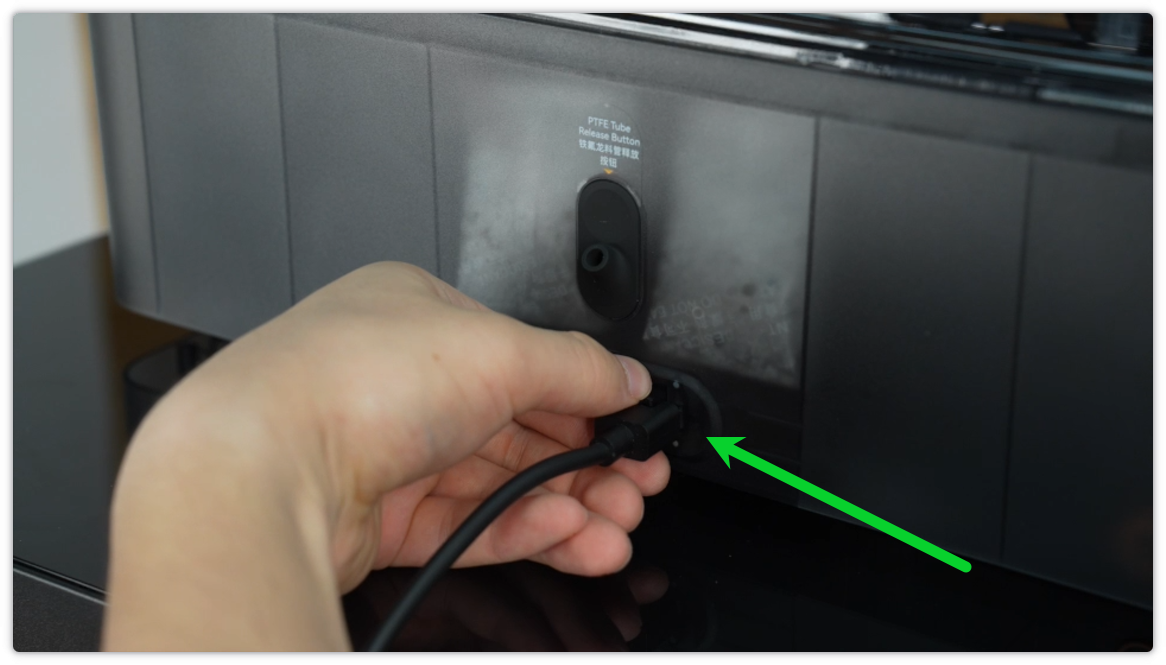

Sostenga el silicona negra sobre el tubo de material, extraiga el tubo de material y retire finalmente el cable 6PIN del AMS.

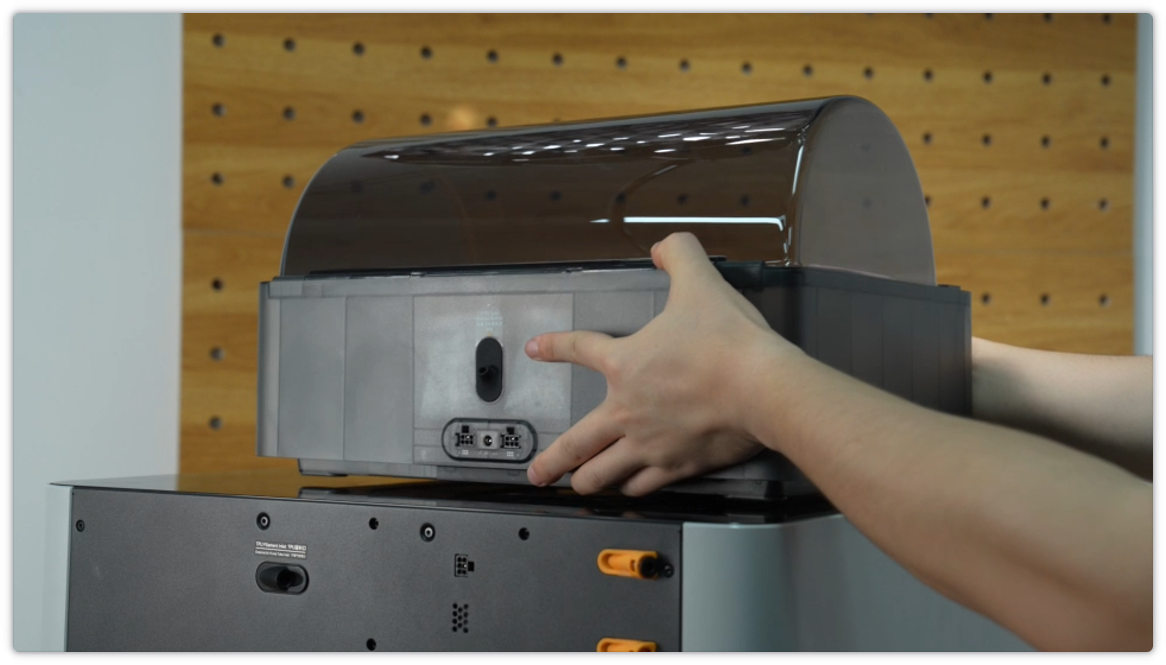

Retire el AMS desde la parte superior de la impresora.
2. Retirar el soporte de carrete externo

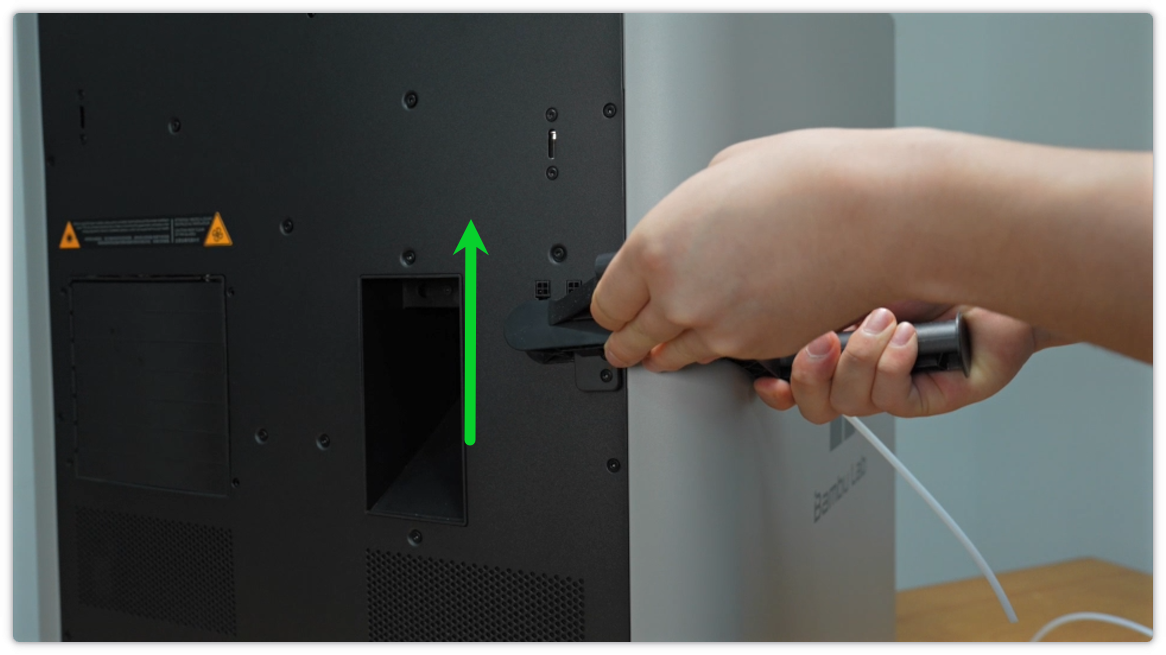

Si ha instalado un soporte de carrete externo, puede retirarlo sosteniendo todo el soporte externo y empujando hacia arriba.
3. Fijar la cama caliente de la impresora

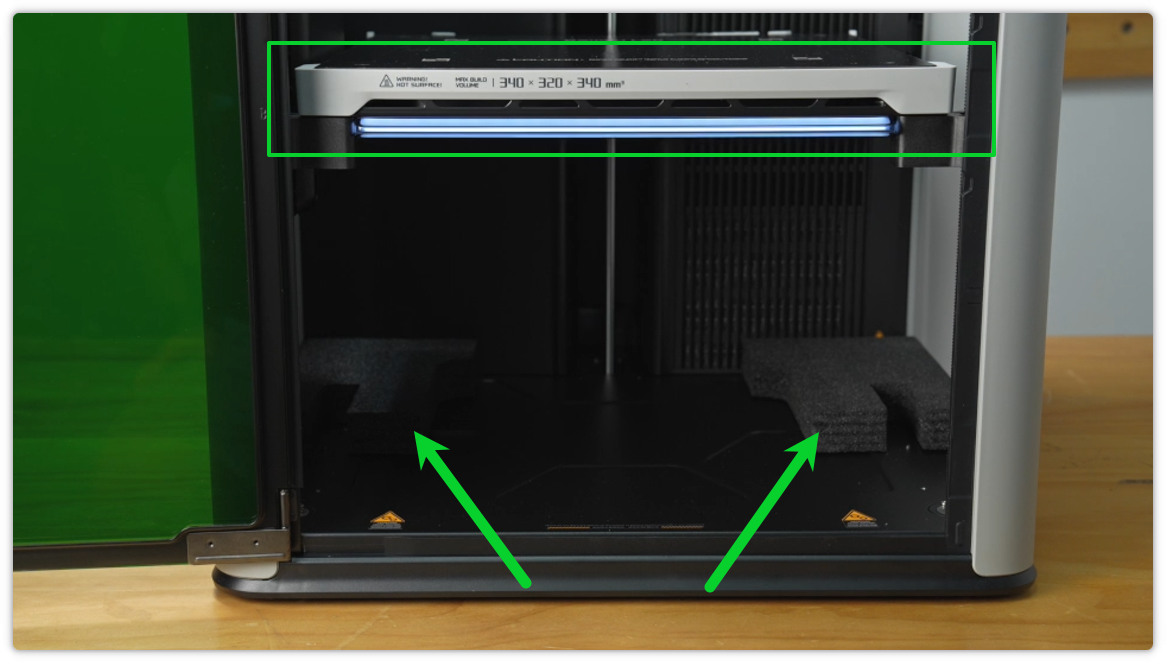

Eleve adecuadamente la cama caliente y coloque la espuma en la parte inferior de la cama caliente.

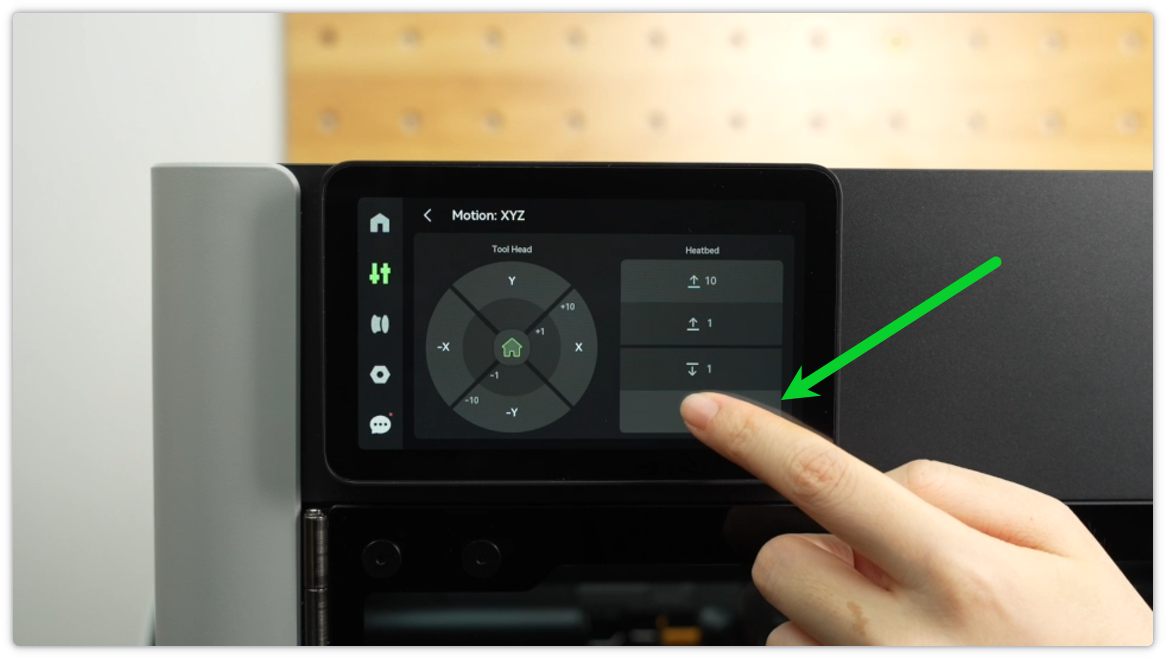

Una vez finalizado, haga clic para bajar la cama caliente en la pantalla de la impresora.

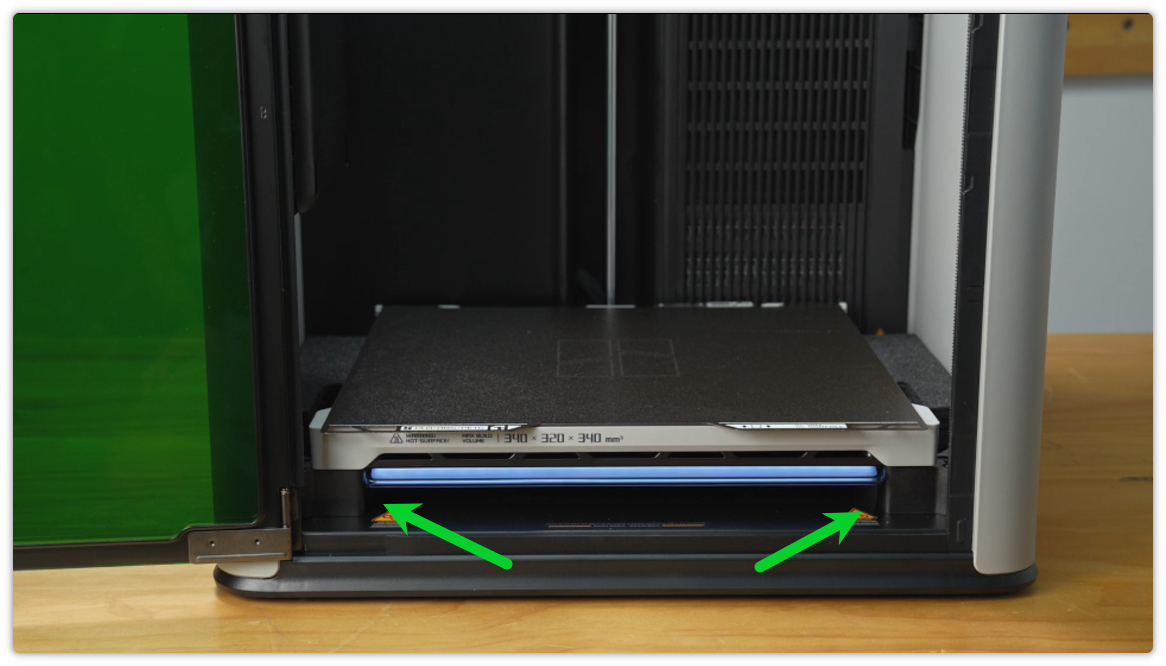

Como se muestra en la figura a continuación, la cama caliente debe presionarse contra la espuma inferior. Cuando esté cerca del fondo, es necesario bajarla 1 mm cada vez para evitar que la impresora choque con el fondo.

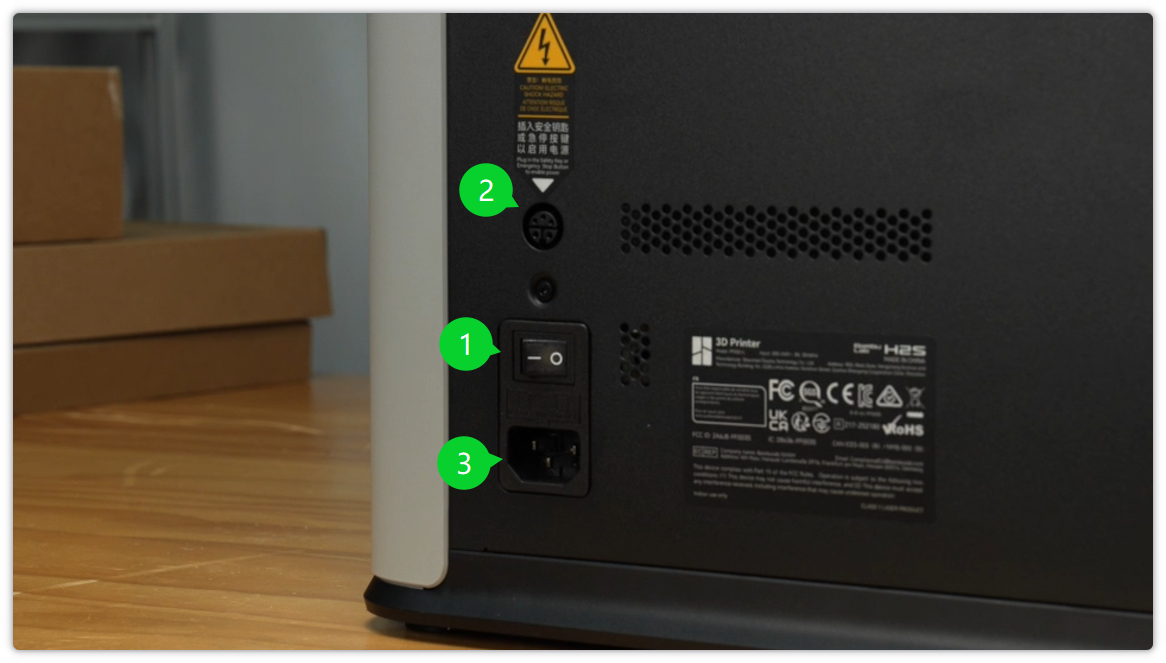

Una vez finalizado, apague la alimentación de la impresora, retire la llave de seguridad y el cable de alimentación.

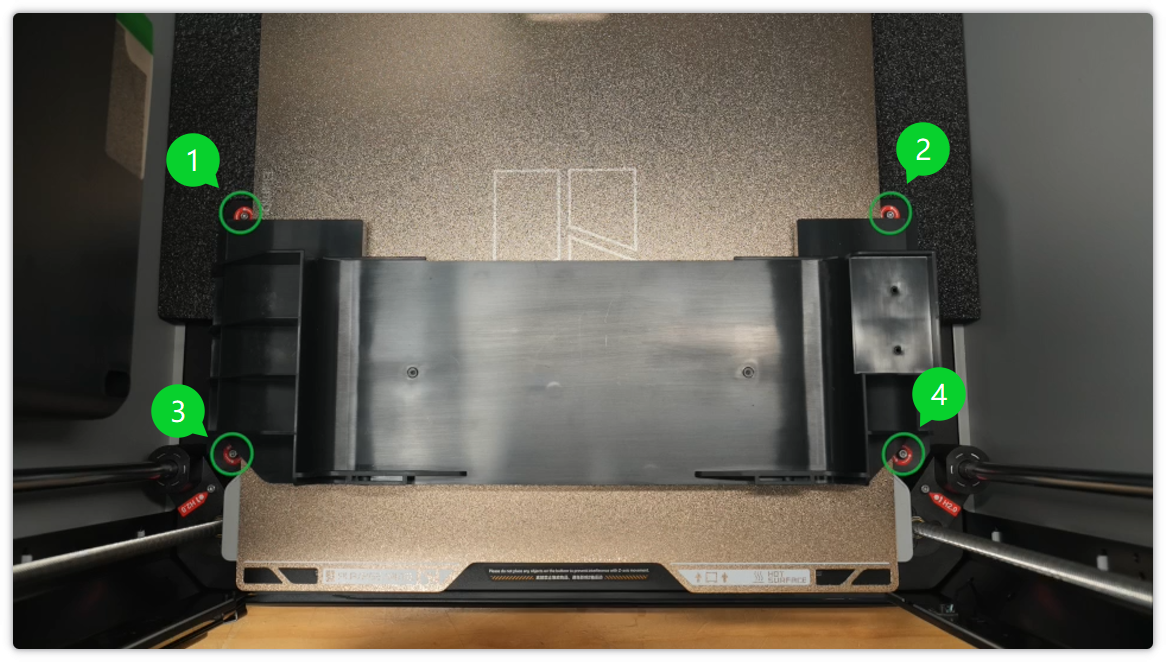

A continuación, instale el bloque de fijación y la espuma en la parte trasera de la cama caliente, y fije los 4 tornillos.
4. Instalar la espuma en cabina y fijar el ensamblaje del cabezal

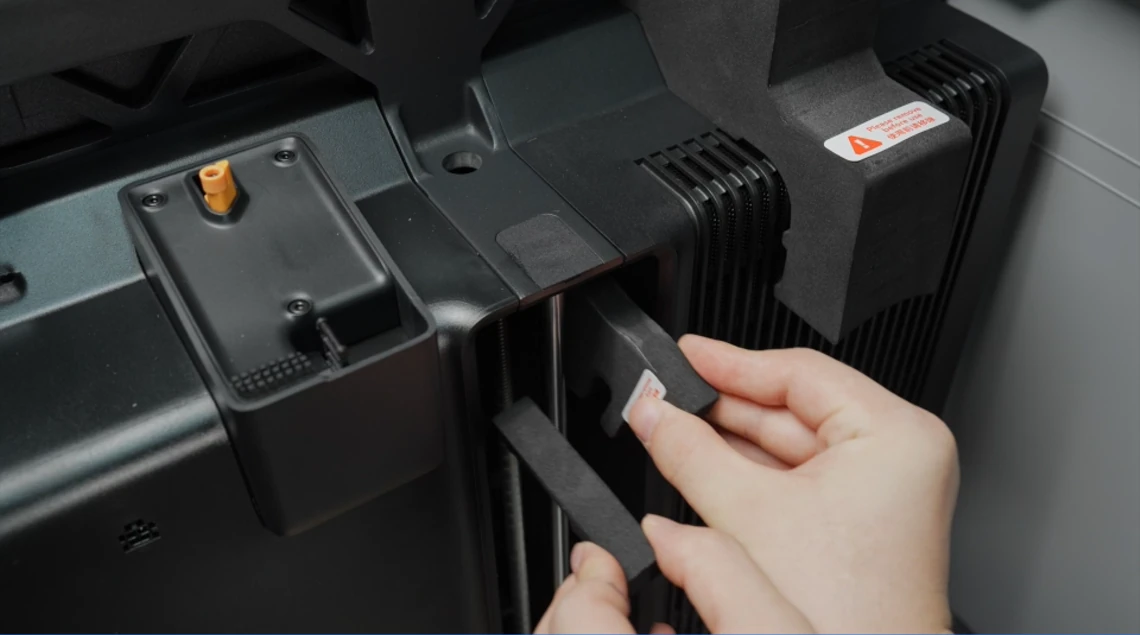

Instale la espuma en la parte superior de los husillos en ambos lados y la espuma sobre el filtro de aire.
Instale la espuma de protección para husillos en la parte trasera.

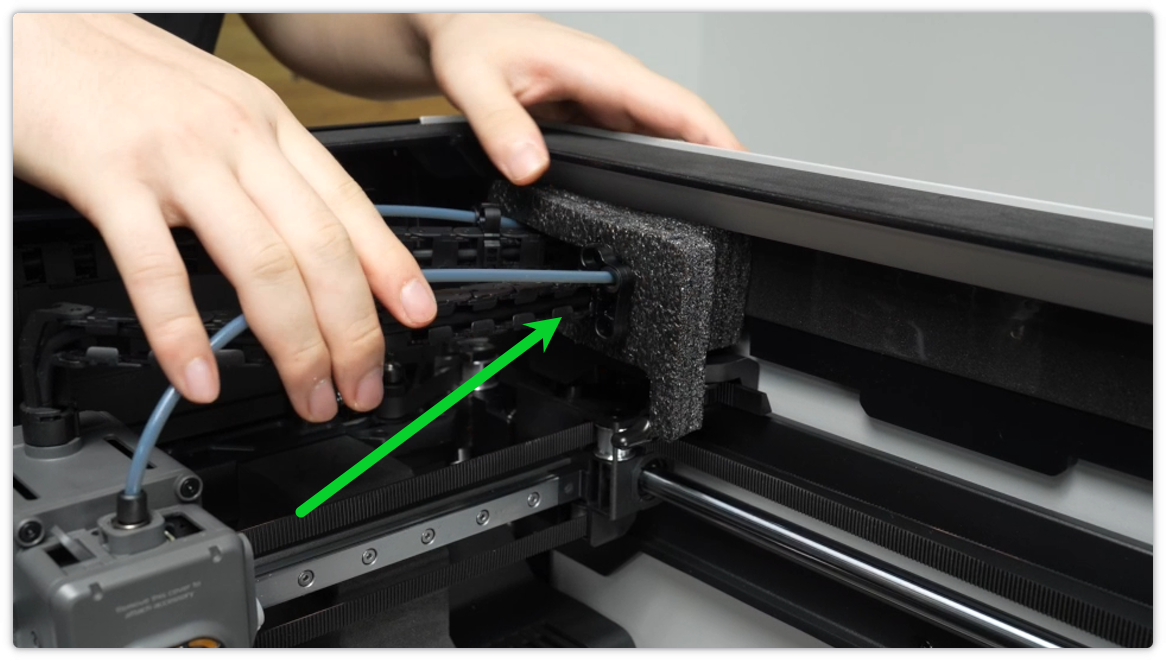

Instale espuma para fijar la cadena de cables.
Instale abrazaderas de cable en ambos lados del cabezal para fijar el cabezal y evitar que se mueva hacia los lados.
5. Fijar AMS 2 Pro
Coloque el soporte de fijación del AMS y fije los cuatro tornillos.
Inserte el AMS. Tenga en cuenta que si tiene la versión láser, debe colocar elementos como el tubo de evacuación de humo, el adaptador y el tubo de aire dentro del AMS. Para detalles, consulte Lista de empaque H2S.
Instale la espuma en la parte trasera del AMS para evitar vibraciones durante el transporte.
Instale los dos soportes de fijación del AMS a ambos lados de la parte superior.

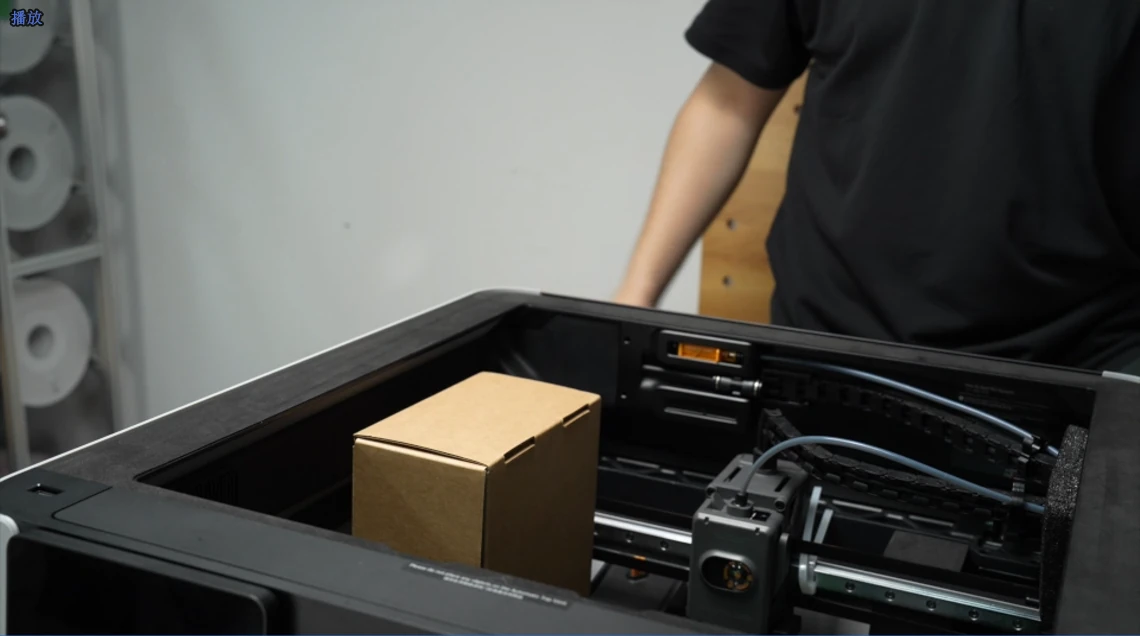

6. Colocar en la caja de accesorios (las versiones sin láser pueden omitir este paso)
7. Colocar la espuma superior

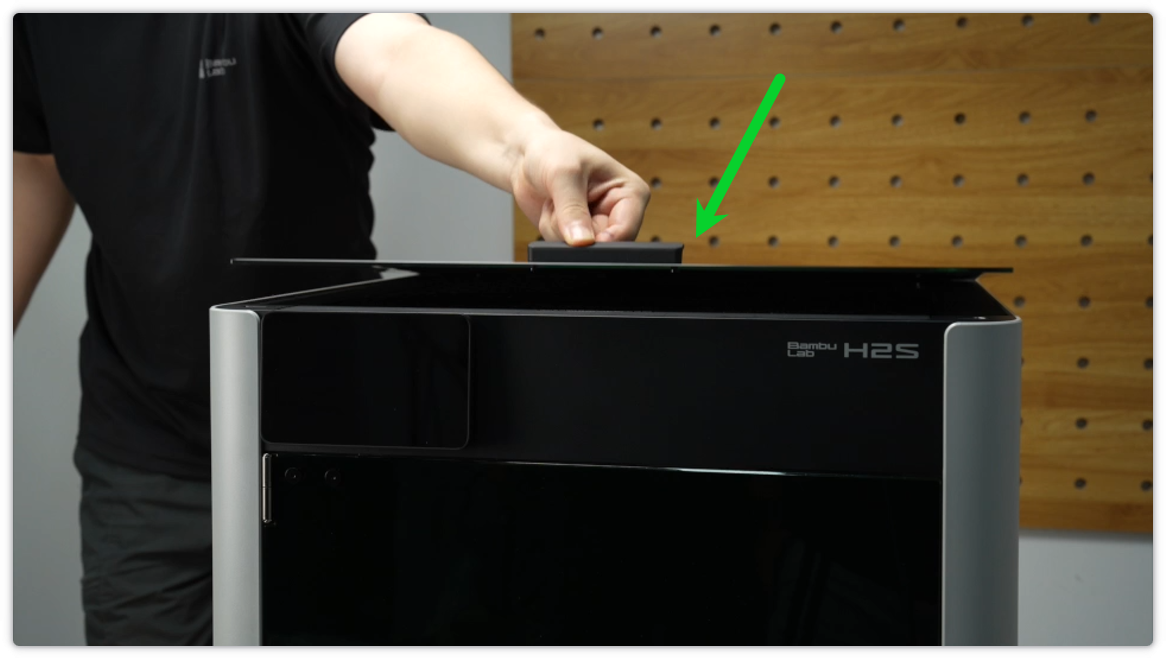

8. Instalar el vidrio de la tapa superior y pegar la cinta en la tapa superior y la puerta frontal
9. Empaquetado

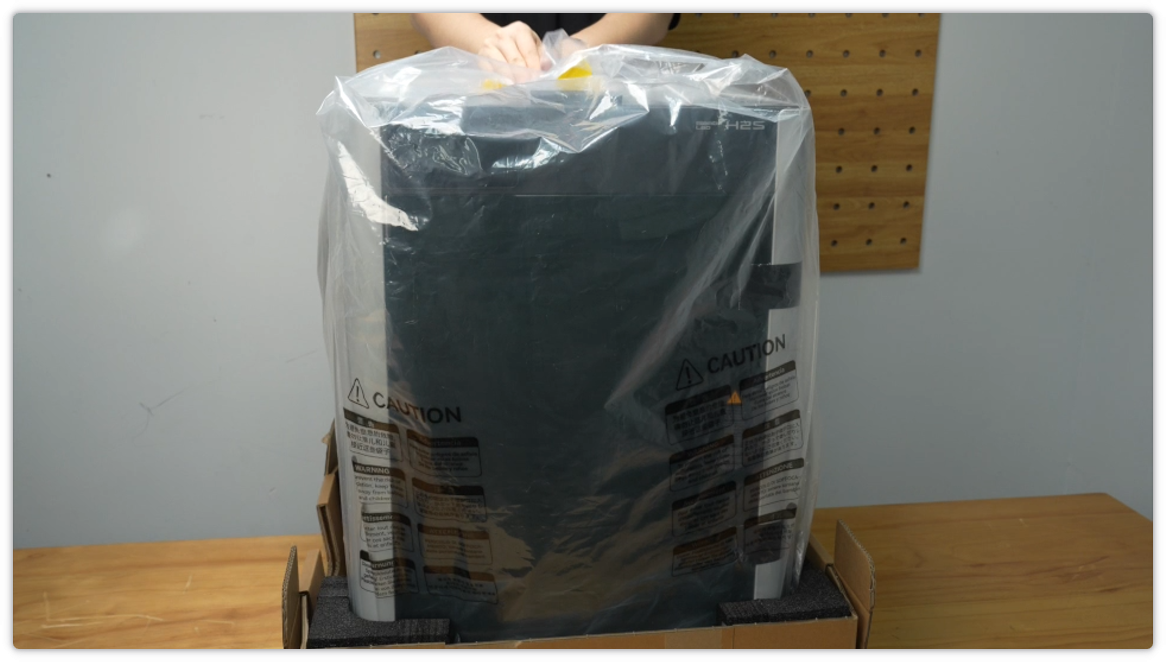

Coloque la bolsa antihumedad y cargue el dispositivo en la carcasa inferior. (Se requieren dos personas para operar el paso de carga en la carcasa inferior simultáneamente)

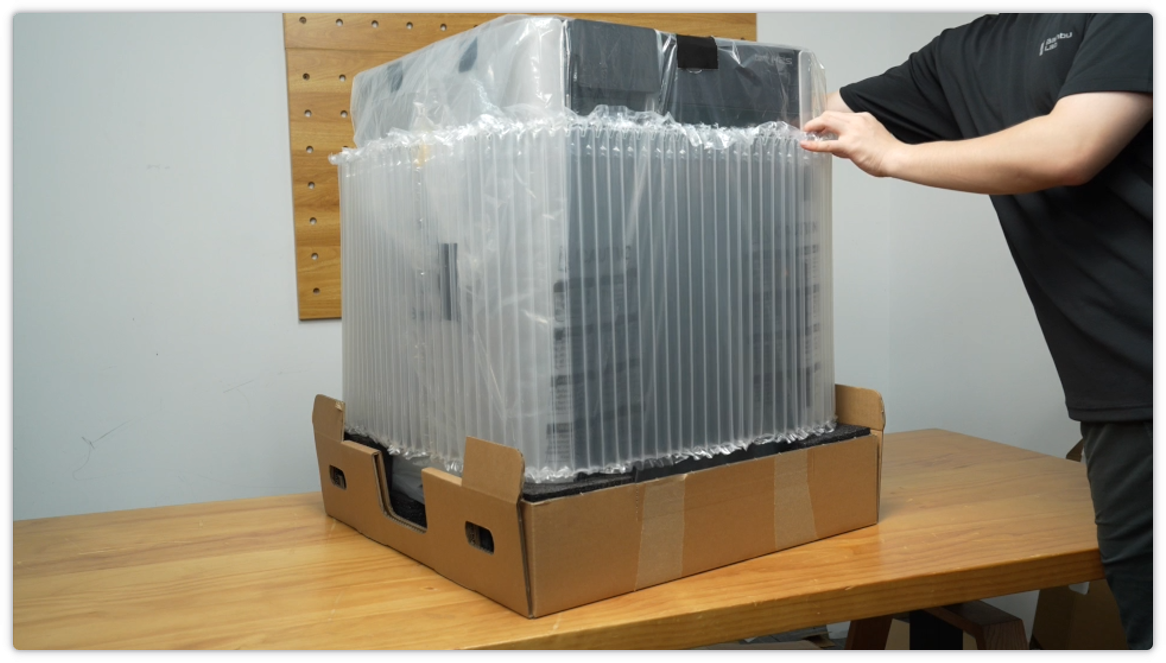

Instale la almohadilla de aire.

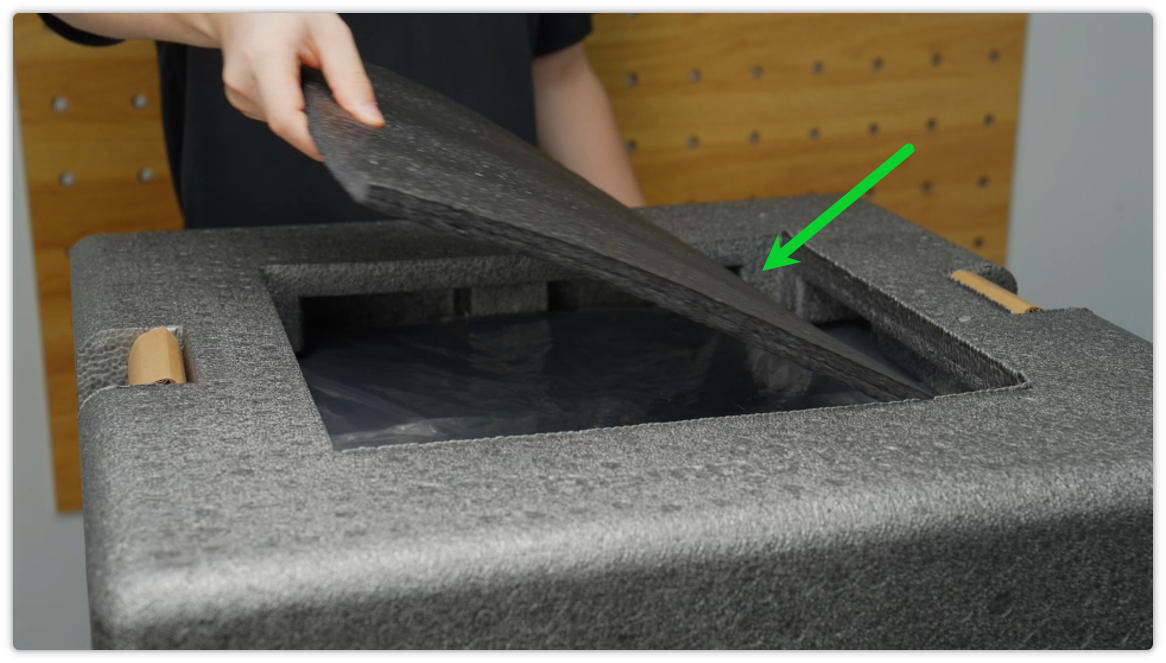

Coloque la espuma superior e inserte el cartón trasero.
Coloque la espuma direccional y luego la caja de filamento.

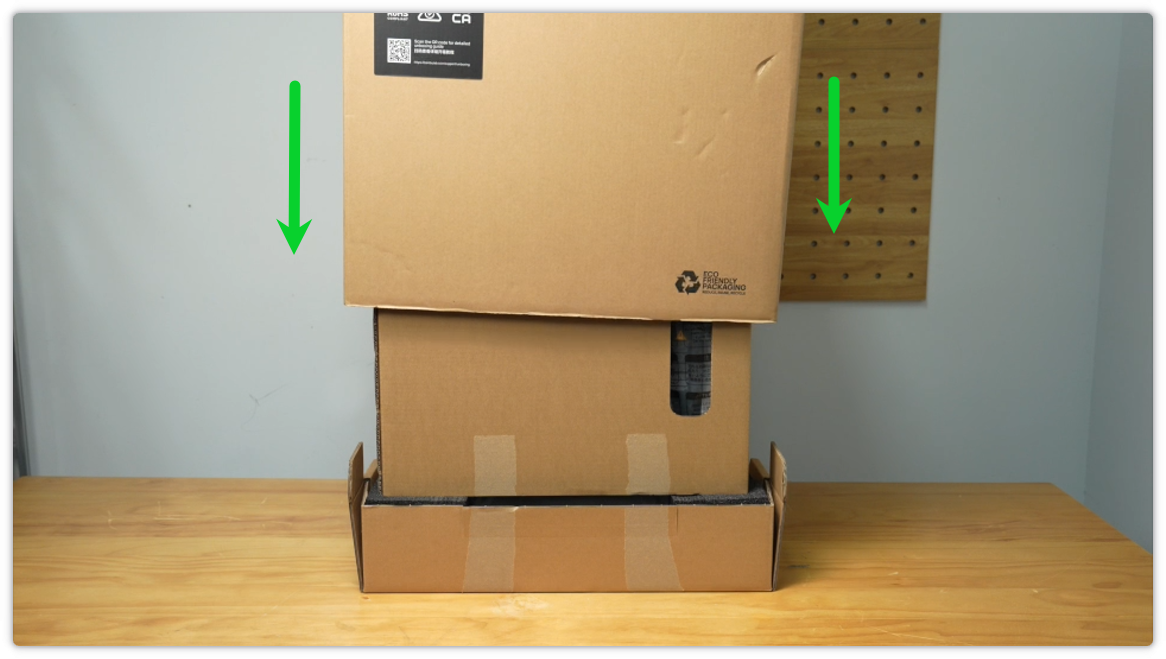

Coloque la caja exterior.
Instale las 4 correas externas y fíjelas.

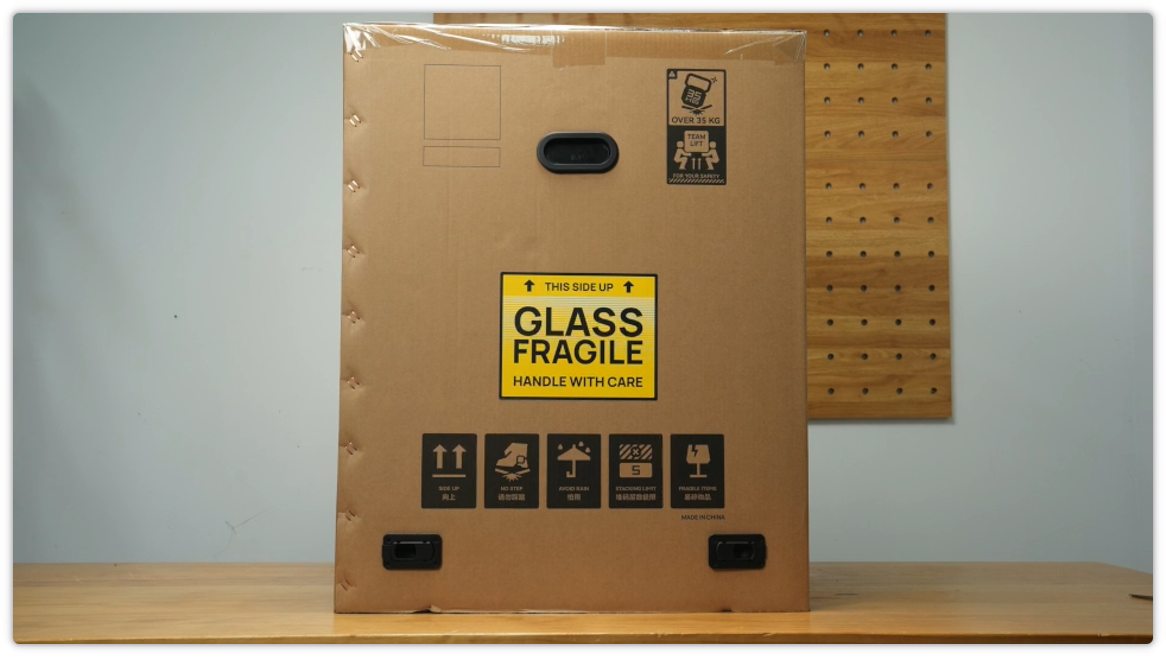

Después de la instalación, se muestra como en la figura a continuación.
