Esta página presenta una introducción a los componentes principales de la impresora 3D Bambu Lab H2S, lo que le permite comprender de manera general la impresora.
¿Cómo funciona el H2S?
La impresora 3D H2S utiliza filamento plástico para crear objetos tridimensionales capa por capa.
La mayoría del tiempo, la impresora trabaja con modelos 3D en formato STL. Antes de imprimir, estos archivos deben prepararse utilizando software de corte. Por ejemplo, en Bambu Studio, el software de corte divide el archivo STL en cientos o miles de capas delgadas. La información de cada capa se traduce luego en instrucciones de máquina que indican a la impresora exactamente cómo moverse, a qué velocidad y por qué camino.
El proceso de corte también incorpora ajustes clave en las instrucciones, como la temperatura de impresión del filamento, la velocidad de extrusión y la adición de soportes para partes sobresalientes del modelo. Estos soportes garantizan que las formas complejas se impriman con éxito.

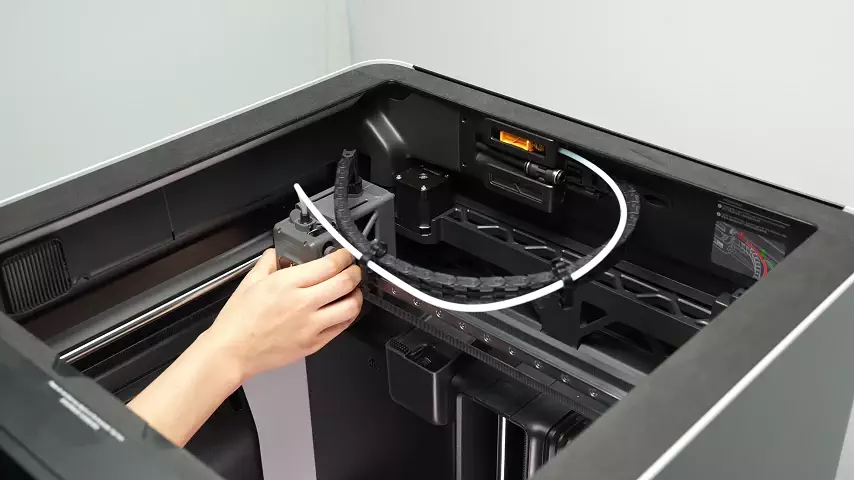

Sistema de Movimiento CoreXY
La impresora Bambu Lab H2S utiliza un sistema de movimiento CoreXY. Este diseño depende de dos motores paso a paso que trabajan en conjunto, junto con múltiples poleas de seguimiento, para mover el cabezal con precisión.

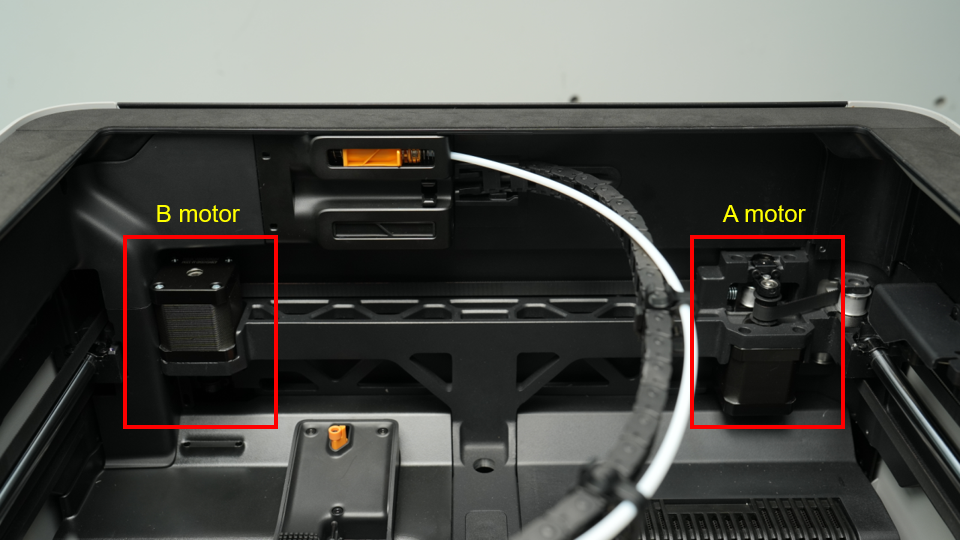

Cada motor está conectado al cabezal mediante su propia correa de sincronización. Al coordinar el movimiento de ambas correas, la impresora controla con alta precisión la posición y dirección del cabezal. Esta configuración permite impresiones rápidas, precisas y eficientes manteniendo una masa móvil baja, lo que mejora la calidad de impresión.

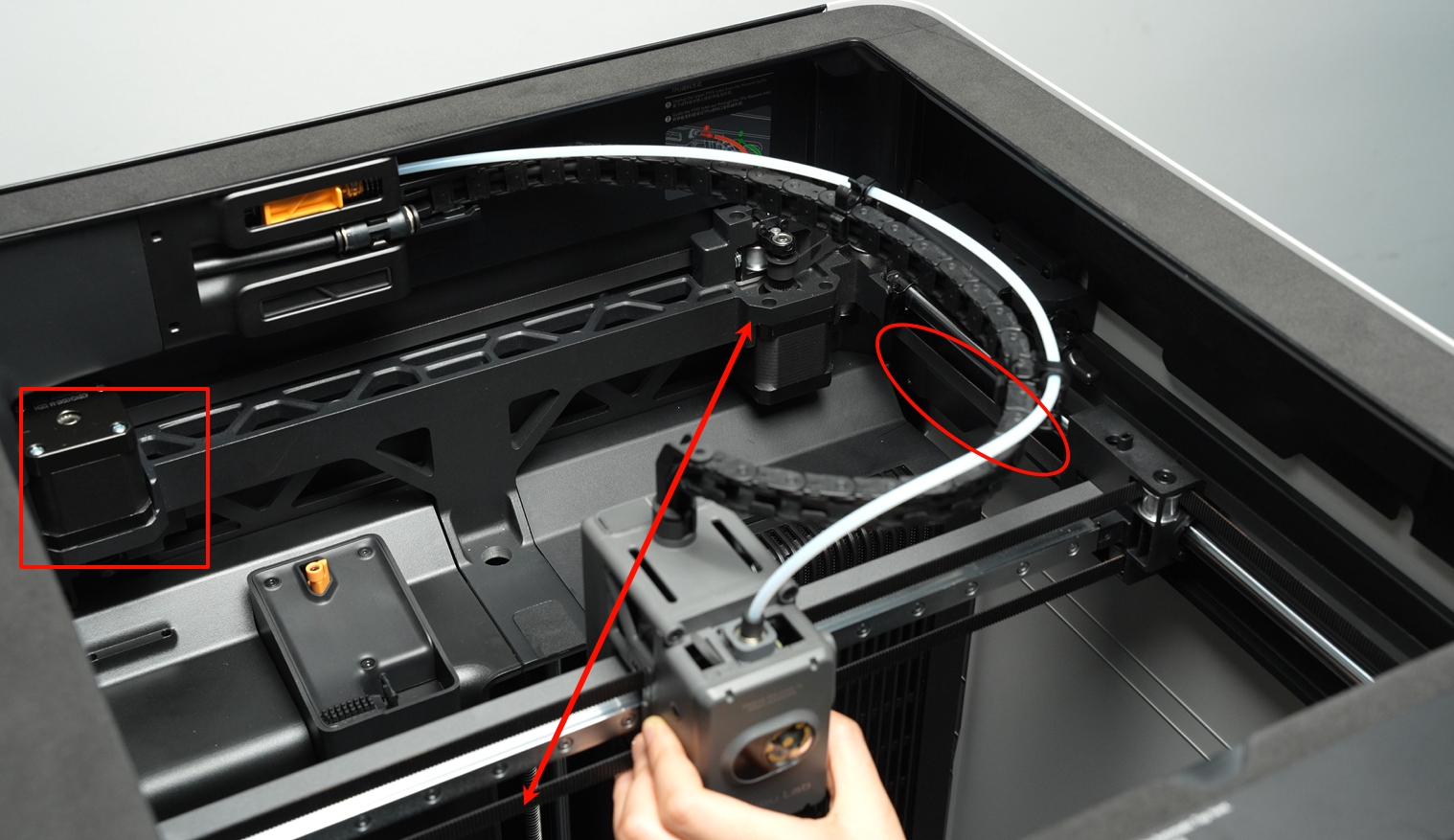

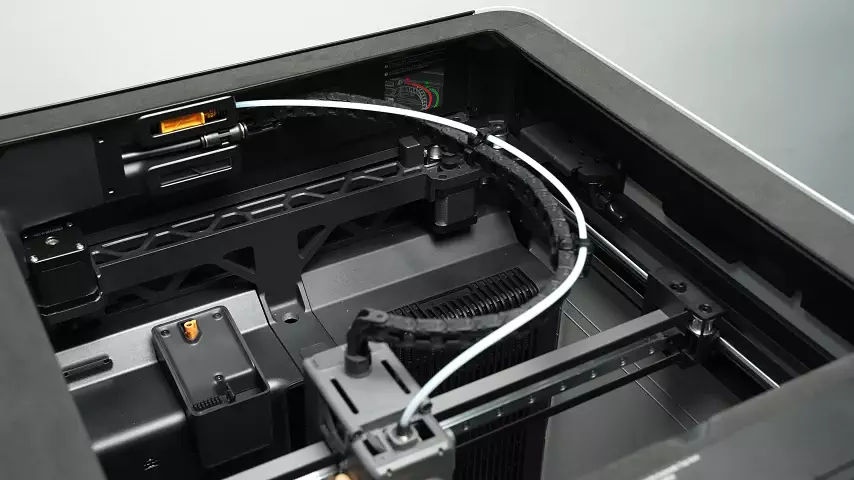

El Motor A y el Motor B controlan independientemente dos conjuntos de correas en el sistema CoreXY. Como se muestra en la imagen animada a continuación, cuando solo opera el Motor B del lado izquierdo, impulsa únicamente la correa inferior para moverse, causando que el cabezal se desplace diagonalmente a un ángulo de 45°.

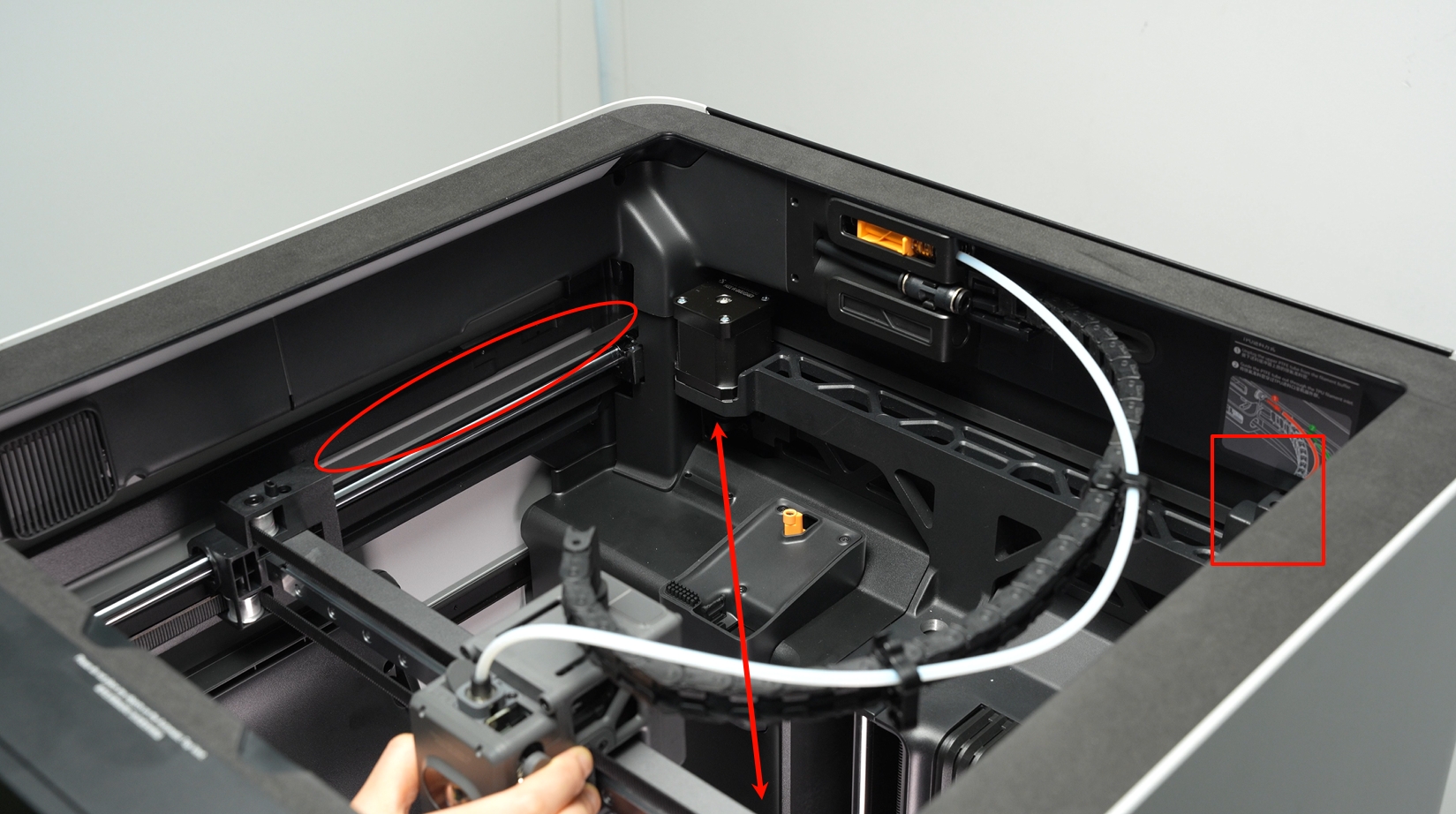

De manera similar, cuando opera solo el Motor A del lado derecho, impulsa la correa superior para moverse, causando que el cabezal se desplace diagonalmente en la dirección opuesta de 45°.
Comparado con impresoras 3D cartesianas tradicionales, el sistema de movimiento CoreXY del H2S ofrece velocidades de impresión más rápidas. Esto se debe a que las partes móviles en una configuración CoreXY son más ligeras, lo que reduce la inercia y permite que el cabezal acelere y cambie de dirección más rápidamente. Este peso reducido es un factor clave para lograr impresiones de alta velocidad y alta calidad.
Para profundizar en cómo funciona el sistema de movimiento CoreXY, puede explorar este enlace.
Eje Z
El eje Z de la impresora está impulsado por tres husillos, todos conectados a un único motor paso a paso Z mediante una correa. Esta configuración garantiza un movimiento vertical estable y uniforme de la placa de impresión, también conocida como cama caliente.
Al salir de fábrica, el H2S ya está nivelado. Antes de su primera impresión, solo debe retirar los cuatro tornillos que fijan el eje Z a la base. Guarde estos tornillos en un lugar seguro, ya que los necesitará nuevamente si alguna vez desarma el eje Z para mantenimiento o transporta la impresora.
Caja de la Impresora
La impresora H2S está disponible en dos variantes: la Versión Estándar y la Versión Laser.
La Versión Laser incluye por defecto un panel de protección láser, mientras que la Versión Estándar utiliza paneles regulares. Si desea agregar un módulo láser a la Versión Estándar, necesitará un kit de actualización futuro, que incluye una puerta frontal de policarbonato verde (PC) y una cubierta protectora superior negra. Sin estos componentes de seguridad instalados, la impresora desactivará automáticamente la función láser.
La H2S también cuenta con un sistema de detección de apertura de puerta para la puerta frontal y la cubierta superior.
- Si el módulo láser está instalado y se abre una puerta, la impresora muestra inmediatamente un mensaje de error rojo y pausa el trabajo por seguridad.
- Si no se usa ningún módulo láser, la impresora muestra una advertencia naranja "puerta abierta" en el HMS (Sistema de Monitoreo de Salud) pero continúa imprimiendo.

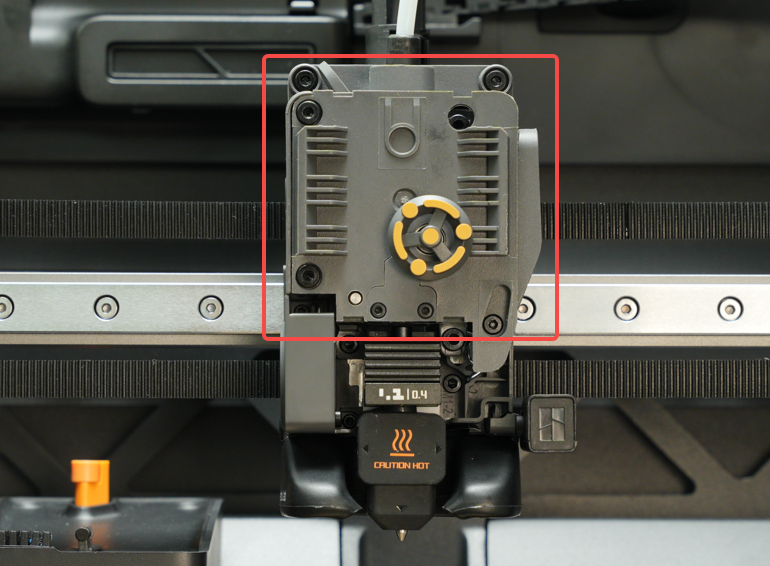

Extrusor
El extrusor es la parte de la impresora que alimenta el filamento a la boquilla, donde se funde y deposita para formar el objeto impreso.
Consta de componentes clave como el motor del extrusor y las engranajes del extrusor. El motor del extrusor extrae el filamento de la bobina y lo empuja hacia el hotend, donde se calienta y funde. Las engranajes del extrusor sujetan el filamento para garantizar una alimentación suave y constante.
El control preciso de la cantidad de filamento que pasa por el hotend es esencial para la precisión y calidad de impresión, lo que convierte al motor del extrusor en uno de los componentes más importantes de toda la impresora 3D.
Dentro del extrusor, la guía de filamento dirige el filamento hacia la boquilla, manteniéndolo alineado durante la alimentación. Esta guía se puede retirar si necesita verificar obstrucciones dentro del extrusor o justo por encima de la boquilla, lo que resulta útil para mantenimiento y solución de problemas.
La guía de filamento es un componente esencial del extrusor, ya que garantiza que el filamento permanezca restringido y se alimente suavemente al hotend. Sin ella, el rendimiento e fiabilidad de impresión pueden verse afectados.
En el lateral del extrusor hay una palanca del cortador de filamento. Cuando se afloja esta palanca, puede acceder y revisar las engranajes del extrusor para verificar cualquier acumulación de material. Si observa residuos de filamento en los dientes de las engranajes, se pueden limpiar para mantener una alimentación suave y constante del filamento.
Sensor de Filamento
Montado en la parte superior del extrusor, el sensor de filamento detecta si hay filamento presente. Si se agota el filamento, el sensor envía una señal a la impresora para pausar y solicitar un cambio de filamento.
El sensor se puede retirar para mantenimiento o solución de problemas, pero debe tener cuidado de no dañar el cable fino de cinta. Su retiro puede ayudar a resolver atascos de filamento o permitir limpiar alrededor de las engranajes del extrusor.
Cortador de Filamento
La palanca del cortador de filamento se encuentra en el lado derecho del conjunto del extrusor y controla el movimiento de la hoja cortadora. También contiene un imán para detección de posición.
Durante el proceso de corte de filamento, presionar la palanca empuja la hoja cortadora para cortar el filamento. Cuando se combina con el tope del cortador de filamento en la estructura de la impresora y el AMS (Sistema de Material Automático), este mecanismo puede cortar y reemplazar automáticamente el filamento, permitiendo impresión multicolor o multimatéria. Después de completar el corte, la palanca vuelve automáticamente a su posición original.
La palanca también tiene un imán alineado horizontalmente con un sensor de efecto Hall dentro del cabezal. Esto permite a la impresora detectar la posición exacta de la palanca del cortador, garantizando una operación precisa y confiable.
Tope del Cortador de Filamento
El H2S cuenta con un tope del cortador de filamento plegable en el lado derecho, contra el cual presiona la palanca del cortador para realizar la acción de corte.
Durante la operación, el tope puede moverse entre tres posiciones:
- Posición cero: La mayoría del tiempo, el tope permanece en esta posición para no interferir con la impresión.
- Posición de trabajo: Cuando se necesita cortar el filamento, el tope se mueve a esta posición para soportar el cortador.
- Posición de evitación para homing del cabezal: Para evitar interferencias con el retorno a cero XY, el tope se mueve a una posición de evitación cuando el cabezal regresa a cero.
A diferencia de las impresoras X1 y P1, el rodillo de expulsión del cortador del H2S no limita el movimiento del cabezal. Esto significa que la impresora puede usar el rango completo de impresión X e Y sin ajustes especiales.

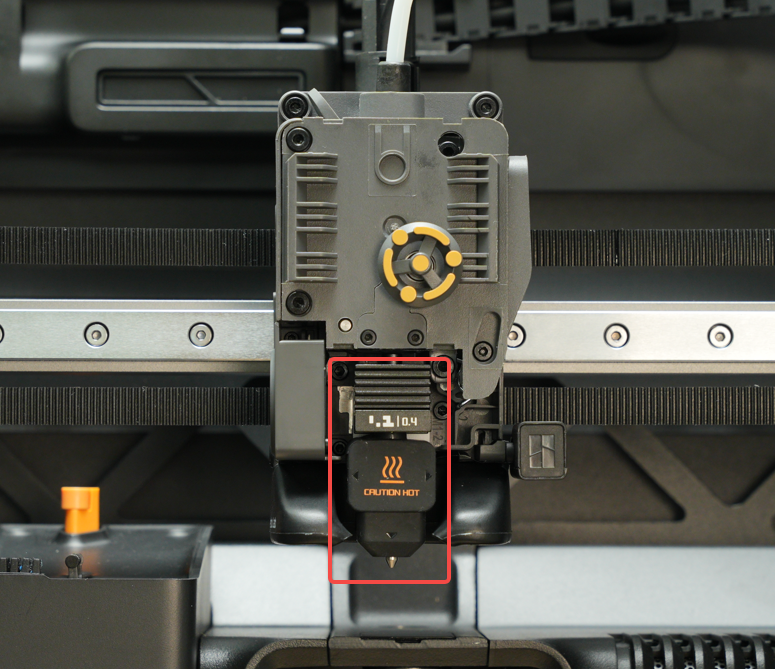

Hotend
El conjunto del hotend es un componente central del cabezal. Incluye el conjunto de calentamiento del hotend y la boquilla, que a su vez contiene varias partes clave:
- Extremo frío (disipador de calor): Mantiene la parte superior del filamento fría para evitar fundición prematura.
- Hotend: La sección donde el filamento se calienta y funde.
- Calceta de silicona: Proporciona aislamiento para la boquilla, manteniendo la estabilidad de temperatura y mejorando la calidad de impresión.
El hotend puede alcanzar una temperatura máxima de 350°C, permitiendo trabajar con una amplia gama de filamentos. Calienta el filamento a la temperatura especificada, y el material fundido se deposita en capas delgadas para construir gradualmente el modelo 3D.
Diferentes filamentos requieren diferentes temperaturas de impresión. Por ejemplo:
- PLA: 210–220°C
- PPA: 300–320°C
Al igual que la serie A1, el H2S fija el calentador del hotend y el sensor de temperatura NTC directamente en la base de calentamiento del conjunto de calentamiento del hotend. Este diseño simplifica la interacción con la boquilla y, gracias al cierre rápido sin herramientas, facilita el cambio de boquilla.
El H2S mejora el rendimiento del hotend de dos maneras:
- Mayor potencia de calentamiento: Potencia de calentamiento aumentada y una zona de fusión más grande para una mejor fluidez del filamento.
- Materiales mejorados: El conjunto de calentamiento del hotend utiliza una base aislante de cerámica de circonia y una base de conducción térmica de cobre, mejorando la rigidez y reduciendo los errores de deformación térmica.

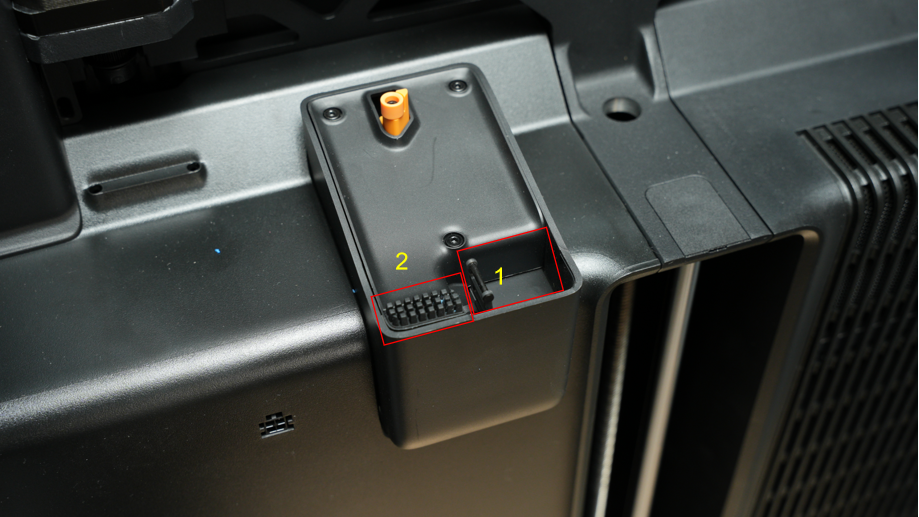

Conducto de Purga y Limpiador de Purga
El conducto de purga y el limpiador de purga son componentes clave del H2S que ayudan a eliminar el exceso de filamento y mantener la boquilla limpia.
Este sistema incluye un mecanismo de resorte y un componente de limpieza de boquilla. Durante su funcionamiento, la boquilla primero pasa sobre una tira de limpieza gruesa (marcada como 1) para eliminar residuos de filamento más grandes. Luego se desplaza sobre una tira de silicona (marcada como 2) para una limpieza fina, asegurando que la punta de la boquilla esté completamente limpia y lista para imprimir con precisión.
Componente de expulsión de filamento
Este componente gestiona el desecho eficiente de grandes trozos de filamento descartados de la boquilla durante la etapa de preparación de impresión. Incluye una tira de limpieza para recolectar residuos y una placa receptora de material para transportarlos. Esto garantiza que el filamento descartado se gestione adecuadamente, permitiendo impresiones suaves e interrumpidas. El sistema de expulsión de material es importante durante varias operaciones, incluyendo el inicio de la impresora, pausar y reanudar impresiones, cargar y descargar filamento, y impresión multicolor.
Componente de limpieza de boquilla
Se utiliza para limpiar la boquilla antes de iniciar una tarea de impresión. Después de iniciar cada tarea de impresión, la acción de limpieza se ejecuta automáticamente sin intervención manual.
Cama caliente
La cama caliente se utiliza para calentar la superficie de impresión y ayudar a que las capas impresas se adhieran mejor a la placa de impresión. Sin una superficie calentada, el filamento podría no adherirse bien a la placa o provocar deformación.
El H2S ajusta automáticamente la temperatura de la cama caliente según el tipo de filamento, con una temperatura máxima de 120°C. Por ejemplo:
- PLA: 35–45°C en una placa de impresión de baja temperatura para evitar deformación
- ABS o PC: 100–110°C para mantener la adherencia de capas y evitar deformación
El área máxima imprimible en la cama caliente es de 340 × 320 mm², proporcionando un amplio espacio de trabajo para diversos modelos 3D.

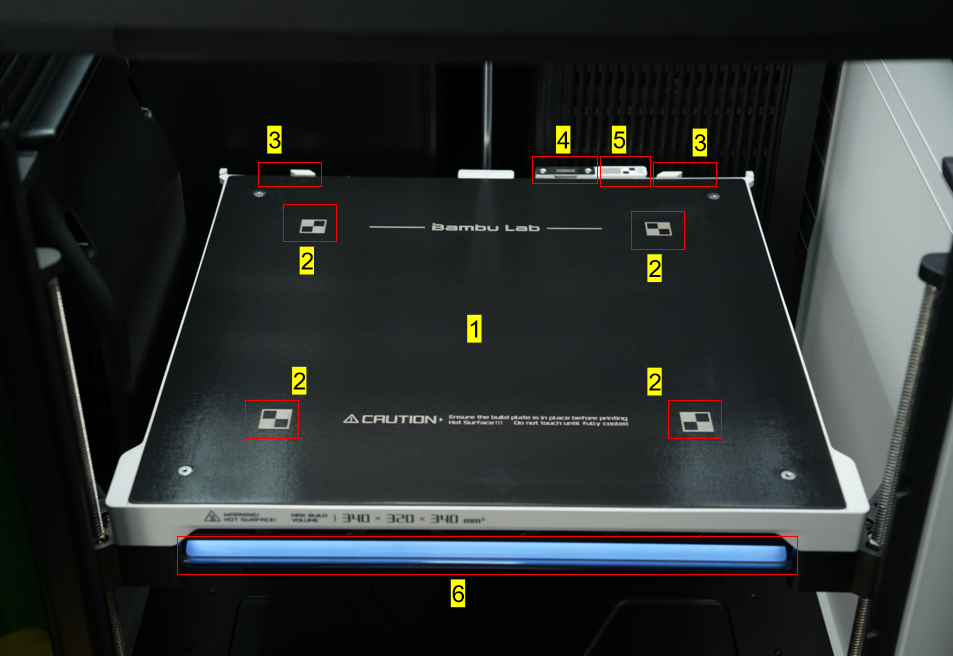

La cama caliente del impresor H2S está compuesta por varias partes clave:
- Zona de calentamiento - La superficie completa de la cama caliente que se calienta. Es una superficie magnética que mantiene la placa en su lugar.
- Marcadores de calibración - Utilizados para calibrar la cámara de vista superior y la cámara de vista en vivo.
- Bloques de posicionamiento de placa de impresión - Utilizados para ayudar a colocar la placa de impresión con precisión en la cama caliente.
- Hoja de limpieza de boquilla - La boquilla se desplaza sobre esta hoja para asegurar que la punta de la boquilla permanezca suave y libre de residuos.
- Etiqueta de calibración - Utilizada para calibrar la cámara del cabezal proporcionando una imagen estable y consistente.
- Luz de estado - La barra de luces debajo de la placa de impresión que muestra diferentes patrones de iluminación para indicar el estado operativo actual de la impresora, como inactivo, preparación, impresión o error.

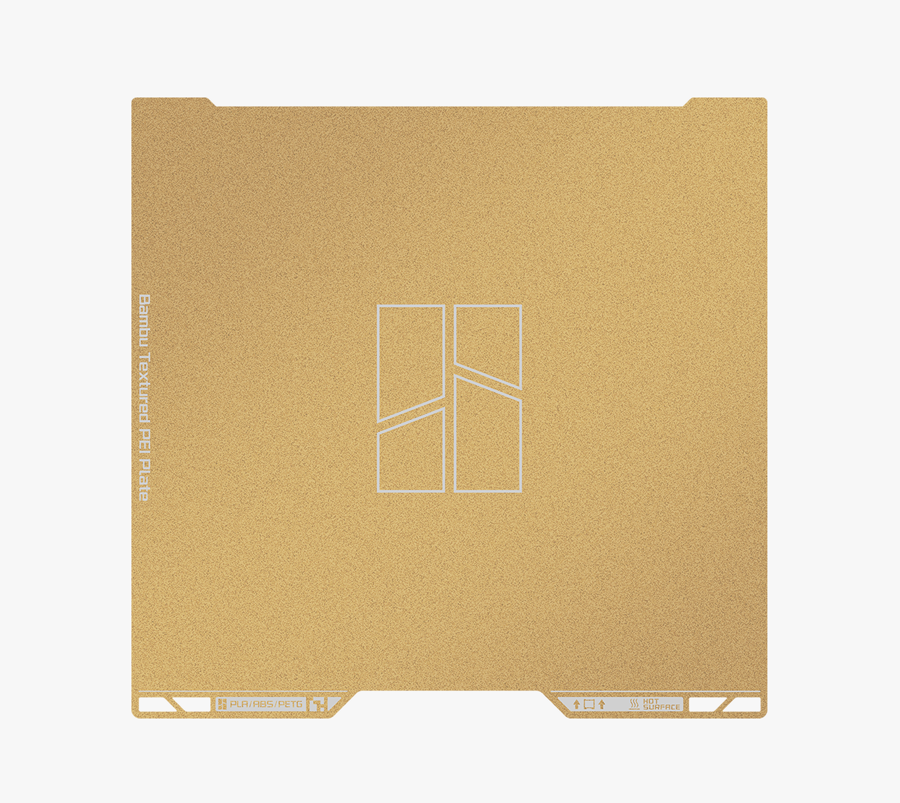

Placa de impresión
El H2S incluye una placa Texturizada PEI dorada, que está adherida magnéticamente a la cama caliente y sirve como superficie primaria de impresión. Esta placa de impresión flexible mejora la adherencia de impresión mientras facilita la retirada de modelos. Simplemente doblando ligeramente la placa, los objetos impresos se separan sin esfuerzo.
Sistema de enfriamiento y sistema de calentamiento

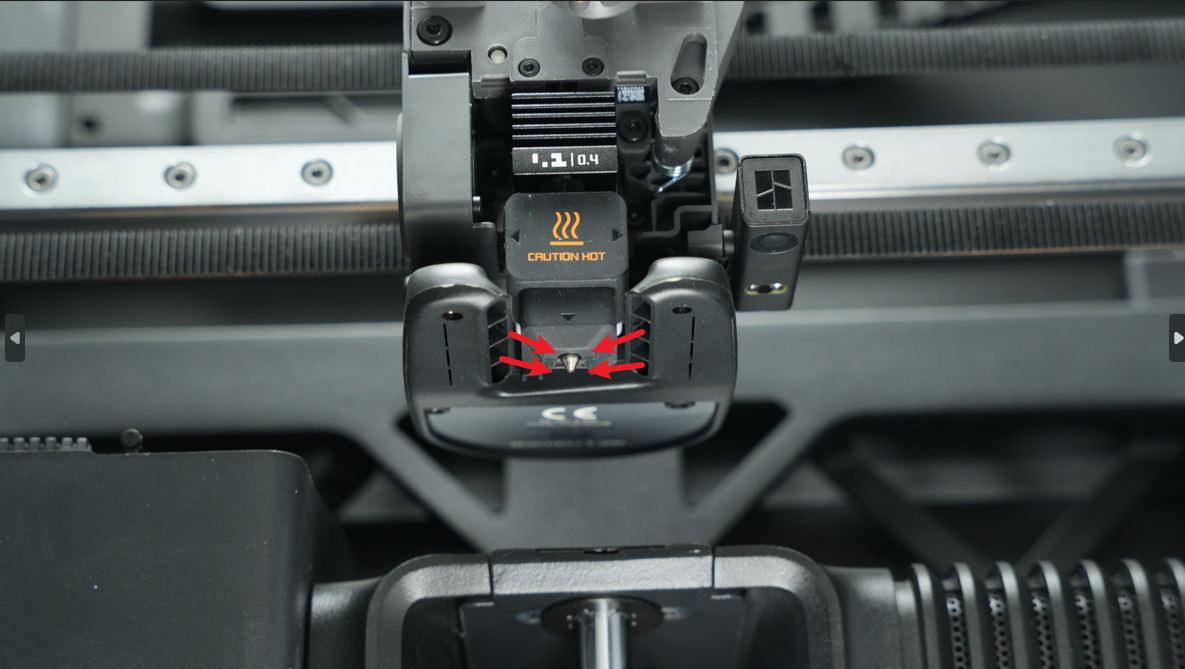

Ventilador de capa y conducto de aire
La impresión rápida y de alta calidad requiere un enfriamiento efectivo de las capas impresas. El H2S está equipado con un ventilador centrífugo 5015 personalizado y un conducto de aire dedicado. El ventilador de capa sopla aire a través del conducto, dirigiéndolo con precisión al área cercana a la boquilla. Este flujo de aire dirigido enfría rápidamente el filamento depositado, ayudando a mejorar la adherencia de capas, evitar deformaciones y mantener la calidad general de la impresión.

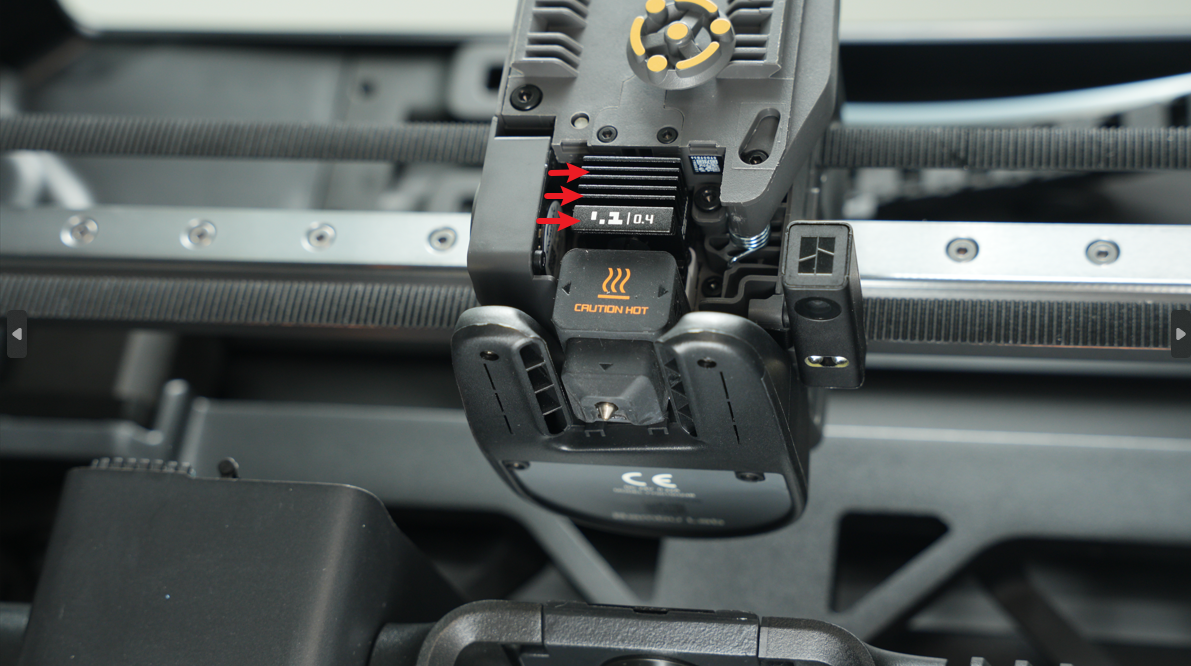

Ventilador del hotend y conducto de aire
El H2S cuenta con un ventilador de enfriamiento del hotend ubicado en el lado izquierdo del hotend. El aire del ventilador se dirige hacia el disipador de calor del hotend mediante un conducto de aire cuidadosamente diseñado, ayudando a mantener temperaturas estables en el hotend. Esto evita sobrecalentamiento, mejora la calidad de impresión y reduce el riesgo de obstrucciones en la boquilla, asegurando impresiones consistentes y confiables.
Ventilador de enfriamiento auxiliar
El H2S incluye un ventilador de enfriamiento auxiliar para proporcionar flujo de aire adicional y mejorar la calidad de impresión. Mientras el ventilador de enfriamiento de capa maneja la mayoría de las tareas de impresión, las piezas pequeñas o intrincadas pueden no enfriarse lo suficientemente rápido, lo que puede causar deformación o adherencia débil de capas.
El ventilador auxiliar crea un flujo de aire controlado sobre las capas recién impresas, ayudándolas a solidificarse de manera uniforme. Esto reduce el colapso, mejora los voladizos y es especialmente útil al imprimir a altas velocidades o con materiales que requieren enfriamiento preciso, como el PLA.

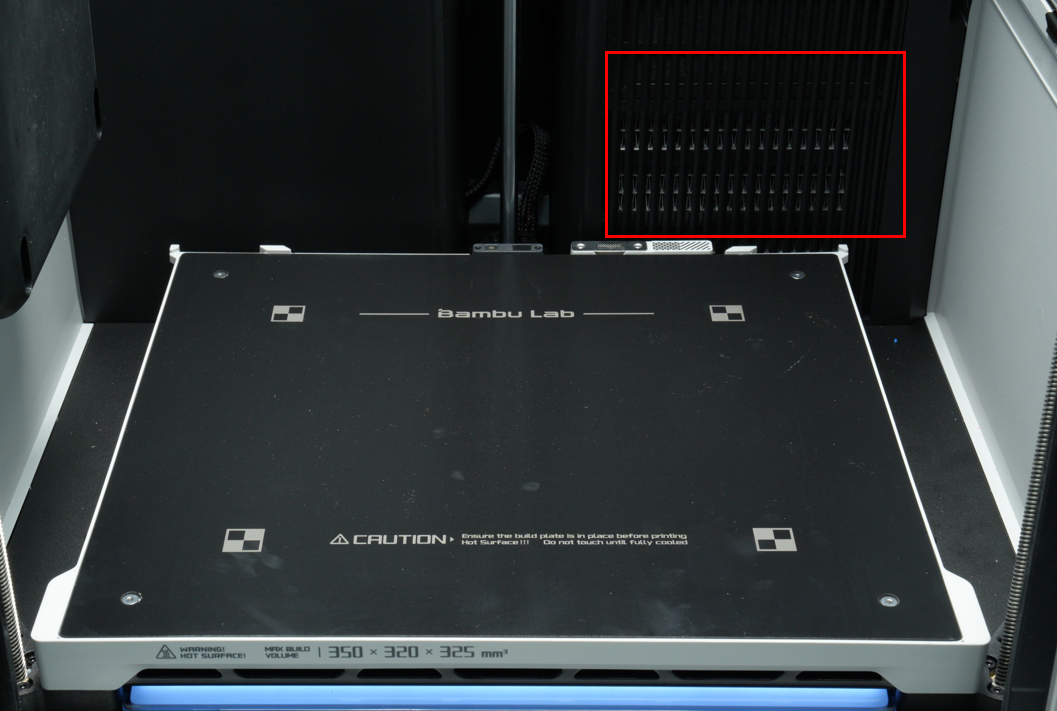

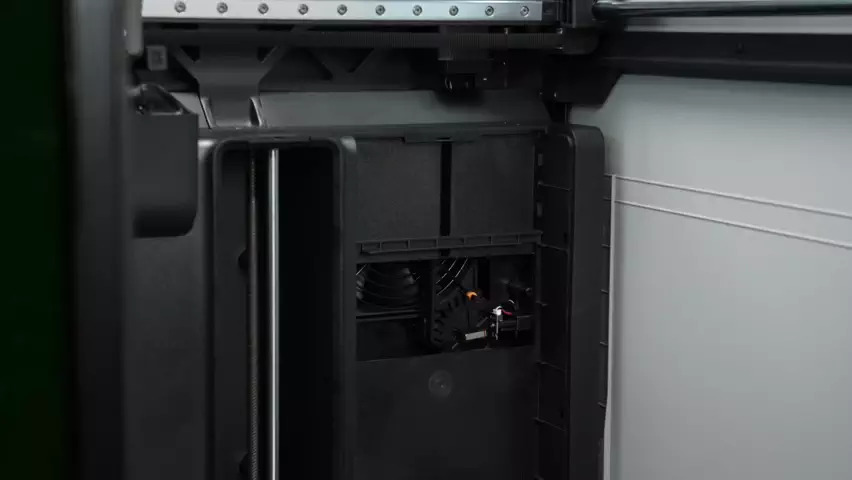

Ventilación de entrada de cámara
La ventilación de entrada automática de cámara está ubicada en la parte superior de la impresora, en la parte frontal. Está controlada automáticamente para permitir que aire fresco exterior sea absorbido en la cámara cuando el ventilador de exhaust lo expulsa por la ventilación de salida.
Cuando la impresora H2S está inactiva o imprimiendo sin la calefacción de cámara habilitada, entra en modo de enfriamiento para gestionar las temperaturas internas.

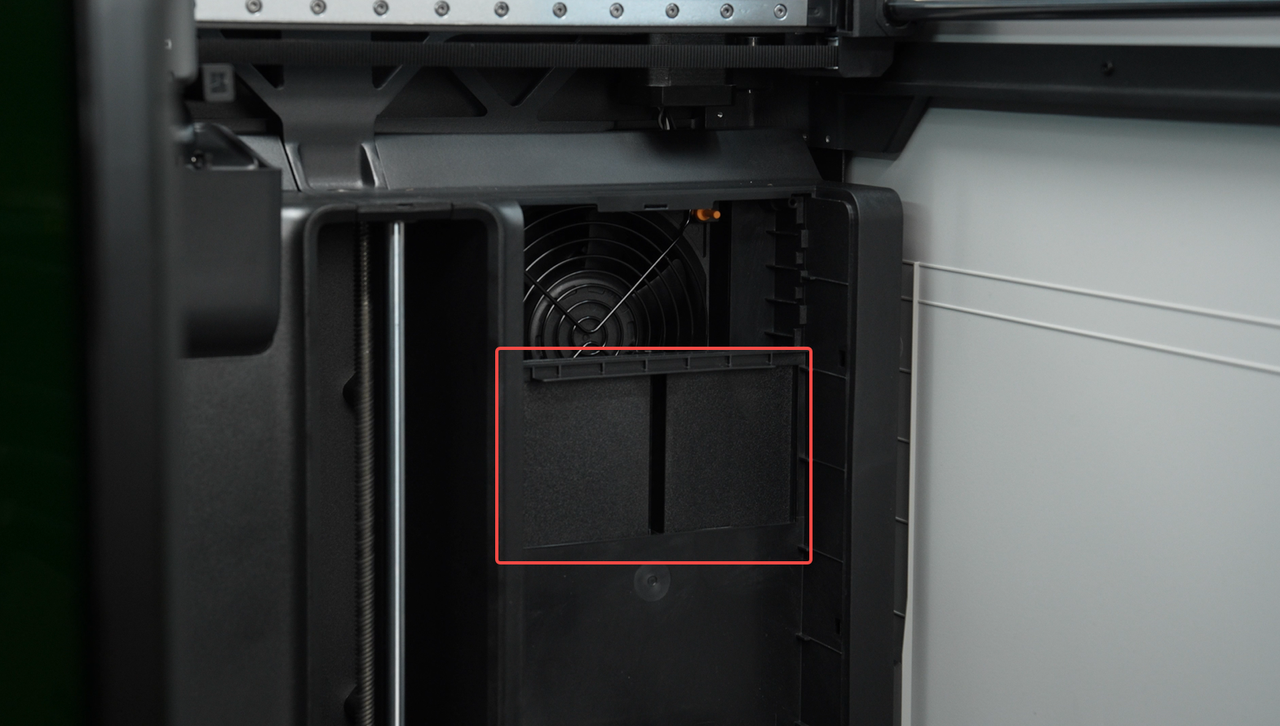

- En modo de enfriamiento, la cubierta del filtro de cámara permanece abierta.
- La rejilla de exhaust y la ventilación de entrada de cámara se abren en coordinación con el ventilador de exhaust de la cámara, permitiendo que el aire circule entre la carcasa de la impresora y el entorno exterior. Esto ayuda a reducir la temperatura interna.
Para equilibrar la eficiencia de enfriamiento con los niveles de ruido, el ventilador de exhaust ajusta automáticamente su velocidad: aumenta a medida que sube la temperatura de la cámara durante la impresión y disminuye hasta aproximadamente un 30% cuando la cámara está fría y la demanda de enfriamiento es baja.

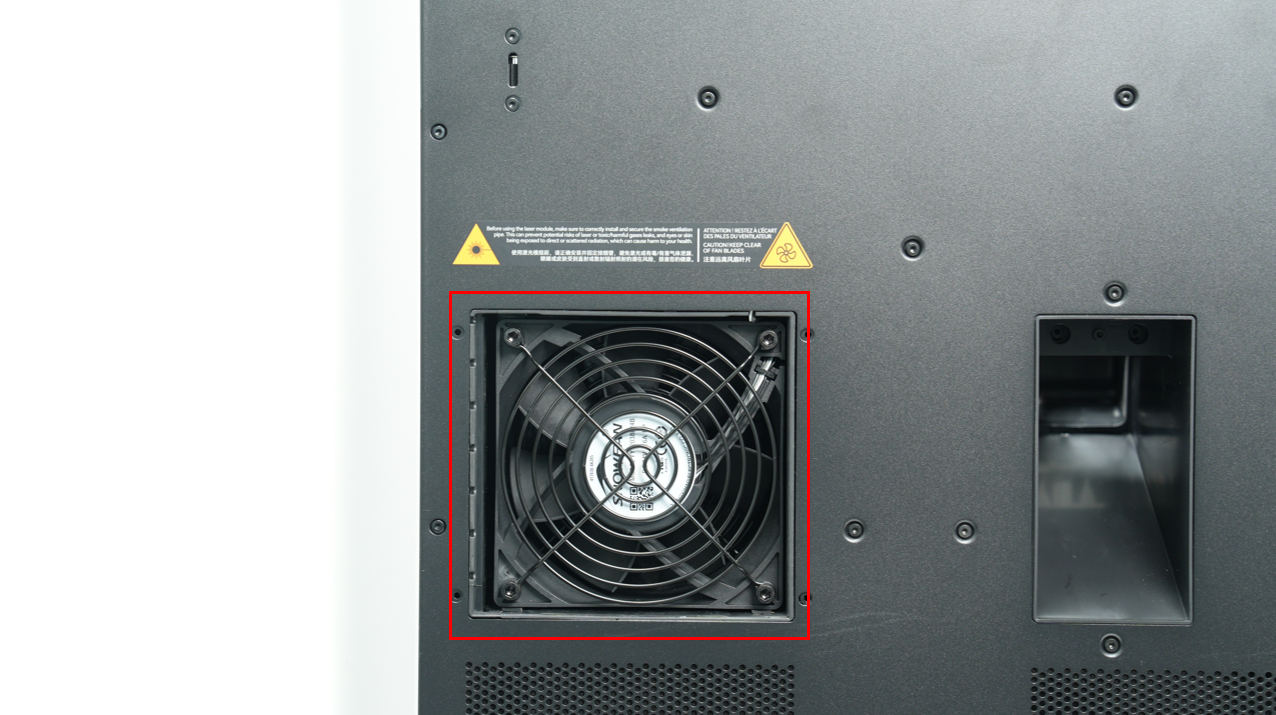

Ventilador de exhaust de cámara
La ventilación de entrada de cámara y la rejilla de exhaust cumplen dos funciones principales:
- Control de temperatura de cámara: Durante la impresión 3D, el sistema abre, cierra y ajusta automáticamente la ventilación según el tipo de filamento y la temperatura de la cámara. Esto asegura un manejo preciso de la temperatura dentro de la impresora.
- Seguridad del láser y filtración: Al usar el módulo láser, el sistema proporciona suficiente flujo de aire de entrada para ayudar a expulsar gases y partículas a través del filtro antes de liberarlos al exterior. El ángulo de apertura de la compuerta está diseñado cuidadosamente para mantener el flujo de aire mientras evita que la radiación láser directa escape, minimizando posibles daños para los usuarios.
Calentador de cámara
Cuando el H2S calienta la cámara de impresión, el sistema entra en modo de mantenimiento de temperatura de cámara. Durante este modo:
- La rejilla de exhaust automática y la ventilación de entrada de cámara se cierran para retener el calor.
- Durante la fase inicial de calentamiento, la compuerta de conmutación de filtro se abre para aumentar el flujo de aire y acelerar el aumento de temperatura.
- Una vez alcanzada la temperatura objetivo, la compuerta de conmutación de filtro se cierra para mantener una filtración efectiva mientras se estabiliza la temperatura de la cámara.

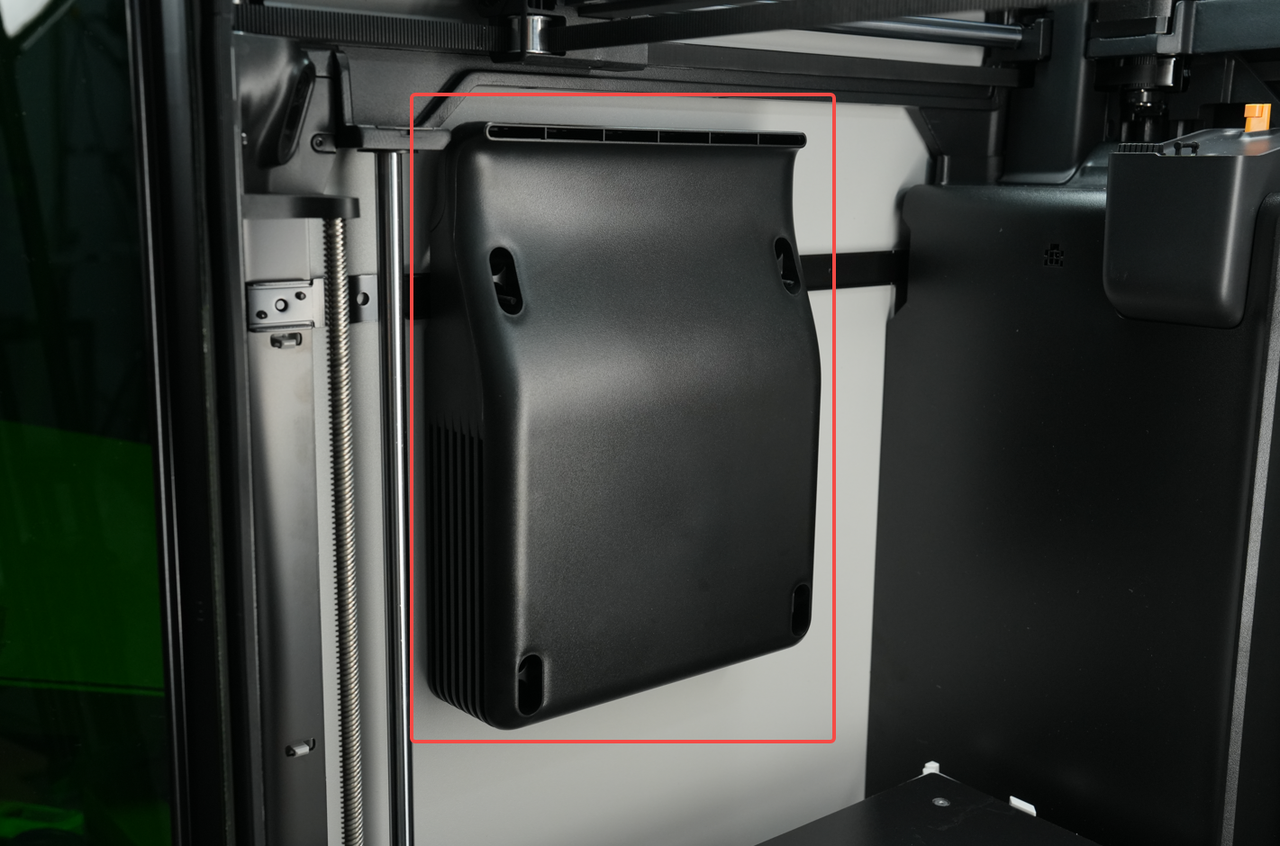

Calentador de cámara: elemento de calentamiento PTC y ventilador de circulación de cámara (el ventilador está ubicado detrás del elemento de calentamiento)
Cuando se establece la temperatura de la cámara (ya sea en la pantalla de la impresora, en Bambu Studio o mediante Bambu Handy) o cuando se especifica el calentamiento de cámara en un archivo procesado, la impresora entra en modo de calentamiento.
Tenga en cuenta que el calentador puede no activarse de inmediato, dependiendo de las condiciones.
Una vez activada la temperatura de la cámara, el sistema cambia al modo de mantenimiento de temperatura de cámara.
El calentador de cámara consta de un elemento de calentamiento PTC y un ventilador de circulación. Durante el calentamiento:
- El elemento PTC opera a potencia máxima.
- El ventilador de circulación funciona a velocidad máxima para distribuir el calor de manera uniforme.
Después de que la cámara alcance la temperatura objetivo, el ventilador continúa funcionando a la misma velocidad, mientras que el PTC reduce la potencia para mantener una temperatura estable.

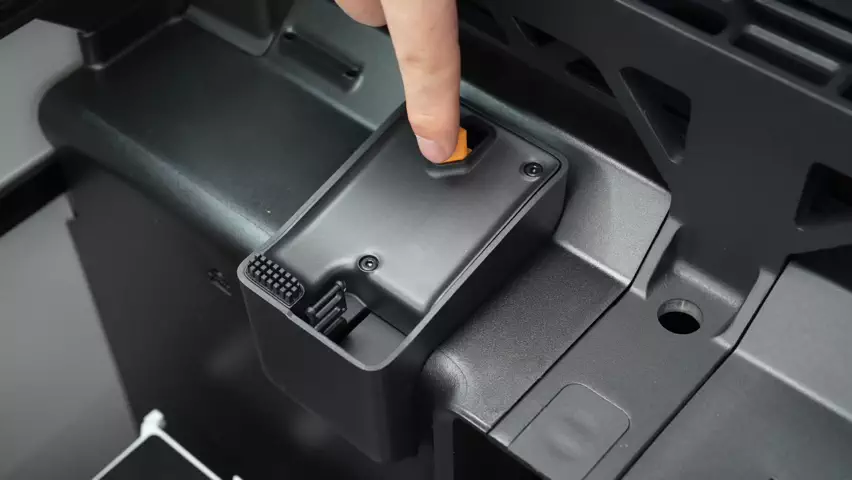

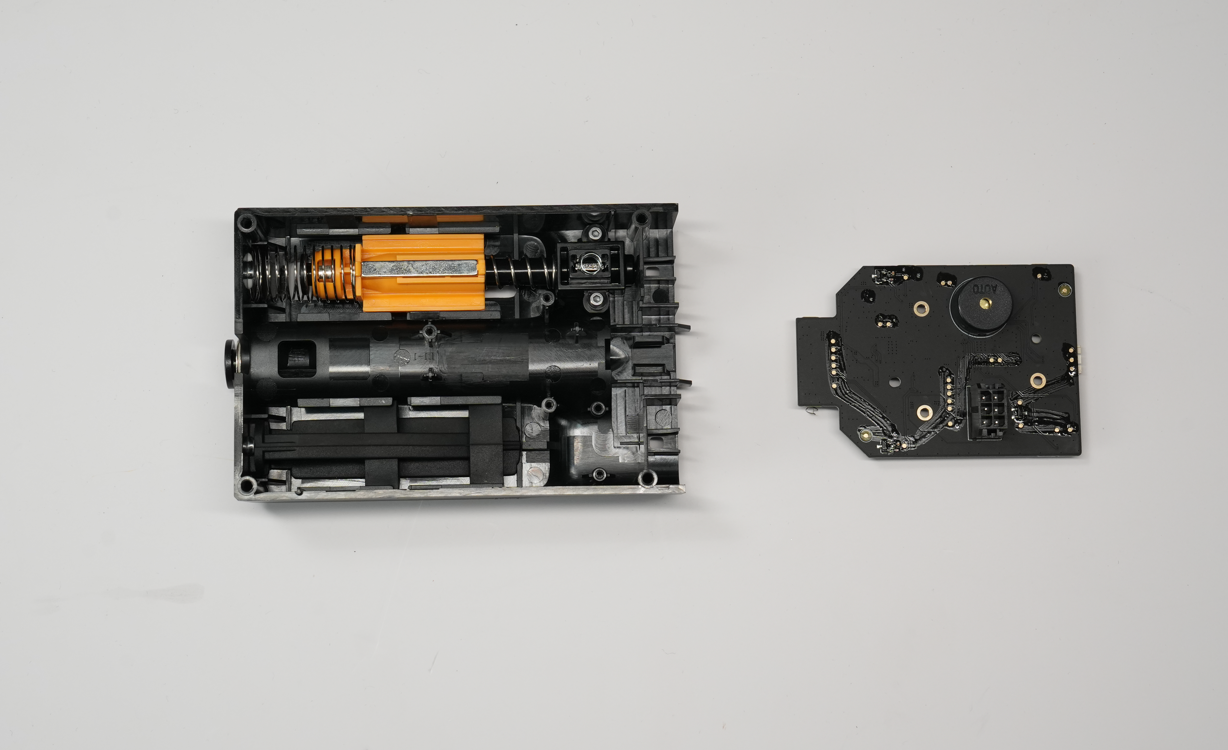

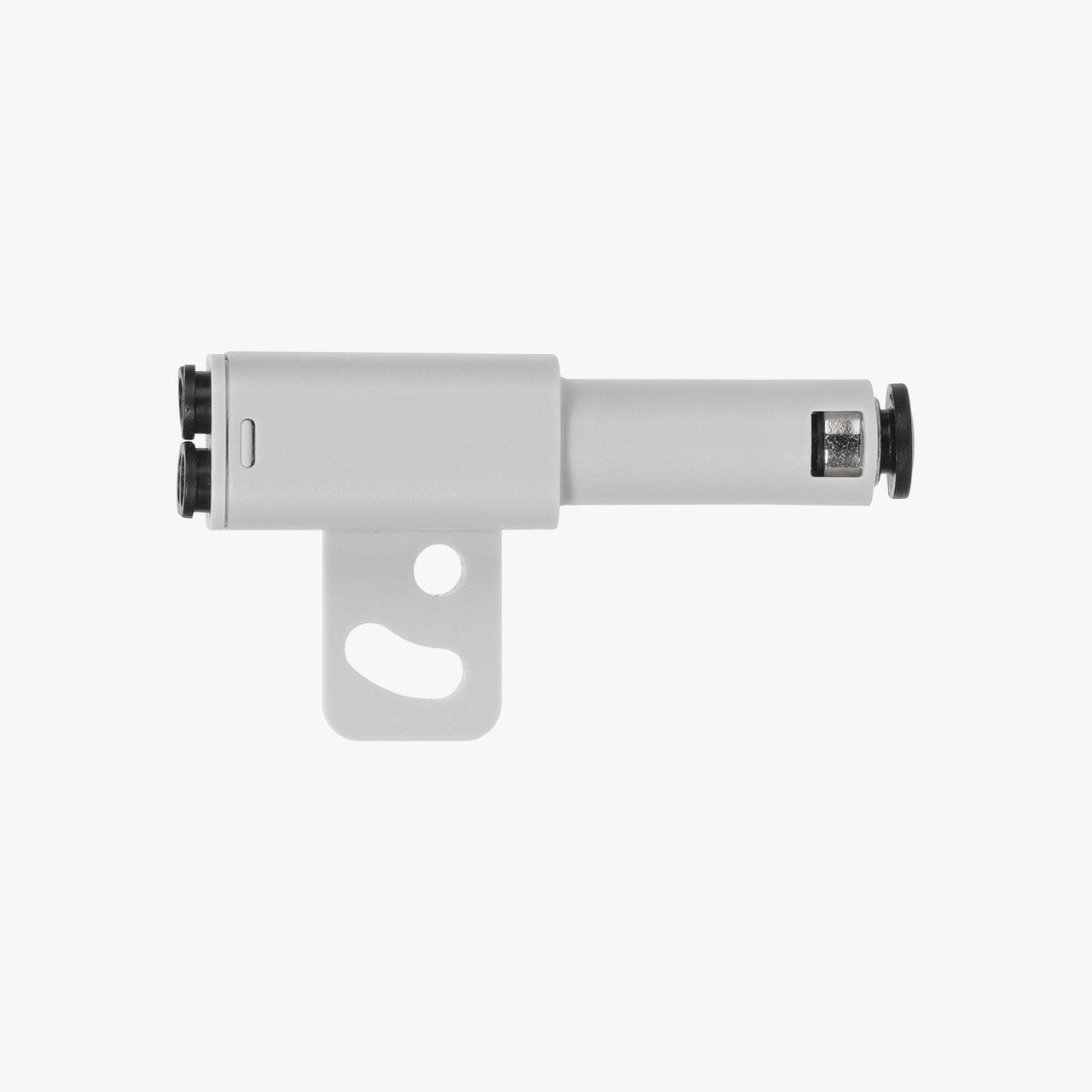

Buffer de filamento
El buffer de filamento del H2S tiene un diseño similar al del H2D. Dado que el H2S tiene un único hotend y una única extrusión, solo tiene una ruta de filamento. Para garantizar una alimentación suave, siempre use la ruta de filamento superior al buffer junto con el tubo PTFE de longitud estándar proporcionado. Esto ayuda a reducir la resistencia durante la alimentación del filamento.
Para usar el buffer:
- Inserte el tubo a través del acoplador de filamento en la parte trasera de la impresora.
- Empuje el tubo hasta el final hasta que sea visible a través de la abertura en la parte frontal del buffer.
El buffer de filamento consta de dos secciones principales:
- Sección de buffer: Incluye un deslizador*, un imán, dos resortes y un sensor Hall. Esta sección absorbe la tensión del filamento para garantizar una alimentación suave.
- Sección de detección de material: Incluye un imán, un resorte y un sensor Hall. Esta sección detecta si hay filamento presente, ayudando a la impresora a monitorear el flujo de material.
Sección de buffer
El buffer almacena una corta longitud de filamento para suavizar la alimentación. Cuando el AMS empuja el filamento hacia el extrusor, la presión del filamento mueve un deslizador hacia la derecha, almacenando temporalmente parte del filamento dentro del buffer. A medida que el extrusor usa el filamento, el deslizador se mueve hacia la izquierda. Un sensor monitorea la posición del deslizador y envía esta información al AMS y a la impresora, que pueden ajustar entonces la velocidad de alimentación.
El buffer también detecta enredos de filamento. Si el filamento se atasca o se enreda, el deslizador no puede moverse normalmente. Cuando el sensor Hall detecta este movimiento inusual, la impresora alerta al usuario a través del sistema HMS, permitiendo corregir el problema antes de que afecte la impresión.
Sección de detección de filamento
El buffer del H2S incluye una función de detección de filamento que funciona con el puerto de expansión de tubo de material oficial. Esto permite que un único hotend se conecte a hasta cuatro unidades AMS, sin necesidad del AMS Hub utilizado en las series X1 o P1. Esta configuración simplifica la impresión multimatéria y mejora la confiabilidad de la alimentación.
La sección de detección de material utiliza un sistema de imán y resorte junto con un sensor Hall.
- Sin filamento: El resorte empuja el imán alejado del sensor hall.
- Filamento presente: El filamento empuja el imán hacia el sensor hall. Este movimiento permite a la impresora detectar si hay filamento presente, asegurando un suministro continuo y alertando al usuario si se agota el material.
El 4-in-1 Filament Hub permite conectar hasta 4 unidades AMS.

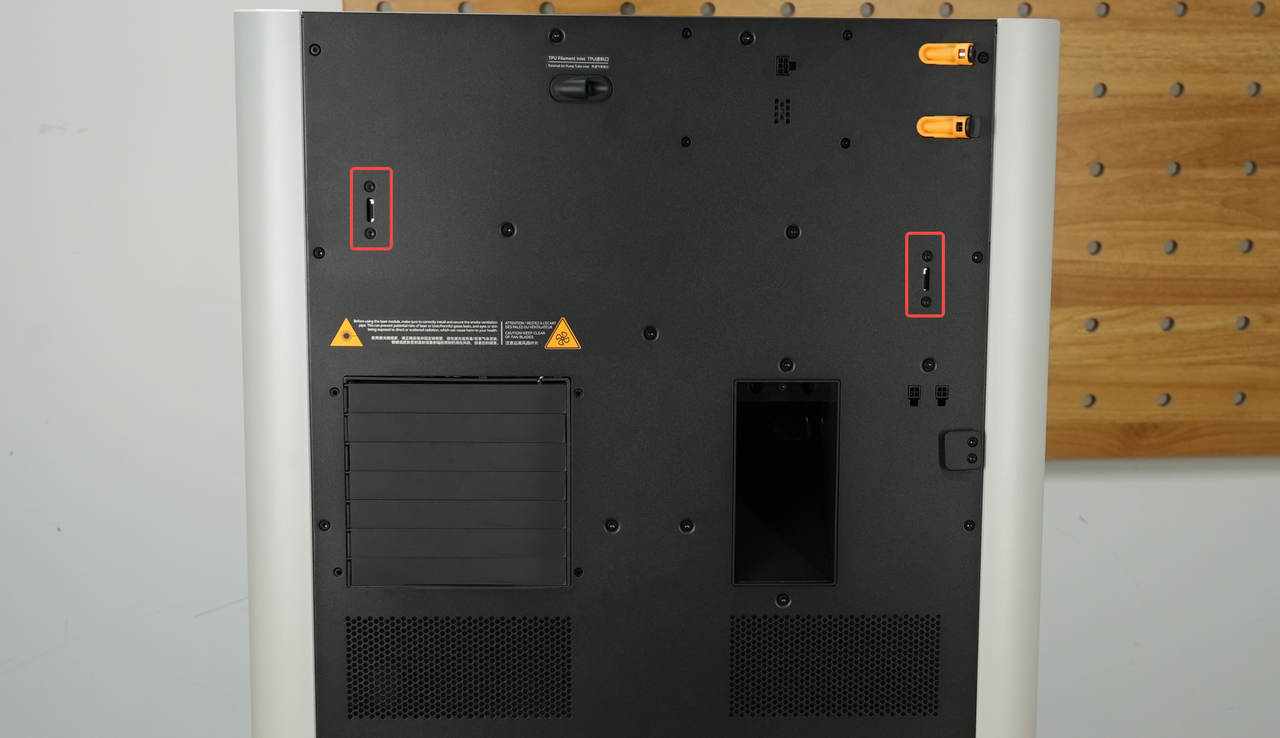

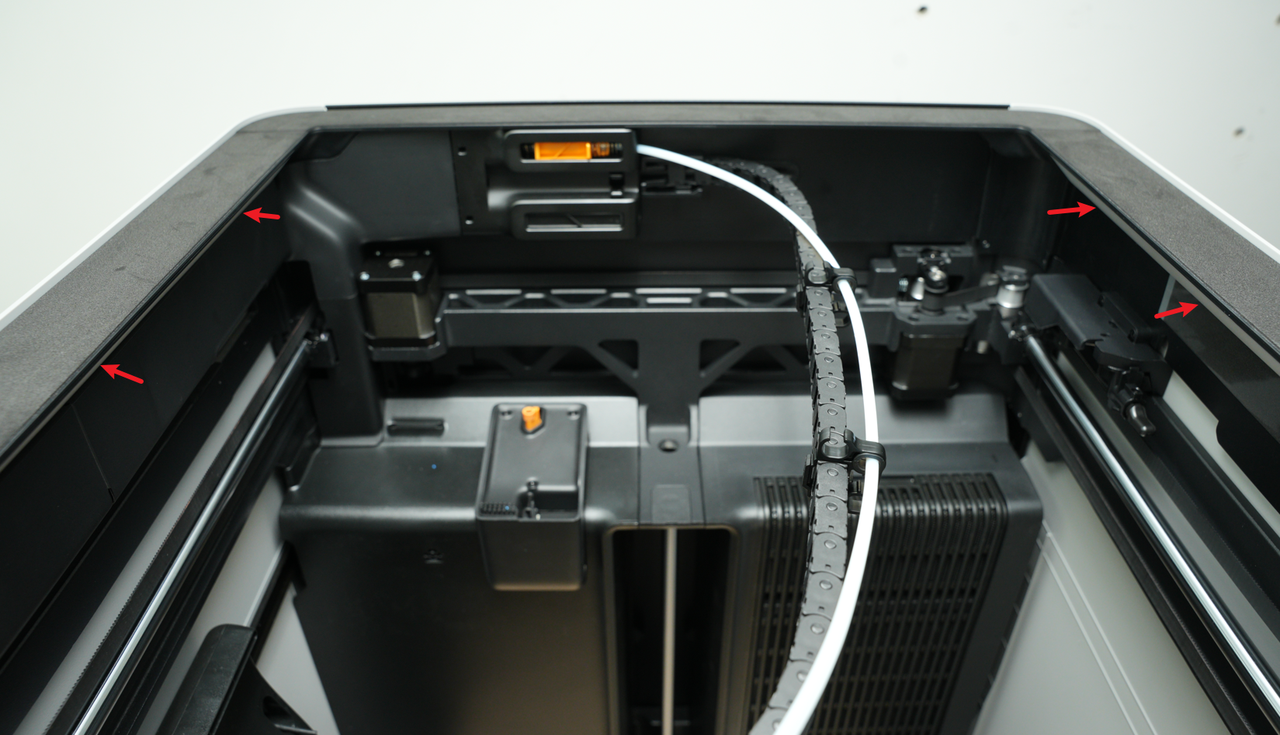

Tensión de correa ajustable
La H2S cuenta con un tensión de correa ajustable en la parte trasera de la impresora. El Monitor de Tensión de Correa (BTM) verifica continuamente la tensión de las correas, brinda retroalimentación al usuario y permite ajustes para mantener el rendimiento óptimo de las correas. Una tensión adecuada de correa asegura impresiones precisas y confiables.
Componentes eléctricos
La H2S contiene una variedad de componentes electrónicos que controlan sus funciones. Estos son los más importantes:
Tableros de control principales
La impresora tiene dos tableros de control principales: uno gestiona la lógica interactiva, y el otro controla el movimiento general de la máquina.
Tablero de control principal AP Logic
Este tablero cuenta con un procesador de cuatro núcleos e interacciona con diversos dispositivos conectados. Gestiona funciones inteligentes como detección de IA, calibración de flujo y compensación de vibraciones, además de manejar la comunicación entre el software de corte, aplicaciones móviles y la impresora.
Tablero de control MC Motion
Este tablero incluye un microcontrolador M4 de dos núcleos y un microcontrolador M7 de un núcleo, además de controladores de pasos y conexiones para electrónica de movimiento. Proporciona:
- Control de movimiento XYZ
- Control de temperatura de la cámara y cama caliente
- Monitoreo del estado de la cámara (puerta, tapa superior, interruptor de panel lateral y detección de tipo de vidrio)
- Control del sistema de circulación (gestión de flujo de aire y ventilación)
- El tablero MC ejecuta los movimientos de la impresora y su estado general tras recibir el flujo de G-code desde el tablero AP Logic.
Interfaz de almacenamiento USB
La H2S incluye un puerto USB A compatible con USB 2.0, utilizado para impresión offline desde una unidad flash y almacenamiento de videos de tiempo transcurrido.
Pantalla
La impresora cuenta con una pantalla táctil de 5 pulgadas 1280×720 con una interfaz de usuario suave, ofreciendo una experiencia de control rápida y fácil de usar.

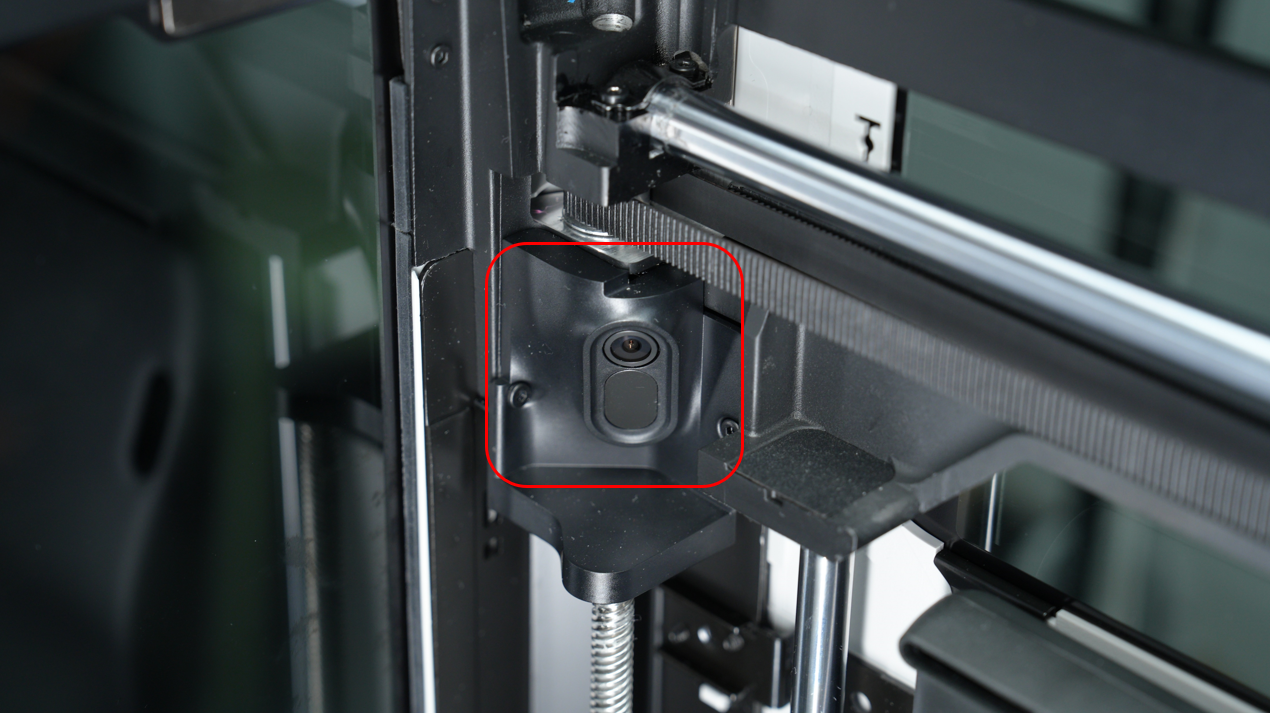

Cámara del cabezal
Se integra una cámara de resolución 1600×1200 a 30fps en el cabezal para calibración de precisión de movimiento, asegurando impresiones precisas.
Cámara de vista en vivo
La H2S incluye una cámara de vista en vivo con resolución 1920×1080 a 30fps. Permite monitorear en tiempo real la cámara de impresión, capturar videos de tiempo transcurrido y soporta funciones de detección de IA para una gestión inteligente de impresión.

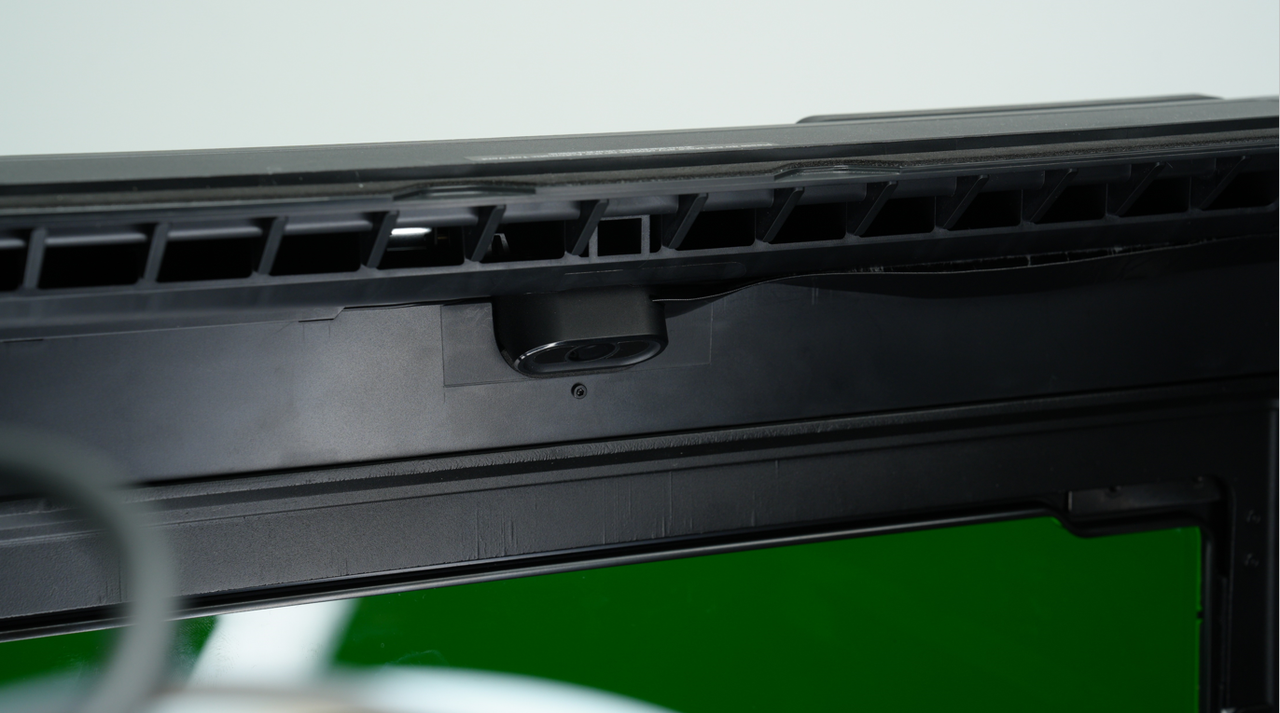

Cámara BirdsEye (Opcional)
La H2S puede equiparse opcionalmente con una cámara BirdsEye superior con resolución 3264×2448 y tasa máxima de fotogramas 15fps. Esta cámara está diseñada para detección e identificación inteligente avanzada, especialmente en aplicaciones de láser y corte de láminas. Requiere la instalación del módulo láser.
Iluminación LED
Ambas vigas transversales izquierda y derecha de la H2S están equipadas con tiras de luces LED. Proporcionan iluminación brillante y uniforme dentro de la cámara de impresión, facilitando el monitoreo de impresiones e inspección del interior.

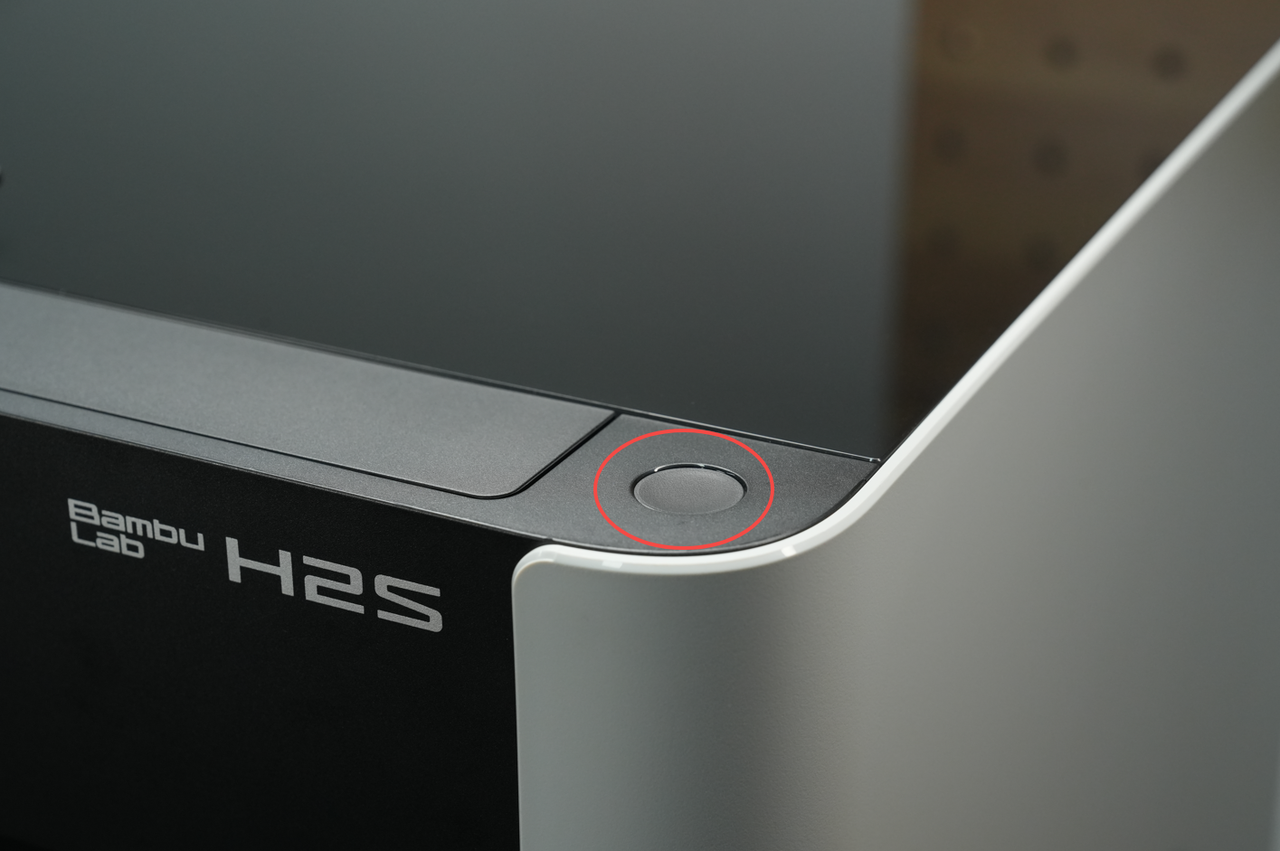

Botón Iniciar/Pausa
Las tareas láser requieren supervisión. Por lo tanto, después de enviar una tarea láser o de corte de cuchilla en el software de preprocesamiento, el operador debe presionar el botón de inicio ubicado en la parte superior derecha de la impresora para comenzar la tarea.

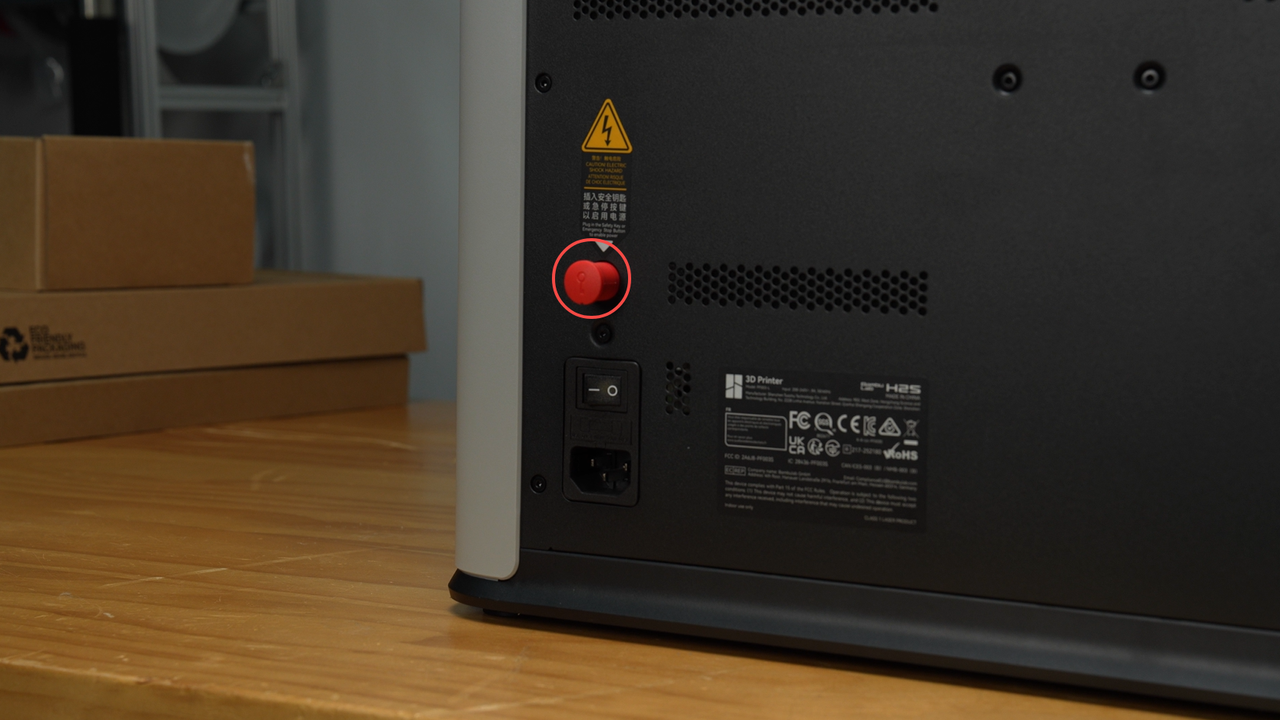

Clave de seguridad
La H2S incluye una clave de seguridad para cumplir con regulaciones de seguridad.
- Para impresión 3D y corte con cuchilla, la impresora solo se encenderá cuando se inserte la clave de seguridad.
- Para operaciones láser, debe utilizarse un botón de parada de emergencia con clave de seguridad.
Si la impresora no se enciende después de conectar la fuente de alimentación y activar el interruptor, verifique siempre que la clave de seguridad esté insertada correctamente.
Botón de parada de emergencia (Opcional)
Botón de parada de emergencia (Opcional) El botón de parada de emergencia es opcional para impresión 3D y corte con cuchilla, pero es requerido para operaciones láser. Para usar la función láser, debe instalarse el botón de parada de emergencia (con su clave de seguridad) y conectar su enchufe en el hueco de la clave de seguridad en la parte trasera de la impresora. Las tareas láser requieren supervisión continua en el lugar. En caso de emergencia, presionar el botón de parada de emergencia corta inmediatamente la alimentación de la impresora, permitiendo al operador manejar situaciones urgentes de forma segura.
Nota: Tanto la parte trasera de la impresora como el botón de parada de emergencia cuentan con claves de seguridad preinstaladas. Siempre guarde la clave de seguridad de la parte trasera de la impresora de forma segura después de retirarla.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, *por favor envíe un *ticket técnico**, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, por favor déjelos en el área de comentarios. ¡Gracias por su apoyo y atención!
