Reemplazar la correa XY del H2S

Correa XY

La correa XY utilizada en la impresora 3D H2S tiene una longitud de 1836 mm y un ancho de 9 mm. En total hay dos correas de extremo abierto, que conectan el motor XY al cabezal y accionan su movimiento a lo largo de los ejes X/Y.

El método para reemplazar la correa en esta guía implica conectar la nueva correa con la vieja. Mientras se extrae la correa vieja, la nueva correa se introduce automáticamente en su lugar. En comparación con el método de introducir directamente la nueva correa a través del rodillo de ajuste y los rodamientos, este enfoque es mucho más sencillo.

Algunas imágenes en esta guía muestran el cabezal H2D. Los métodos para reemplazar la correa XY en el H2S y el H2D son casi idénticos, con la única diferencia siendo la cantidad de tornillos para el bloque de fijación de la correa. Por lo tanto, ignore este detalle menor; las imágenes son únicamente ilustrativas.

Las piezas de repuesto del ventilador auxiliar de capa incluyen lo siguiente:

1. Correa * 2

2. Tornillo M3x8 - utilizado para fijar la base de fijación de la correa * 4

3. Base de fijación de la correa * 2

4. Bloque de fijación de la correa * 4

Cuándo utilizar

1. La correa XY está rota.

2. La correa XY está desgastada.

Herramientas y materiales necesarios

1. Nueva correa XY

2. Llave Allen H2.0

Especificaciones y cantidades de tornillos involucrados en el reemplazo de la correa XY del H2S (se recomienda guardar los tornillos removidos adecuadamente para evitar pérdidas):

Advertencia de seguridad

¡IMPORTANTE!

Es fundamental apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daño electrónico y riesgos de seguridad.

Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.

Por lo tanto, es fundamental apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier preocupación o pregunta sobre el seguimiento de esta guía, recomendamos enviar un ticket técnico respecto a su problema y haremos lo posible por responder rápidamente y brindar la asistencia necesaria.

Retirar la correa XY

Paso 1: Retirar el bloque de fijación de la correa XY

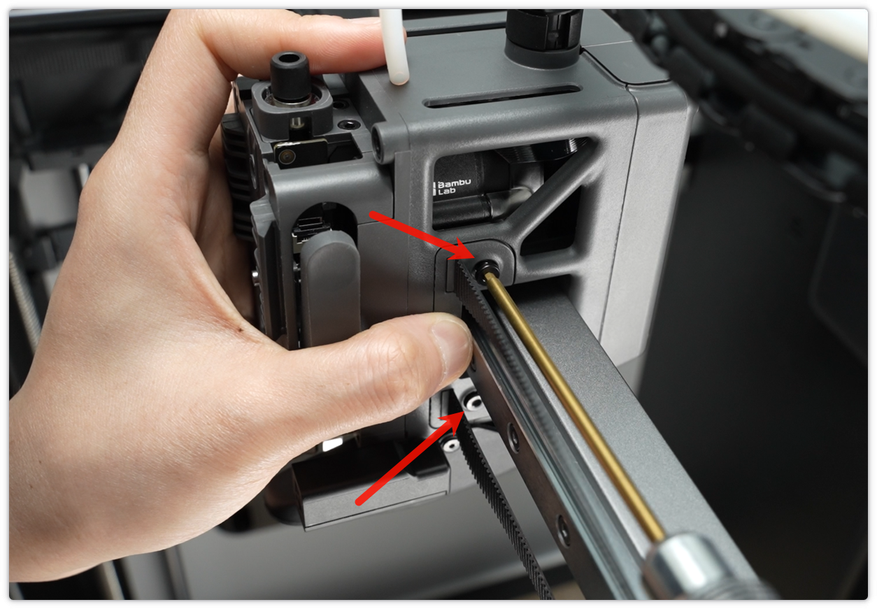

1. Utilice una llave Allen H2.0 para retirar los 4 tornillos (M3x8) que fijan los bloques de fijación de la correa en el cabezal, y retire los bloques de fijación de ambos lados del cabezal.

2. Utilice la llave Allen para empujar suavemente la base de fijación de la correa un poco hacia afuera, luego gire el bloque de fijación para liberar la correa.

Consejo: Para simplificar el proceso de instalación, solo necesita retirar las dos bases de fijación en un lado del bloque de fijación de la correa; el otro lado no necesita ser retirado.

Paso 2: Unir las correas

Después de retirar la correa, aplique unas gotas de adhesivo de secado rápido en el extremo de la correa vieja (use guantes para evitar que el pegamento le quede en las manos). Alinee la nueva correa en la misma orientación que la correa vieja (lado de dientes hacia arriba, como se muestra en la imagen), y una las correas vieja y nueva. Espere a que el adhesivo se cure completamente.

Puede seguir el mismo método para unir de forma segura la otra correa XY.

Para una mejor unión, coloque la nueva correa sobre la correa vieja, como se muestra en la imagen, para asegurar que no se rompa durante la introducción.

Paso 3: Instalar el bloque de fijación de la correa

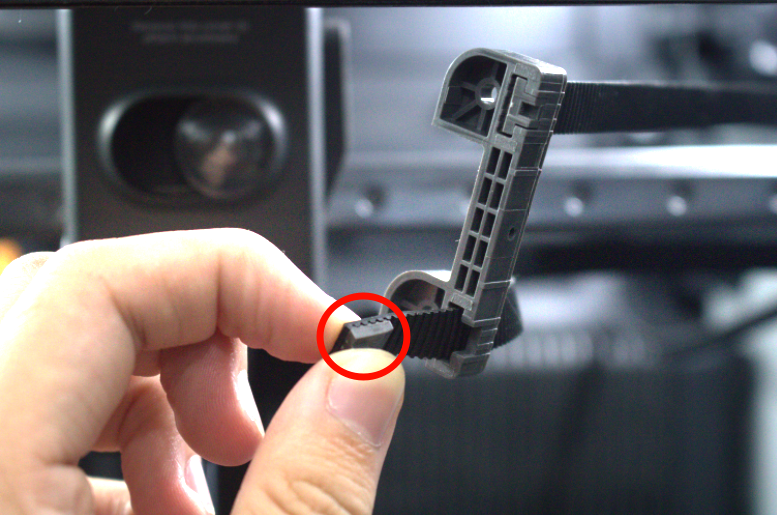

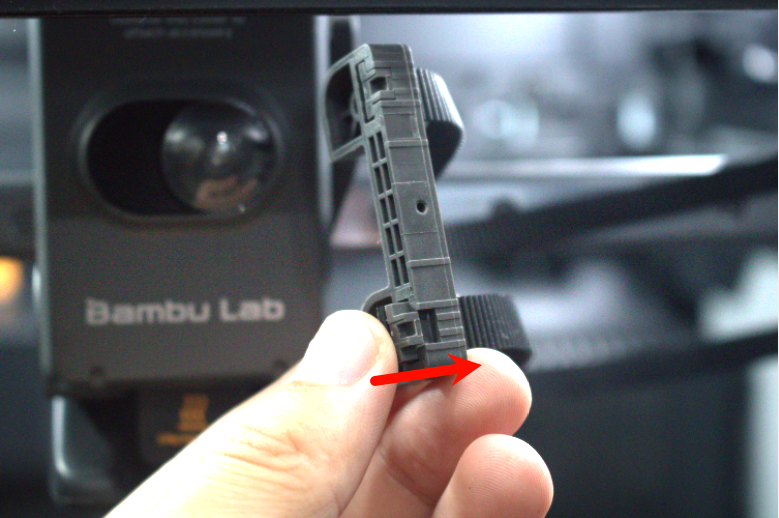

Sostenga ambas correas, localice el extremo de la nueva correa e introdúzcala a través del bloque de fijación de la correa. Alinee los dientes del soporte de la correa con los dientes de la correa, asegurándose de que el punto elevado esté en el extremo de la correa. Tire de la correa para ajustar el soporte y la correa en el bloque de fijación.

Repita el mismo método para asegurar la otra correa.

Instalar la correa XY

Paso 1: Introducir la correa XY

Tire del bloque de fijación en el otro extremo de la correa vieja, y utilice la correa vieja para guiar la nueva correa a través del rodillo de ajuste y el motor.

Proceda lentamente y con cuidado. Puede empujar desde un lado y tirar desde el otro para introducir la correa, asegurándose de que la nueva correa esté completamente instalada en la impresora.

Paso 2: Retirar la correa vieja

1. Una vez que la nueva correa esté completamente instalada en la impresora, separe la nueva correa de la correa vieja en la unión pegada, y limpie cualquier residuo de adhesivo de la nueva correa.

2. Retire los soportes de la correa de la correa vieja (consulte Paso 1: Retirar el bloque de fijación de la correa XY para los pasos).

3. Instálelos en la nueva correa (consulte Paso 3: Instalar el bloque de fijación de la correa para pasos detallados), o utilice las bases de fijación de correa incluidas en las piezas de repuesto de la correa XY.

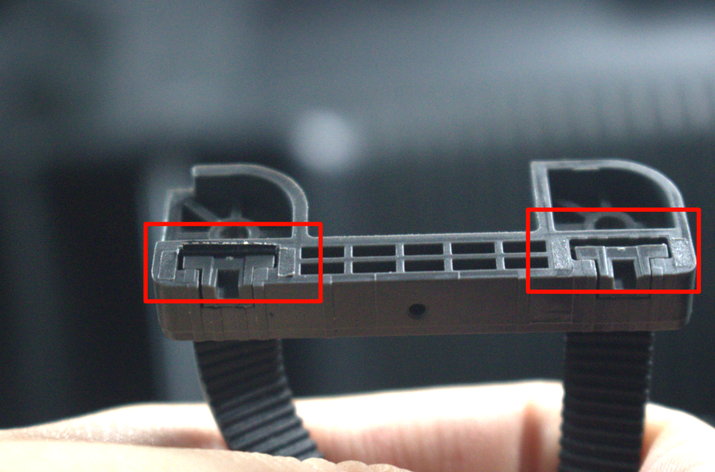

Los siguientes dos métodos de instalación son correctos, pero debe tenerse en cuenta que los métodos de instalación para las dos correas superior e inferior deben ser iguales.

Instalación incorrecta:

Paso 3: Instalar el bloque de fijación de la correa

Introduzca la base de fijación de la correa en el cabezal y apriete los 2 tornillos de fijación (M3x8) utilizando una llave Allen H2.0. Al instalar el otro lado, presione el bloque de fijación contra el eje Y y empuje el bloque de fijación hacia adentro con la mano mientras la correa está tensada. Apriete los 2 tornillos (M3x8).

Verificar la funcionalidad

Asegúrese de que el cabezal se mueva suavemente, que el rodillo de ajuste gire sin ruido anormal y que no haya errores relacionados con frecuencia de resonancia baja/anormal de la correa.

Notas finales
