Montaje de Guía Lineal del Cabezal
Este documento proporciona pautas y precauciones para reemplazar el conjunto de guía lineal del cabezal H2S, excluyendo el desmontaje y montaje del cabezal en sí.
Cuándo reemplazar
- El conjunto de guía lineal del cabezal está dañado o no funciona como se espera
Herramientas y materiales requeridos
- Nuevo cabezal con montaje del eje X
- Llaves hexagonales H1.5 y H2.0, llave hexagonal corta
- Llave hexagonal en forma de L
- Pinzas
Advertencia de seguridad
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad. Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, abre un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con rapidez y brindar la asistencia necesaria.
Notas importantes
Por favor, siga estrictamente el tutorial en el Paso 9, inserte el destornillador a través del acolchado de espuma y el agujero pre-perforado. No gire el tornillo con un ángulo desde el lado.
Pasos de desmontaje
Paso 1: Bajar la cama caliente

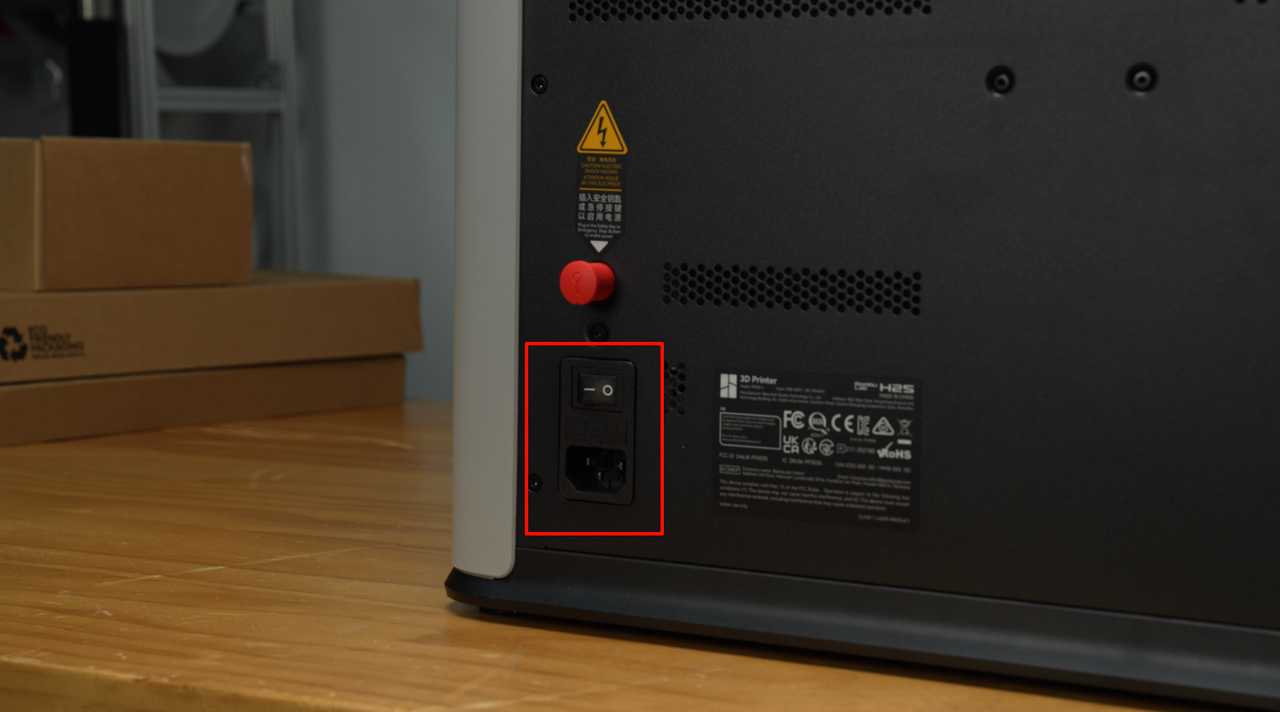

Baje la cama caliente mediante la pantalla, asegúrese de que el hotend esté a temperatura ambiente, luego apague la impresora.
Paso 2: Retirar el tubo PTFE

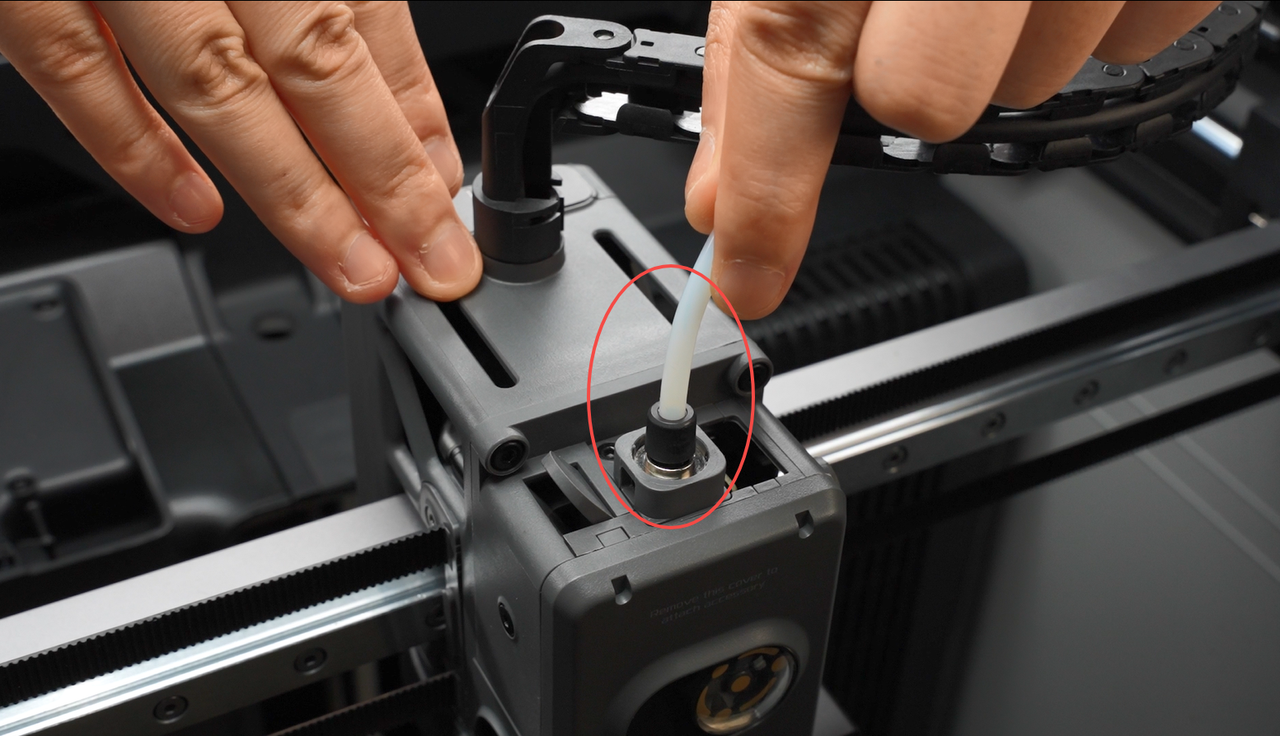

Presione el acoplador de tubo PTFE en la parte superior del cabezal para desconectar el tubo PTFE situado por encima del cabezal. Empuje hacia afuera el acoplador de tubo PTFE del buffer de filamento y presione para desbloquearlo.

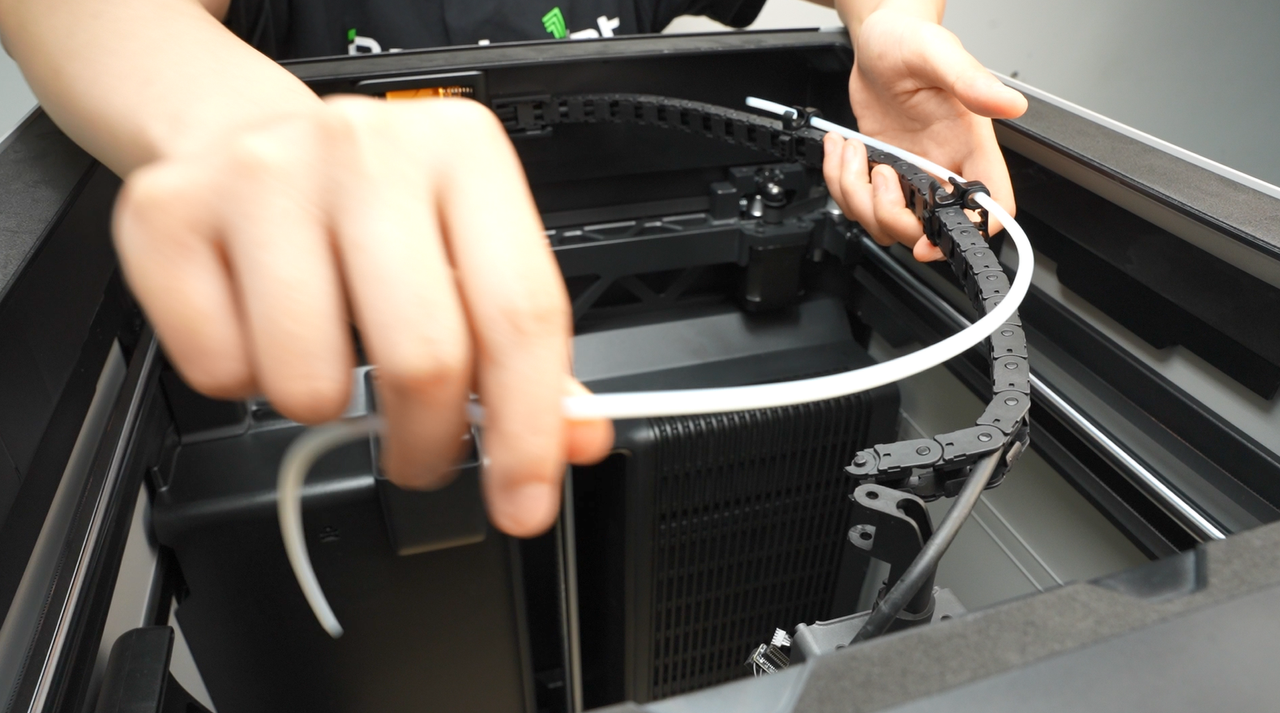

Extraiga el tubo PTFE de la cadena de cables.

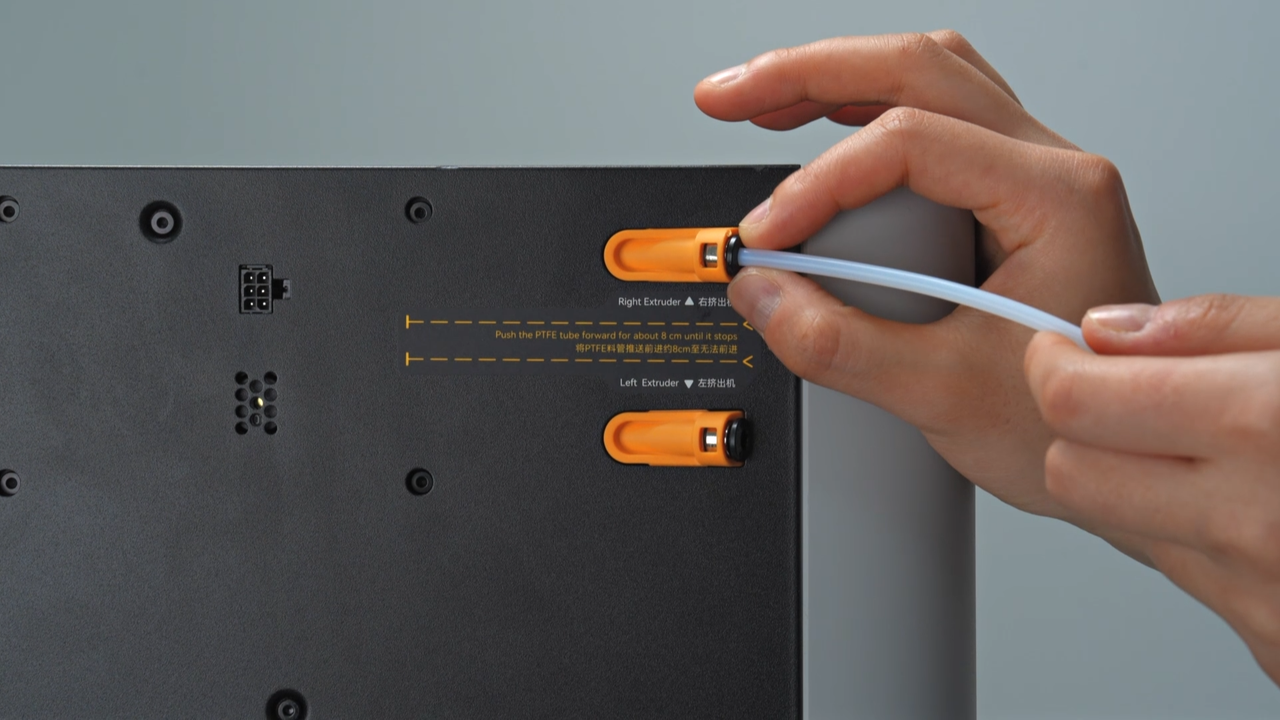

Luego, desbloquee el acoplador de tubo PTFE en la entrada de filamento en la parte trasera de la impresora y retire el tubo PTFE.
Paso 3: Retirar el hotend
Consulte esta guía para retirar el hotend (Haga clic aquí para saltar)
Paso 4: Retirar la cubierta del organizador de cable AP
Use una llave hexagonal H2.0 para retirar 1 tornillo de fijación (BT2.6x8), luego quite la cubierta de la placa AP desde el lado cercano a la puerta frontal.
Paso 5: Retirar el buffer de filamento y desconectar el cable USB-C

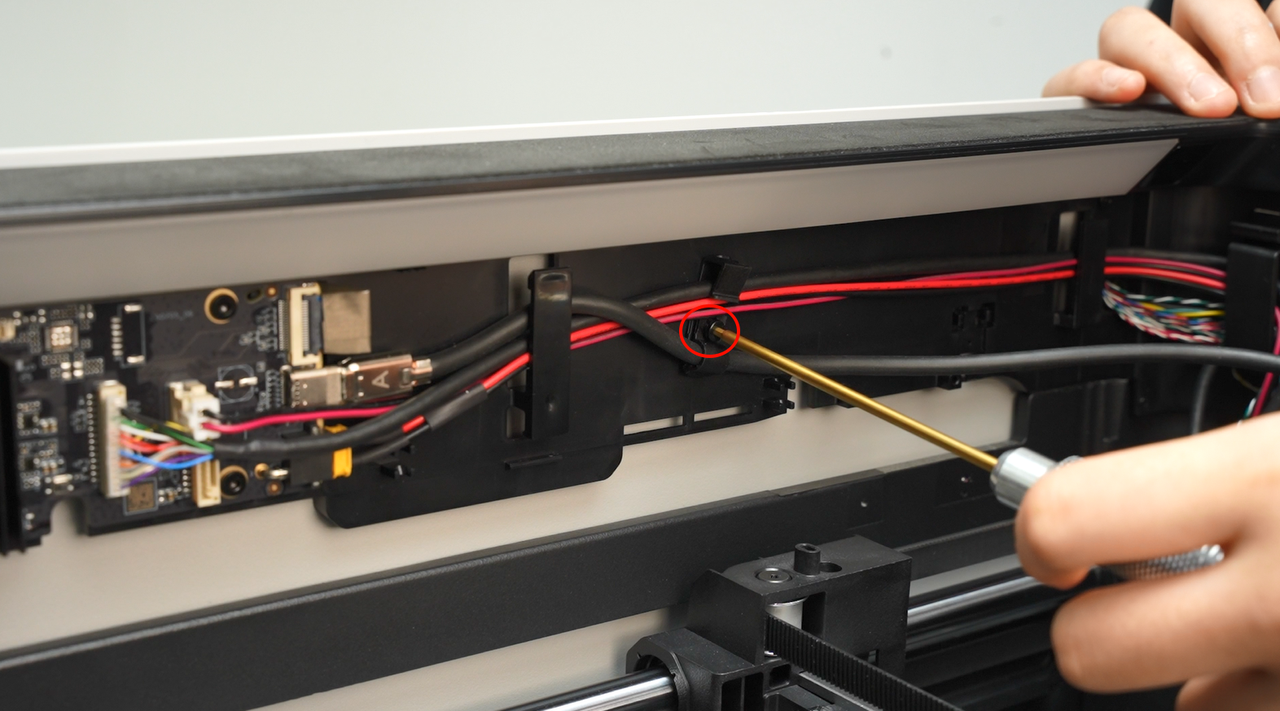

Desenrosque el tornillo en el clip organizador del cable USB-C.
Extraiga el cable del clip y desconecte el cable USB-C.

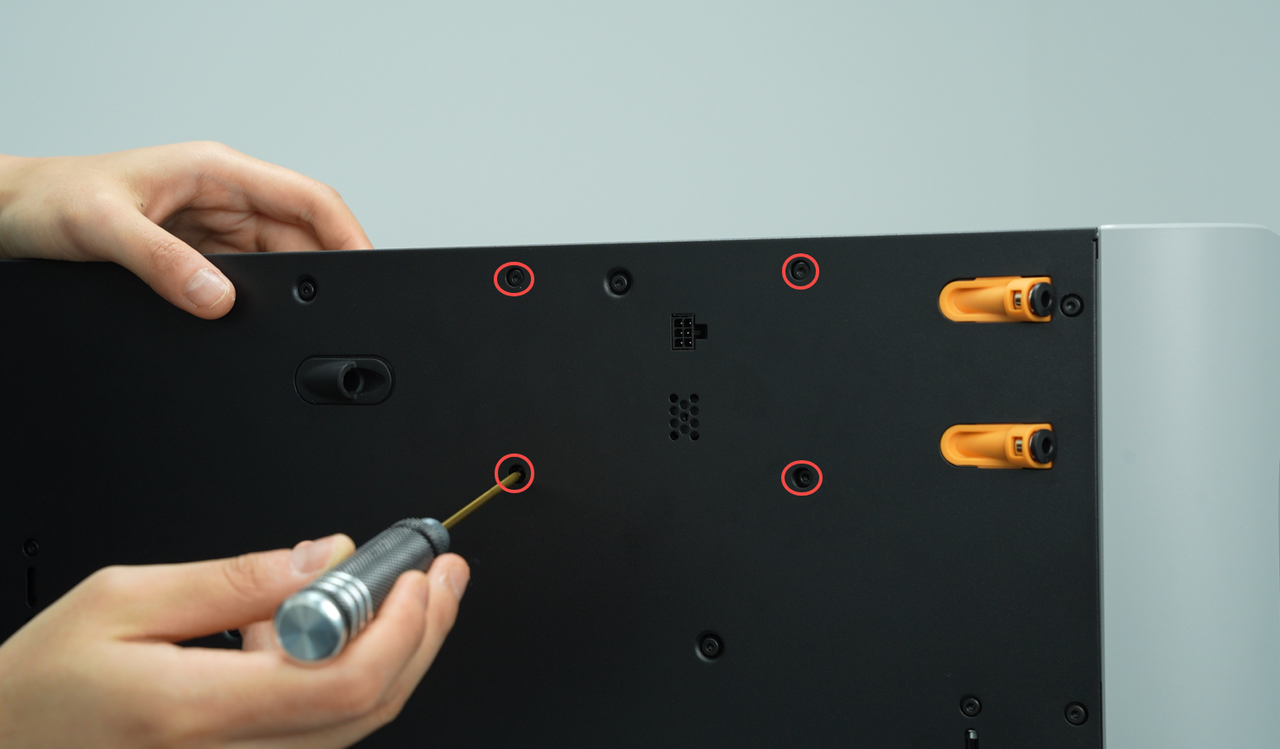

Use una llave hexagonal H2.0 para retirar los cuatro tornillos de fijación y afloje el buffer de filamento.

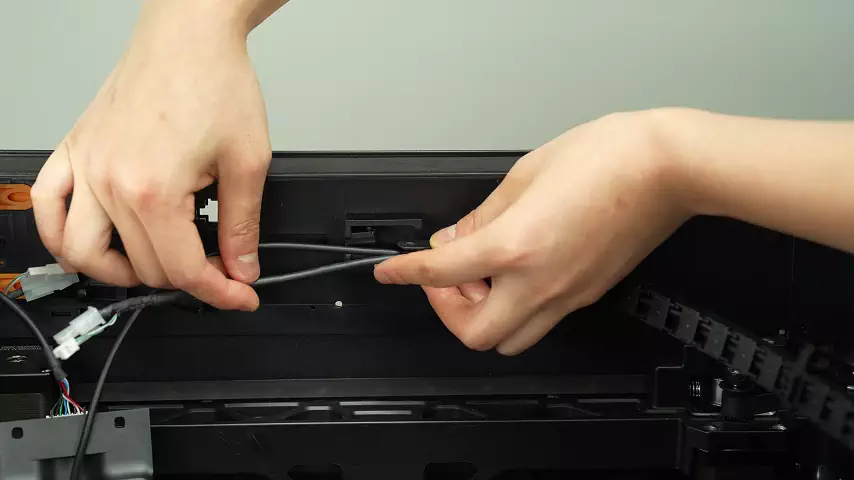

Extraiga el cable USB-C del clip.
Paso 6: Retirar la cadena de cables

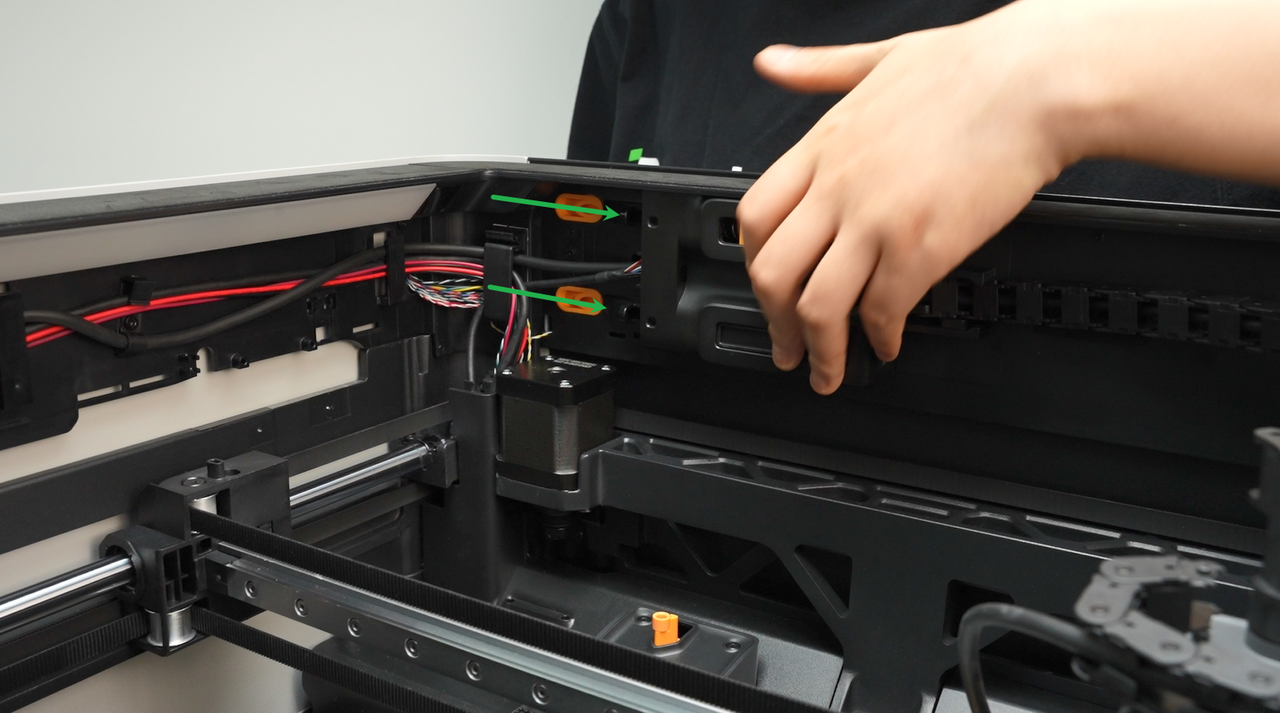

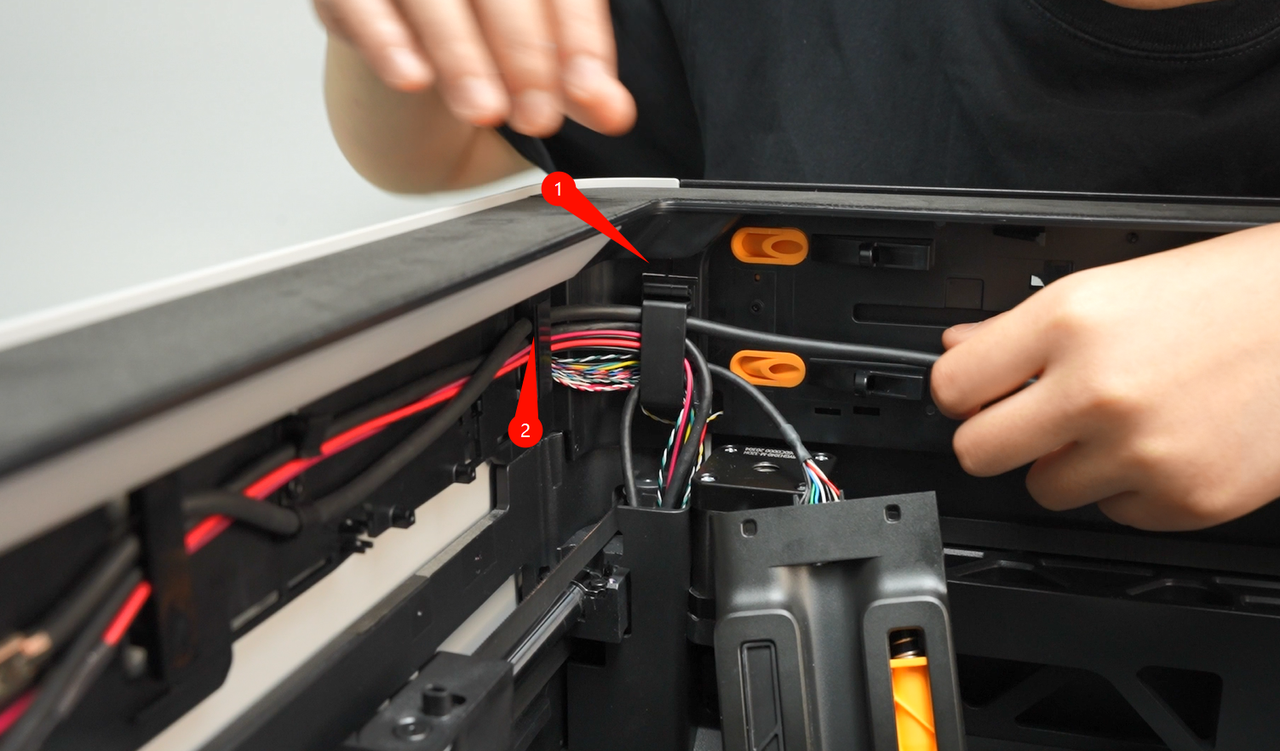

Retire esta sección de la cadena de cables de la ranura. Nota: Primero tire ligeramente hacia abajo la cadena de cables para desenganchar la esquina superior derecha de la cadena de cables de la ranura, luego extraiga toda la cadena de cables con fuerza.
(Ejemplo de operación mostrado en H2D; el método de operación para H2S es idéntico)
Paso 7: Retirar la correa

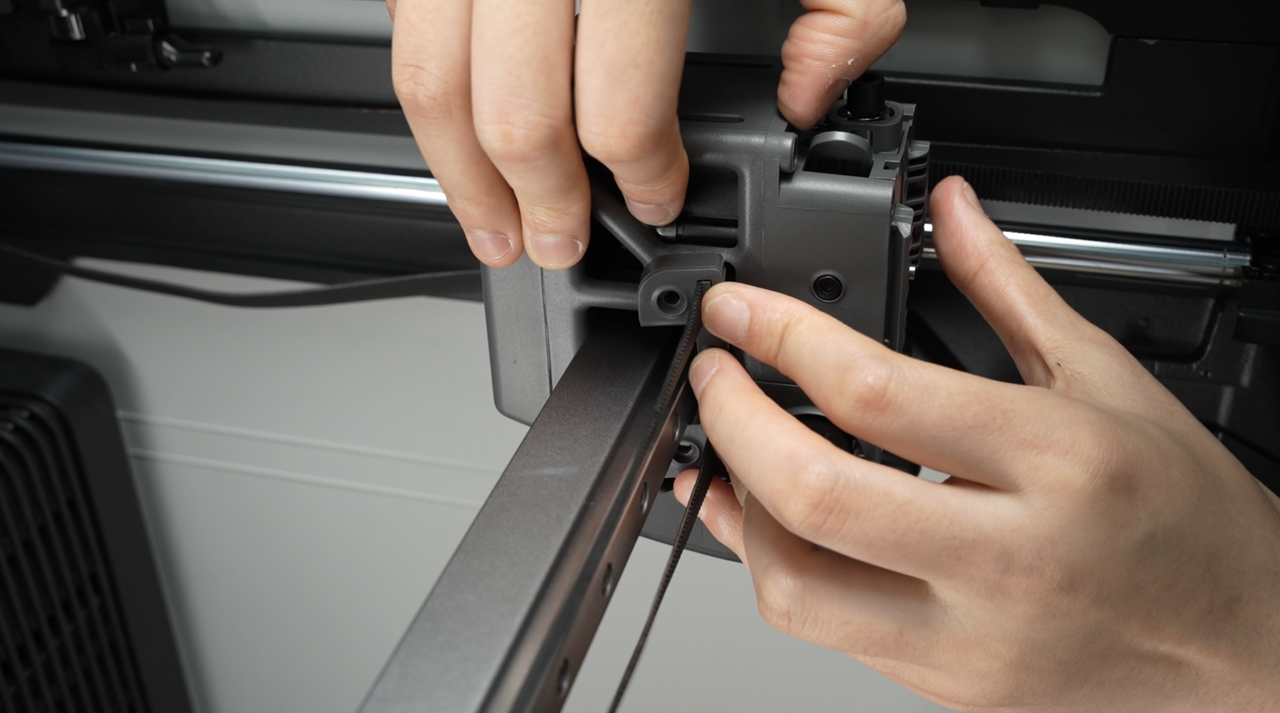

Desenrosque los 2 tornillos del soporte de la correa y retire el soporte de la correa.
Retire el soporte de la correa en el otro lado utilizando el mismo método.
Paso 8: Fijar cinta no marcadora en ambos lados de la guía lineal para evitar que las bolas deslicen

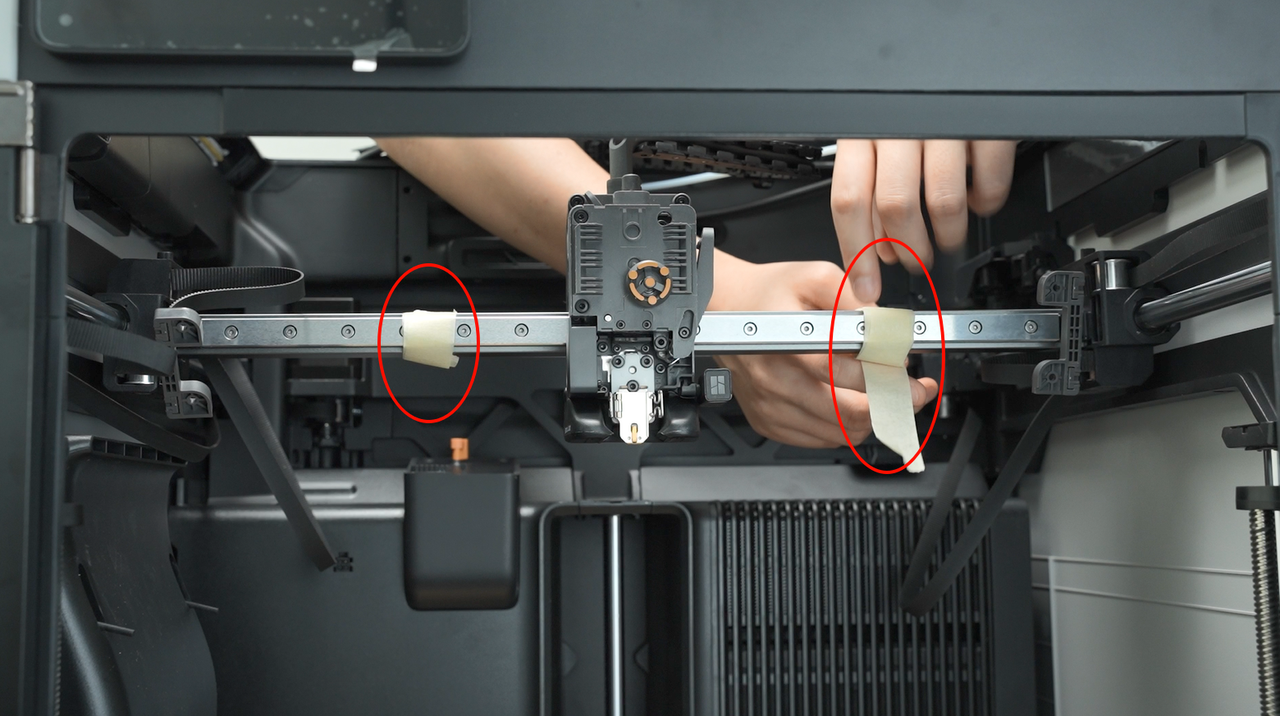

Fije cinta no marcadora en ambos lados del cabezal. Si no hay cinta no marcadora disponible, fije papel en la guía lineal y asegúrelo con cinta transparente. El propósito de este paso es restringir el movimiento del cabezal y evitar que se deslice de la guía lineal al retirarla.
Paso 9: Retirar el cabezal con montaje del eje X
Use pinzas para ayudar a retirar las cubiertas de luz LED en los lados izquierdo y derecho.

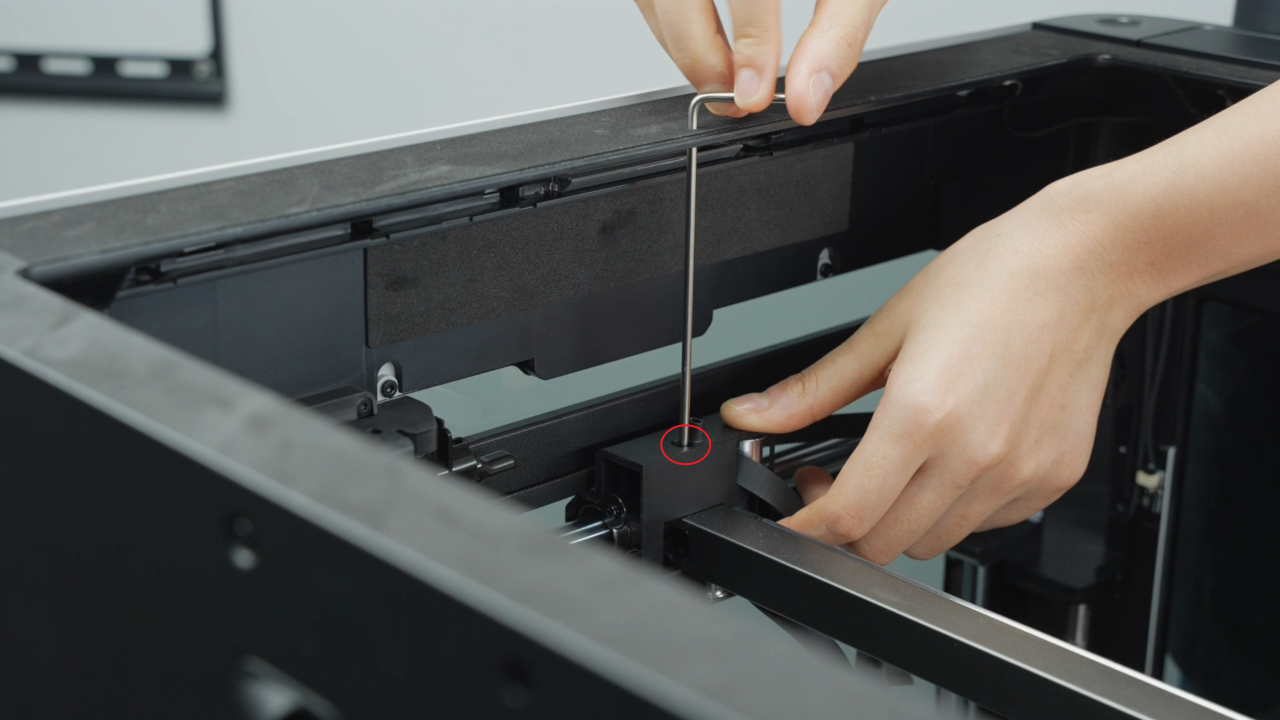

Existe un agujero reservado en el centro de la estructura de la impresora. Inserte una llave hexagonal en forma de L a través de este agujero para retirar fácilmente el tornillo de guía lineal en la parte superior del carro.
Por favor, siga estrictamente el tutorial, inserte el destornillador a través del acolchado de espuma y el agujero pre-perforado. No gire el tornillo con un ángulo desde el lado.
Retire el tornillo de guía lineal en el otro carro utilizando el mismo método.
Luego retire los 4 tornillos en el lado de la guía lineal y los 2 tornillos en la parte inferior del carro.

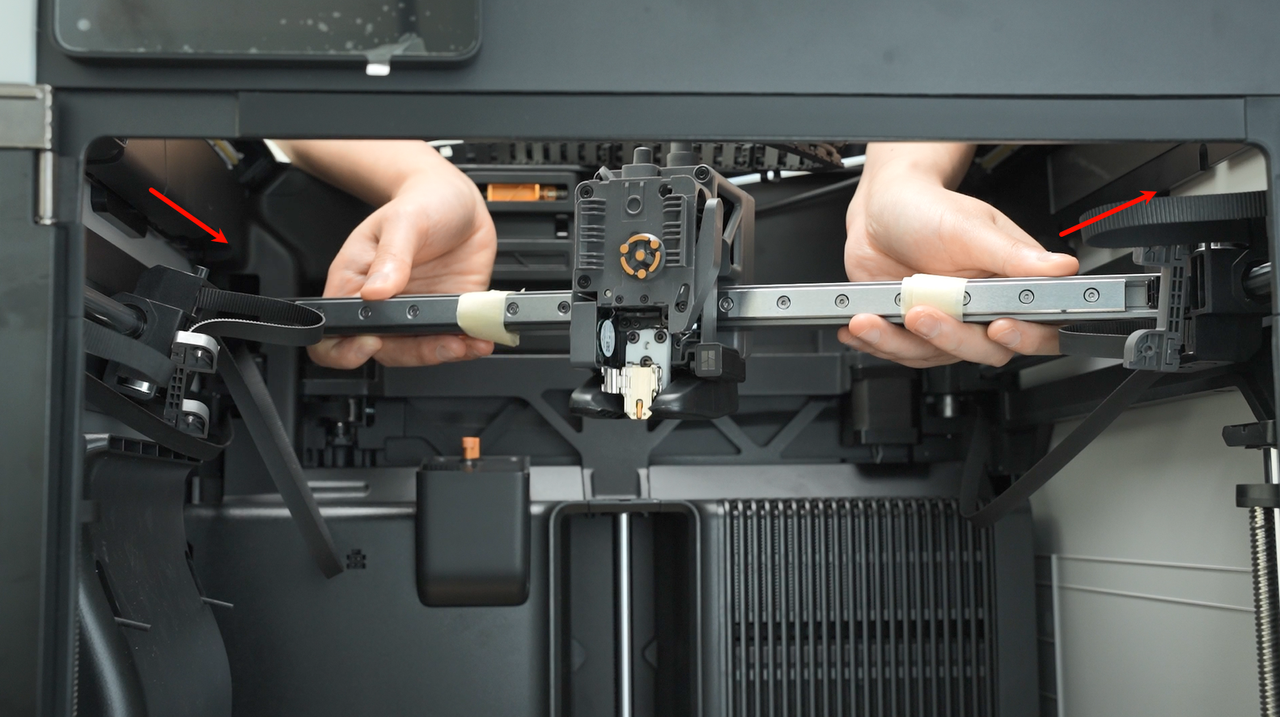

Después de retirar todos los tornillos, la guía lineal puede retirarse. Al retirar la guía lineal, primero desenganche la guía del lado derecho del carro, luego desenganche la guía del lado izquierdo del carro, y luego retire la guía con un ángulo.
Pasos de instalación
Paso 1: Instalar el montaje de guía lineal

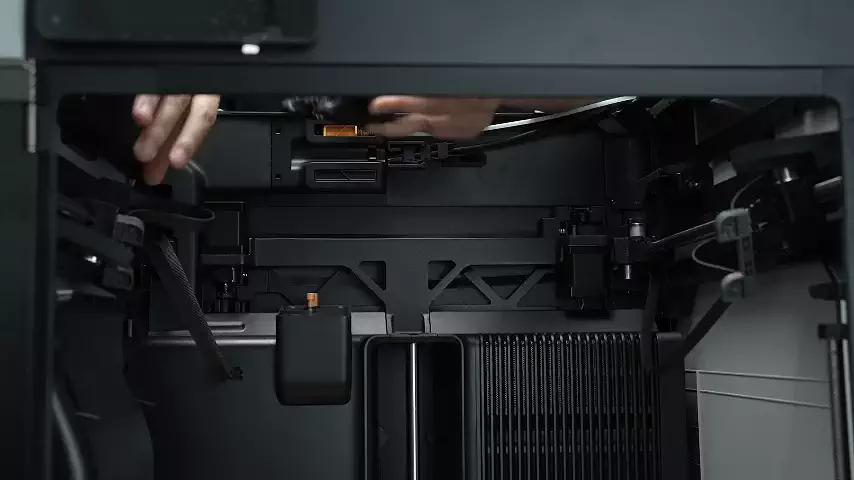

Al instalar el nuevo montaje de guía lineal, inserte primero la guía del lado derecho en el carro, luego inserte la guía del lado izquierdo en el carro. Empuje la guía hacia adelante hasta que ya no pueda moverse más: este paso utiliza el pilar de la puerta frontal para posicionamiento y garantiza que la guía esté paralela.
Para garantizar que la guía lineal esté paralela, la guía debe empujarse a la posición más adelante antes de instalar los tornillos de la guía. A diferencia del paso de desmontaje, la guía no puede empujarse a la posición central para instalar los tornillos con una llave hexagonal en forma de L. Por lo tanto, se recomienda usar una llave hexagonal corta para instalar directamente los 2 tornillos en el carro, los 4 tornillos en el lado de la guía y los 2 tornillos en la parte inferior del carro.
Nota: Los tornillos en la parte superior e inferior del carro son tornillos de rosca fina, mientras que los tornillos en el lado de la guía lineal son de rosca gruesa: no los mezcle.
Alinee las abrazaderas y reinstale las cubiertas de luz LED izquierda y derecha.
Paso 2: Retirar las cintas de cable

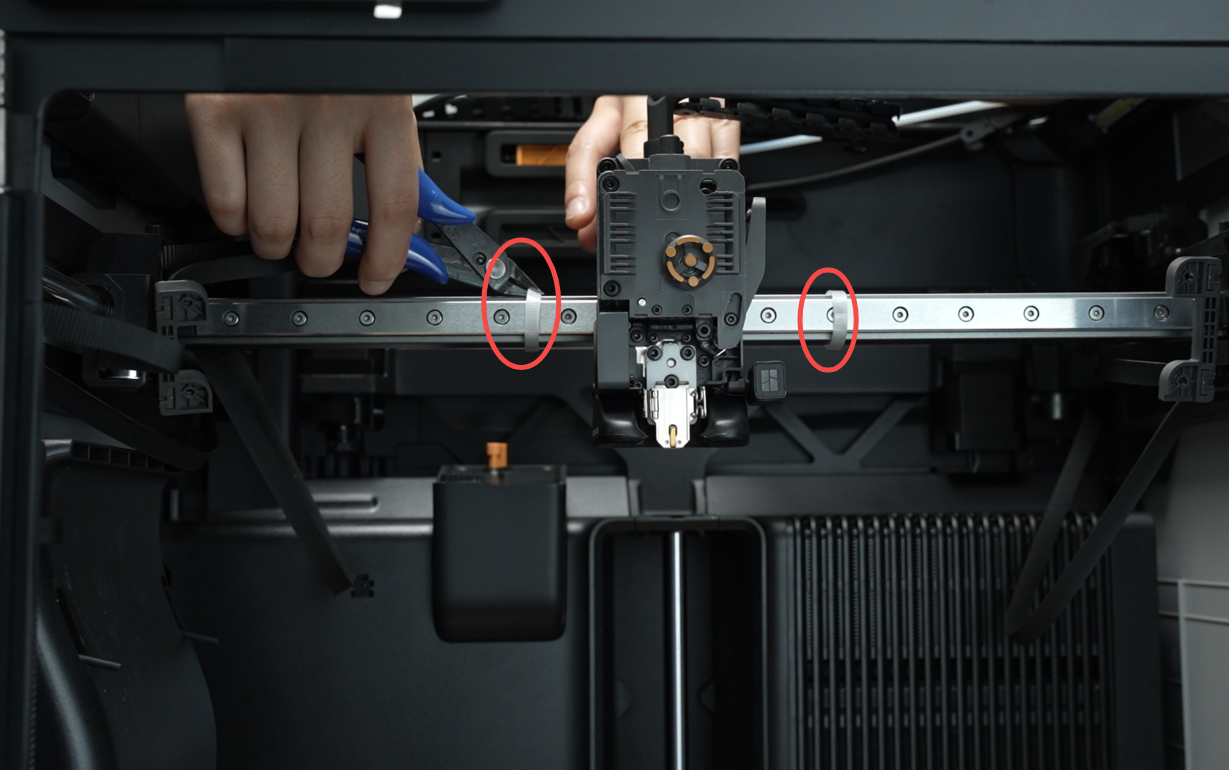

Después de instalar el conjunto de guía lineal, use alicates de punta fina para cortar las cintas de cable en ambos lados del cabezal.
Paso 3: Instalar la correa
Reinstale el soporte de correa en la ranura del cabezal, luego apriete los 3 tornillos del soporte de correa.
Luego empuje el cabezal hacia el otro lado e instale el otro soporte de correa. Dado que el primer soporte de correa ya está instalado, la tensión resultante puede dificultar la instalación del segundo. Primero, apriete previamente el tornillo central (no apriete completamente). Después de apretar completamente los tornillos superior e inferior, apriete nuevamente el tornillo central.
Paso 4: Instalar la cadena de cables

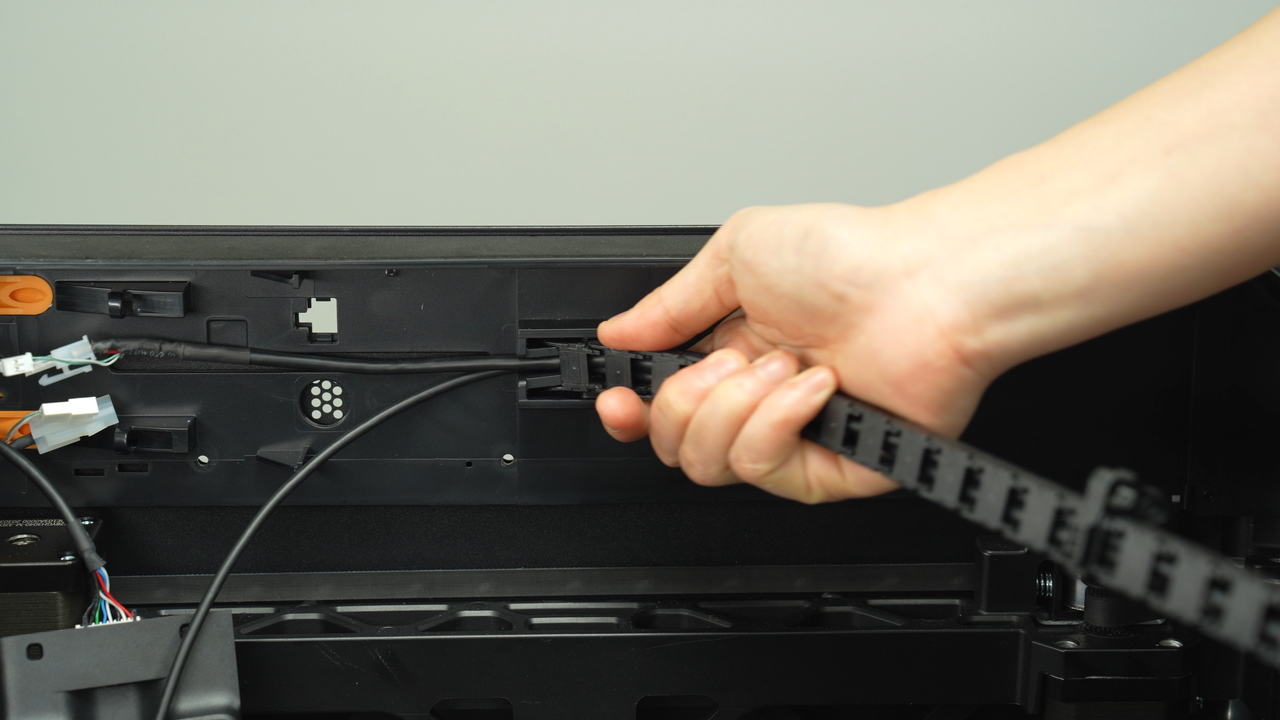

Conecte la cadena de cables al chasis de la impresora (ejemplo de operación mostrado en H2D; el método de operación para H2S es idéntico).
Después de ajustar los puntos convexos de las abrazaderas de la cadena de cables en su lugar, empuje hacia adelante para asegurar una instalación adecuada.
Paso 5: Instalar el buffer de filamento y conectar el cable USB-C
Fije el cable USB-C en la ranura del chasis, alinee con los agujeros e reinstale el buffer de filamento.
Después de alinear el buffer de filamento con los agujeros de tornillo, use una llave de hexágono H2.0 para apretar los cuatro tornillos de fijación (BT3×8). Finalmente, reconecte los dos tubos PTFE al buffer de filamento.

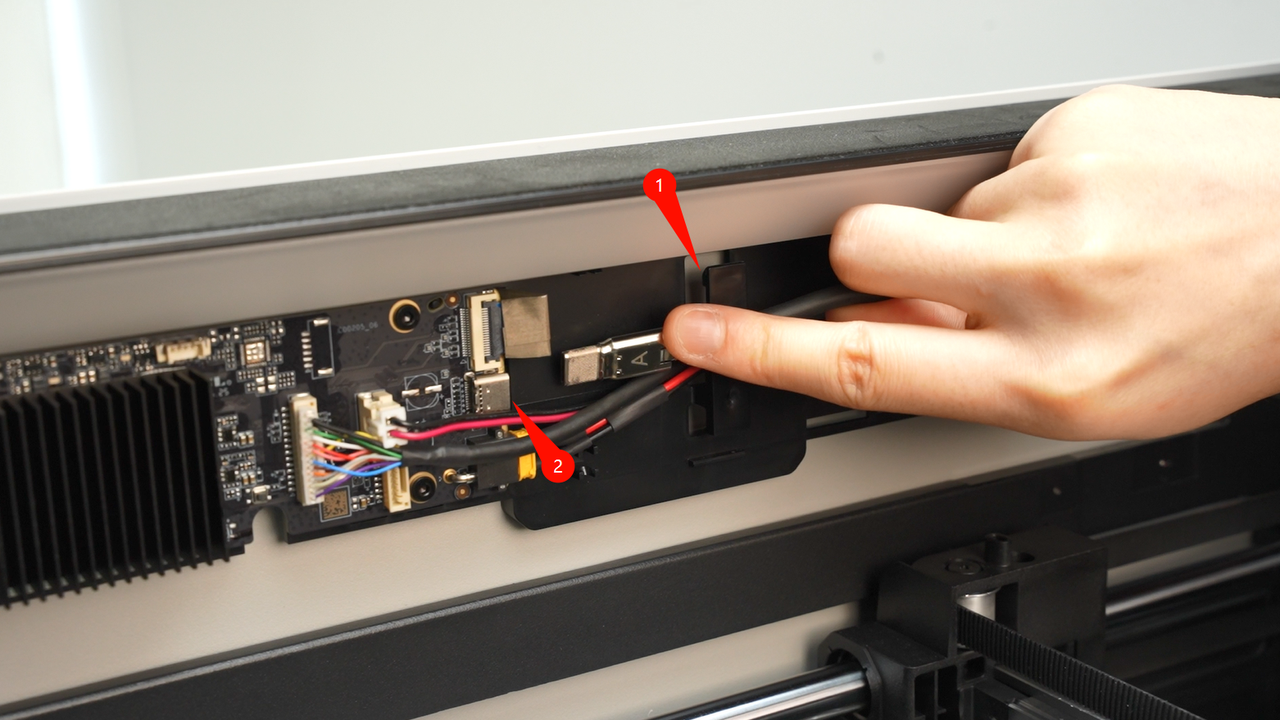

Al conectar el nuevo cable USB-C, tenga en cuenta que la superficie del conector tiene cinta antideslizante: deberá aplicar cierta fuerza para insertarlo hasta que ya no pueda empujarse; esto indica una inserción adecuada.
Nota: El extremo marcado "A" se conecta a la placa AP, y la marca "A" debe estar orientada hacia afuera.
Luego fije el cable en las abrazaderas de cable una por una e apriete nuevamente el tornillo de fijación de la abrazadera.
Paso 6: Instalar la cubierta organizadora de cable AP

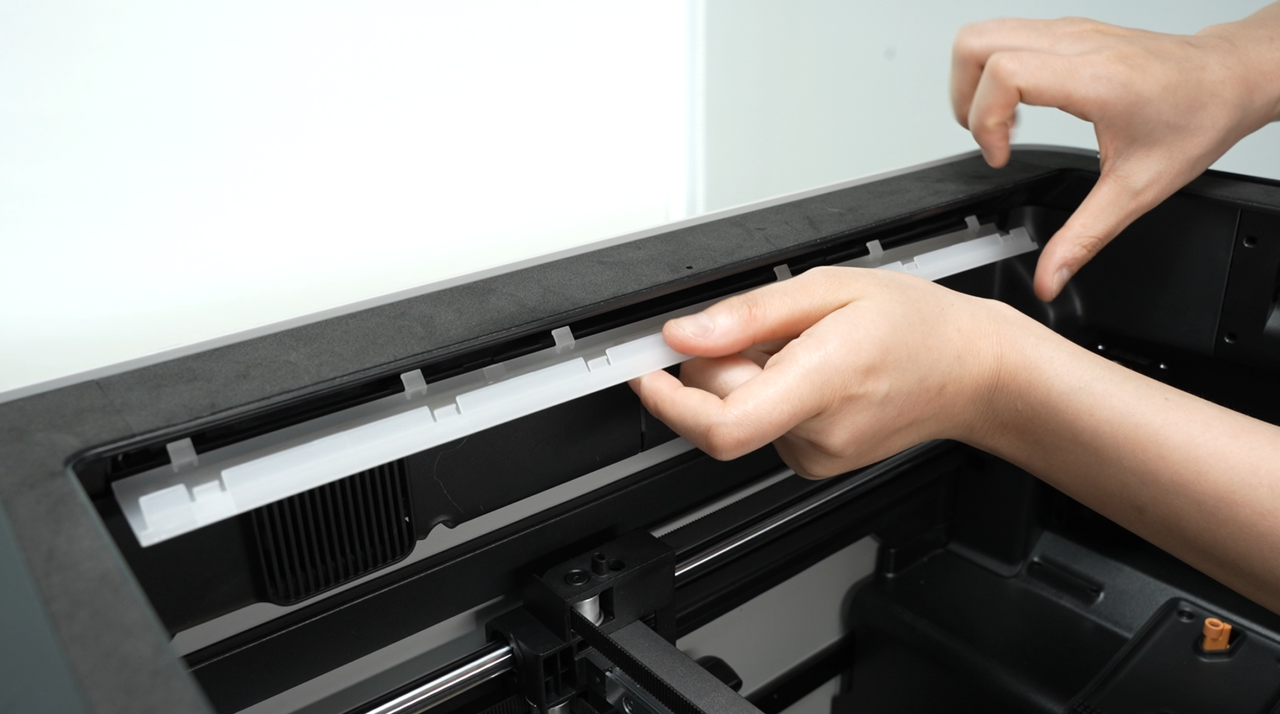

Primero, fije la cubierta de la placa AP desde el lado cercano al panel trasero de la impresora. Presione ambas posiciones indicadas por las flechas en su lugar: el lado derecho debe estar alineado con el buffer de filamento, y el fondo debe estar alineado con la cubierta de protección de cables. Luego use una llave de hexágono H2.0 para apretar 1 tornillo de fijación (BT2.6x8).
Nota: Antes de instalar la cubierta de la placa AP, verifique si los cables bloquean el tubo PTFE para evitar afectar la instalación posterior del tubo PTFE.
Paso 7: Instalar el tubo PTFE
Pase el tubo PTFE a través y conecte el acoplador de tubo PTFE.
Paso 8: Instalar el hotend
Consulte esta guía para instalar el hotend (Haga clic aquí para saltar)
Cómo verificar la finalización/éxito
Reinicie la impresora y realice la calibración para verificar advertencias de error. Si la impresora indica que la correa necesita tensión, tense la correa.
