Tubo PTFE

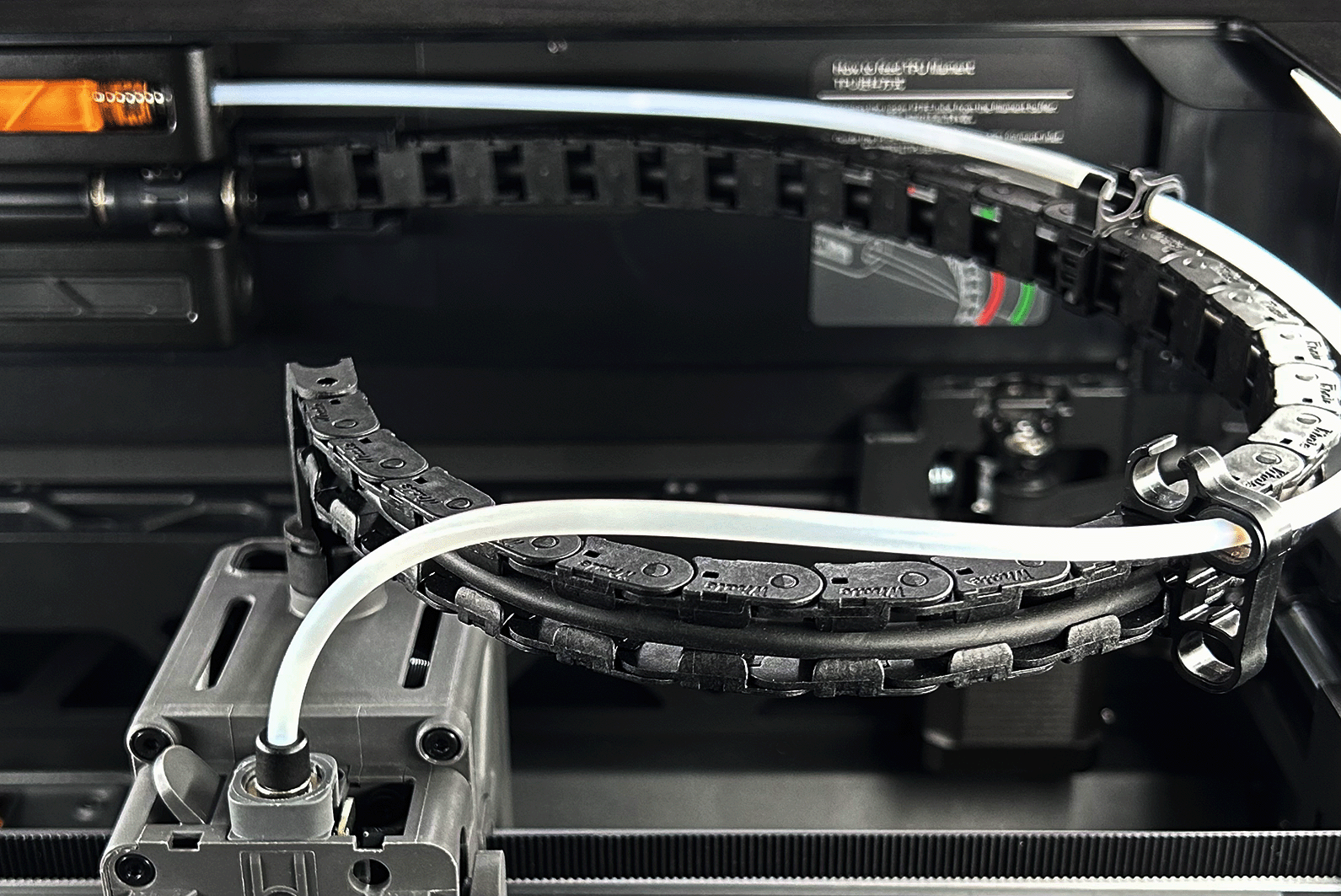

El tubo PTFE (Teflón) dentro del H2S conecta el buffer y el cabezal. Guía el filamento desde el buffer hasta el cabezal para permitir una extrusión y impresión suaves.
Este tubo PTFE es una pieza de consumo que se desgasta con el tiempo. Recomendamos inspeccionar periódicamente la superficie del tubo y ambas caras terminales, reemplazándolo cuando aparezcan signos de desgaste.
- Tubo PTFE: 590 mm
Cuándo reemplazar
- El tubo PTFE muestra signos de desgaste
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los cables electrónicos de la impresora y el cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, lo que resulta en daños electrónicos y peligros de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitarse si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier inquietud o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto de su problema y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.
Guía de desmontaje e instalación
Paso 1. Apagar e retirar el tubo PTFE
Apague la impresora H2S y desconecte el cable de alimentación.

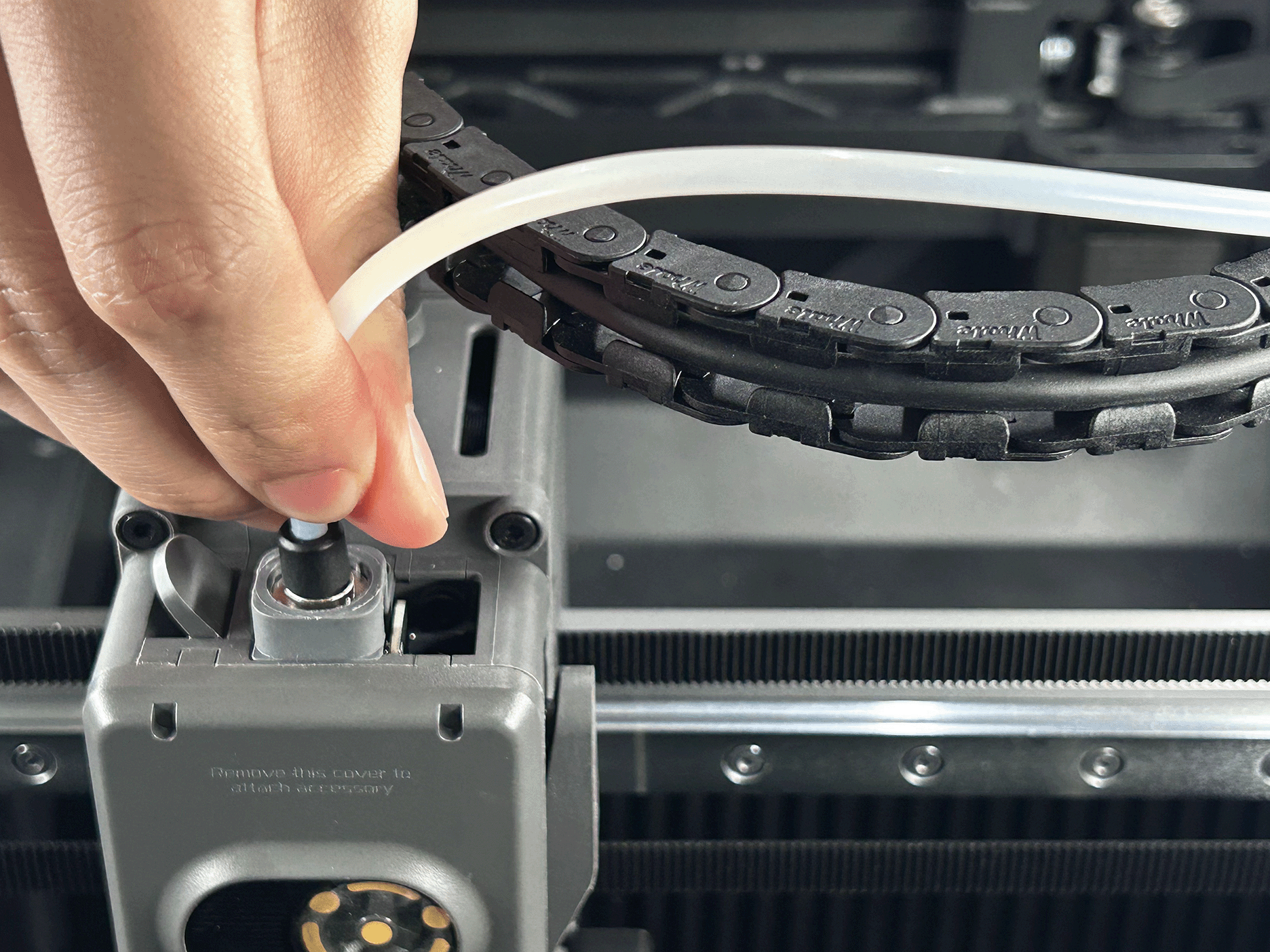

Presione el collar exterior negro del conector neumático del cabezal para desbloquearlo, luego retire el tubo hacia afuera.

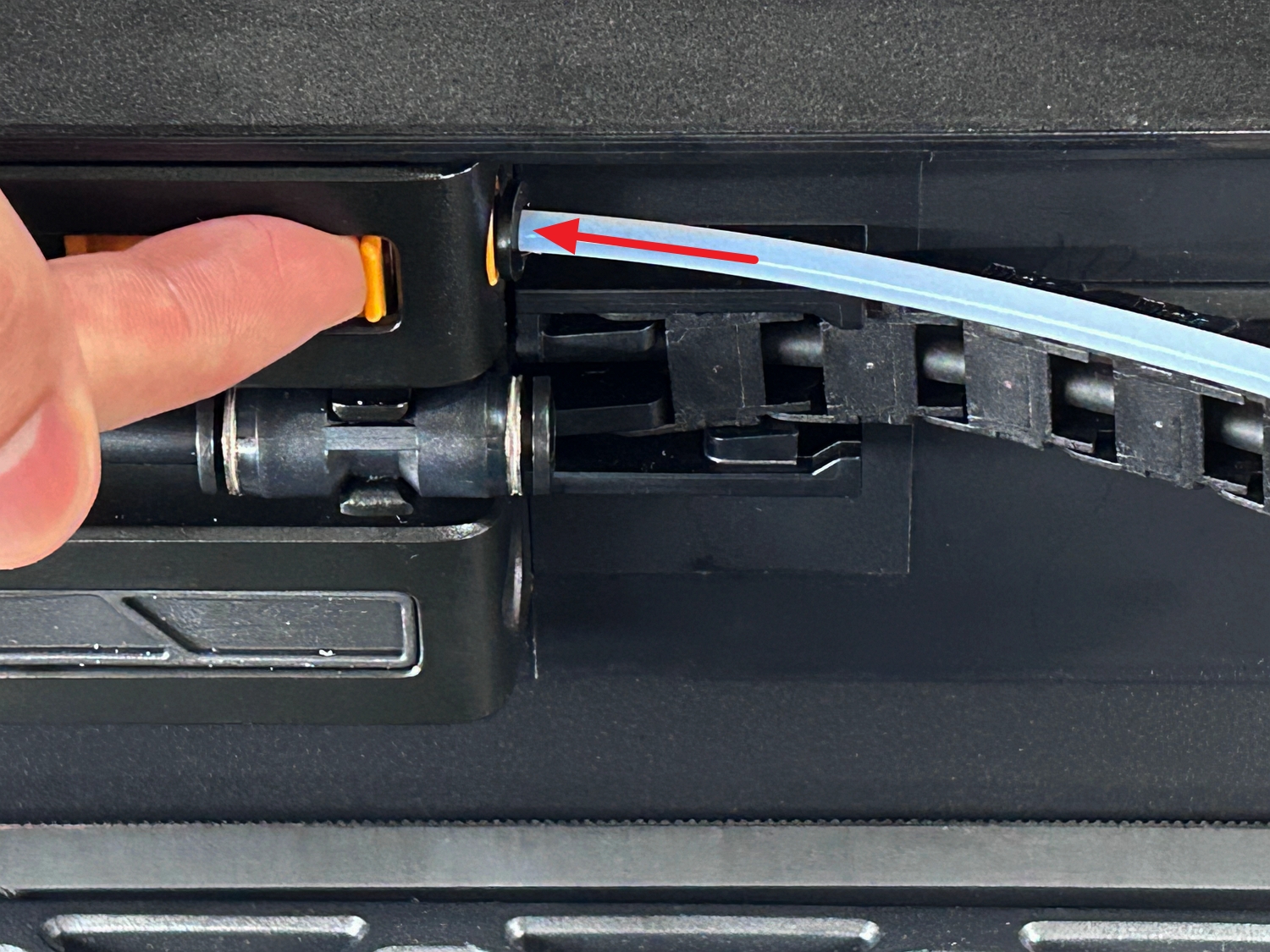

En el buffer, empuje primero el conector neumático hacia afuera; mientras lo sostiene en esa posición, presione el collar negro de liberación en el adaptador del lado del buffer para desbloquearlo.
Retire el tubo PTFE.
Paso 2. Instalar el tubo PTFE

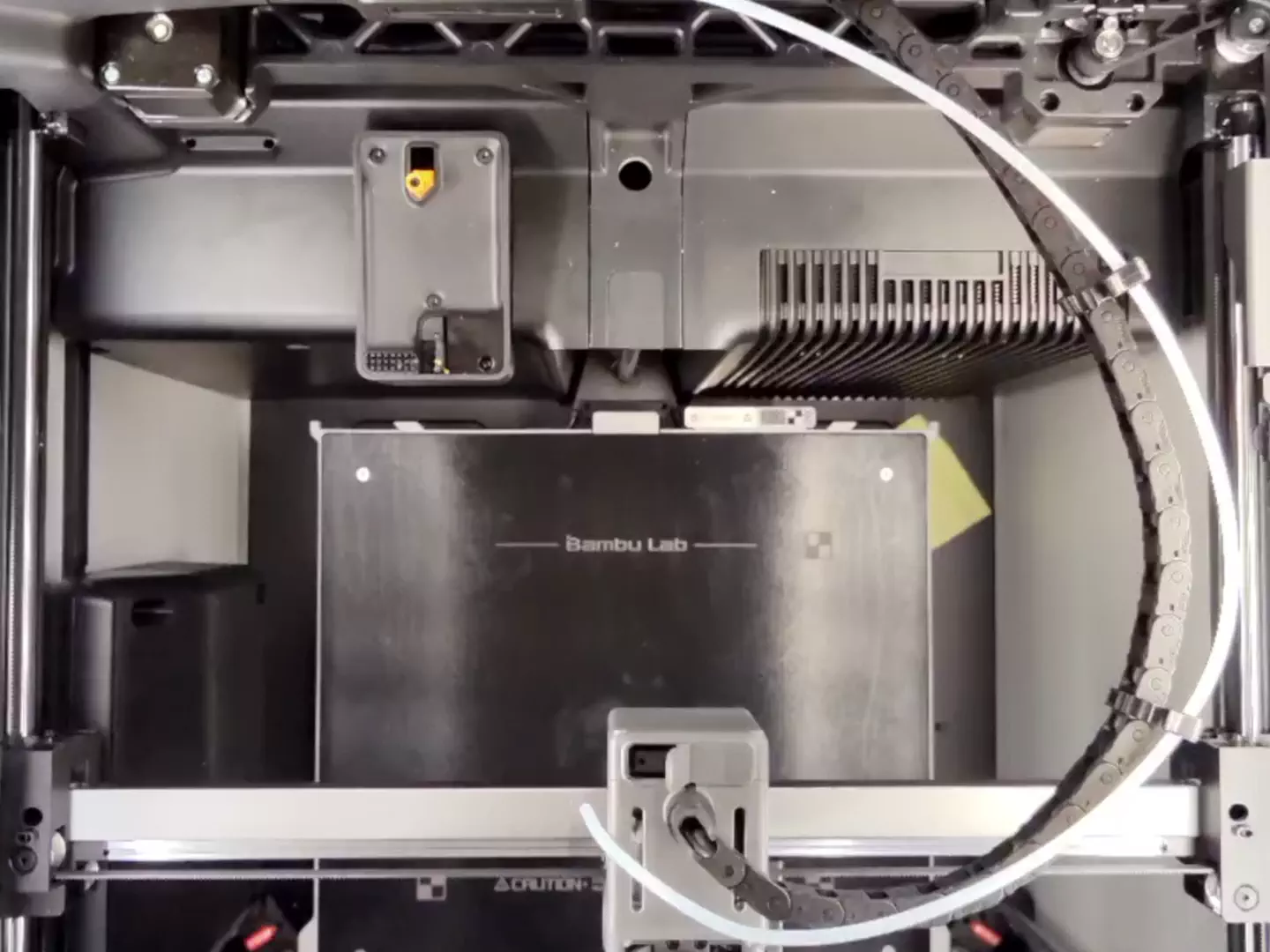

Introduzca el tubo PTFE a través de los agujeros en el lateral de la hebilla de cadena de cables, manteniendo un radio de curvatura natural.
Primero empuje el conector neumático hacia afuera, luego inserte el tubo PTFE en el conector neumático del lado del buffer y verifique que la conexión esté segura.
Inserte el otro extremo en el conector neumático del cabezal.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, por favor envíe un ticket técnico, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
