Cubierta Frontal

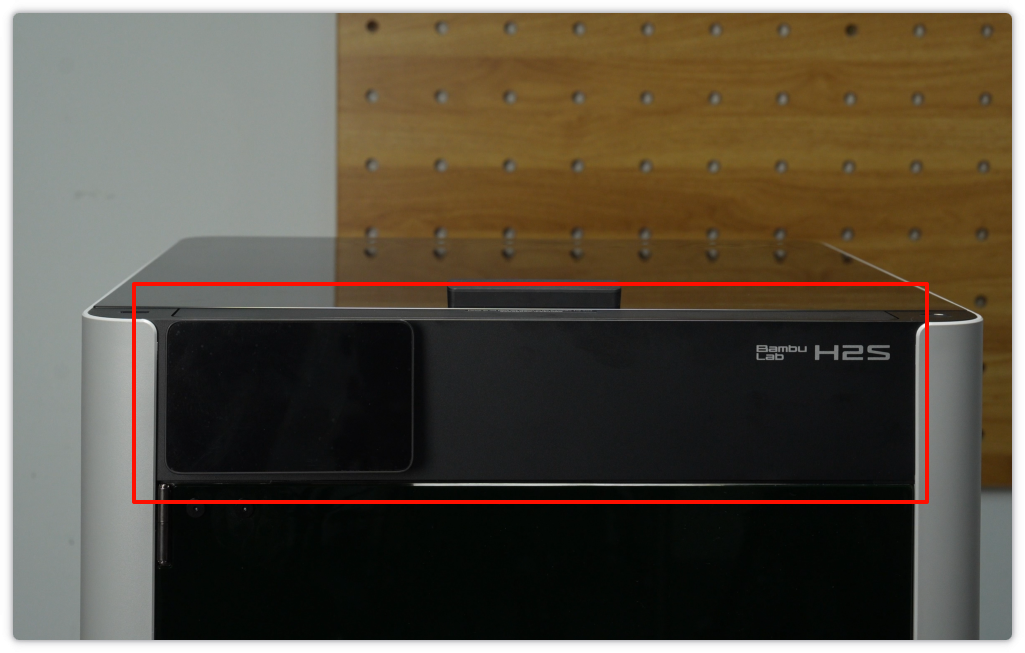

La cubierta frontal se instala por encima de la puerta de vidrio frontal de la impresora.
Las piezas de repuesto para la cubierta frontal incluyen lo siguiente:
- Cubierta frontal (sin bisagras) * 1
- Tornillo BT2x12 - utilizado para fijar la cubierta frontal * 1
Cuándo utilizar
- La cubierta frontal está dañada.
Herramientas y materiales necesarios
- Cubierta frontal nueva
- Llave Allen H2.0
- Llave Allen H1.5
Especificaciones y cantidades de tornillos involucrados en la sustitución de la cubierta frontal H2S (se recomienda guardar los tornillos retirados adecuadamente para evitar pérdidas):
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónica de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto de su problema y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.
Retirar la cubierta frontal
Paso 1: Retirar la cubierta frontal

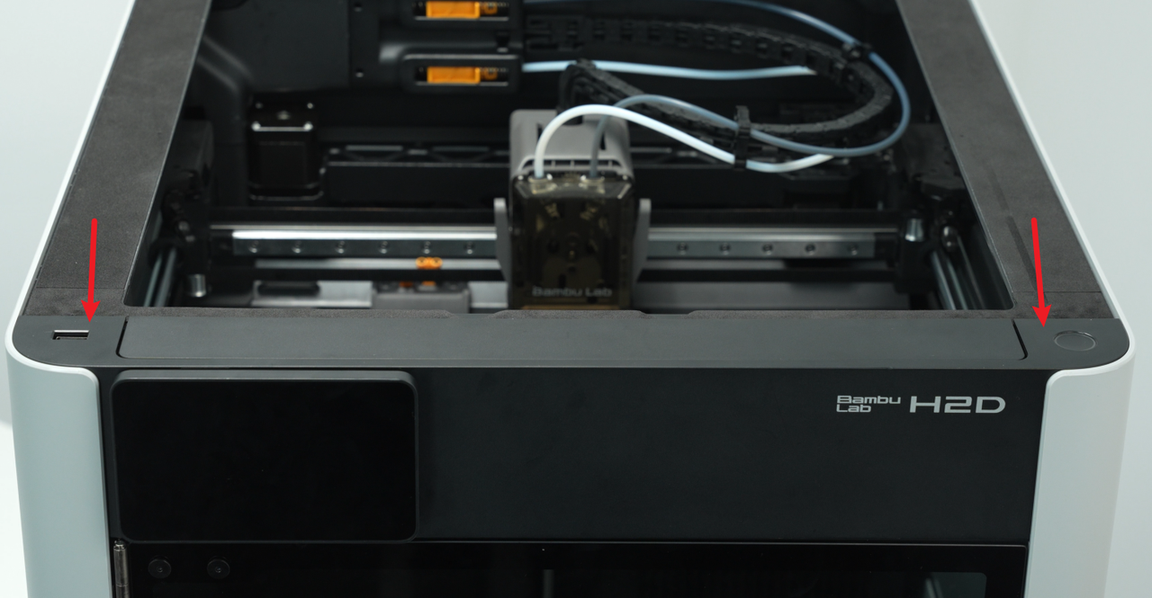

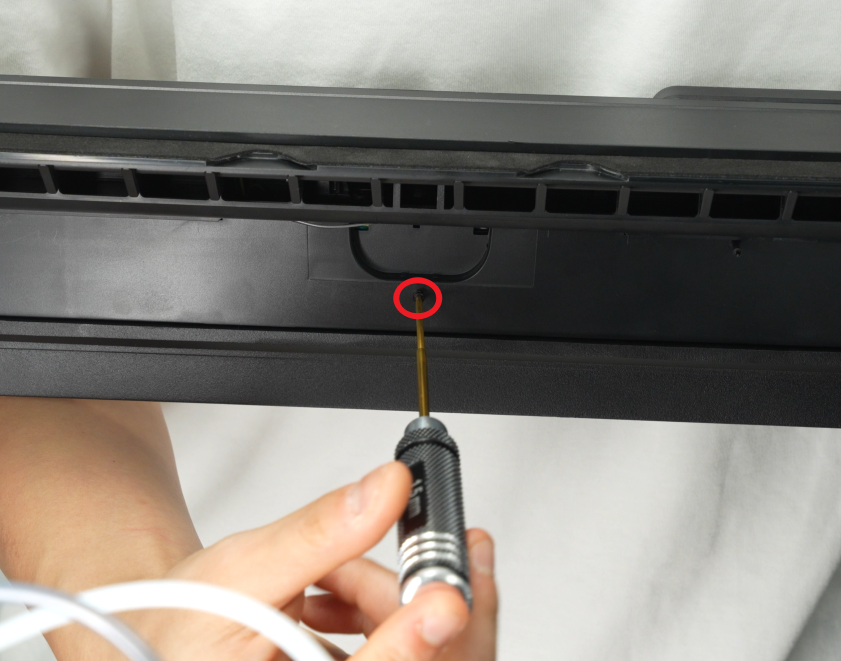

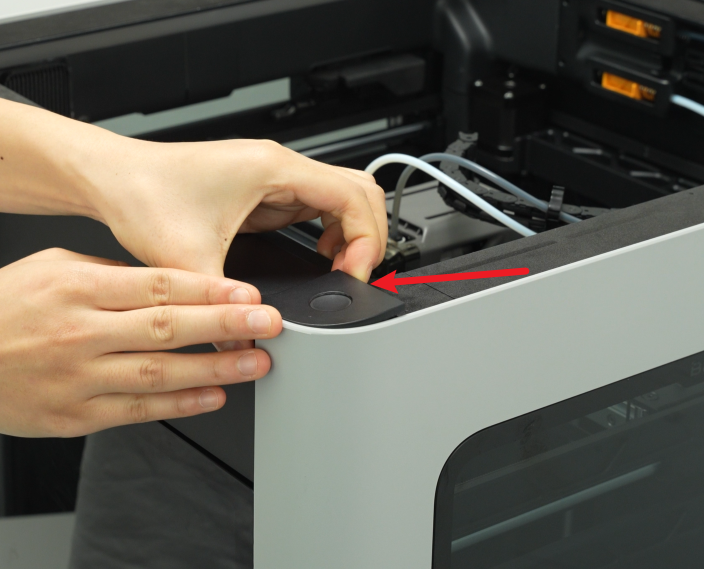

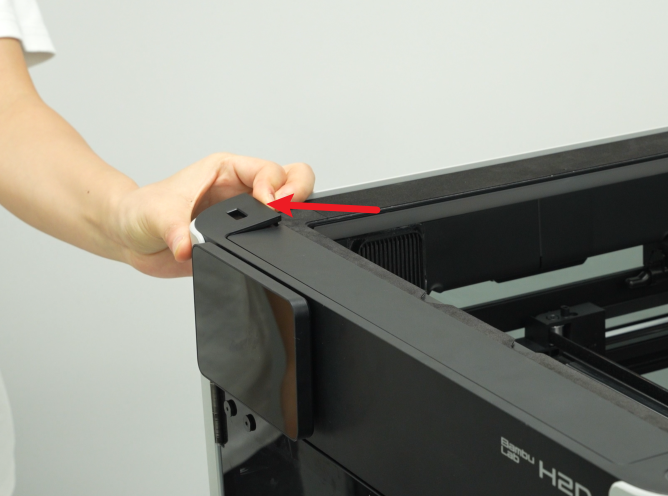

- Utilice una llave Allen H1.5 para retirar un tornillo de fijación (BT2×12), luego sostenga el enganche del lado izquierdo de la cubierta frontal con la mano, desenganche el lado superior izquierdo de la cubierta frontal y luego abra el lado superior derecho:

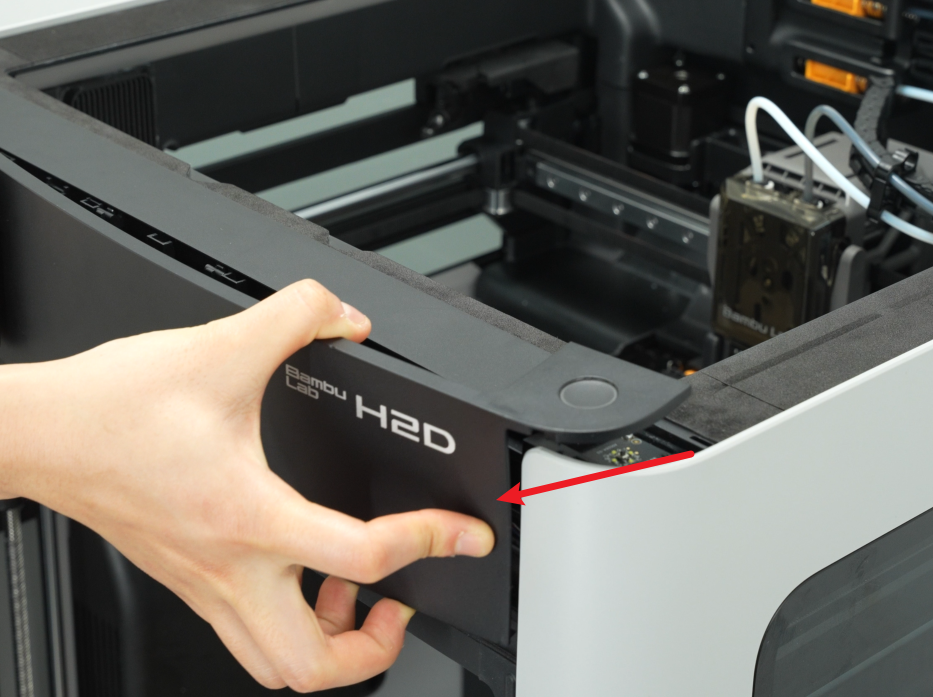

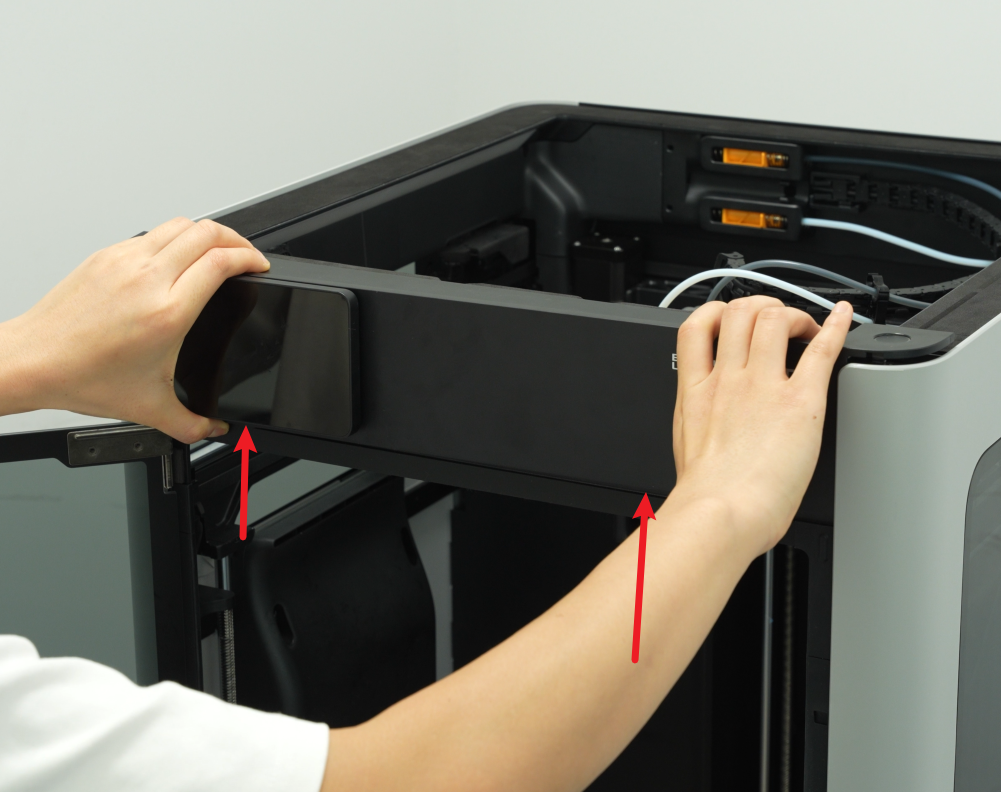

- Luego coloque los pulgares en la parte inferior de la cubierta frontal y empuje hacia arriba para desbloquear la tarjeta de la cubierta frontal. Sostenga el lado derecho de la cubierta frontal para doblarla ligeramente y retire el lado derecho de la cubierta frontal desde debajo del panel derecho.
¡Retire con cuidado para evitar dañar el FPC de la pantalla!

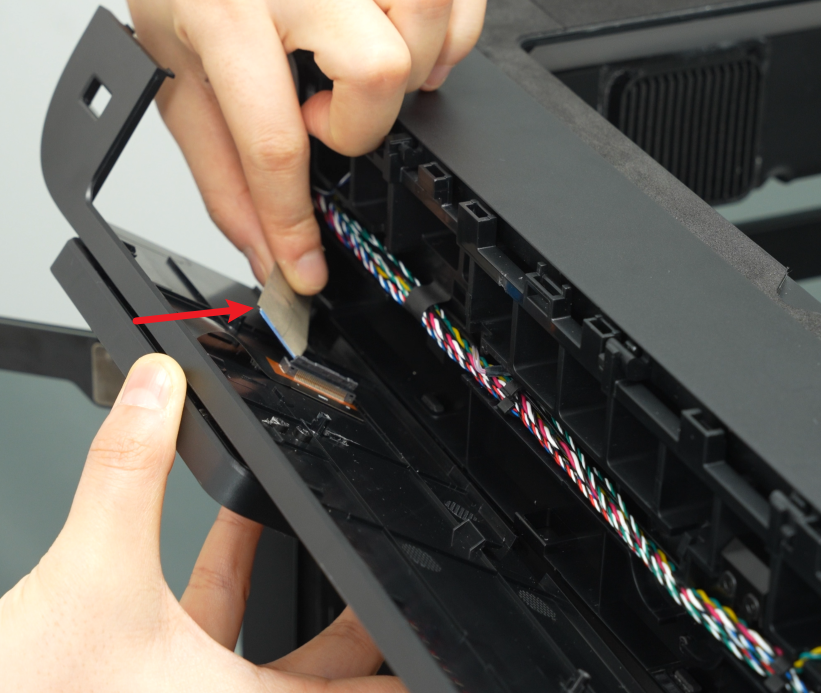

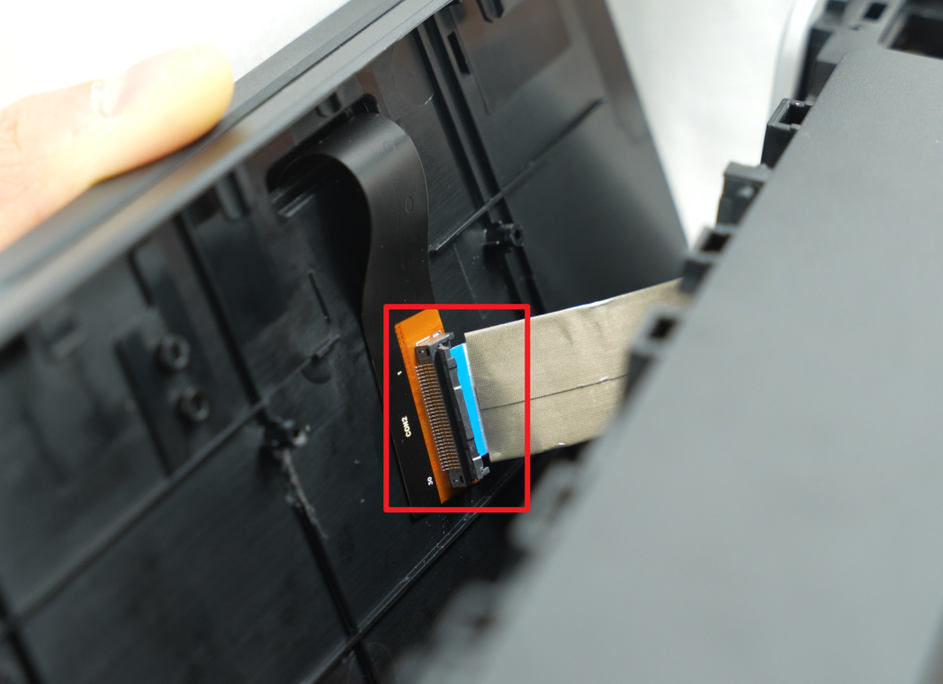

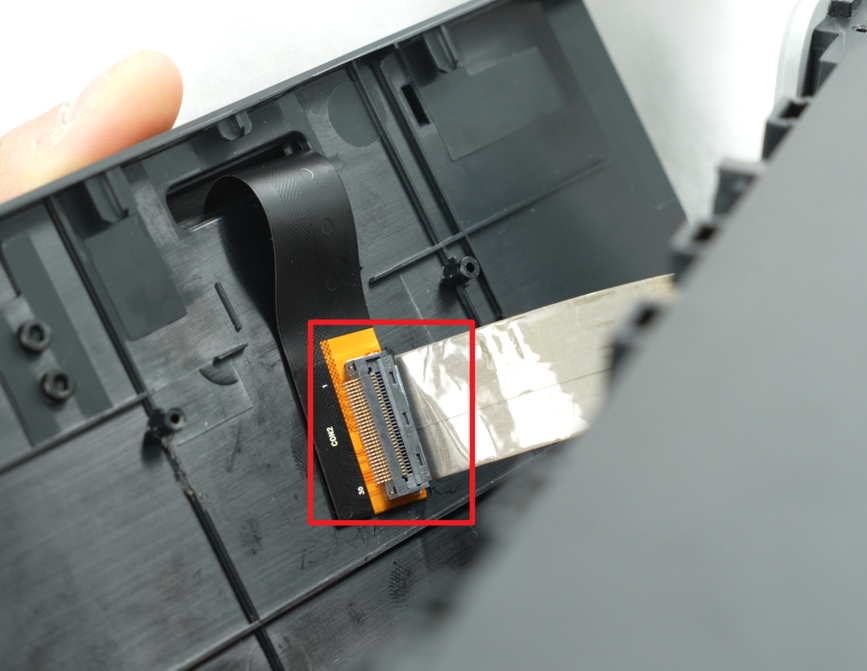

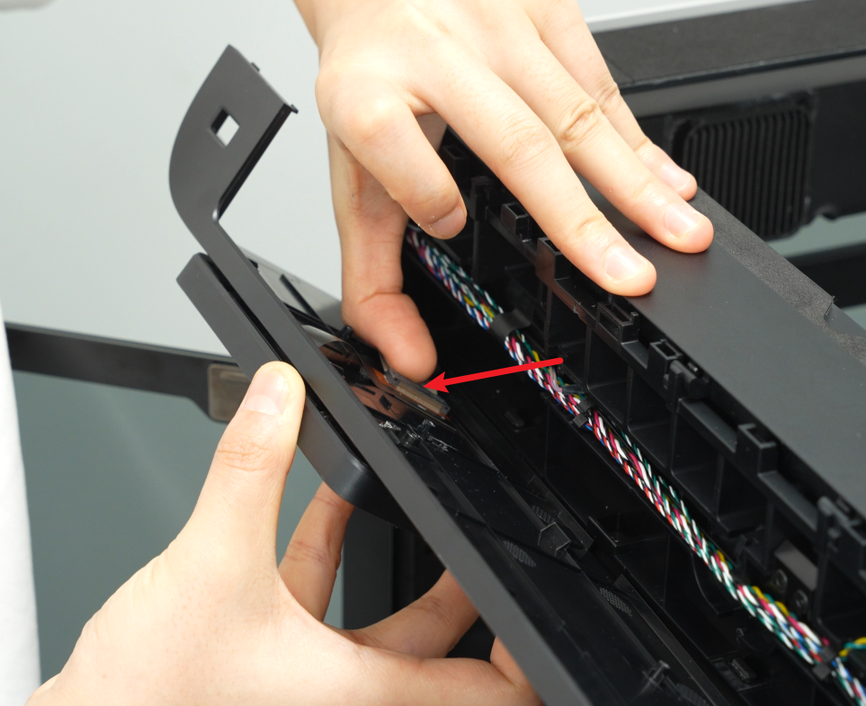

- Después de retirar el lado derecho de la cubierta frontal de la impresora, gire cuidadosamente la cubierta frontal para exponer la interfaz entre la pantalla y el FPC de pantalla. Afloje el enganche del cable de pantalla hacia arriba y luego retire el cable de pantalla del enganche.
Paso 2: Retirar la pantalla

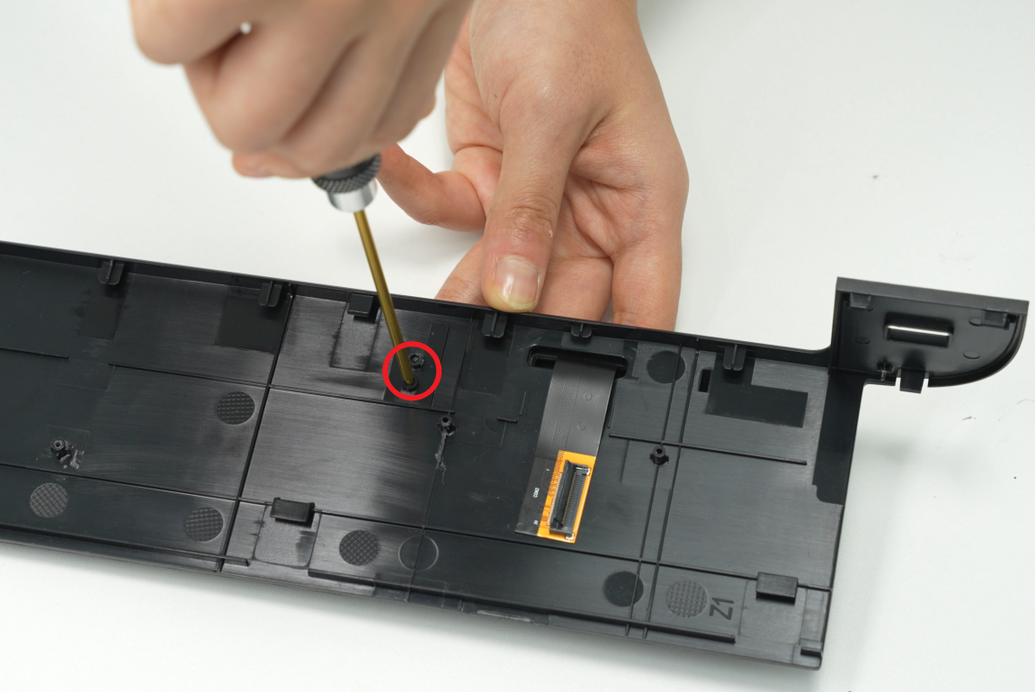

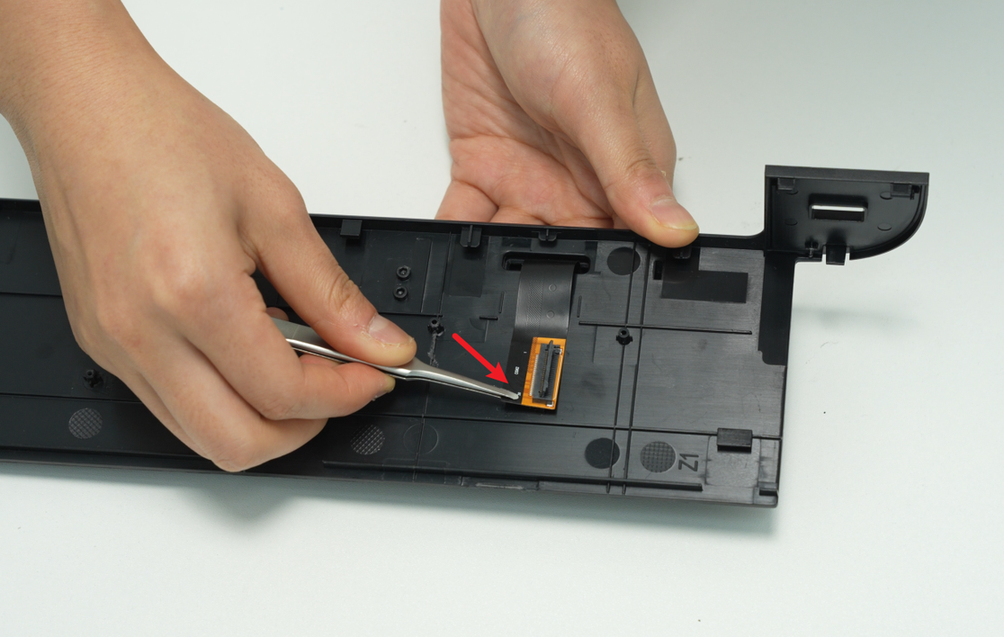

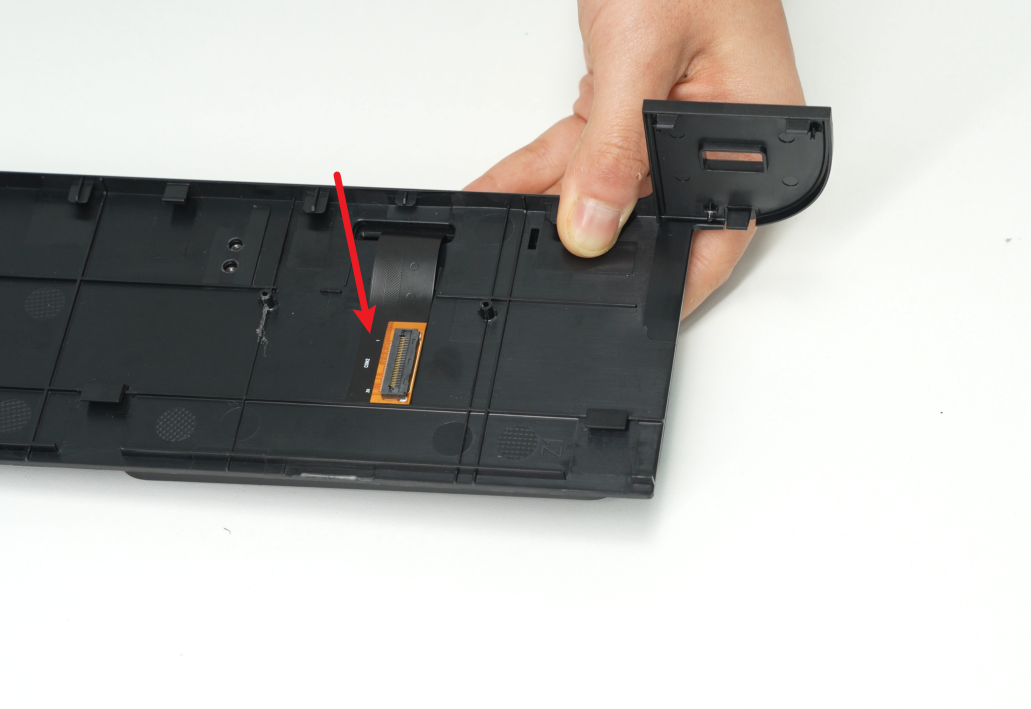

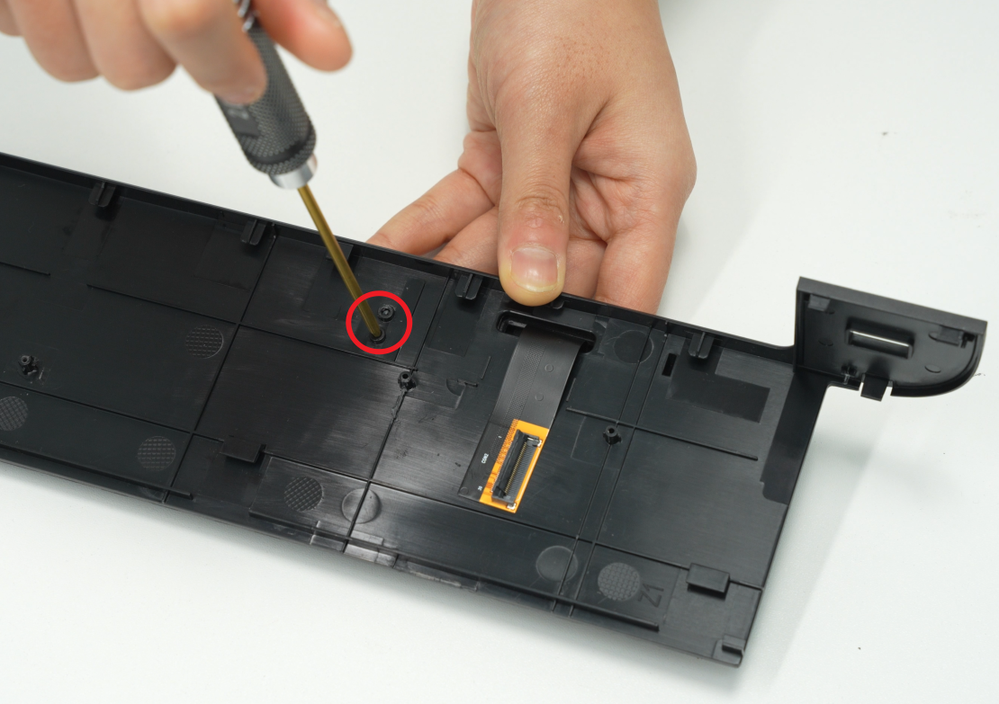

- Coloque la cubierta frontal sobre la mesa, utilice una llave Allen H2.0 para retirar los dos tornillos de fijación de bisagra de la pantalla (M2.5x4) y luego retire el FPC de pantalla de la cubierta frontal (puede usar pinzas para ayudar a retirarlo);

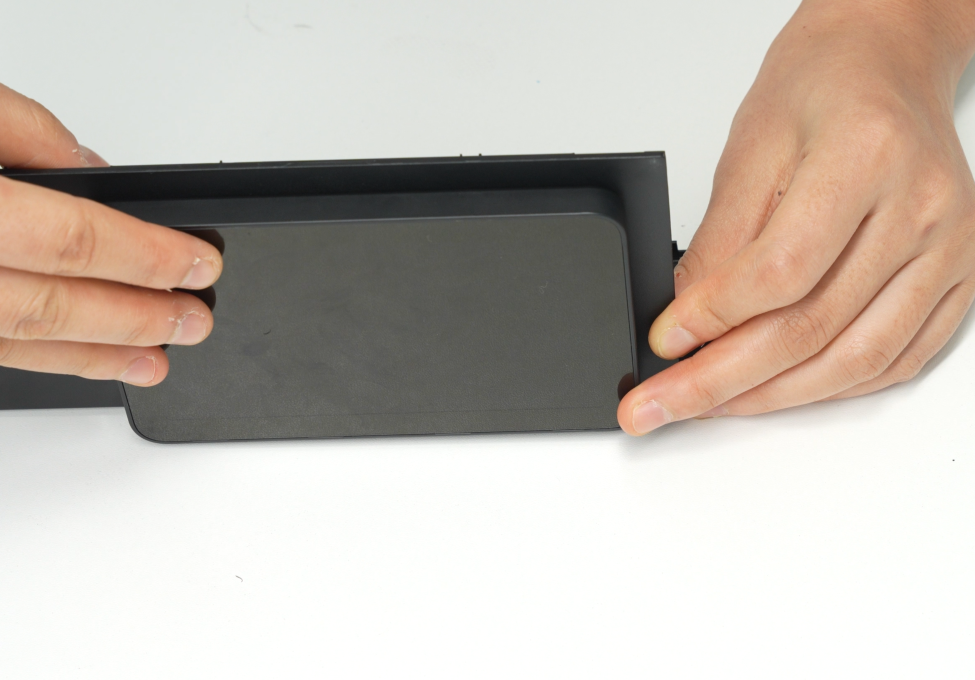

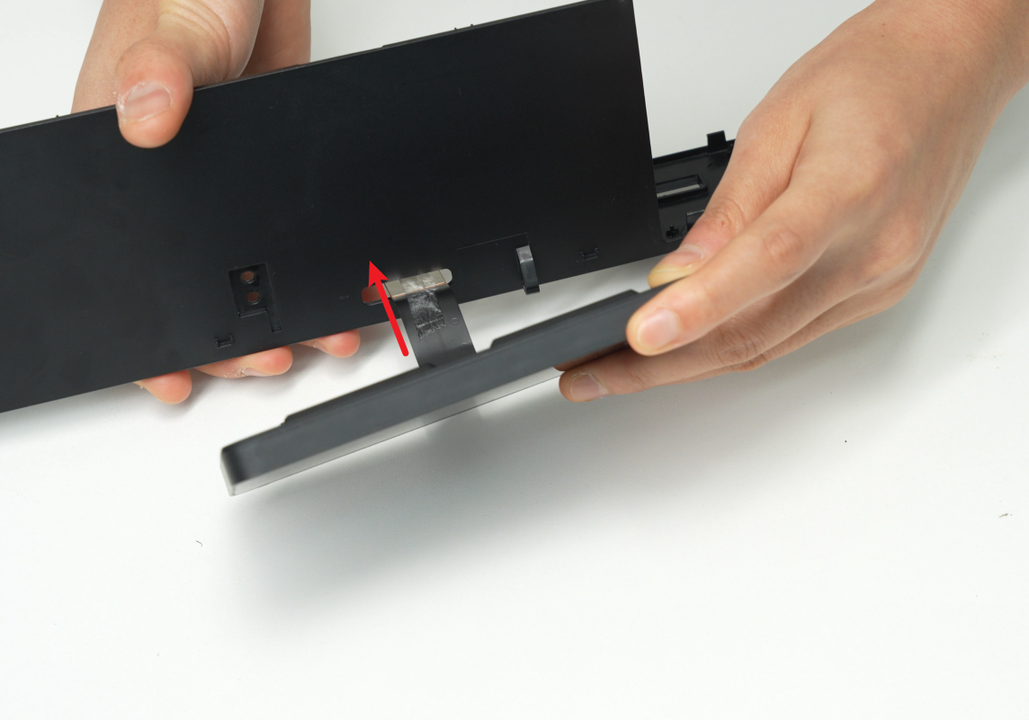

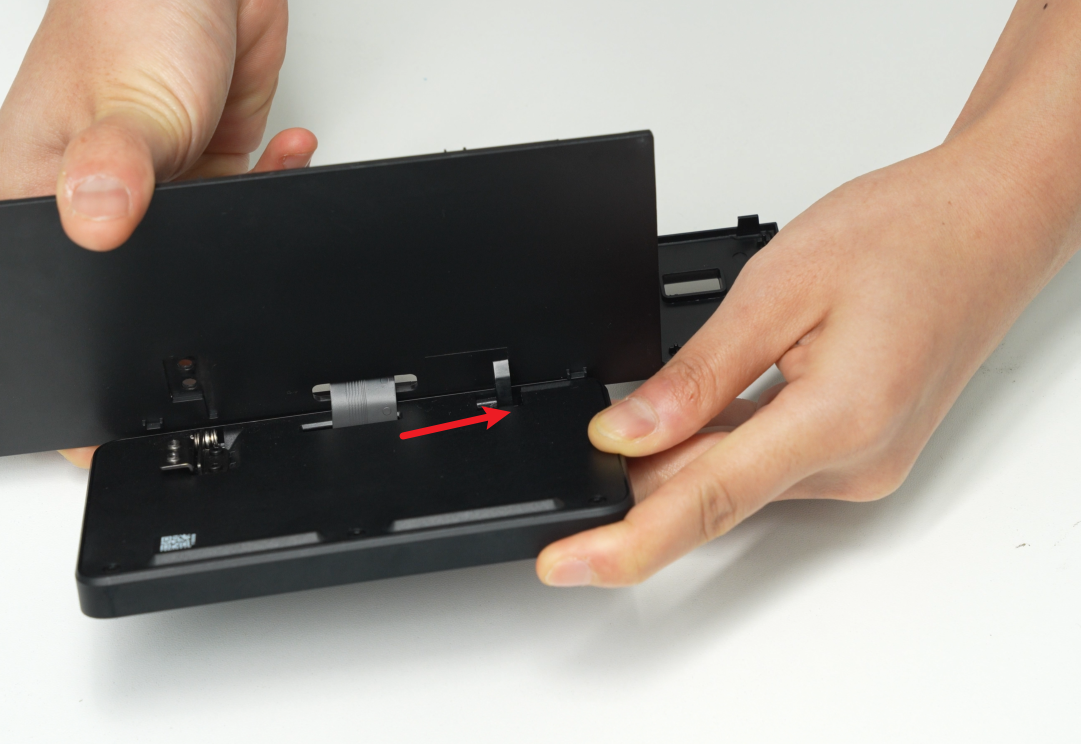

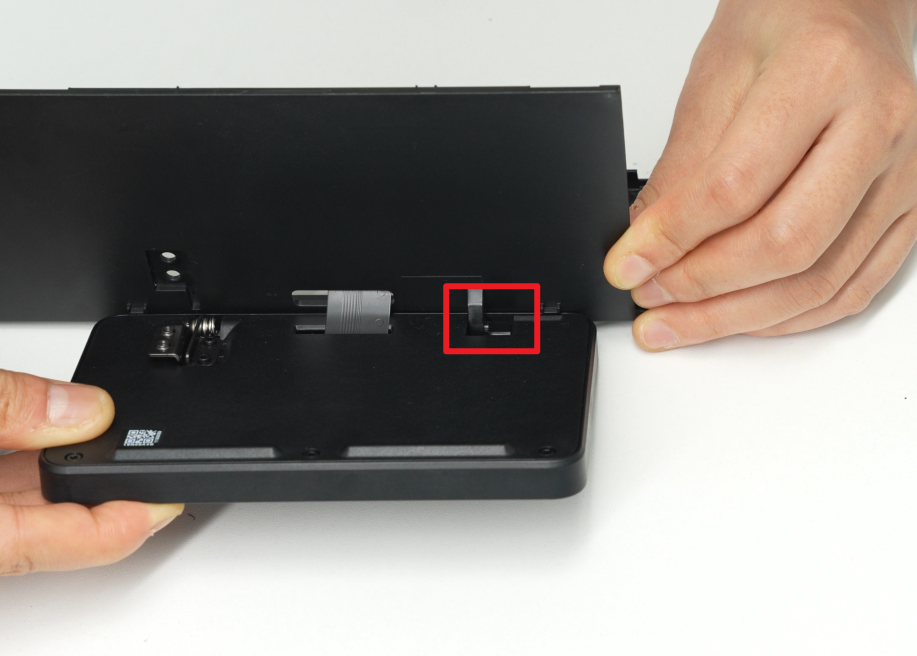

- Sostenga la cubierta frontal, inclínela hacia arriba, retire los pasadores de la pantalla de la cubierta frontal y retire la pantalla.
Instalar la cubierta frontal
Paso 1: Instalar la pantalla

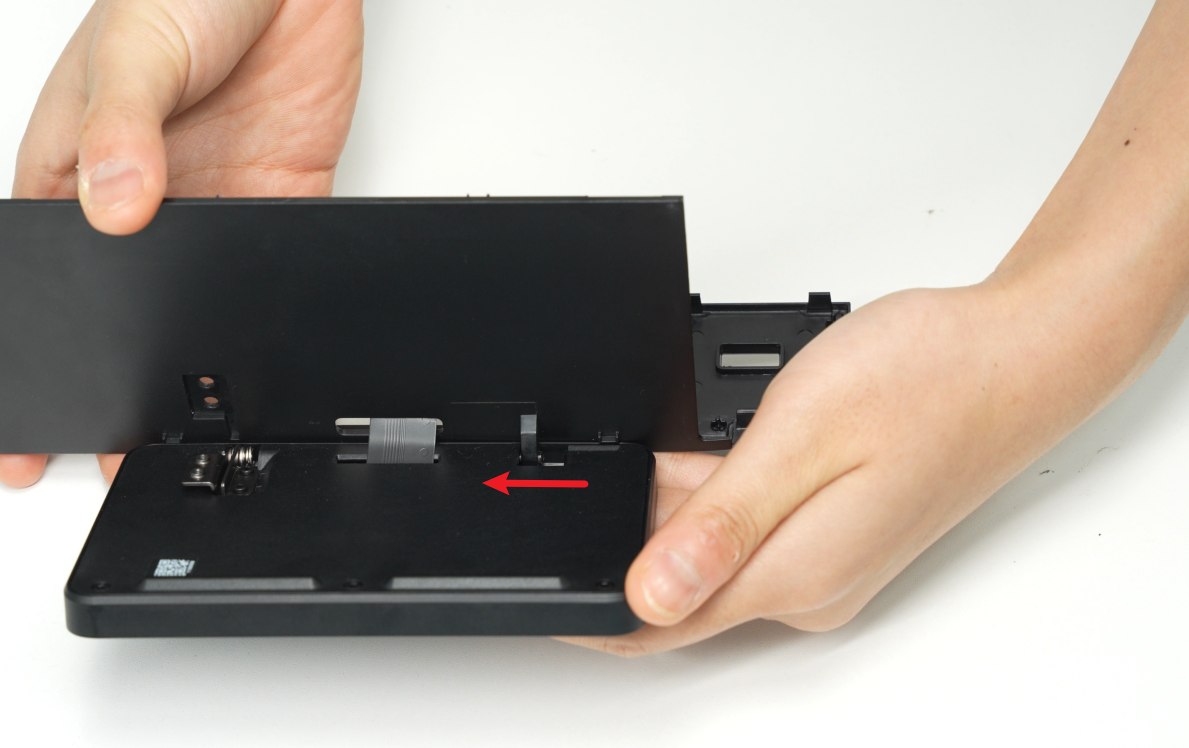

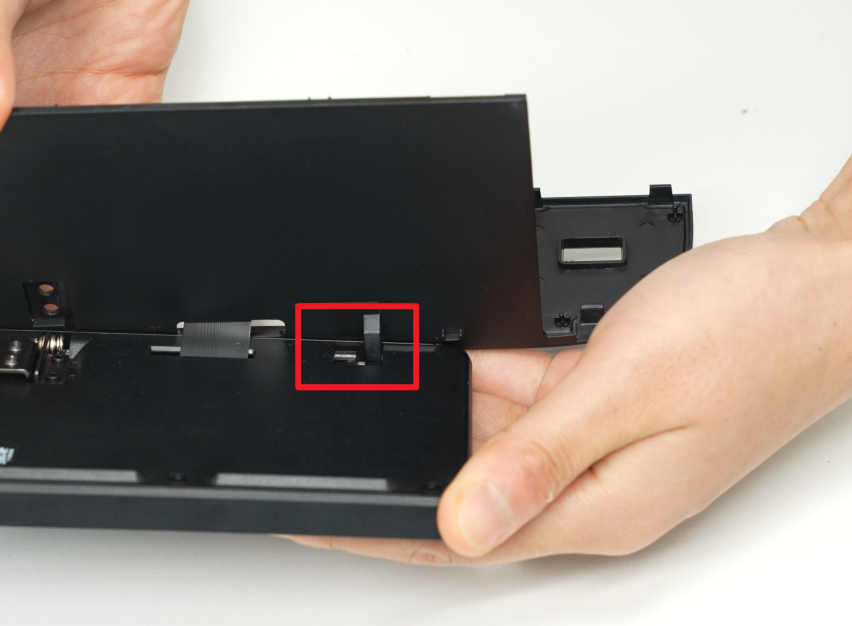

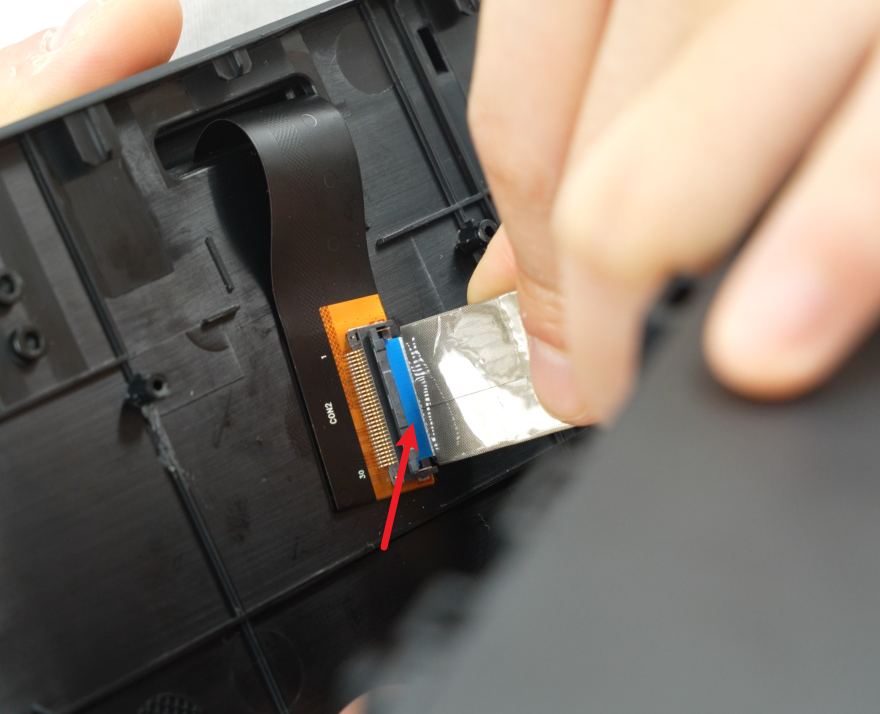

- Primero, haga pasar el FPC de pantalla por el pequeño agujero de la cubierta frontal. Alinee los pasadores de la pantalla con los pequeños agujeros de la cubierta frontal e introdúzcalos.

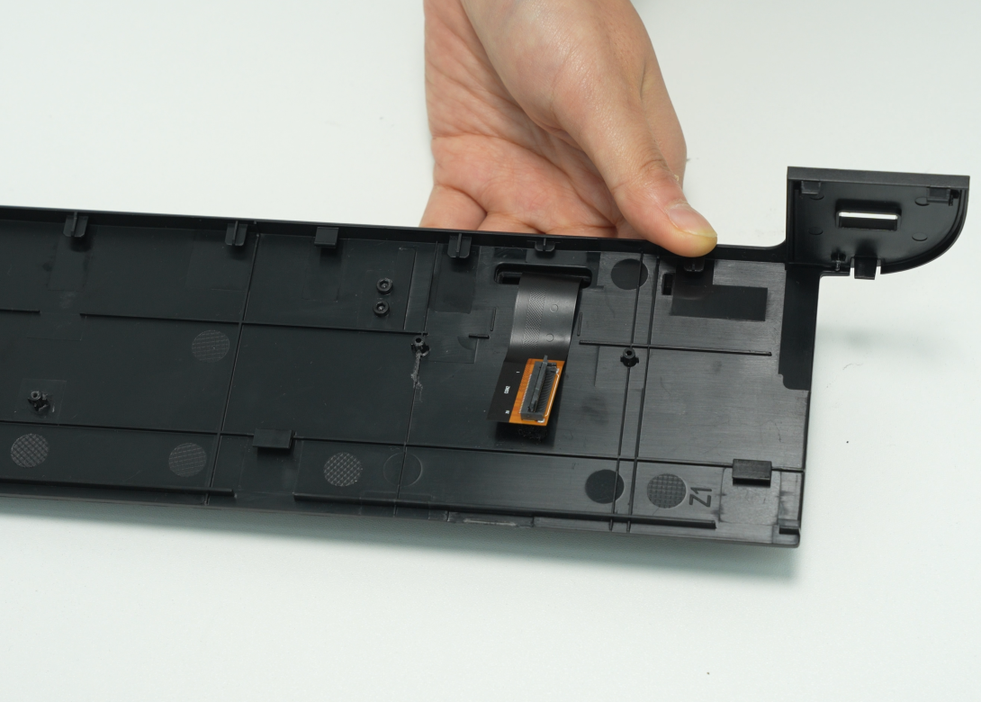

- Fije la cubierta frontal a la pantalla alinear los agujeros de tornillo. Apriete los dos tornillos de fijación (M2.5x4) utilizando la llave Allen H2.0. Finalmente, adhiera el FPC a la cubierta frontal.
Si la adhesión original es insuficiente, utilice cinta adhesiva doble cara.
Paso 2: Instalar la cubierta frontal

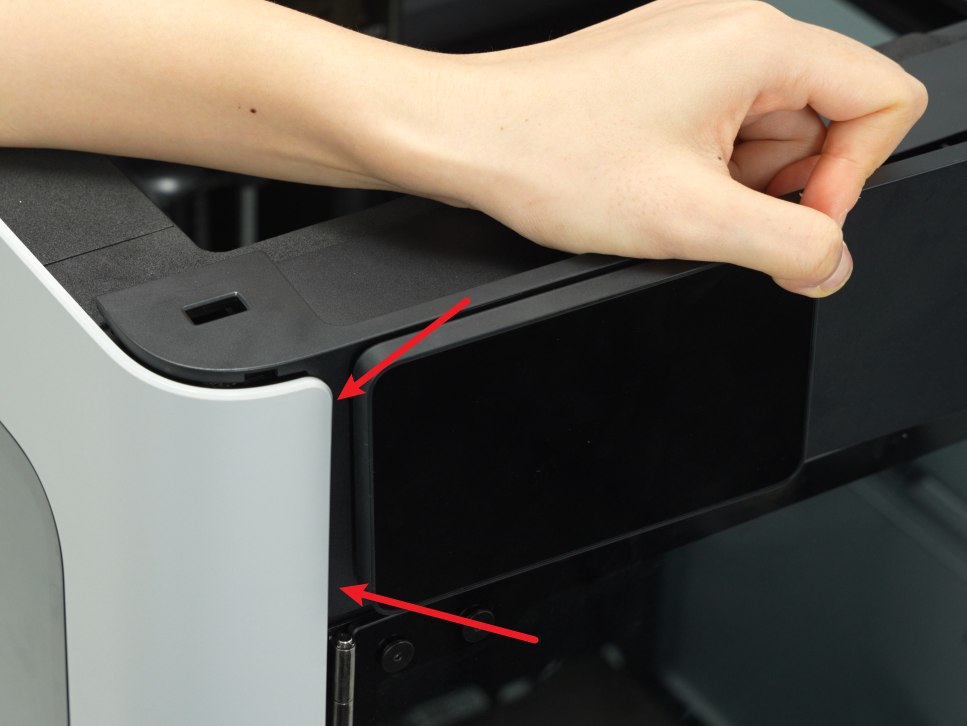

- Coloque el lado izquierdo de la cubierta frontal cerca del lado izquierdo de la impresora. Inserte el FPC de pantalla en el conector y fije el enganche negro.

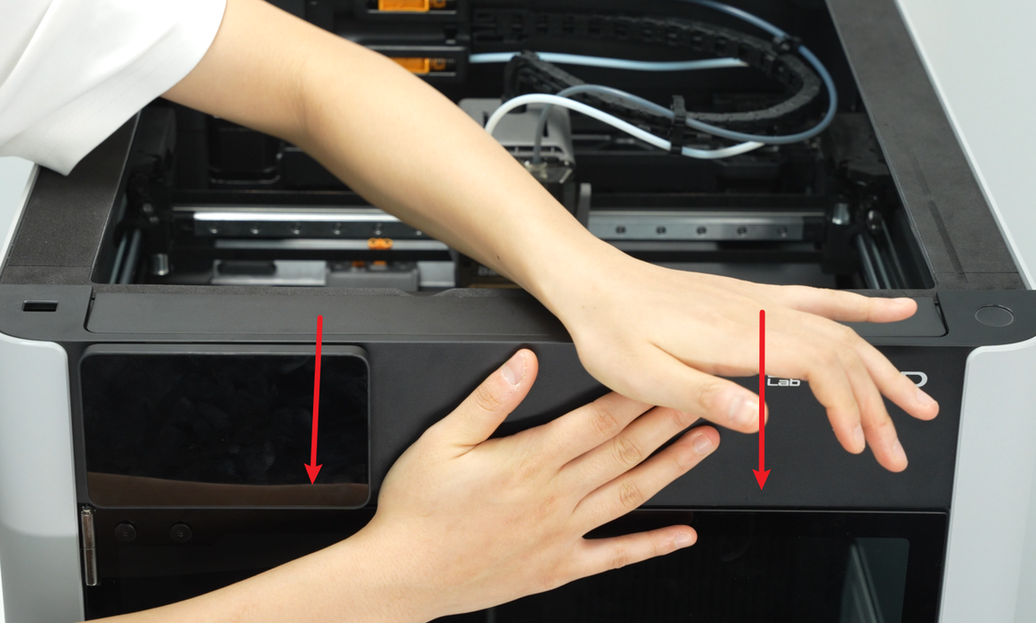

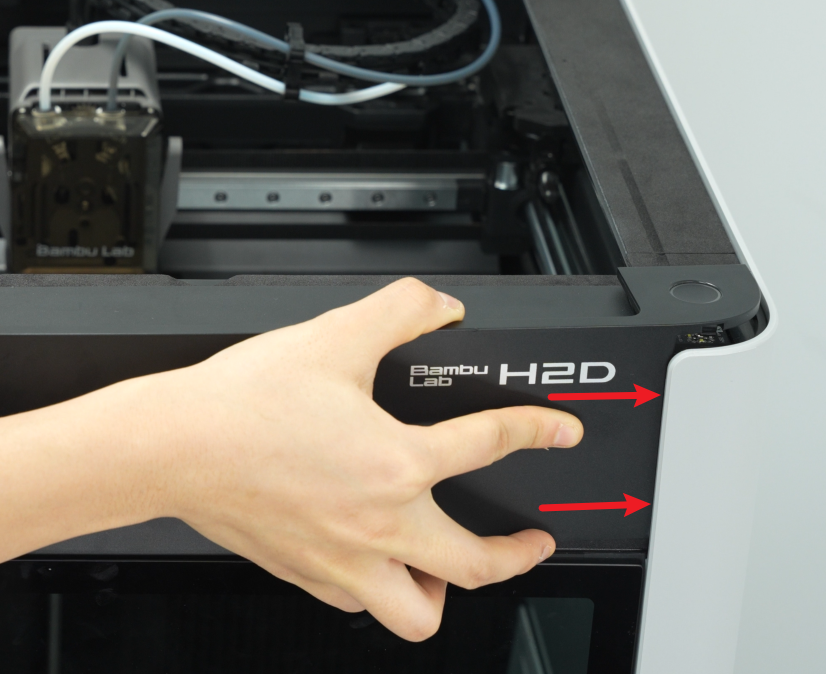

- Sostenga el lado derecho de la cubierta frontal y doblela suavemente, luego introdúzcala en la impresora. Presione la cubierta frontal hacia abajo para asegurar que todos los enganches estén fijos.
- Finalmente, utilice la llave Allen H1.5 para apretar un tornillo de fijación (BT2x12).
Verificar la funcionalidad
Verifique que todos los enganches de la cubierta frontal estén en su lugar y que los tornillos estén apretados para asegurar que la cubierta no tiemble.
Luego encienda la impresora. Si la pantalla LCD se enciende y muestra una imagen normal, y la función táctil responde correctamente, la sustitución está completa.
Dado que implica desmontar la pantalla, recomendamos probar si la función de pantalla funciona correctamente después de la instalación.
De lo contrario, verifique nuevamente el cable de conexión e inténtelo de nuevo. Si aún no funciona, póngase en contacto con el soporte técnico de Bambu Lab para obtener ayuda adicional.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, envíe un ticket técnico, responderemos sus preguntas y brindaremos asistencia.
Si tiene sugerencias o comentarios sobre esta Wiki, deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
