Precauciones:
Asegúrese de seguir estrictamente la secuencia de desmontaje descrita en este artículo. Especialmente antes de retirar la tapa del extrusor, retire primero el sensor de filamento del extrusor (maneje con cuidado para evitar tirar con fuerza), ya que no hacerlo podría provocar que se rompa el cableado del sensor.
Advertencia de seguridad
¡IMPORTANTE!
Antes de realizar cualquier mantenimiento en la impresora o sus componentes electrónicos (incluyendo los cables del cabezal), apague la impresora y desconecte la fuente de alimentación para evitar cortocircuitos, que podrían dañar dispositivos electrónicos y generar riesgos de seguridad.
Al realizar mantenimiento o resolver problemas en la impresora, verifique primero la temperatura del hotend y la cama caliente. Evite operar a altas temperaturas. Si es necesario operar a altas temperaturas, use guantes aislantes térmicos para garantizar un mantenimiento seguro y efectivo.
Si tiene preguntas sobre esta guía, haga clic para enviar un ticket de servicio, y responderemos rápidamente para brindarle la ayuda que necesita.
Herramientas y materiales necesarios
-
Tapas frontal de la unidad de extrusor nueva
-
Llaves Allen H2.0
Instrucciones de desmontaje

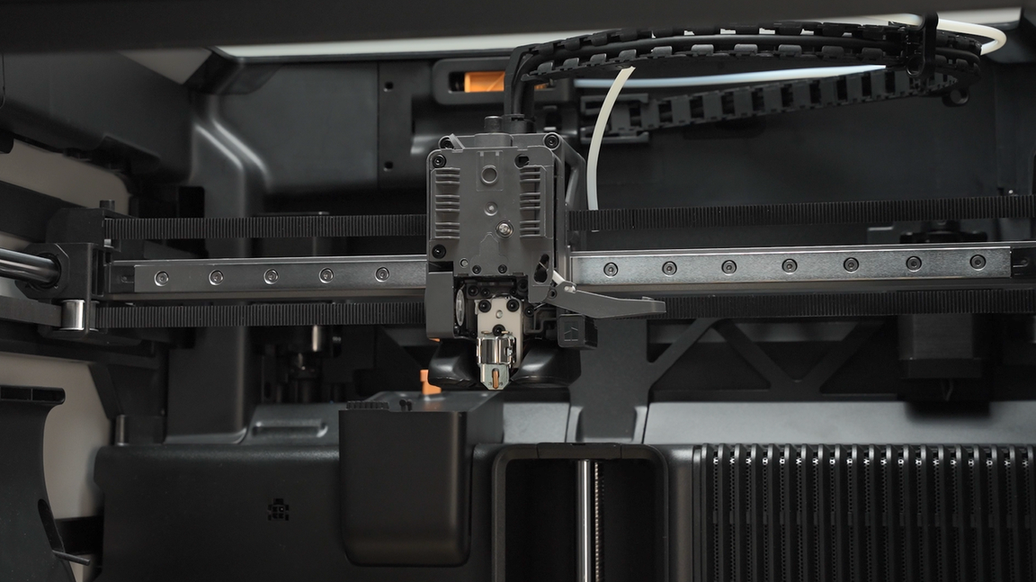

Paso 1: Retire el hotend
Consulte este tutorial para retirar el hotend.

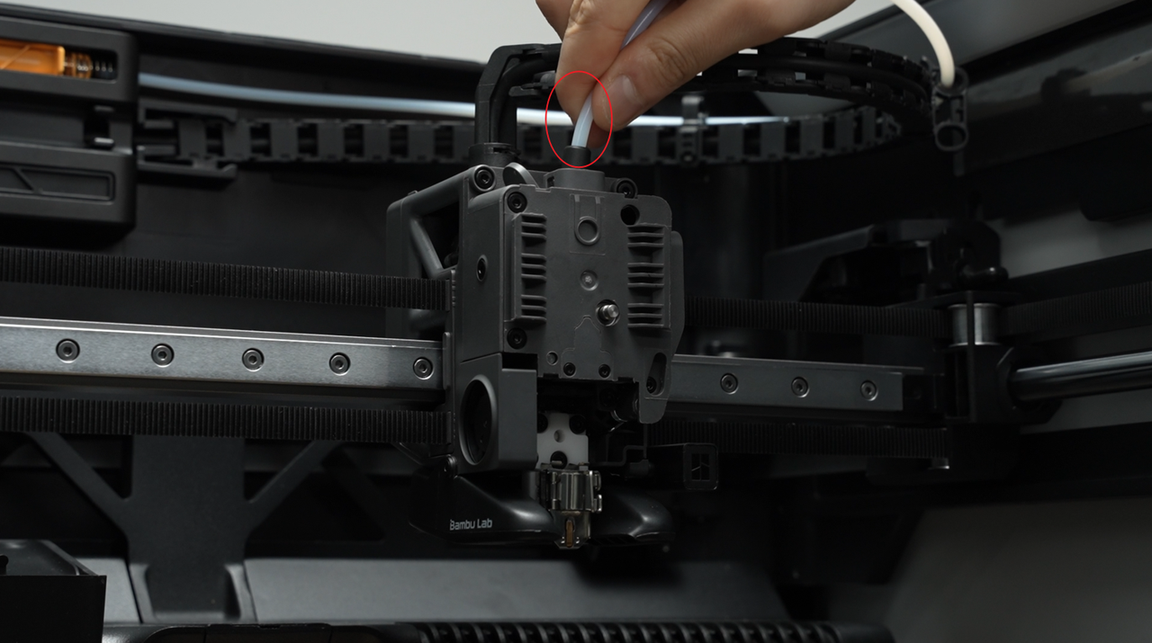

Paso 2: Desconecte el tubo PTFE

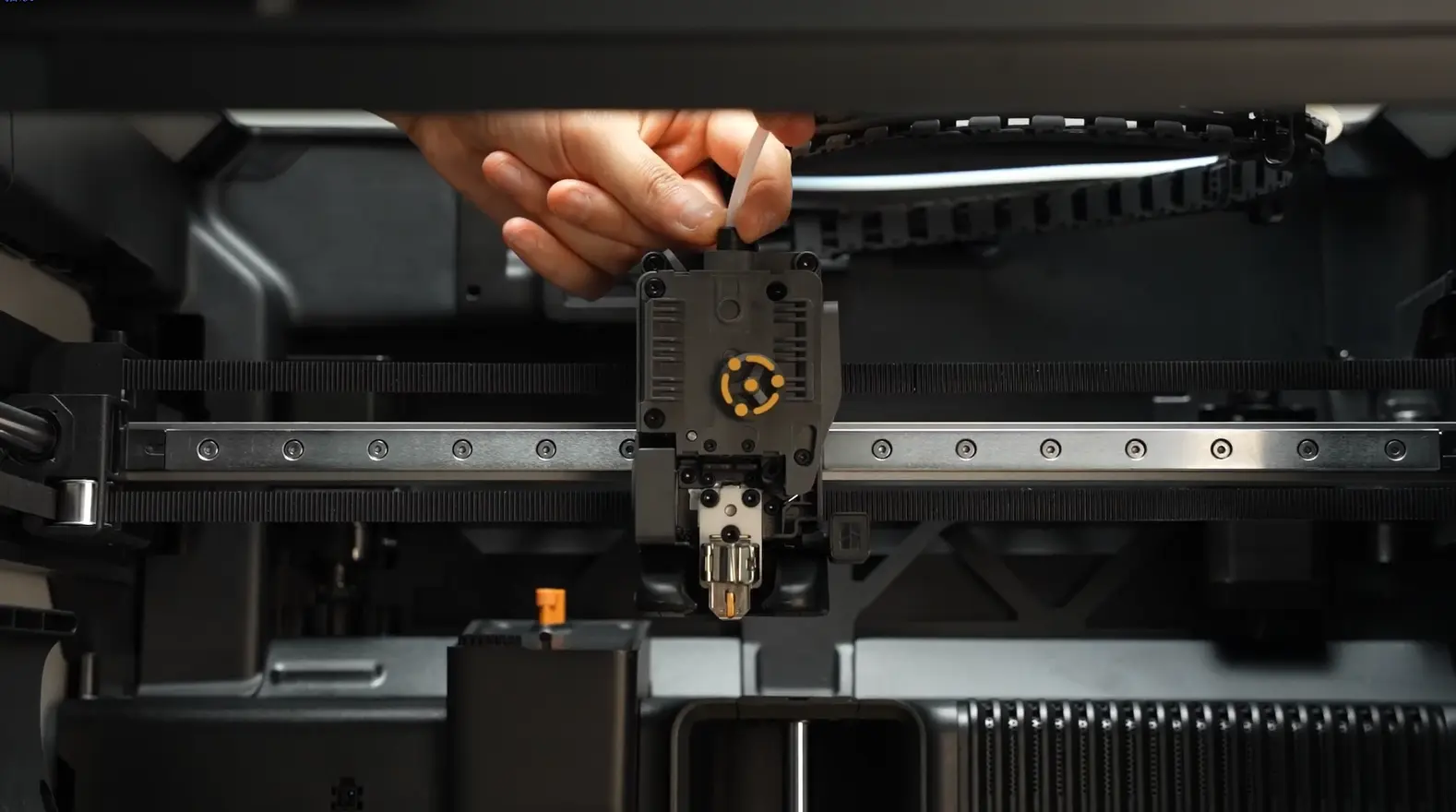

Presione el conector neumático para desconectar el tubo PTFE;

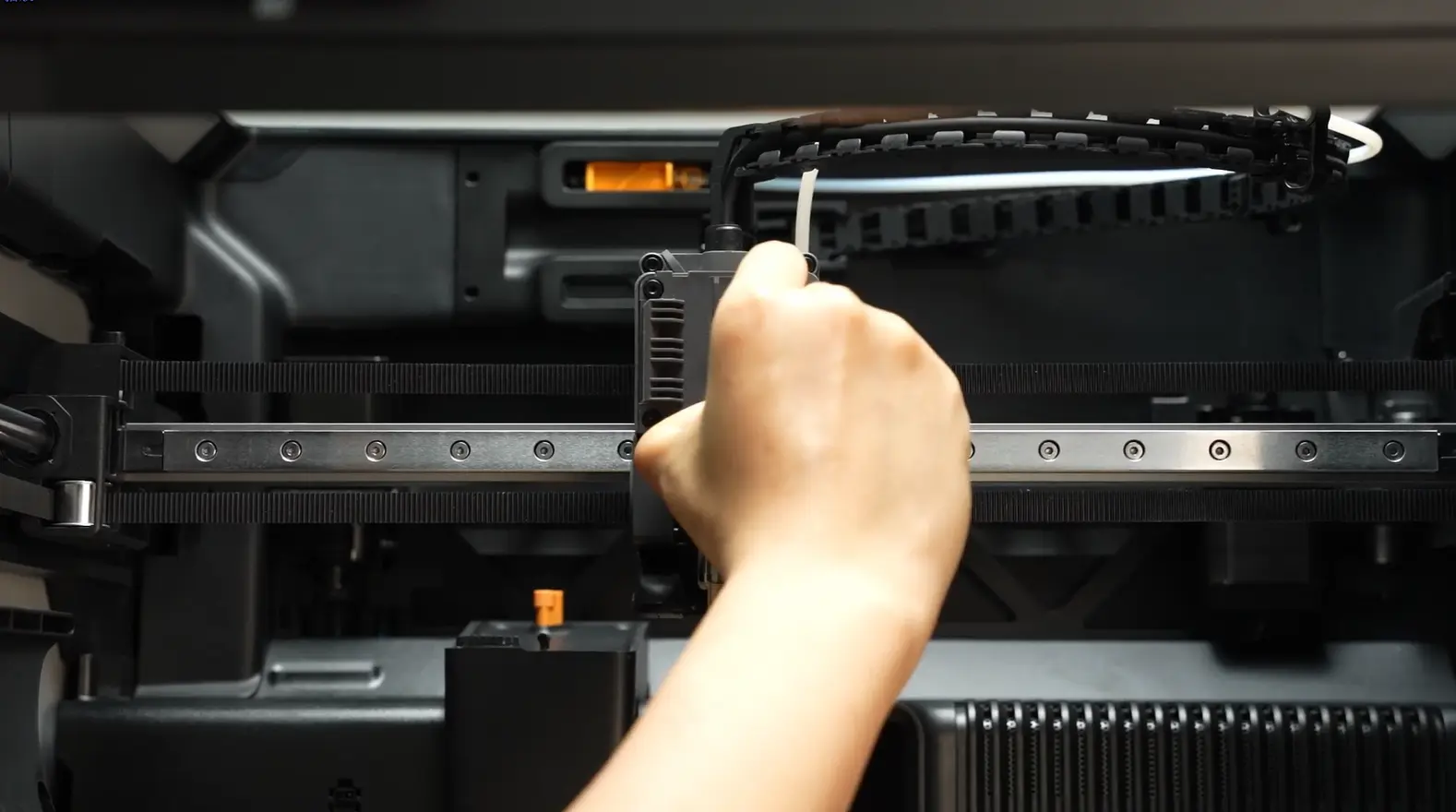

Paso 3: Retire la rueda giratoria
Gire la rueda giratoria y quítela.
Paso 4: Afloje la manija del cortador

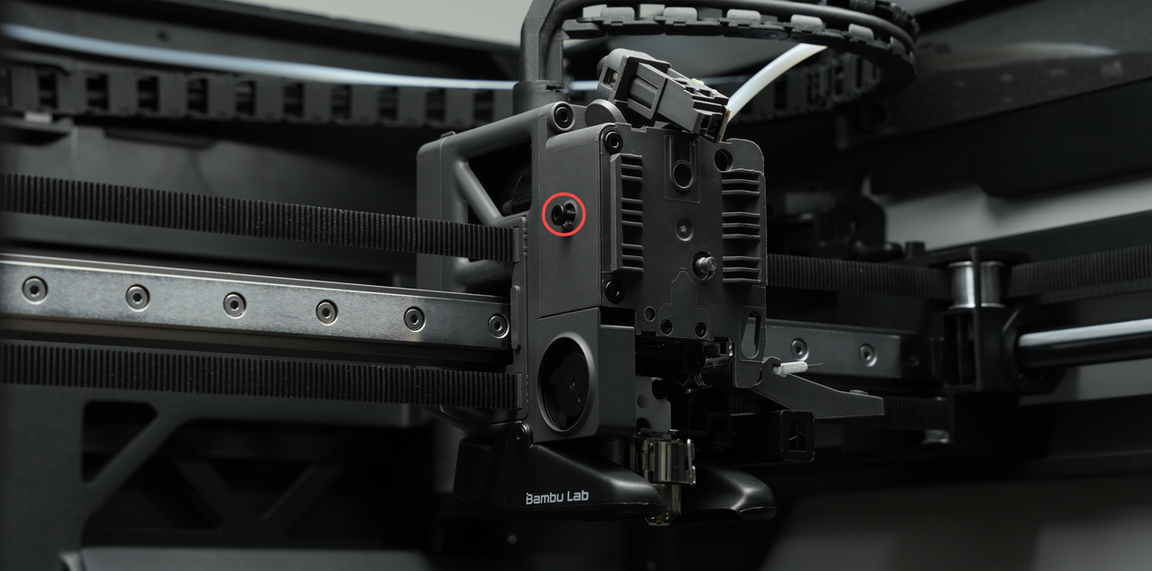

Sostenga la manija del cortador y use un destornillador para retirar 1 tornillo. Después de retirar completamente el tornillo, suelte suavemente la manija del cortador y deje que cuelgue naturalmente.

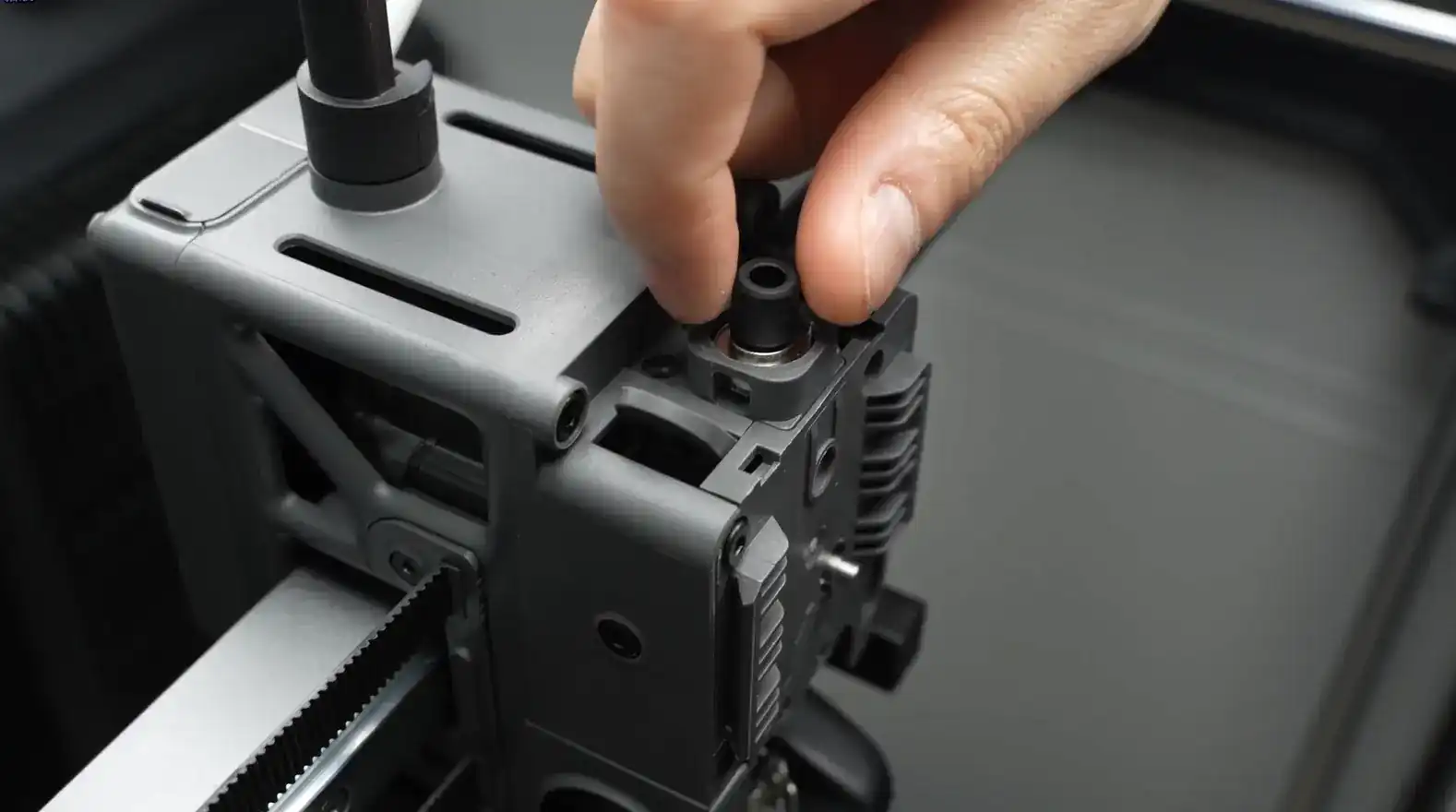

Paso 5: Retire el sensor de filamento

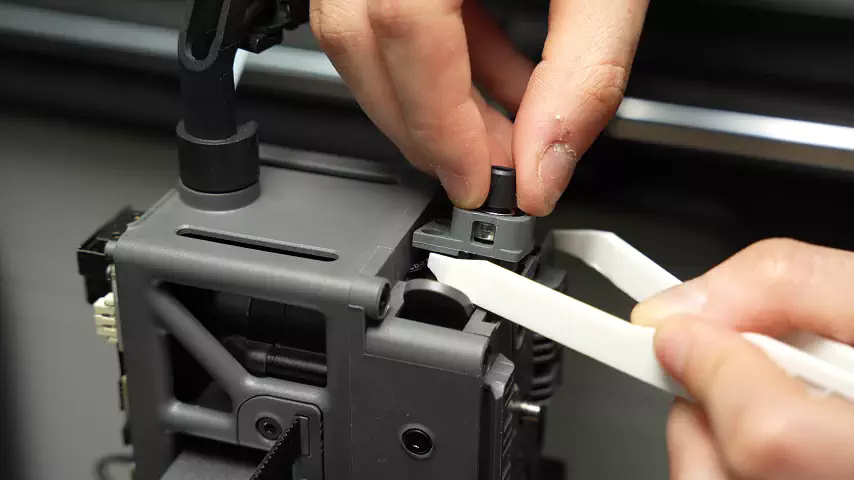

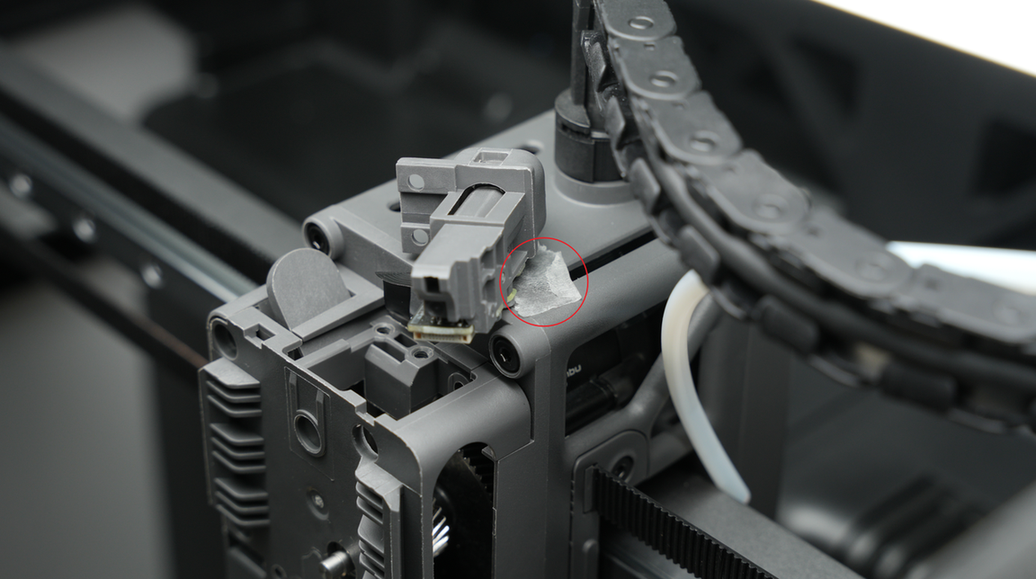

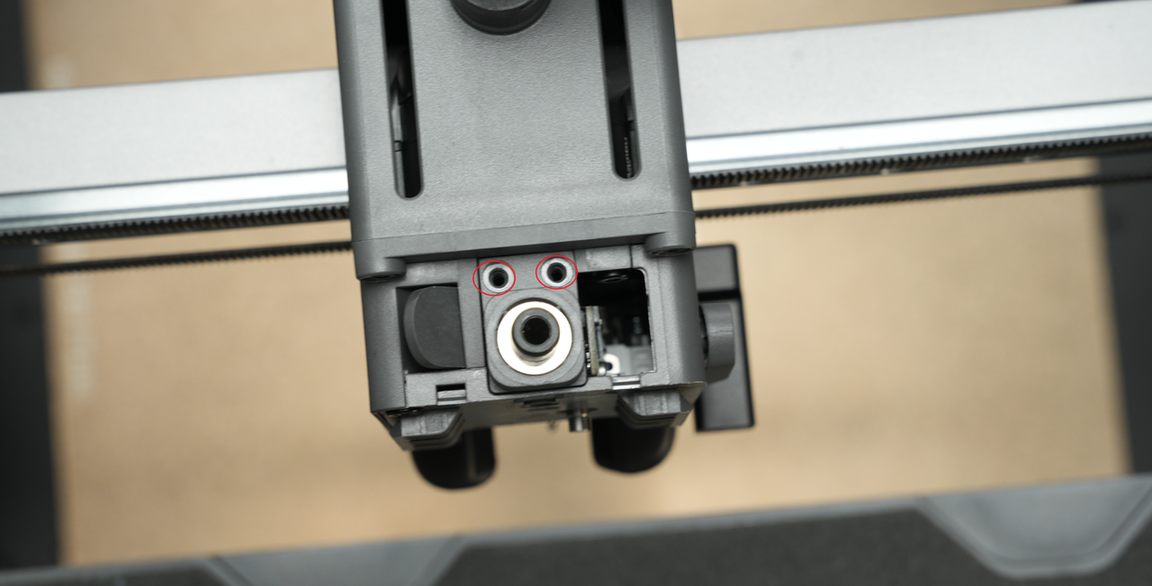

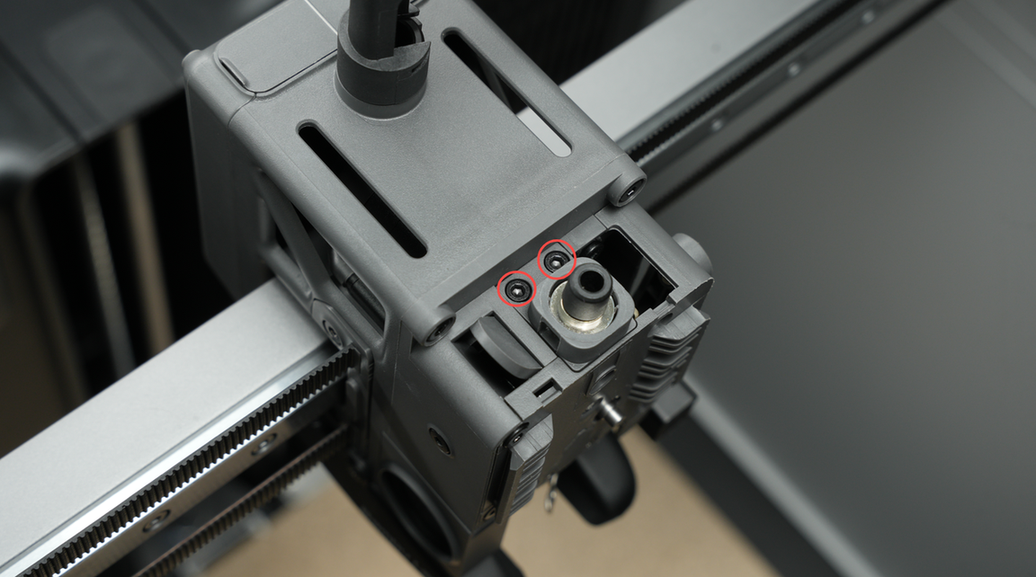

Utilice una llave Allen H2.0 para retirar 2 tornillos. Si es posible, adhiera cinta adhesiva doble cara en la parte superior del cabezal para colocar el sensor de filamento, evitando que caiga durante el desmontaje y montaje posteriores. Nota: No tire con fuerza al retirar el sensor de filamento, maneje con cuidado para evitar dañar el cable negro FPC.

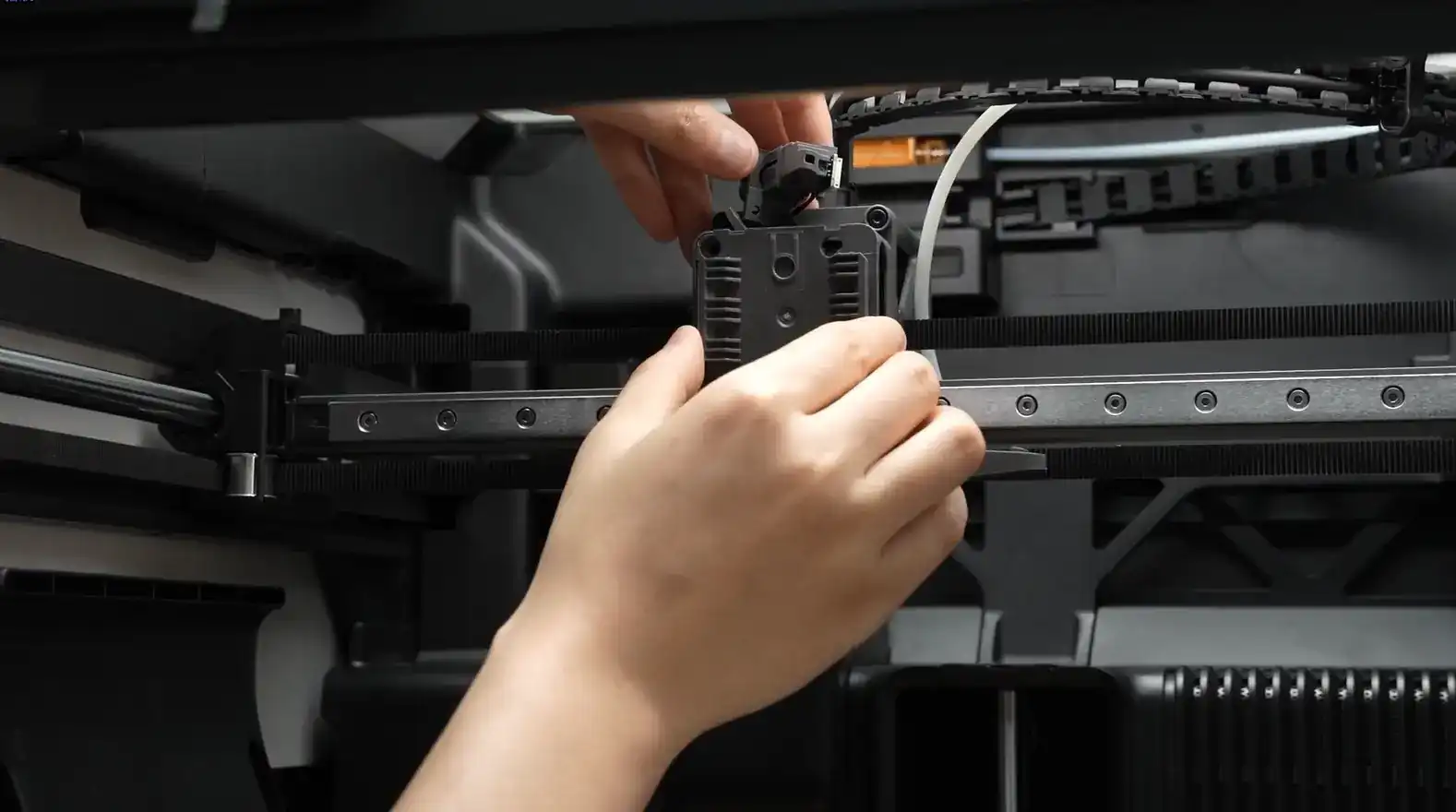

Paso 6: Retire la tapa frontal de la unidad de extrusor

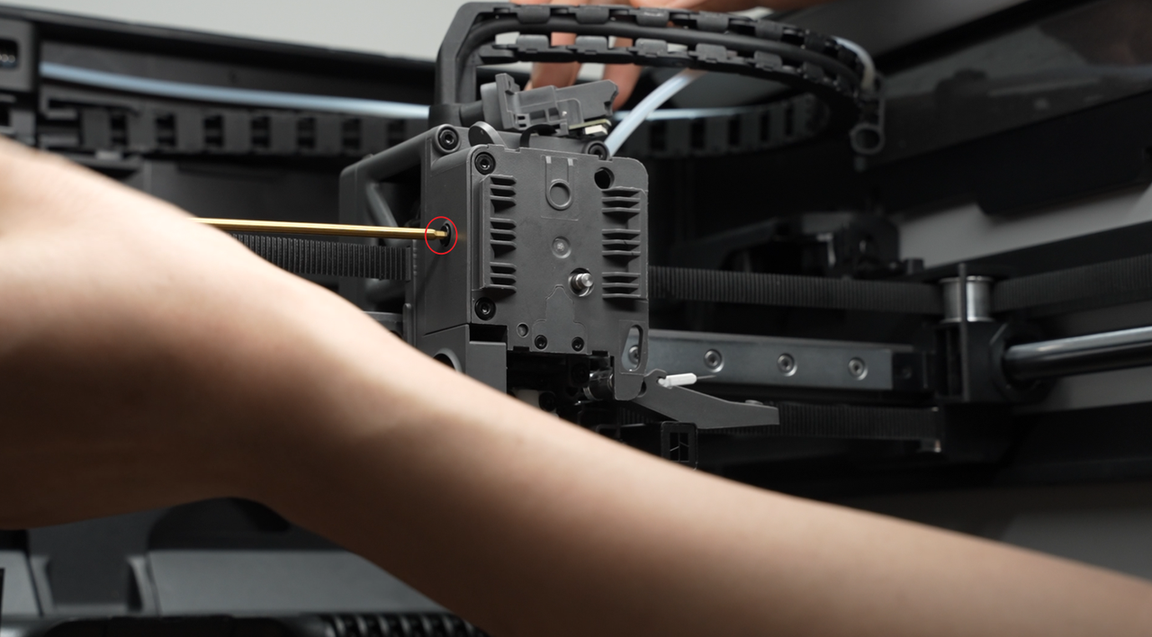

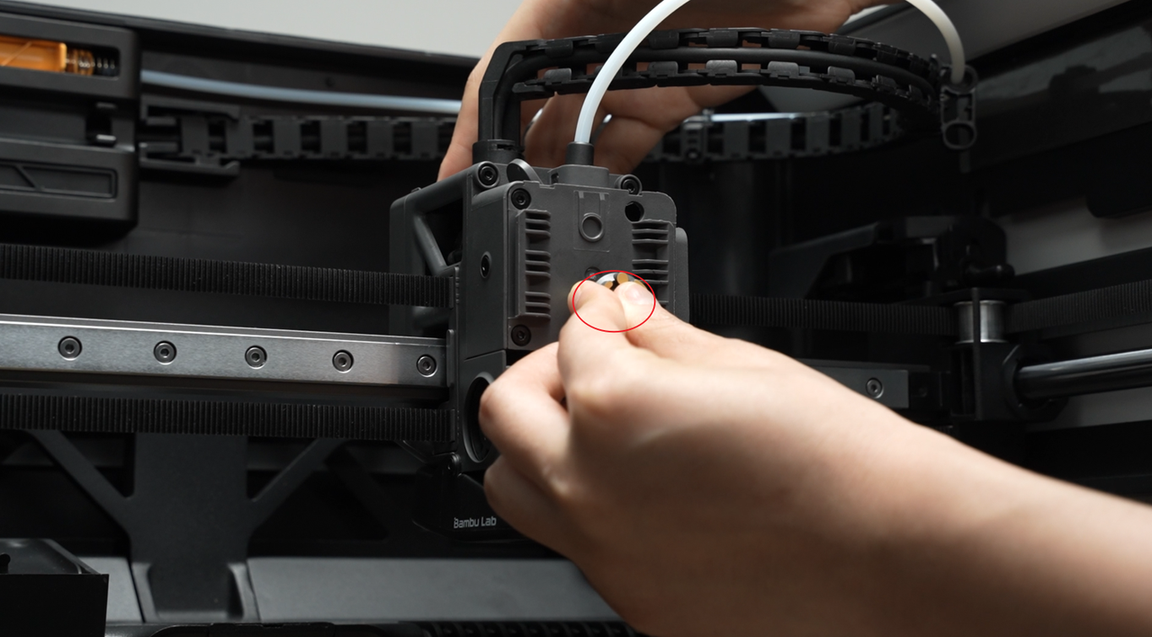

Utilice una llave Allen H2.0 para aflojar el tornillo de bloqueo de la palanca de tensión lateral un giro completo;

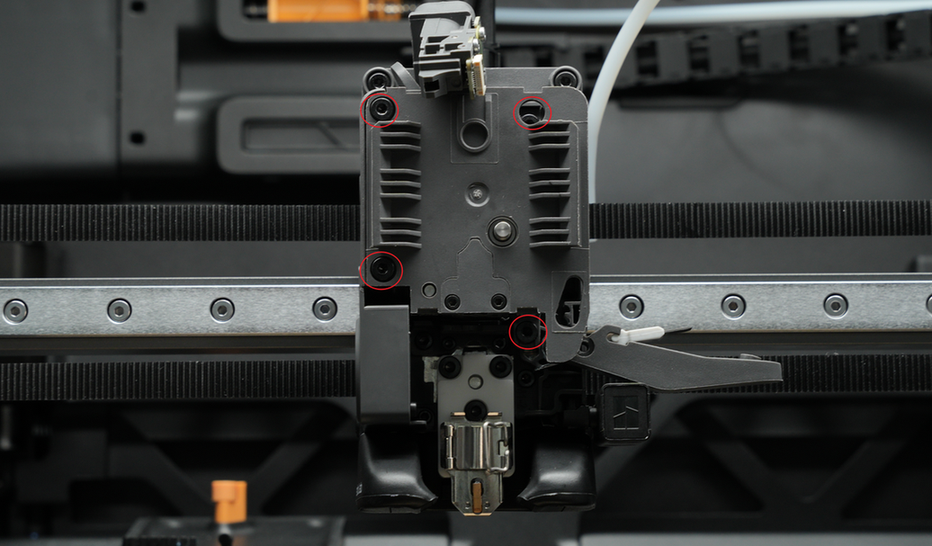

Utilice una llave Allen H2.0 para retirar los 4 tornillos de la tapa frontal.

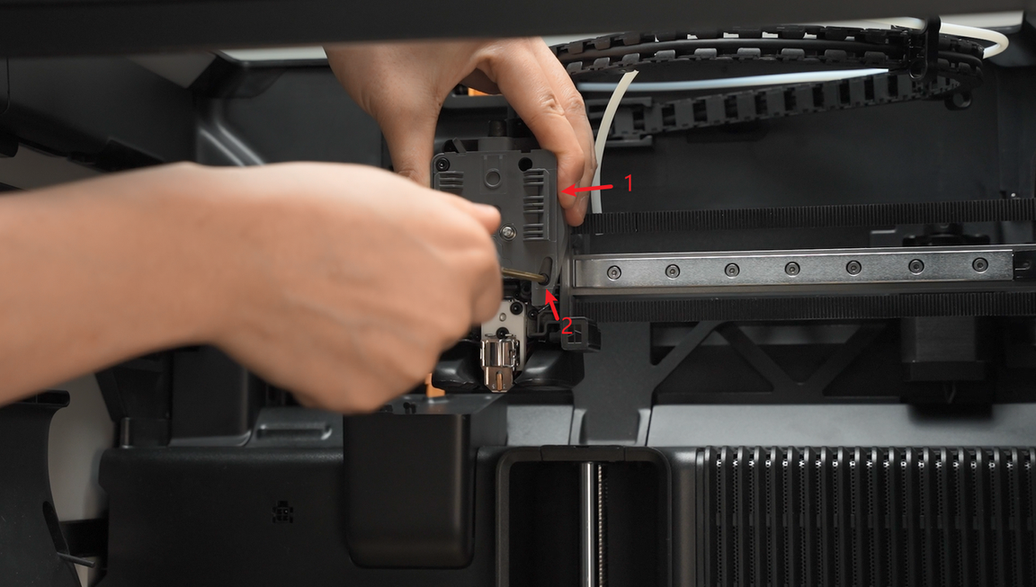

Retire la tapa frontal de la unidad de extrusor.
Instrucciones de montaje
Paso 1: Instale la tapa frontal de la unidad de extrusor
Vuelva a colocar la tapa frontal de la unidad de extrusor y apriete los 4 tornillos de la tapa frontal.
Aprete el tornillo lateral del extrusor;
Paso 2: Instale el sensor de filamento

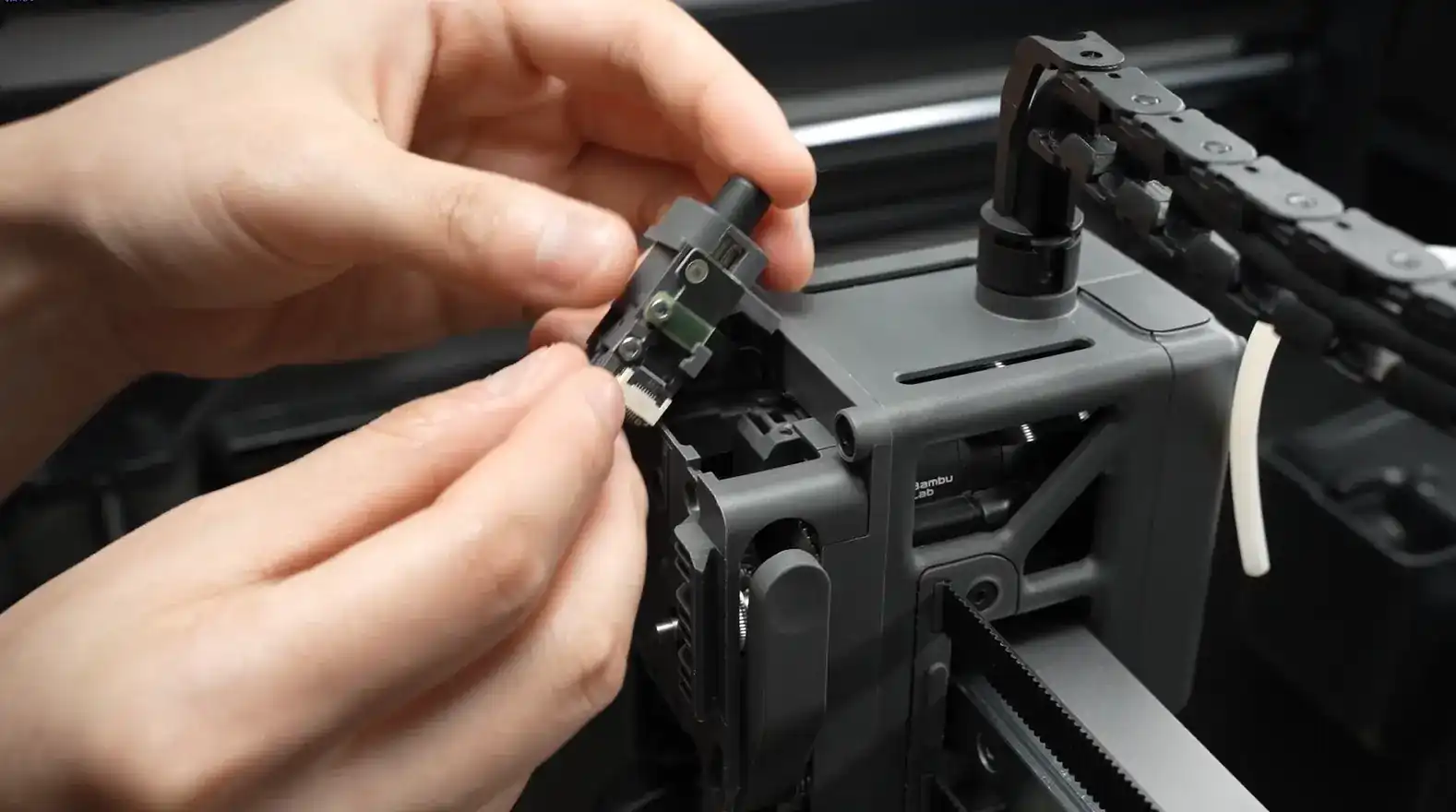

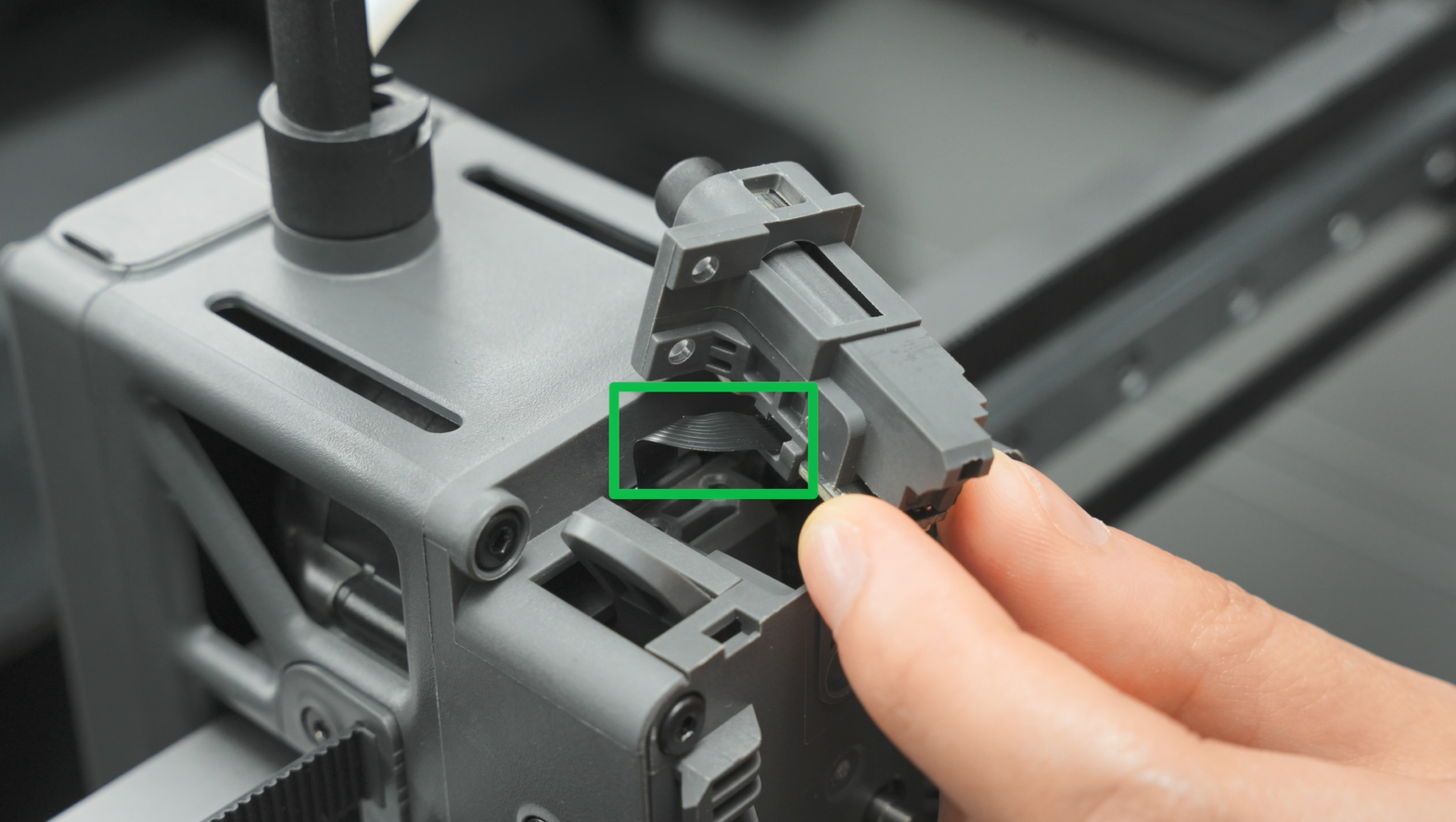

Al instalar el sensor de filamento del extrusor, asegúrese de que el cable negro FPC no esté doblado y se coloque suavemente en la ranura. Luego fije el sensor de filamento del extrusor con 2 tornillos.
Al montar, tenga cuidado de no atrapar el cable del sensor. Use el dedo o una herramienta de plástico para mover el cable lejos de los agujeros de los tornillos. Antes de apretar los tornillos, verifique los agujeros desde arriba para asegurarse de que el cable no los obstruye.
Paso 3: Vuelva a colocar la manija del cortador
Antes de apretar nuevamente el tornillo, sostenga firmemente la manija del cortador en su posición. Al apretar el tornillo, evite aplicar fuerza excesiva para prevenir el desgaste de los hilos.
Paso 4: Conecte el tubo PTFE
Inserte el tubo PTFE.
Paso 5: Vuelva a colocar la rueda giratoria
Vuelva a colocar la rueda giratoria.
Paso 6: Instale el hotend
Consulte este tutorial para instalar el hotend.
Notas finales
