Precauciones:
Asegúrese de seguir estrictamente la secuencia de desmontaje descrita en este artículo. Especialmente antes de retirar la cubierta del extrusor, retire primero el sensor de filamento del extrusor (manejar con cuidado para evitar tirar con fuerza), ya que no hacerlo podría dañar los cables del sensor.
Cuándo utilizar
Fallo del engranaje del extrusor.
Herramientas y materiales necesarios
- Engranaje del extrusor nuevo
- Llaves Allen H2.0 y H1.5
- Cinta adhesiva doble cara (recomendada)
- 20 minutos

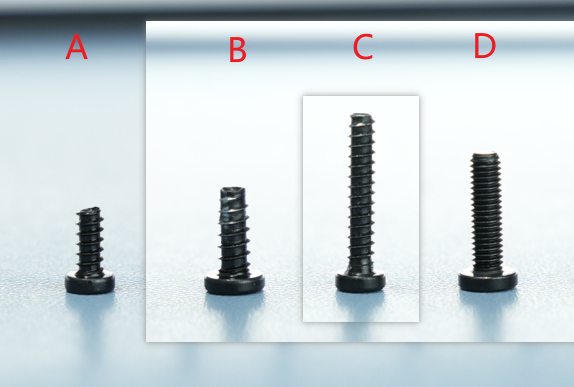

Lista de tornillos
- Tornillo A: 2 tornillos para el sensor de filamento, BT2x6
- Tornillo B: 4 tornillos para fijar la cubierta frontal de la unidad del extrusor, BT3x8
- Tornillo C: 1 tornillo para el mango del cortador, BT2.6x14.5
- Tornillo D: 1 tornillo lateral para el extrusor, BT3x12
Advertencia de seguridad
¡IMPORTANTE!
Antes de realizar cualquier mantenimiento en la impresora o sus componentes electrónicos (incluyendo los cables del cabezal), apague la impresora y desconecte la fuente de alimentación para evitar cortocircuitos, lo que podría causar daños en los dispositivos electrónicos y peligros de seguridad.
Al realizar mantenimiento o resolver problemas, verifique primero la temperatura del hotend y la cama caliente. Evite operar a altas temperaturas. Si es necesario operar a altas temperaturas, use guantes aislantes térmicos para garantizar un mantenimiento seguro y efectivo.
Si tiene preguntas sobre esta guía, haga clic para enviar un ticket de servicio, y responderemos rápidamente para brindarle la ayuda que necesita.
Instrucciones de desmontaje
Paso 1: Retirar el hotend
Consulte este tutorial para retirar el hotend.
Paso 2: Desconectar el tubo PTFE
Presione el conector neumático para desconectar el tubo PTFE;
Paso 3: Retirar la rueda giratoria
Gire la rueda giratoria y retírela.
Paso 4: Aflojar el mango del cortador
Sostenga el mango del cortador y use un destornillador para retirar 1 tornillo. Después de retirar completamente el tornillo, suelte suavemente el mango del cortador y deje que cuelgue naturalmente.
Paso 5: Retirar el sensor de filamento
Use una llave Allen H2.0 para retirar 2 tornillos. Si es posible, adhiera cinta adhesiva doble cara en la parte superior del cabezal para colocar el sensor de filamento, evitando que caiga durante el desmontaje y montaje posteriores. Nota: No tire con fuerza al retirar el sensor de filamento y maneje con cuidado para evitar dañar el cable FPC negro.
Paso 6: Retirar la cubierta frontal de la unidad del extrusor

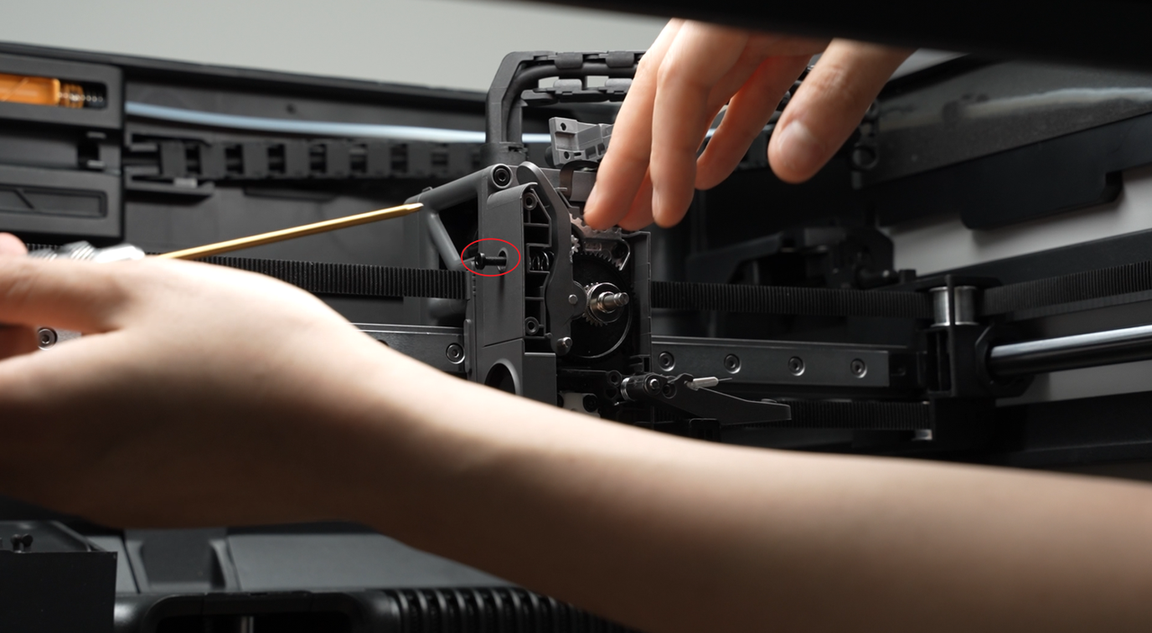

Use una llave Allen H2.0 para aflojar el tornillo de bloqueo del leva de tensión lateral un giro completo;
Use una llave Allen H2.0 para retirar los 4 tornillos de la cubierta frontal.
Retire la cubierta frontal de la unidad del extrusor.

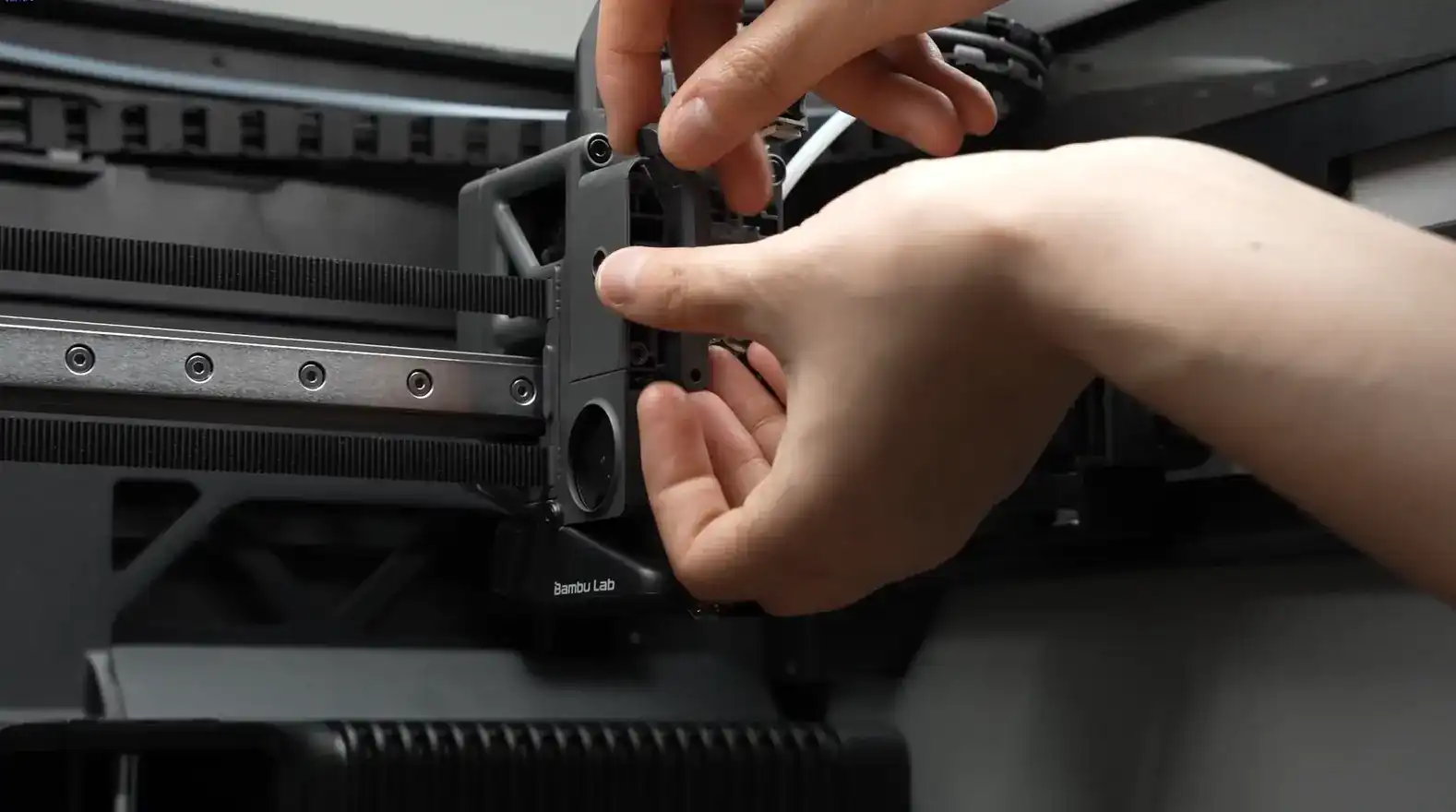

Paso 7: Retirar el soporte de la rueda accionada

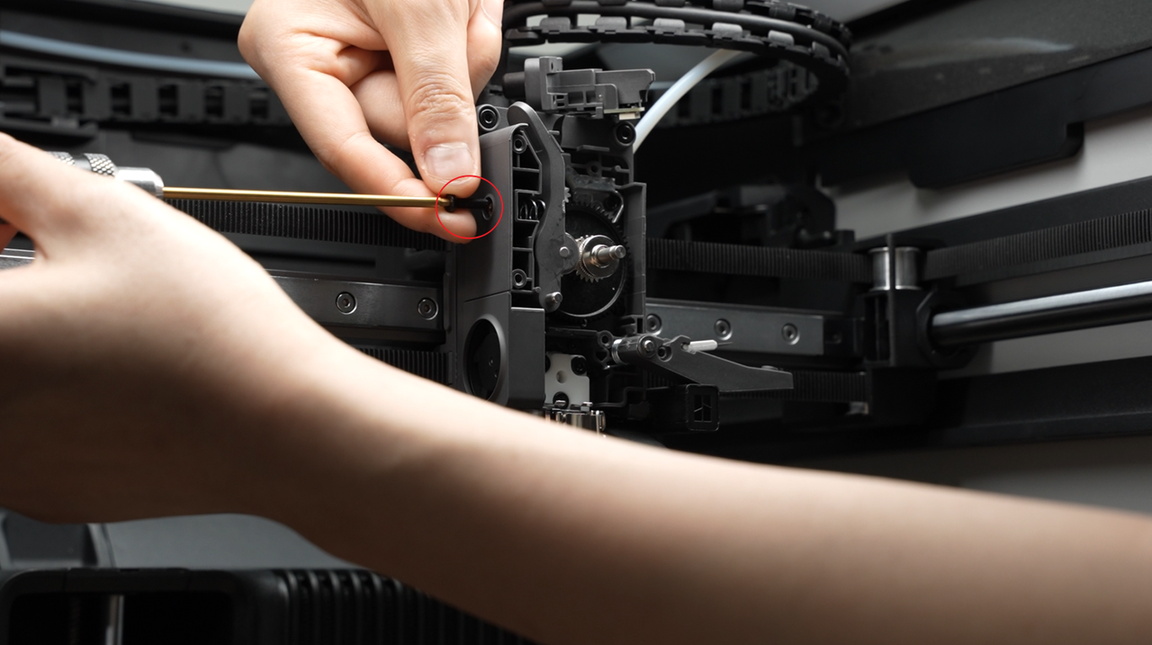

Use una llave Allen H2.0 para retirar el tornillo lateral. El muelle interno y la tapa final pueden caer fácilmente al retirar el soporte, por lo que maneje con cuidado para evitar perderlos.

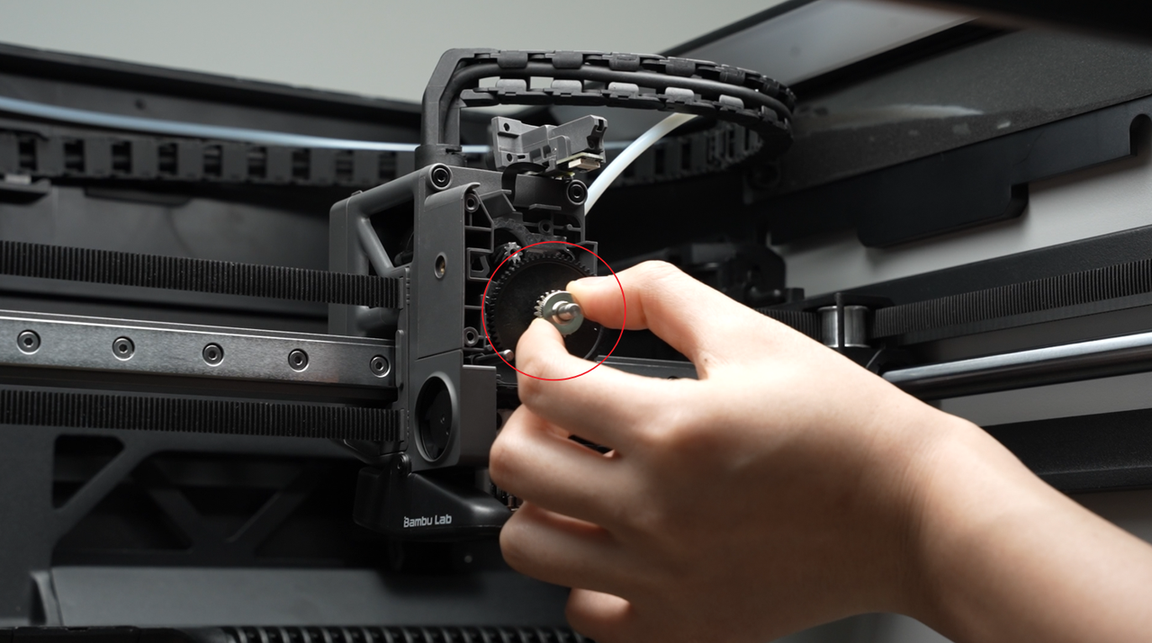

Paso 8: Retirar el engranaje del extrusor
Agite suavemente el engranaje grande del extrusor y retírelo directamente.
Instrucciones de montaje

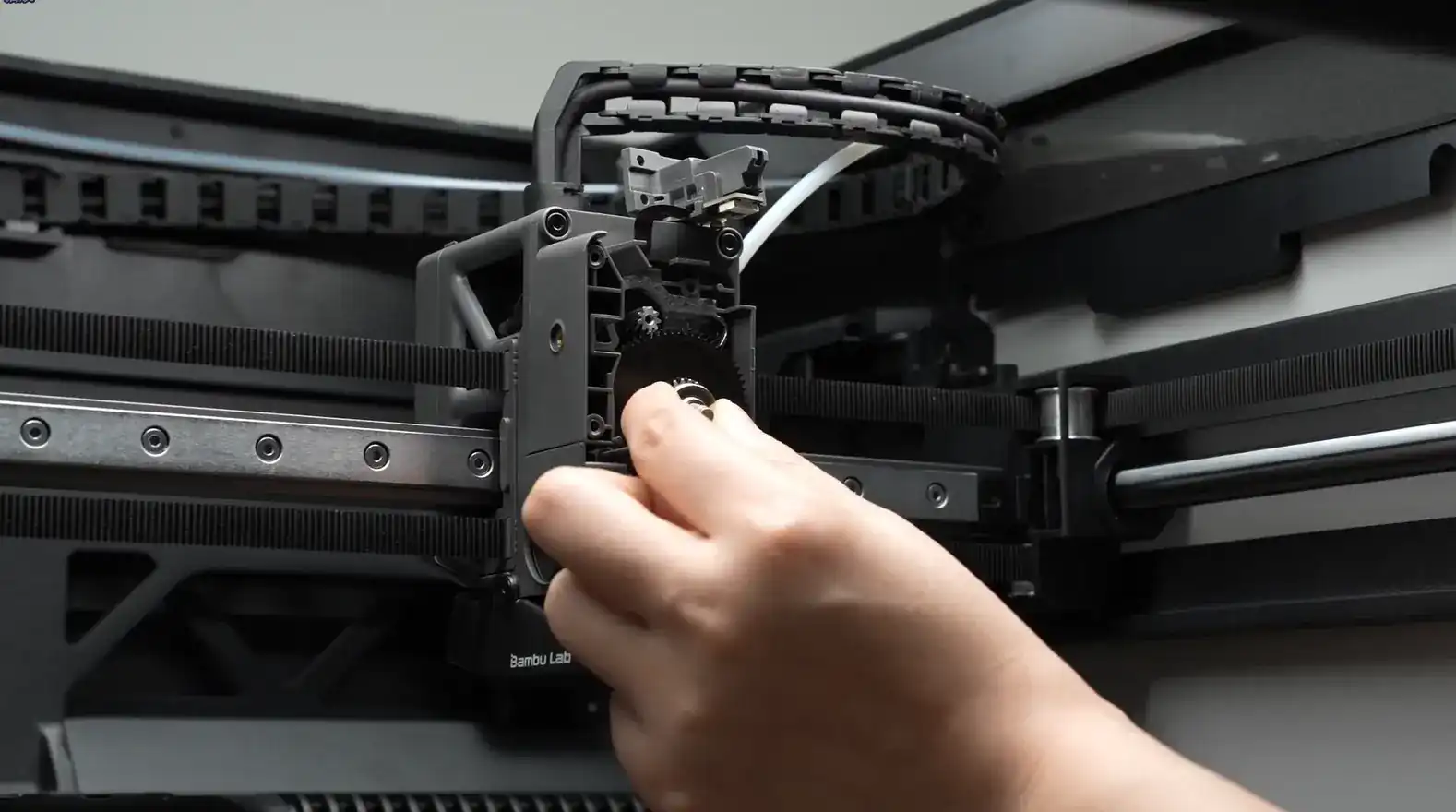

Paso 1: Instalar el engranaje del extrusor
Instale el engranaje del extrusor.
Paso 2: Instalar el soporte de la rueda accionada

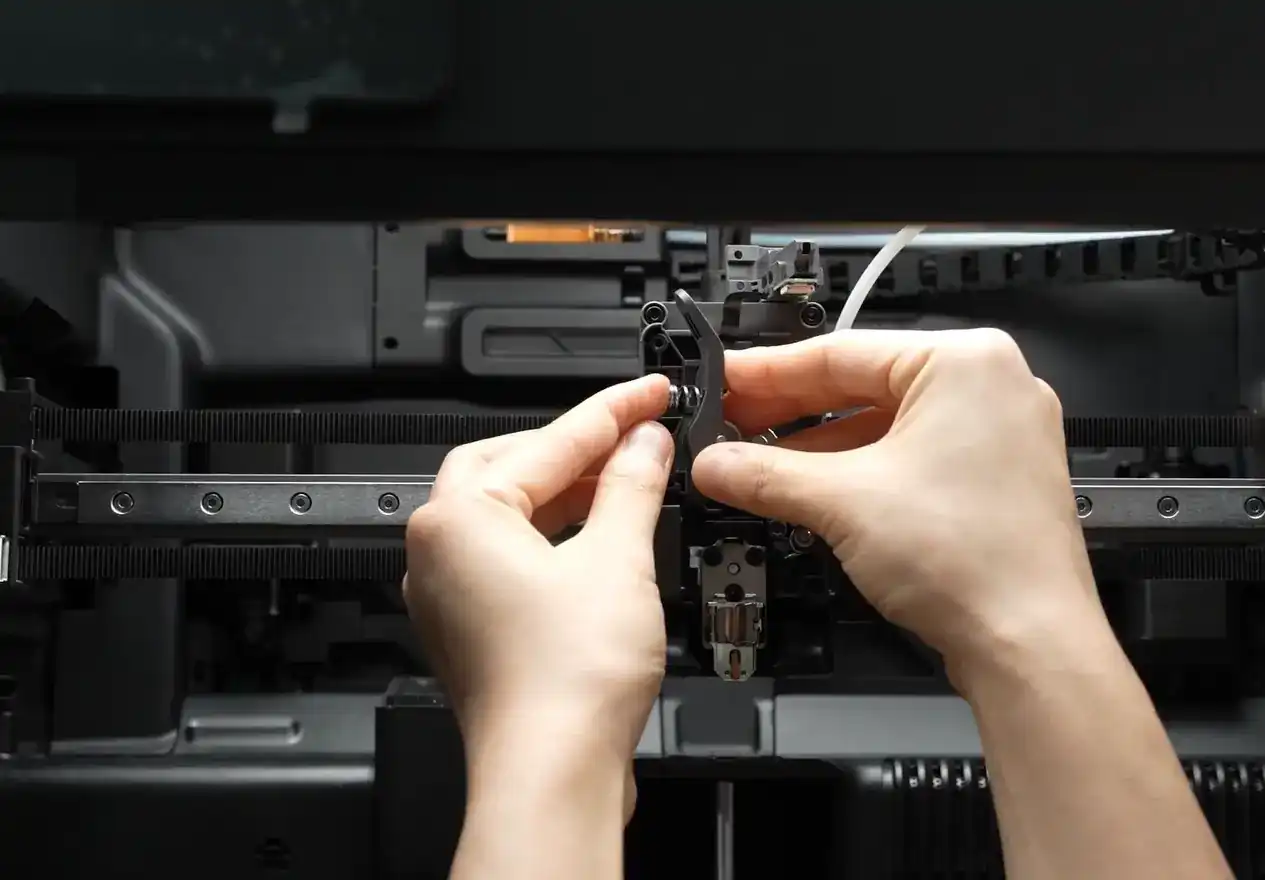

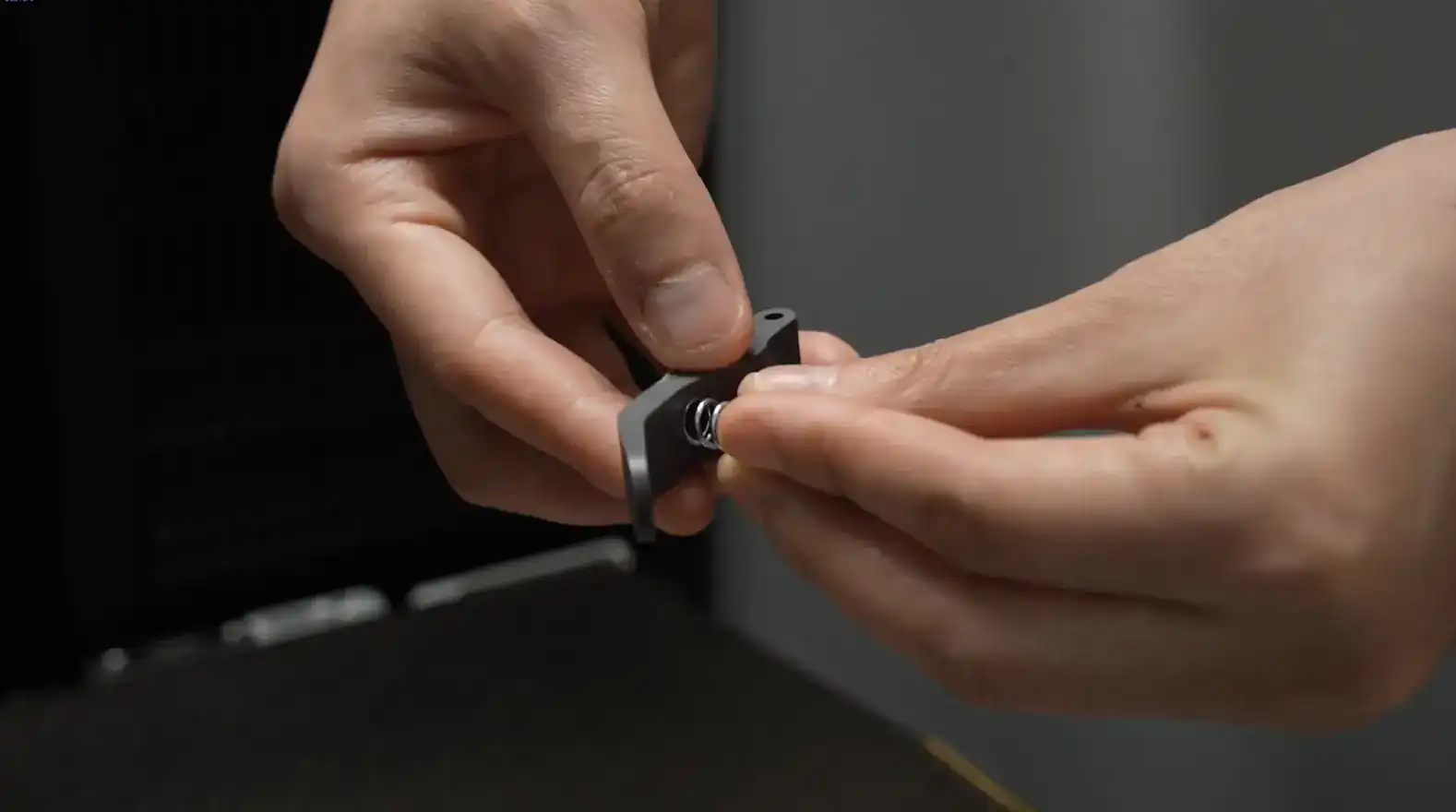

Monte el soporte de la rueda accionada en el eje giratorio correspondiente. Ensamble el muelle y la tapa final en la orientación y posición correctas (consulte los ejemplos correcto e incorrecto a continuación), colóquelos en la posición correspondiente en el soporte de la rueda accionada y apriete el tornillo lateral para sujetarlos—no apriete completamente aún.
¡IMPORTANTE!
Asegúrese de instalar correctamente el muelle y la tapa; de lo contrario, el extrusor podría no sujetar el filamento, lo que provocaría errores de impresión.

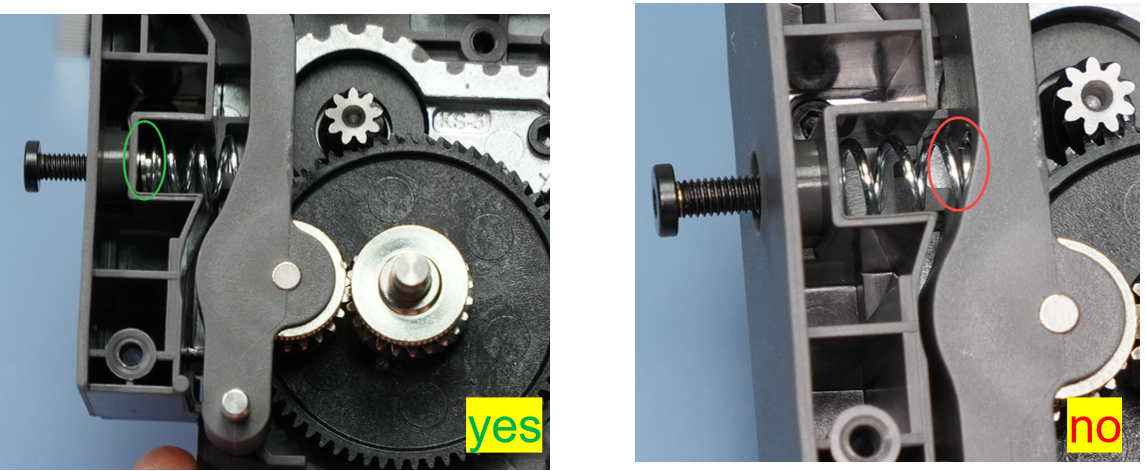

Izquierda: Demostración correcta, con el tornillo presionando contra la superficie cóncava de la tapa;
Derecha: Demostración incorrecta, con la tapa en posición equivocada, impidiendo que el muelle se comprima.
Preajuste el tornillo lateral con 2-3 vueltas—no apriete completamente, ya que esto podría dificultar la instalación de la cubierta frontal.
Paso 3: Instalar la cubierta frontal de la unidad del extrusor
Vuelva a colocar la cubierta frontal de la unidad del extrusor y apriete los 4 tornillos de la cubierta frontal.
Apretar el tornillo lateral del extrusor;
Paso 4: Instalar el sensor de filamento
Al instalar el sensor de filamento del extrusor, asegúrese de que el cable FPC negro no esté doblado y se coloque suavemente en el espacio. Luego fije el sensor de filamento del extrusor con 2 tornillos.
Al ensamblar, tenga cuidado de no atrapar el cable del sensor. Use el dedo o una herramienta de plástico para mover el cable lejos de los agujeros de los tornillos. Antes de apretar los tornillos, verifique los agujeros desde arriba para asegurarse de que el cable no los bloquee.
Paso 5: Volver a colocar el mango del cortador
Antes de volver a apretar el tornillo, sostenga firmemente el mango del cortador en su posición. Al apretar el tornillo, evite aplicar fuerza excesiva para evitar dañar los hilos.
Paso 6: Conectar el tubo PTFE
Inserte el tubo PTFE.
Paso 7: Volver a colocar la rueda giratoria
Vuelva a colocar la rueda giratoria.
Paso 8: Instalar el hotend
Consulte este tutorial para instalar el hotend.
Cómo verificar la finalización/éxito
Encienda la impresora nuevamente y controle el avance y retracción del filamento a través de la pantalla para confirmar el funcionamiento adecuado.
