Precauciones:
Asegúrese de seguir estrictamente la secuencia de desmontaje descrita en este artículo. Especialmente antes de retirar la cubierta del extrusor, retire primero el sensor de filamento del extrusor (manejar con cuidado para evitar tirar con fuerza), ya que no hacerlo podría provocar que se rompa el cableado del sensor.

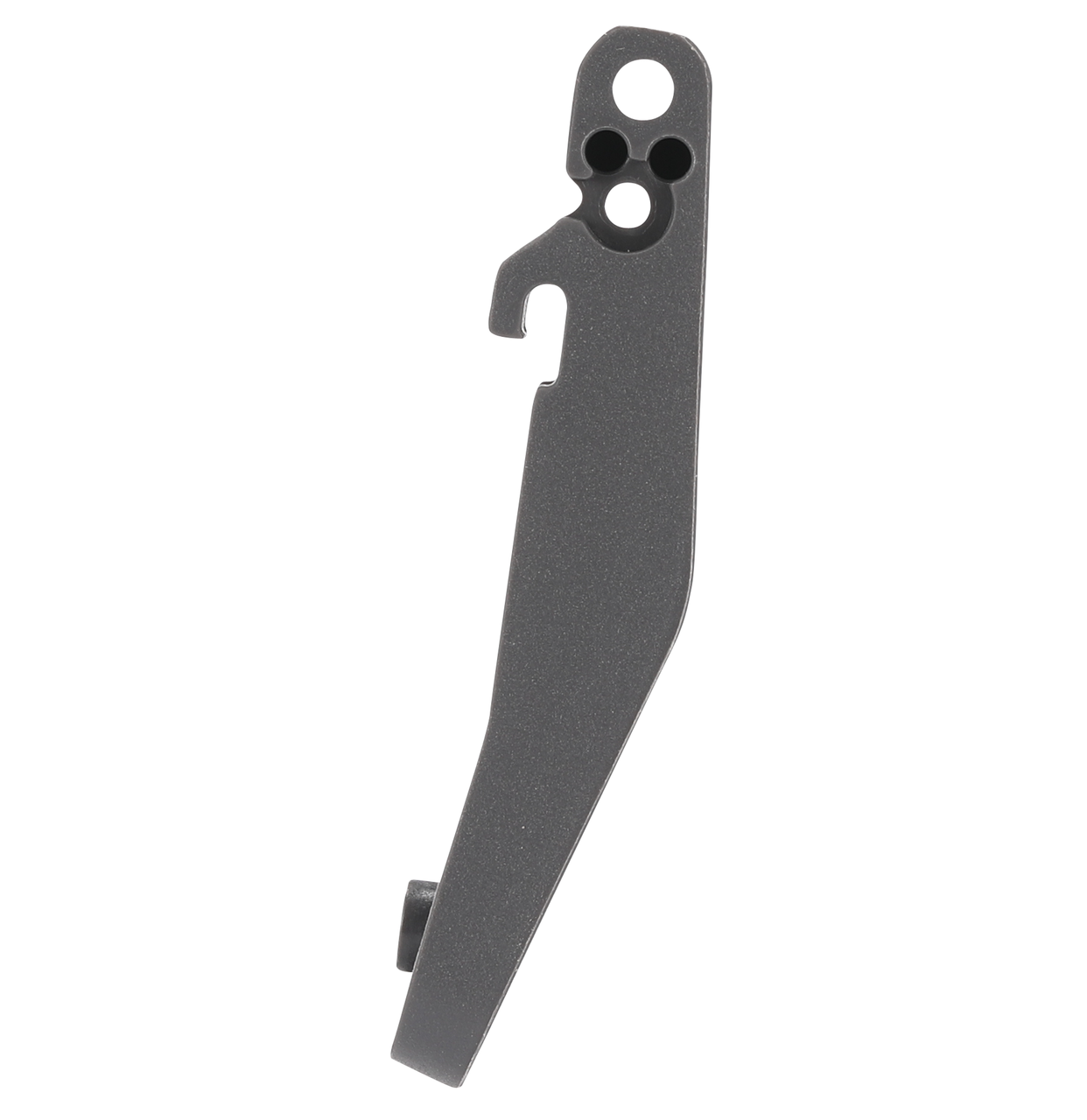

Palanca del cortador de filamento
Cuándo utilizar
Reemplace esta pieza si la palanca del cortador de filamento está dañada de forma irreversible o muestra un rebote anómalo durante su uso.
Herramientas y materiales necesarios
- Destornillador hexagonal H1.5
- Destornillador hexagonal H2.0
- Nueva palanca del cortador de filamento, arandela y anillo de retención
Retirar la vieja palanca del cortador de filamento

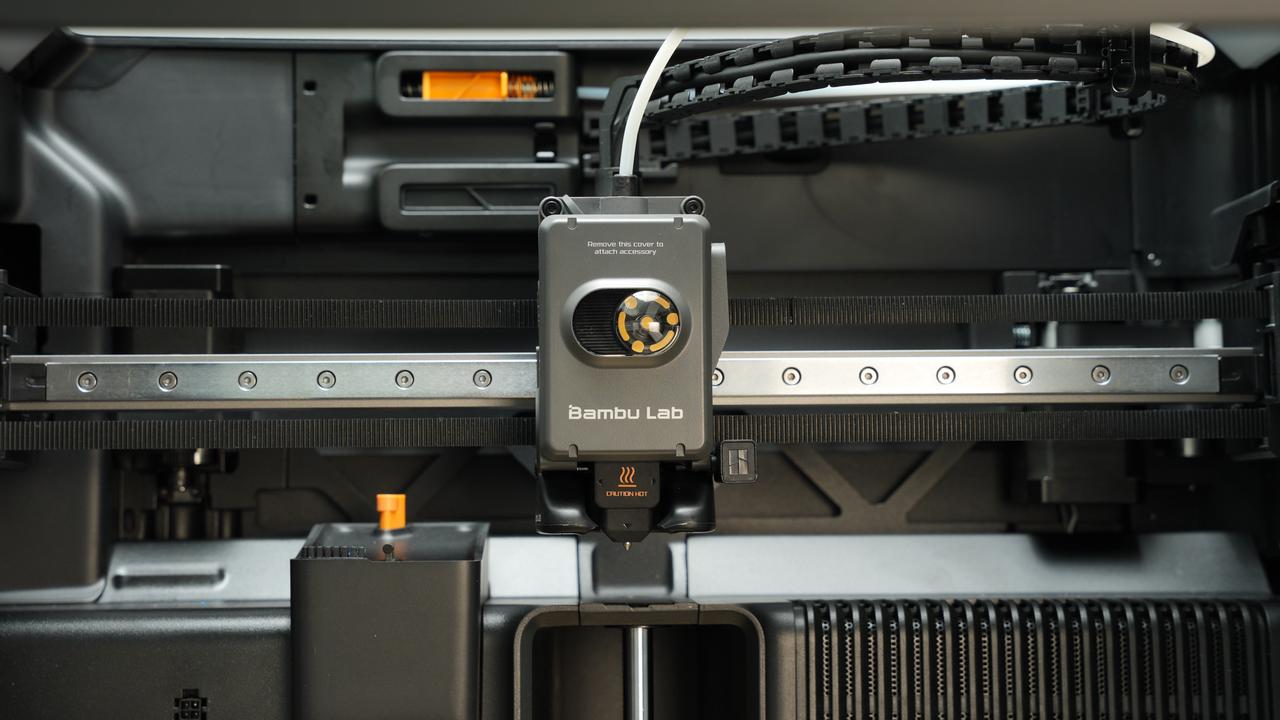

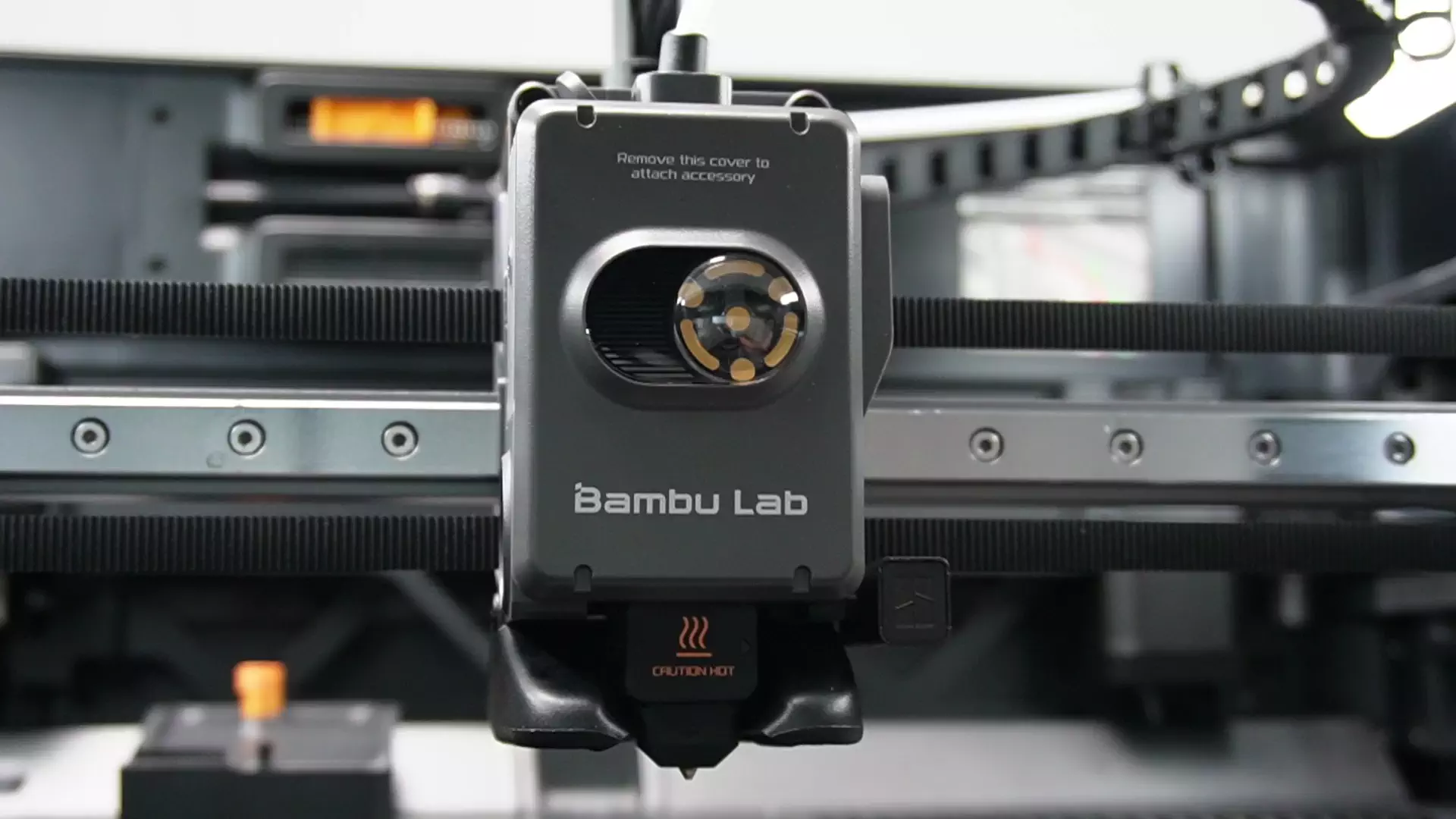

Paso 1. Retirar la cubierta frontal del cabezal
Apretar la parte inferior de la cubierta frontal del cabezal, tirar hacia adelante para retirarla y extraer la rueda indicadora de rotación interna.

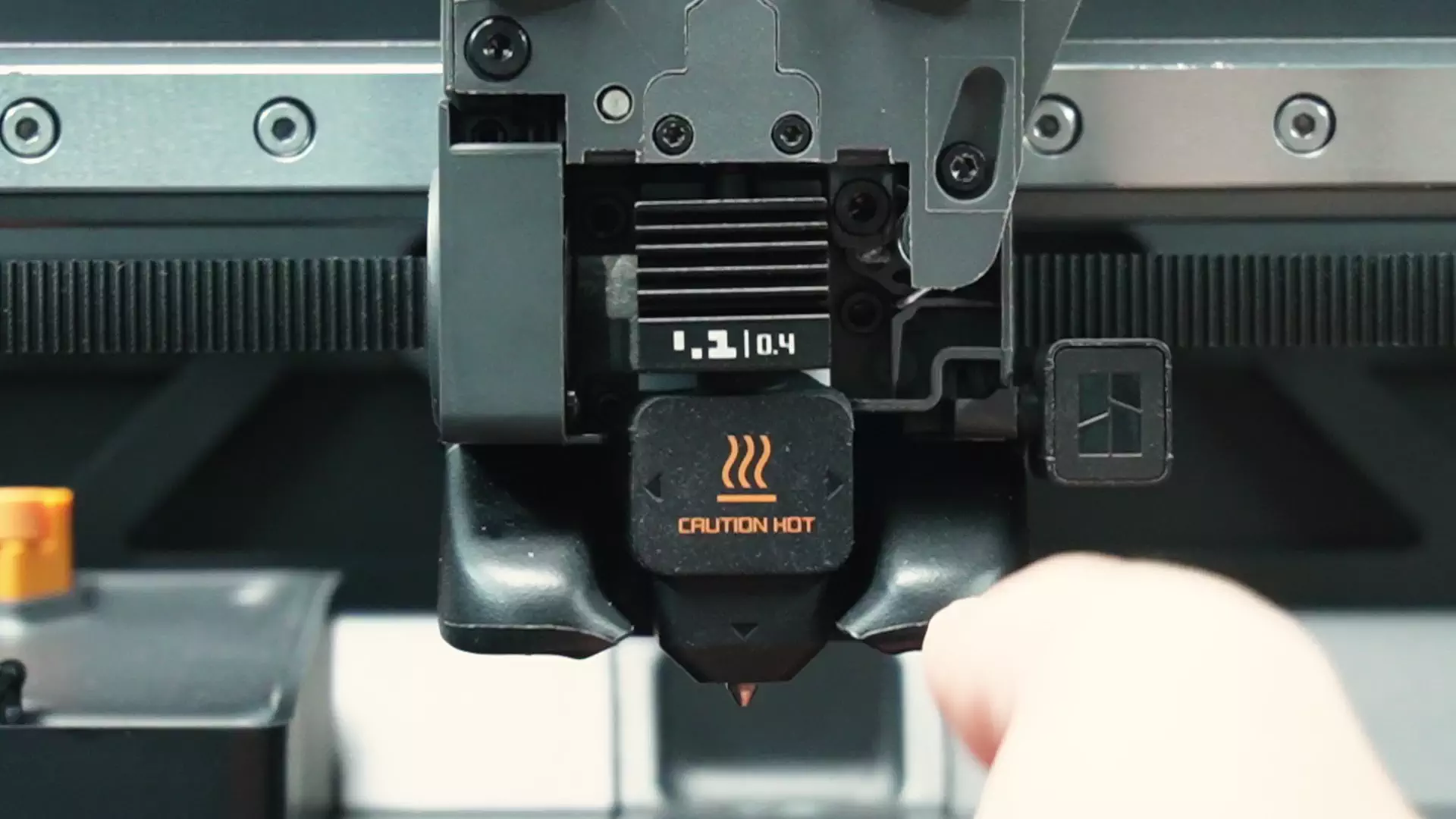

Paso 2. Retirar la boquilla
Retirar el manguito de silicona de la boquilla. Luego, abrir la bisagra del conjunto de calentamiento y retirar toda la boquilla.
Paso 3. Retirar la base del sensor de filamento

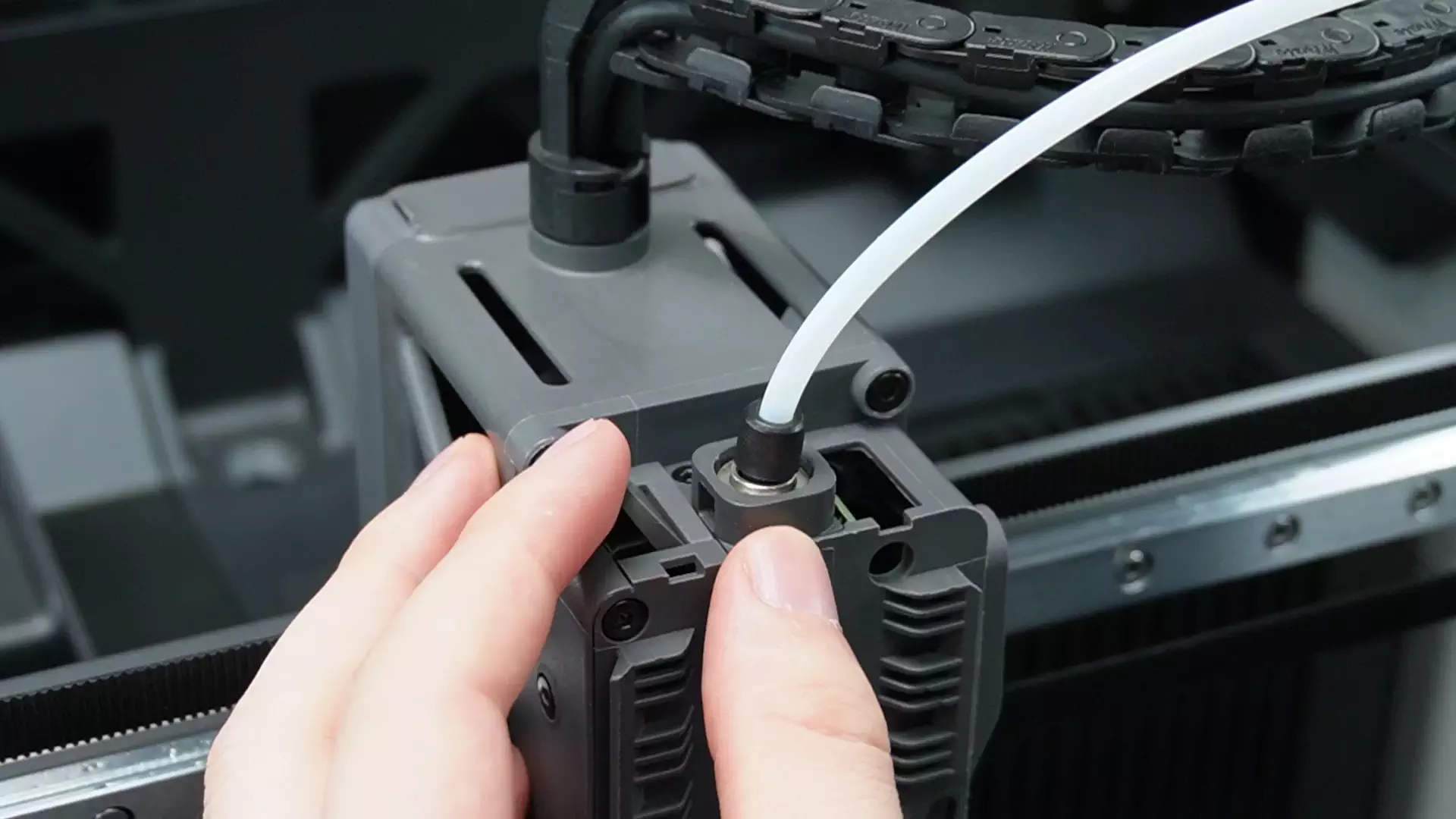

Para facilitar el acceso, primero desconectar el tubo PTFE superior presionando el conector negro y retirando el tubo.

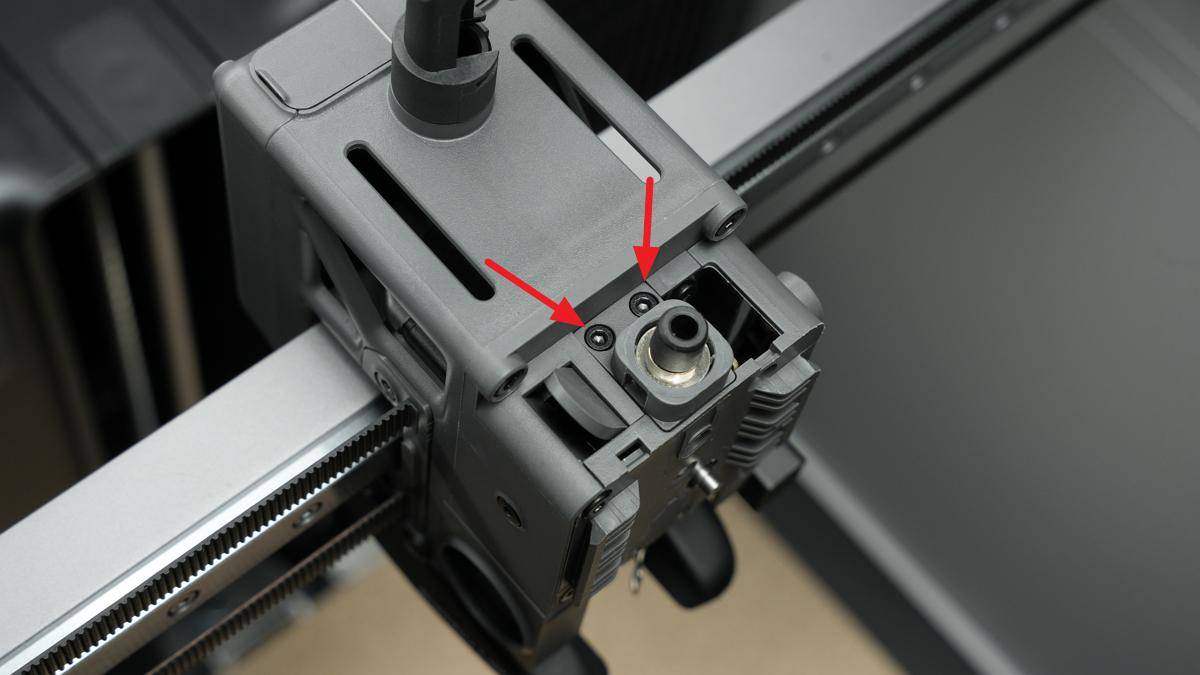

El destornillador hexagonal H2.0 se utiliza para retirar los dos tornillos (BT2×6) en la parte superior de la base del sensor de filamento.
IMPORTANTE! Un cable de cinta sigue conectado debajo de la base del sensor de filamento. Maneje con cuidado para evitar tirar o romperlo.
Paso 4. Retirar la cubierta frontal de la unidad del extrusor

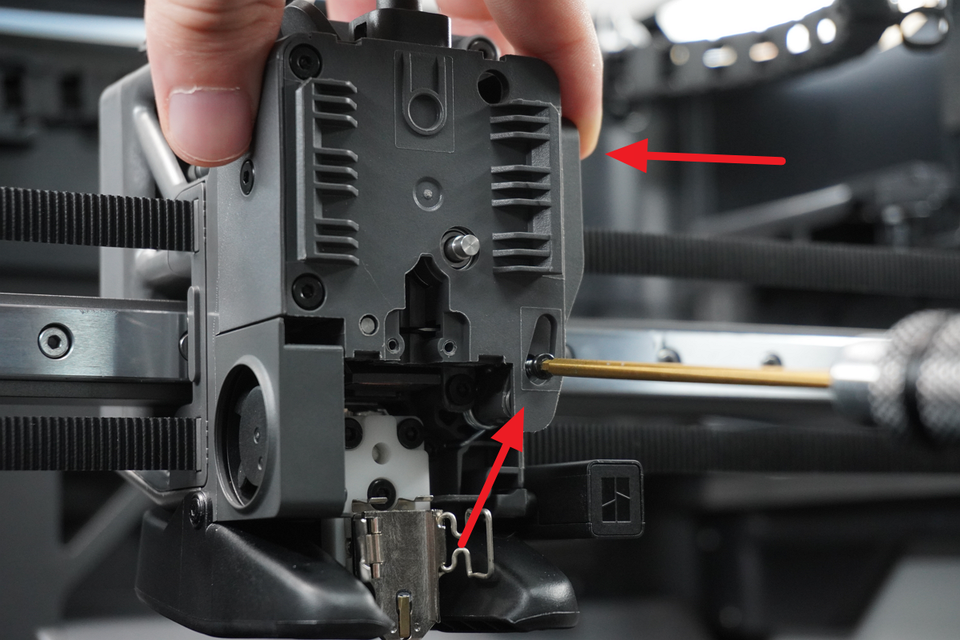

El destornillador hexagonal H2.0 se usa para retirar el tornillo de fijación del cortador (BT2.6 × 14.5)

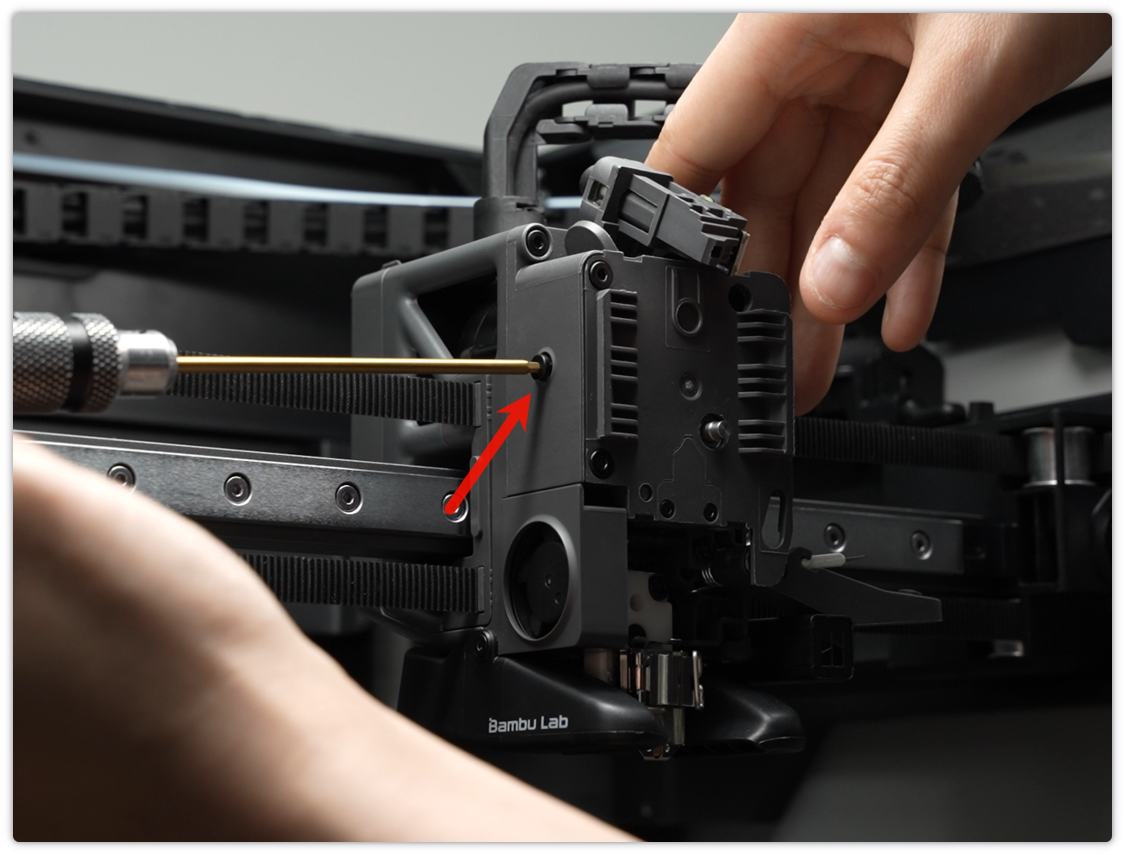

Afloje (no retire por completo) el tornillo de tensión del idler lateral (BT3×8) para crear espacio para retirar la cubierta.
Utilice el destornillador hexagonal H2.0 para retirar los cuatro tornillos (BT3x8) que fijan la cubierta frontal de la unidad del extrusor.
Después de retirar esos cuatro tornillos, podrá retirar fácilmente la cubierta frontal de la unidad del extrusor.

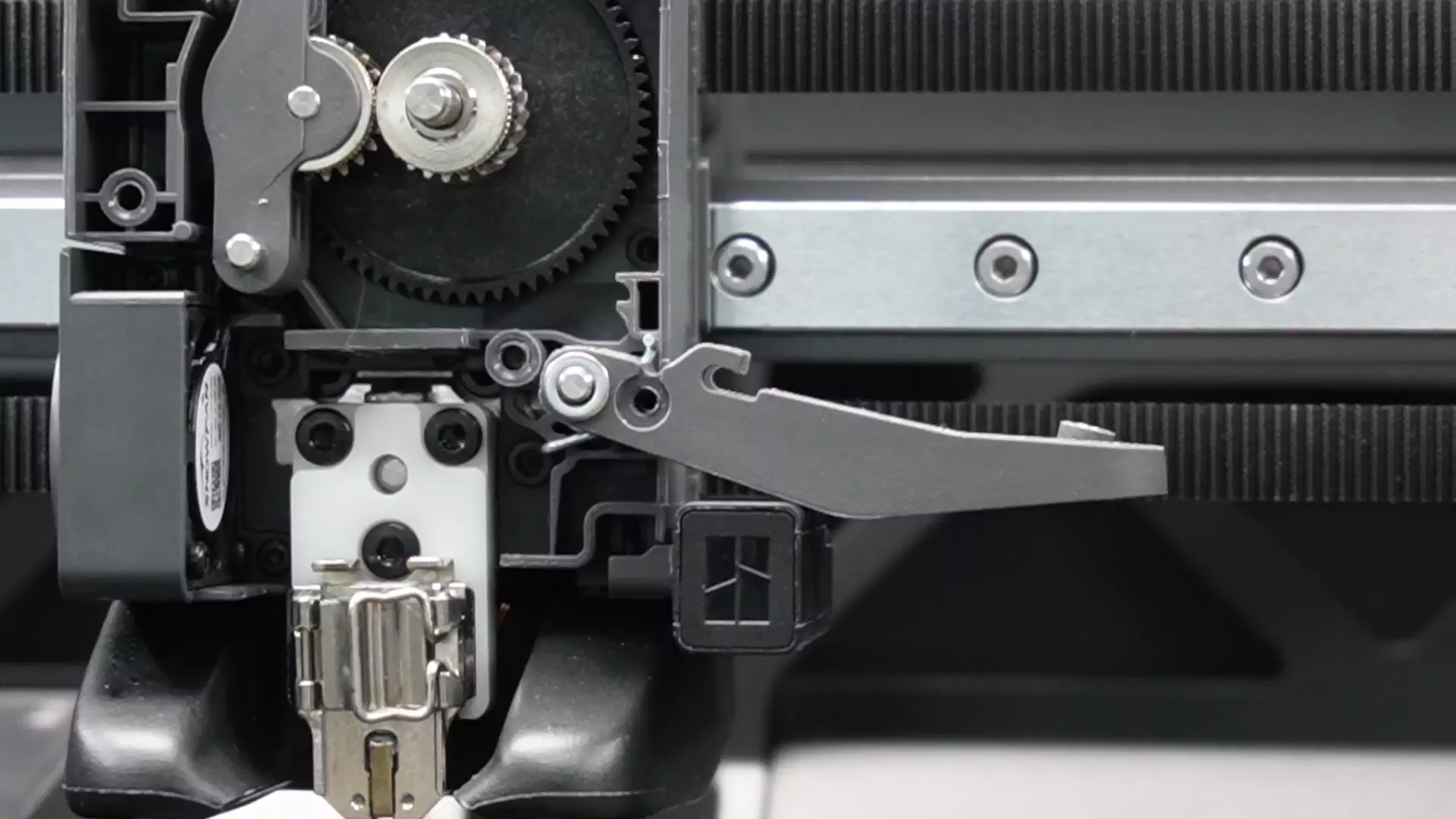

Paso 5. Retirar la palanca del cortador de filamento
Recomendamos fuertemente que retire la hoja para evitar lesiones.

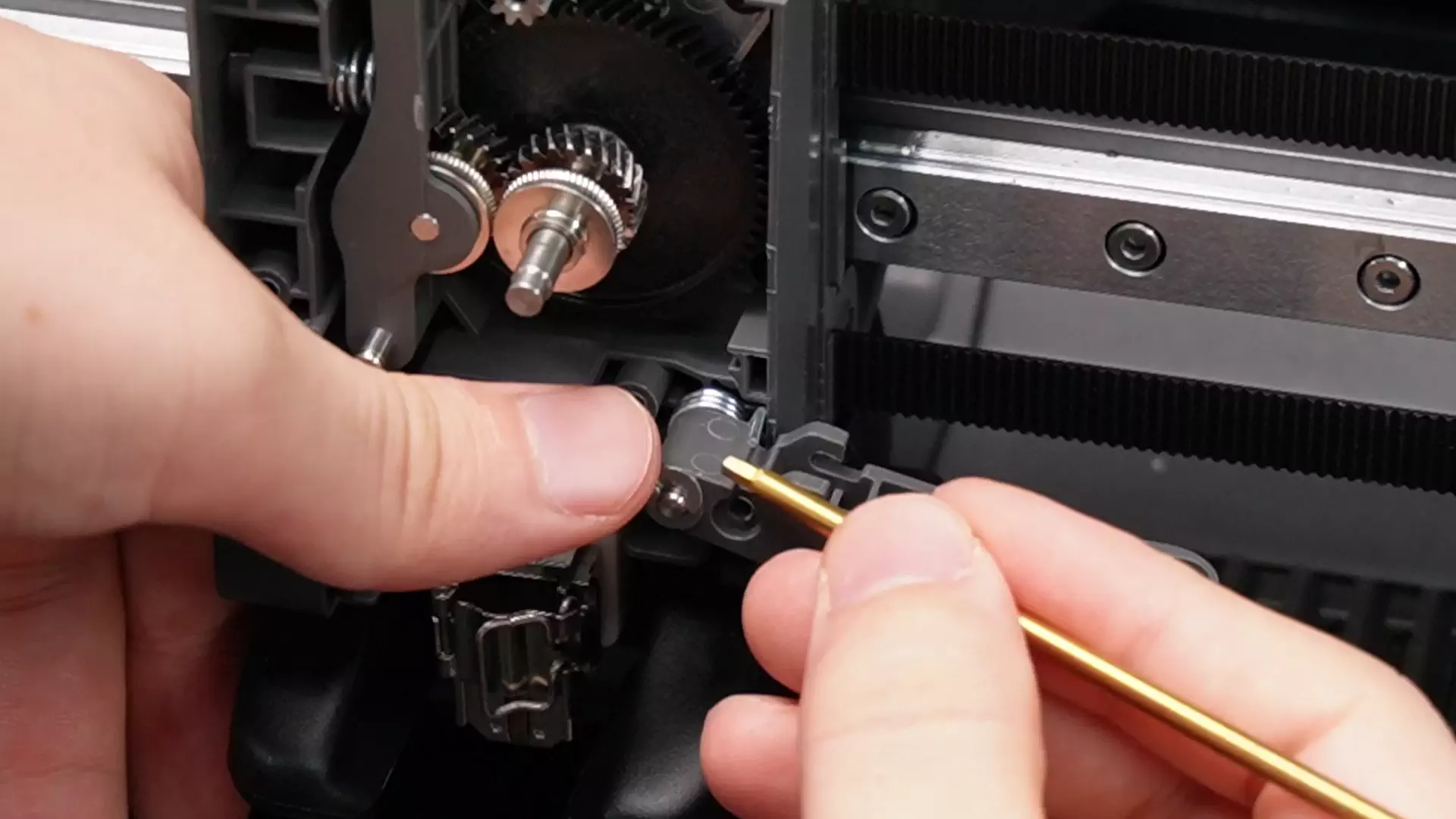

Presionar el anillo de retención con un destornillador o pinzas para aflojarlo. Luego, retire la hoja.
Después, retire con cuidado la arandela y la palanca del cortador de filamento.
Nota: La arandela y el filamento son pequeños. Manténgalos en un lugar seguro para evitar perderlos.
Instalar la nueva palanca del cortador de filamento

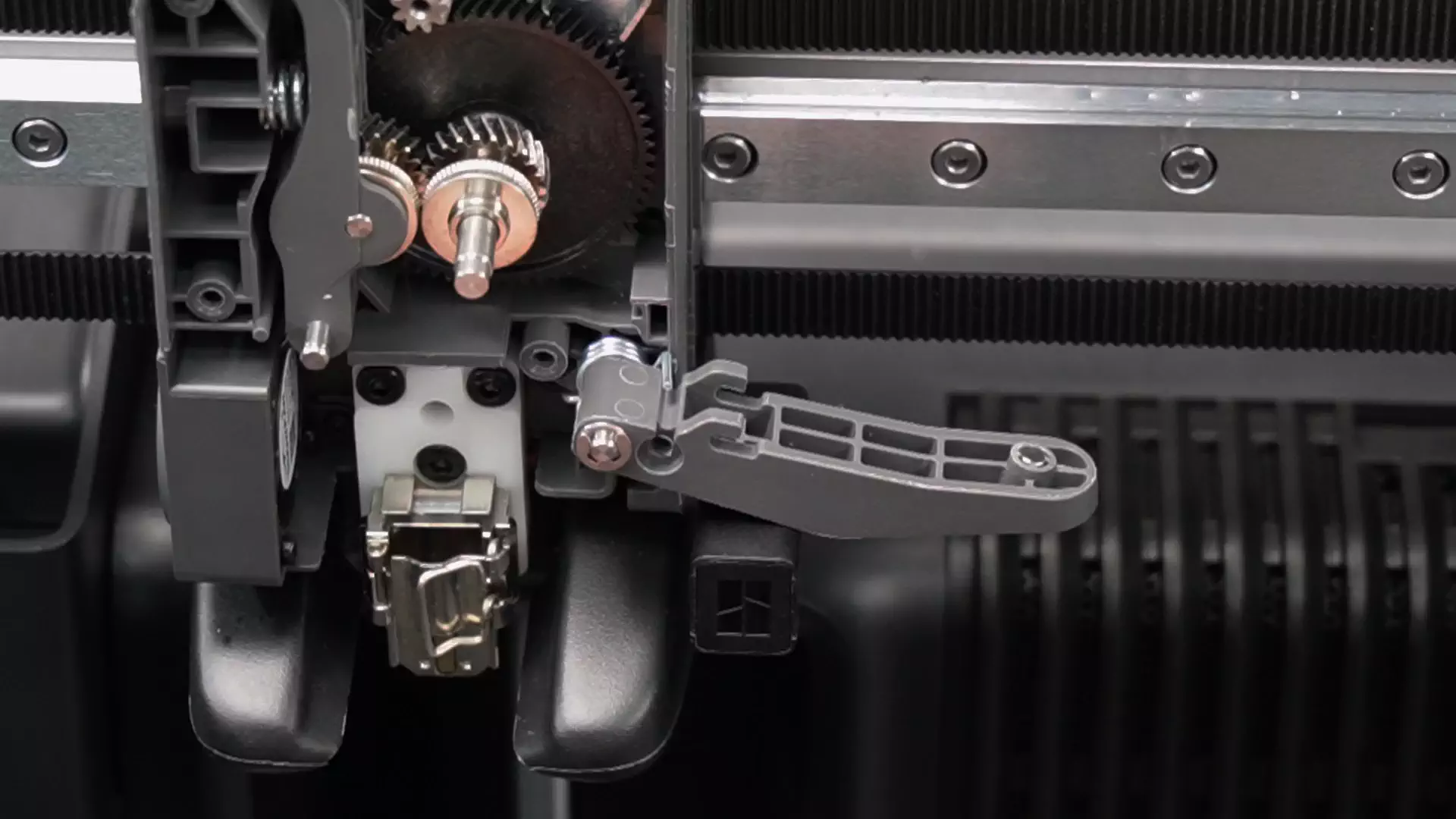

Paso 1. Instalar la palanca del cortador de filamento
Instalar en este orden: palanca → arandela → anillo de retención. Utilice un destornillador u otra herramienta similar para presionar suavemente el anillo de retención.
Paso 2. Instalar la cubierta frontal de la unidad del extrusor
Utilice el destornillador hexagonal H2.0 para asegurar los cuatro tornillos (BT3×8) de la cubierta frontal de la unidad del extrusor.
Vuelva a ajustar el tornillo de tensión del idler lateral.
IMPORTANTE! Si este tornillo no se puede ajustar adecuadamente, el extrusor podría fallar al alimentar el filamento.

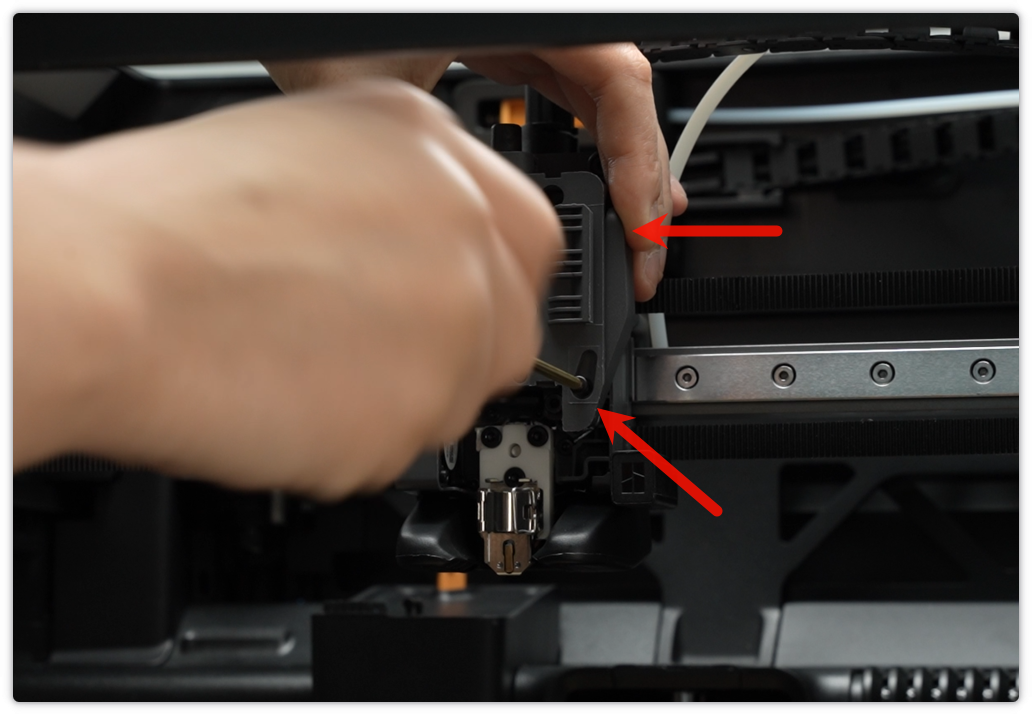

Inserte la hoja en la ranura de la palanca. Luego, sostenga la palanca del cortador de filamento y ajuste el tornillo de fijación del cortador utilizando el destornillador hexagonal H2.0.
Paso 3. Instalar la base del sensor de filamento

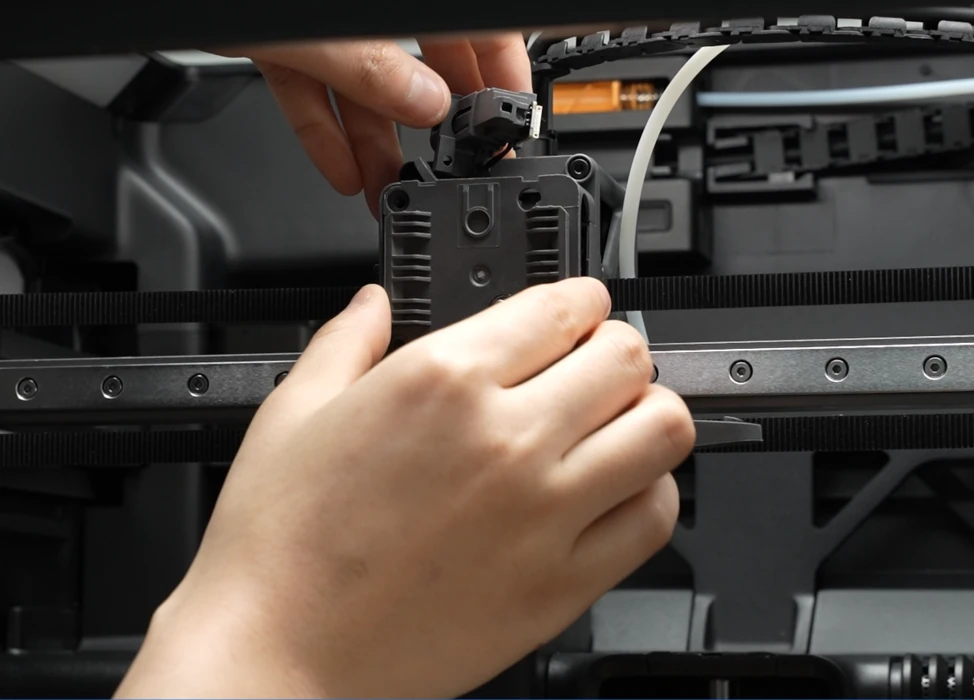

Coloque la base del sensor de filamento en su posición correcta, ajuste los dos tornillos con el destornillador hexagonal H2.0 y reconecte el tubo PTFE.
Paso 4. Instalar la boquilla
Instale la boquilla y el manguito de silicona como se muestra.
Paso 5. Instalar la cubierta frontal del cabezal

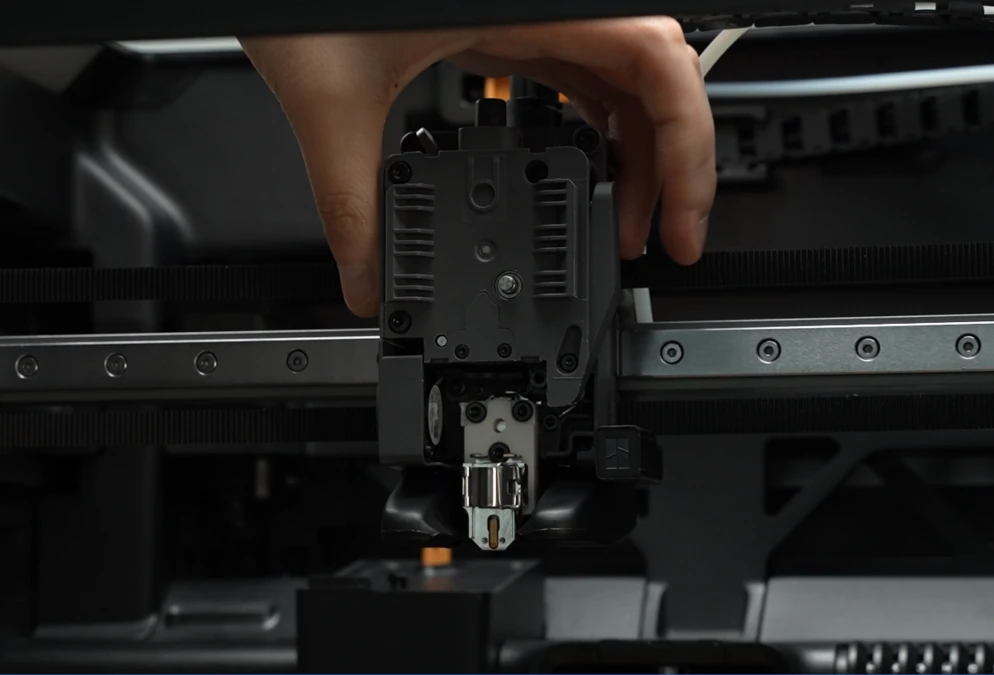

Coloque la rueda indicadora de rotación de nuevo, fije la cubierta frontal y asegúrela firmemente.
Verificación de funcionamiento
Después de la instalación, presione varias veces la palanca del cortador de filamento para asegurarse de que rebote suavemente sin atascarse.
