Quitar el Cortador H2S

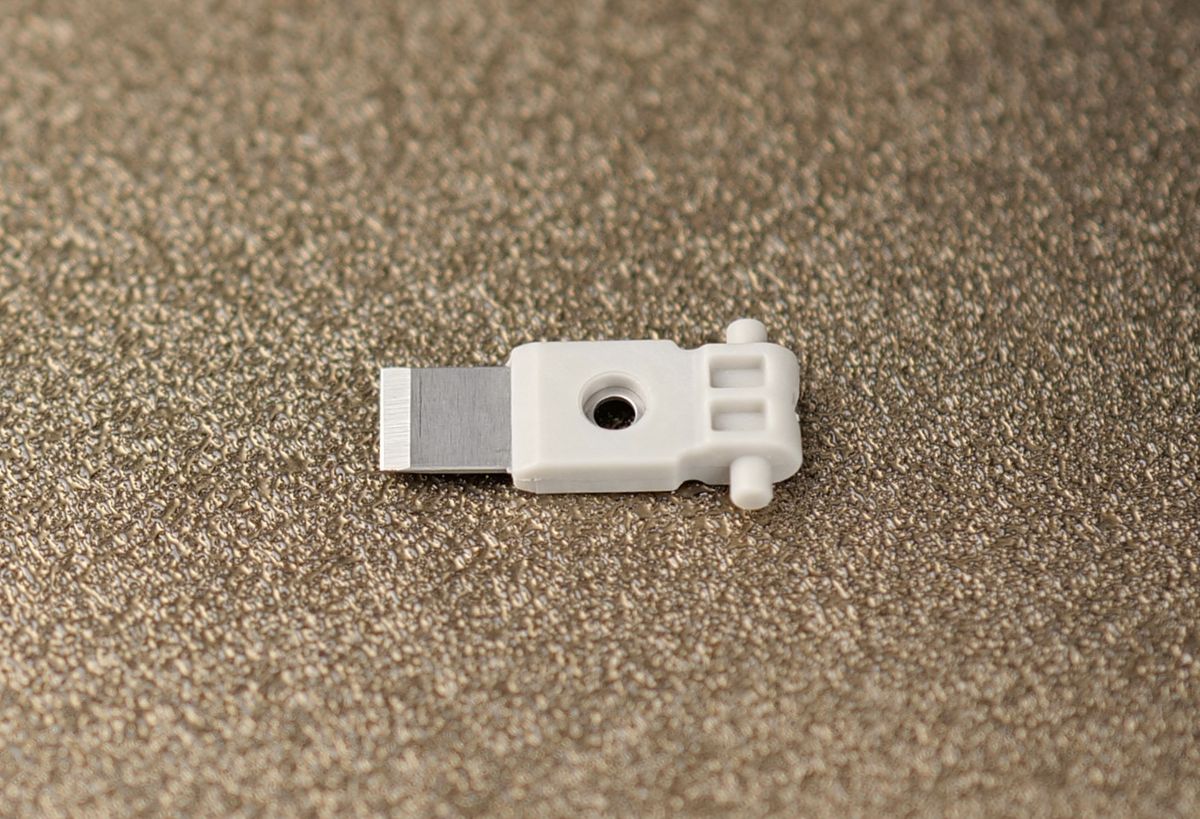

Cortador de filamento - H2S

Enlace de compra: Cortador de filamento de repuesto

Cuándo utilizar

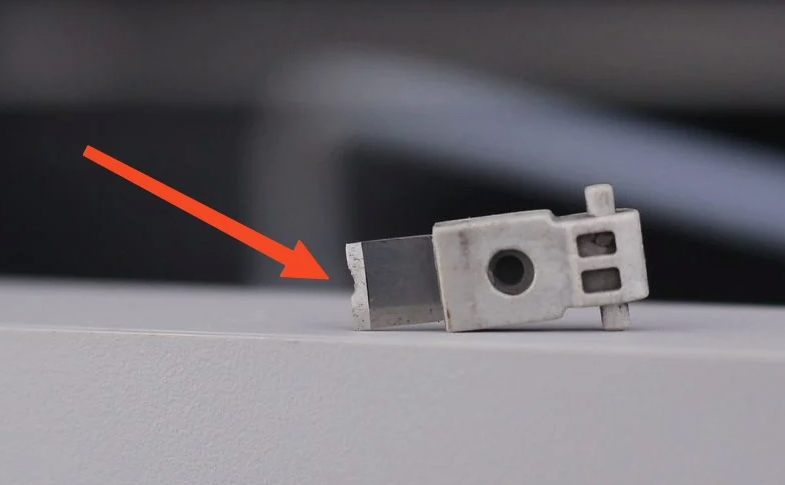

• Después de usar 10-15 rollos de filamento (o antes), y cortar aproximadamente 5000-7000 veces, la hoja puede volverse obtusa (como se muestra a continuación). En este caso, se recomienda reemplazar el cortador.

• Si los filamentos no se cortan de forma limpia durante la descarga del filamento, se recomienda reemplazar el cortador.

• El servicio de atención al cliente de Bambu Lab recomienda el reemplazo.

Herramientas y materiales necesarios

• Cortador nuevo
• Llave Allen H2.0
• Pinzas (pueden omitirse si se es cuidadoso)
• 5 minutos

Advertencia de seguridad

¡IMPORTANTE! Es fundamental apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad. Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales. Por lo tanto, es fundamental apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con rapidez y brindar la asistencia necesaria.

Retirar el cortador y la palanca del cortador

Paso 1: Retirar la cubierta frontal del cabezal

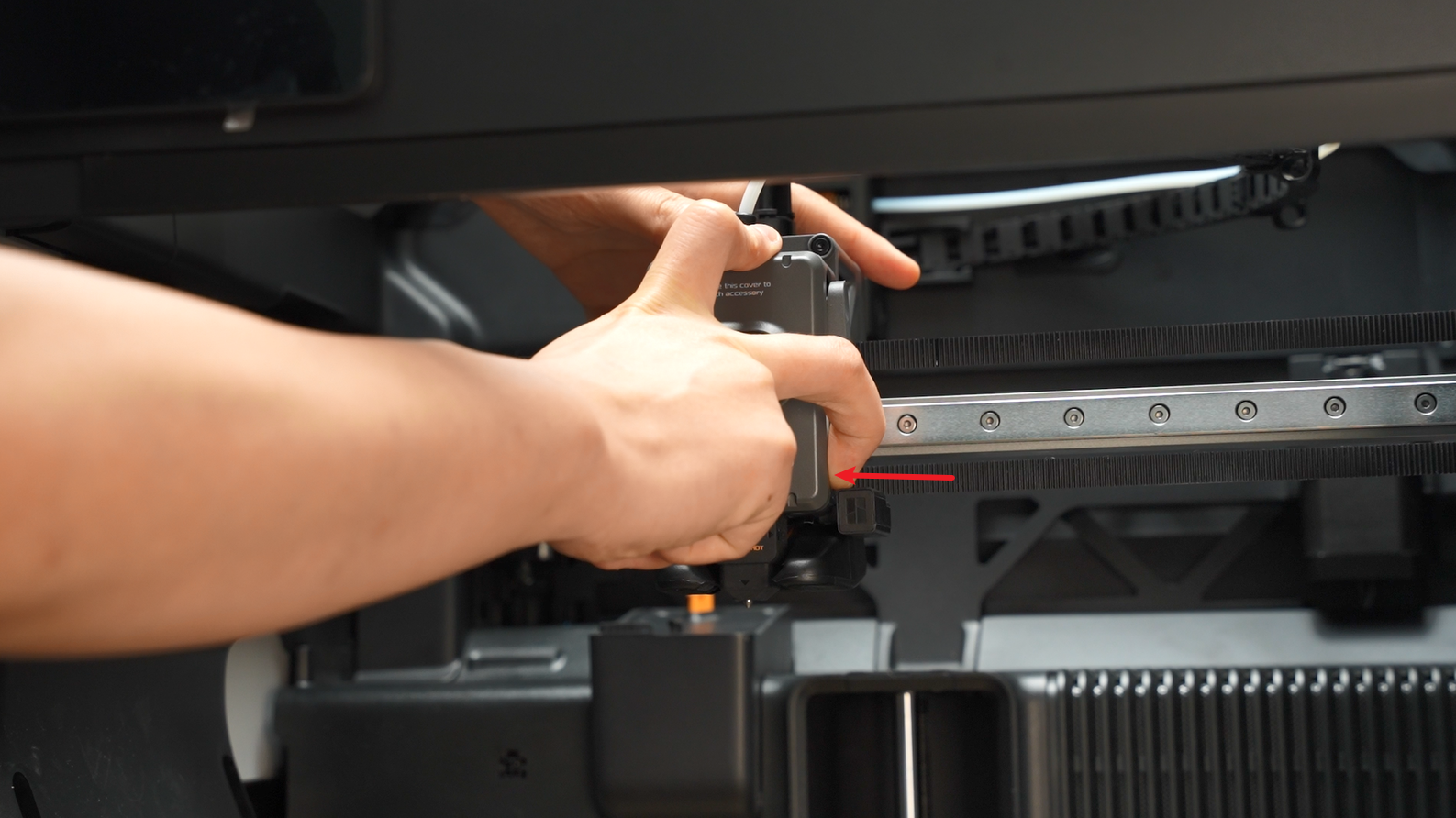

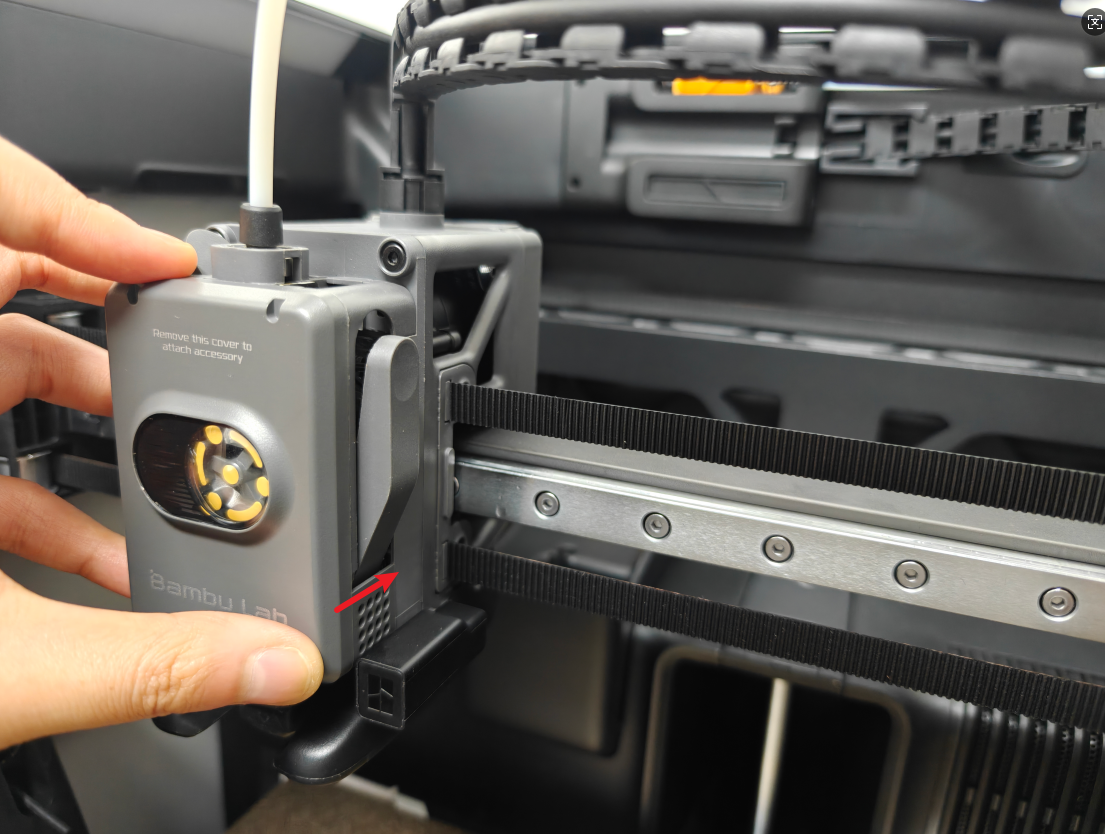

Agarre la parte inferior de la cubierta frontal y tire suavemente hacia adelante para liberar el enganche que fija la cubierta frontal, permitiendo su fácil retiro.

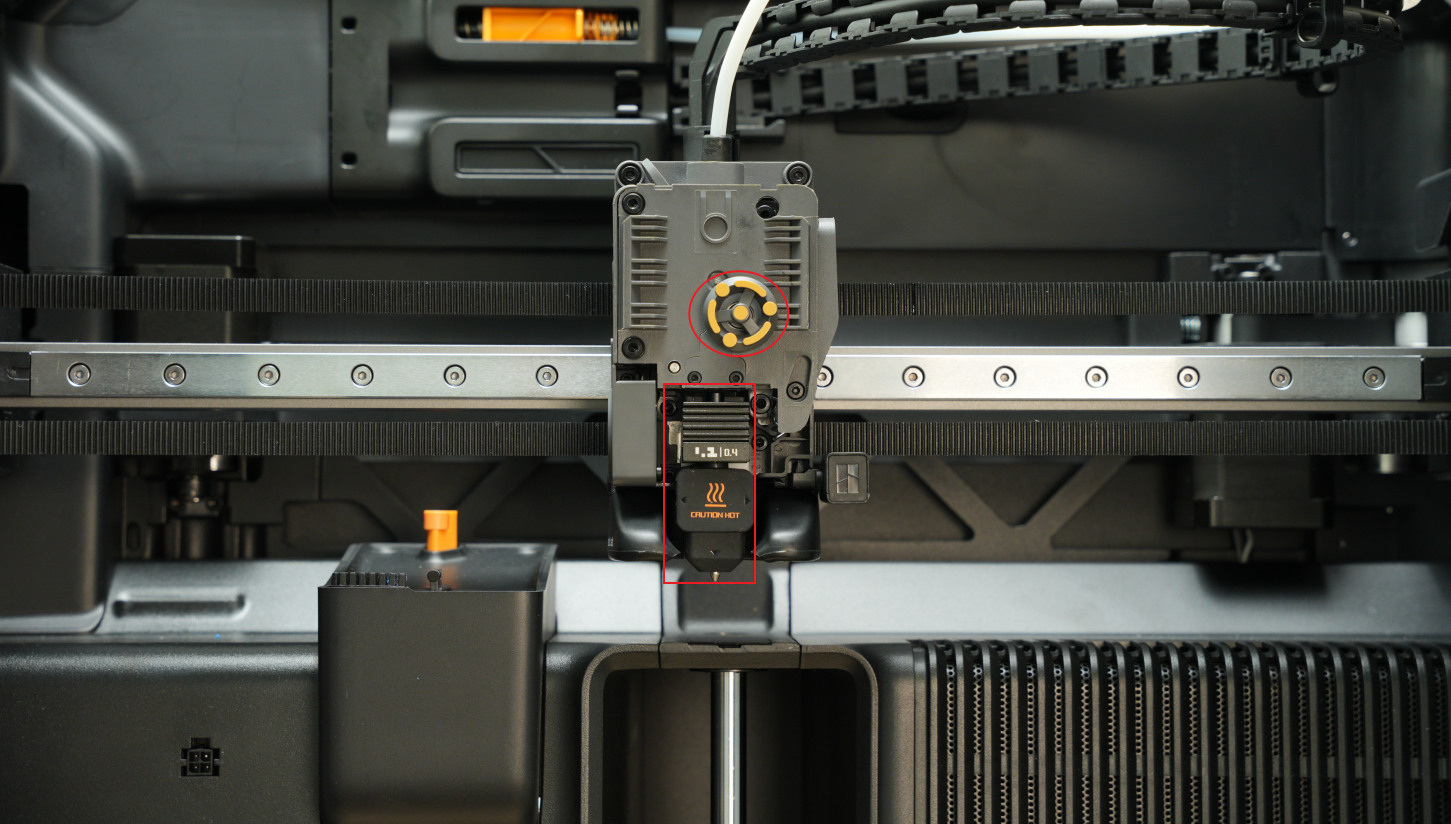

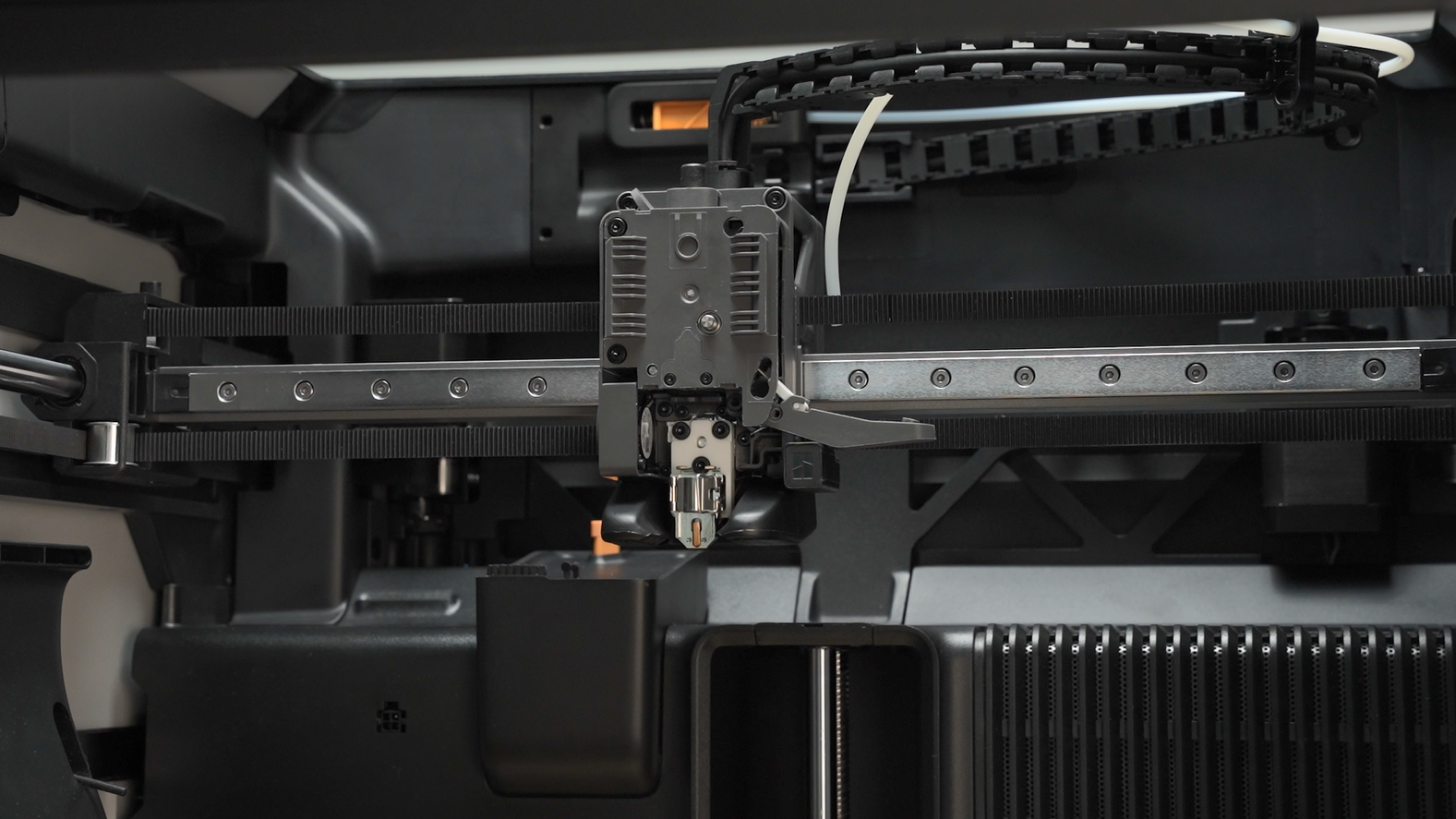

Nota: Las imágenes siguientes no incluyen el hotend ni la rueda giratoria. En realidad, al retirar solo la hoja del cortador, no es necesario quitar la rueda giratoria ni el hotend. Retire e instale según sea necesario.

Paso 2: Aflojar la palanca del cortador

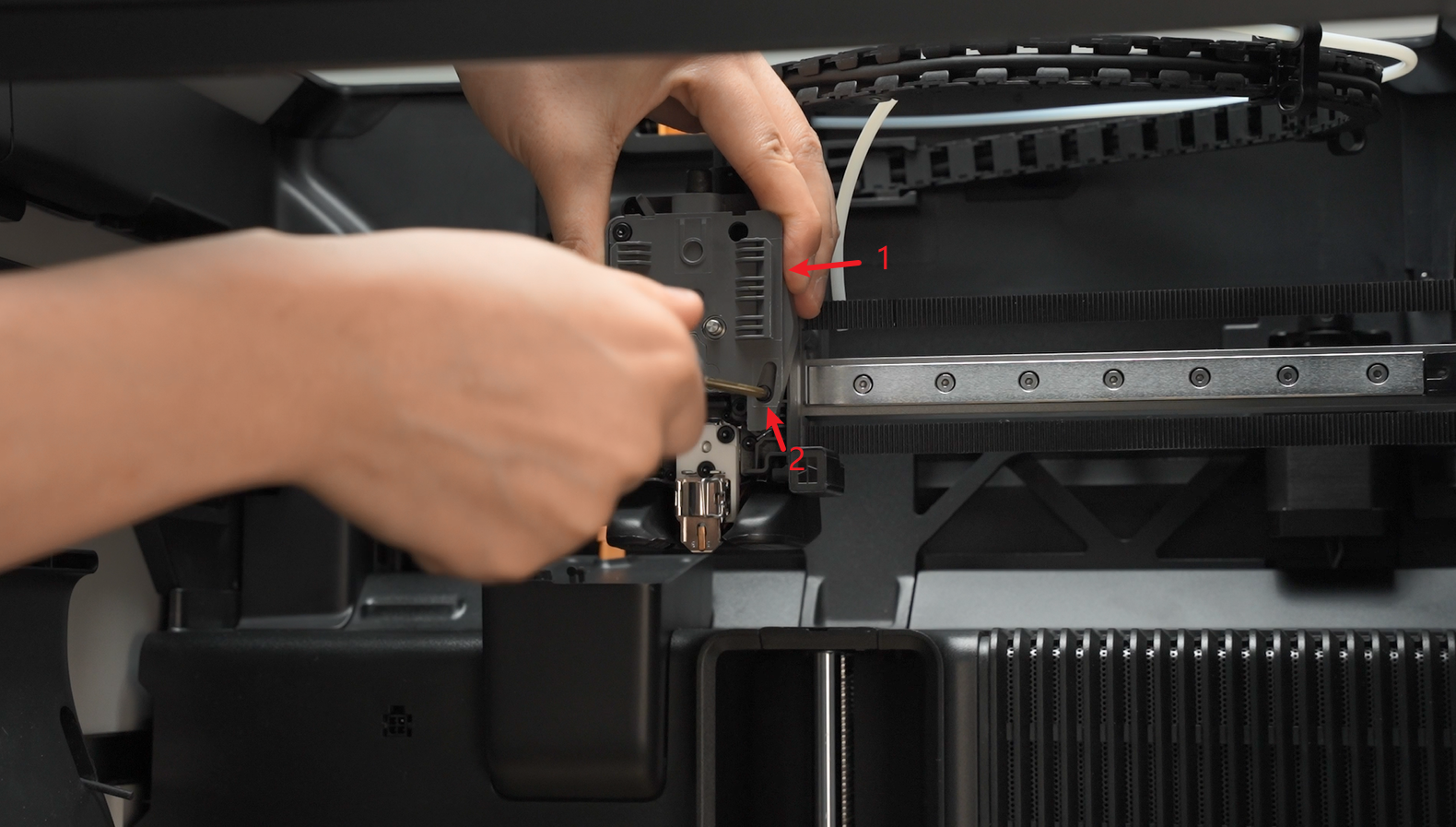

Presione la palanca del cortador y retire el tornillo con una llave Allen. Después de retirar completamente el tornillo, suelte suavemente la palanca del cortador para que caiga naturalmente.

Paso 3: Retirar el cortador

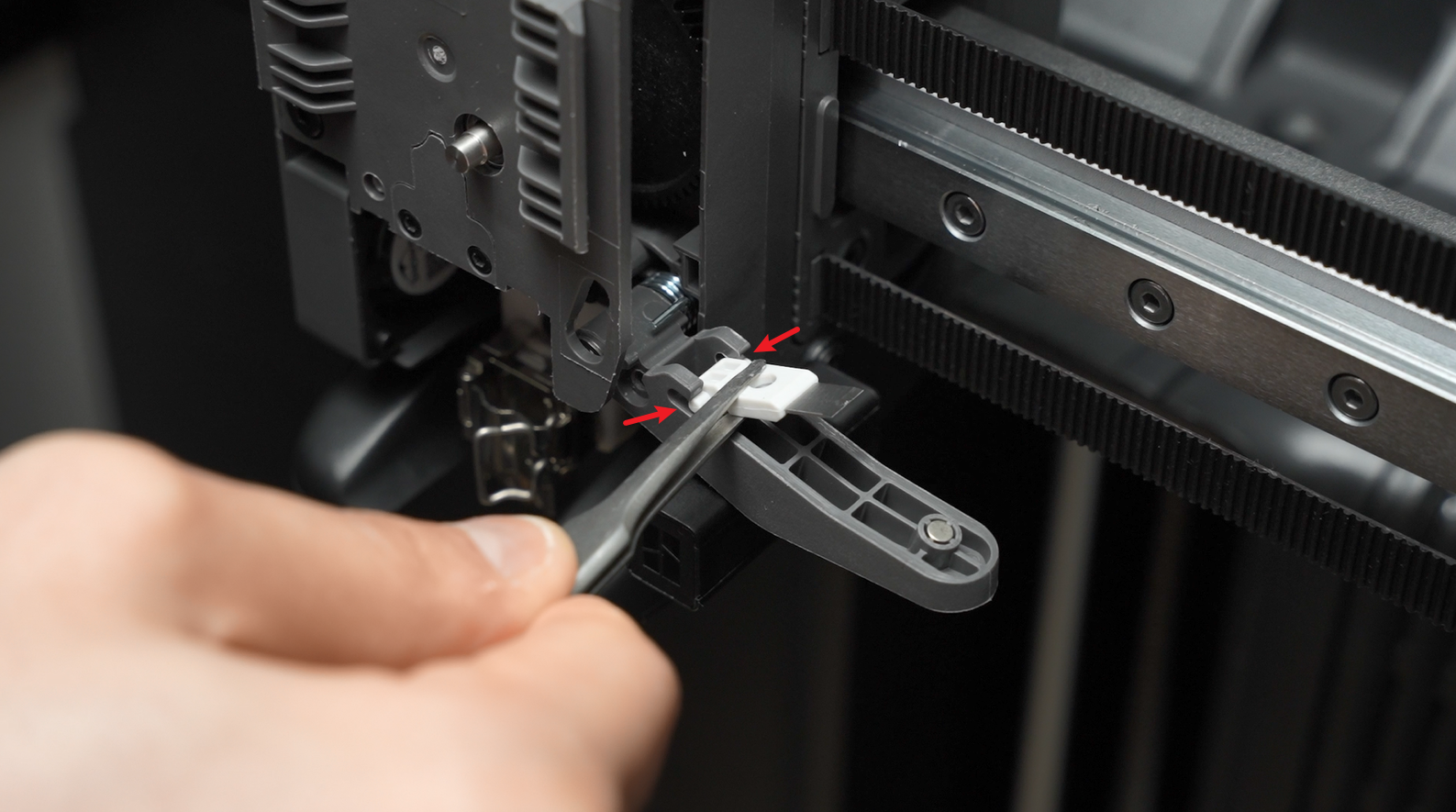

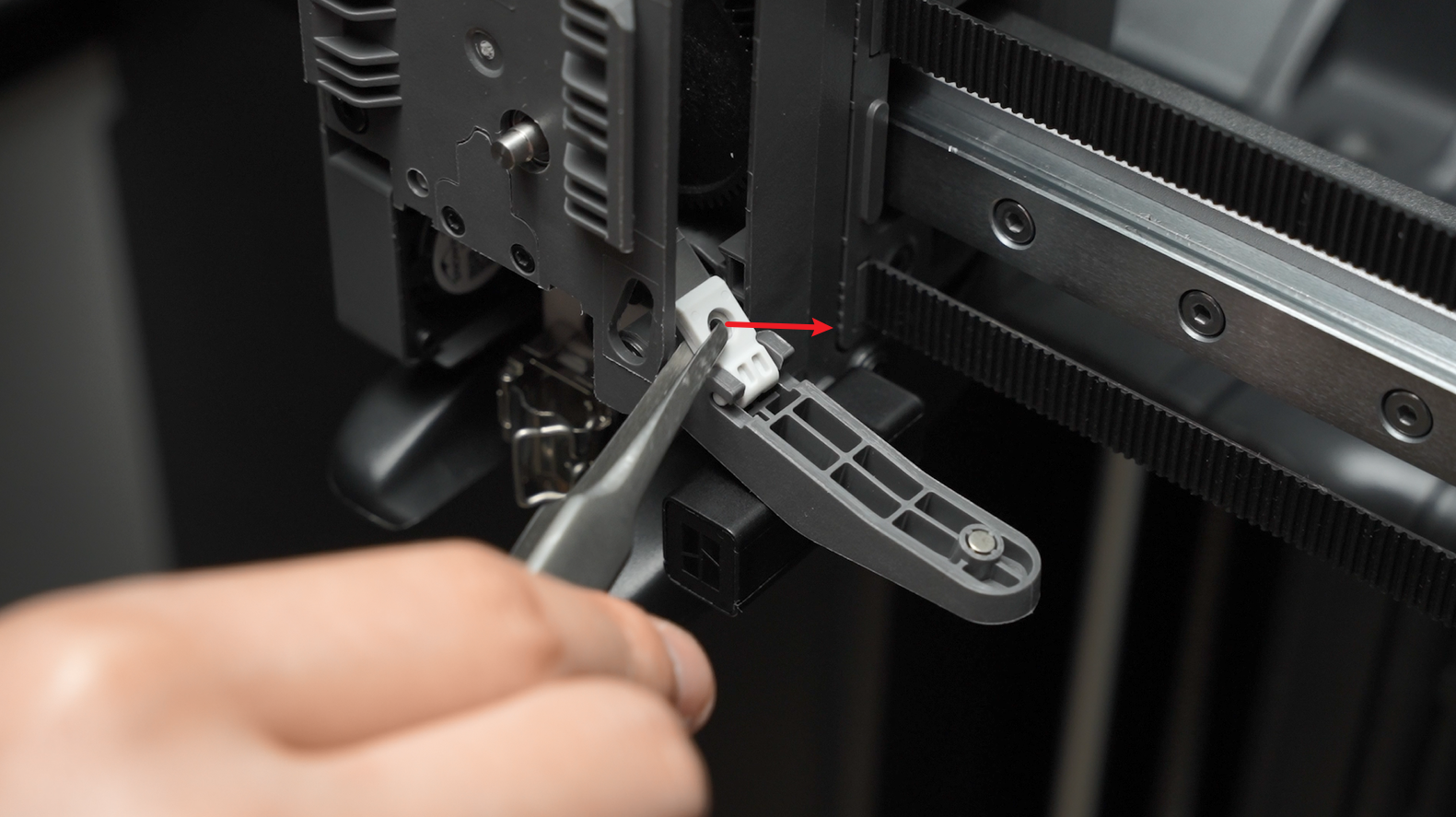

Use pinzas o una llave Allen para empujar suavemente la hoja hacia la parte inferior derecha, como se muestra en la figura, para que la hoja se gire hacia afuera desde el interior del extrusor, y luego retire la hoja siguiendo la ranura hacia la parte superior derecha.

Recordatorio importante: La hoja tiene bordes y esquinas afilados. Existe riesgo de cortes durante la operación. Por favor, tenga cuidado.

Opcional - Limpiar los engranajes del extrusor

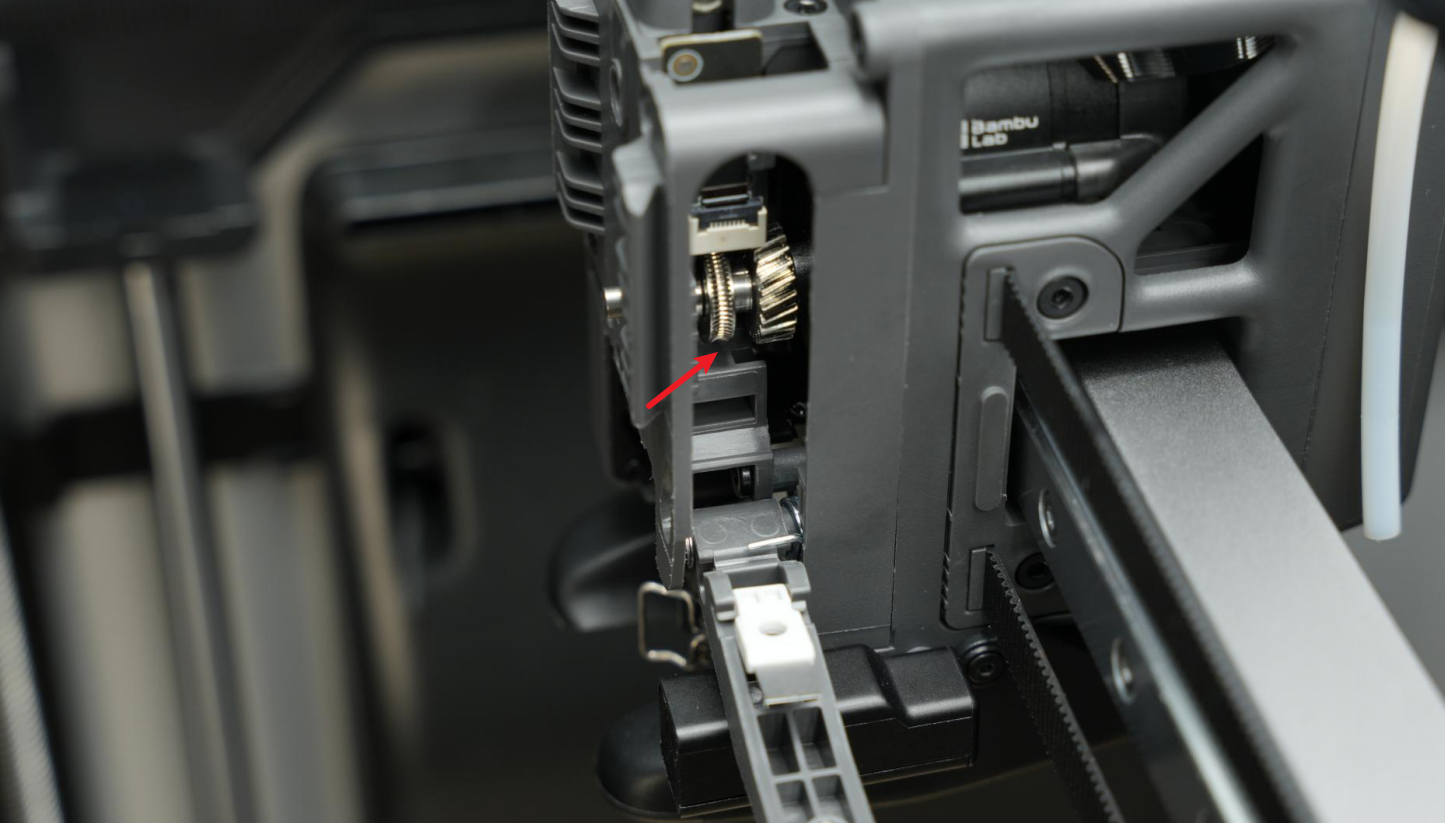

Antes de proceder con la instalación del nuevo cortador, se recomienda limpiar los engranajes del extrusor y el engranaje amarillo. Tras un uso prolongado, es posible que se acumule residuo de filamento en los engranajes del extrusor, y su limpieza garantizará un funcionamiento suave en el futuro. Puede usar un soplador o un accesorio ligero para eliminar los residuos dentro del extrusor y alrededor de los engranajes.

Instalar el cortador y la palanca del cortador

Paso 1: Instalar el cortador

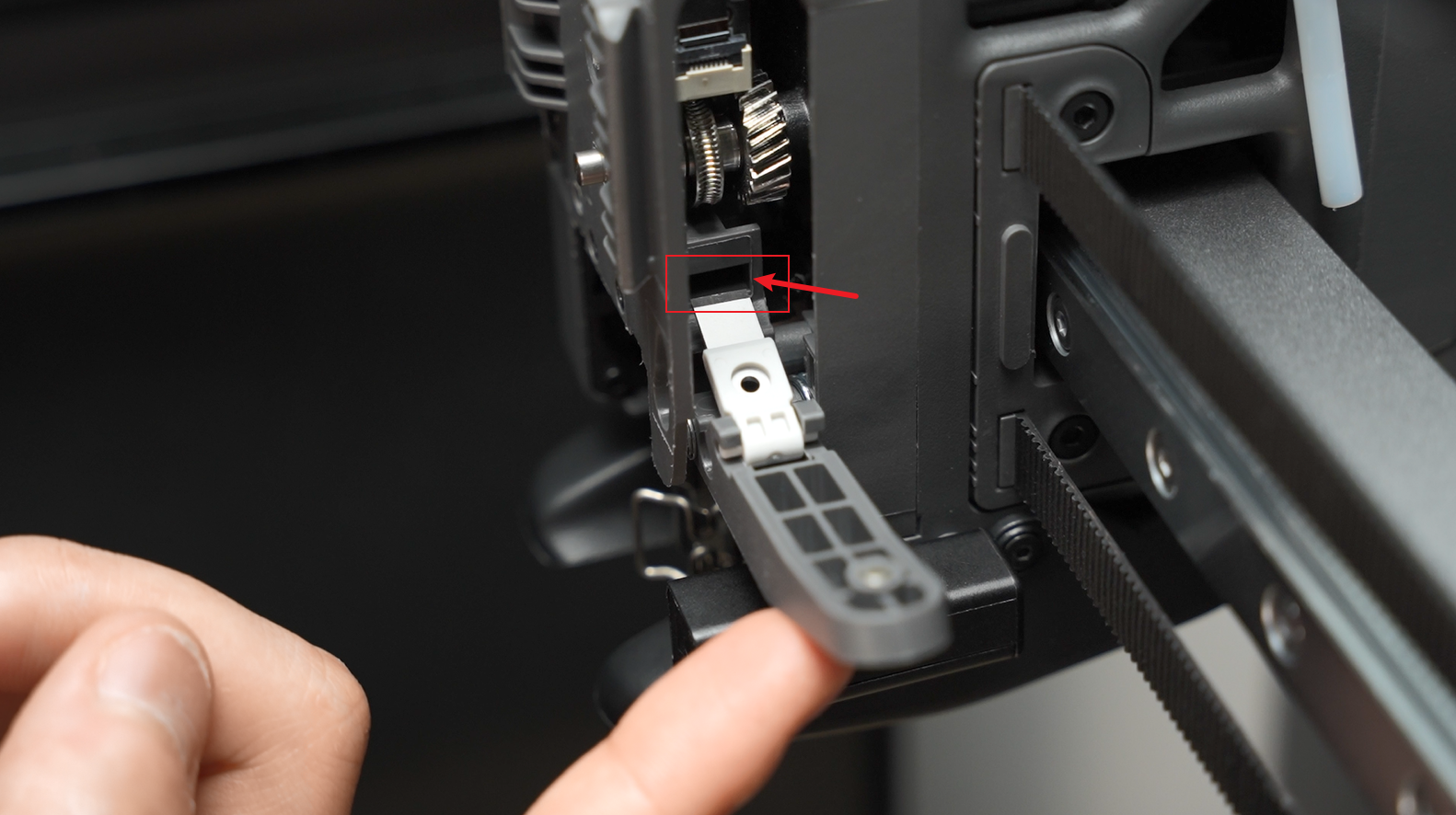

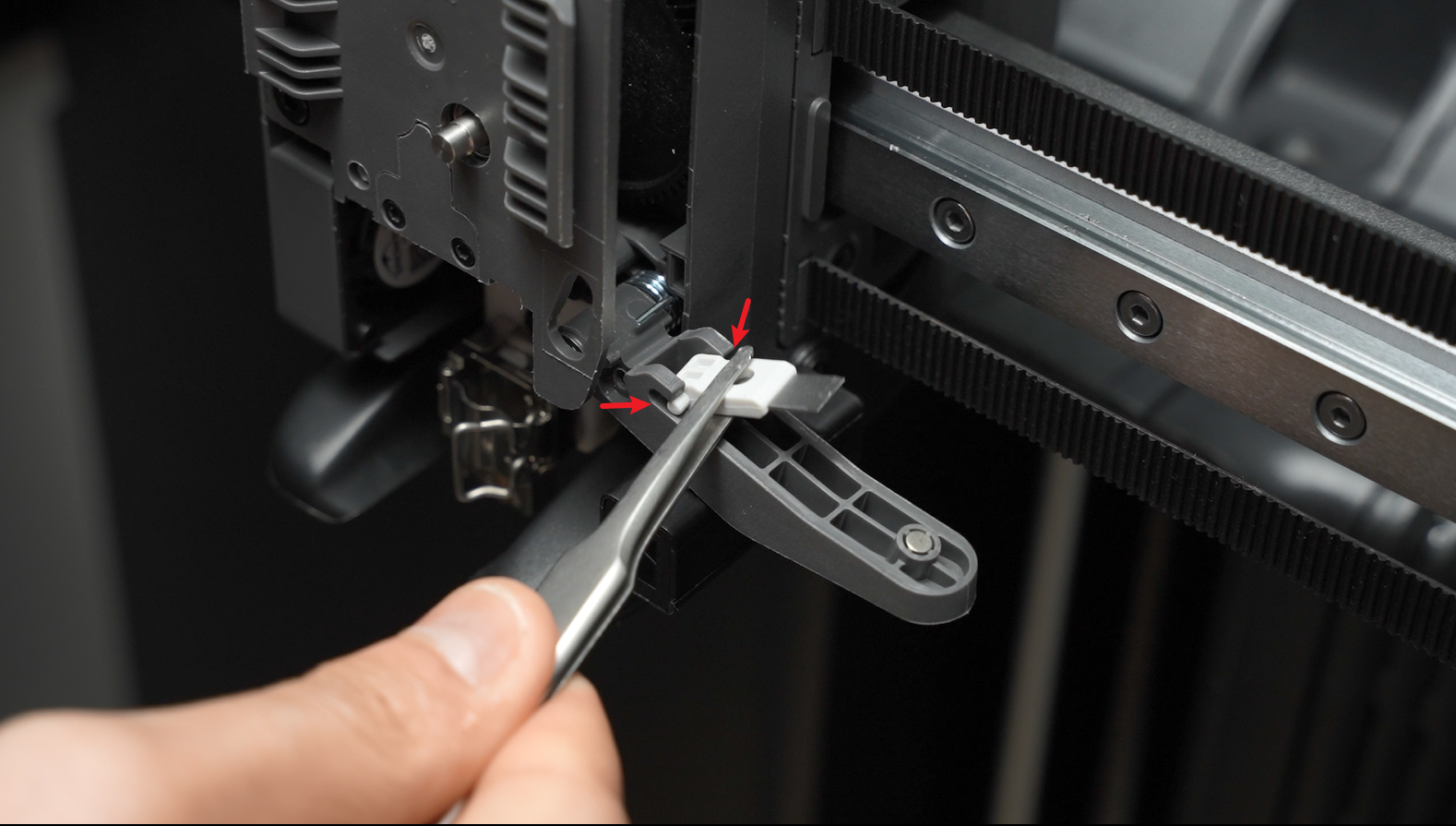

• Alinee el cortador con la ranura de instalación, introdúzcalo en su lugar y luego empuje suavemente en la dirección indicada en la figura para fijar el cortador en su posición.

• Después de instalar la hoja en su posición segura en la palanca del cortador, gire la hoja del cortador con ayuda de una llave Allen o pinzas. Asegúrese de alinear la hoja con el agujero del extrusor.

Paso 2: Fijar la posición de la palanca del cortador

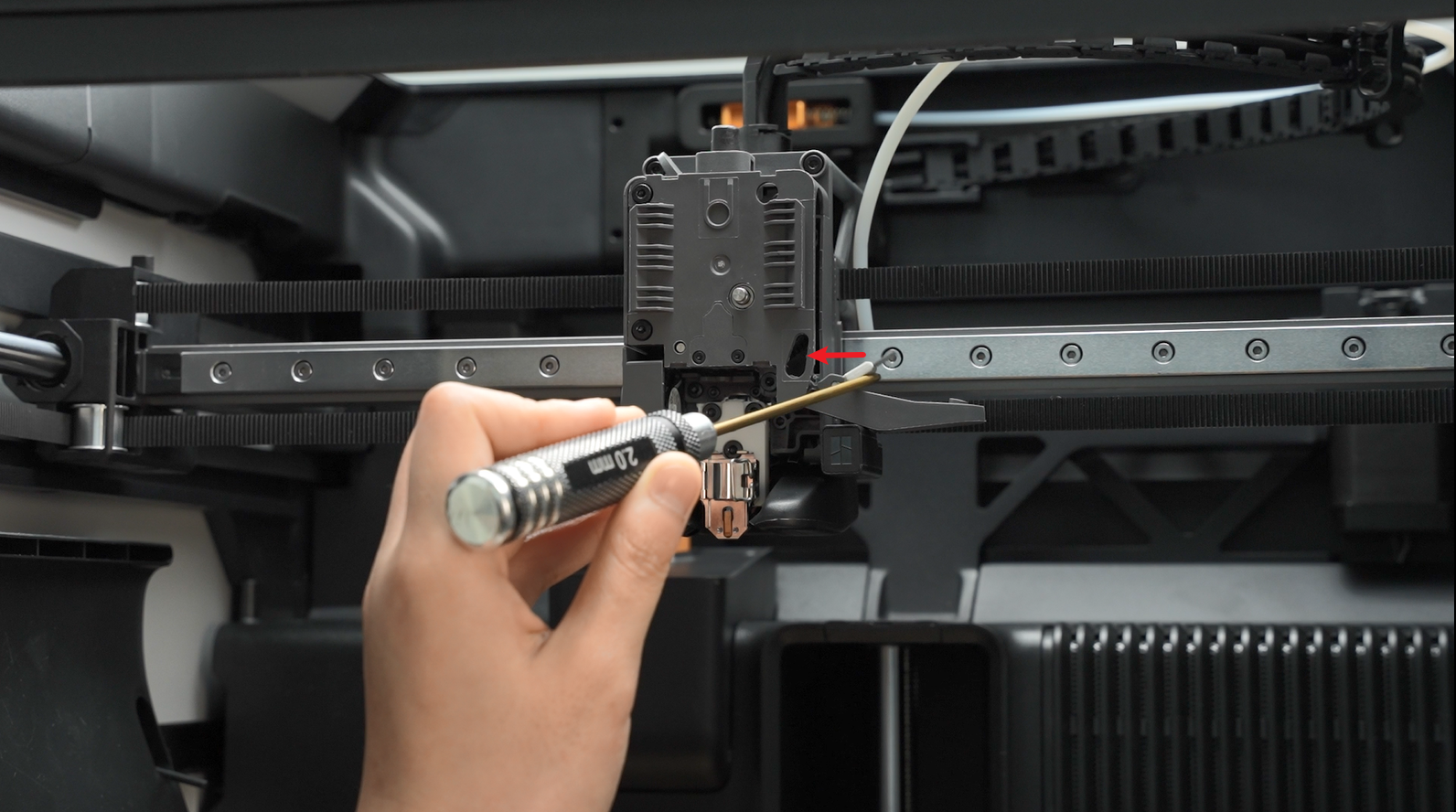

Antes de volver a fijar el tornillo, sostenga firmemente la palanca del cortador y manténgala en su lugar. Al apretar el tornillo, tenga cuidado de no usar fuerza excesiva para evitar que se deslice el roscado.

Paso 3: Instalar la cubierta frontal del cabezal

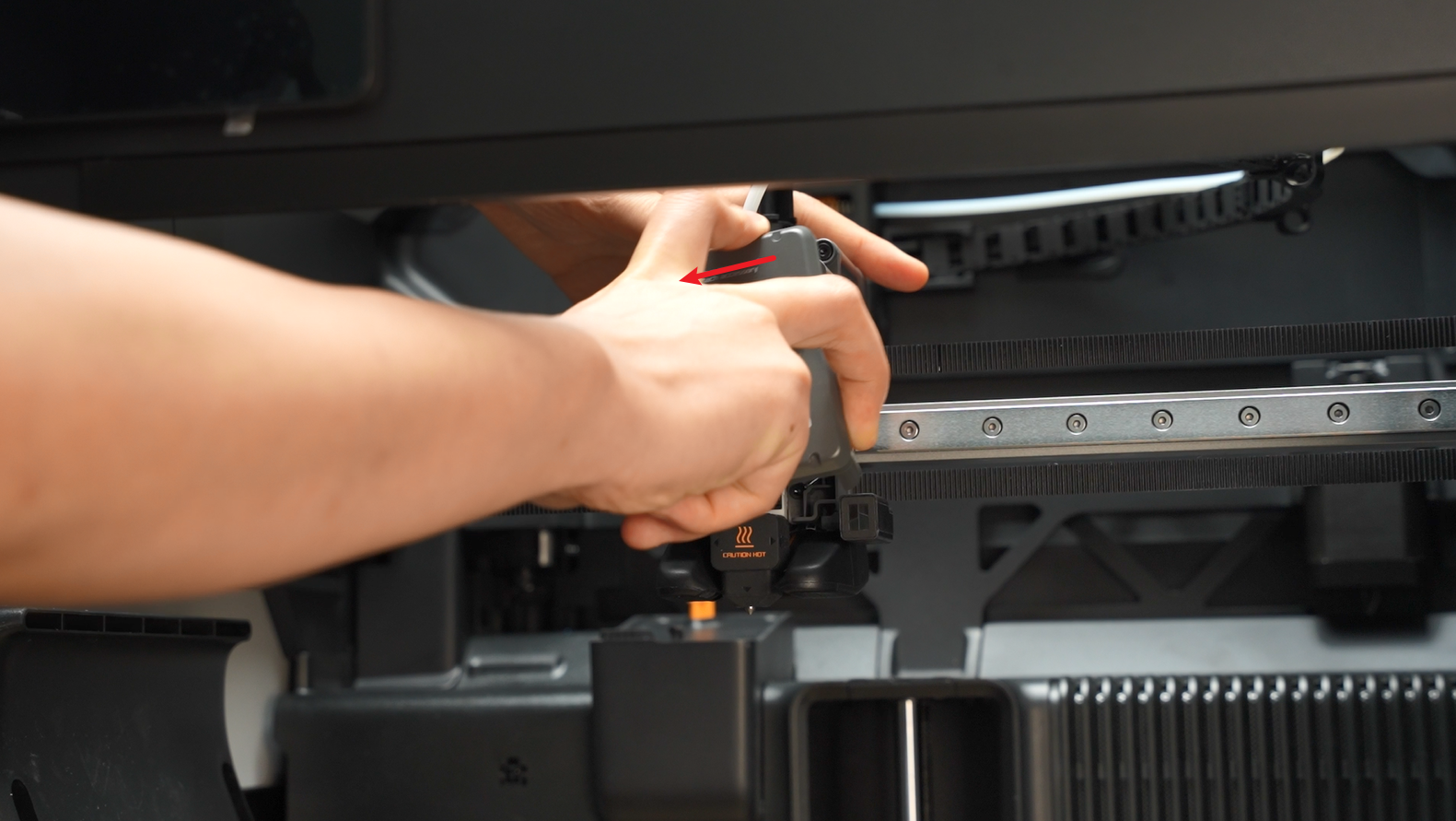

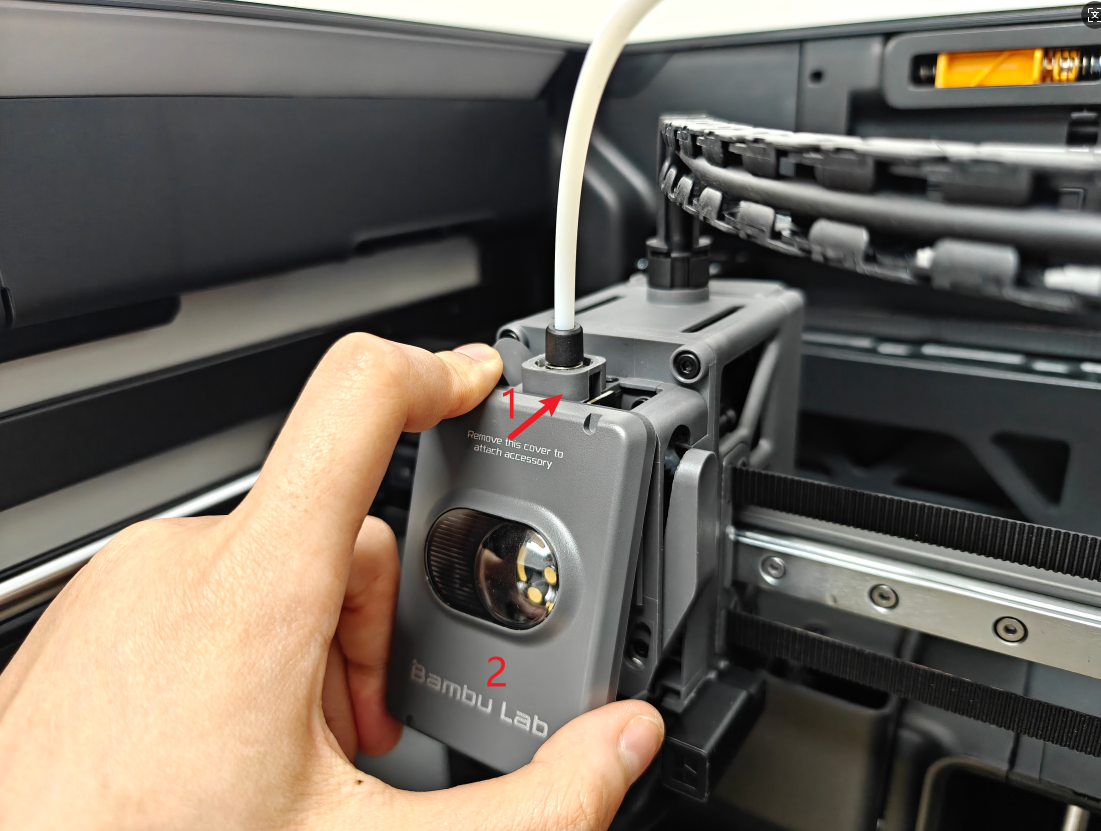

Alinee el enganche superior de la cubierta frontal del cabezal y presiónela suavemente hacia abajo. Asegúrese de que esté instalada correctamente y escuchará un sonido claro.

Verificar la funcionalidad

Para asegurar que el cortador funcione correctamente, presione varias veces la palanca para comprobar si se mueve suavemente y rebota automáticamente a su posición original. Esto garantizará un funcionamiento fluido del cortador durante su uso.

Notas finales

Esperamos que la guía detallada proporcionada haya sido útil e informativa.

Si esta guía no resuelve su problema, *por favor envíe un *ticket técnico**, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, por favor déjelos en el área de comentarios. ¡Gracias por su apoyo y atención!
