Cadena de cables
La cadena de cables se utiliza para conectar el cabezal a la parte trasera de la impresora. El tubo PTFE, el cable USB-C y el cable de comunicación/potencia MC-TH están instalados dentro de la cadena de cables.
La cadena de cables incluye lo siguiente:
-
Cadena de cables (preinstalada con dos clips) * 1
-
Soporte/base de la cadena de cables * 1
Cuándo utilizar
-
La cadena de cables está rota.
-
El soporte de la cadena de cables está dañado y no puede asegurarse.
Herramientas y materiales necesarios
Cadena de cables nueva
El proceso de reemplazo de la cadena de cables no implica el uso de tornillos.
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los componentes electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los componentes electrónicos de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los componentes electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto de su problema y haremos lo posible por responder con prontitud y brindarle la asistencia necesaria.
Reemplazar la cadena de cables
Retirar la cadena de cables
Paso 1: Retirar el tubo PTFE
Para facilitar la posterior retirada/instalación de la cadena de cables, primero puede desconectar el tubo PTFE del buffer.

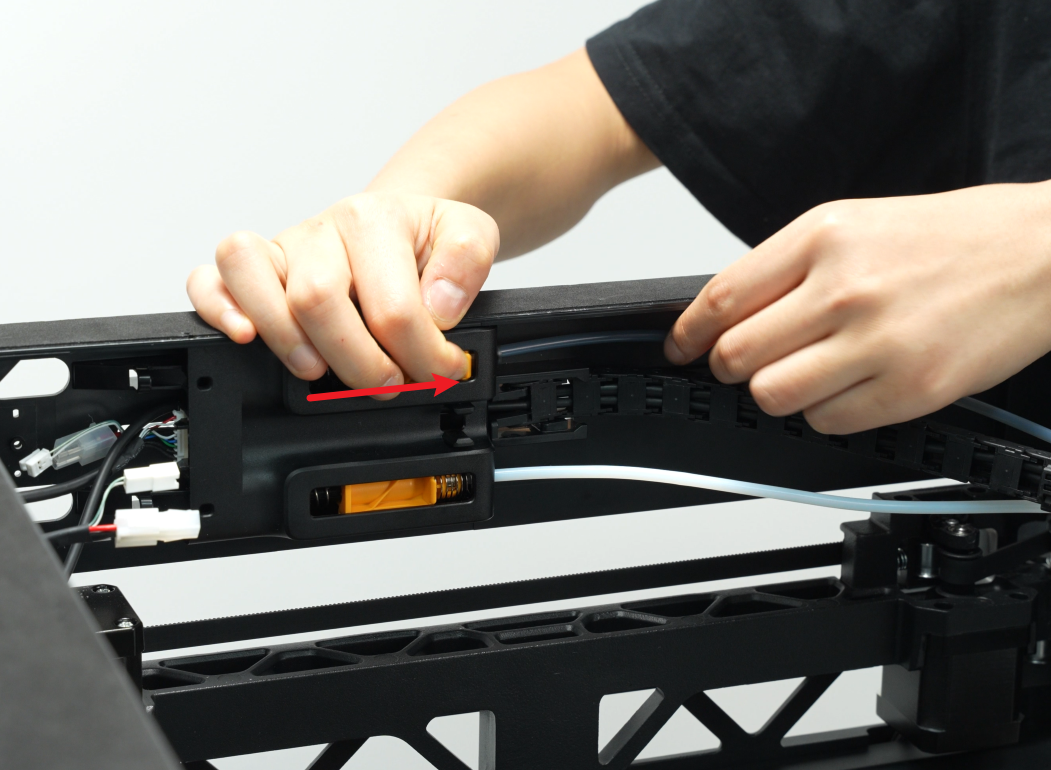

Empujar el deslizador del buffer hacia la derecha extrema, luego presionar el conector neumático y desconectar los dos tubos PTFE del buffer.
Paso 2: Retirar los clips

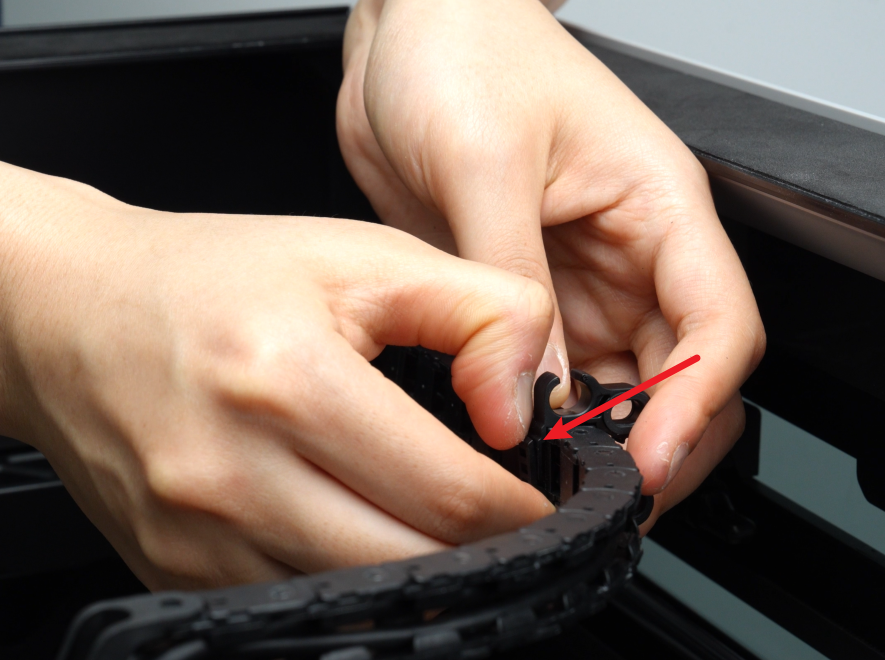

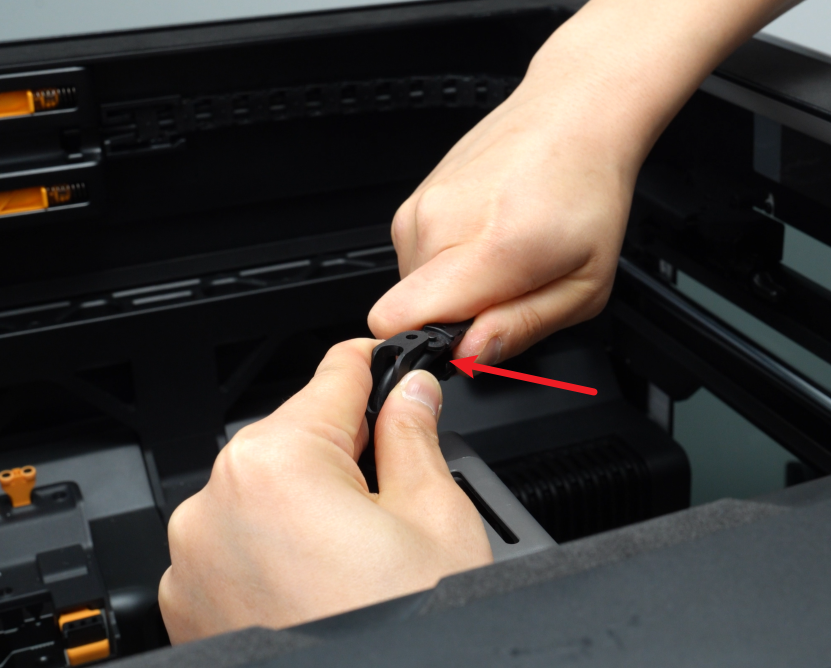

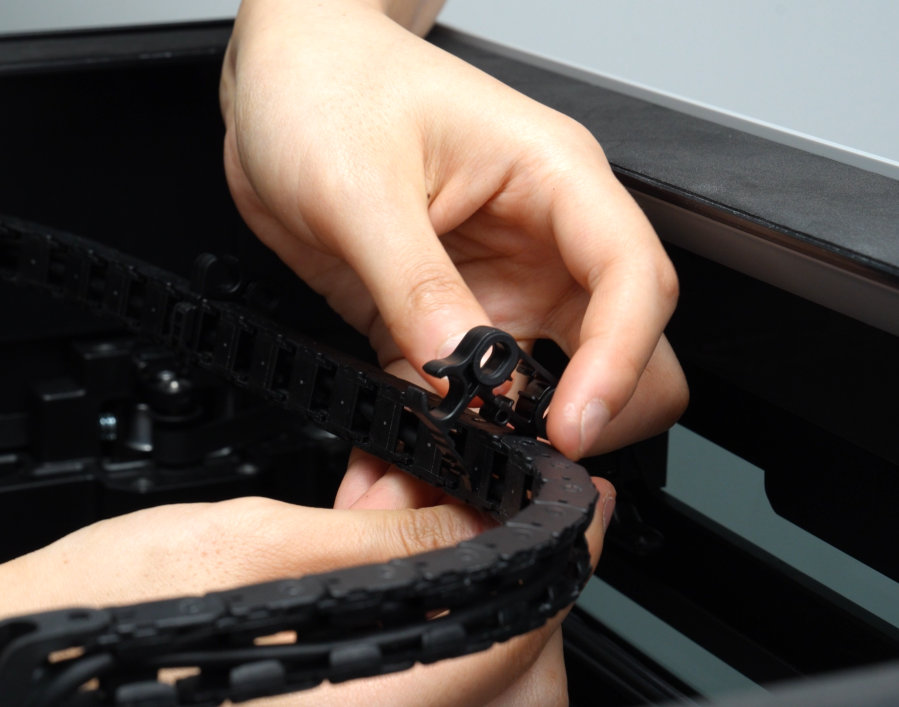

Aflojar los clips instalados en la cadena de cables y retirar ambos clips.
Después de retirar los clips, el tubo PTFE puede permanecer en los clips. Las imágenes siguientes son solo para fines de demostración.
Paso 3: Retirar la cadena de cables

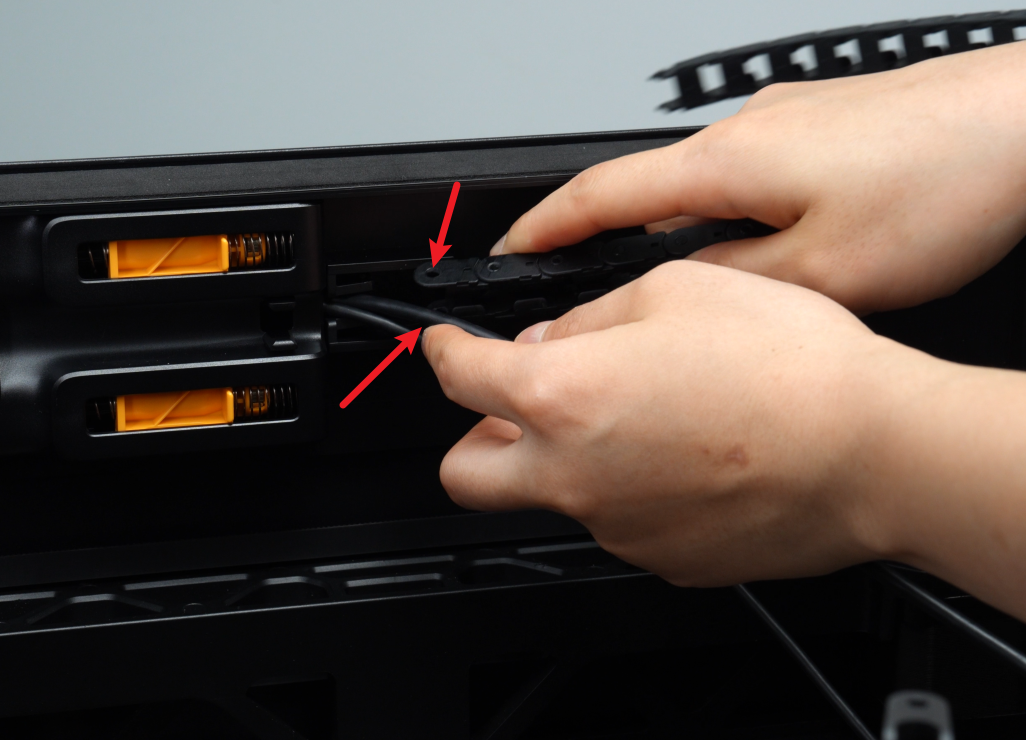

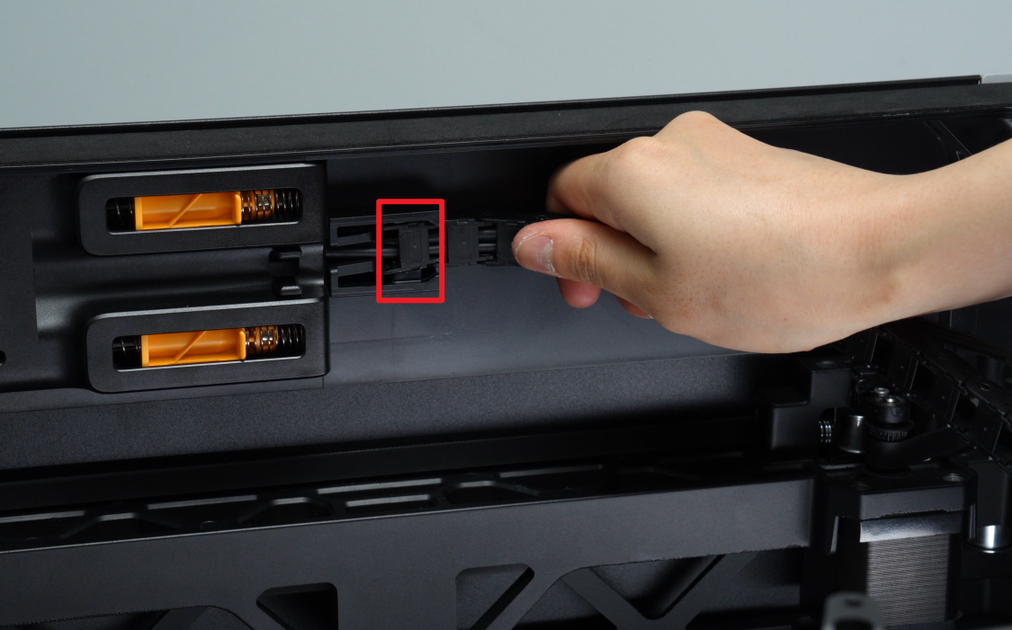

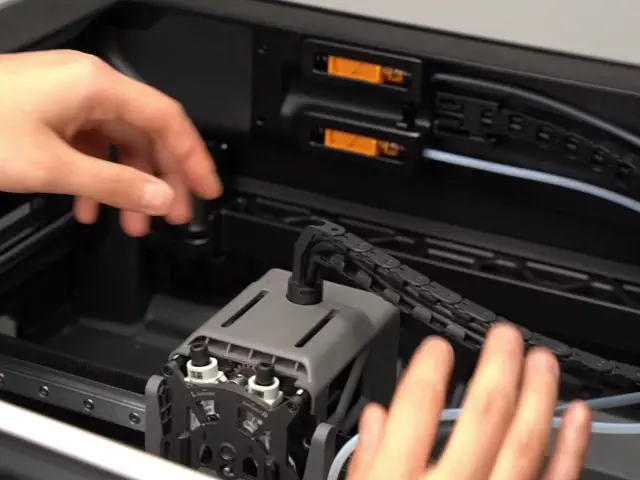

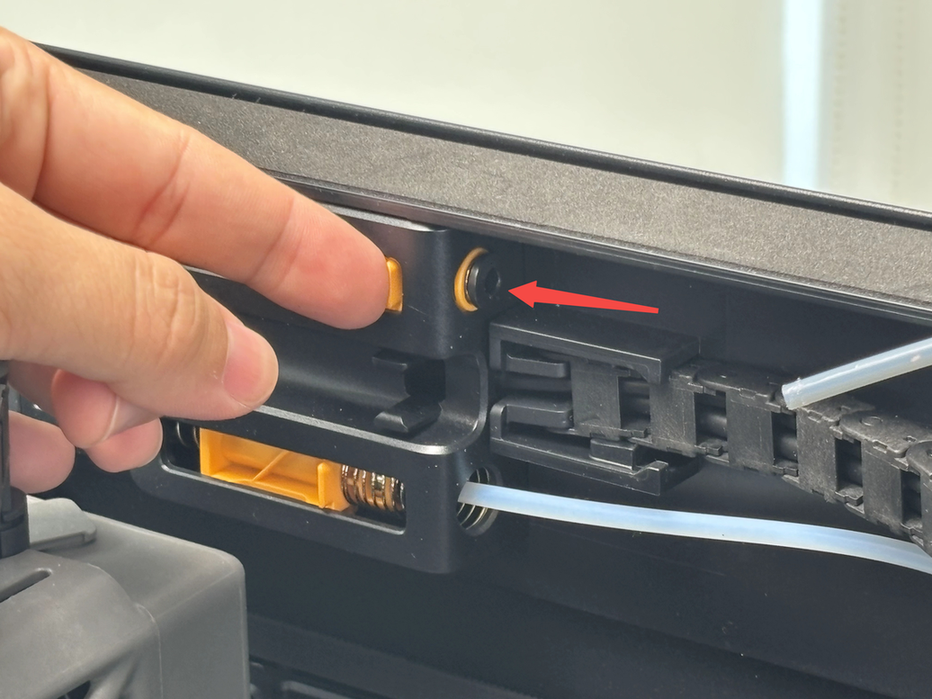

- Primero, desconectar el lado de la cadena de cables conectado al soporte de base, y extraer parcialmente el cable USB-C y el cable MC-TH de la cadena de cables.

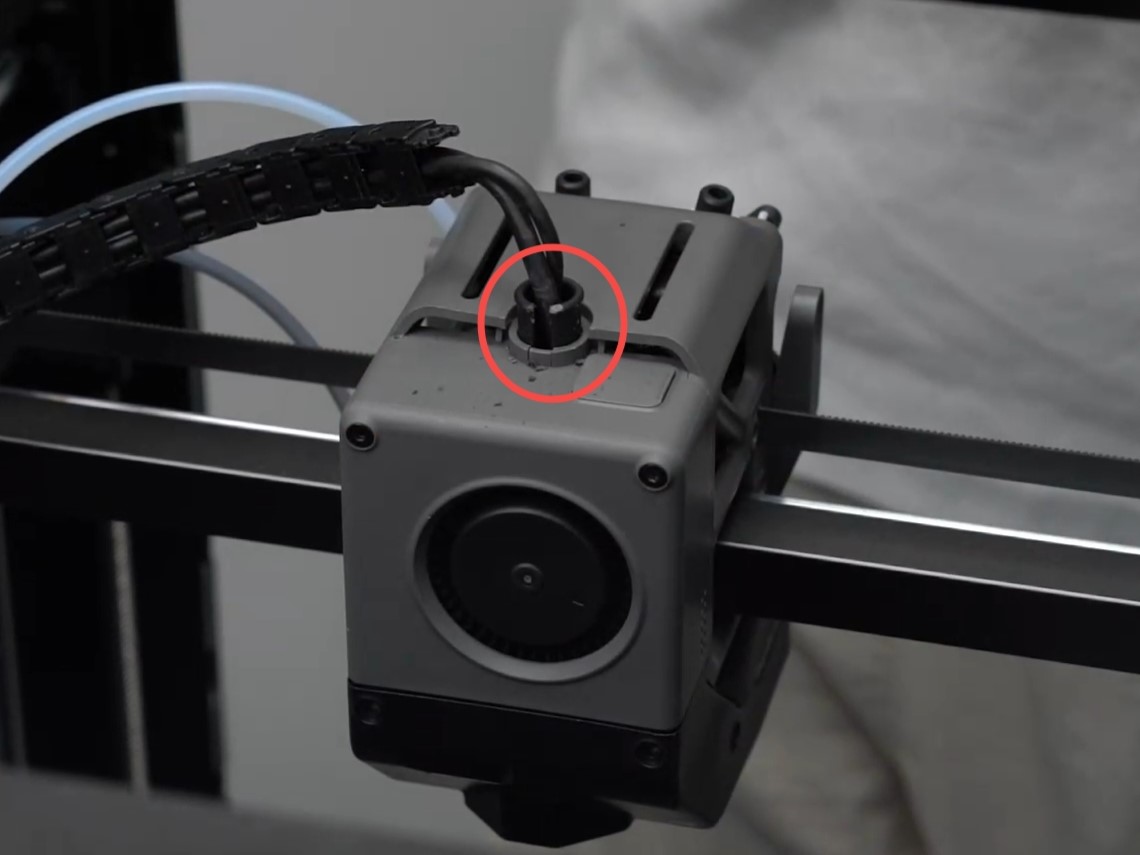

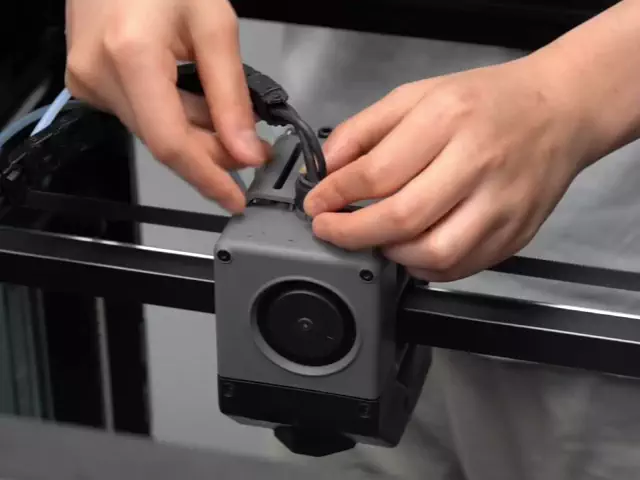

- Retirar la cola de la cadena de cables de la cubierta superior, luego retirar completamente los cables USB-C y MC-TH de la cadena de cables para separar totalmente la cadena de cables.
Instalar la cadena de cables
Paso 1: Instalar la cadena de cables

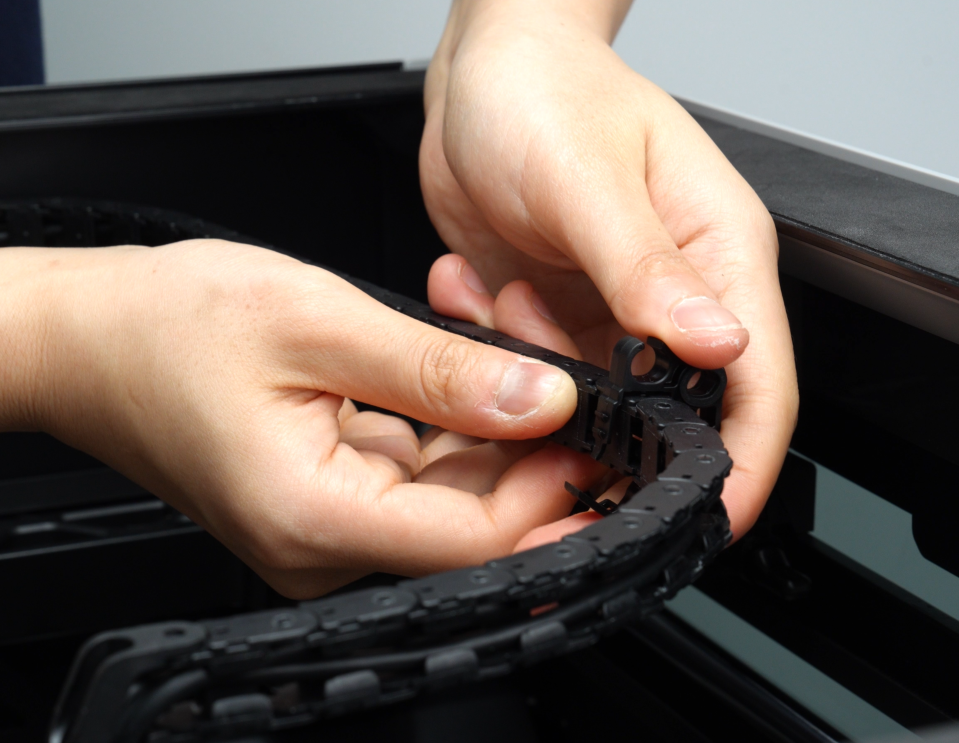

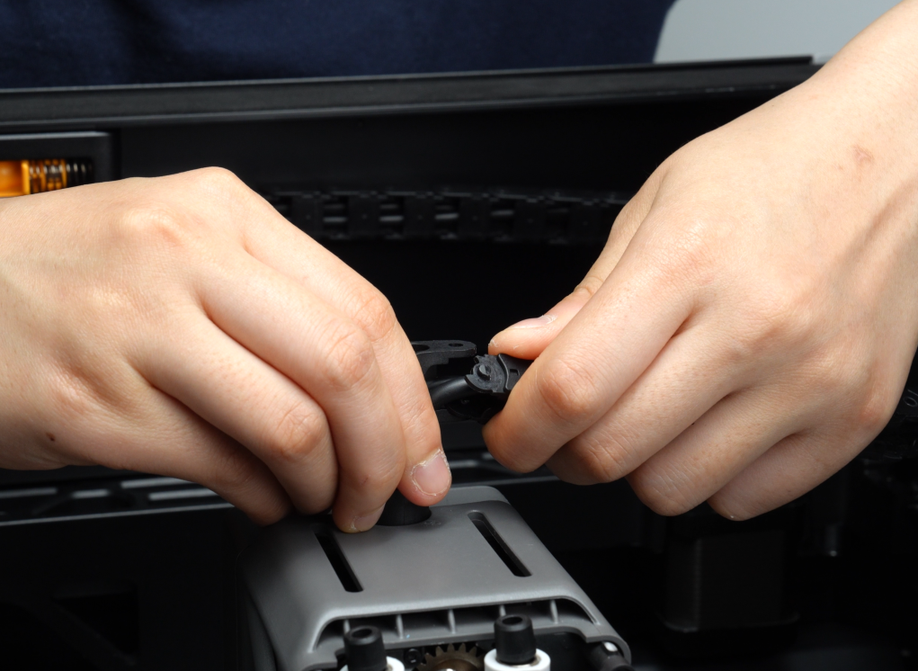

- Primero, insertar los cables USB-C y MC-TH en la cadena de cables (el lado cerca de la base puede dejarse sin instalar temporalmente), luego conectar la cadena de cables a la cubierta superior.

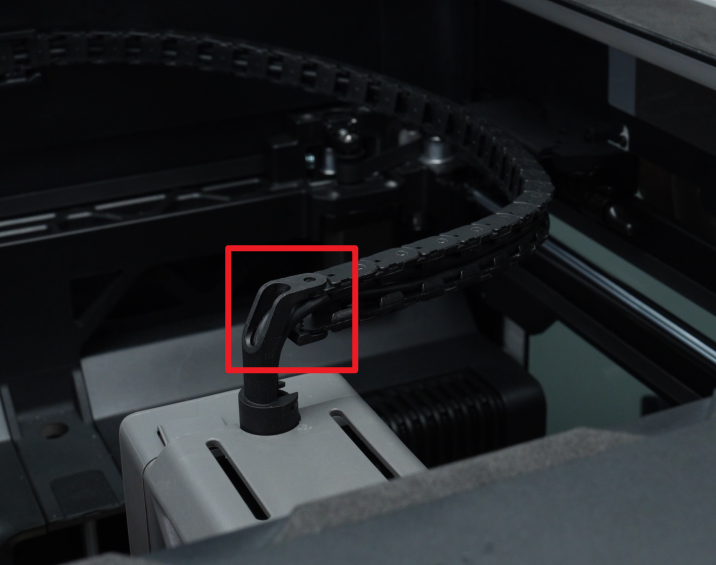

Tenga en cuenta la orientación: el extremo con agujeros redondos se conecta a la cubierta superior, y el extremo con protuberancias se conecta al soporte de la cadena de cables.

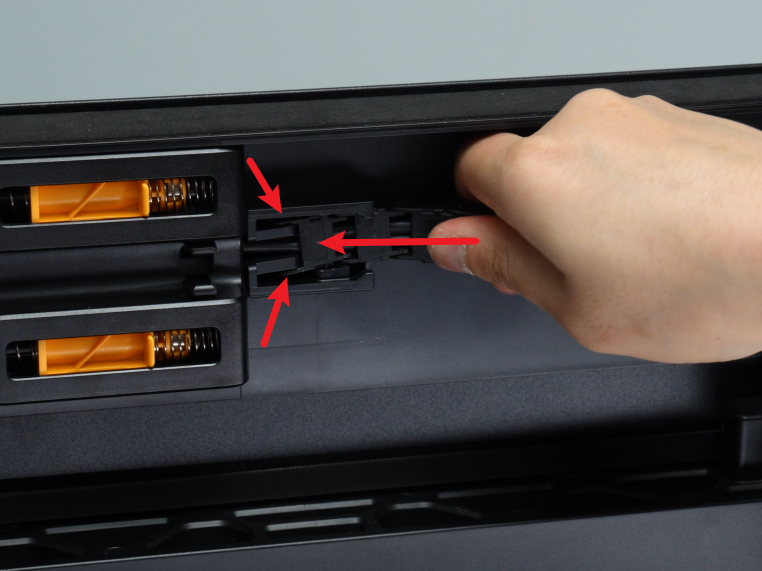

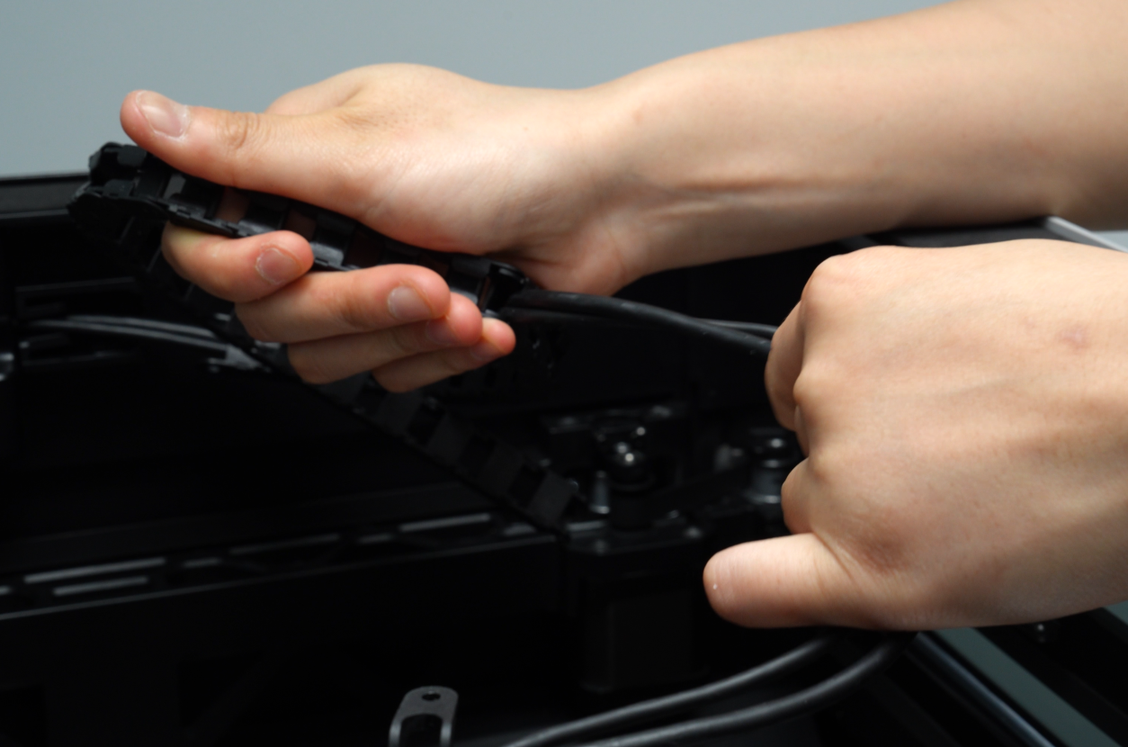

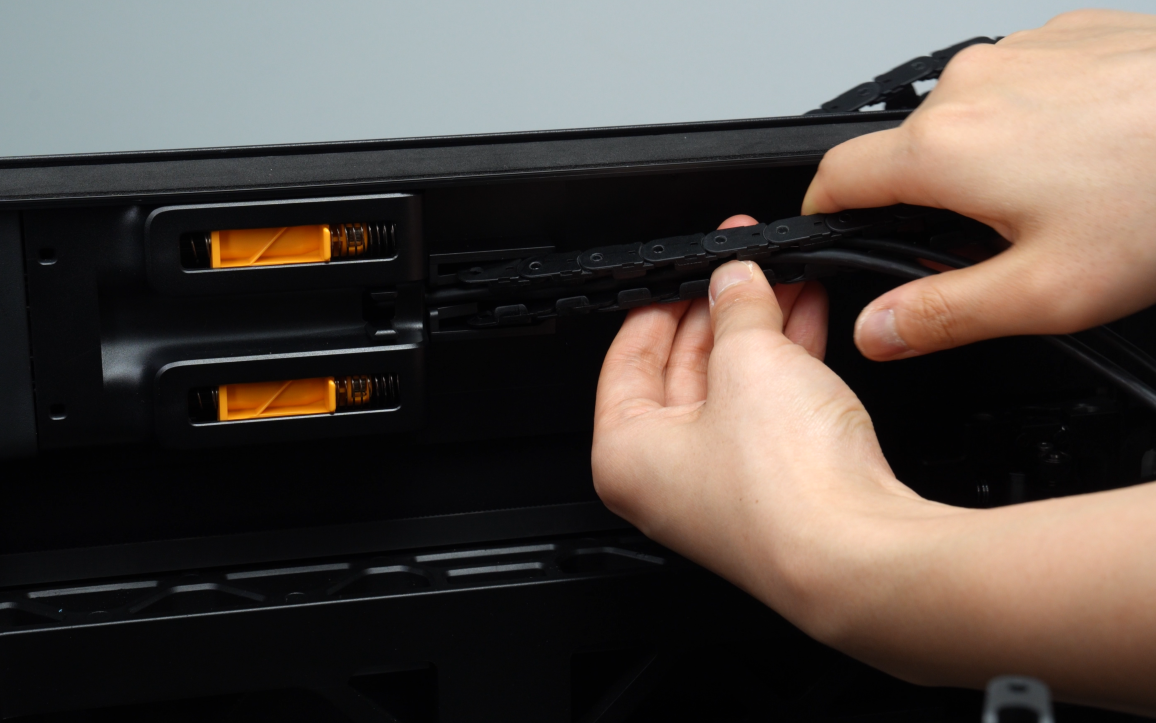

- Con el lado cerrado de la cadena de cables hacia afuera, insertar la primera sección de la cadena de cables en el clip del soporte, luego empujar la cadena de cables hacia adelante hasta que quede totalmente asegurada con el clip de la estructura superior.

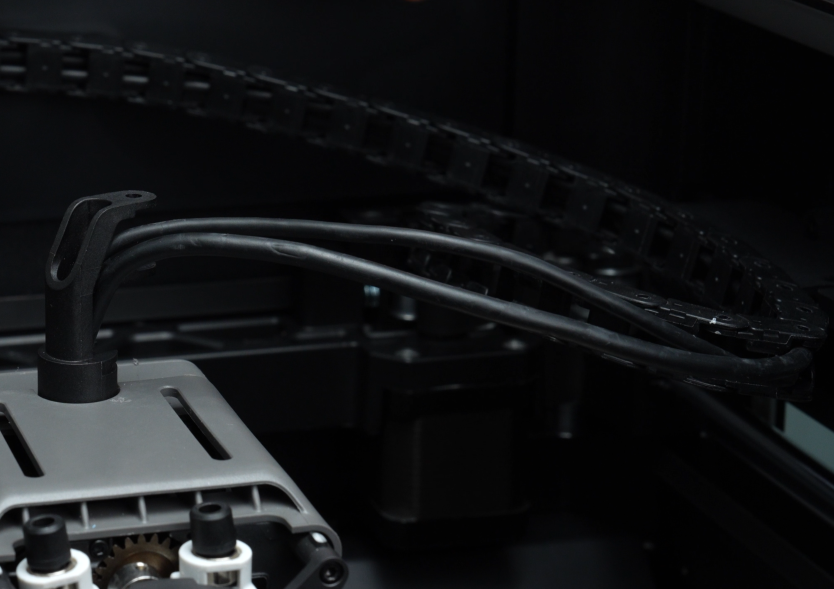

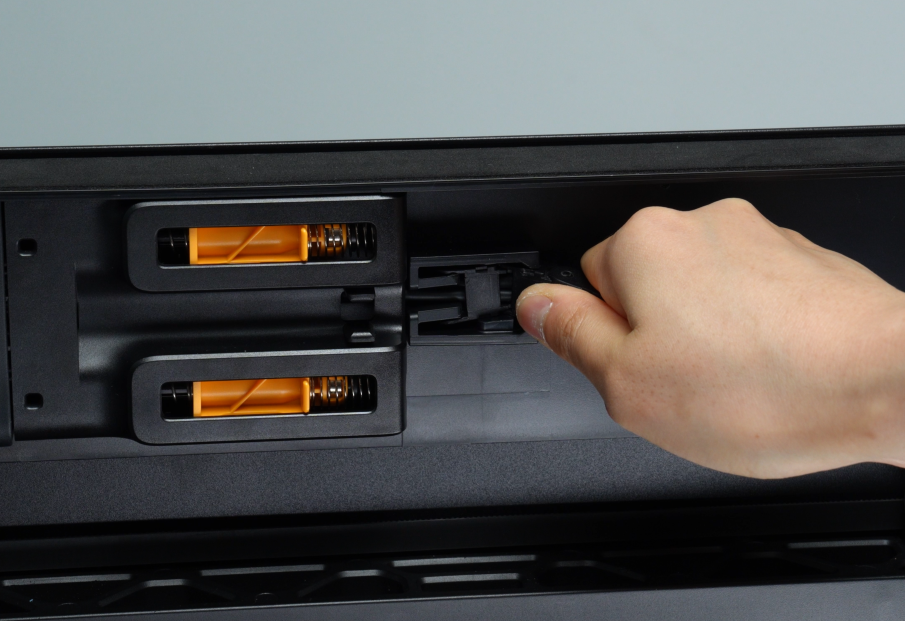

- Insertar el cable USB-C y el cable MC-TH restantes en la cadena de cables y conectar la cadena de cables a la base.
Paso 2: Instalar los clips de la cadena de cables

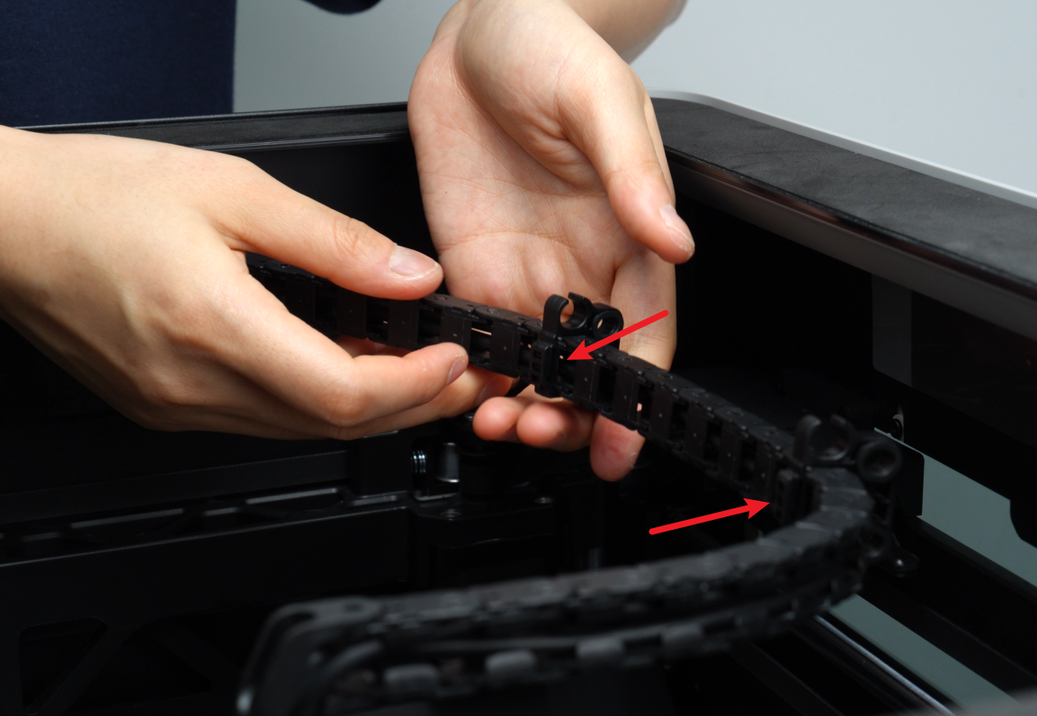

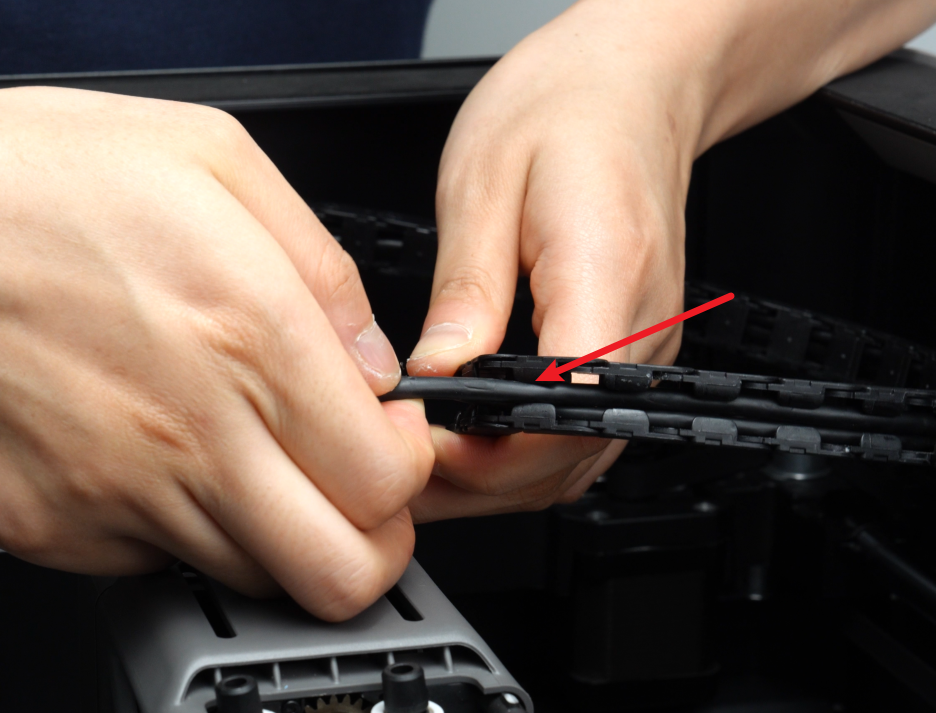

Instalar los dos clips en las secciones octava y decimoctava de la cadena de cables (contando desde el lado de la base). Consulte las imágenes siguientes para volver a conectar los clips a la cadena de cables.
Durante la retirada de los clips, el tubo PTFE permanece en los clips. Las imágenes siguientes son solo para fines de demostración.
Paso 3: Reconectar el tubo PTFE

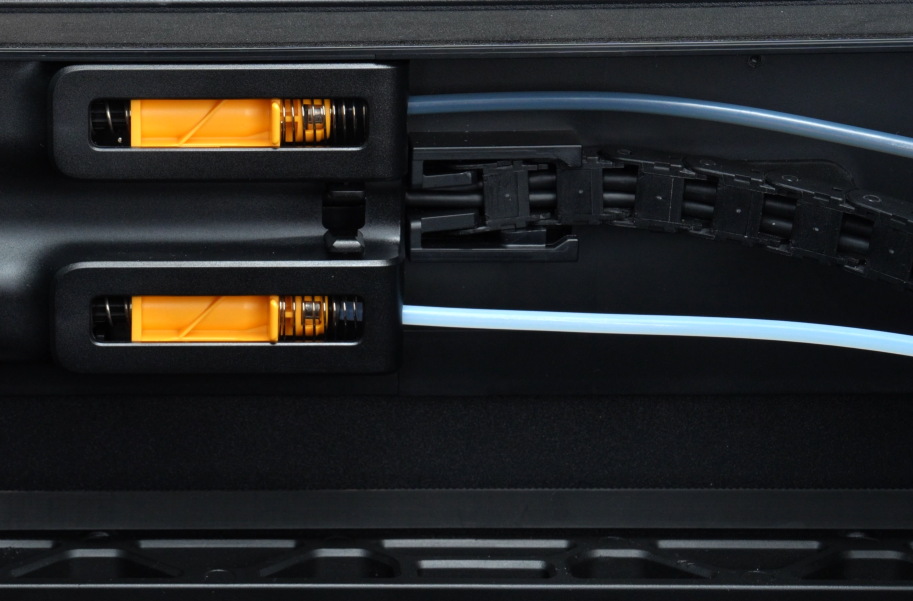

Reconectar el tubo PTFE al buffer.
Reemplazar el soporte de base de la cadena de cables
Retirar el soporte de base de la cadena de cables
- Desconectar la cadena de cables del soporte de base y extraer parcialmente el cable de datos USB-C y el cable MC-TH de la cadena de cables para facilitar la retirada de la base.
- La parte dañada de la montura del soporte de base de la cadena de cables suele ser el soporte. En tales casos, se recomienda reemplazar solo el soporte. Antes del reemplazo, corte lentamente el soporte con alicates.
Durante el uso normal de la impresora, la base de la cadena de cables no suele dañarse y puede resultar difícil de instalar. Proceda con precaución para evitar dañar la base durante el corte.

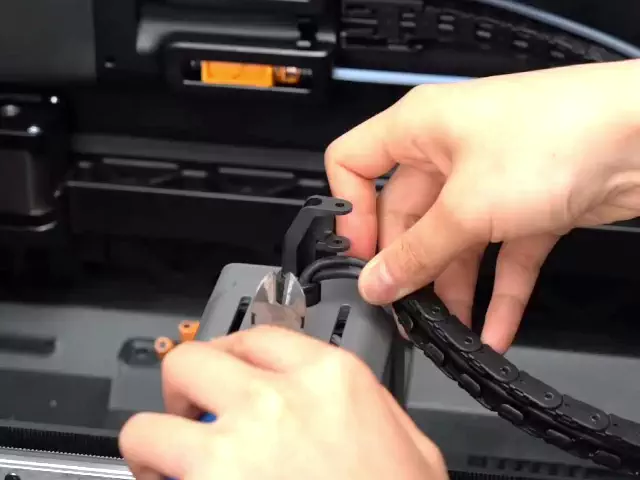

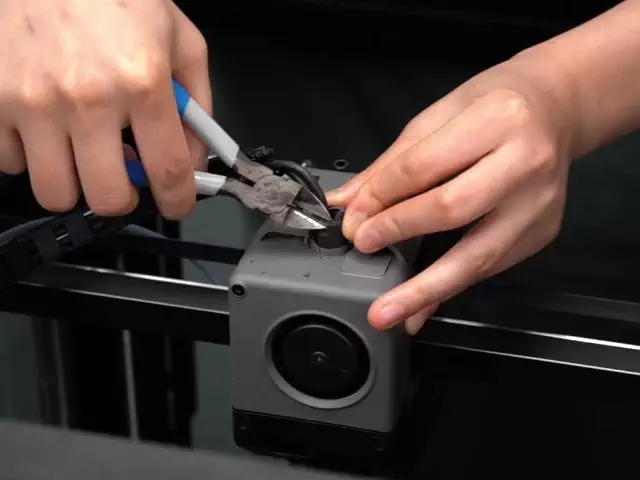

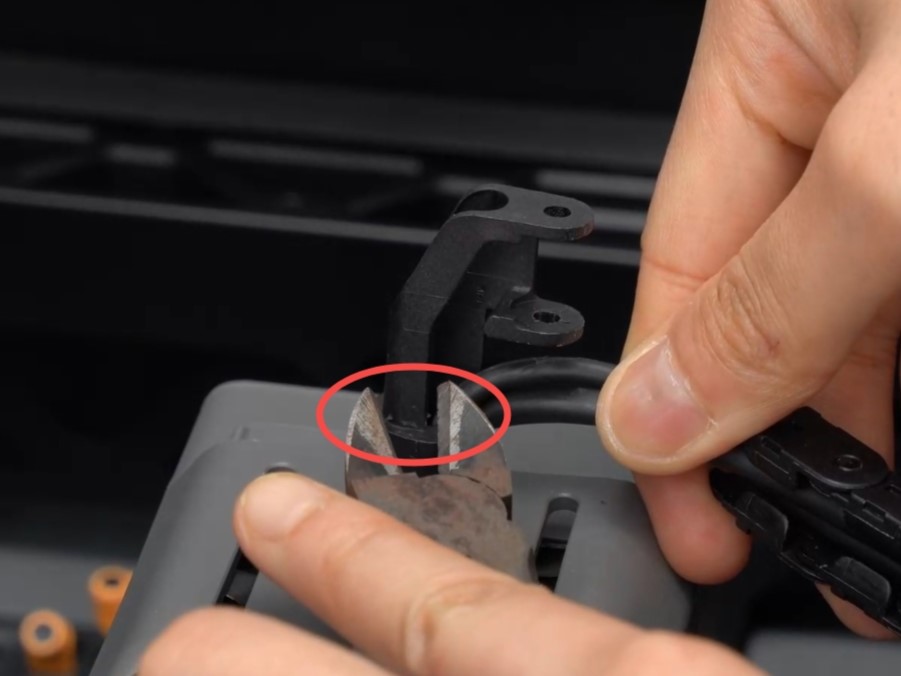

Como se muestra a continuación, corte y retire cuidadosamente el soporte.
Al cortar, se recomienda asegurarse de que nadie esté cerca, o usar la mano como escudo para evitar que los fragmentos volantes lastimen a otros.
Instalar el soporte de base de la cadena de cables

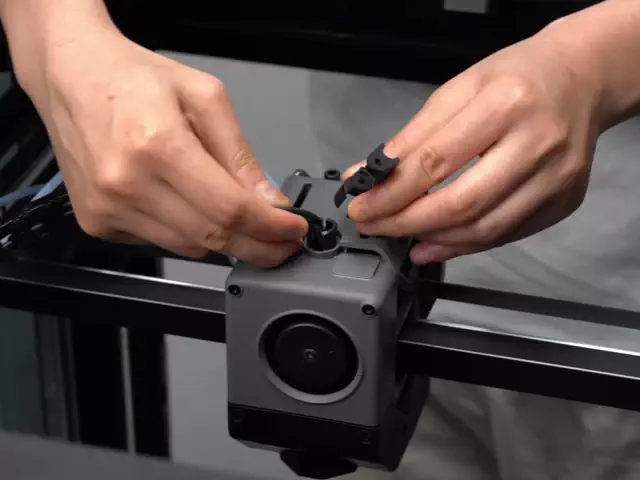

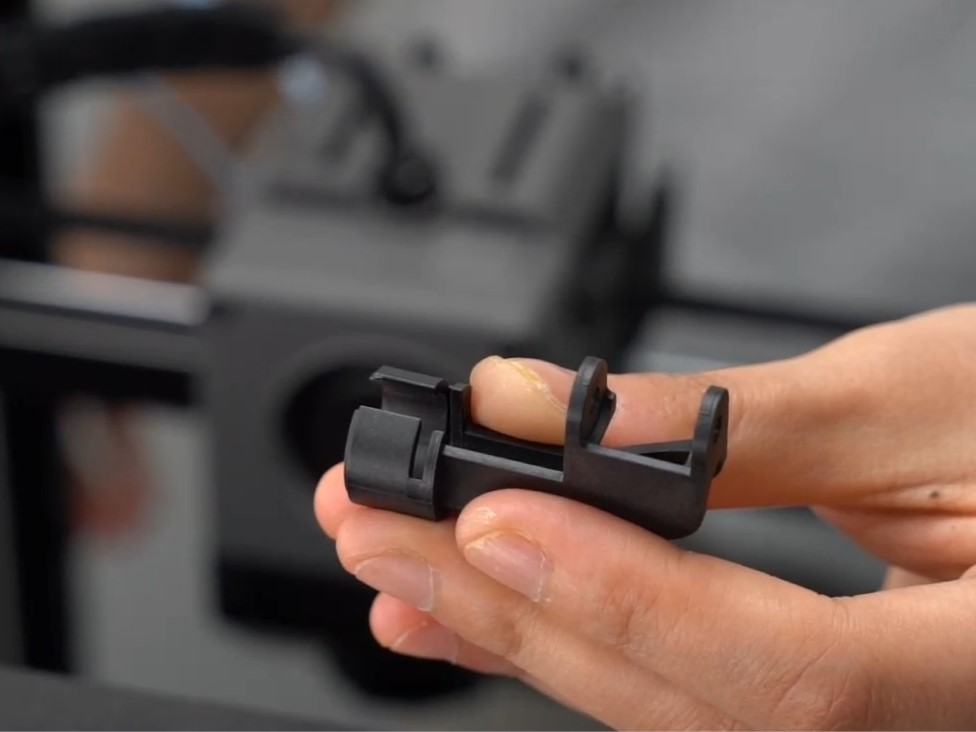

- Instalar un soporte de base de cadena de cables nuevo.

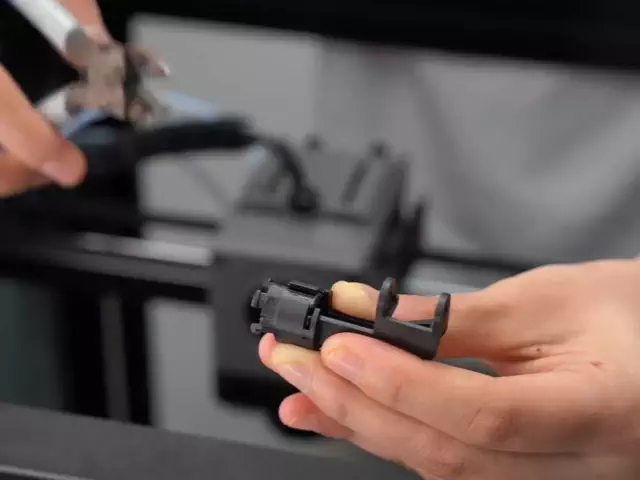

Debido a variaciones en los lotes de montaje de la base de la cadena de cables, algunas unidades tienen la base y el soporte integrados durante la producción. En tales casos, use alicates para separar el soporte de la base, conservando la parte del soporte, y siga los pasos anteriores para la instalación.

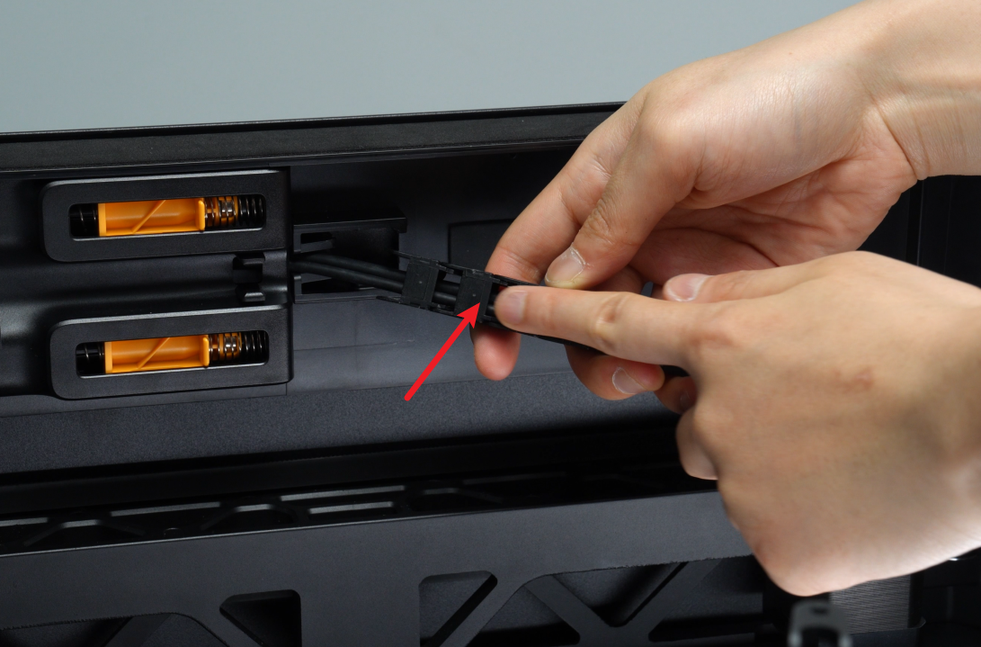

- Insertar los cables USB-C y MC-TH en la cadena de cables, luego conectar la cadena de cables a la base.
Verificar la funcionalidad
Asegúrese de que todos los cables y tubos PTFE estén firmemente conectados y que la cadena de cables no esté floja.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, por favor envíe un ticket técnico, responderemos sus preguntas y brindaremos asistencia.
Si tiene sugerencias o comentarios sobre esta Wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
