La cama caliente del Bambu Lab H2S se calibra antes de salir de fábrica. Una vez que haya seguido las instrucciones en la guía de inicio rápido, podrá comenzar a imprimir directamente. Sin embargo, en casos donde la cama caliente se ve afectada durante el transporte, lo que provoca una falla en el nivelado automático, o si es necesario desmontar o reemplazar la cama caliente para mantenimiento, es importante asegurarse de que la cama esté plana utilizando el método de ajuste de nivel de la cama.
Cuándo utilizar esta guía
El ajuste de nivel de la cama en H2S debe realizarse solo si detecta una inexactitud en el nivelado de la cama o si el soporte al cliente de Bambu Lab lo solicita.
Herramientas y materiales requeridos
- Necesita encontrar una llave hexagonal H2.0 doblada a 90 grados (sería más conveniente usar una llave de trinquete).
Imprima el bloque de asistente para nivelado manual. Esta herramienta ayuda a mantener una distancia segura entre la boquilla y la placa de impresión durante el nivelado manual, evitando que la boquilla raye la superficie. Si tiene un nivelador metálico, puede usarlo en lugar de imprimir el modelo.
Manual Leveling Assistant Block.3mf
Cómo realizar el ajuste de nivel de la cama H2S
Paso 1: Descargar el G-code de nivelado
- Descargue el archivo de G-code incluido y cópielo en la unidad flash USB. h2s_manual_bed_screws_adjust_assist.gcode； Después de completar la descarga, debe copiar el archivo Gcode en el directorio raíz de la unidad flash USB.
Paso 2: Limpiar la cama caliente y las boquillas

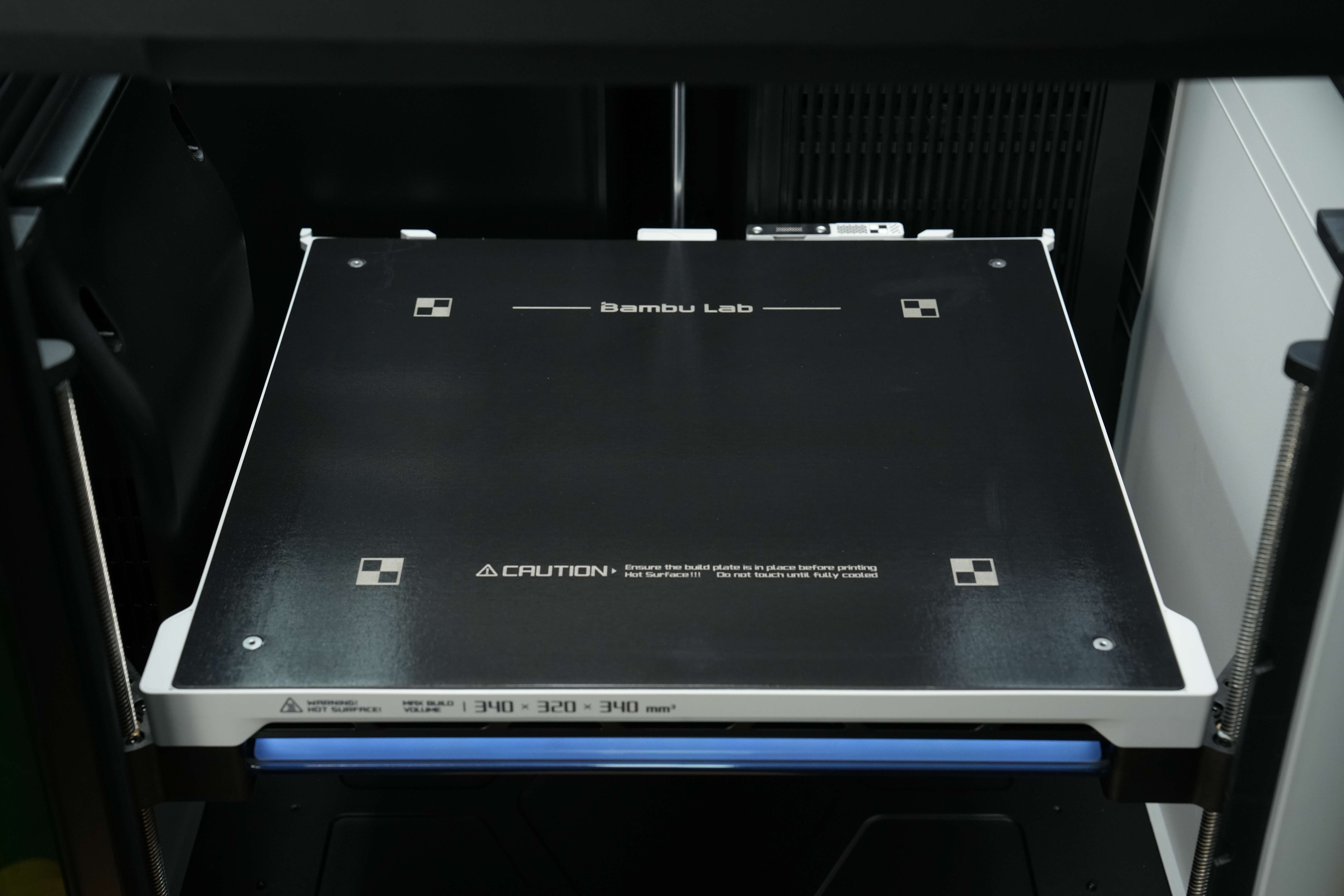

- Necesita retirar la placa de impresión y asegurarse de que la superficie de la cama caliente esté limpia.

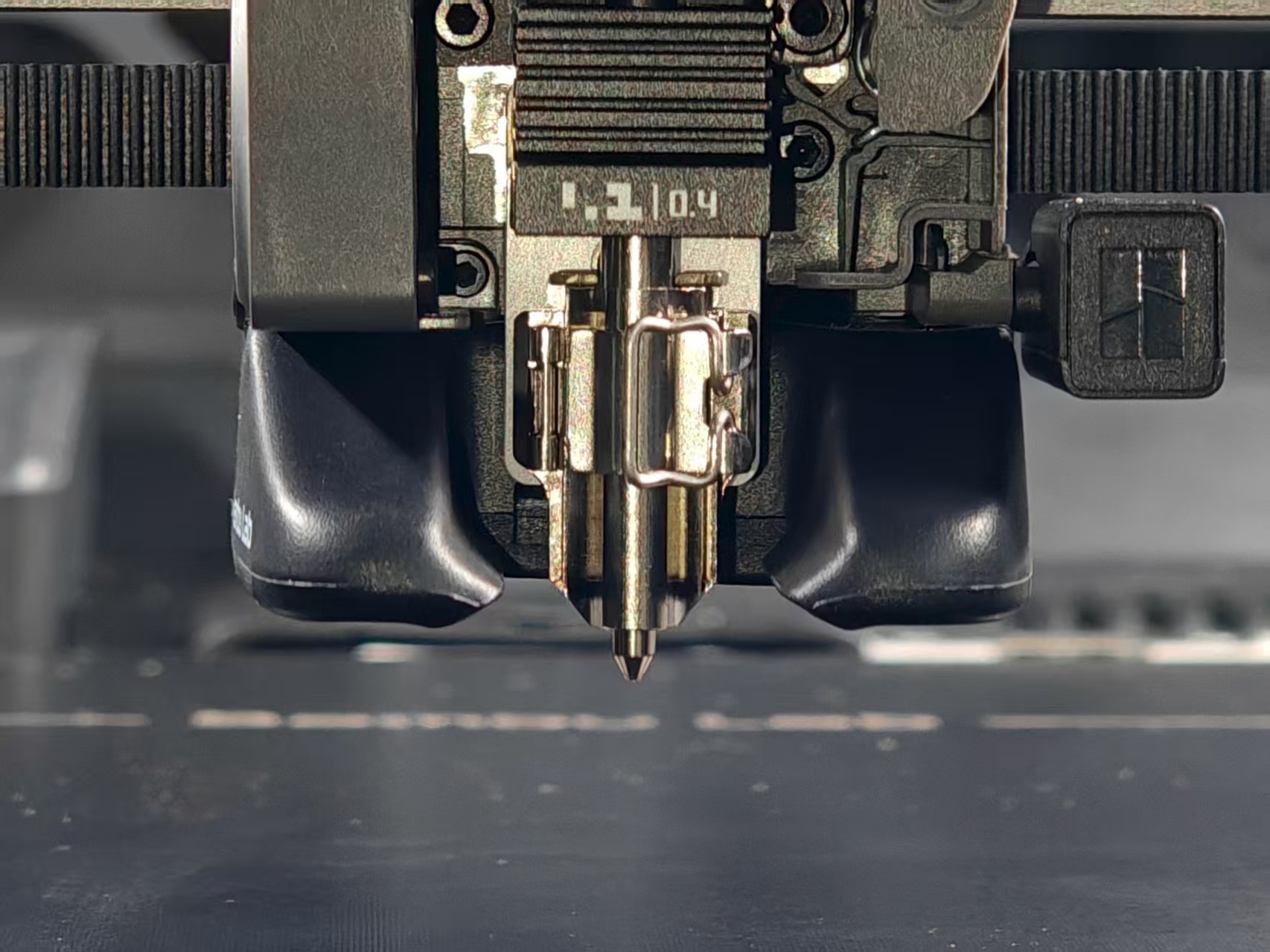

- Asegúrese de que la boquilla esté limpia y no tenga material adherido. Si es necesario, caliente la boquilla y límpiela para garantizar su limpieza.
Paso 3: Aflojar los tornillos de fijación de la cama caliente
- Necesita aflojar previamente 7 tornillos de fijación; 4 tornillos en ambos lados de la cama caliente (afloje cada lado un giro completo), y 3 tornillos en la parte inferior.
Nota: Para la cama caliente, afloje solo los 7 tornillos de fijación. No los retire por completo, ya que dificultaría su instalación posterior.
Visualización de las posiciones de los 4 tornillos en ambos lados de la cama caliente
La figura siguiente muestra las posiciones de los tornillos en el lado de la cama caliente. Se han retirado los paneles laterales izquierdo y derecho para esta vista; sin embargo, durante el nivelado manual normal, no es necesario retirar los paneles laterales izquierdo y derecho.
Antes de aflojar los tornillos, puede elevar adecuadamente la cama caliente para evitar interferencias con el ventilador auxiliar de capa en el lado izquierdo.
Frontal izquierdo:
Trasero izquierdo:
Trasero derecho:
Frontal derecho:
A continuación, necesitará aflojar los tornillos de la parte inferior y los tres tornillos de fijación.
Paso 4: Apretar los tornillos de nivelado de la cama

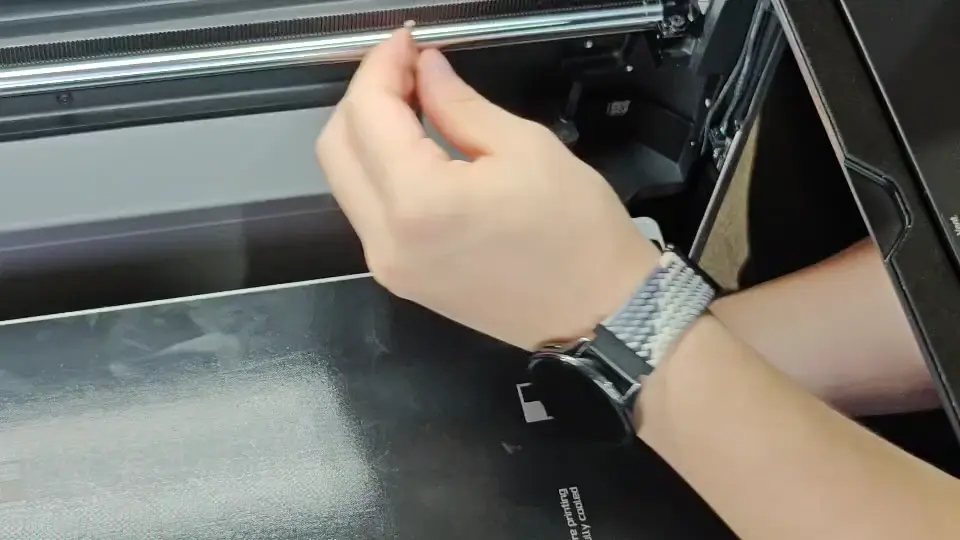

Después de aflojar los tornillos de fijación de la cama, puede presionar cada una de las cuatro esquinas de la cama para verificar si hay rebote al presionar. Si las esquinas rebote normalmente, indica que los tornillos de fijación se han aflojado con éxito.
¿Por qué es necesario apretar? Durante el nivelado manual de la cama, cada tornillo de esquina se ajusta manualmente. Para garantizar un punto de partida consistente, todos los cuatro tornillos de nivelado deben apretarse completamente primero (girados hasta el fondo). Esto establece la distancia máxima entre la boquilla y la cama, ayudando a estandarizar el estado inicial.

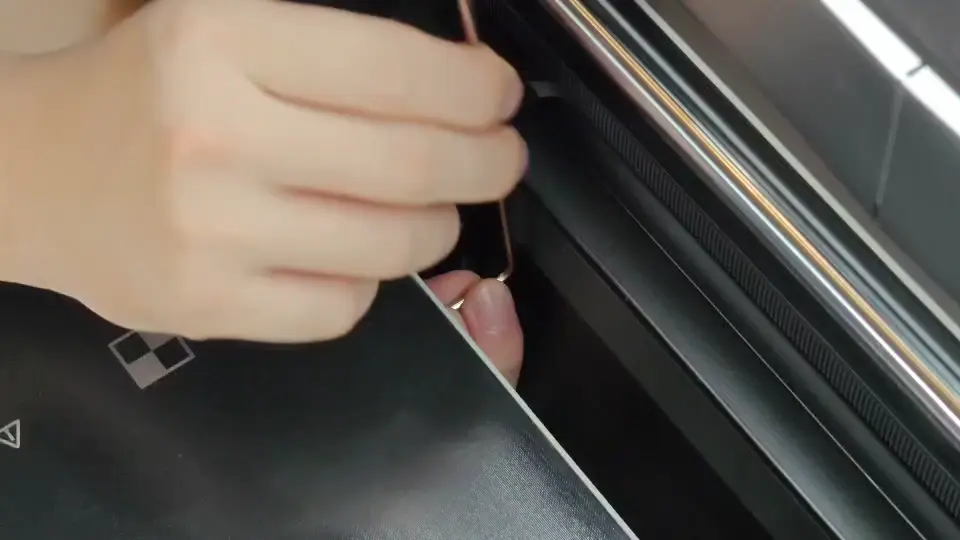

Aprete completamente los cuatro tornillos de nivelado hasta que no puedan girarse más.
Mientras aprieta, se recomienda sostener suavemente la cama y sentir si el tornillo está completamente asegurado.
Después de apretar, ninguna de las cuatro esquinas de la cama debe ser presionable: no debe haber elasticidad ni rebote.
Paso 5: Comenzar el nivelado
Copie el archivo de G-code de nivelado en una unidad USB e inserte la unidad en el puerto USB de la impresora. Una vez detectado, la pantalla de la impresora mostrará la lista de archivos. Seleccione el archivo de G-code de nivelado y toque "Iniciar impresión".
Después de ejecutar el archivo G-code, la impresora homenizará todos los ejes y moverá el cabezal para probar cada una de las cuatro esquinas de la cama. El cabezal se detendrá en cada esquina durante 30 segundos y repetirá el proceso durante tres rondas completas para garantizar un nivelado preciso.
.jpg)

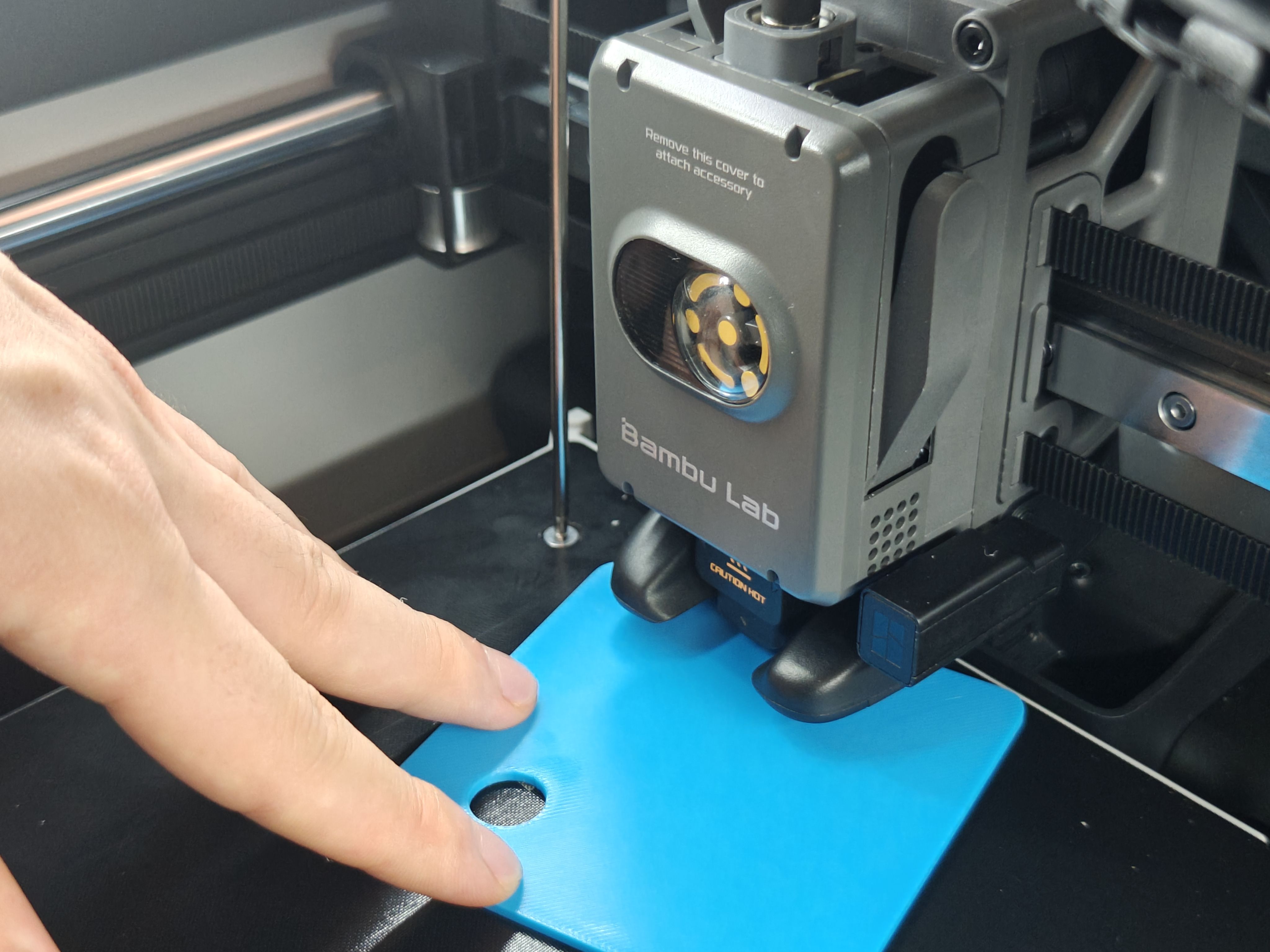

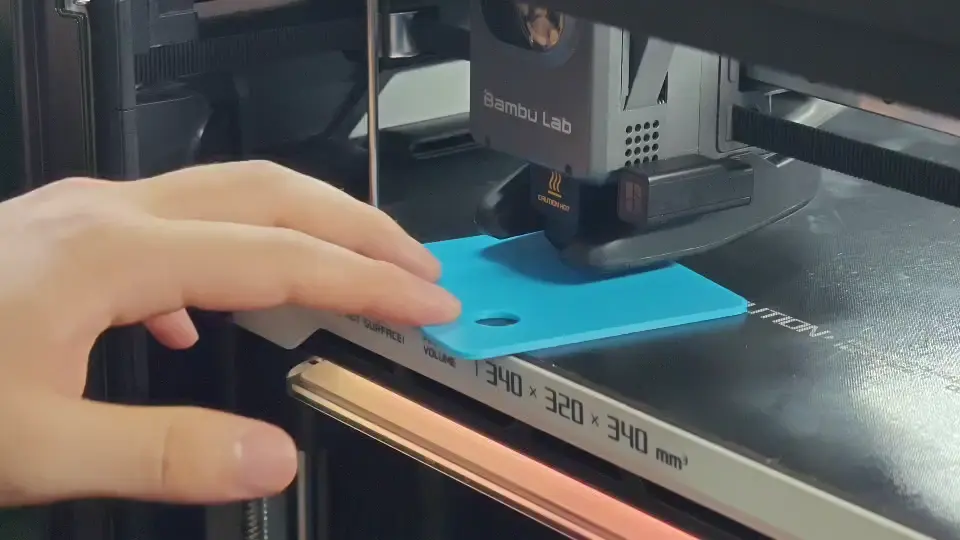

Primero, el cabezal se moverá automáticamente al punto de nivelado frontal izquierdo. Inserte un nivelador (como una lámina metálica de 2 mm, papel o el modelo impreso) entre la boquilla y la cama. Gire suavemente el tornillo de nivelado hasta que la boquilla toque ligeramente el nivelador: debe sentir resistencia leve al deslizarlo.
Consejo: Girar el tornillo de nivelado en sentido horario bajará la cama, aumentando la distancia entre la boquilla y la cama. Girar en sentido antihorario levantará la cama, disminuyendo la brecha.
Luego, ajuste finamente las otras tres esquinas de la misma manera, asegurándose de que la resistencia que siente al deslizar el nivelador sea consistente en los cuatro puntos para lograr una cama plana y uniforme.
El G-code realiza 3 rondas de nivelado, lo que significa que cada punto se revisa tres veces. Tendrá múltiples oportunidades para ajustar los tornillos con precisión. Recomendamos completar las tres rondas para obtener el resultado más preciso.
Advertencia: Cuando la cama comience a moverse automáticamente hacia abajo, detenga inmediatamente de girar el tornillo y retire la llave hexagonal y el nivelador para evitar cualquier colisión con el cabezal en movimiento.
Si después de completar las tres rondas la cama sigue siendo irregular: Retense todos los cuatro tornillos de nivelado y vuelva a ejecutar el G-code de nivelado desde el principio.
Paso 6: Apretar los tornillos de fijación de la cama
Después de completar los ajustes de nivelado, apriete los 4 tornillos en los lados izquierdo y derecho de la cama, así como los 2 tornillos debajo para evitar cambios en la altura de la cama durante impresiones futuras.
Nota: El tornillo cerca de la puerta frontal no necesita apretarse después de completar el nivelado.

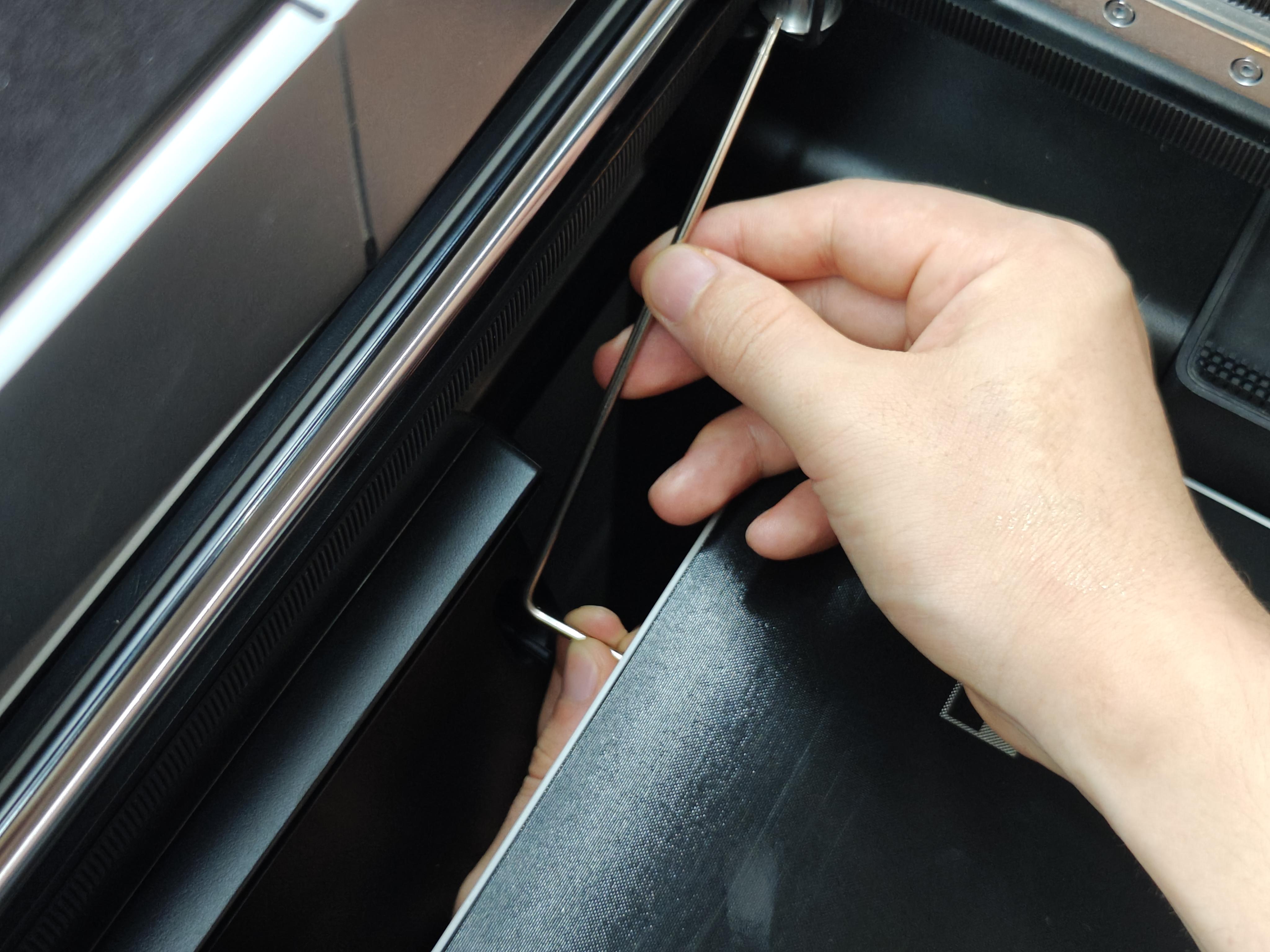

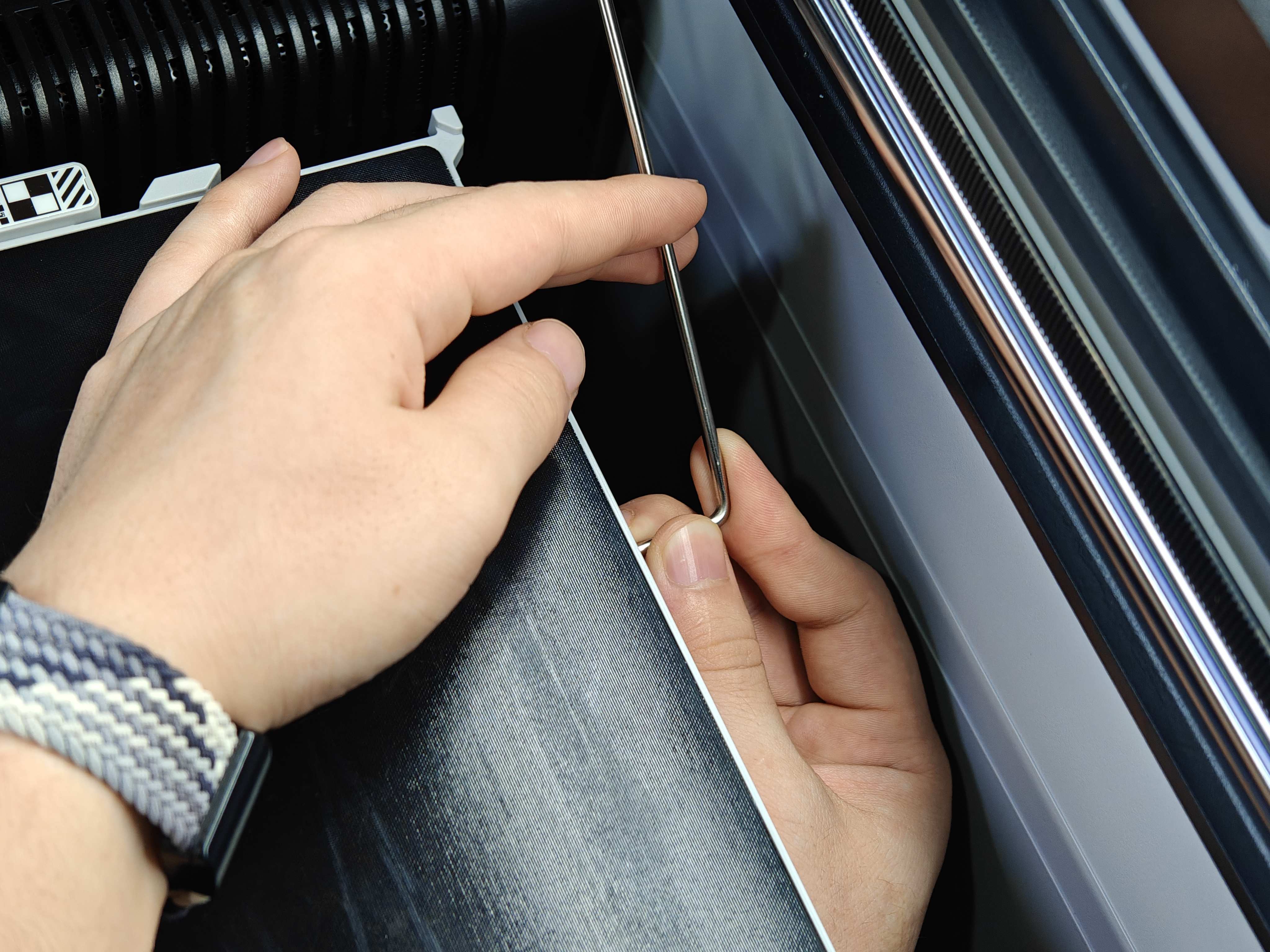

Apretar los cuatro tornillos en los lados izquierdo y derecho de la cama:
Apretar los dos tornillos debajo de la cama (parte trasera):
El siguiente tornillo (frontal) no necesita apretarse después del nivelado (apriete y luego afloje 1/2 a 1 vuelta.) — está diseñado para protección durante el transporte. Mantenerlo flojo ayuda a evitar que la cama se levante demasiado en esa zona. Un apriete excesivo puede causar una superficie irregular.
Calibración
Desde la pantalla de la impresora, toque Configuración > Calibración > Calibración de impresión > Nivelado automático de cama para iniciar la calibración. Si todo parece correcto y no aparecen errores o advertencias durante la calibración, el nivelado fue exitoso. Si persisten problemas, contacte al equipo de servicio para obtener asistencia adicional.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Para garantizar una ejecución segura y efectiva, si tiene preocupaciones o preguntas sobre el proceso descrito en este artículo, recomendamos enviar un ticket técnico relacionado con su problema.
Incluya una imagen o video que ilustre el problema, así como cualquier información adicional relacionada con su consulta.
