H2D Pro Guía de Empaque

Guía de video

Pasos de operación

Apagar

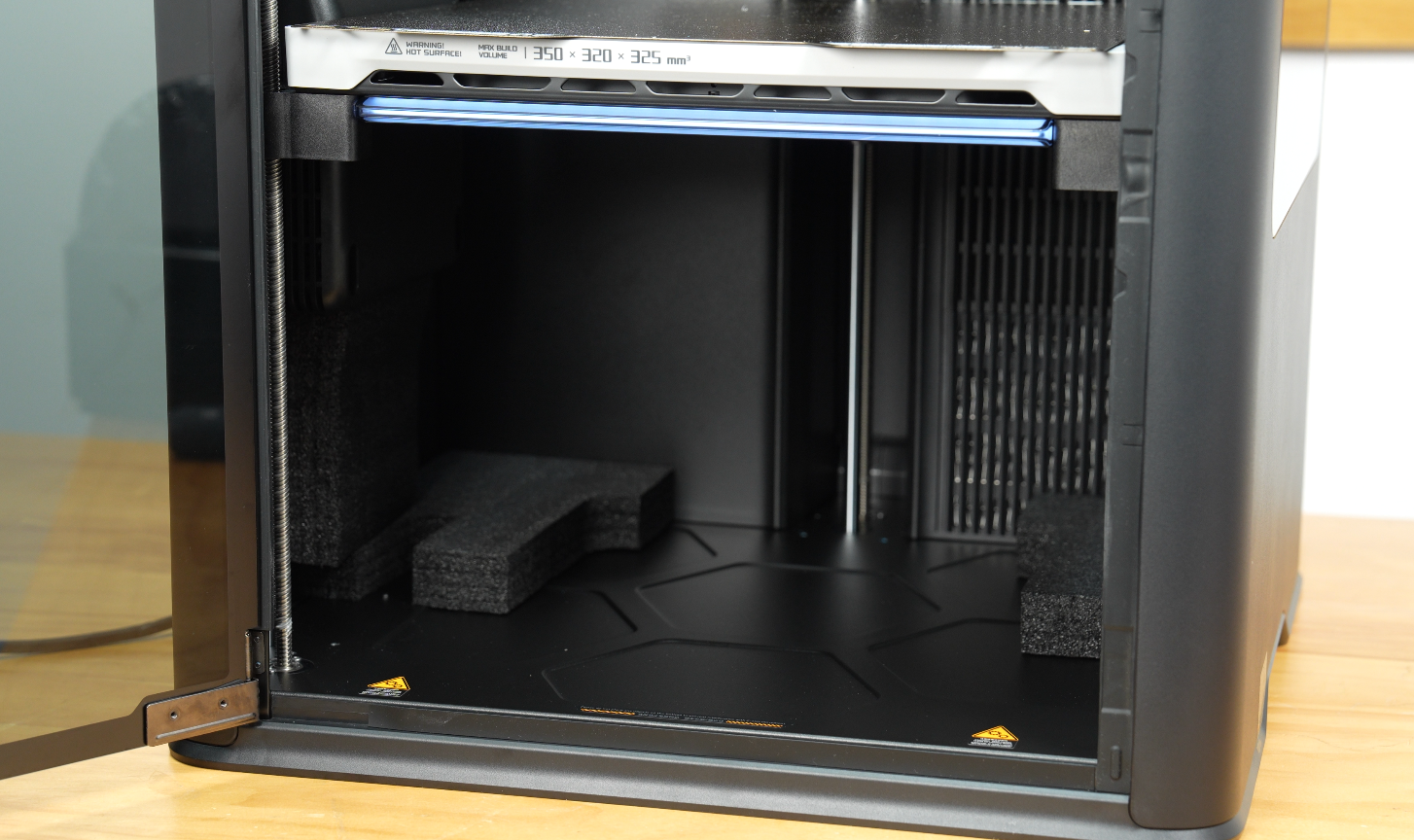

• Colocar tres almohadillas de espuma en la parte inferior de la impresora;

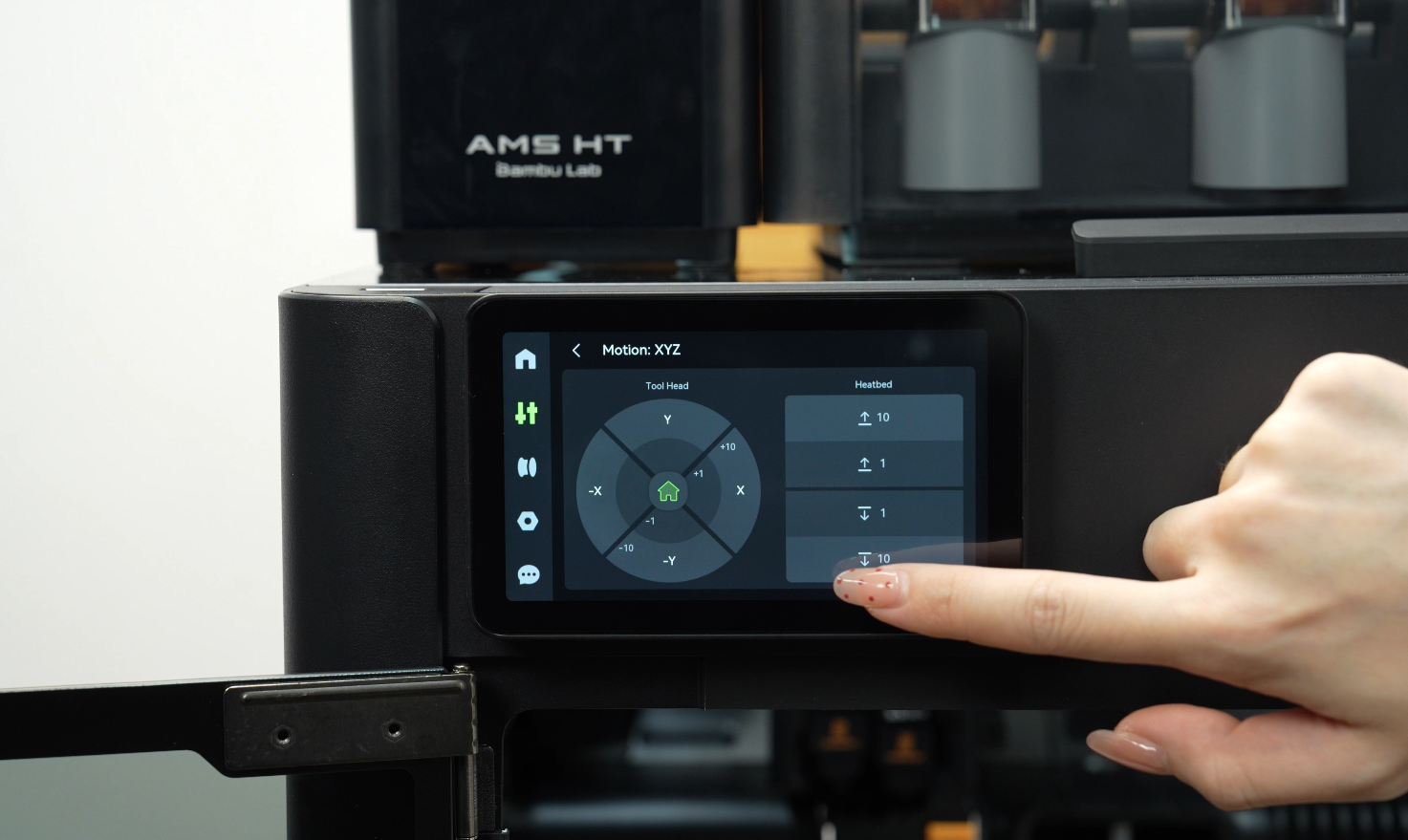

• Bajar la cama caliente;

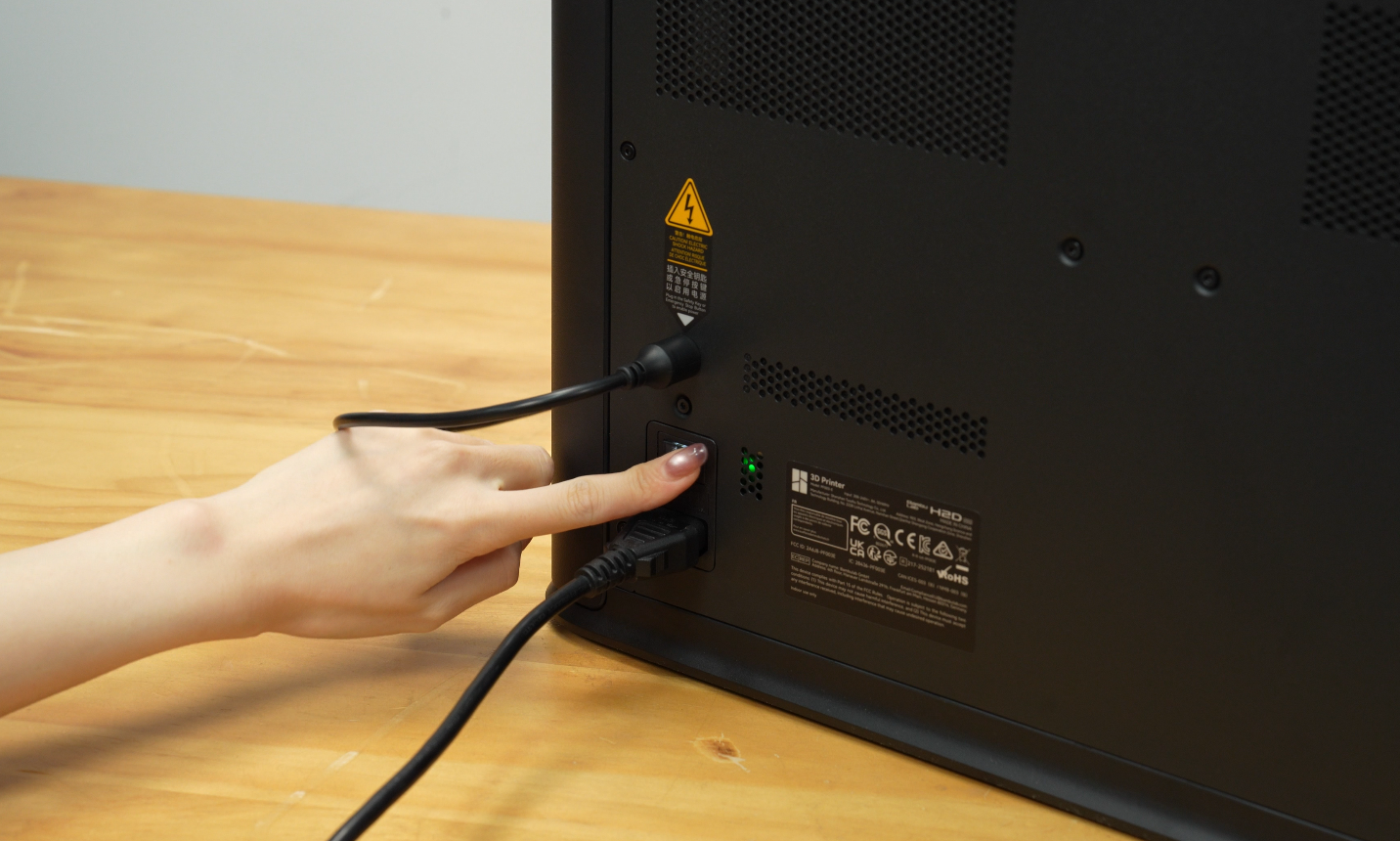

• Apagar la impresora;

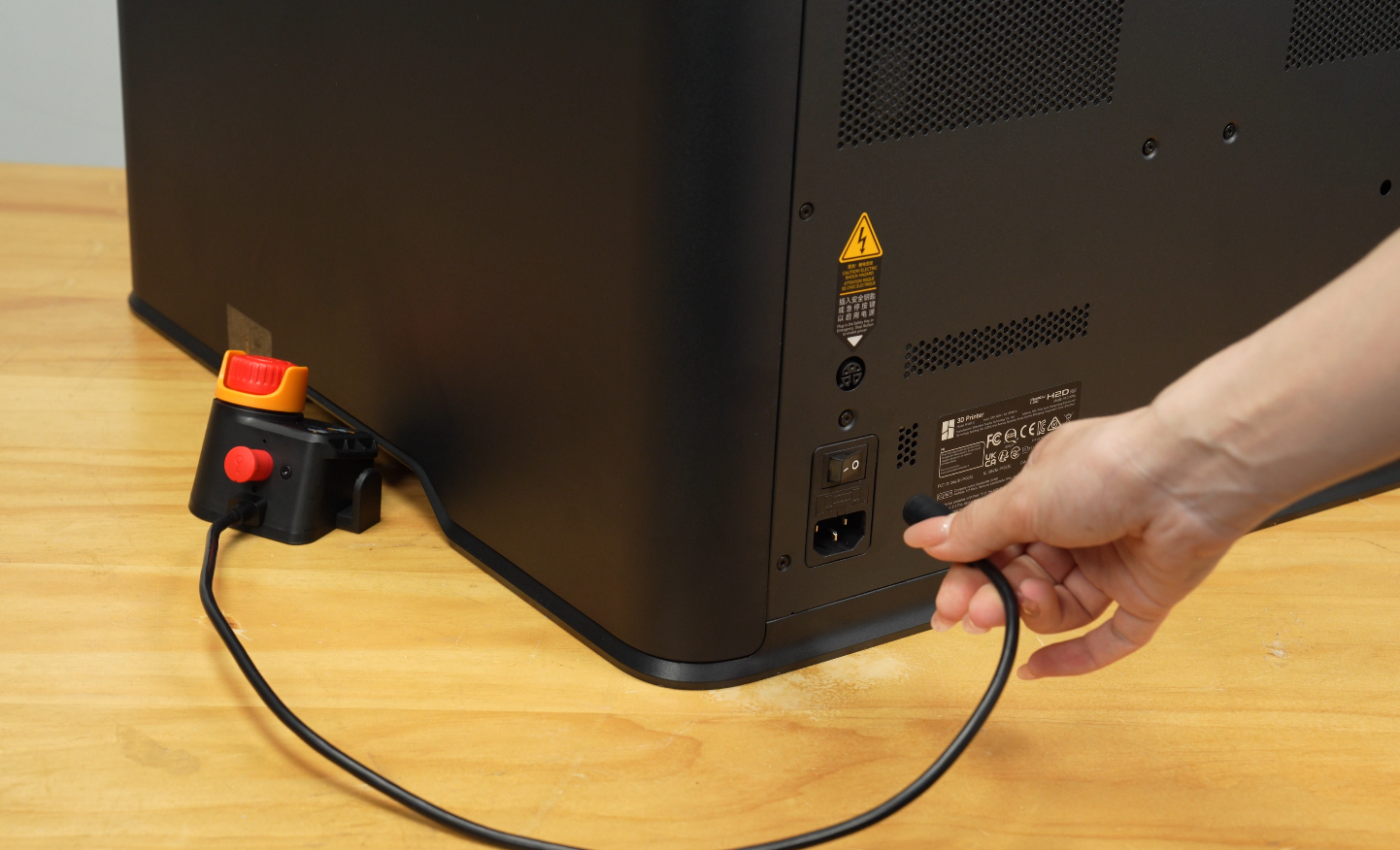

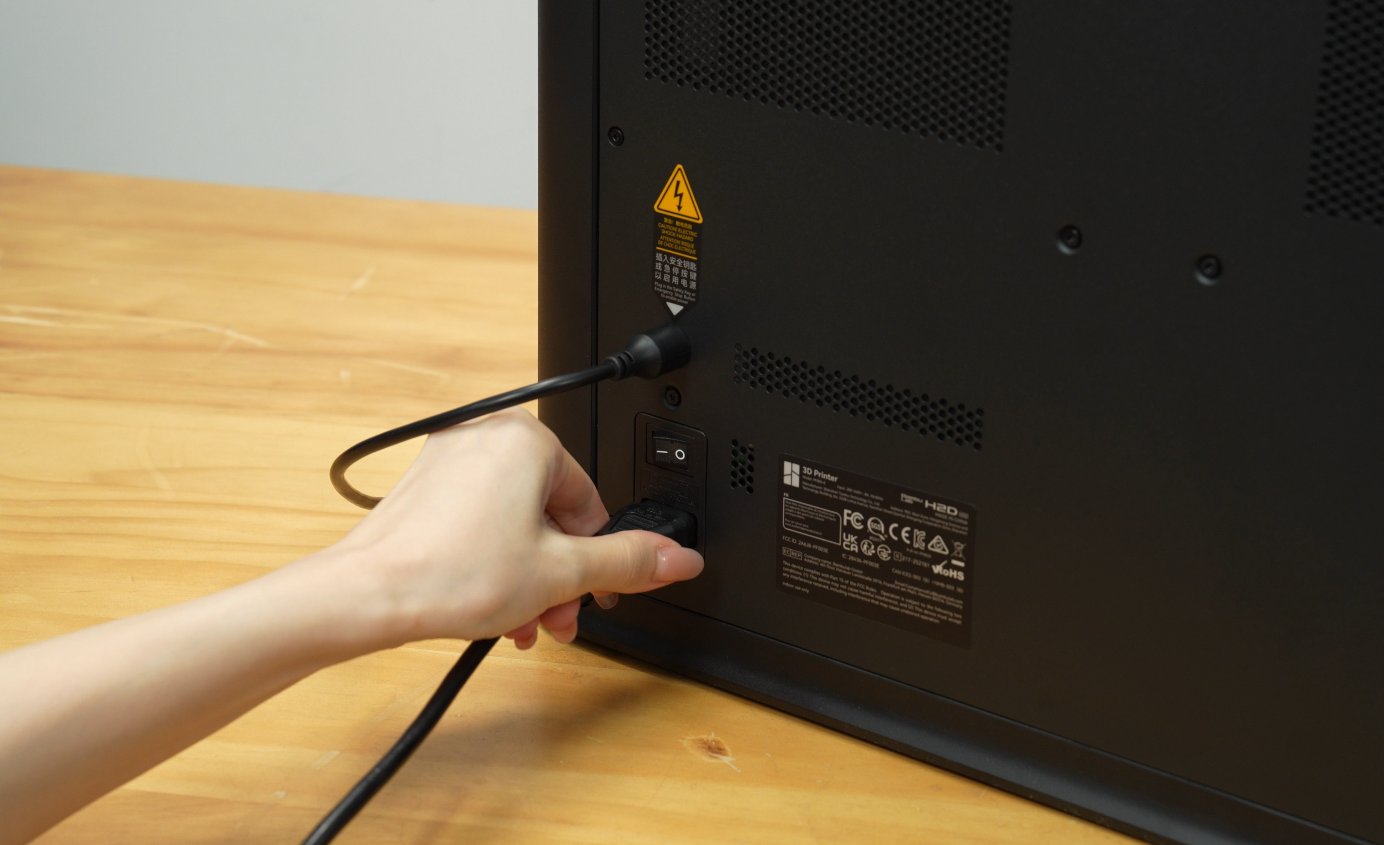

• Desconectar el cable de alimentación;

• Levantar un lado de la impresora y retirar el botón de parada de emergencia;

• Desconectar el cable del botón de parada de emergencia;

• Volver a colocar la llave de seguridad en el panel trasero;

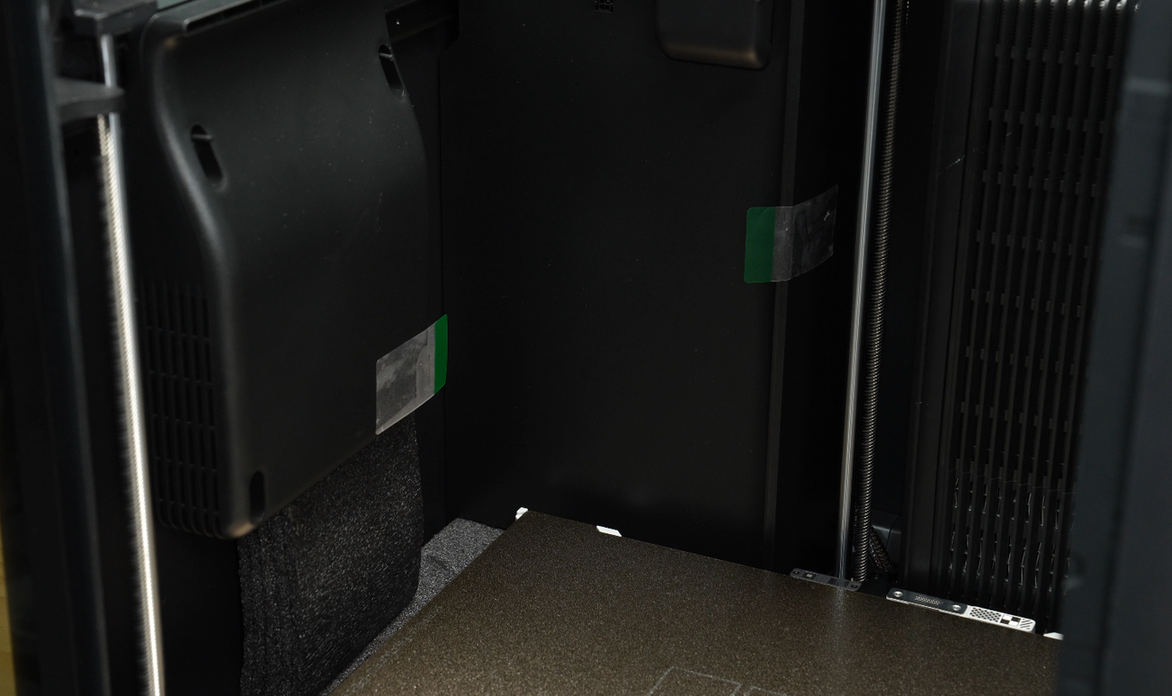

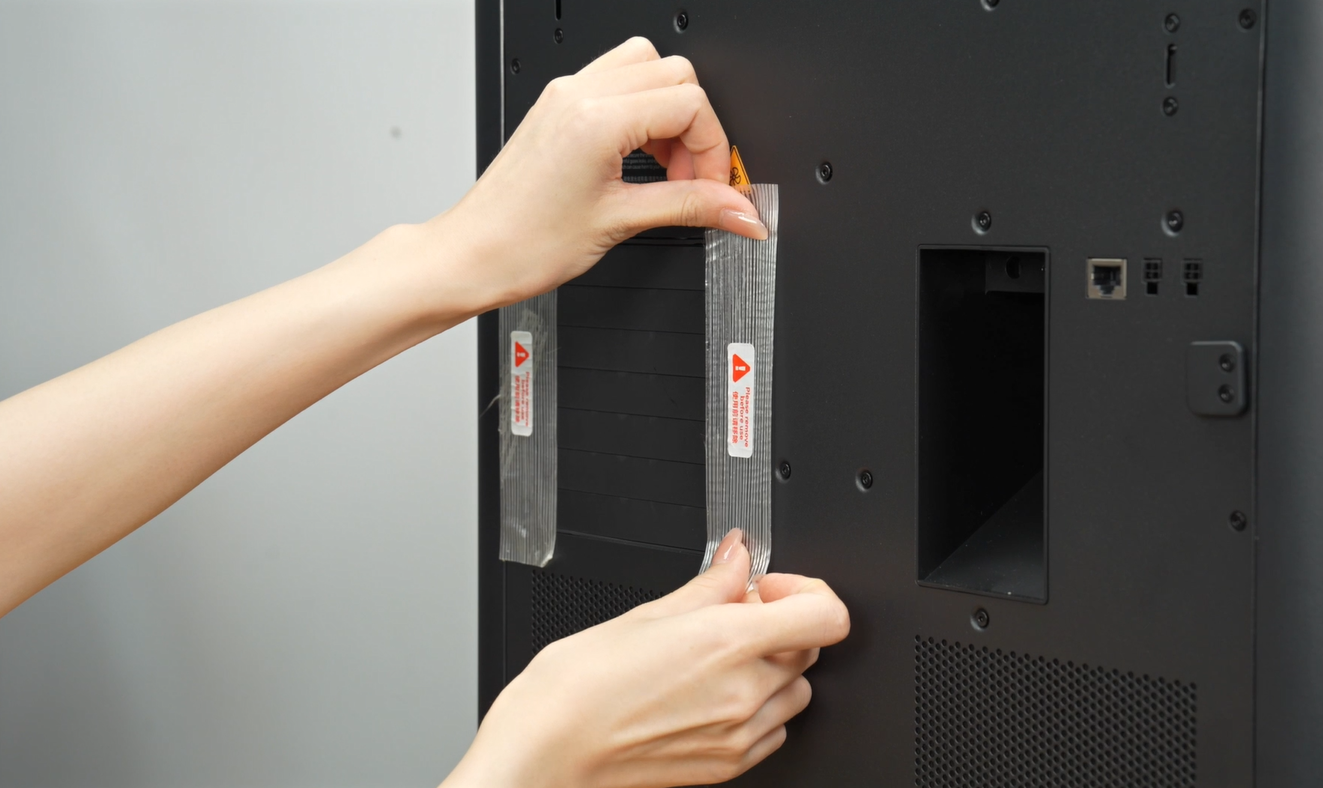

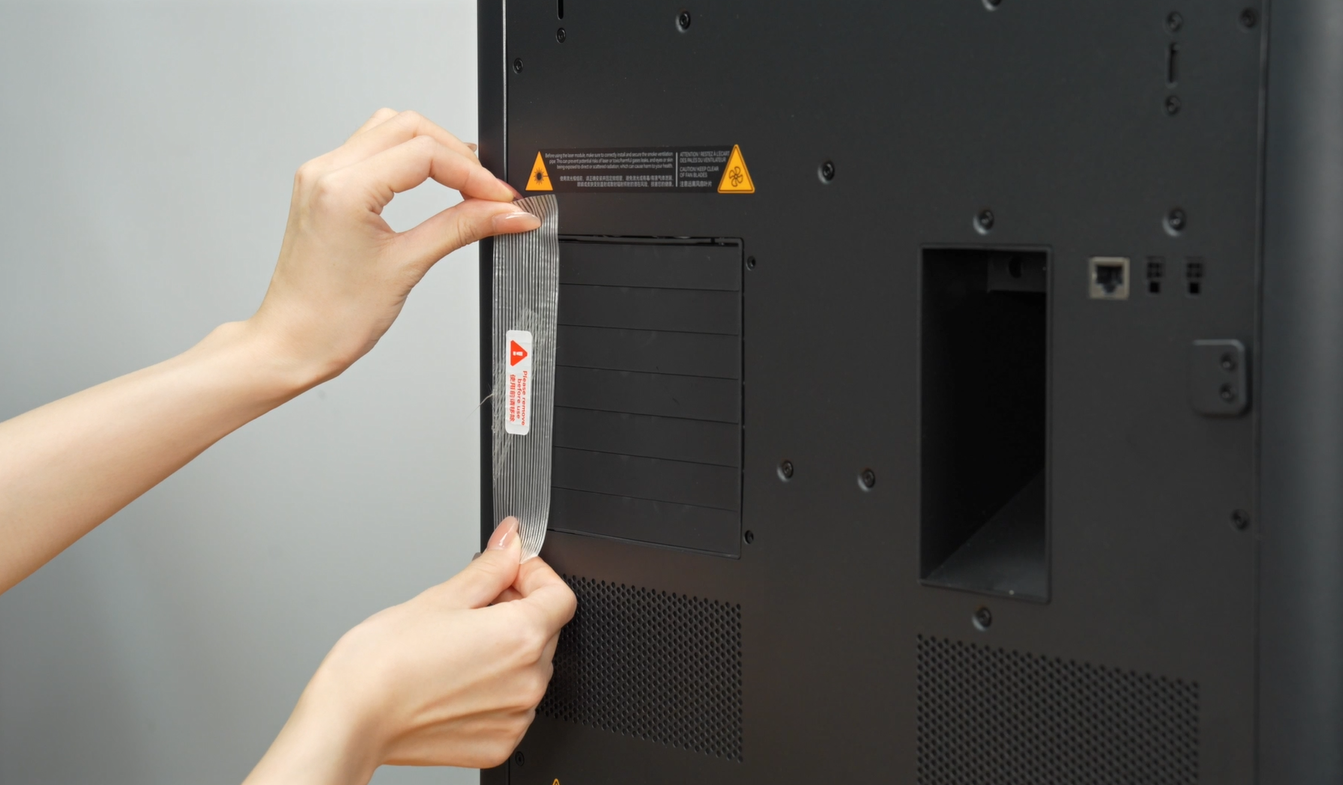

• Volver a aplicar las pegatinas de ventilación activa de la cámara.

Desconectar conexiones de AMS

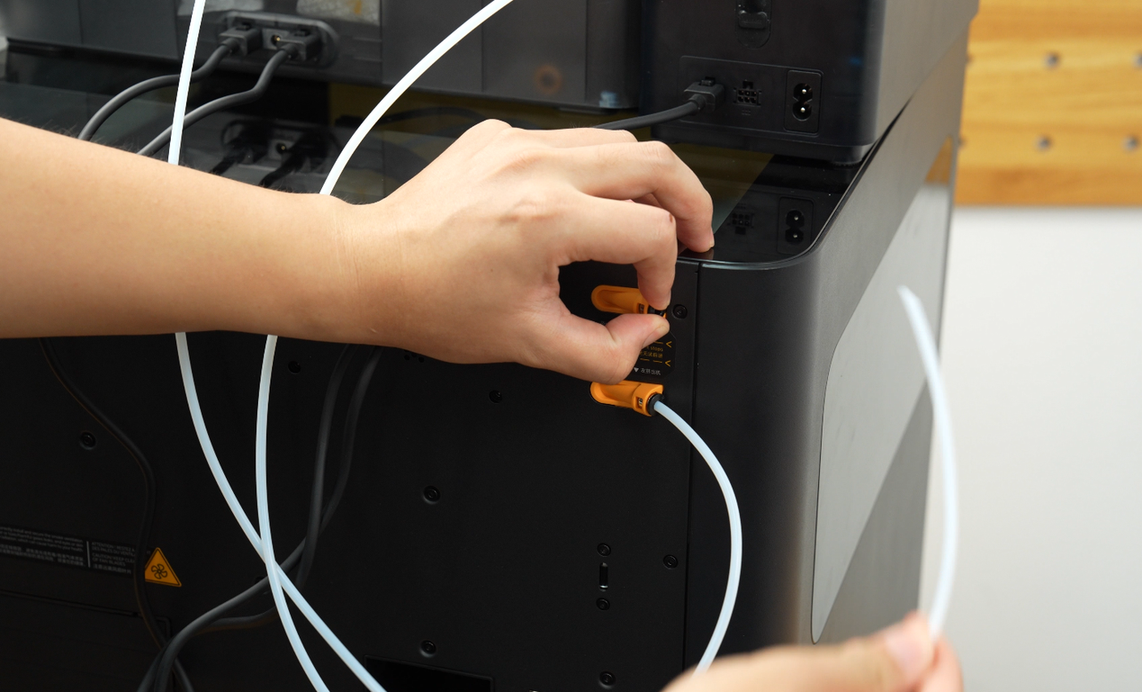

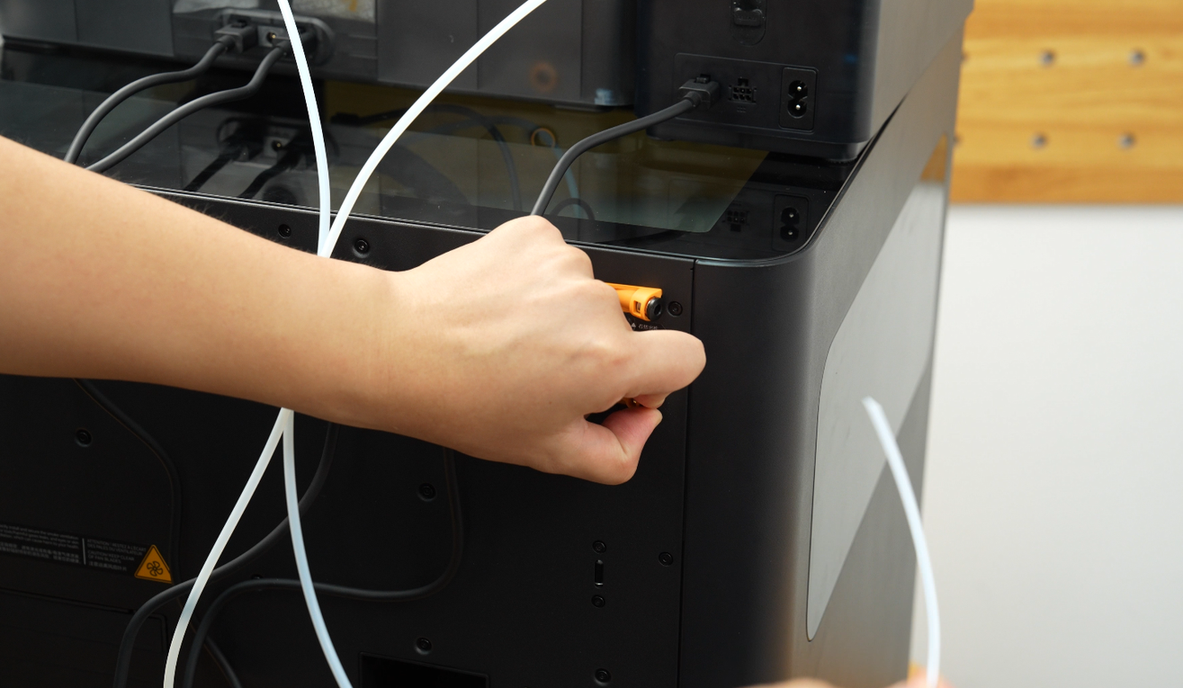

• Presionar el conector neumático y retirar dos tubos;

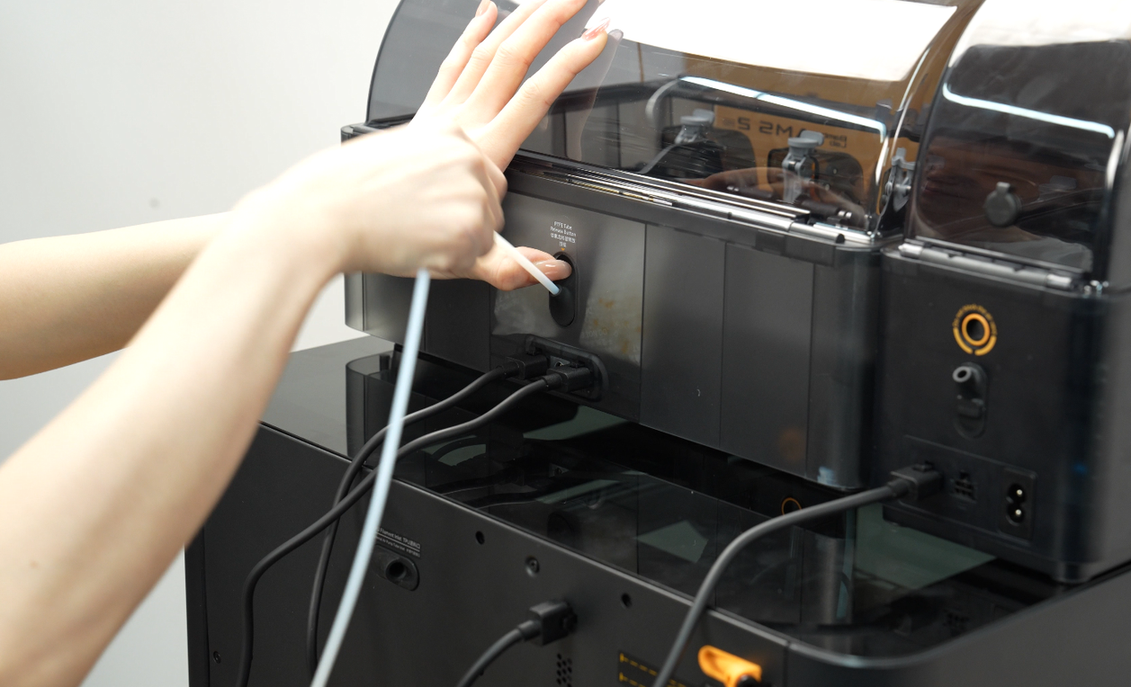

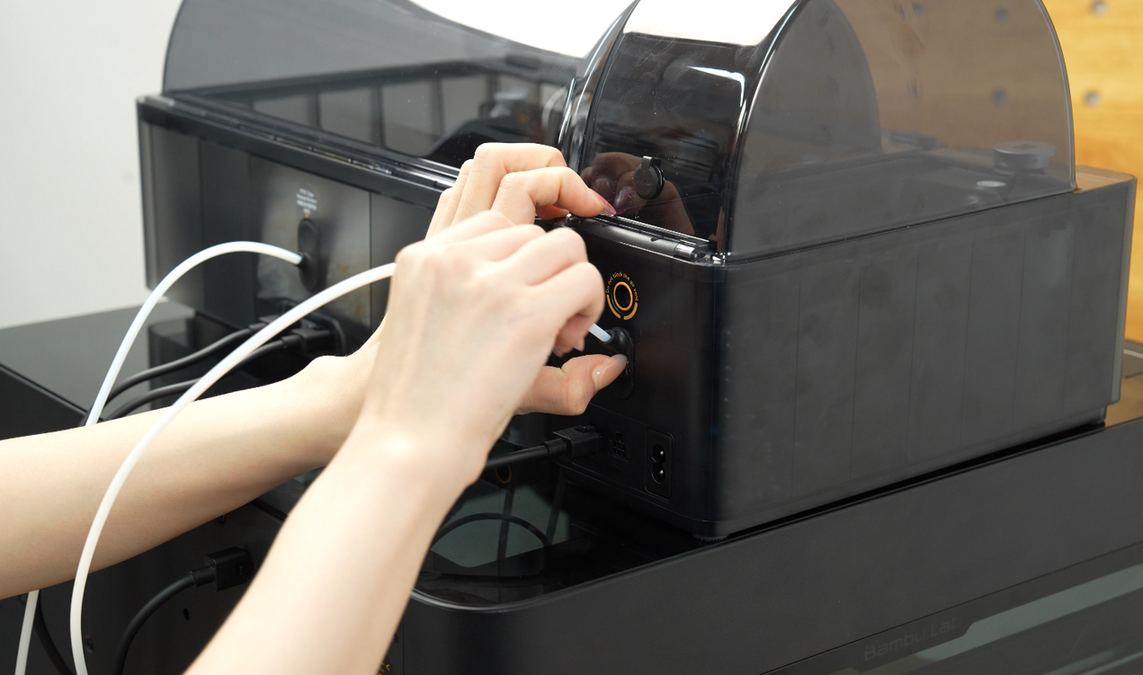

• Presionar el botón de liberación en la parte trasera de AMS HT y extraer el tubo;

• Presionar el botón de liberación en la parte trasera de AMS 2 Pro y retirar el tubo;

• Sujetar el enganche del conector y desconectar dos cables de 6 pines;

• Volver a insertar la almohadilla de espuma en AMS 2 Pro;

Fijar el cabezal y la cadena de cables

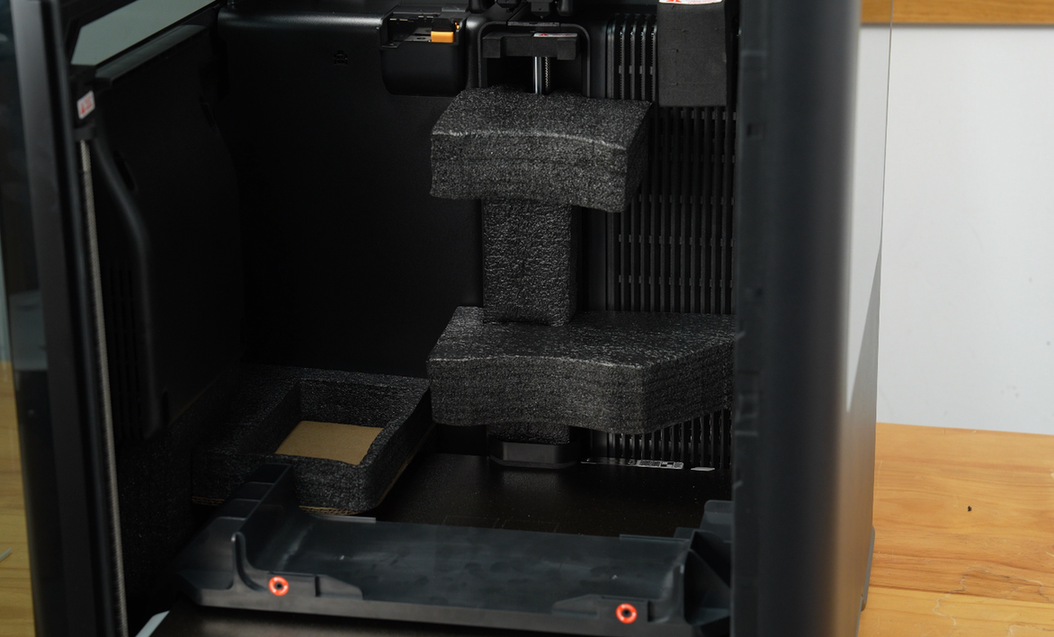

• Volver a colocar las almohadillas de espuma del eje Z y empujarlas hacia arriba;

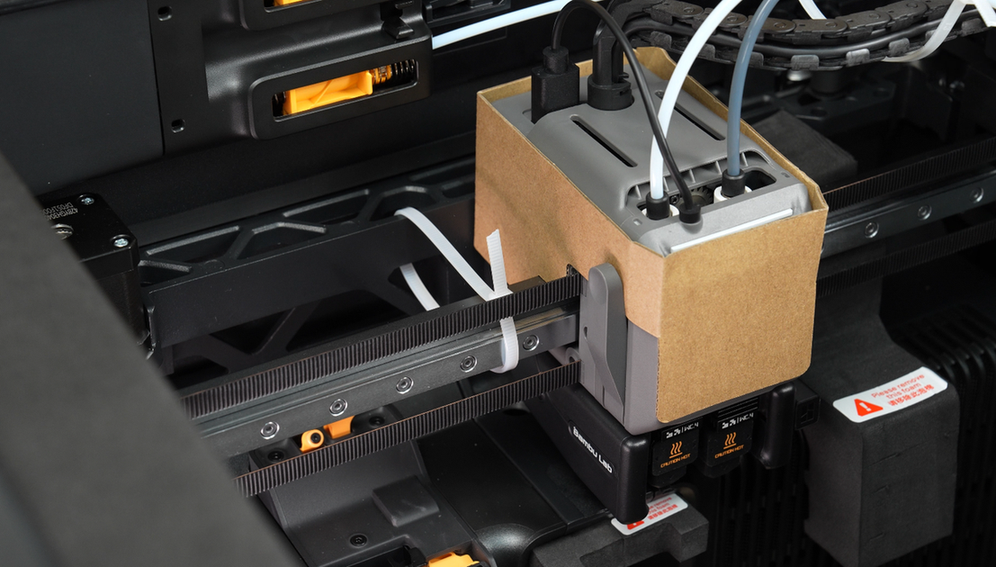

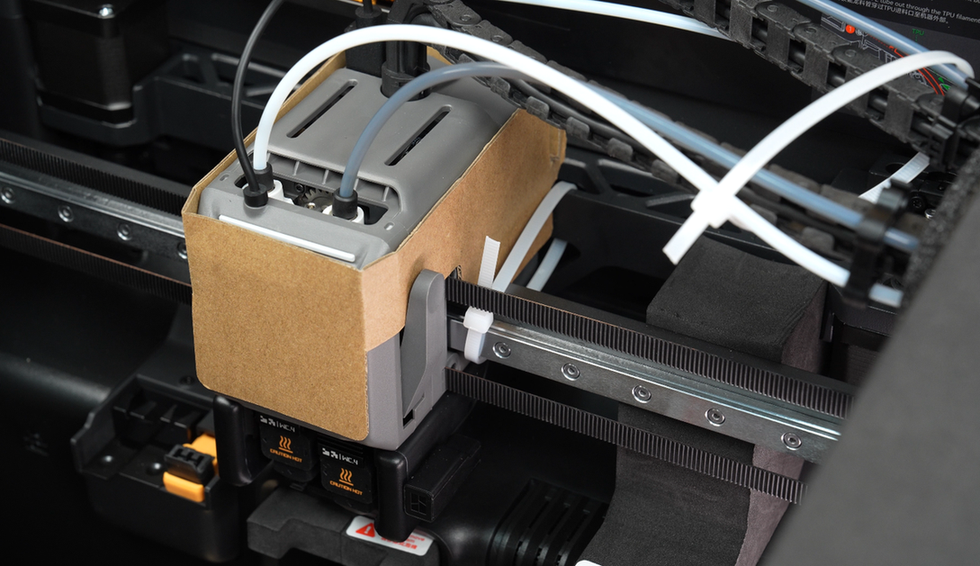

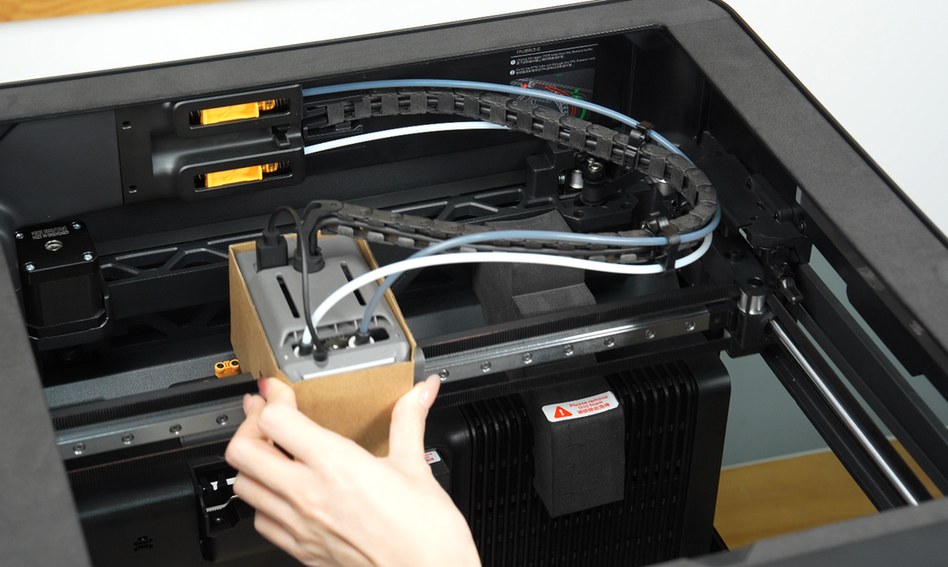

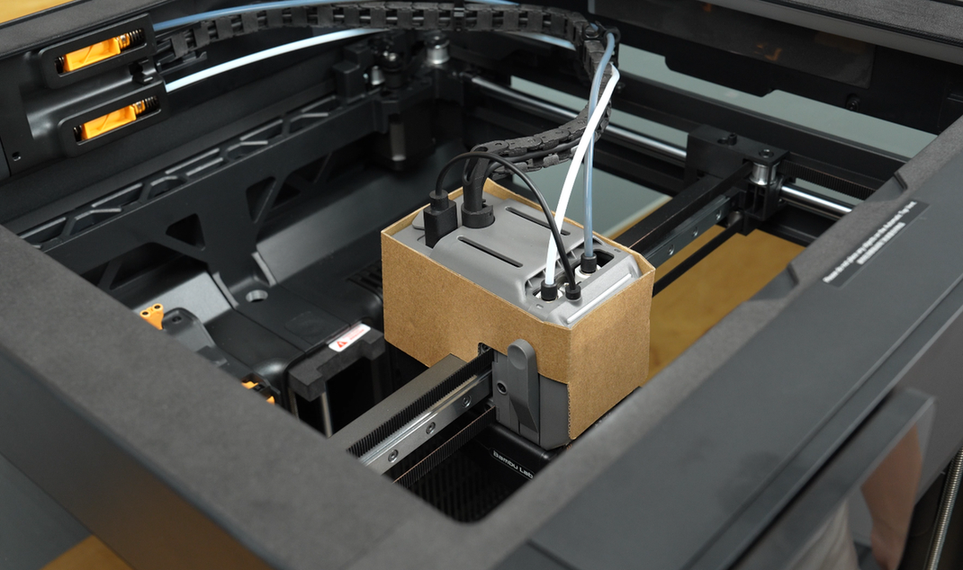

• Instalar la cartulina del cabezal;

• Reemplazar la almohadilla de espuma superior al filtro de aire;

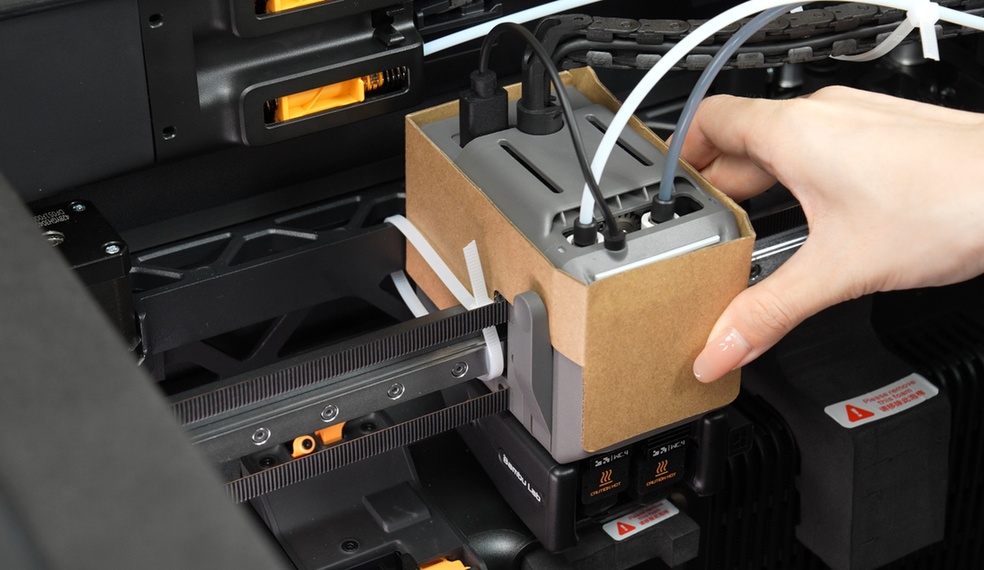

• Mover el cabezal hacia atrás;

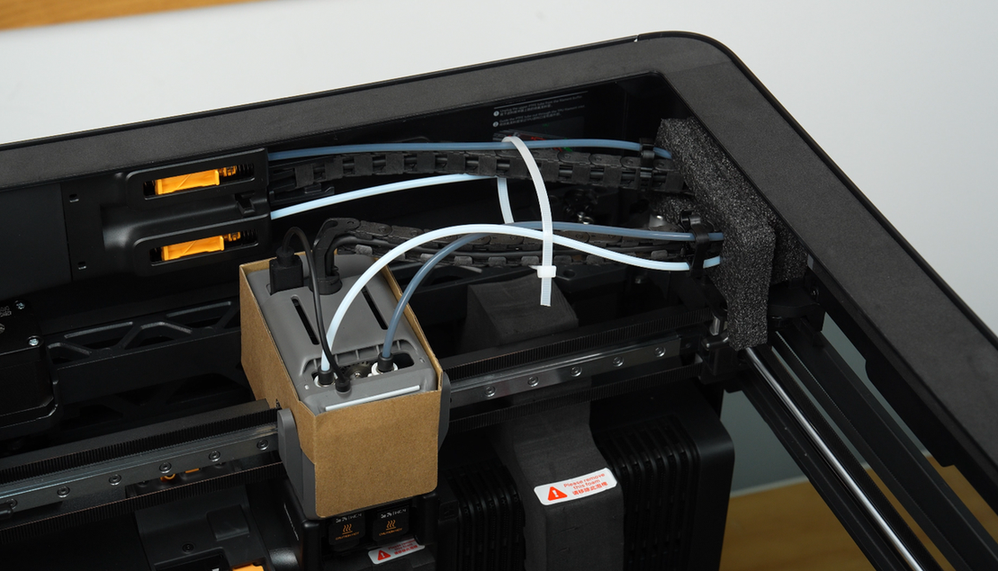

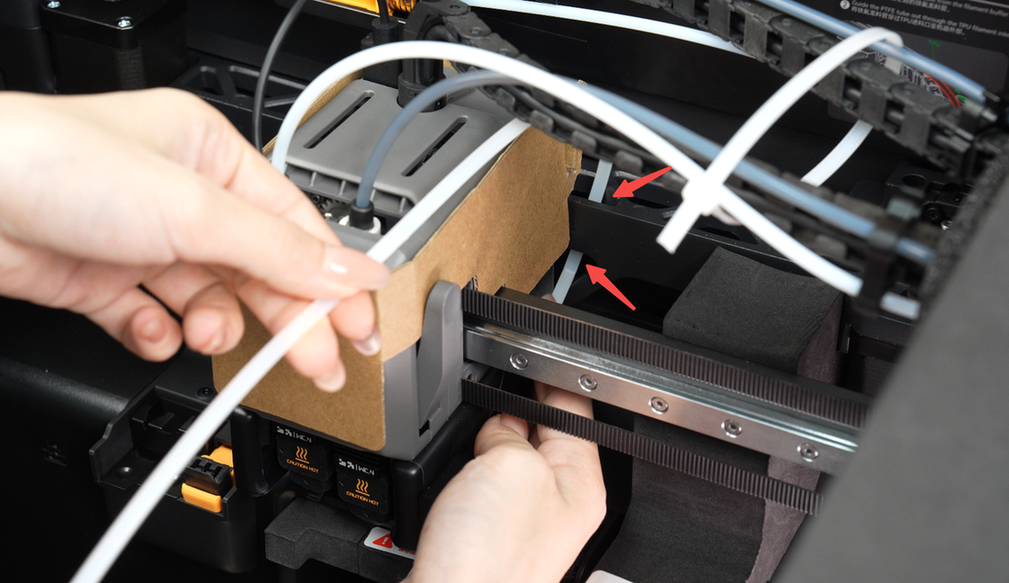

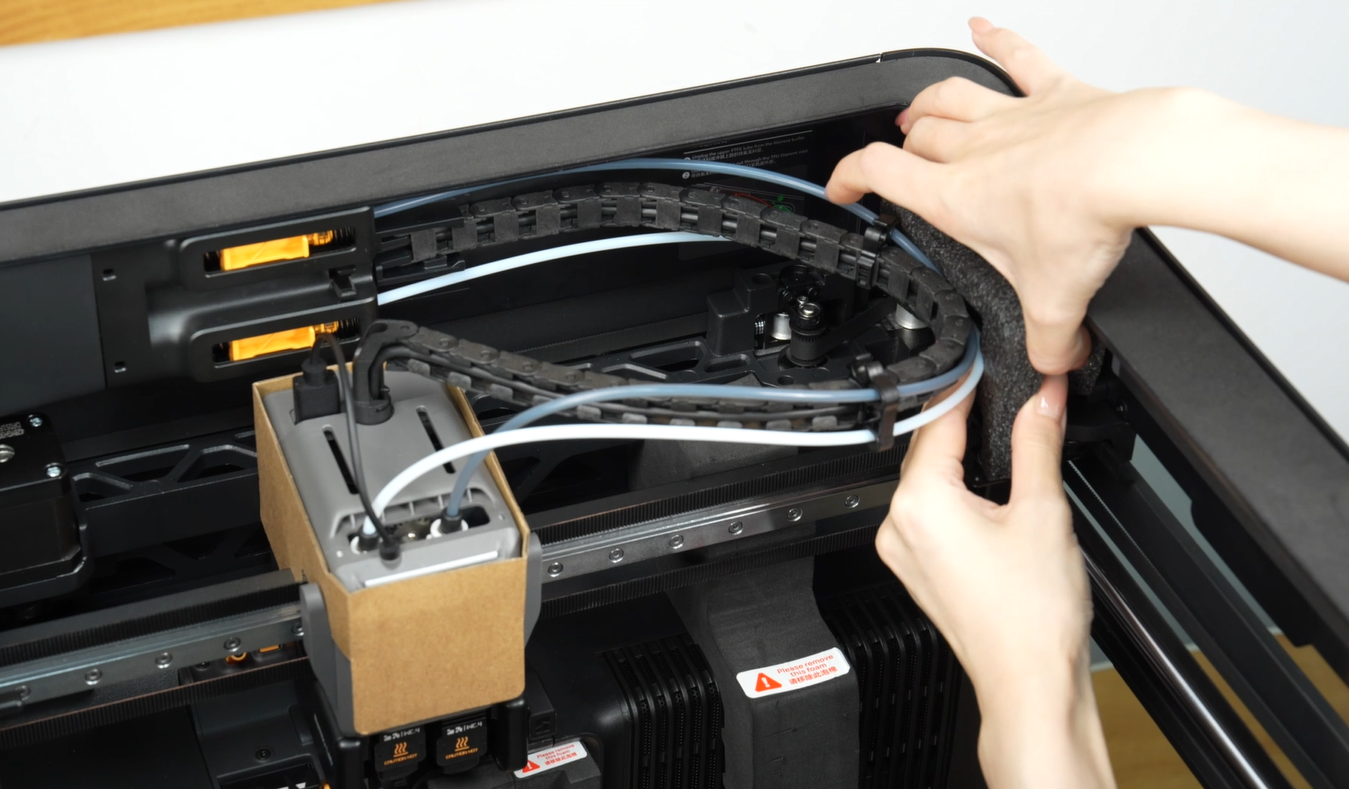

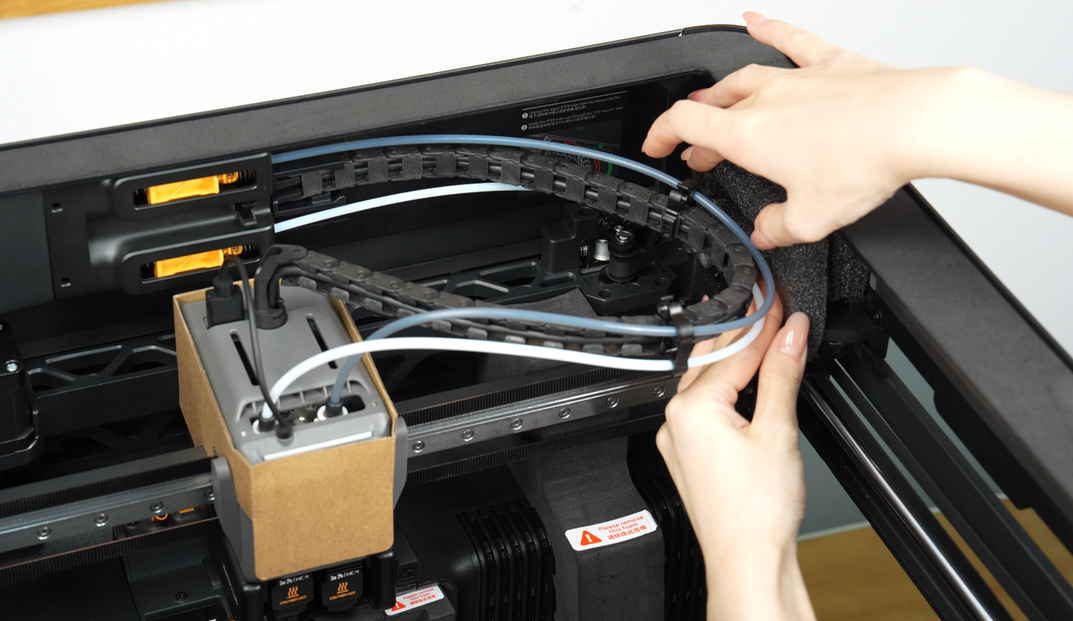

• Colocar la almohadilla de fijación de la cadena de cables;

• Insertar la cadena de cables en la ranura de la almohadilla;

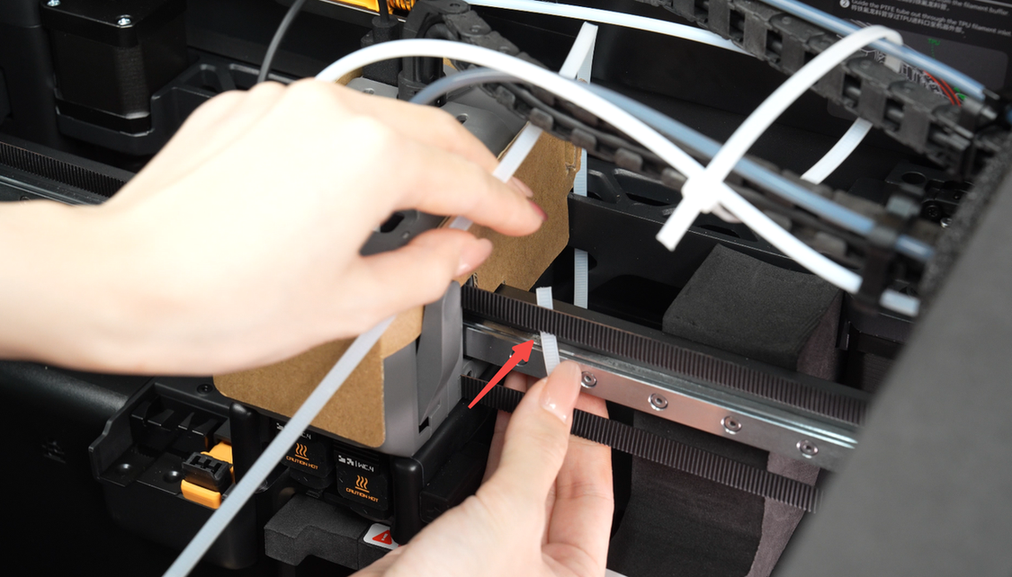

• Fijar la cadena de cables y los tubos con tiras de sujeción;

• Centrar las tiras de sujeción.

Fijar el eje X

• Hacer pasar la tira de sujeción por dos agujeros en la estructura;

• Guiar alrededor del eje X, apretar firmemente y evitar las correas;

• Empujar el cabezal hacia la izquierda para apretar la tira de sujeción;

• Repetir en el otro lado: hacer pasar la tira de sujeción por los agujeros, guiar alrededor del eje X y evitar las correas;

Fijar la cama caliente y el AMS

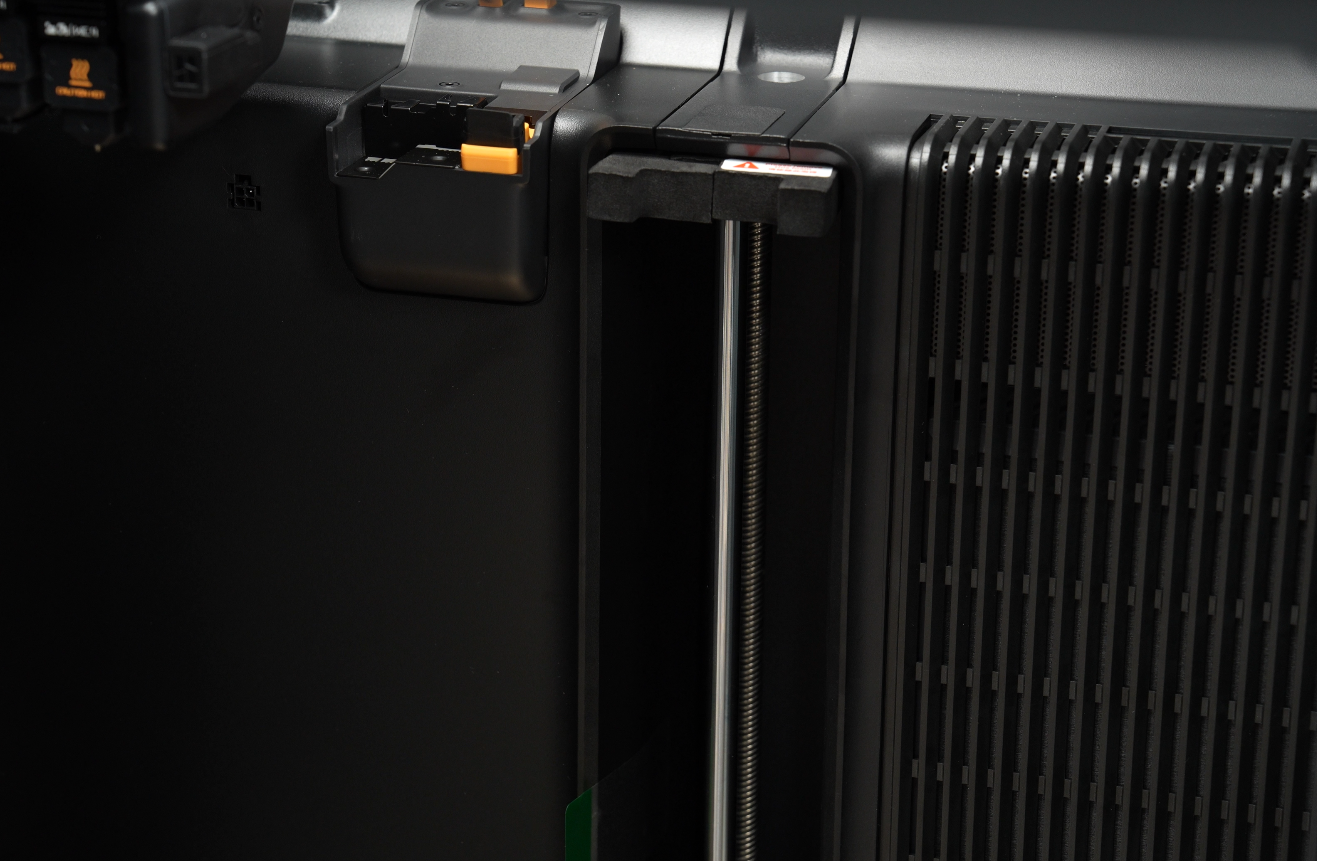

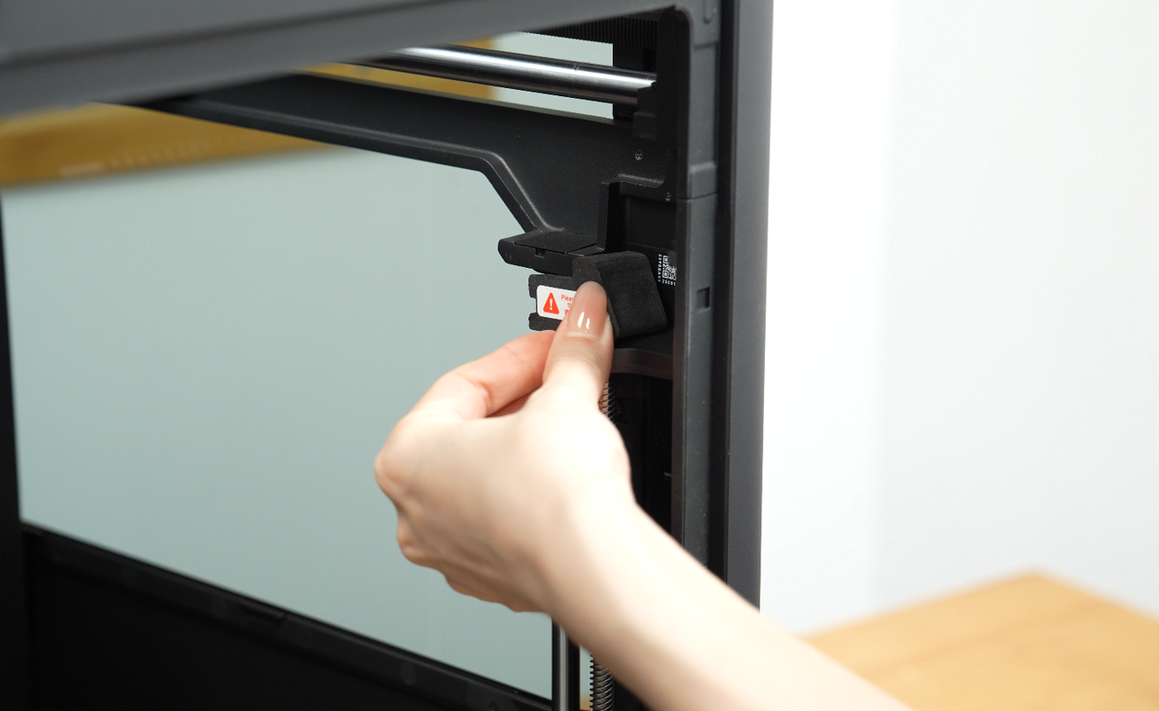

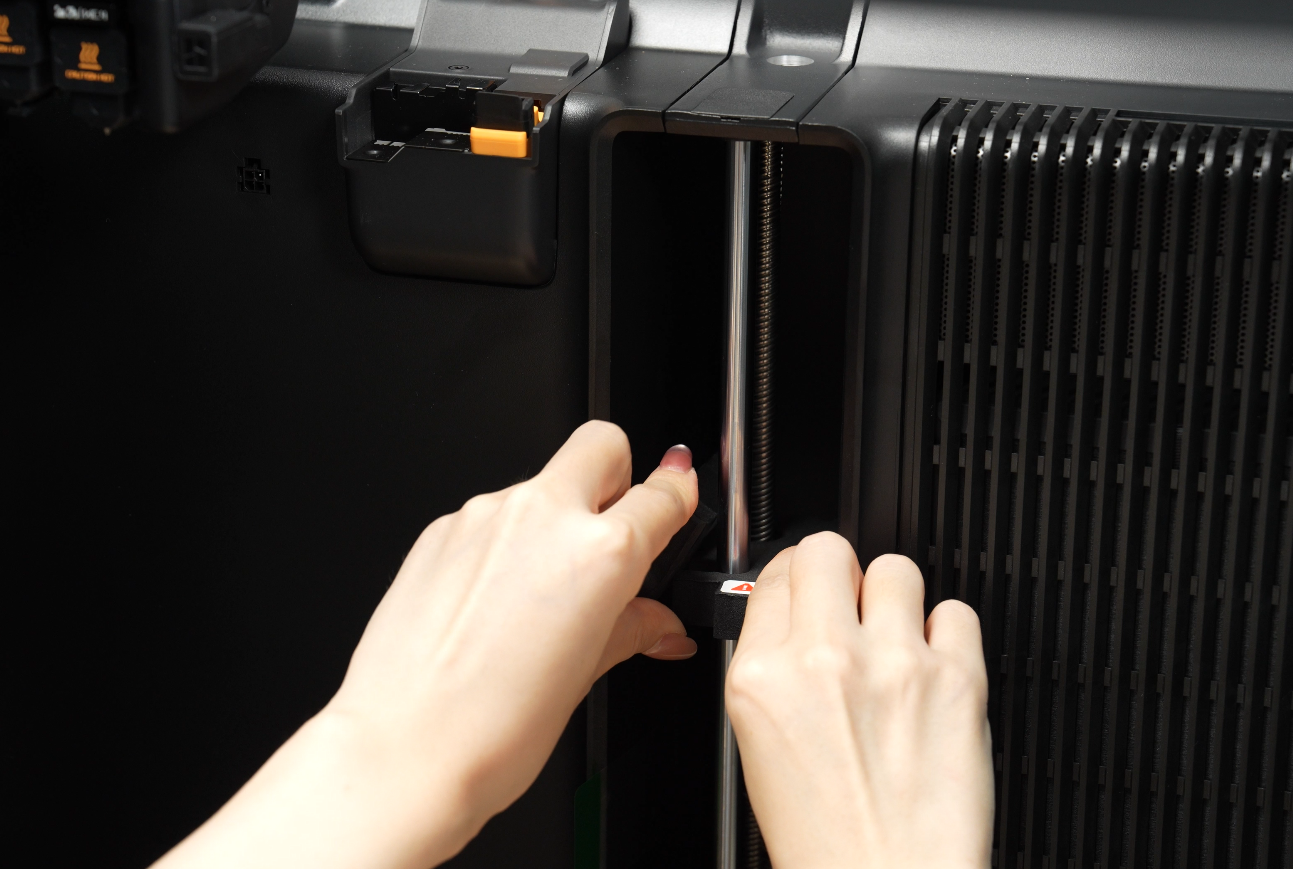

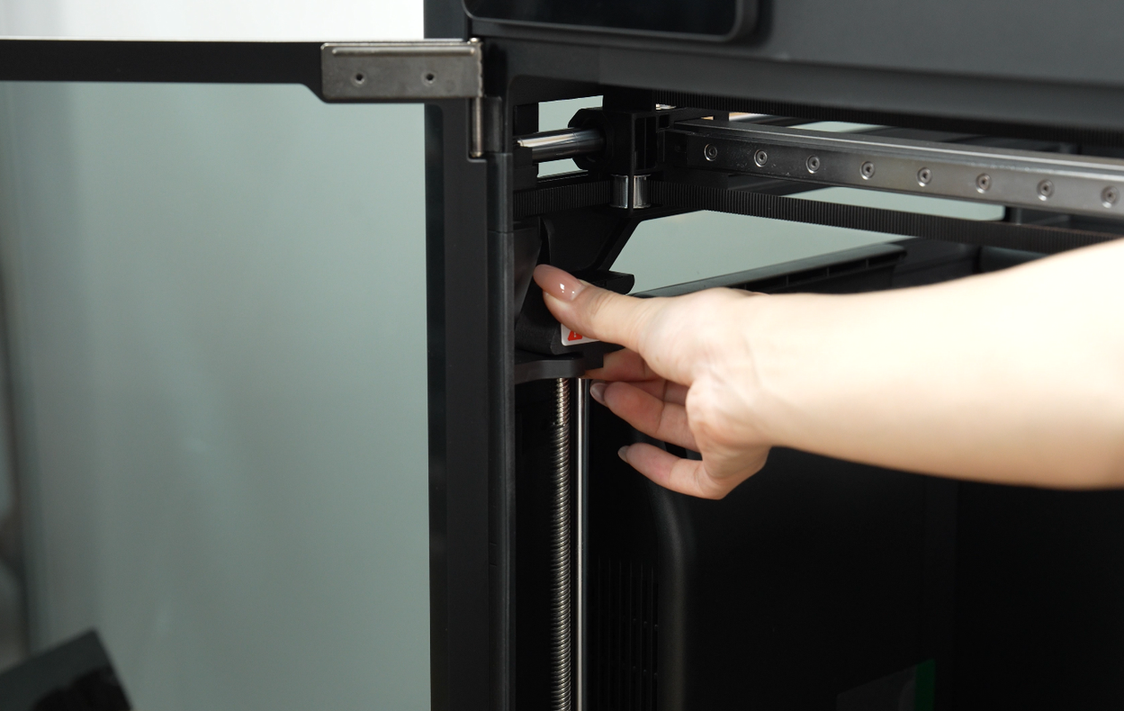

• Colocar las almohadillas de fijación del husillo en ambos lados;

• Aplicar las pegatinas como se muestra para evitar rayaduras durante el apriete de los tornillos;

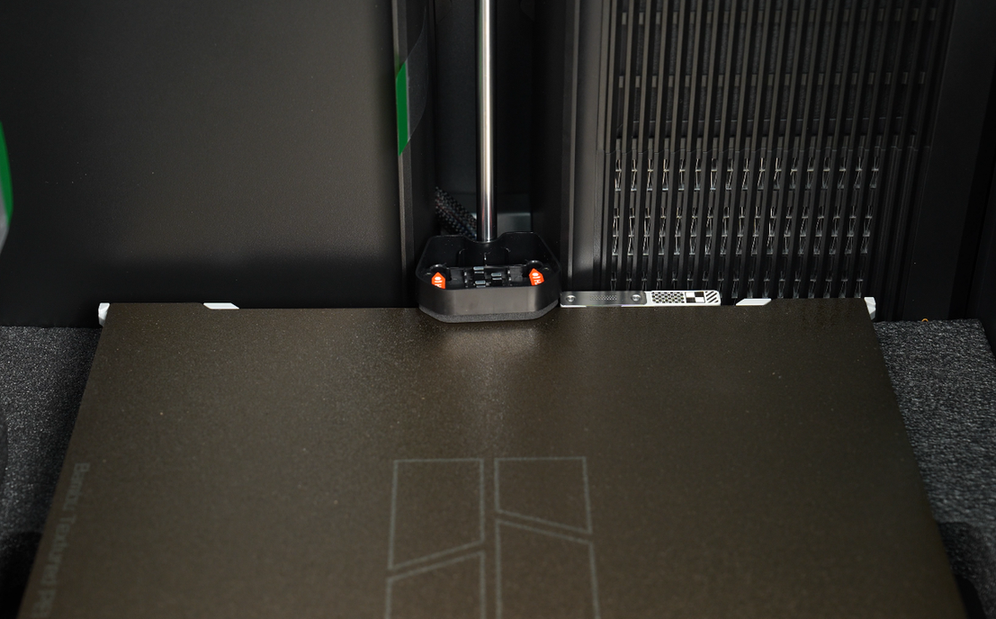

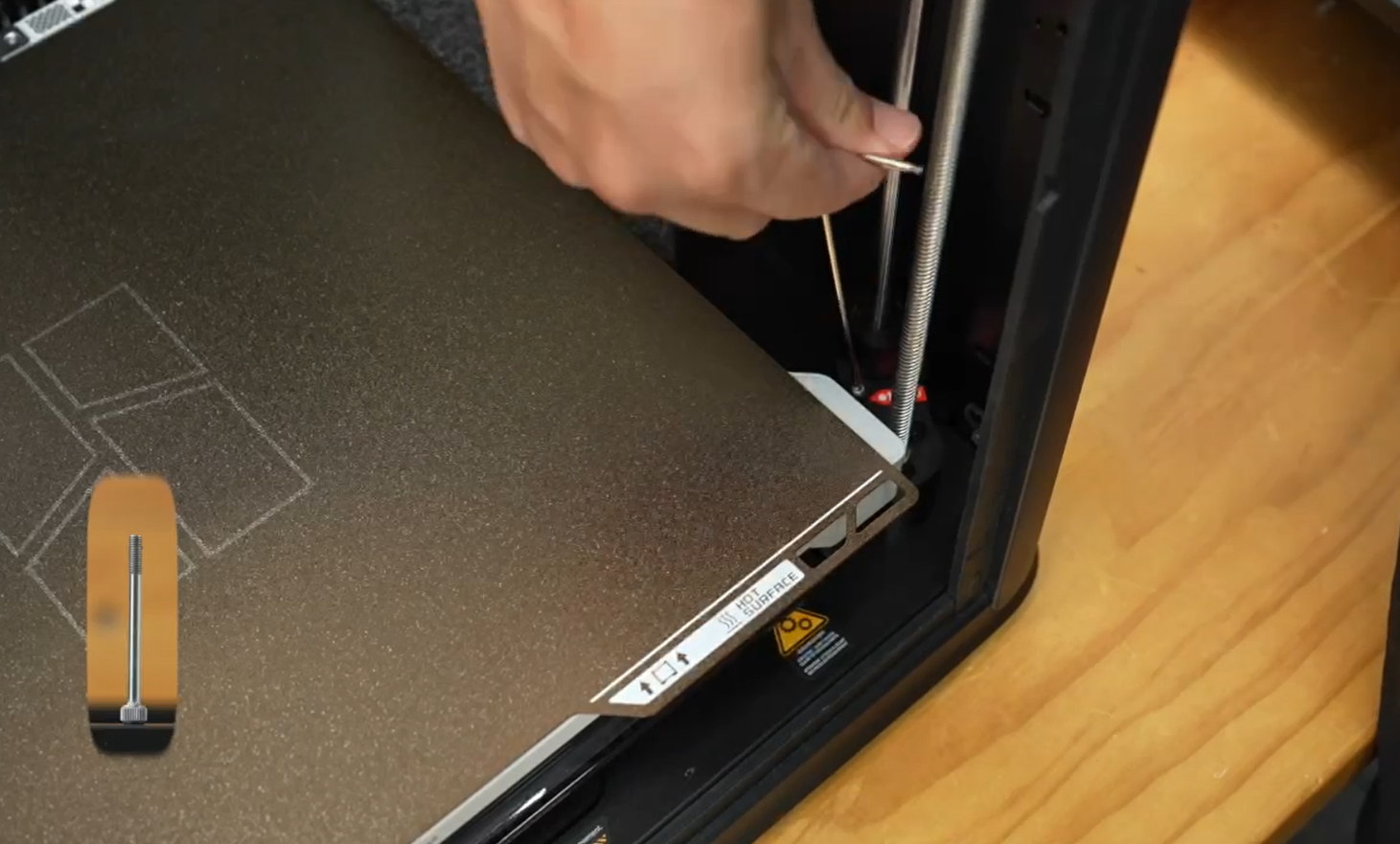

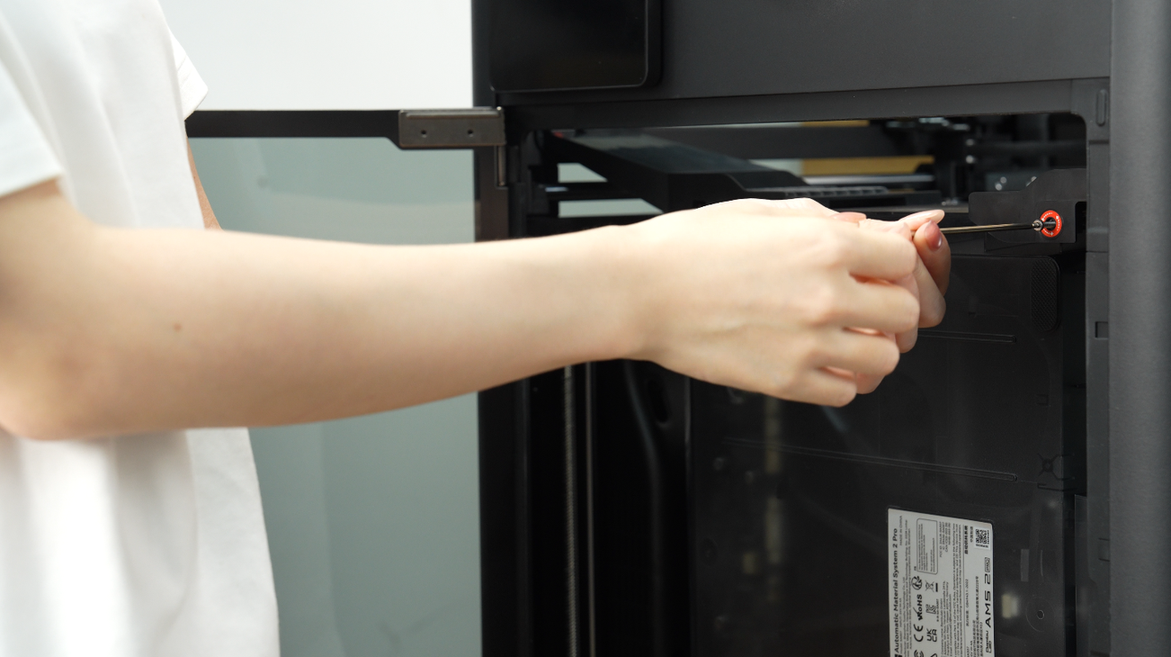

• Volver a instalar el soporte de la cama caliente y apretar 2 tornillos;

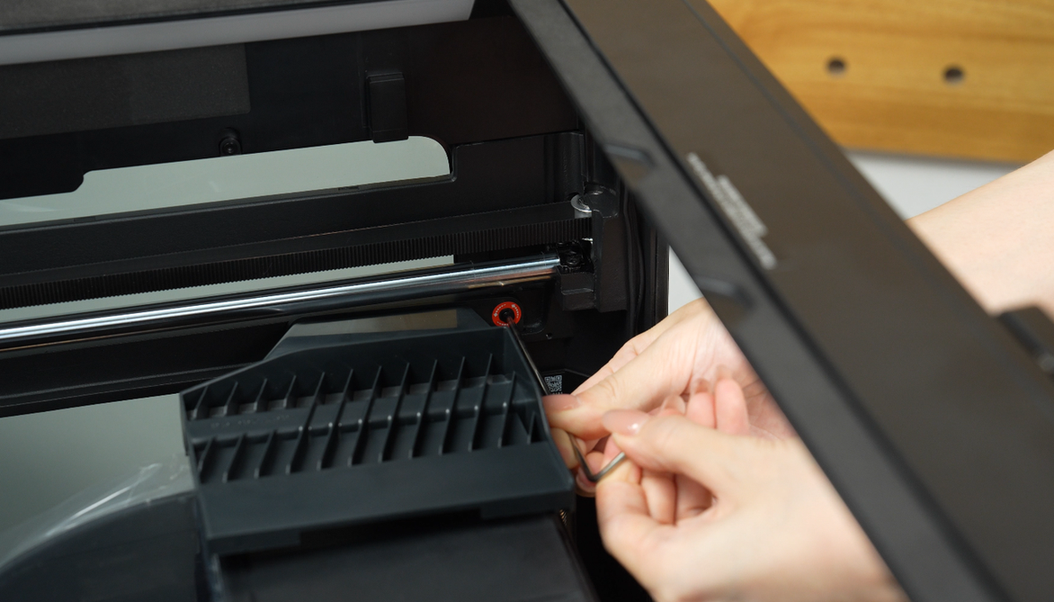

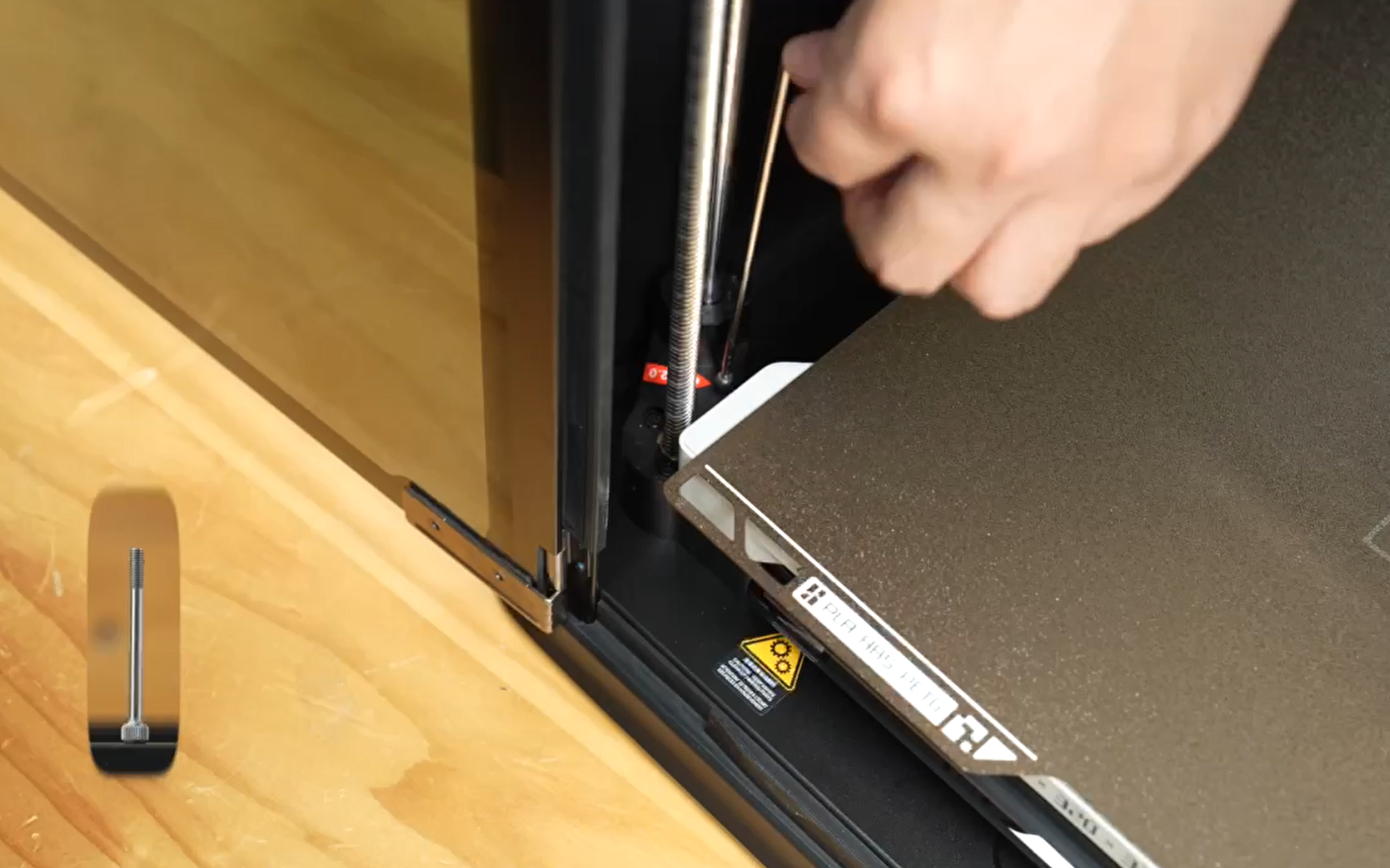

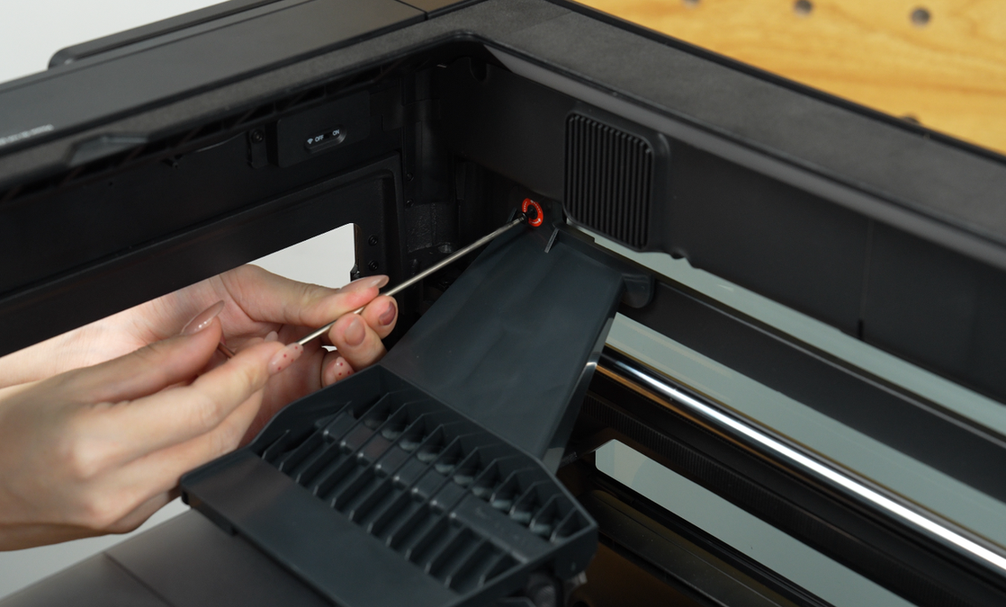

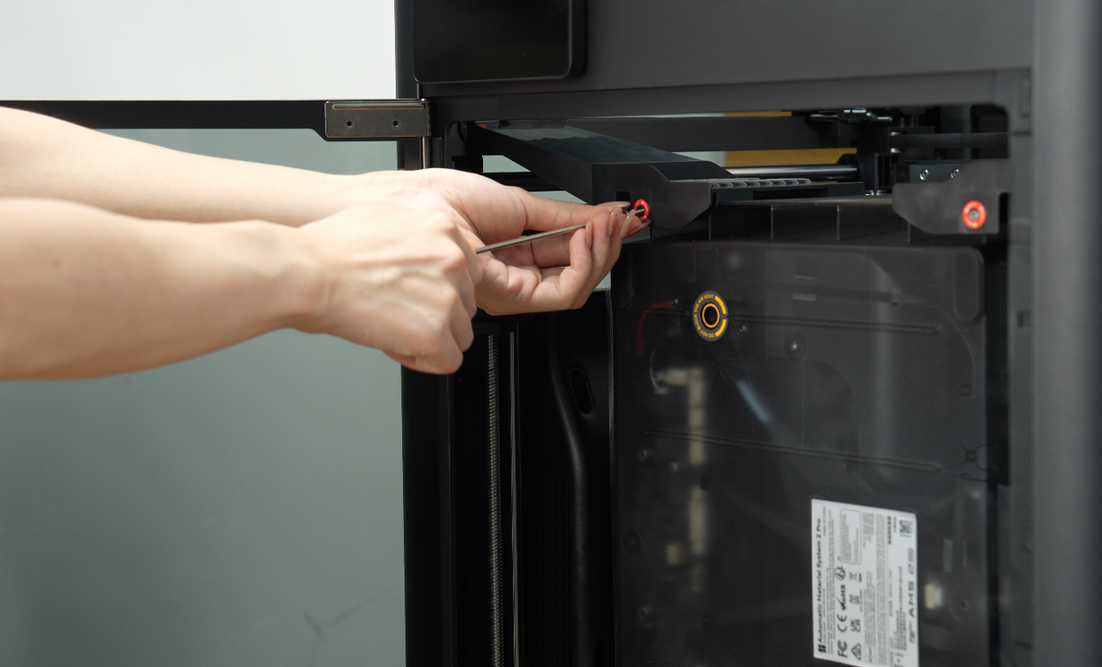

• Apretar los dos tornillos de fijación de la cama caliente cerca de la puerta frontal.

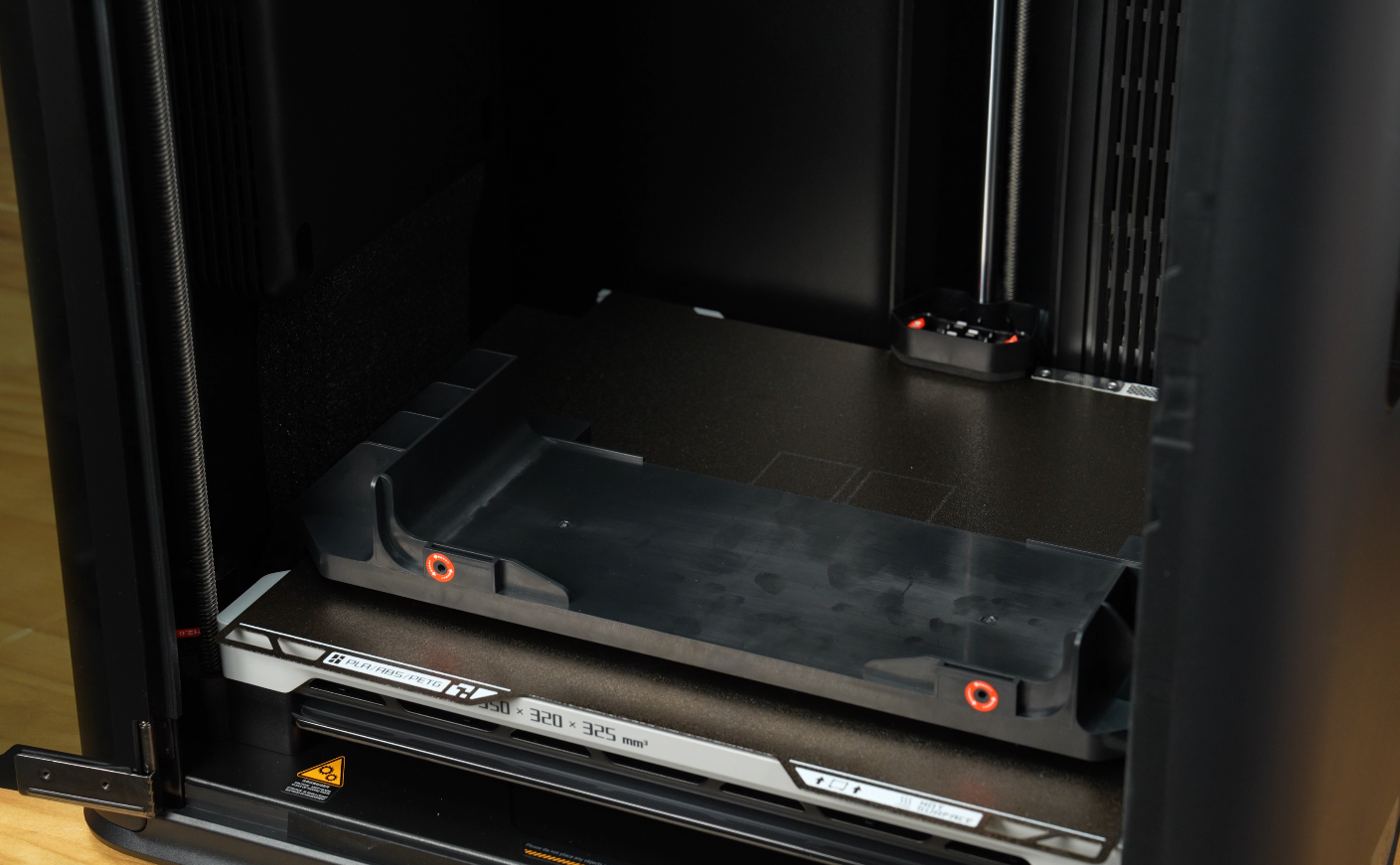

• Alinear los agujeros de los tornillos y colocar el soporte base de AMS 2 Pro;

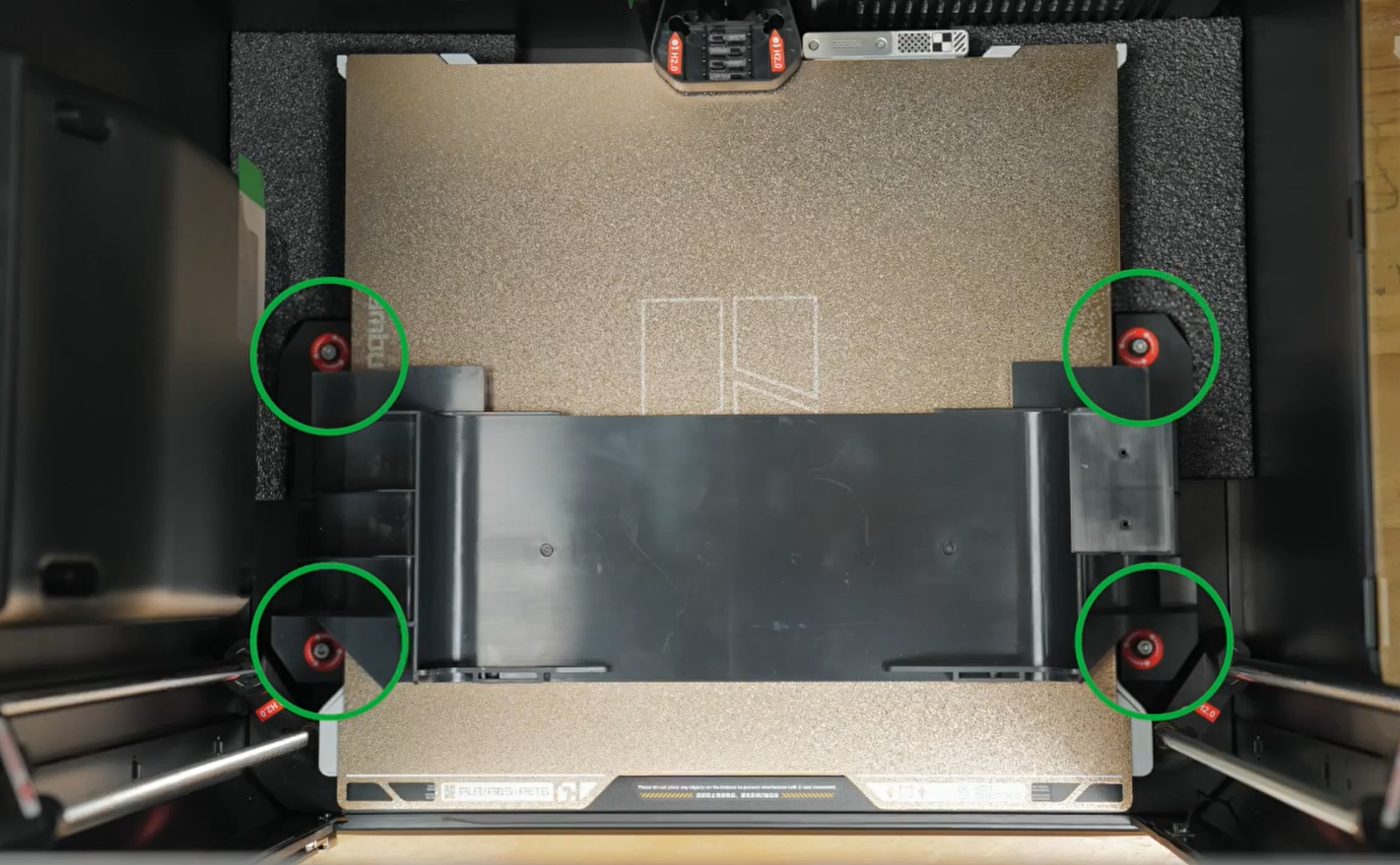

• Apretar 4 tornillos;

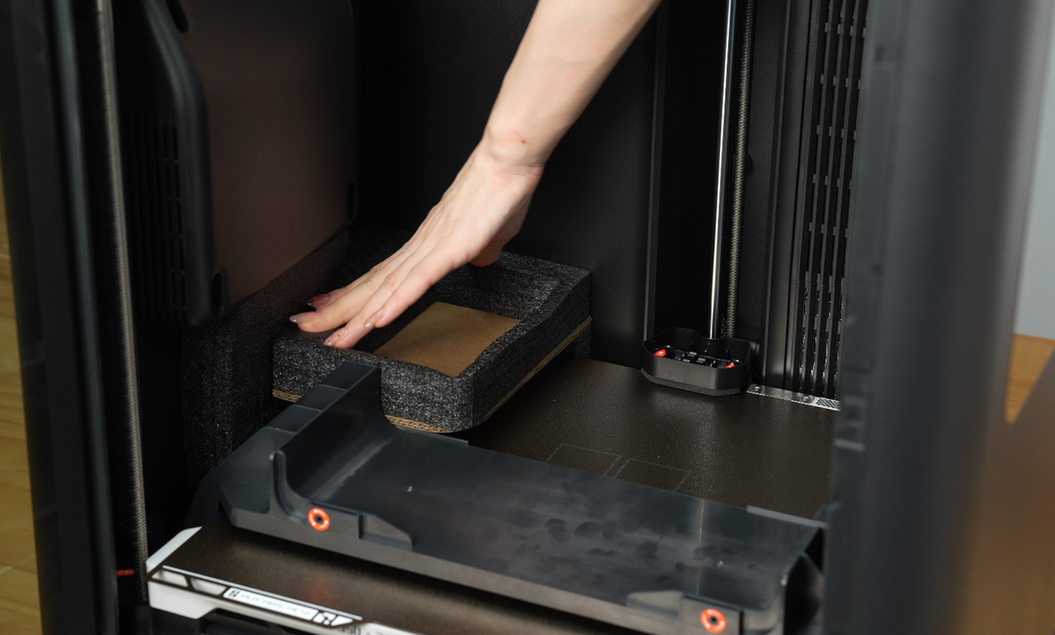

• Colocar la cartulina de espuma en la parte inferior de la caja de accesorios;

• Colocar la almohadilla de espuma protectora de AMS 2 Pro;

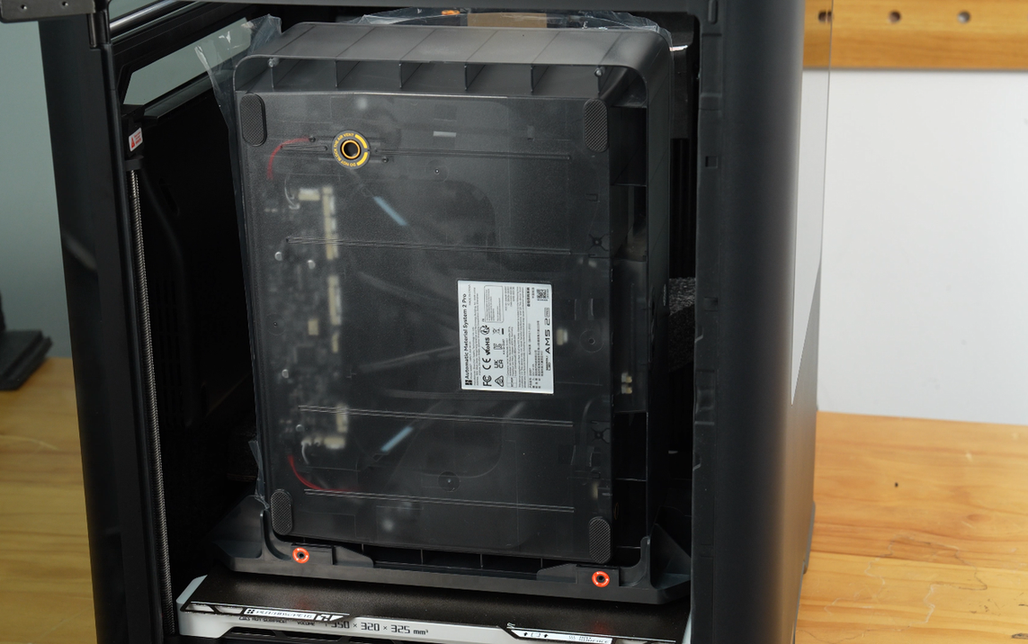

• Insertar AMS 2 Pro en el soporte como se muestra;

• Apretar los tornillos del soporte;

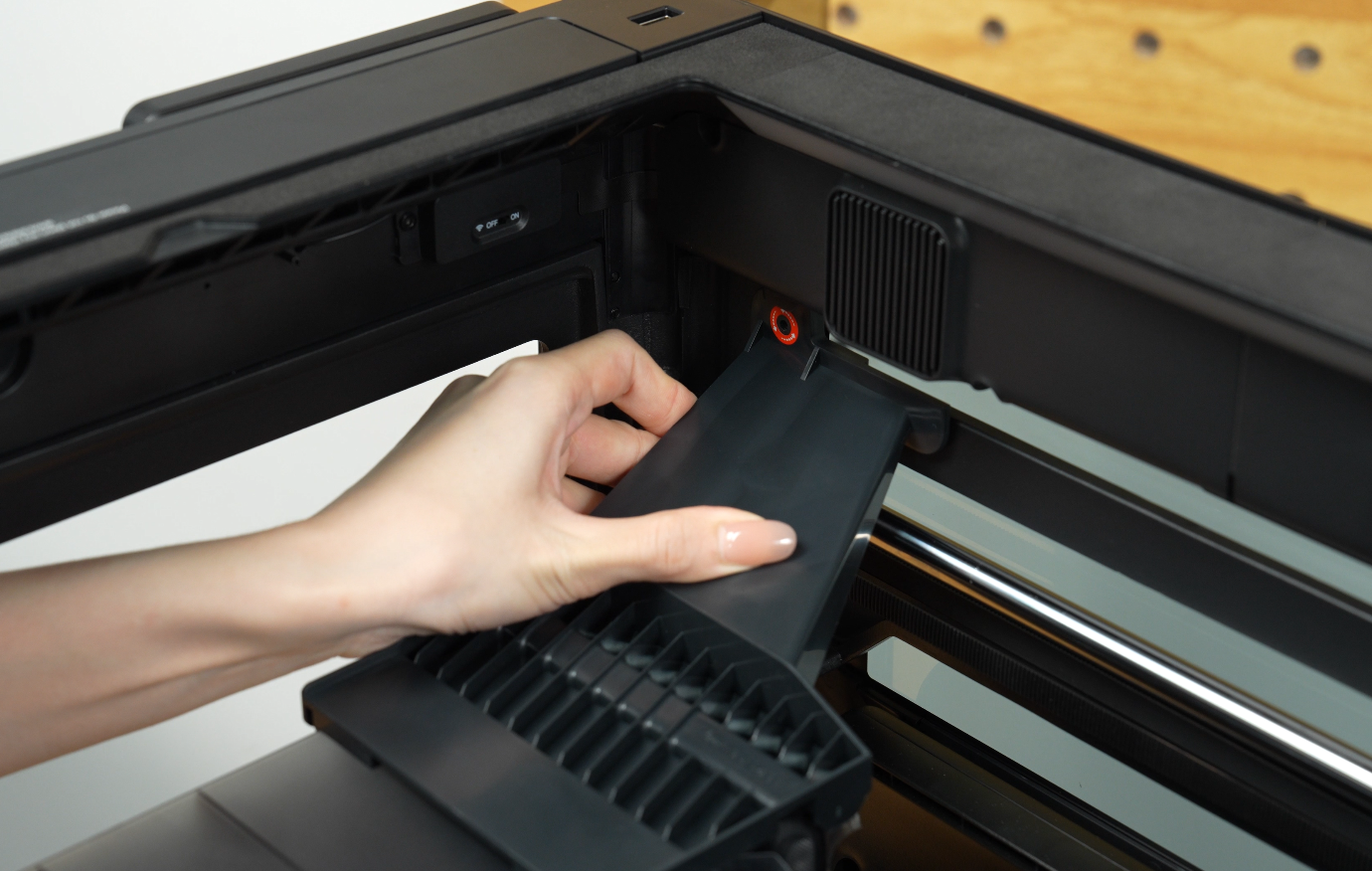

• Instalar la parte de fijación izquierda de AMS 2 Pro y bloquearla en su lugar;

• Apretar el tornillo de fijación;

• Instalar la parte de fijación derecha;

• Apretar el tornillo de fijación;

• Apretar los dos tornillos de fijación frontales;

• Colocar las almohadillas de espuma en la parte superior de AMS 2 Pro;

• Colocar cartulinas de espuma en los lados izquierdo y derecho por encima de AMS 2 Pro;

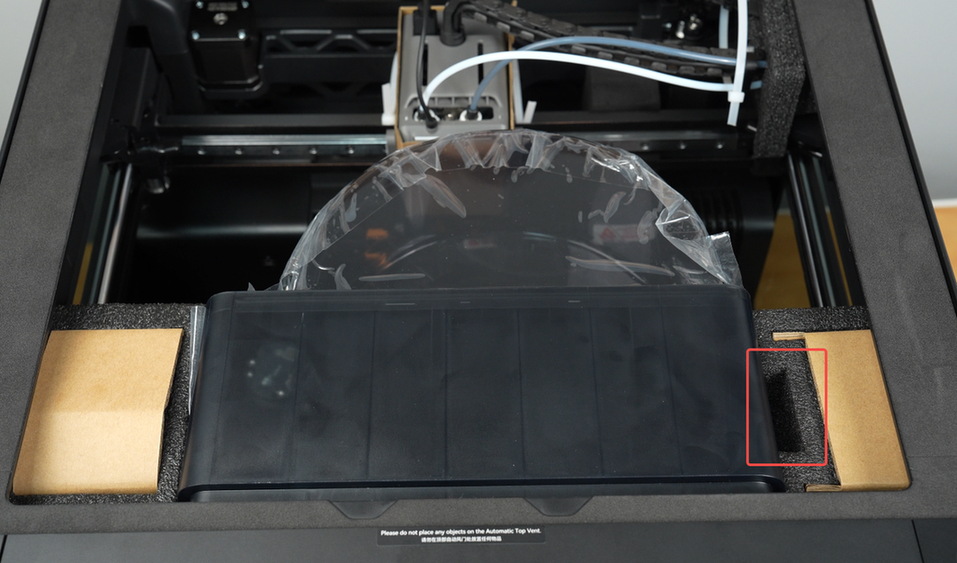

• Colocar AMS HT como se muestra, asegurando que la salida coincida con la brecha en la espuma derecha;

Colocar la caja de accesorios y la cubierta de vidrio superior

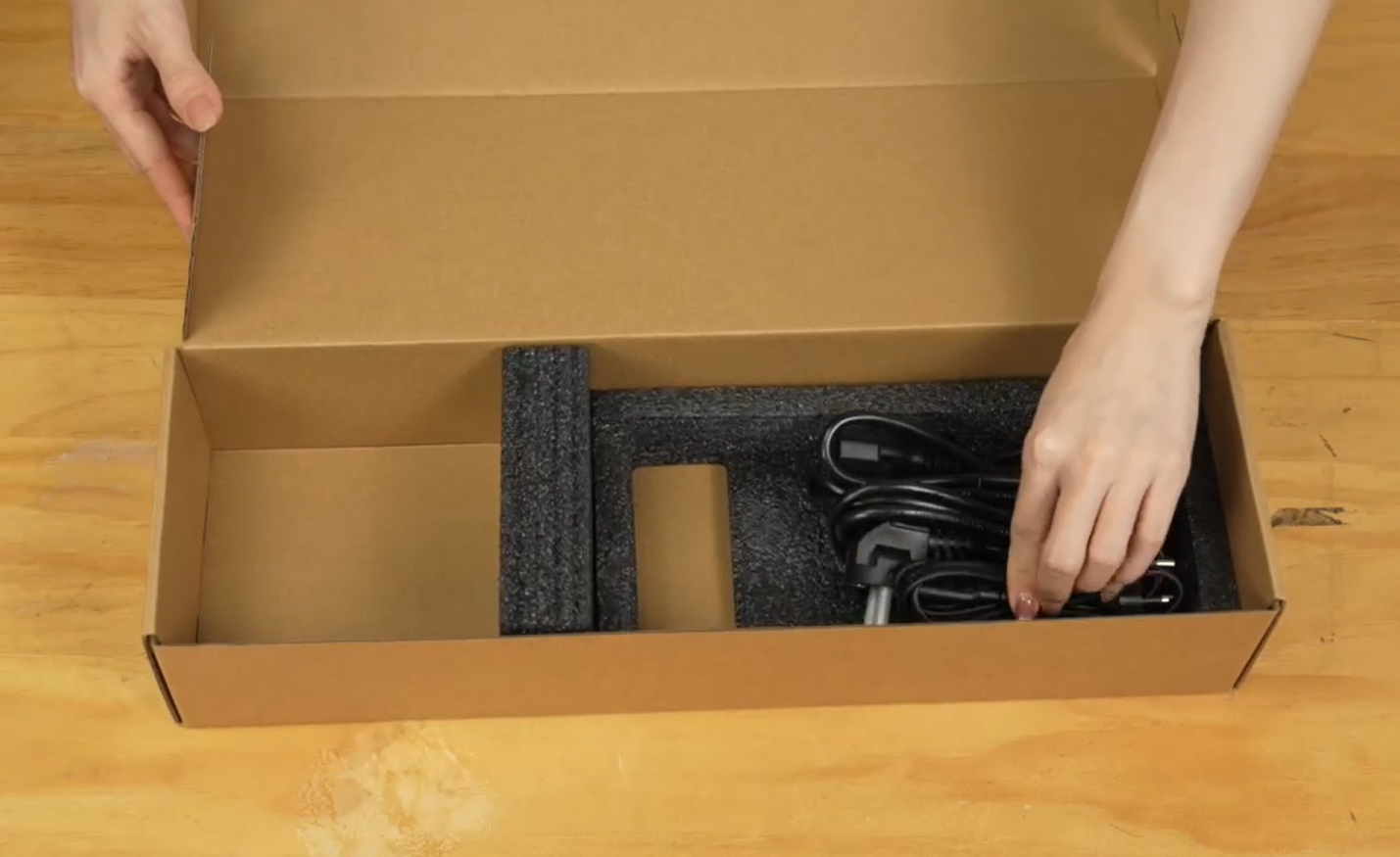

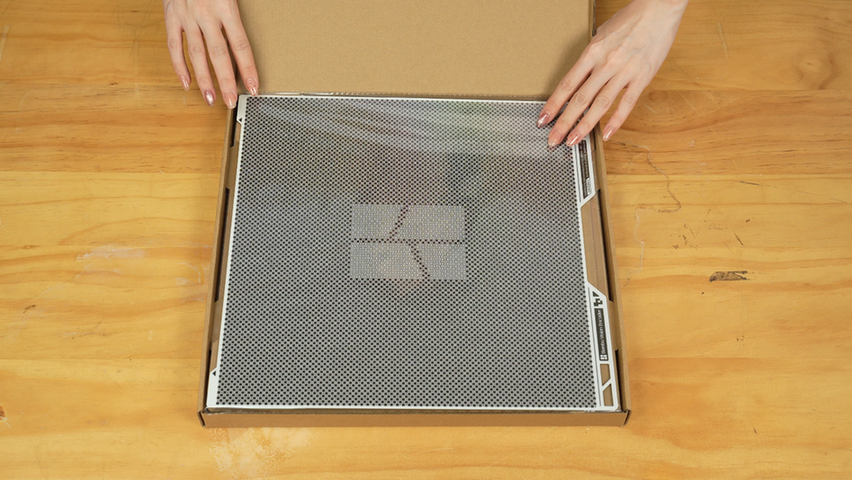

• Devolver los accesorios a la caja de accesorios;

• Cubrir la caja de accesorios de cable con espuma;

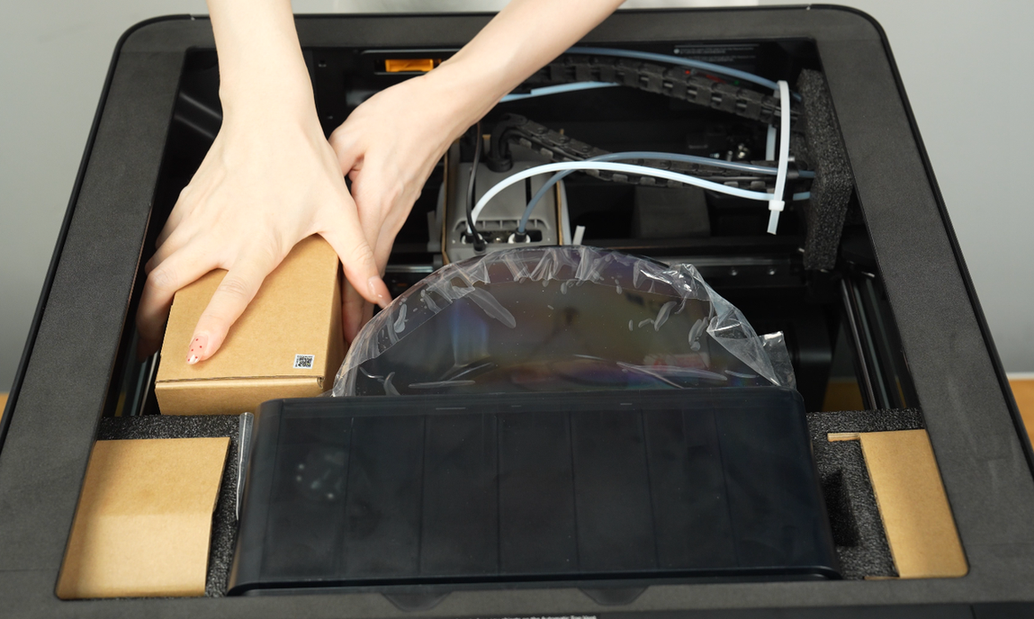

• Colocar la caja de accesorios;

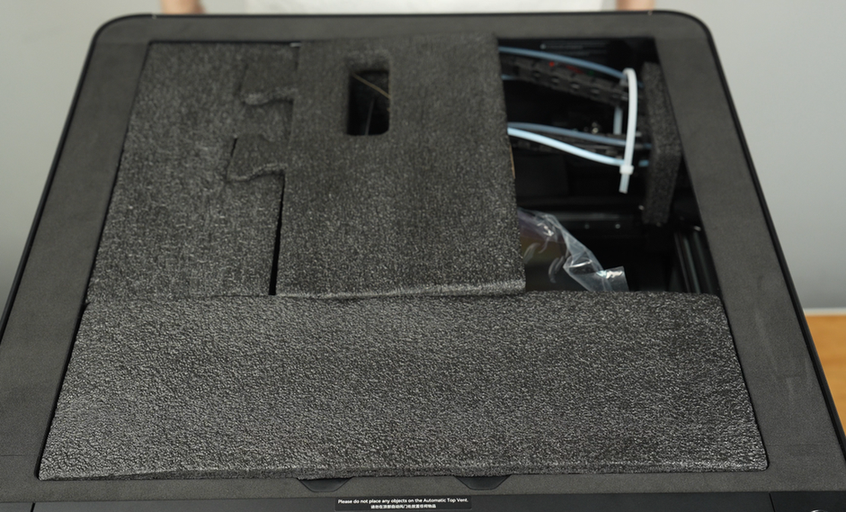

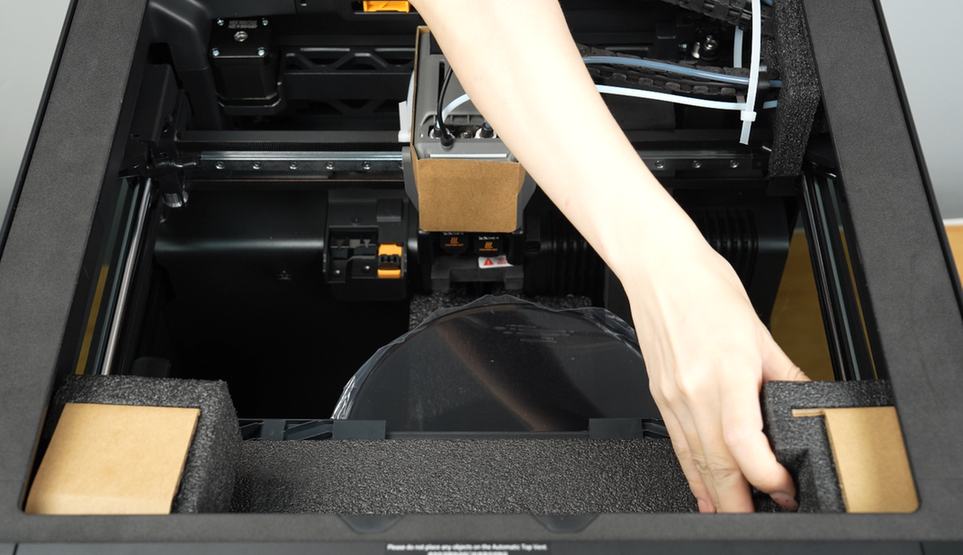

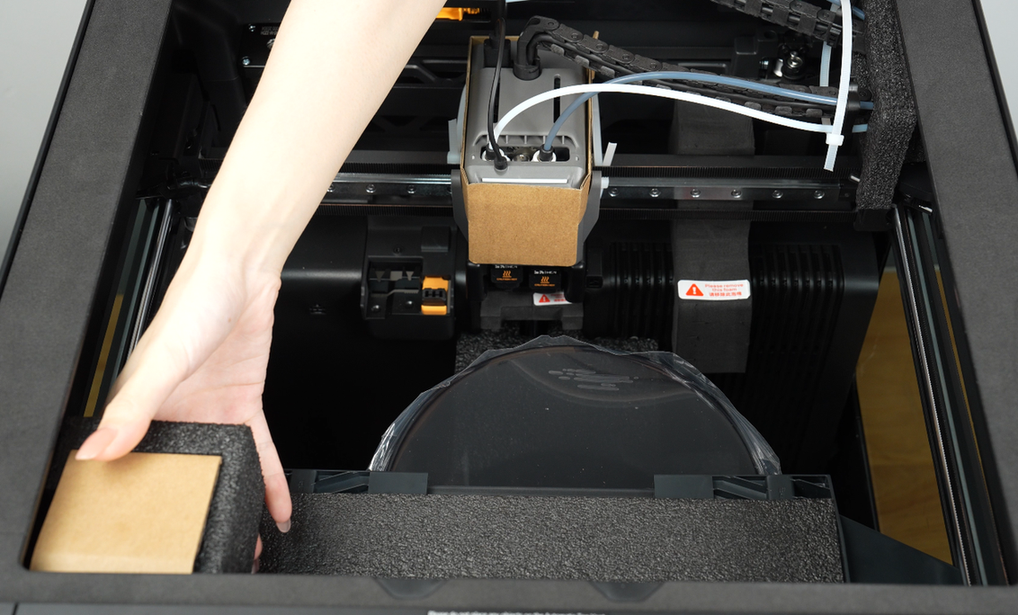

• Colocar tres almohadillas de espuma superiores;

• Volver a instalar la cartulina de la cubierta de vidrio superior;

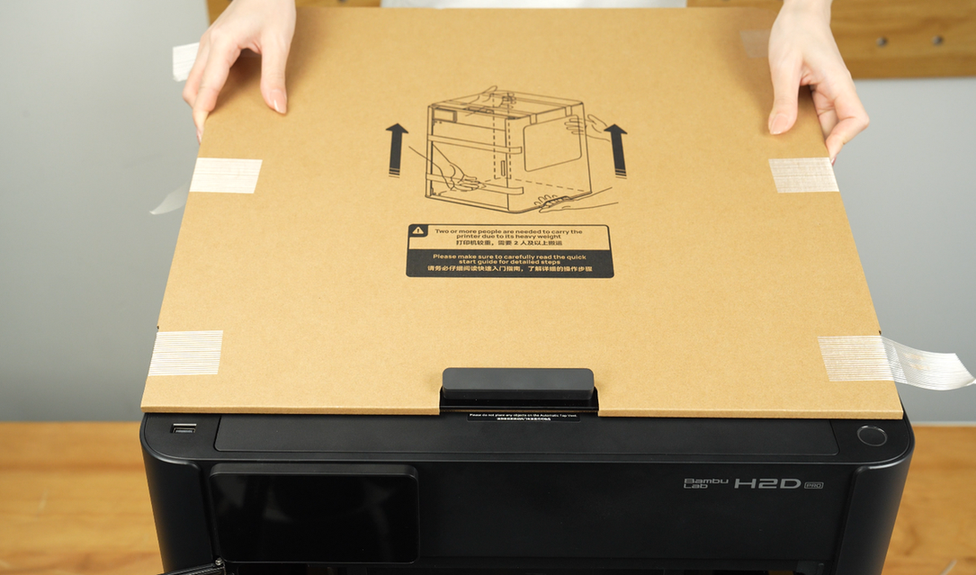

• Colocar la cubierta de vidrio superior y fijar ambos lados con cinta;

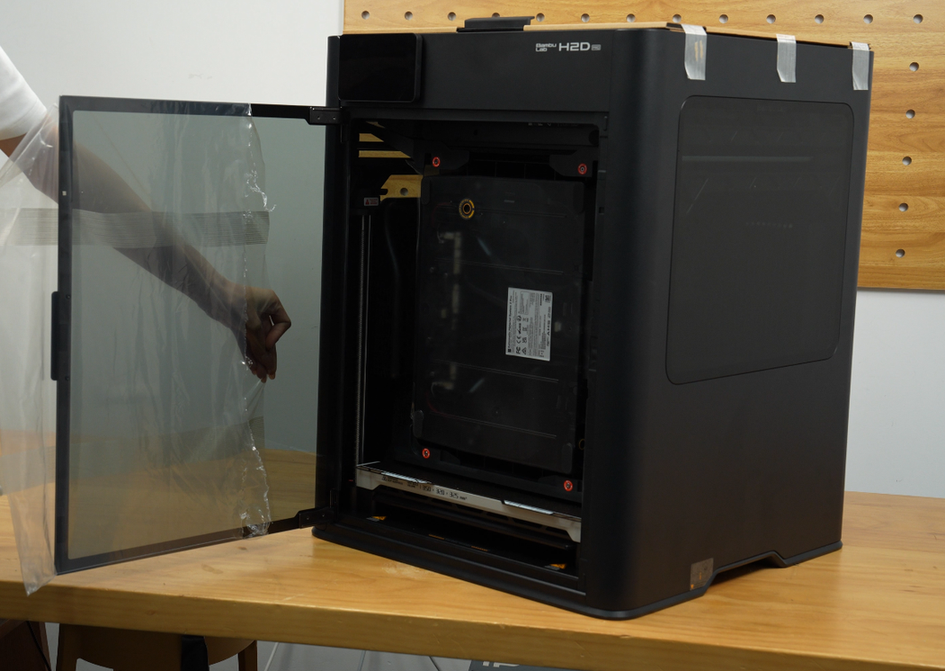

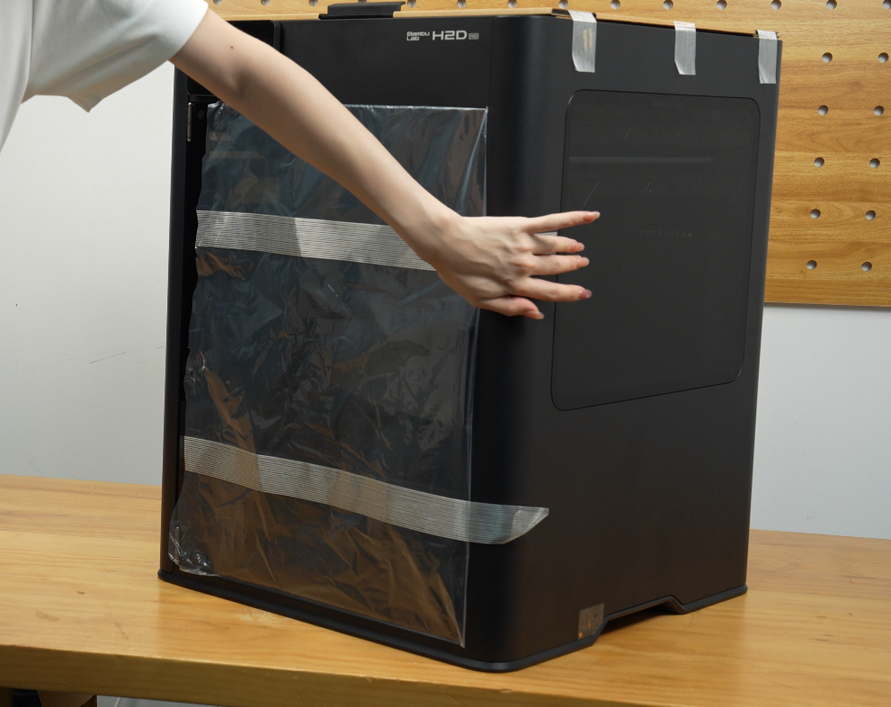

• Cubrir la puerta de vidrio frontal con una bolsa protectora y fijarla con cinta;

Empaque

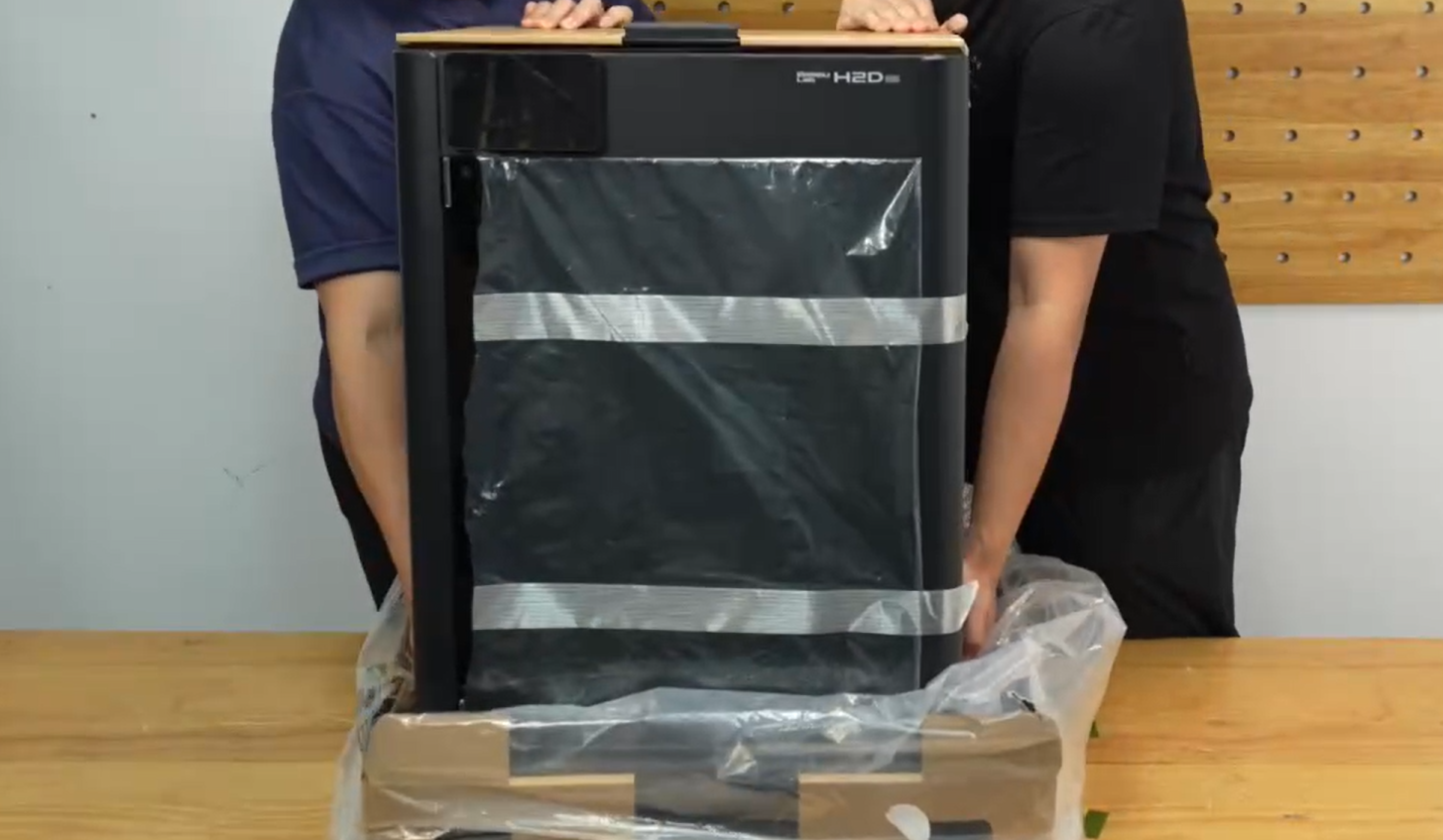

• Envolver la bolsa antihumedad alrededor de las cuatro esquinas del cartón inferior. Luego, dos personas levantan y colocan la impresora dentro de ella;

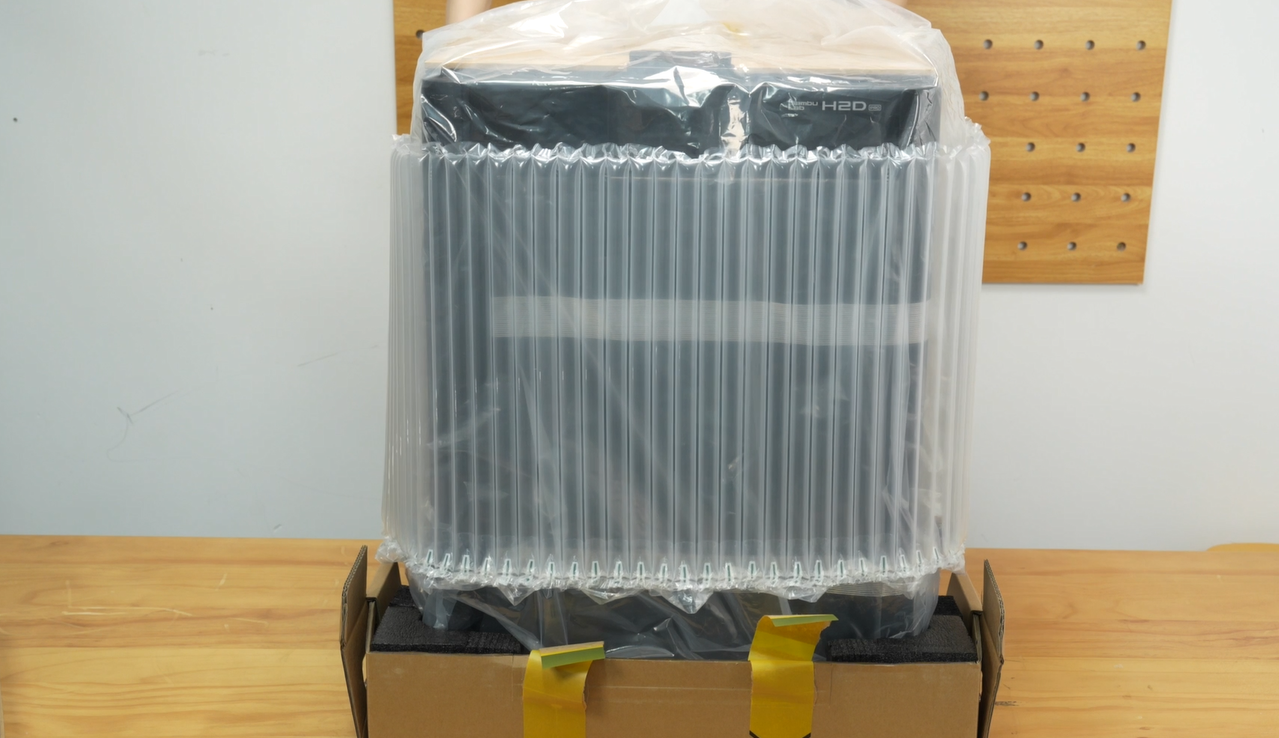

• Colocar las almohadillas de aire alrededor de la impresora;

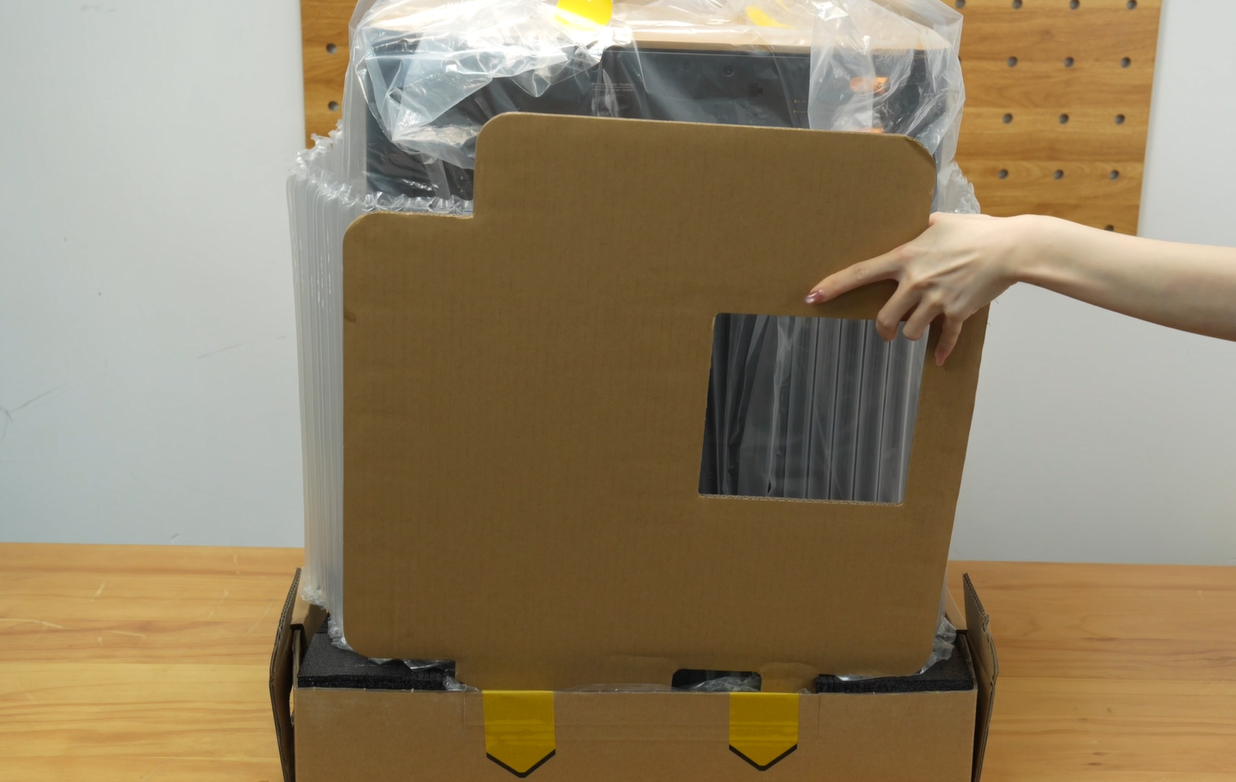

• Colocar el cartón hasta el fondo;

• Organizar los accesorios en la caja de accesorios;

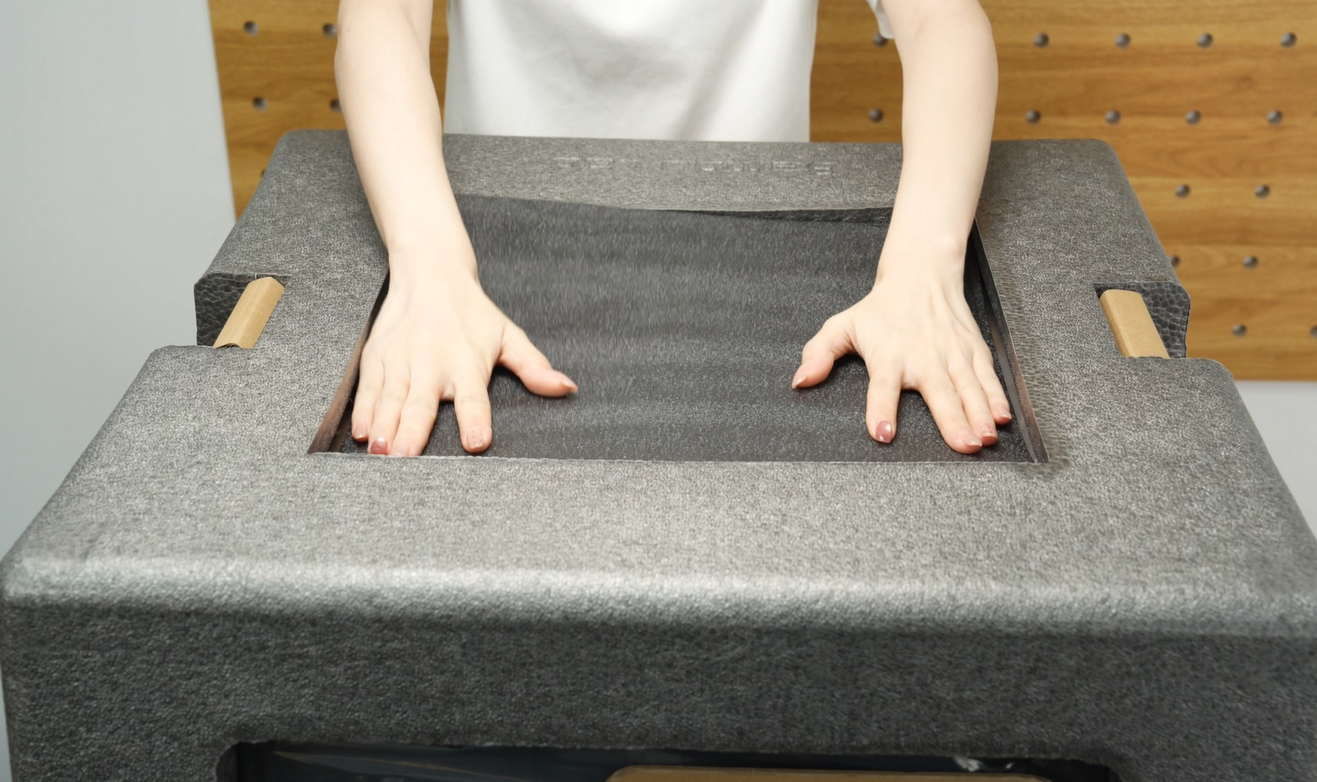

• Reemplazar la almohadilla de espuma superior y colocar la caja de accesorios encima;

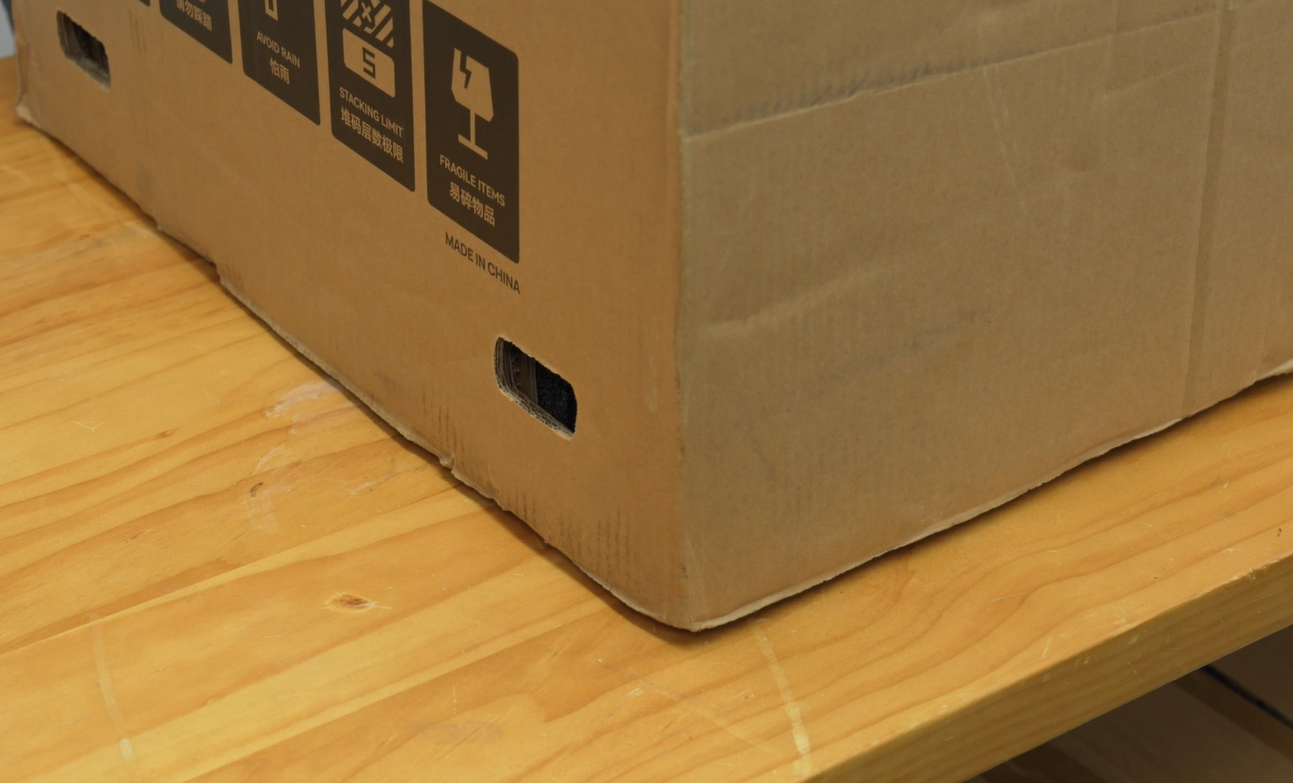

• Colocar la caja exterior y alinear los cuatro agujeros en la parte inferior.

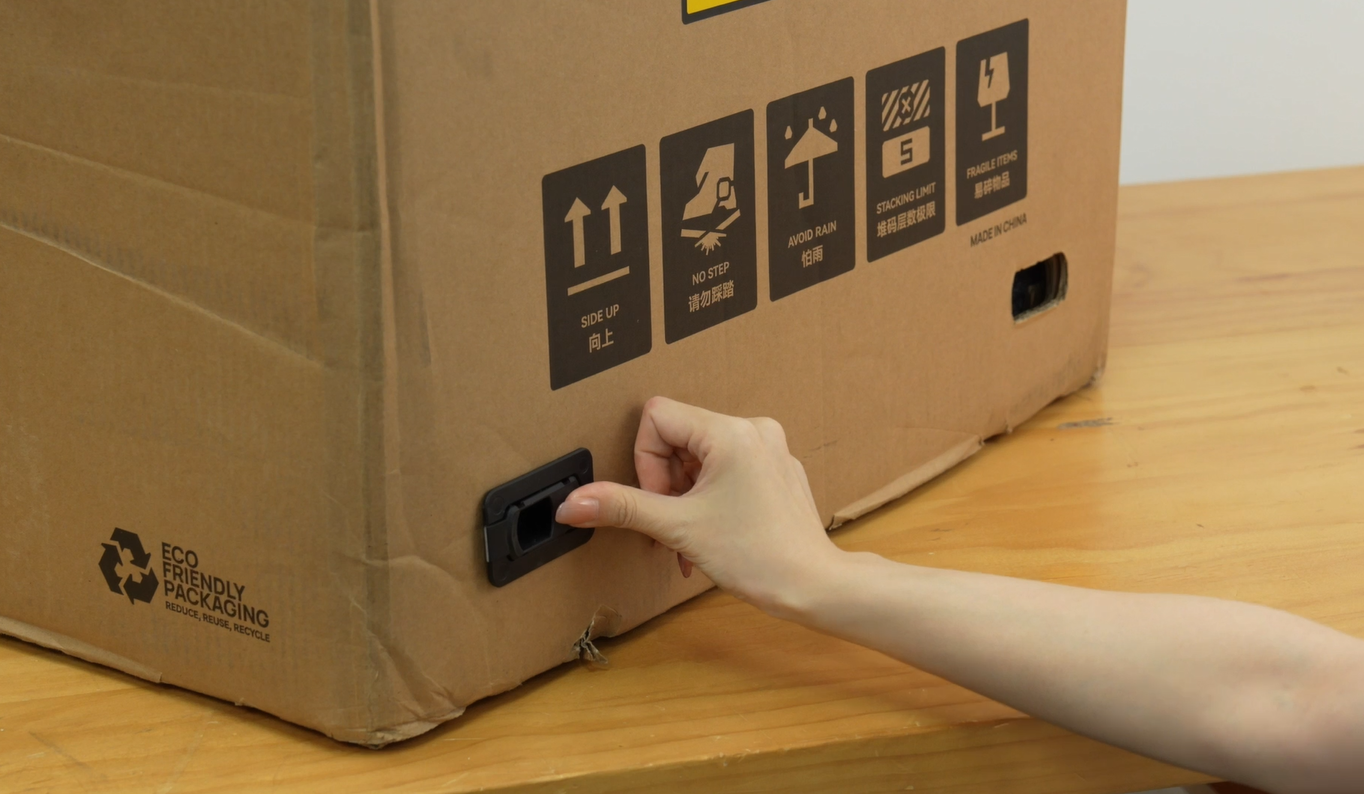

• Instalar los cuatro sujetadores de caja y bloquearlos en su lugar para asegurar la caja exterior.
