¿Qué es la detección de impresión en el aire

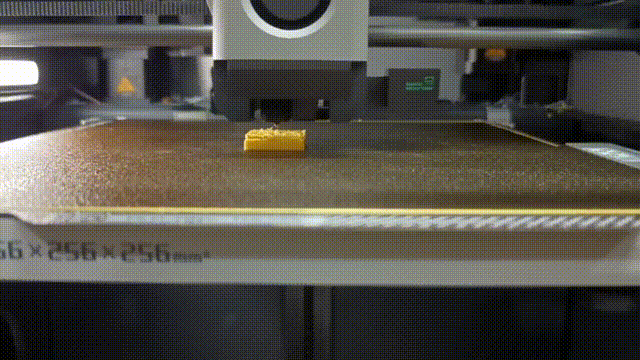

Durante la impresión 3D, ocurre "impresión en el aire" cuando la boquilla no extruye el filamento correctamente debido a obstrucciones, filamento húmedo/irregular o configuraciones de temperatura incorrectas, lo que provoca que la boquilla imprima en el aire. La impresora de la serie H2 utiliza la colaboración de múltiples módulos para detectar impresión en el aire, pausando inmediatamente y solicitando al usuario resolver el problema. Es importante destacar que la H2S no admite la detección por visión de cámara de boquilla para impresión en el aire.
Tres soluciones de detección
1. Detección visual basada en cámara (monitorea la extrusión de boquilla)
Dado que no cuenta con cámara de boquilla, la H2S no admite la detección de impresión en el aire basada en visión.
Funcionamiento
La cámara de boquilla verifica continuamente dos condiciones críticas:
-
No hay extrusión de filamento cuando se espera.
-
La distancia entre la boquilla y el objeto impreso aumenta con el tiempo.
Requisitos

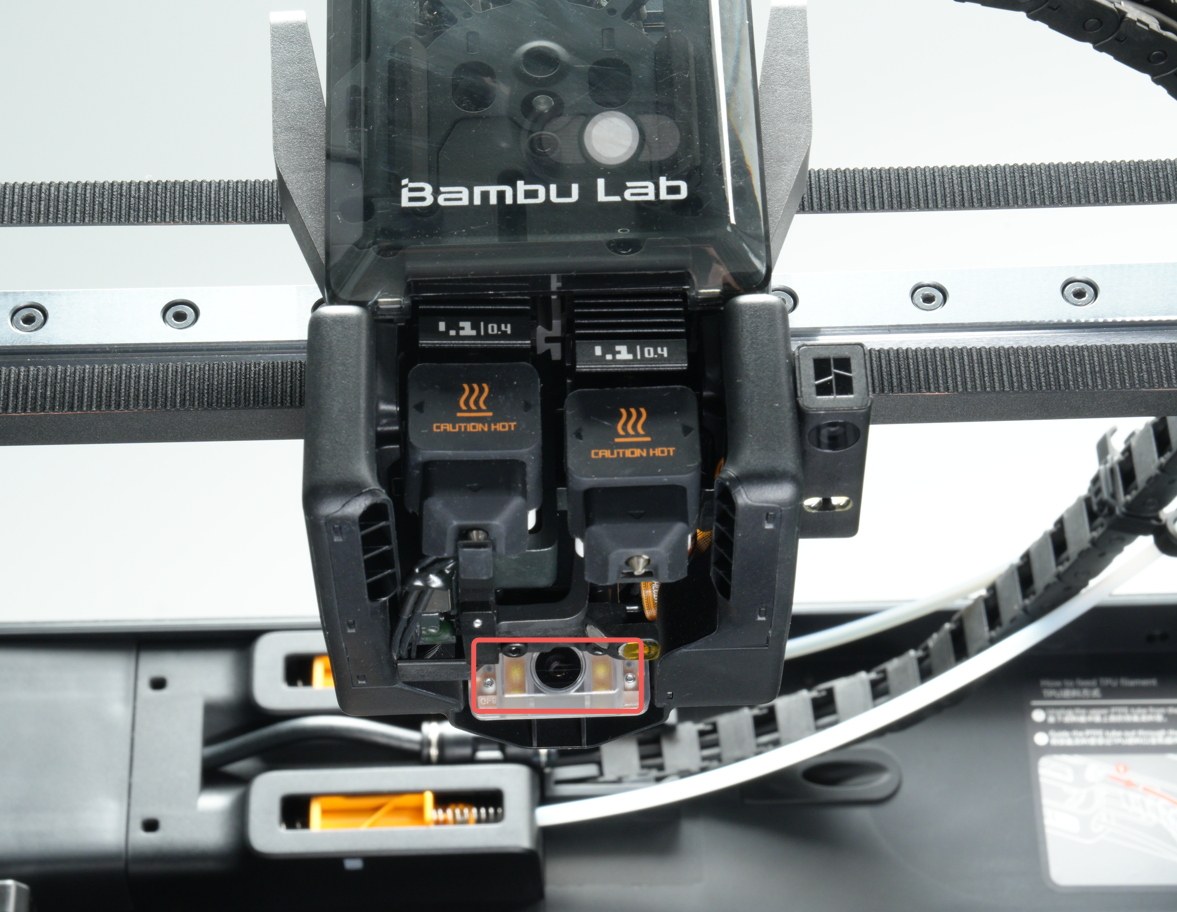

- La impresora debe estar equipada con cámara de boquilla.
Condiciones de uso
-
La cámara de boquilla y la luz auxiliar de iluminación deben funcionar correctamente, con lente limpia.
-

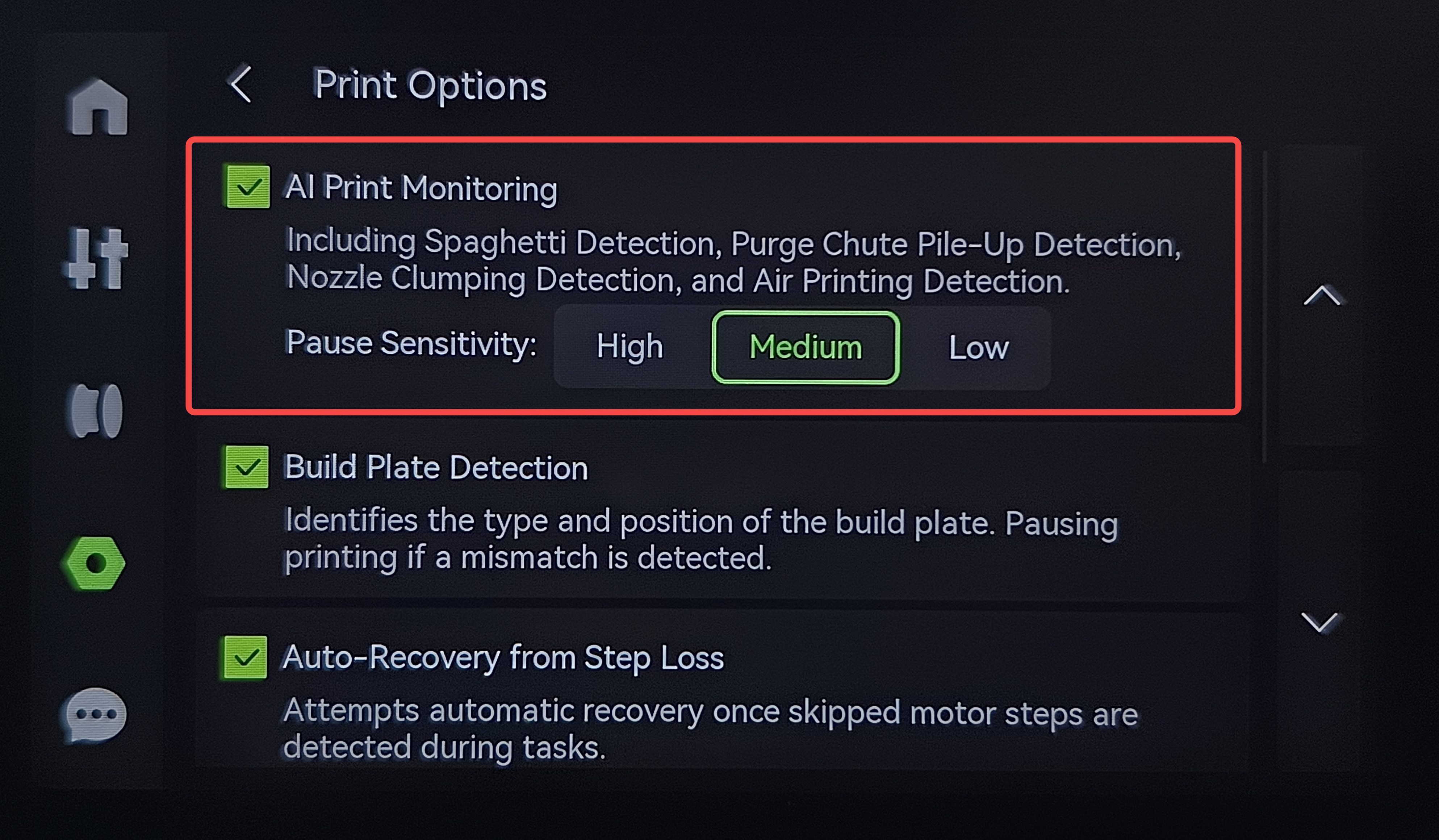

Habilitar la opción "Monitoreo de impresión AI" en la configuración de impresión.
Notas
Alertas falsas: Modelos con desplazamientos largos (ej.: piezas pequeñas dispersas) pueden generar alertas falsas.
Precisión: Debido a la cantidad limitada de datos de entrenamiento en la versión actual del firmware, la precisión de detección se mejora continuamente mediante actualizaciones algorítmicas.
2. Detección basada en AMS (mide la longitud de alimentación de filamento)
Funcionamiento
El AMS monitorea continuamente la longitud de alimentación de filamento durante la impresión:
- Si la longitud de alimentación permanece sin cambios → Se detecta fallo de extrusión → El filamento se corta y retrae automáticamente.
Requisitos
- Habilitado por defecto al usar AMS para impresión.
Notas
Manejo de errores: Al ocurrir un error de impresión en el aire, la impresora corta automáticamente el filamento y lo retrae hacia el AMS. Para resolver:
-
Extraer el filamento del slot correspondiente del AMS.
-
Recortar las secciones dañadas (ej.: filamento desgastado).
-
Volver a insertar el filamento y continuar la impresión.
-
Si persisten errores de extrusión, verificar obstrucciones en la boquilla o atascos en el extrusor.
Verificación post-recuperación:
- Puede aparecer subextrusión en la superficie del modelo debido a la impresión en el aire ocurrida antes de la detección. Inspeccionar la calidad de impresión antes de decidir continuar o reiniciar la tarea.
3. Detección por motor servo de bucle cerrado (siente la resistencia de extrusión)
Funcionamiento
Monitorea la salida de torque del motor servo:
- Alta velocidad de extrusión + bajo torque → Indica deslizamiento de engranajes (ej.: filamento no agarrado o desgastado).
La H2D utiliza un motor servo de bucle cerrado para rastrear el torque en tiempo real. Si la velocidad de extrusión rápida se combina con torque anormalmente bajo, el sistema detecta fallo de extrusión.
Causas comunes:
-
Filamento externo cargado manualmente que activa el sensor de campo magnético pero no es agarrado por los engranajes.
-
Desgaste del filamento reduce su diámetro, impidiendo un agarre adecuado.
Requisitos
- Habilitado por defecto al usar carretes externos.
Condiciones de uso
-
Solo impresión con carretes externos
-
Se requiere boquilla de 0,4 mm (otros tamaños no admitidos)
-
La velocidad de impresión debe ser moderada: La detección requiere una tasa de flujo de impresión >9,6 mm³/s (escenarios de baja velocidad como impresión de capa inicial pueden omitir la detección)
-
Materiales admitidos: PLA, PLA-CF, PETG, PETG-CF
Pasos de solución de problemas:
-
Recortar las secciones dañadas del filamento.
-
Volver a insertar el filamento → Pre calentar la boquilla → Probar manualmente la extrusión.
-
Si falla la extrusión, verificar y limpiar la boquilla/obstrucción en el extrusor.
Notas:
- Menos efectiva para modelos con retracciones frecuentes (ej.: pilares altos y finos).
- Las impresiones post-recuperación pueden mostrar pequeños huecos de material debido a alertas retrasadas (afectado por tipo de material/velocidad). Inspeccionar cuidadosamente la calidad de impresión antes de decidir continuar.
Escenarios de aplicación
En resumen, el sistema activa automáticamente la detección dual según el método de alimentación de material:
Al usar AMS:
-
Detección por cámara: Monitorea el estado de extrusión de boquilla. (No incluye H2S)
-
Seguimiento de alimentación de AMS: Mide con precisión la longitud de alimentación de filamento.
Al usar carretes externos:
-
Detección por cámara: Monitorea el estado de extrusión de boquilla. (No incluye H2S)
-
Detección de torque del motor: Rastrea los cambios en la resistencia de extrusión.
Al combinar dos métodos de detección, la serie H2 garantiza mayor sensibilidad a la impresión en el aire en ambos escenarios, mejorando significativamente la confiabilidad y tasas de éxito de impresión.
