Contenido del Kit
Las poleas de seguimiento del eje X se encuentran en ambos lados del eje y constan de 1 cojinete, 2 arandelas de grafito y 1 tornillo.
Cuándo utilizar esta guía
- Ruido anormal proveniente de la polea de seguimiento del marco
- Polea de seguimiento o su cojinete dañados
Advertencia de seguridad
Recordatorio importante!
Antes de realizar cualquier mantenimiento en la impresora y sus componentes electrónicos, incluido el cable del cabezal, apague la impresora y desconéctela de la fuente de alimentación para evitar cortocircuitos que puedan causar daños adicionales en los componentes electrónicos o riesgos de seguridad.
Al realizar mantenimiento o solución de problemas, confirme las temperaturas del hotend y la cama caliente para evitar operar a altas temperaturas. Si es necesario operar a altas temperaturas, use guantes resistentes al calor para garantizar un mantenimiento seguro y efectivo.
Si tiene preguntas sobre esta guía, haga clic aquí para contactar al soporte técnico en línea (disponible de 9:00 a 21:00). Responderemos de forma oportuna y le brindaremos la asistencia que necesita.
Pasos para la retirada
Paso 1: Aflojar los tornillos de tensión
Los tornillos de sujeción del tensor se encuentran en la placa trasera. Afloje los 4 tornillos marcados en la imagen; no los retire.
Paso 2: Retirar el soporte de la correa

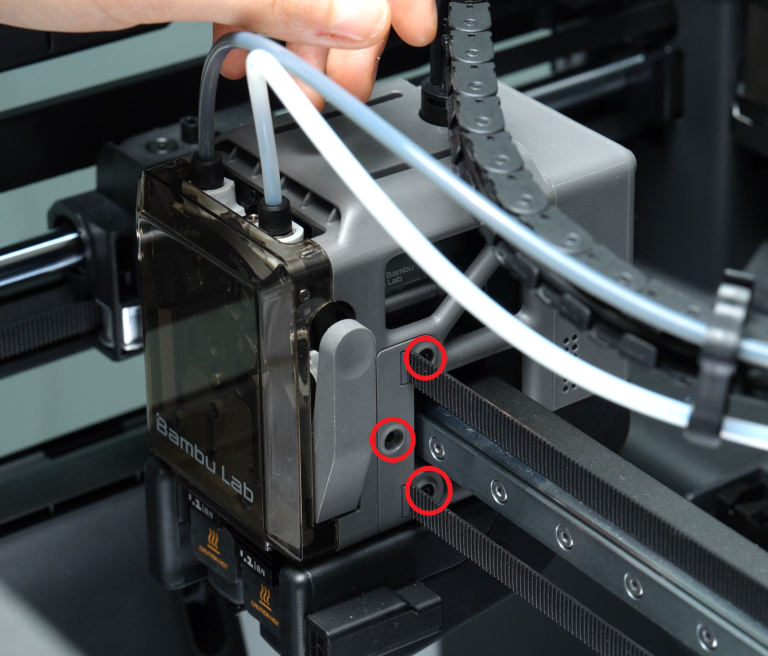

Use una llave allen H2.0 para retirar los 3 tornillos (M3x8) que fijan el soporte de la correa en el cabezal, luego extraiga el soporte de correa derecho del cabezal.
Paso 3: Retirar las cubiertas de luz LED

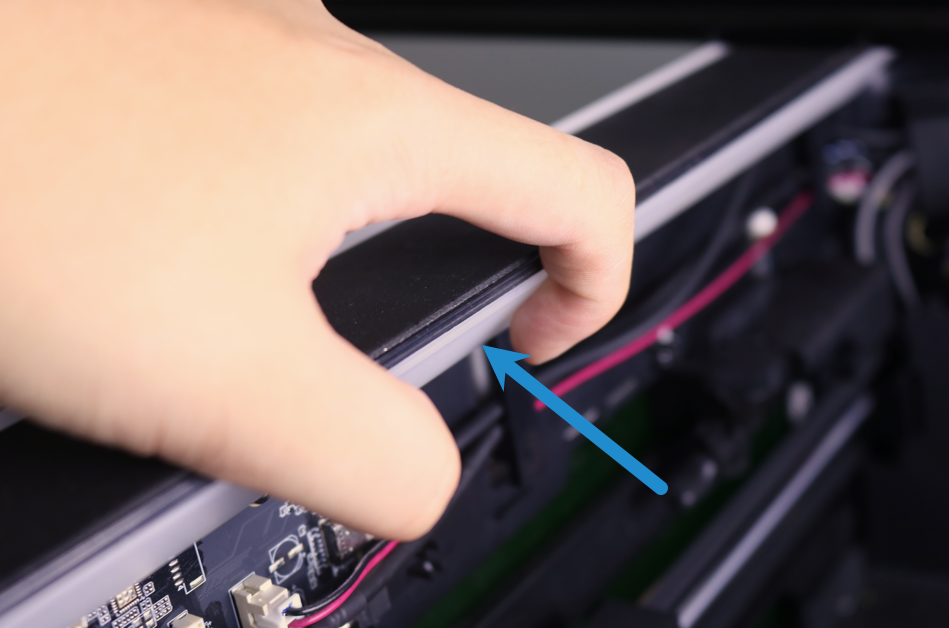

Use una espátula para sacar con cuidado las cubiertas de luz LED izquierda y derecha, luego retire las mismas.
Paso 4: Retirar la polea de seguimiento superior
Use la llave allen de mango largo incluida para perforar la espuma en los agujeros reservados en ambos lados.
No gire el tornillo con un ángulo para evitar desgastarlo.
Inserte un destornillador por el agujero reservado y afloje el tornillo de fijación.
Retire la polea de seguimiento y las arandelas de grafito.
Paso 5: Retirar la polea de seguimiento inferior
Afloje el tornillo de fijación.
Extraiga la polea de seguimiento y las arandelas.

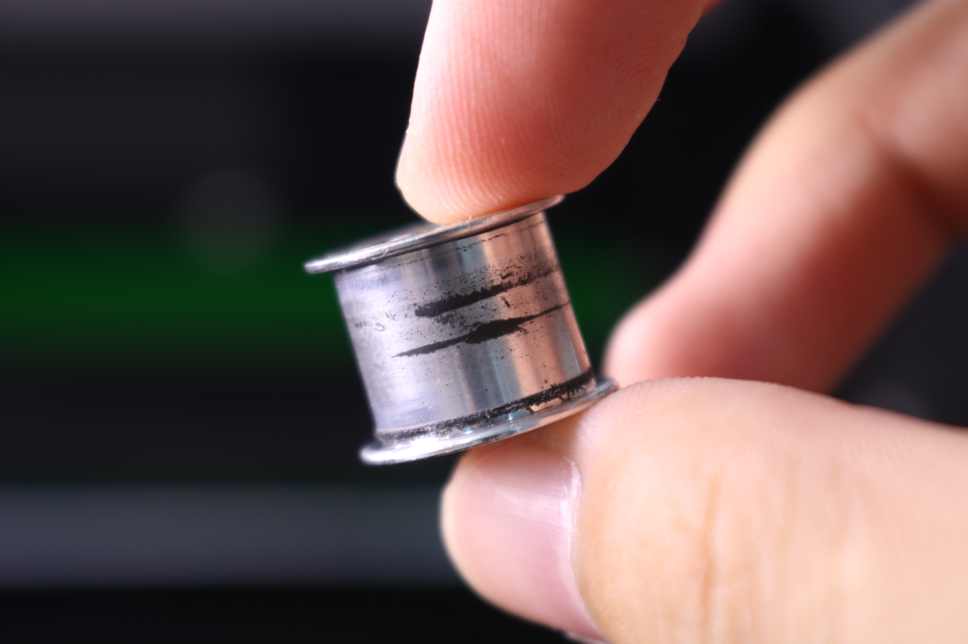

Si la polea de seguimiento retirada no está dañada pero está sucia, límpiala de inmediato.
Pasos para la instalación
Paso 1: Instalar la polea de seguimiento inferior
Coloque la arandela de grafito en el cojinete de la polea de seguimiento y aplique una pequeña cantidad de lubricante o grasa para evitar que la arandela se deslice.
Inserte cuidadosamente la polea de seguimiento inferior izquierda desde el lado dentado de la correa y la polea de seguimiento inferior derecha desde el lado liso de la correa.
Ajuste el tornillo de fijación.
Paso 2: Instalar la polea de seguimiento superior
Inserte la polea de seguimiento izquierda desde el lado liso de la correa y la polea de seguimiento derecha desde el lado dentado de la correa.
Ajuste el tornillo de fijación:
Paso 3: Instalar el soporte de la correa

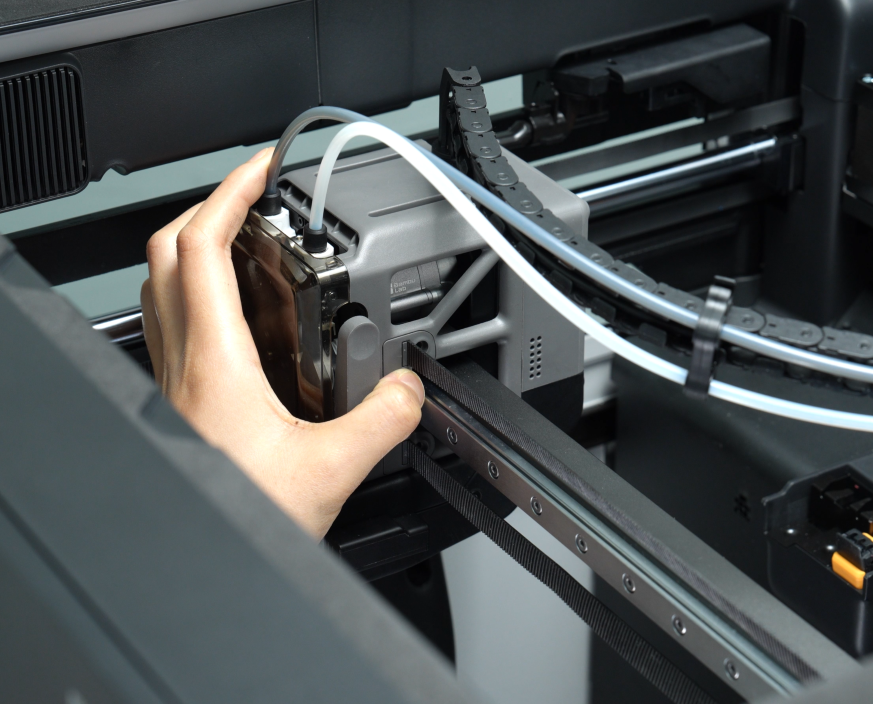

Empuje el soporte de la correa hacia adentro con la mano, luego use una llave allen H2.0 para ajustar los 3 tornillos (M3x8). Se recomienda ajustar primero el tornillo central.
Paso 4: Instalar las cubiertas de luz LED
Encaje las cubiertas en su posición y presione suavemente para asegurar que los pasadores de bloqueo se enganchen.
Paso 5: Ajustar los tornillos de tensión
Mueva el cabezal hacia adelante y hacia atrás para confirmar un movimiento suave, luego ajuste los tornillos del tensor.
Calibración

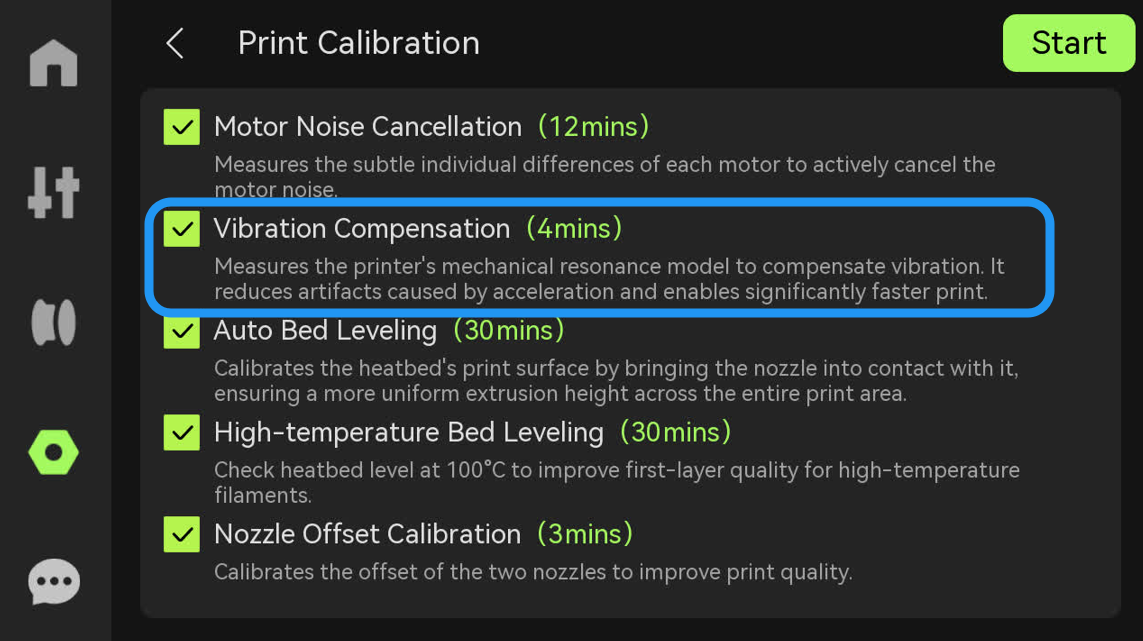

Realice la calibración de compensación de vibraciones mediante la pantalla táctil.
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste, envíe una solicitud de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y le brindará asistencia detallada. También puede visitar Bambu AI, que responde de inmediato a preguntas comunes y le brinda orientación operativa.
