Nota: Esta página utiliza la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para el H2C.
Tubo PTFE
El Tubo PTFE de la Impresora H2D se utiliza para conectar el buffer a la cabeza de impresión (ambas entradas de alimentación izquierda y derecha). Ayuda a guiar y entregar el filamento desde el buffer a la cabeza de impresión durante el proceso de impresión.
Tenga en cuenta que los tubos PTFE son consumibles y están sujetos a desgaste, ya que pueden rozar contra el filamento con el tiempo. Recomendamos verificar los tubos PTFE en busca de desgaste durante el mantenimiento de la impresora.
- Tubo PTFE blanco: 610 mm
- Tubo PTFE negro: 590 mm
Cuándo reemplazar
- Los tubos PTFE están desgastados
Herramientas y materiales necesarios
- Tubos PTFE nuevos
Puede adquirirlos en nuestra tienda aquí: Tubo PTFE para Impresora H2D
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los componentes electrónicos de la impresora y los cables de la cabeza de impresión. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es fundamental apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto de su problema y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.
Desconectar los tubos PTFE

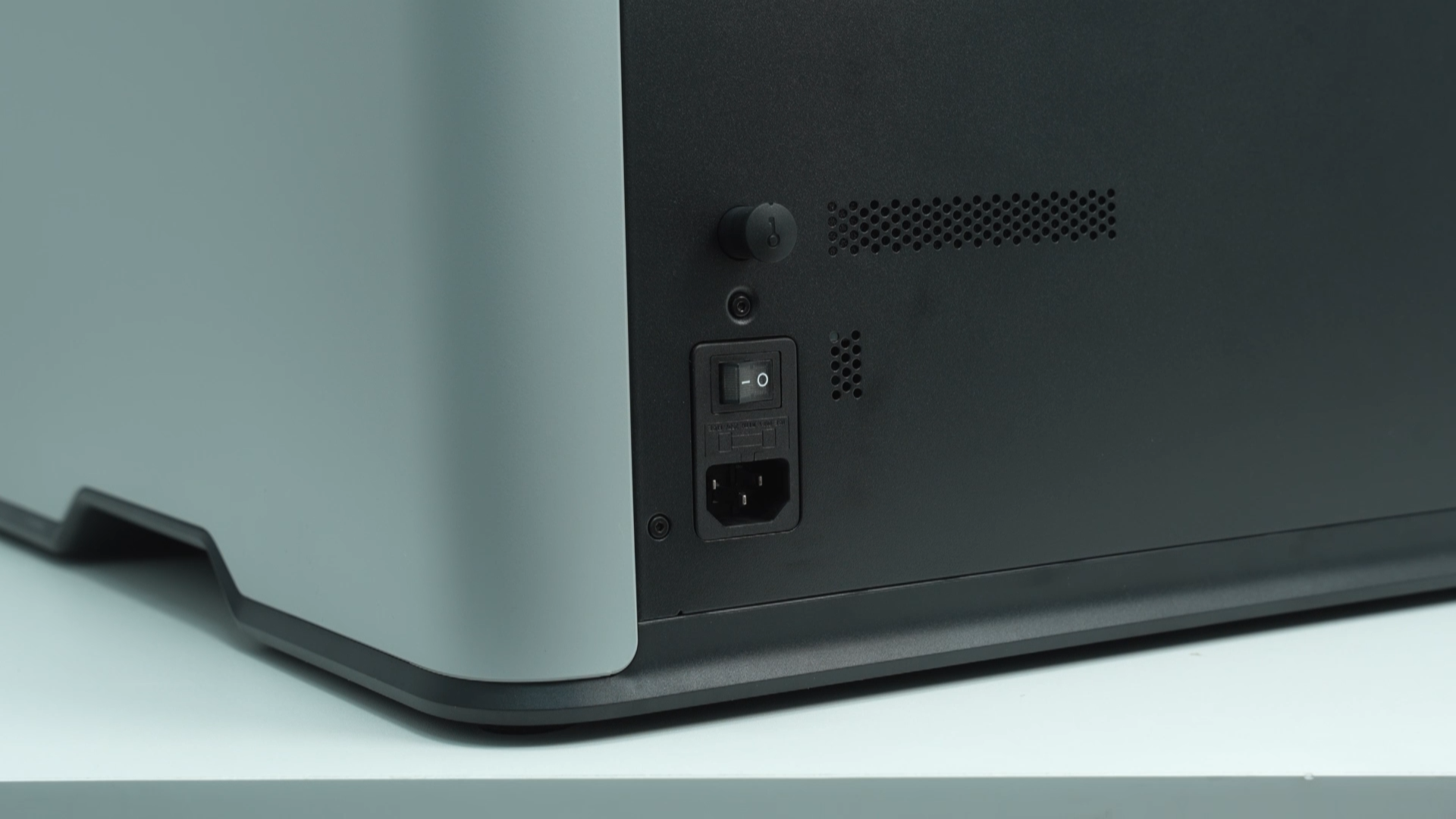

Paso 1: Apague la alimentación de la impresora y retire el tubo PTFE externo
Presione el anillo exterior negro del conector neumático, luego desbloquee y extraiga el tubo PTFE.
Paso 2: Desconectar los tubos PTFE dentro de la cámara
Presione el anillo exterior negro para desbloquear los dos conectores ubicados sobre el extrusor.

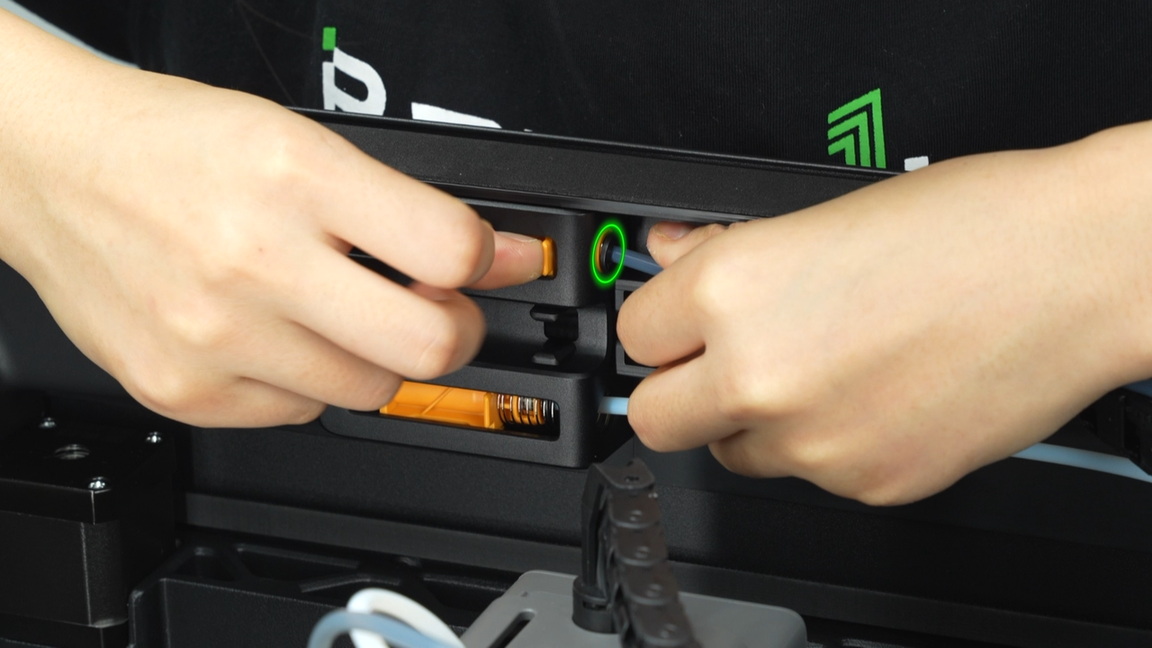

Presione el anillo exterior negro para desbloquear los dos conectores en los extremos superior e inferior del buffer. El conector del buffer se puede empujar hacia la derecha para facilitar su desbloqueo.
Extraiga los dos tubos PTFE izquierdo y derecho.
Conectar los tubos PTFE

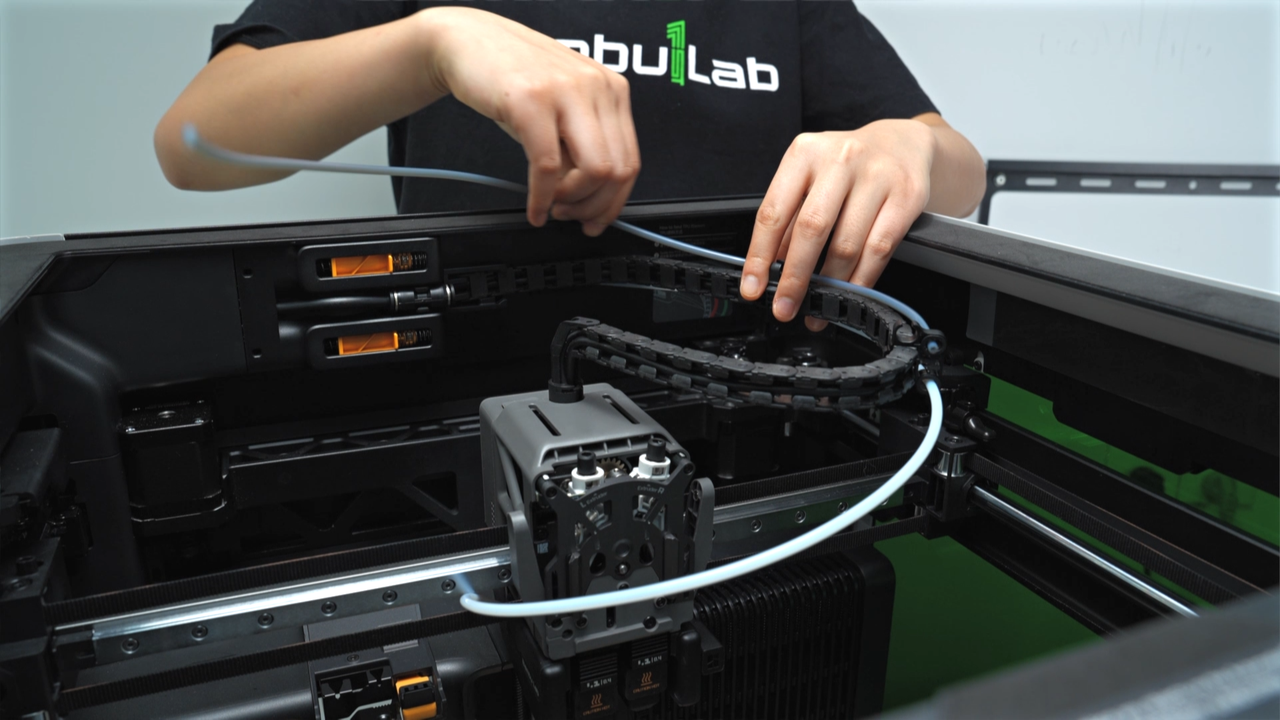

Pase los dos tubos PTFE a través de los agujeros en el lateral de la hebilla de la cadena de cables.

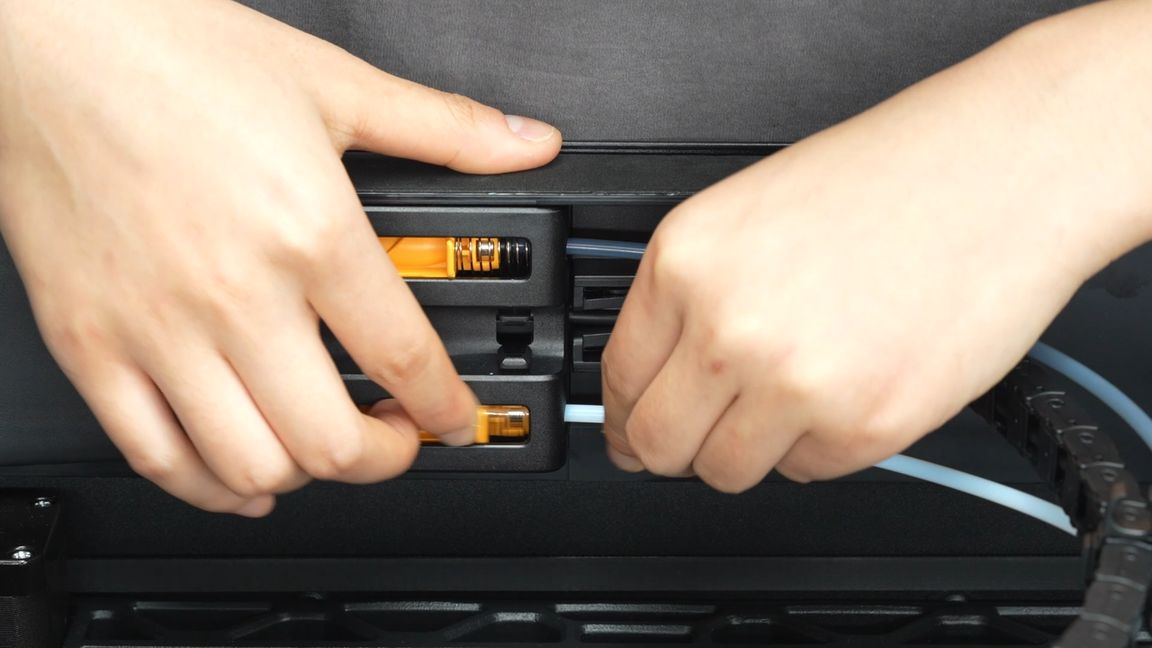

Inserte los tubos PTFE en los dos conectores neumáticos en un lado del buffer.
Luego inserte el otro extremo del tubo PTFE en los dos conectores neumáticos ubicados sobre el extrusor.

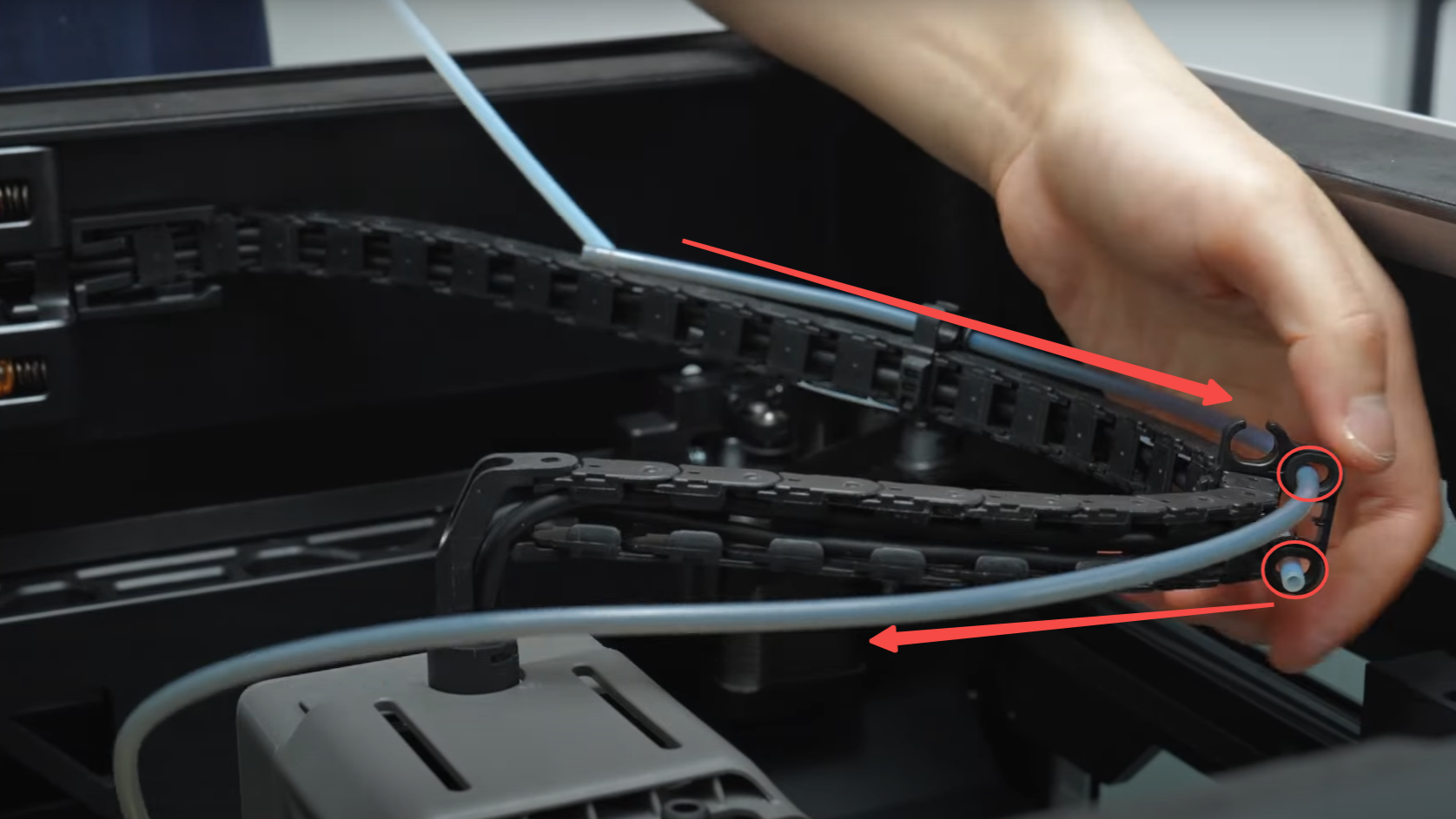

Tenga en cuenta que el tubo PTFE ubicado sobre la cadena de cables debe conectarse al extrusor derecho, y el tubo PTFE ubicado debajo de la cadena de cables debe conectarse al extrusor izquierdo.
