Tubo PTFE desde AMS 2 Pro hasta impresora H2D
Existen dos tubos en total, conectando el AMS 2 Pro y la H2D respectivamente, así como el buffer y el cabezal.
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónica de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la ejecución de esta guía, recomendamos presentar un ticket técnico respecto a su problema y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.
Retirar el tubo
Retirar el tubo que conecta el AMS 2 Pro y la H2D

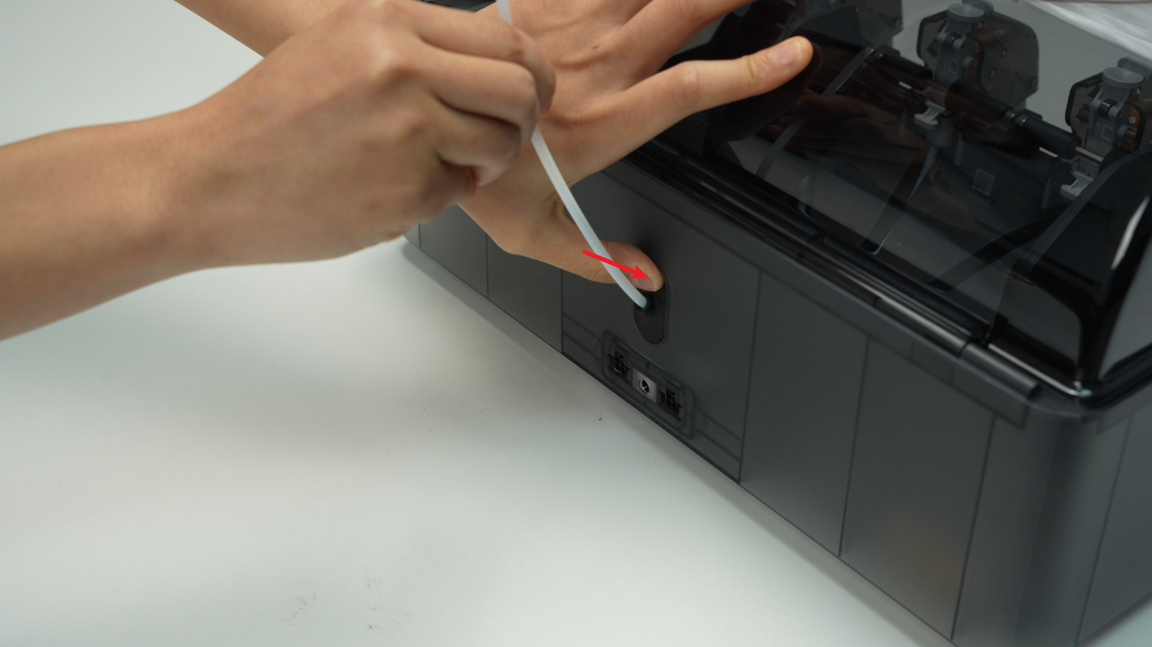

- Presione el botón de liberación del tubo PTFE desde la parte trasera del AMS para desbloquear el acoplamiento, luego extraiga el tubo PTFE desde la parte trasera del AMS.
- Presione el acoplamiento y extraiga el tubo del acoplador.
Retirar el tubo que conecta el buffer y el cabezal
- Presione el anillo exterior negro para desbloquear los dos acoplamientos situados por encima del extrusor.
- Presione el anillo exterior negro para desbloquear los dos acoplamientos en los extremos superior e inferior del buffer. El acoplamiento del buffer se puede empujar hacia la derecha para facilitar su desbloqueo.
- Extraiga los dos tubos PTFE situados a la izquierda y derecha.
Conectar el tubo
Conectar el tubo entre el AMS 2 Pro y la H2D

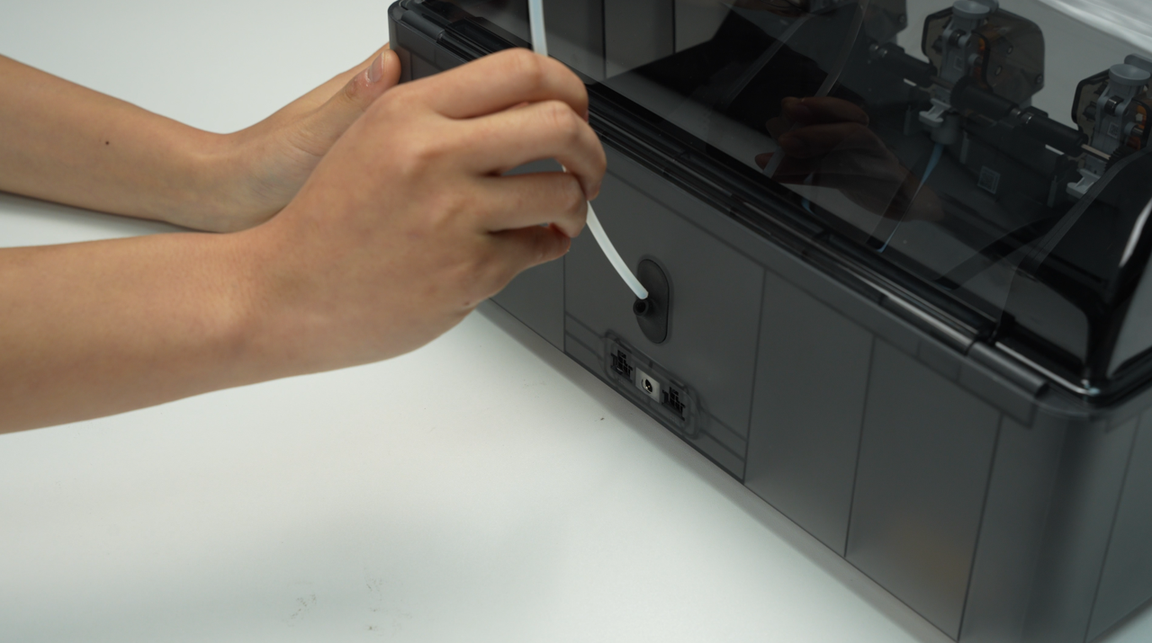

- Introduzca el tubo PTFE desde la parte trasera del AMS. Tras la instalación, tire del tubo PTFE para confirmar que está fijado.

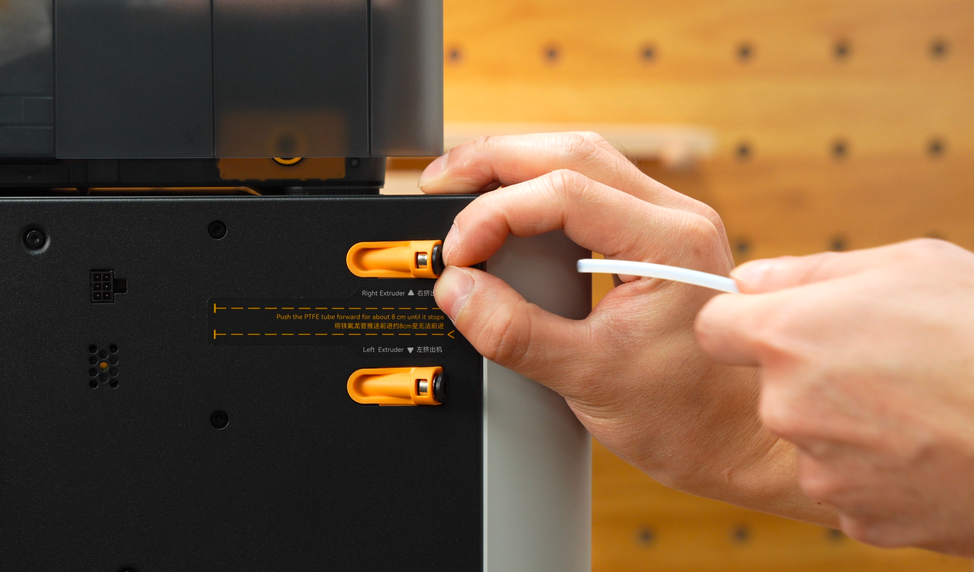

- Inserte el otro extremo en cualquier acoplador de la impresora. Empuje hasta que el tubo no pueda avanzar más. El tubo está completamente insertado si se puede ver desde la ventana en el buffer.
Conectar el tubo que conecta el buffer y el cabezal
- Pase el tubo PTFE por los agujeros en el lateral de la hebilla de la cadena de cables.
- Inserte los tubos PTFE en el acoplador neumático en un lado del buffer.
- A continuación, inserte el otro extremo del tubo PTFE en el acoplador neumático situado por encima del extrusor.
Tenga en cuenta que el tubo PTFE situado por encima de la cadena de cables debe conectarse al extrusor derecho, y el tubo PTFE situado por debajo de la cadena de cables debe conectarse al extrusor izquierdo.
