Soporte de imán para bloqueador de boquilla
El soporte de imán para bloqueador de boquilla se instala en la parte inferior del cabezal. Cuenta con 3 imanes para asegurar el bloqueador de boquilla en su lugar. Los detalles del soporte de imán para bloqueador de boquilla y sus accesorios son los siguientes:
-
Soporte de imán para bloqueador de boquilla * 1
-
Tornillos M2.5 (utilizados para fijar el soporte de imán para bloqueador de boquilla) * 2
-
Tornillo de ajuste * 1 (aplicable al soporte de imán para bloqueador de boquilla Versión 2)
📌Nota: El procedimiento de reemplazo difiere ligeramente entre las versiones del soporte. Consulte los pasos de reemplazo correspondientes a su versión específica.
Cuándo usar
- El soporte de imán para bloqueador de boquilla está dañado.
Herramientas y materiales necesarios
-
Nuevo soporte de imán para bloqueador de boquilla
-
Llave Allen H2.0
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitarse si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier inquietud o pregunta sobre la aplicación de esta guía, recomendamos presentar un ticket técnico respecto a su problema y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.
Reemplazar soporte de imán para bloqueador de boquilla Versión 1
Retirar el soporte de imán para bloqueador de boquilla

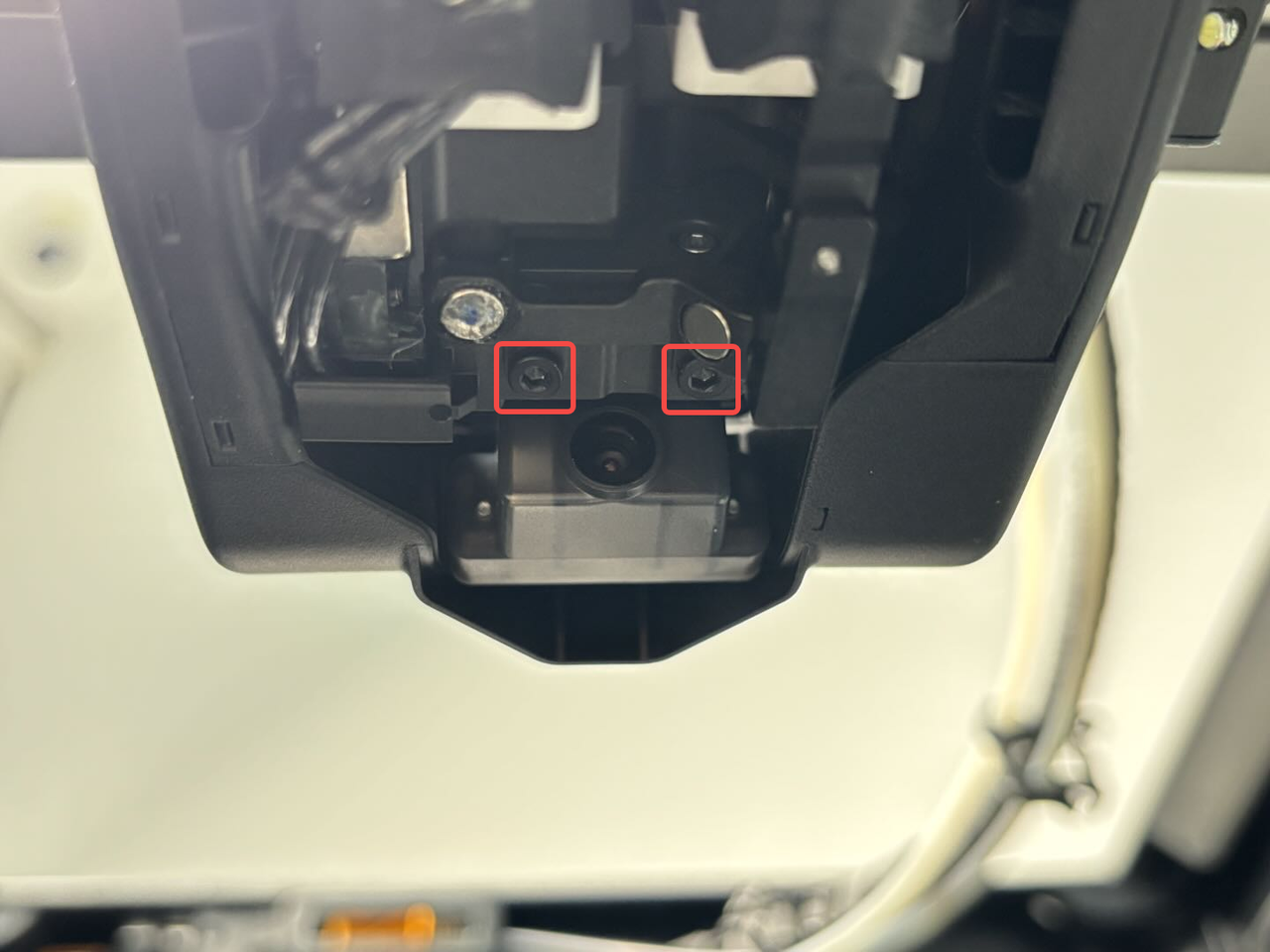

Utilice la llave Allen H2.0 para retirar los 2 tornillos de fijación del soporte de imán para bloqueador de boquilla. Luego, retire el soporte de imán para bloqueador de boquilla.
Instalar el soporte de imán para bloqueador de boquilla
Consulte el diagrama de posicionamiento a continuación y alinee el soporte de imán para bloqueador de boquilla con los agujeros de tornillo en el cabezal. Luego, utilice la llave Allen H2.0 para ajustar los 2 tornillos de fijación.
Reemplazar soporte de imán para bloqueador de boquilla Versión 2
Retirar el soporte de imán para bloqueador de boquilla
Utilice la llave Allen H2.0 para retirar los 2 tornillos de fijación del soporte de imán para bloqueador de boquilla. Luego, retire el soporte de imán para bloqueador de boquilla.
Instalar el soporte de imán para bloqueador de boquilla
Paso 1. Ajustar un tornillo y un tornillo de ajuste

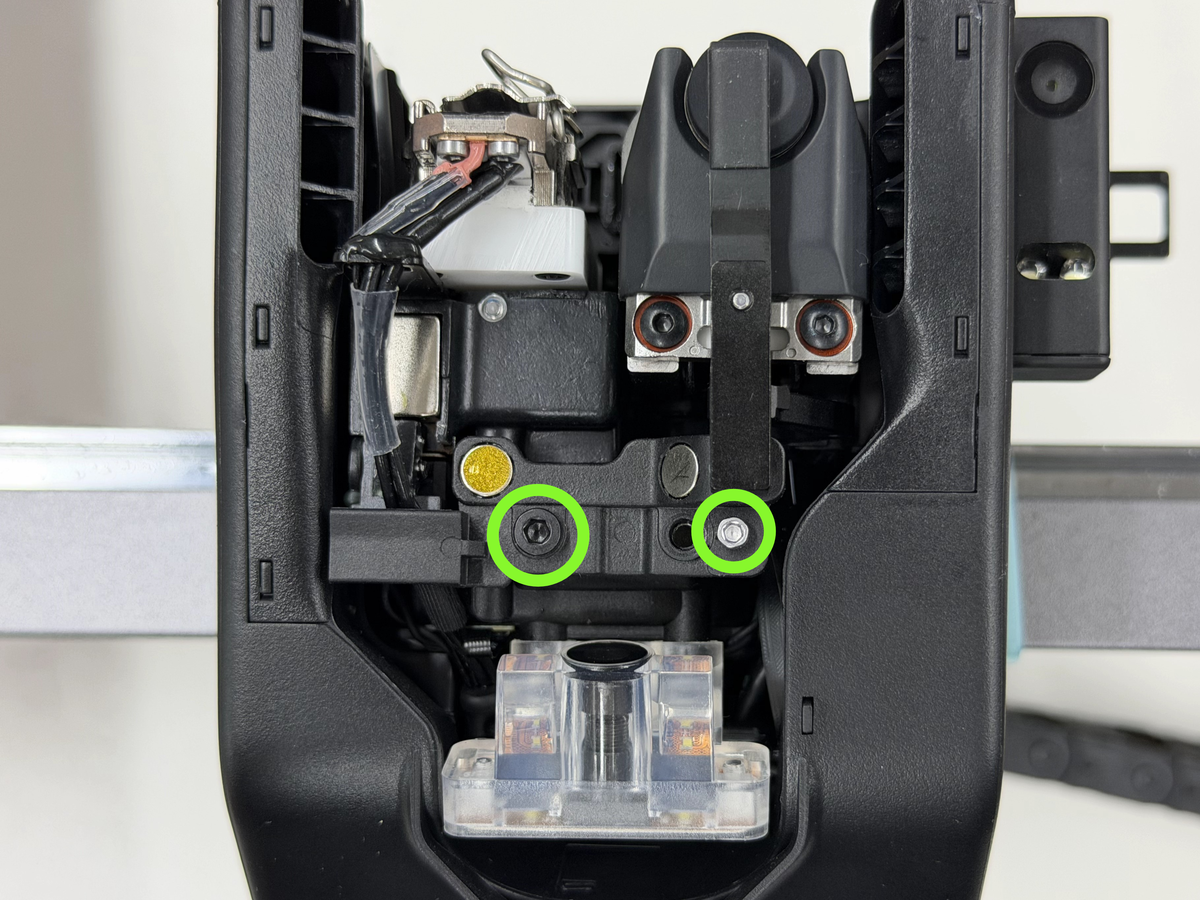

Primero, alinee el soporte de imán para bloqueador de boquilla con los agujeros de tornillo en el cabezal, utilizando la orientación mostrada en la imagen a continuación.
Luego, utilice una llave Allen H2.0 para ajustar el tornillo negro indicado en la imagen a continuación, seguido de una llave Allen H1.5 para ajustar el tornillo de ajuste plateado.
Paso 2. Ajustar la tensión del tornillo de ajuste

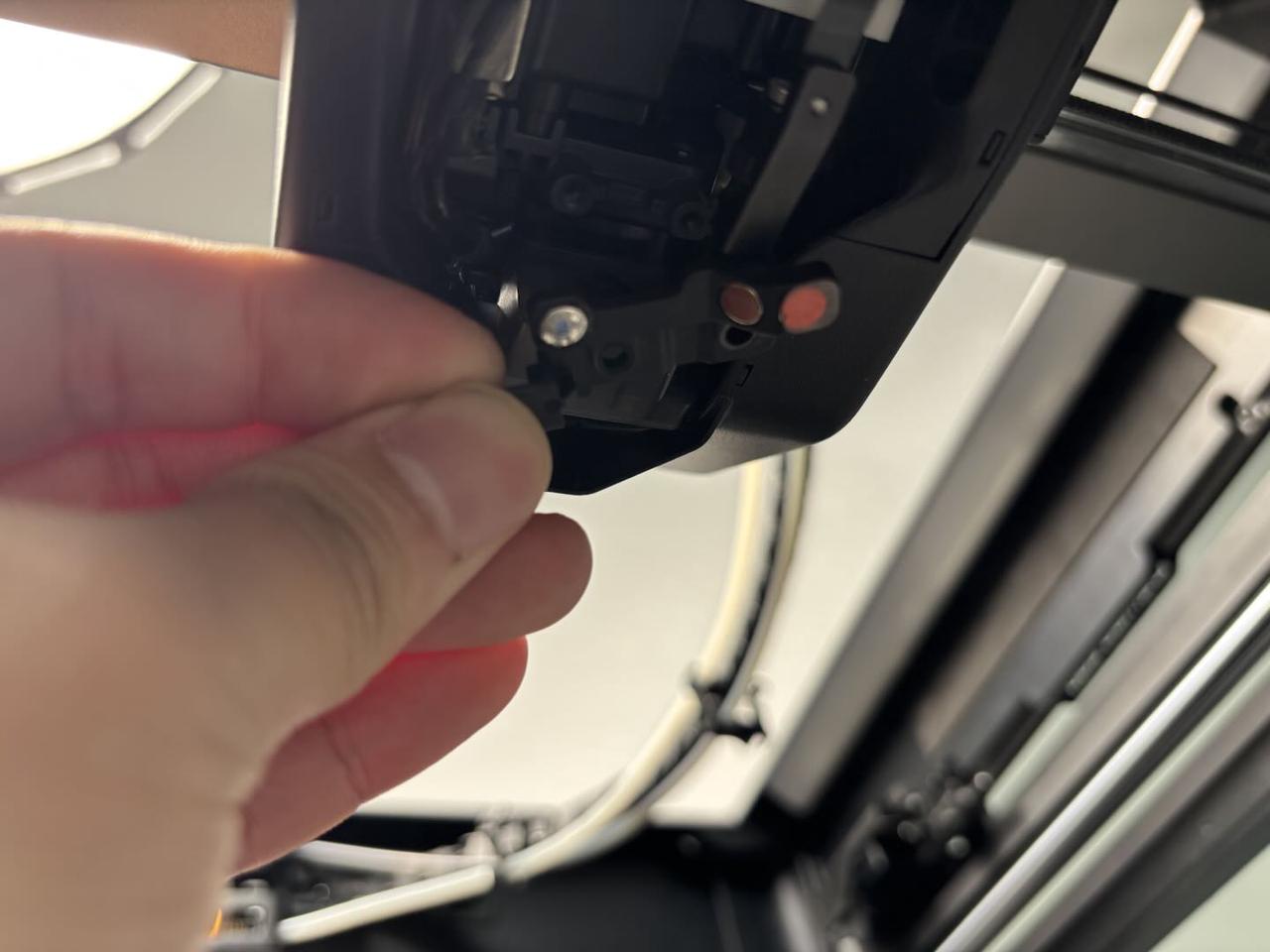

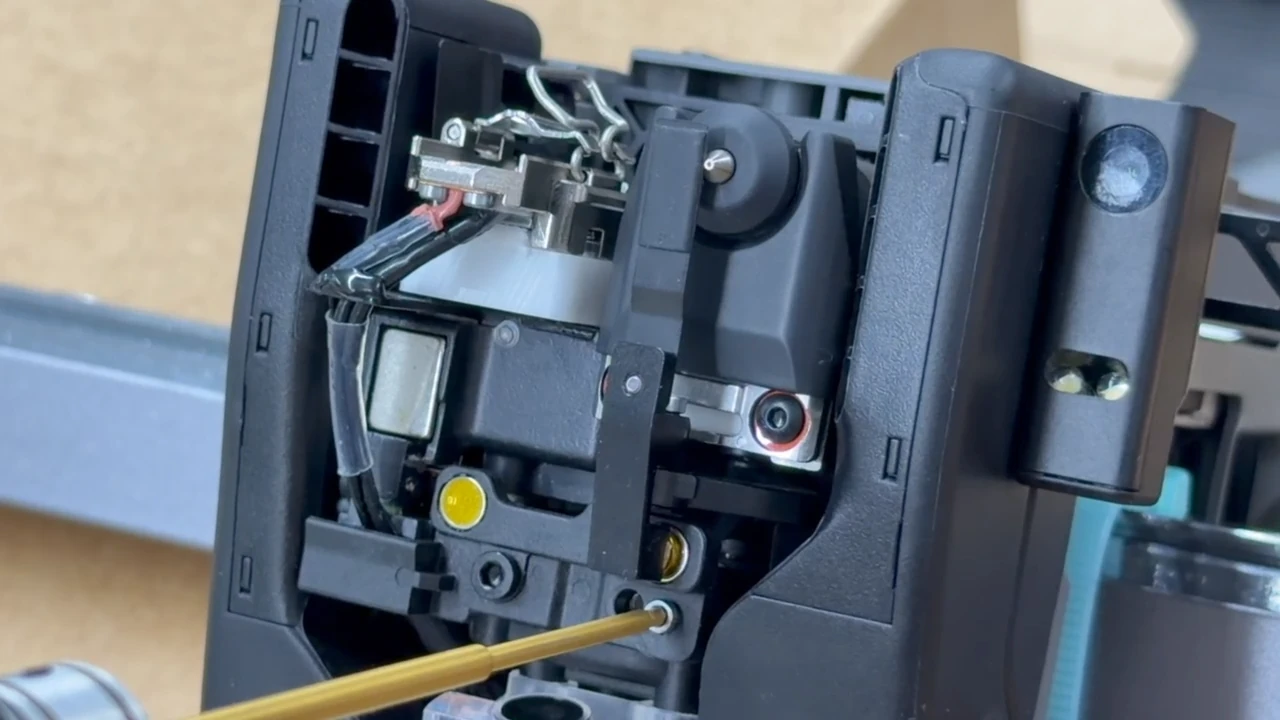

Ajuste la tensión del tornillo de ajuste hasta que la placa bloqueadora pueda adherirse apenas al imán del soporte, como se muestra en la animación a continuación.
Paso 3. Ajustar el tornillo central

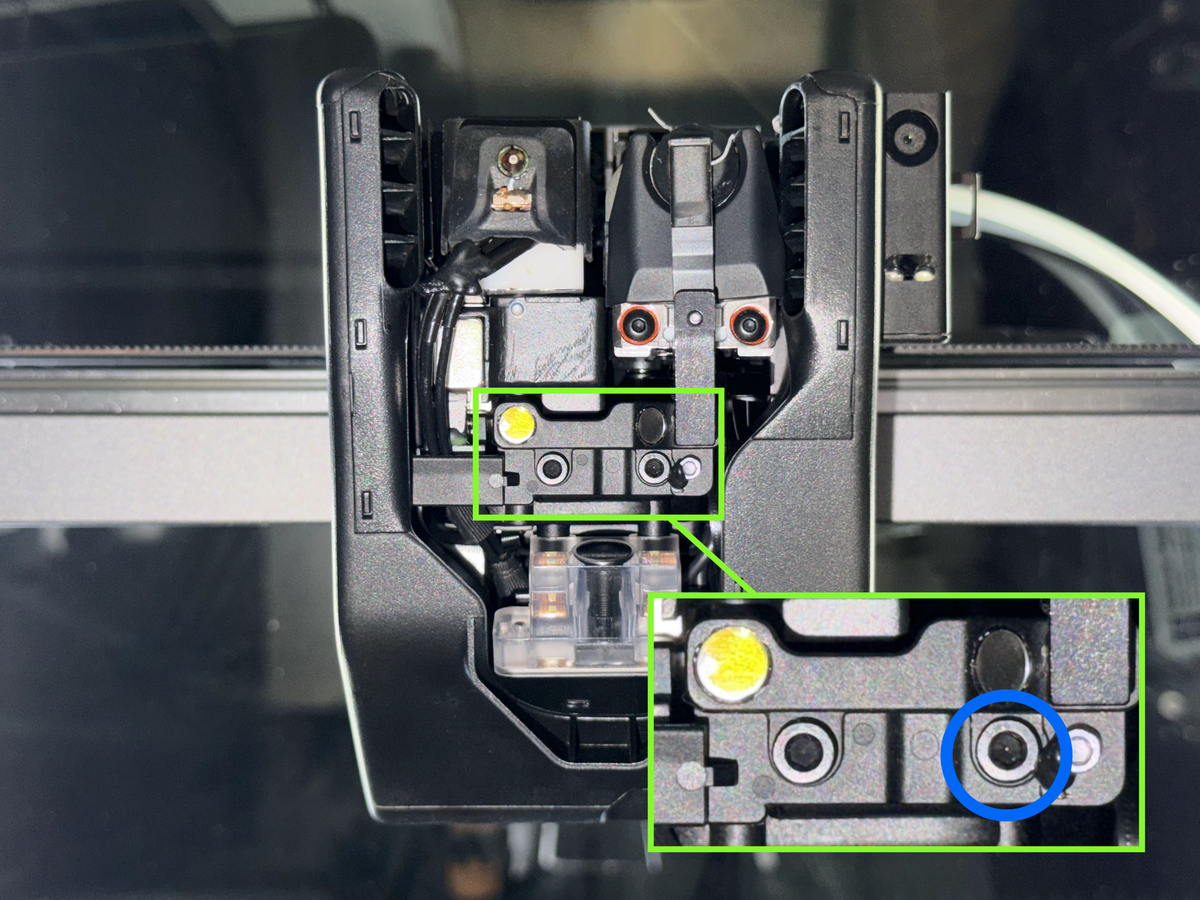

Una vez que el tornillo de ajuste haya sido ajustado adecuadamente, utilice una llave Allen H2.0 para ajustar el tornillo negro central (resaltado en azul en la imagen a continuación).
Verificar la funcionalidad
Conecte la alimentación y encienda la impresora.
Haga clic para cambiar el hotend. Asegúrese de que el componente bloqueador de boquilla oscile correctamente y esté adherido de forma segura por el soporte de imán para bloqueador de boquilla.
