Nota: Esta página utiliza la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para el H2S y el H2C.
Puerta de vidrio frontal/Ventana de seguridad láser frontal
La Puerta de vidrio frontal/Ventana de seguridad láser frontal se instala frente a la impresora. El color de la puerta de vidrio frontal es negro, y el color de la ventana de seguridad láser frontal es verde. Por lo tanto, existen 2 tipos de piezas de repuesto para la puerta frontal del H2D. Puede elegir las piezas de repuesto correspondientes según sus necesidades:

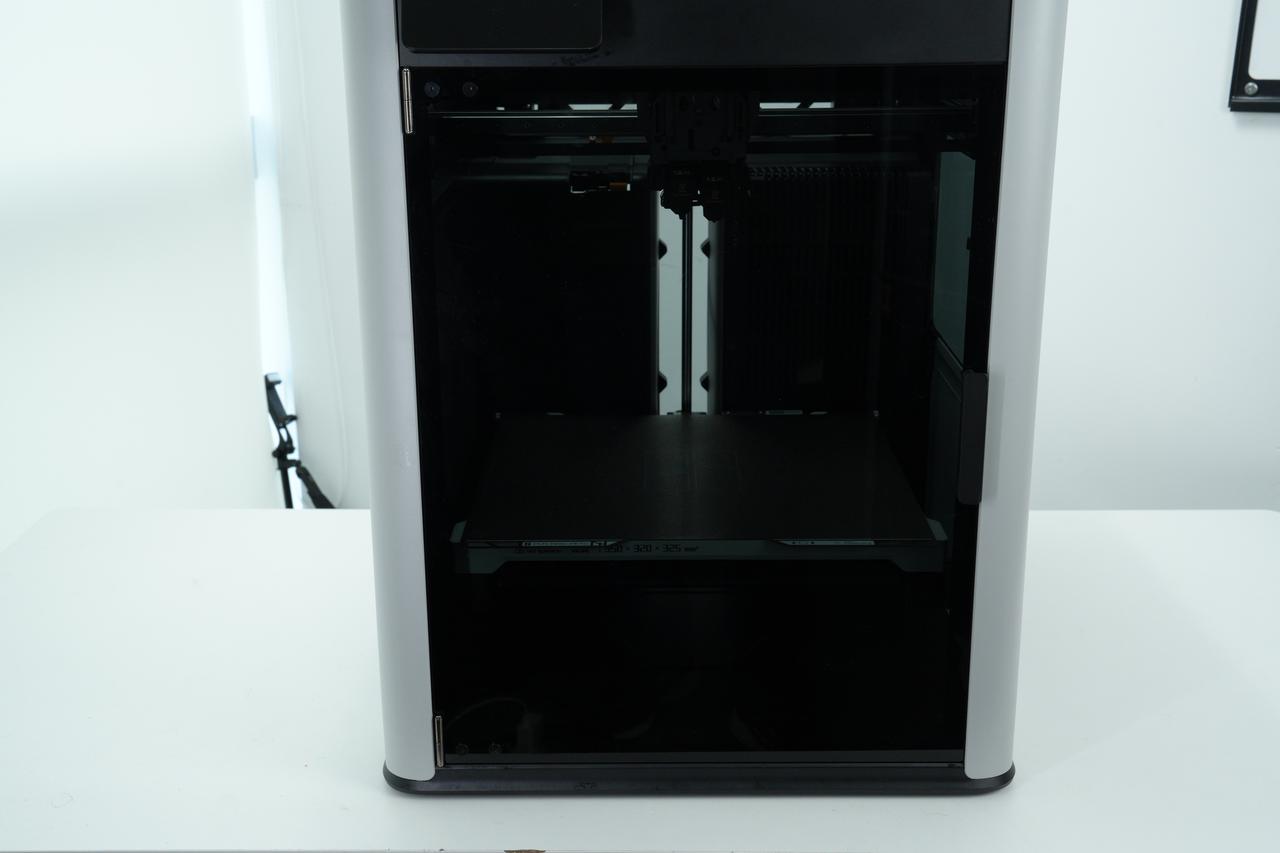

Puerta de vidrio frontal

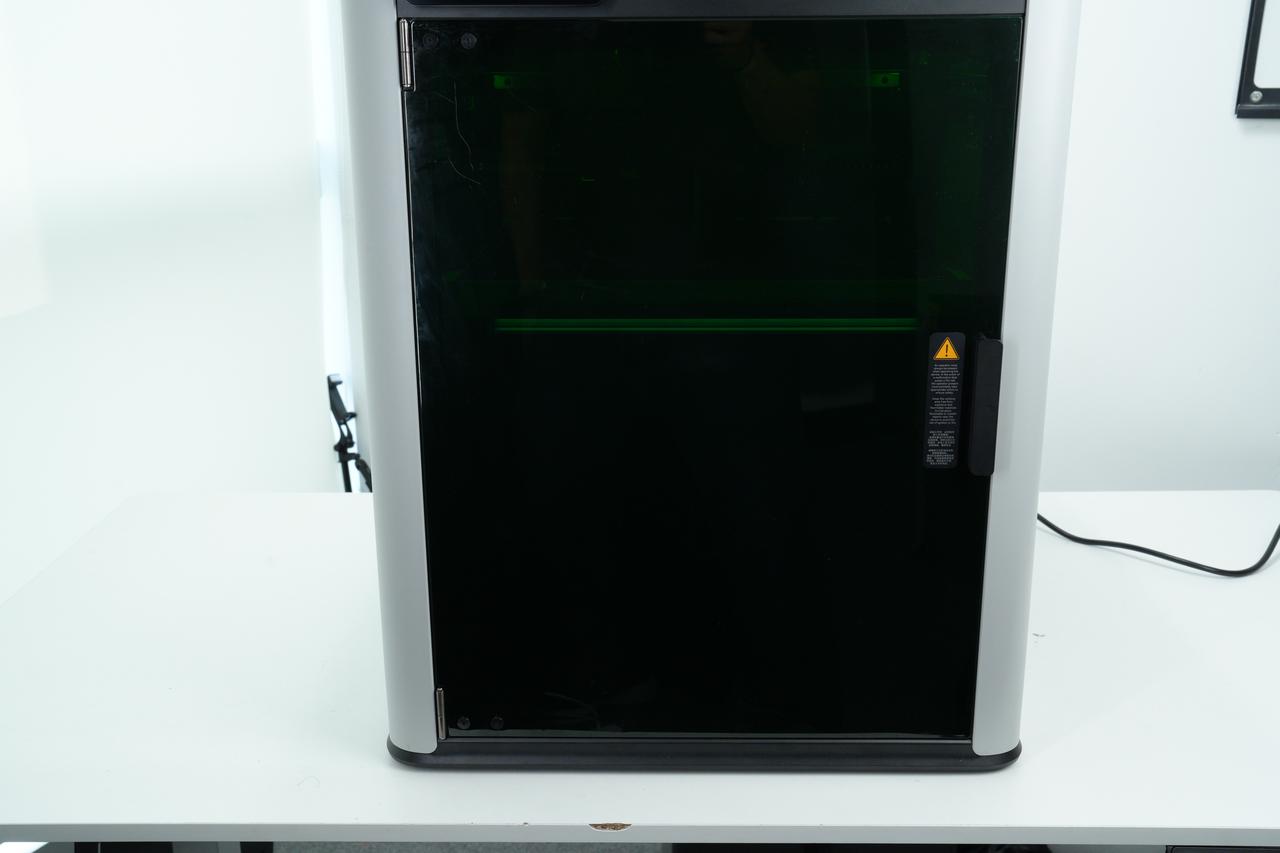

Ventana de seguridad láser frontal
-
Puerta de vidrio frontal:
- Puerta de vidrio frontal (manija de puerta preinstalada) *1
- Tornillo M3x3 (diámetro de tuerca 10 mm) - Para fijar la puerta frontal * 4
-
Ventana de seguridad láser frontal:
- Ventana de seguridad láser frontal (manija de puerta preinstalada) *1
- Tornillo M3x3 (diámetro de tuerca 10 mm) - Para fijar la puerta frontal * 4
Cuándo usar
Cuando la puerta de vidrio frontal/ventana de seguridad láser frontal esté agrietada o dañada.
Herramientas y materiales necesarios
- Puerta de vidrio frontal/ventana de seguridad láser frontal - Reemplace las piezas de repuesto correspondientes según sea necesario
- Llave Allen H2.0
Las especificaciones y cantidades de tornillos involucrados en el reemplazo de la puerta de vidrio frontal/ventana de seguridad láser frontal del H2D (se recomienda almacenar adecuadamente los tornillos retirados para evitar pérdidas).
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los componentes electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, lo que resulta en daño electrónico y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los componentes electrónicos de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los componentes electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos presentar un ticket técnico respecto a su problema y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.
Retirar la puerta de vidrio frontal/Ventana de seguridad láser frontal
Esta guía utiliza la puerta de vidrio frontal como ejemplo. La ventana de seguridad láser frontal se puede reemplazar siguiendo los pasos siguientes.

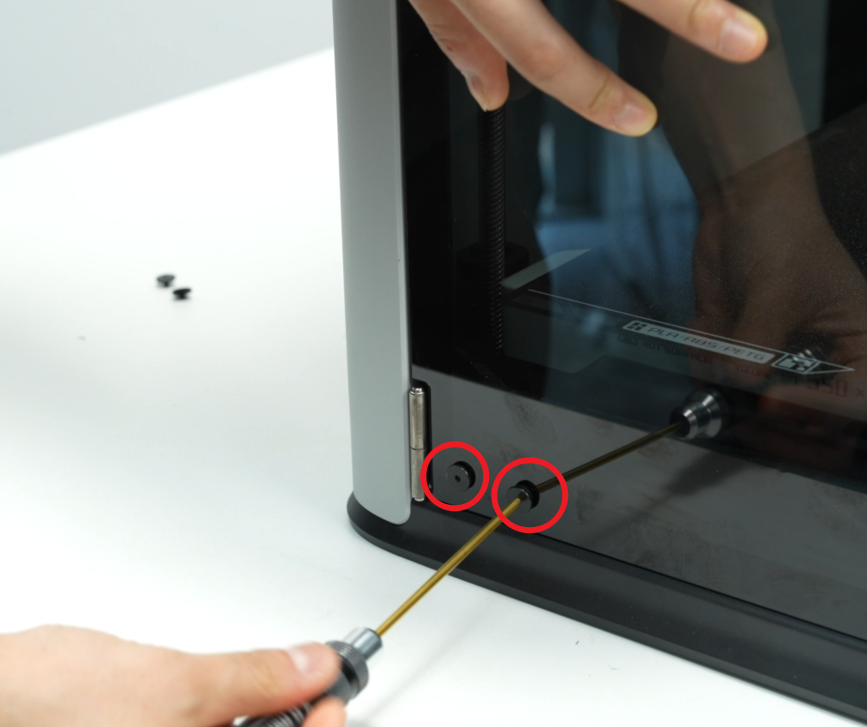

Utilice una llave Allen H2.0 para retirar los 4 tornillos (M3x3, diámetro de tuerca 10 mm) que fijan la puerta frontal, 2 tornillos en la parte superior y 2 tornillos en la parte inferior. Luego sostenga la puerta de vidrio frontal con una mano y retire la puerta.

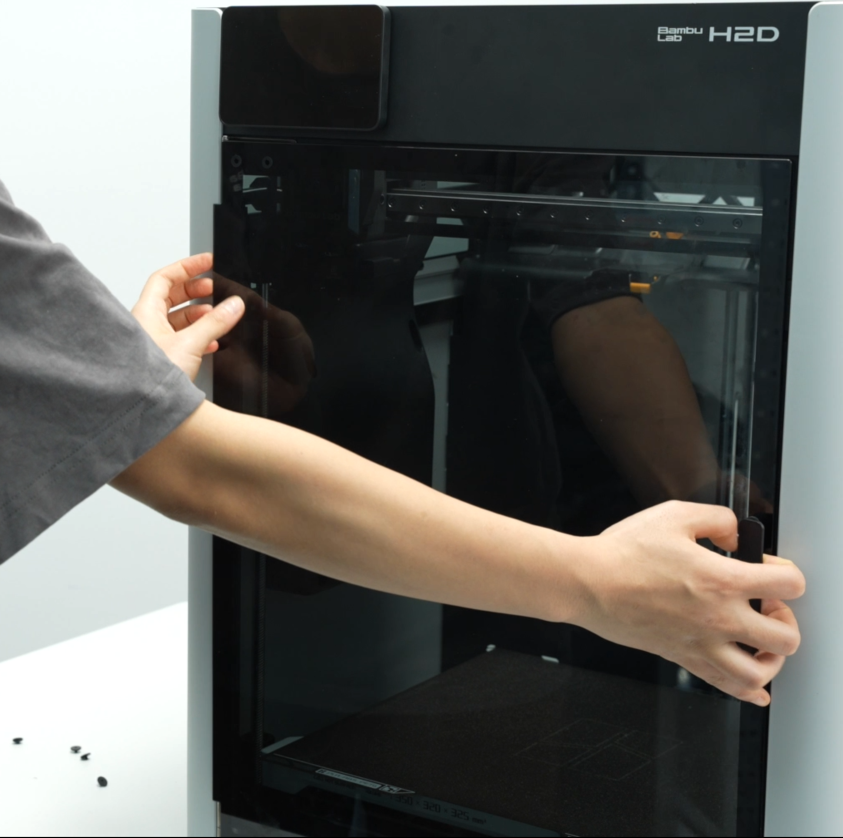

Asegúrese de sostener la puerta de vidrio frontal con las manos para evitar que caiga.
Instalar la puerta de vidrio frontal/Ventana de seguridad láser frontal

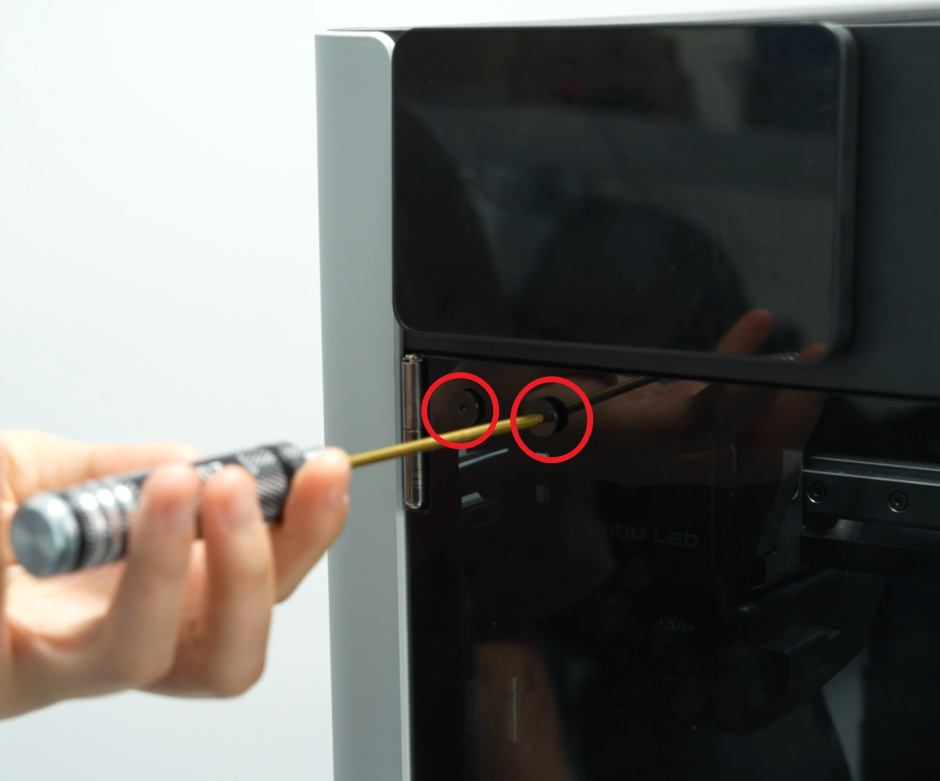

Alinee los 4 agujeros de tornillo de la puerta frontal con los agujeros de tornillo de la bisagra, sostenga la puerta de vidrio frontal con firmeza con las manos y utilice una llave Allen H2.0 para apretar los 4 tornillos (M3x3, diámetro de tuerca 10 mm).
Verificar la funcionalidad
Verifique que la puerta frontal no tiemble, se abra y cierre suavemente y que la posición cerrada sea normal.
Notas finales
