Nota: Esta página utiliza la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para las máquinas H2S y H2C.

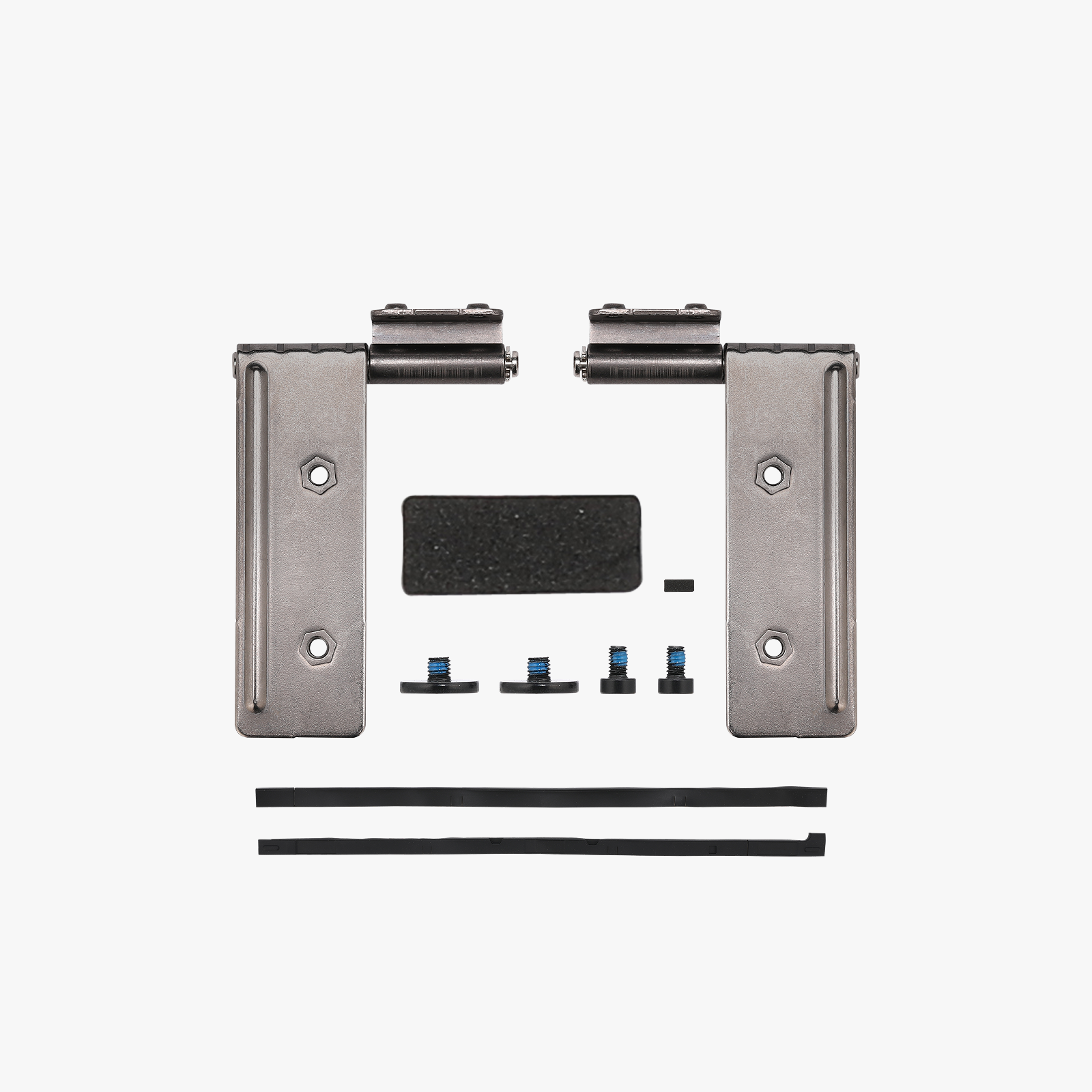

Kit de montaje de puerta frontal
El Kit de montaje de puerta frontal es un accesorio relacionado utilizado con la puerta de vidrio frontal de la impresora de la serie O1, incluyendo:
- bisagras*2
- tornillos*4
- tornillos de instalación de puerta frontal*4
- silicona de instalación de puerta frontal*2
- banda de sellado*1
Cuándo usarlo
Generalmente, los accesorios de la puerta frontal solo necesitan reemplazarse cuando las bisagras están deformadas. Al usarlos en impresoras H2D, normalmente solo es necesario reemplazar las bisagras superior e inferior, y los imanes y las tiras de goma no requieren reemplazo.
Herramientas y materiales necesarios
-
Kit de montaje de puerta frontal
-
Llave Allen H1.5/2.0
Advertencia de seguridad y estado de la máquina antes de iniciar la operación
El vidrio es frágil, por lo que debe sostenerlo con cuidado al retirarlo e instalarlo para evitar que caiga. Si hay algún daño en el vidrio, tenga cuidado de no lastimar las manos.
Retirar el Kit de montaje de puerta frontal
Paso 1: Retirar la puerta de vidrio frontal
Utilice una llave Allen H2.0 para retirar los cuatro tornillos que fijan la puerta frontal, dos en la parte superior y dos en la parte inferior. Tenga cuidado de sostener la puerta de vidrio frontal con las manos para evitar que caiga.
Paso 2: Retirar la bisagra de la puerta
Desenrosque los 2 tornillos de la bisagra superior, retire la bisagra de la puerta y repita el proceso con la bisagra inferior.
Paso 3: Retirar las tiras de silicona izquierda y derecha (opcional)
Si sus tiras de silicona no están dañadas, no es necesario reemplazarlas.
Puede retirar directamente las tiras de silicona izquierda y derecha.
Instalar el Kit de montaje de puerta frontal
Paso 1: Instalar las tiras de silicona izquierda y derecha (opcional)
Si sus tiras de silicona no están dañadas, no es necesario reemplazarlas.
Las tiras de silicona izquierda y derecha son diferentes. Puede consultar la imagen siguiente para distinguir entre las tiras izquierda y derecha, y luego pegue las tiras en las posiciones correspondientes.
Paso 2: Instalar la bisagra de la puerta
Alinee los agujeros, coloque la bisagra superior, apriete los 2 tornillos y repita el proceso con la bisagra inferior.
Paso 3: Instalar la puerta de vidrio frontal
Alinee los 4 agujeros de tornillo en el vidrio de la puerta frontal con las posiciones de los tornillos en el soporte y instálelos, sosteniéndolos con las manos. Luego, apriete uno por uno los 4 tornillos de la puerta de vidrio frontal.
Verificar la funcionalidad
Inspeccione visualmente la apariencia para confirmar que los tornillos no estén sueltos; abra y cierre manualmente la puerta de vidrio frontal, y verifique que el movimiento sea suave y que la posición cerrada sea normal.
