Nota: Esta página utiliza la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para la H2C.
Soporte del cortador de filamento

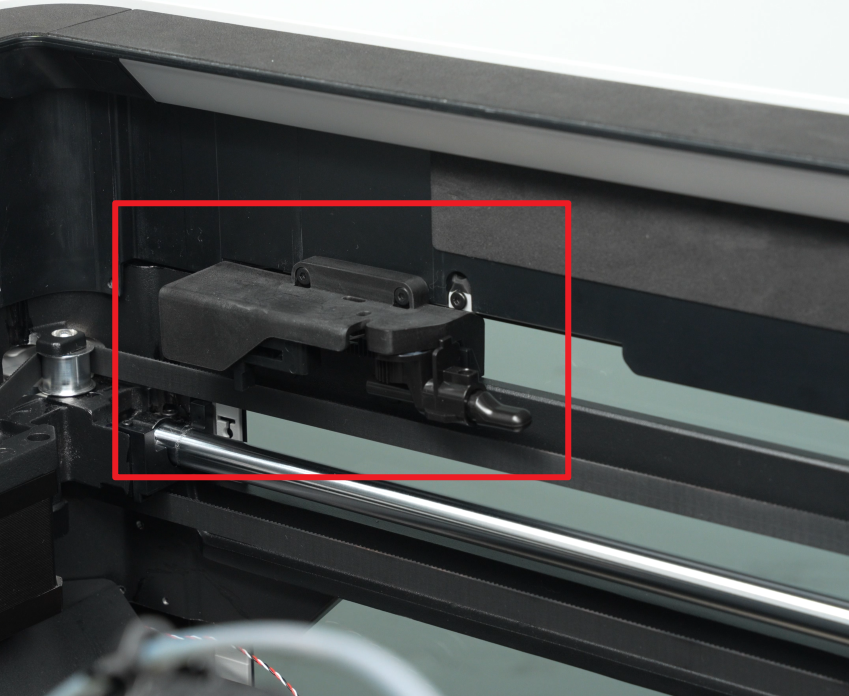

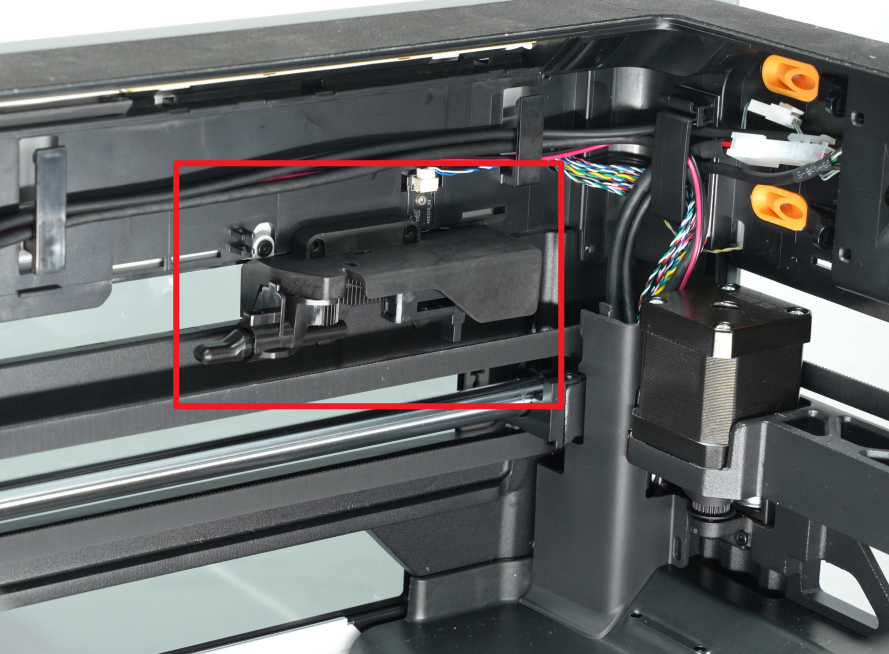

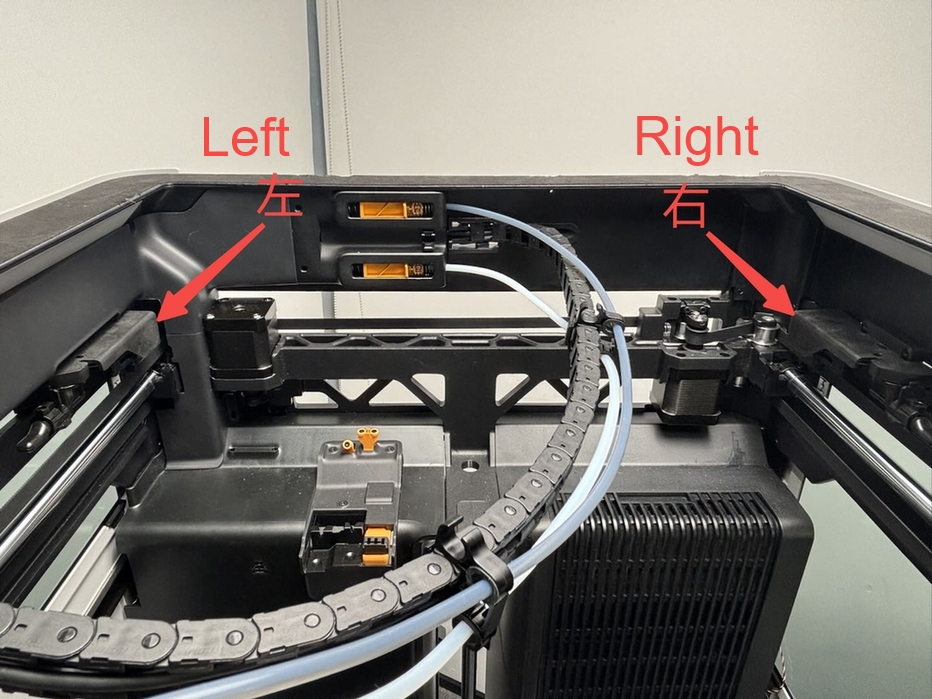

Los conjuntos de soporte del cortador de filamento están instalados en los lados izquierdo y derecho dentro de la cámara de la impresora. Se utilizan para soportar el cortador, permitiendo que corte el filamento y complete funciones como el cambio de material y la descarga. Hay dos conjuntos de soporte del cortador de filamento en la H2D, diseñados simétricamente con quiralidad.

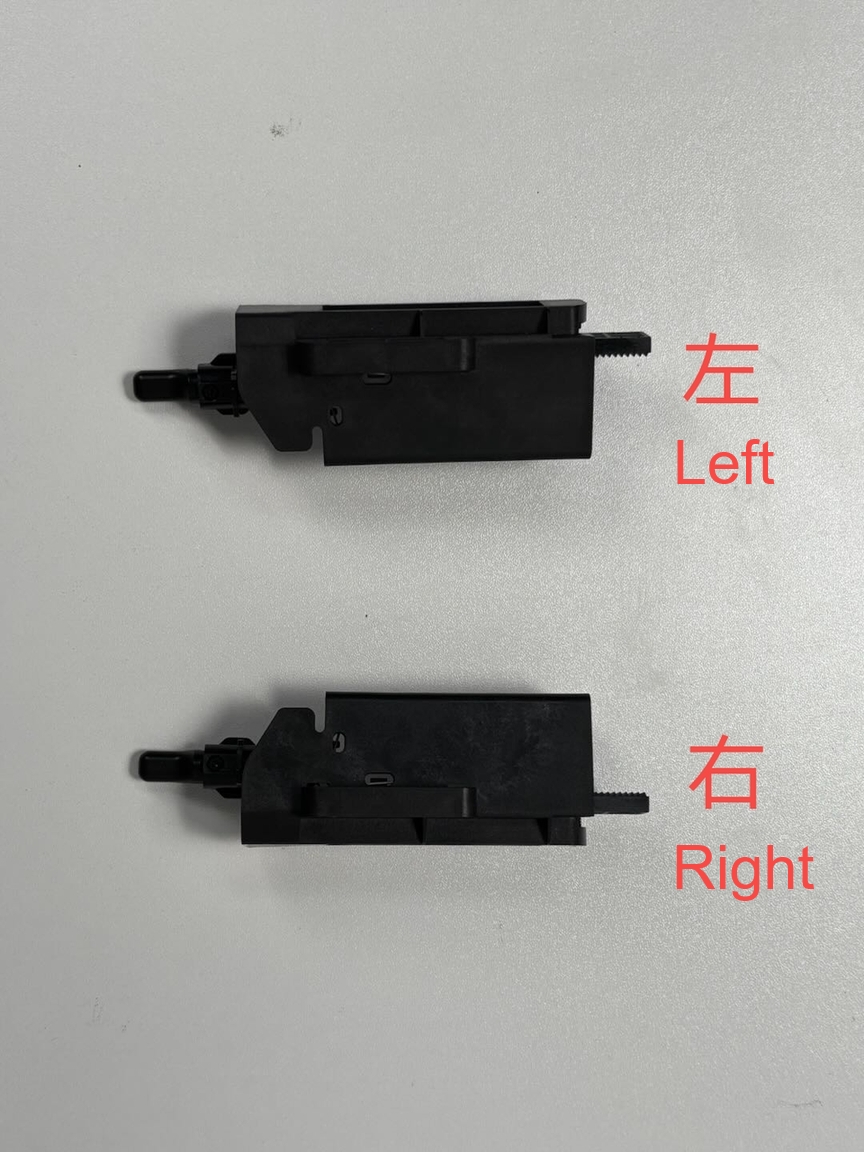

Las piezas de repuesto Soporte del cortador de filamento están disponibles en versiones izquierda y derecha:
Soporte del cortador de filamento - Izquierda:
-
Soporte del cortador de filamento - Izquierda * 1
-
BT2.6x8 * 2
-
M2.5x5 * 2
Soporte del cortador de filamento - Derecha:
-
Soporte del cortador de filamento - Derecha * 1
-
BT2.6x8 * 2
-
M2.5x5 * 2
Cuándo reemplazar
- El soporte del cortador de filamento está dañado.
Herramientas y materiales requeridos
-
Soporte del cortador de filamento nuevo
-
Llave Allen H2.0
Especificaciones y cantidades de tornillos involucrados en el reemplazo del soporte del cortador de filamento de la H2D (se recomienda guardar los tornillos removidos para evitar pérdidas):
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los electrónicos de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto a su problema y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.
Retirar el soporte del cortador de filamento

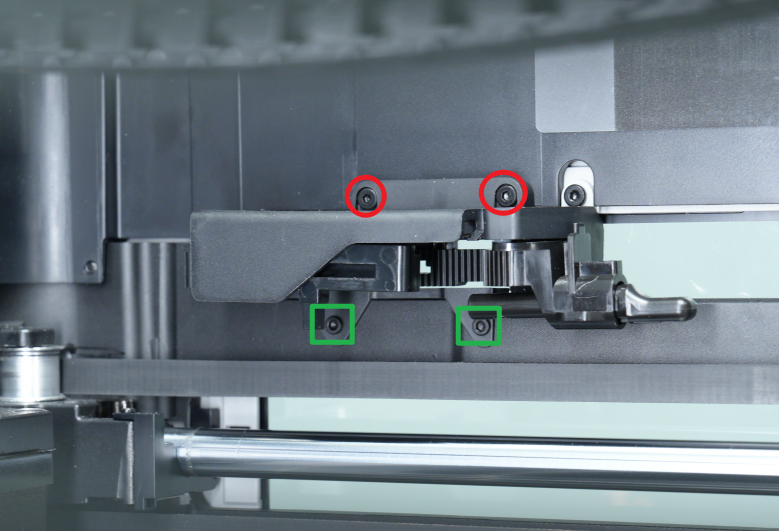

Puede utilizar una llave Allen H2.0 para retirar los cuatro tornillos de fijación del soporte del cortador de filamento (marcado por el círculo rojo: BT2.6x8; marcado por el cuadro verde: M2.5x5).
Nota: Las posiciones de los agujeros de tornillos para los soportes izquierdo y derecho son similares, con dos tornillos en la fila superior y dos en la fila inferior.
Instalar el soporte del cortador de filamento
Antes de instalar el soporte del cortador de filamento, mueva el eje X hacia adelante (cerca de la puerta de vidrio frontal).
Alinee el soporte del cortador de filamento con los agujeros de tornillos de la impresora, luego utilice una llave Allen H2.0 para apretar los cuatro tornillos de fijación (marcado por el círculo rojo: BT2.6x8; marcado por el cuadro verde: M2.5x5).
Nota: Las posiciones de los agujeros de tornillos para los soportes izquierdo y derecho del cortador de filamento son similares, con dos tornillos en la fila superior y dos en la fila inferior.
Verificar la funcionalidad
Verifique que el soporte del cortador de filamento esté estable y no tiemble, asegurando que pueda soportar adecuadamente el cortador.
