Nota: Esta página utiliza la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para la H2S y la H2C.
Pies antivibración

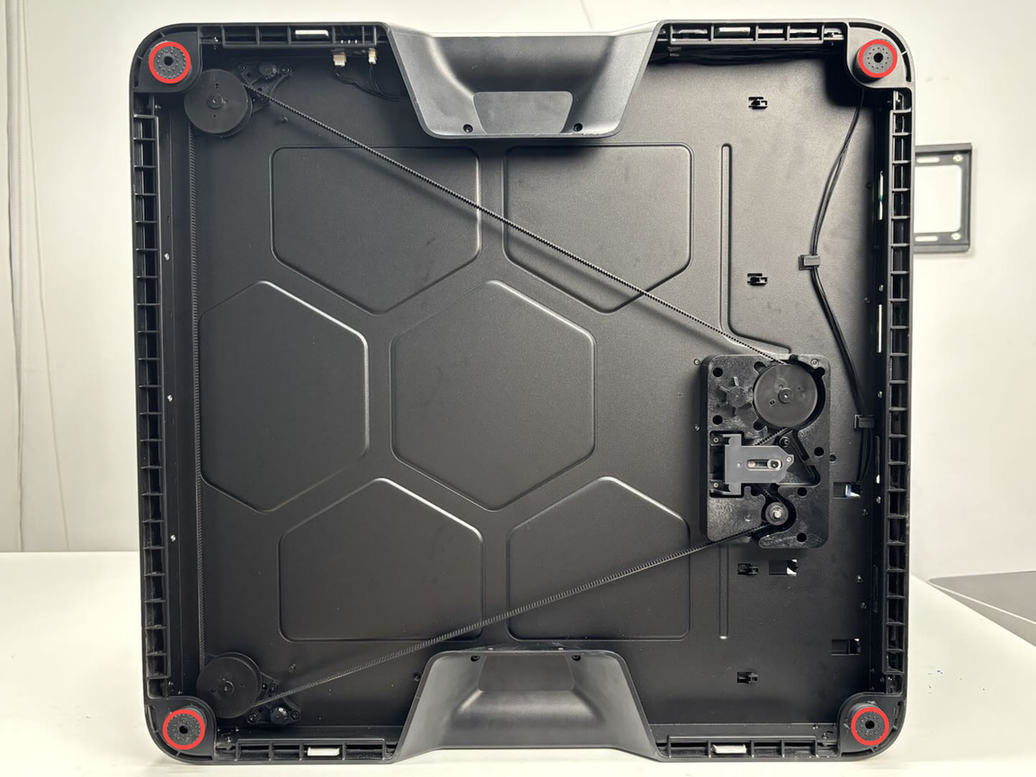

Los pies antivibración se instalan en la parte inferior de la impresora para reducir las vibraciones durante el proceso de impresión. Los pies antivibración se fijan a las 4 esquinas de la base de la impresora mediante fondo adhesivo, asegurados con arandelas y tornillos.
El kit de reemplazo para los pies de la impresora incluye lo siguiente:
-
Pies antivibración * 4
-
Arandelas M3x3.2x10x0.5 * 4
-
Tornillos M3x21.5x6 * 4
Cuándo reemplazar
Reemplace los pies antivibración cuando estén dañados.
Herramientas y materiales necesarios
-
Pies antivibración nuevos
-
Llave Allen H2.0
Especificaciones y cantidades de tornillos involucrados en el reemplazo de los pies antivibración de la H2D (se recomienda guardar los tornillos retirados adecuadamente para evitar pérdidas):
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los componentes electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, lo que resulta en daño electrónico y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitarse si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los componentes electrónicos de la impresora y otros problemas.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los componentes electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto de su problema y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.
Retirar los pies antivibración
Paso 1: Colocar la impresora de lado
Apague la impresora y desconecte el cable de alimentación. Luego, coloque la impresora de lado para facilitar la retirada de los pies.
Dado el peso de la impresora, se recomienda que dos personas trabajen juntas para evitar posibles daños.
Paso 2: Retirar los pies antivibración

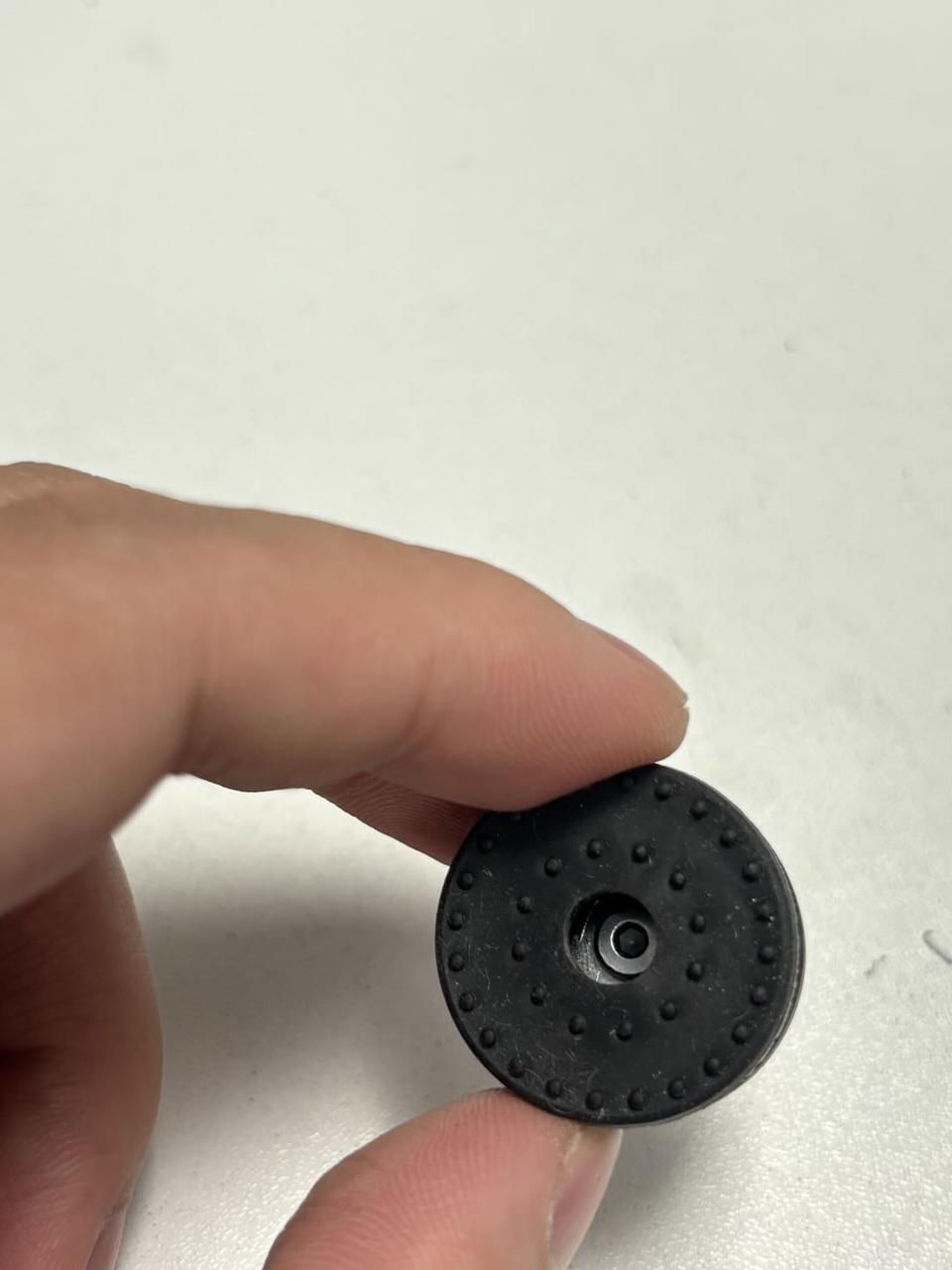

- Utilice la llave Allen H2.0 para retirar el tornillo (M3x21.5x6) que fija los pies.
Reemplace los pies correspondientes según sea necesario.

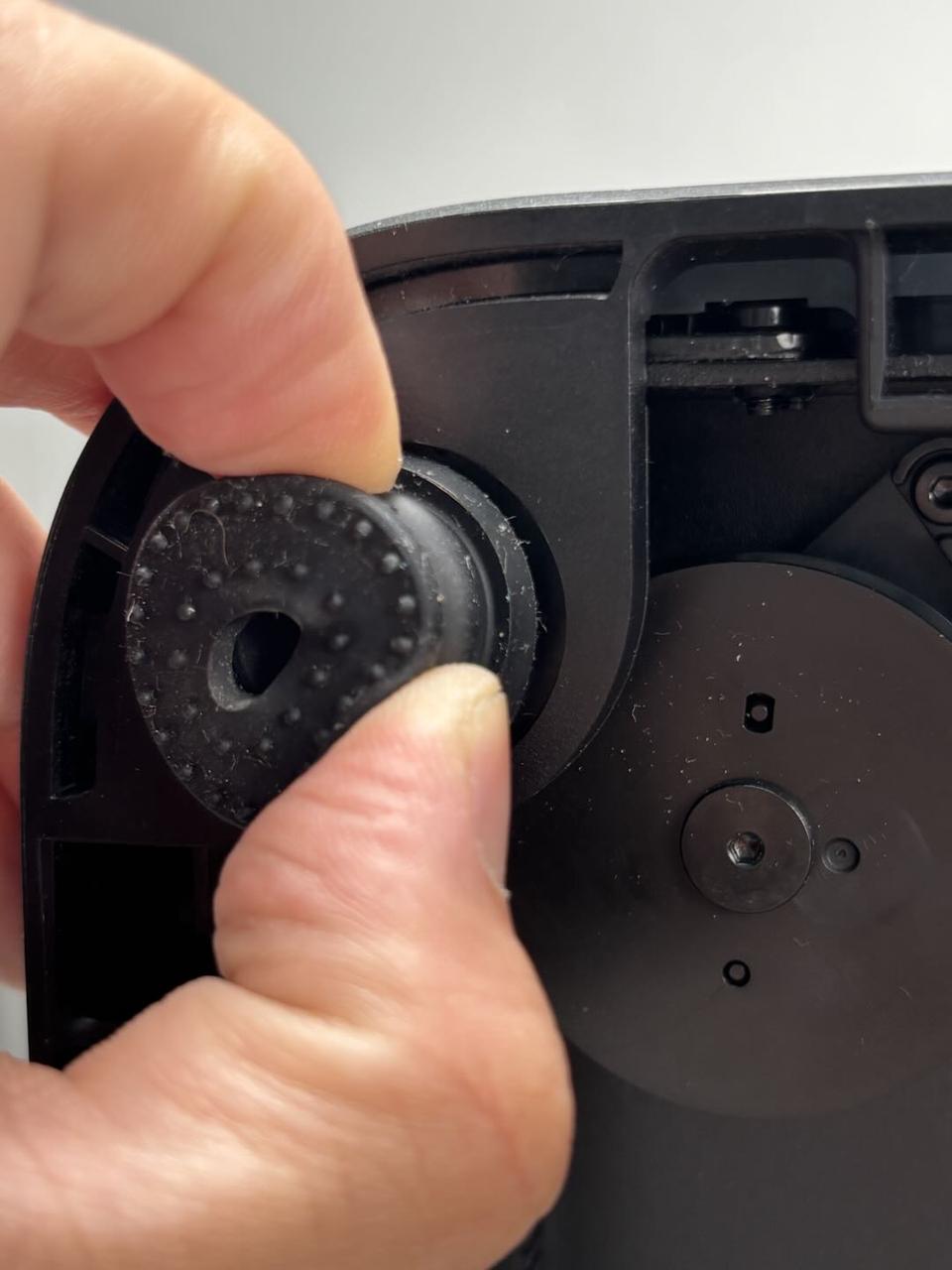

- Retire los pies, tornillos y arandelas juntos.
Los pies también están fijados al anillo mediante fondo adhesivo y pueden retirarse después de quitar los tornillos.

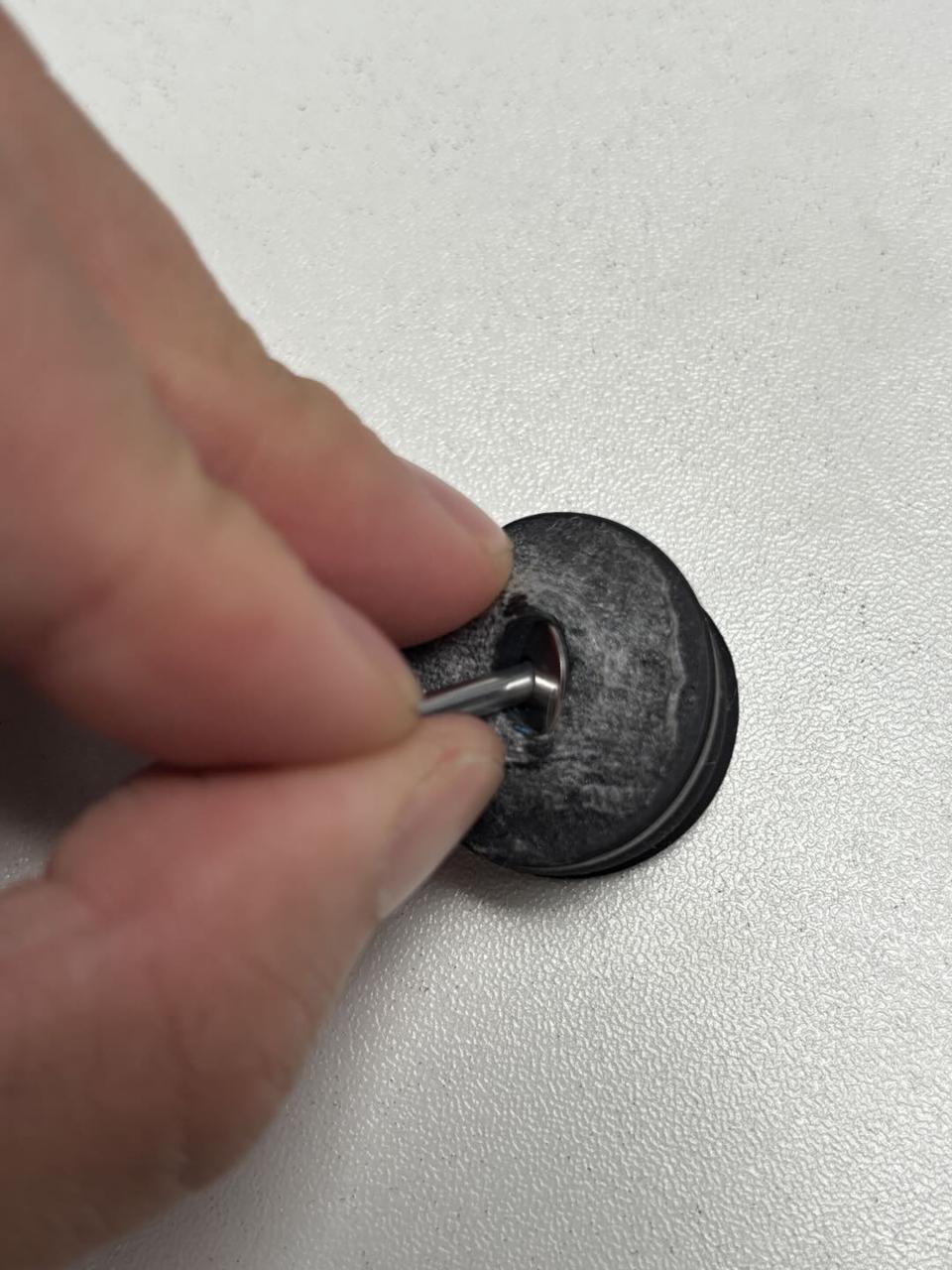

- Si necesita retirar el tornillo y la arandela de los pies juntos, puede extraer el tornillo desde el lado adhesivo y retirar la arandela y el tornillo del pie simultáneamente.
Instalar los pies antivibración
Paso 1: Instalar los pies antivibración

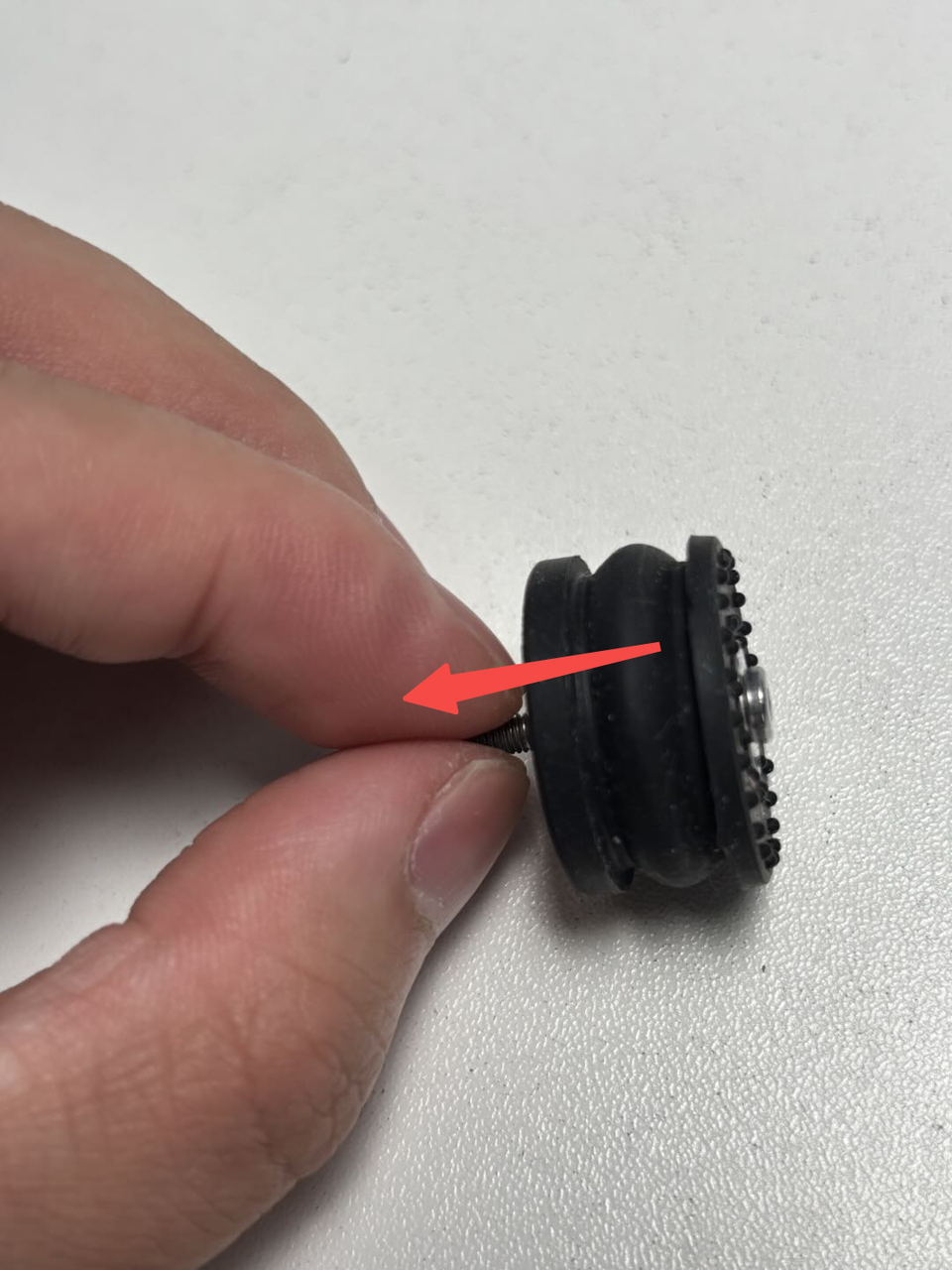

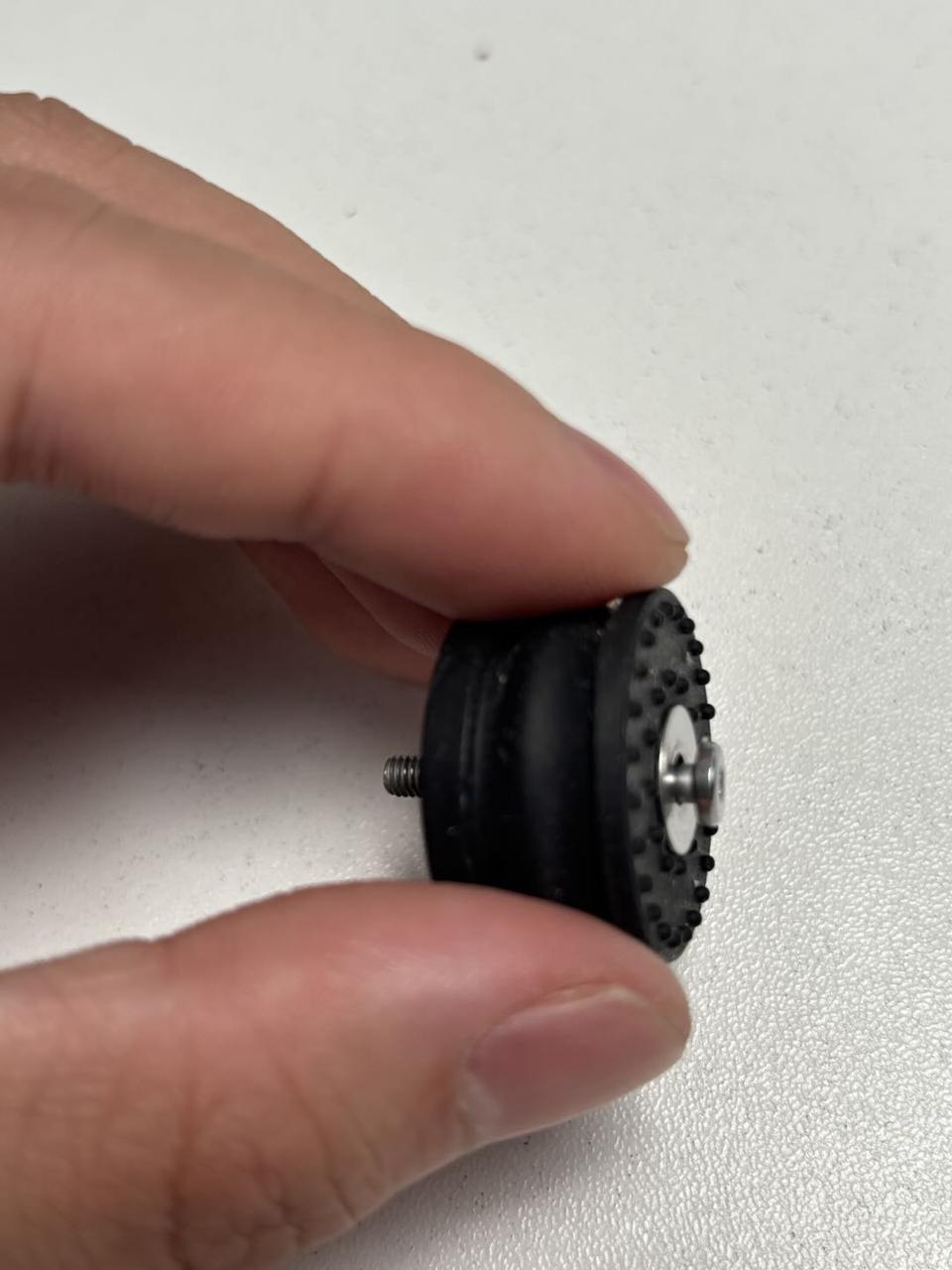

- Enrosque las arandelas en los tornillos (M3x21.5x6), luego inserte los tornillos y arandelas en los pies. Tire de la parte inferior de los tornillos con la mano para asegurar las arandelas y tornillos dentro de los pies.

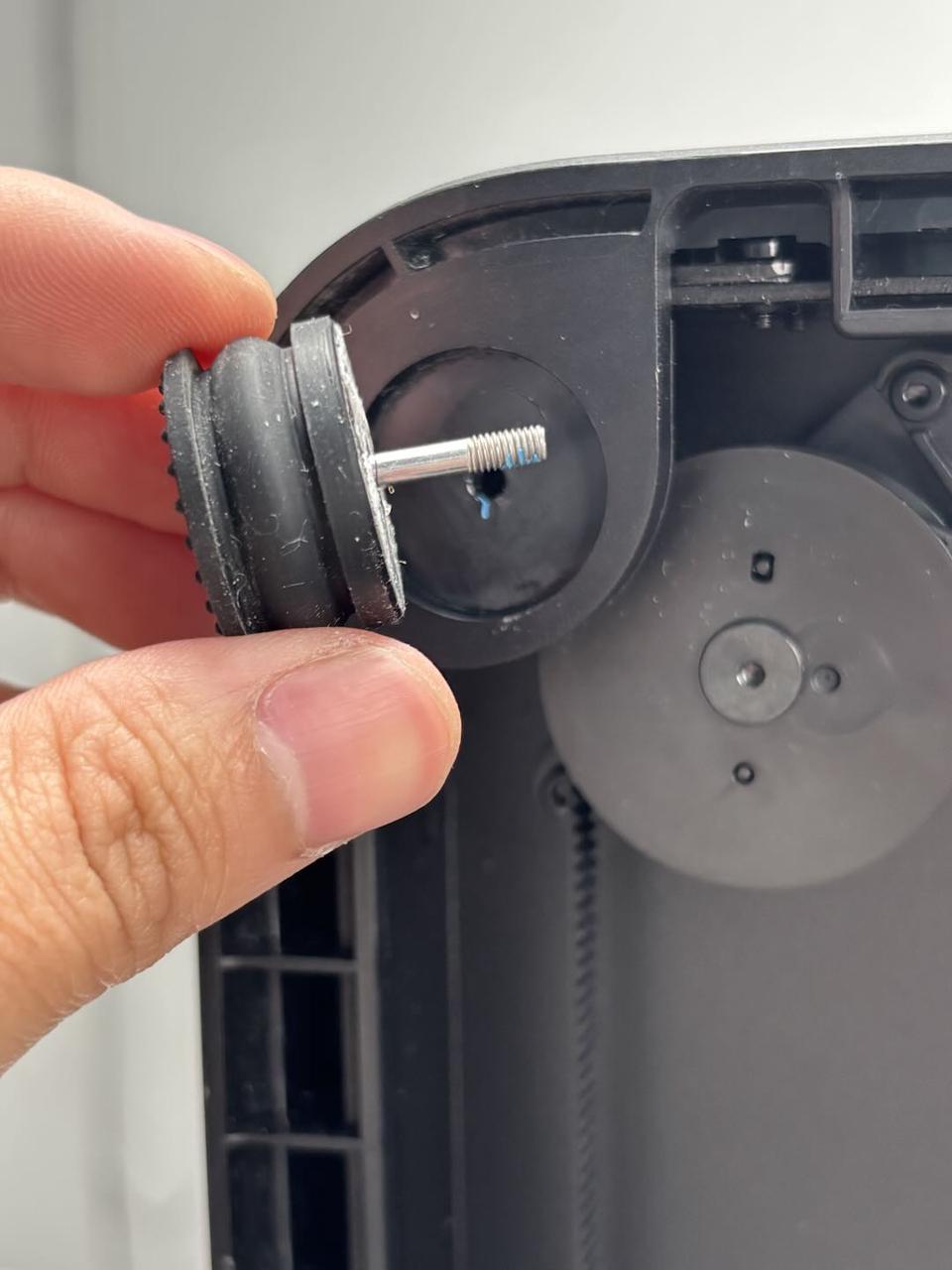

- Retire el fondo adhesivo de los pies nuevos, alinee los tornillos con los agujeros e instale los pies y tornillos juntos. Presione los pies firmemente para adherirlos al anillo, luego utilice la llave Allen H2.0 para ajustar los tornillos de fijación (M3x21.5x6).

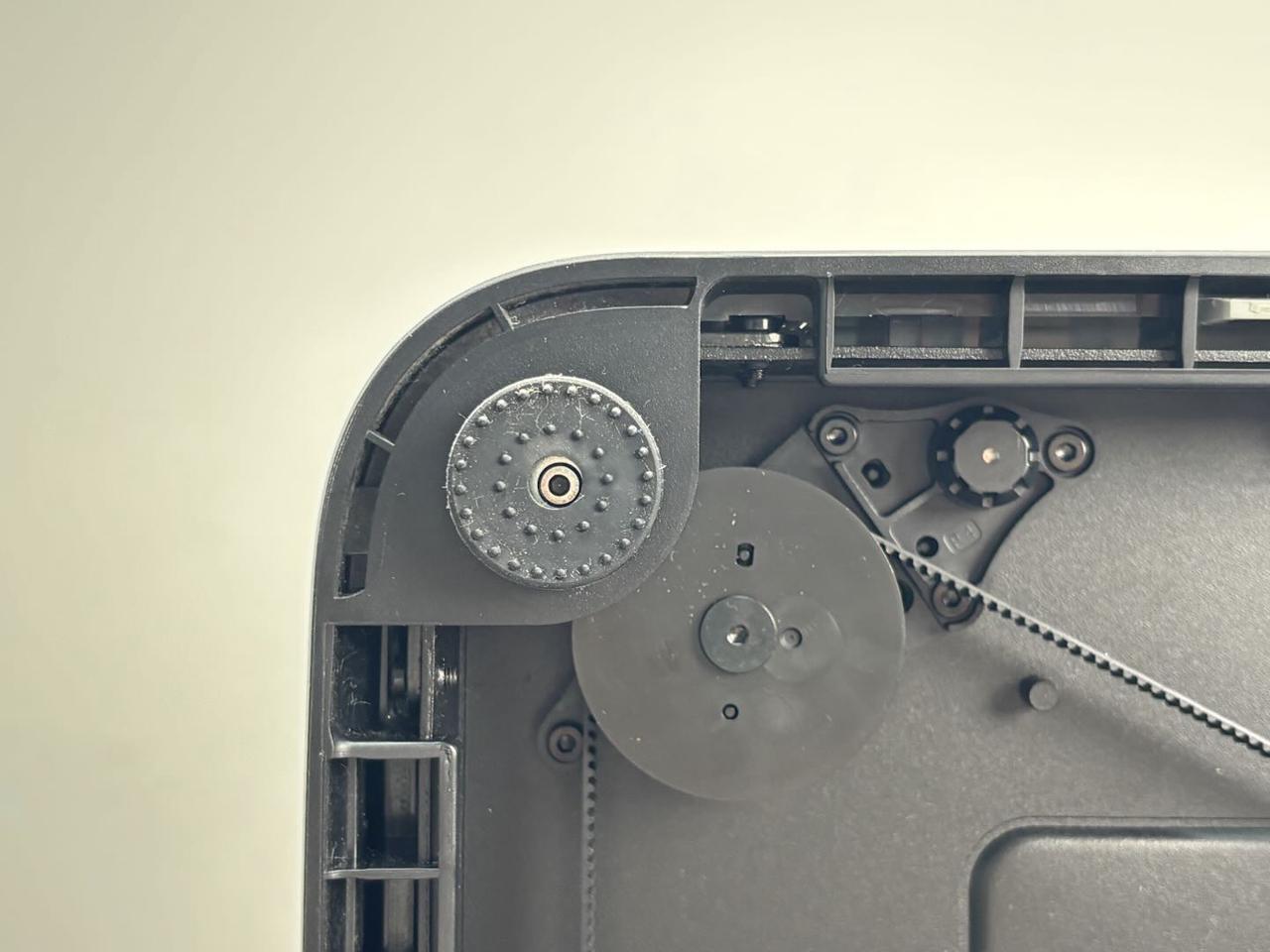

Los tres pies restantes pueden instalarse utilizando el mismo método.
Paso 2: Colocar la impresora en posición vertical
Coloque la impresora plana sobre la mesa, asegurándose de que esté estable y no tiemble.
Dado el peso de la impresora, se recomienda que dos personas trabajen juntas para evitar posibles daños.
Verificar la funcionalidad
Asegúrese de que la impresora esté colocada en posición vertical sin vibraciones.
