Nota: Esta página utiliza la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para el H2S y el H2C.
Cubierta del filtro de aire/Filtro de aire

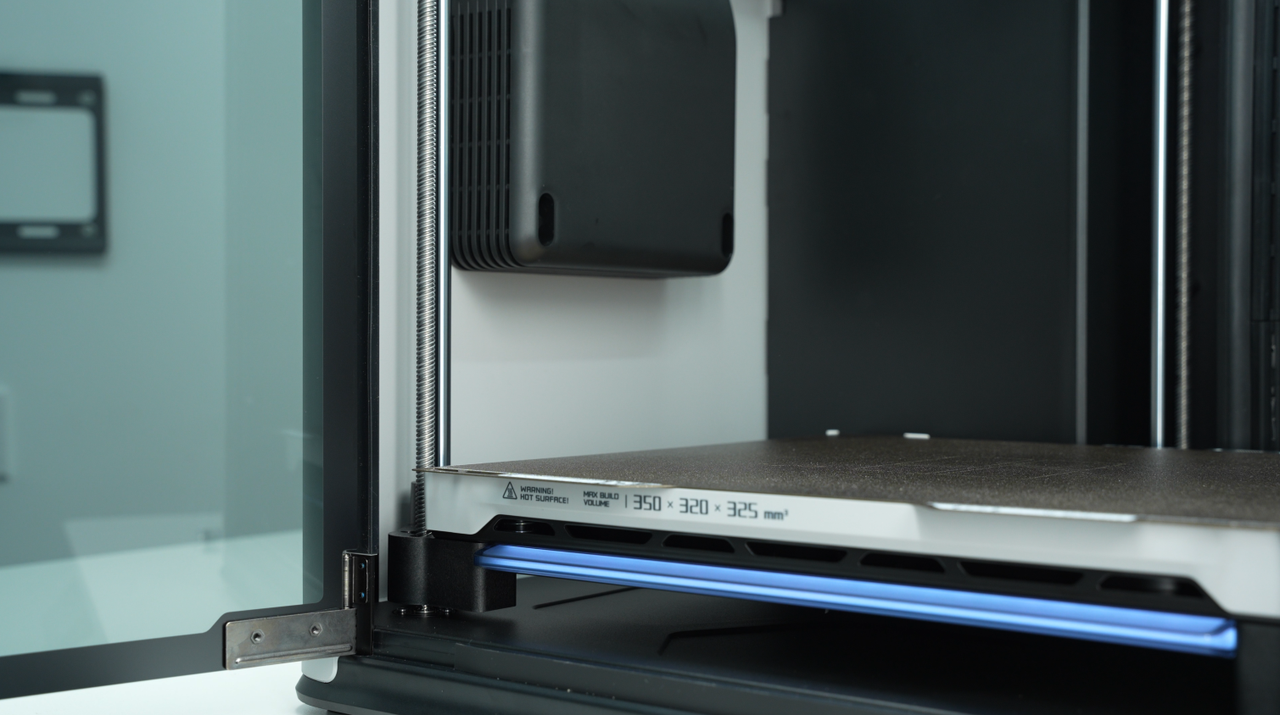

El filtro de aire está instalado en el interior del lateral derecho de la impresora (el lado cercano a la cámara de impresión) para filtrar el aire dentro de la cámara de impresión y eliminar eficazmente los VOC.
La carcasa externa del filtro de aire cuenta con una cubierta desmontable. Al reemplazar el filtro de aire, primero debe retirar la cubierta del filtro de aire. Se instala un filtro en el interior de la cubierta del filtro de aire para evitar que los residuos de la cámara de impresión pasen a través de la cubierta y eviten daños en el ventilador de extracción de la cámara.
Cuándo reemplazar
Filtro de aire:
Si solo usa la función de impresión, se recomienda reemplazar el filtro de aire después de un tiempo total de impresión de 1440 horas (o 60 días).
Si necesita usar la función de grabado o corte láser, el intervalo de reemplazo aún se está probando y se actualizará posteriormente.
Cubierta del filtro de aire:
- La cubierta del filtro de aire está dañada
- La cubierta del filtro de aire está deformada
Herramientas y materiales necesarios
- Cubierta del filtro de aire (no es necesario reemplazar si no hay daño)
- Filtro de aire
- Guantes (Opcional)
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daño electrónico y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto de su problema y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.
Retirar la cubierta del filtro de aire/Filtro de aire
Paso 1: Bajar la cama caliente

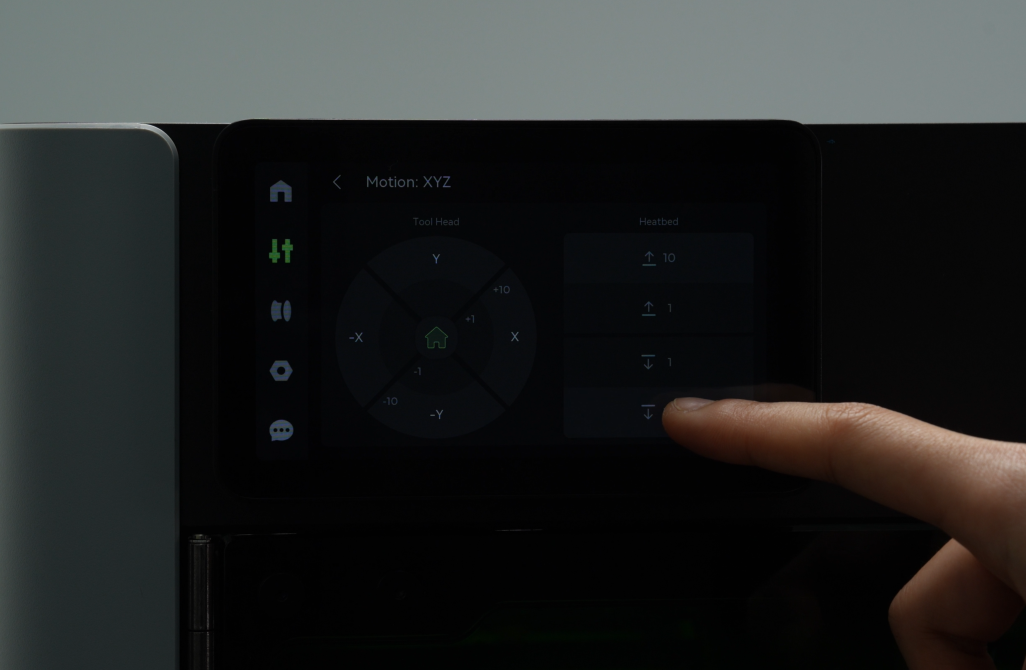

Controle la cama caliente a través de la pantalla y bájela hasta el fondo de la impresora para facilitar el reemplazo de la cubierta del filtro de aire/filtro de aire.
Paso 2: Retirar la cubierta del filtro de aire
Nota: Si el filtro de aire está sucio, se recomienda usar guantes durante la operación.
-

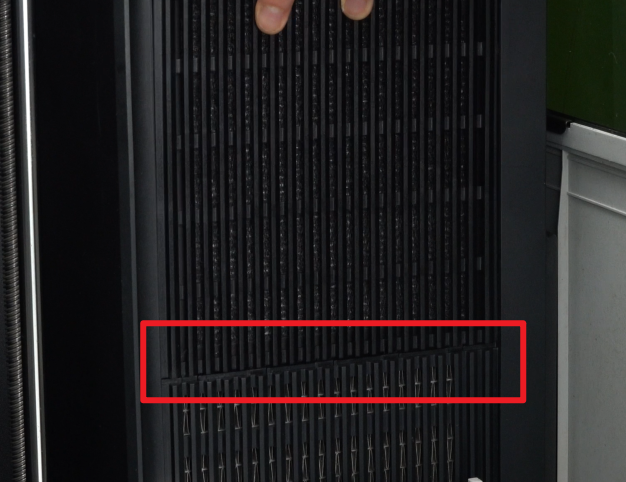

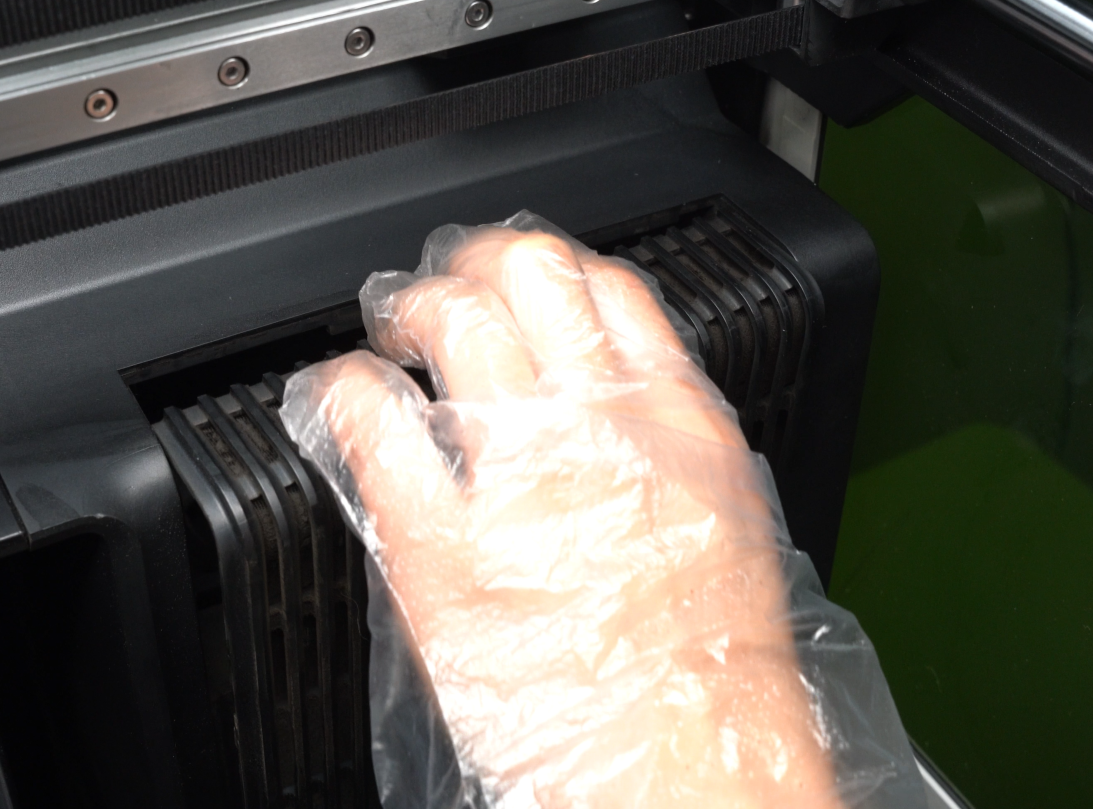

La cubierta del filtro de aire está fijada al lateral derecho de la impresora mediante una hebilla. Puede sujetar la parte superior de la cubierta con la mano y tirar hacia afuera para desbloquear la hebilla superior;
-

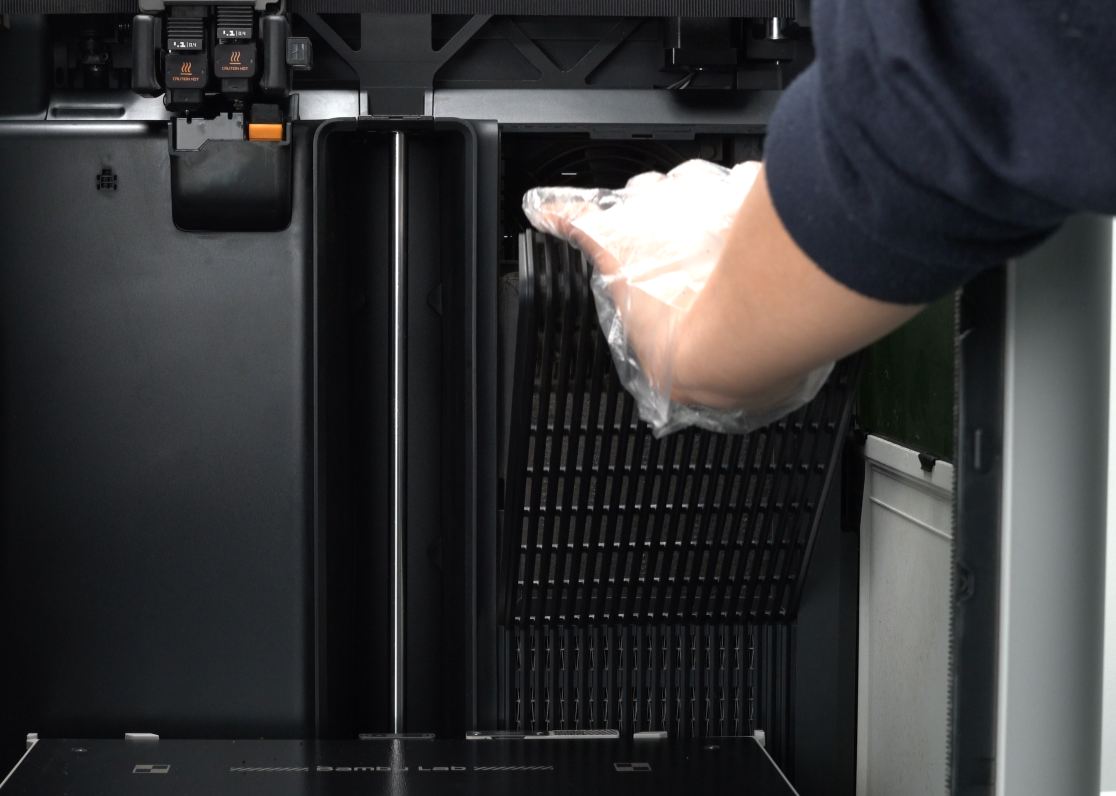

Luego incline la cubierta del filtro de aire y levántela para retirarla.
Paso 3: Retirar el filtro de aire

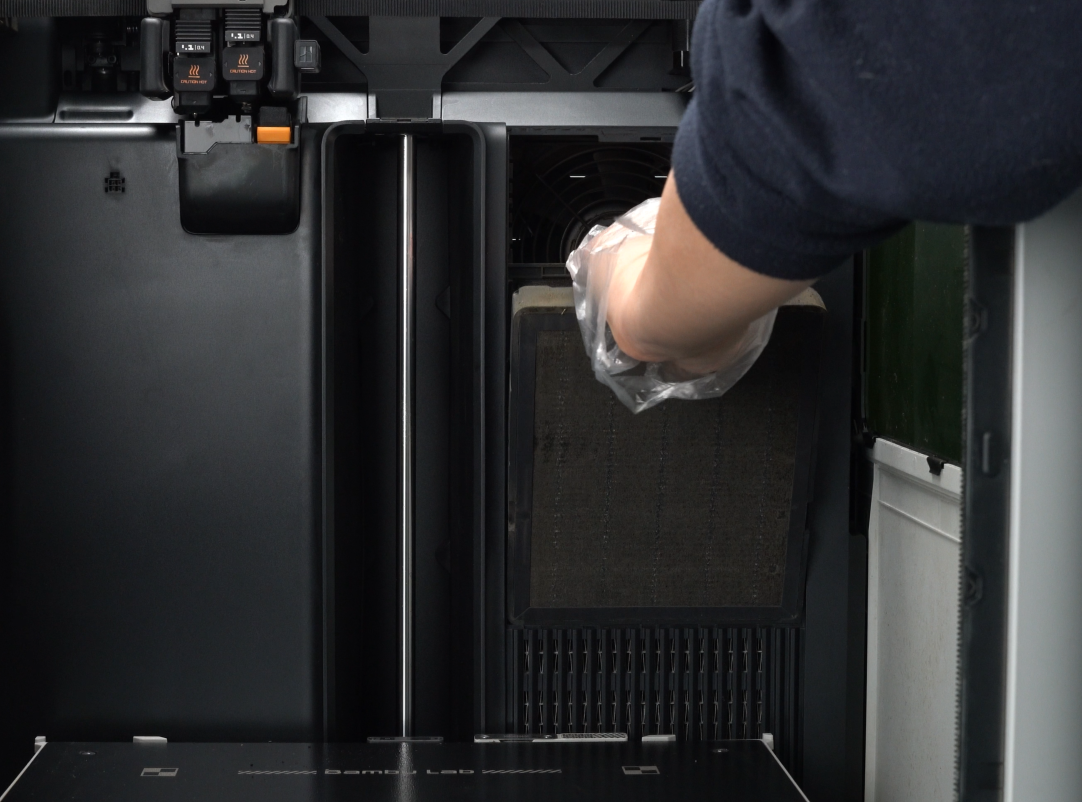

Extraiga el filtro de aire.
Nota: Si solo necesita reemplazar la cubierta del filtro de aire, omita este paso.
Instalar la cubierta del filtro de aire/Filtro de aire
Paso 1: Instalar el filtro de aire
Instale el nuevo filtro de aire en el lateral derecho de la impresora.

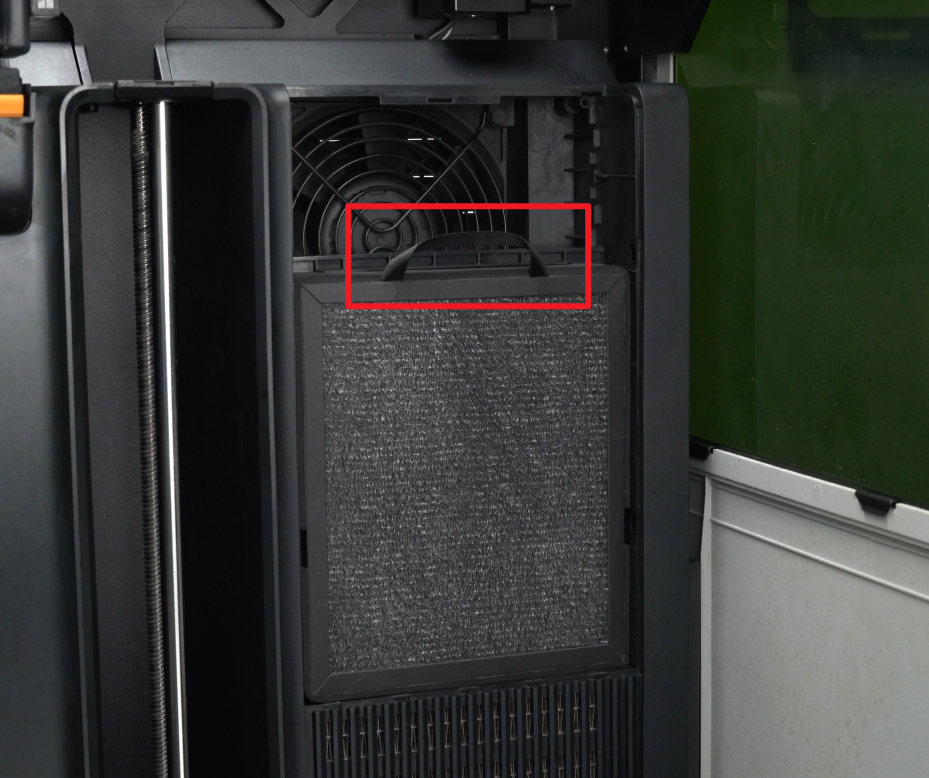

Nota: El lado con la cuerda de extracción del filtro debe quedar hacia usted y la cuerda hacia arriba.
Paso 2: Instalar la cubierta del filtro de aire

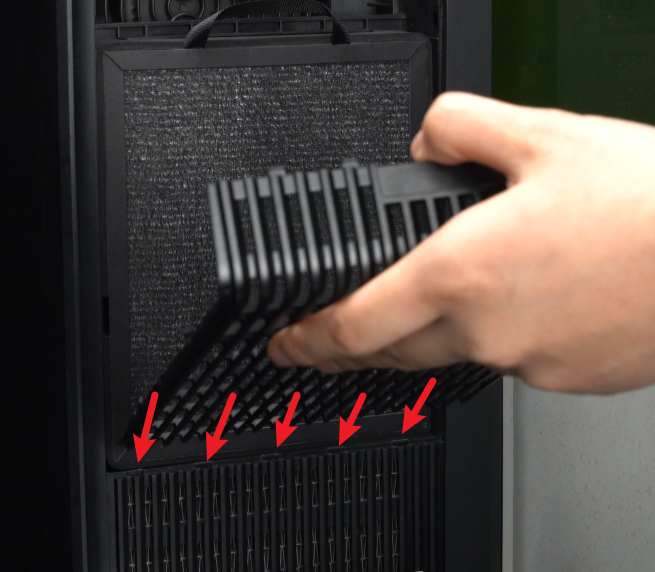

- La cubierta del filtro de aire se inserta diagonalmente en el lateral, y las 5 bisagras de la parte inferior se insertan en el lateral;
- Luego empuje la cubierta del filtro de aire hacia adentro y encaje las 5 bisagras superiores en el lateral.
Verificar la funcionalidad

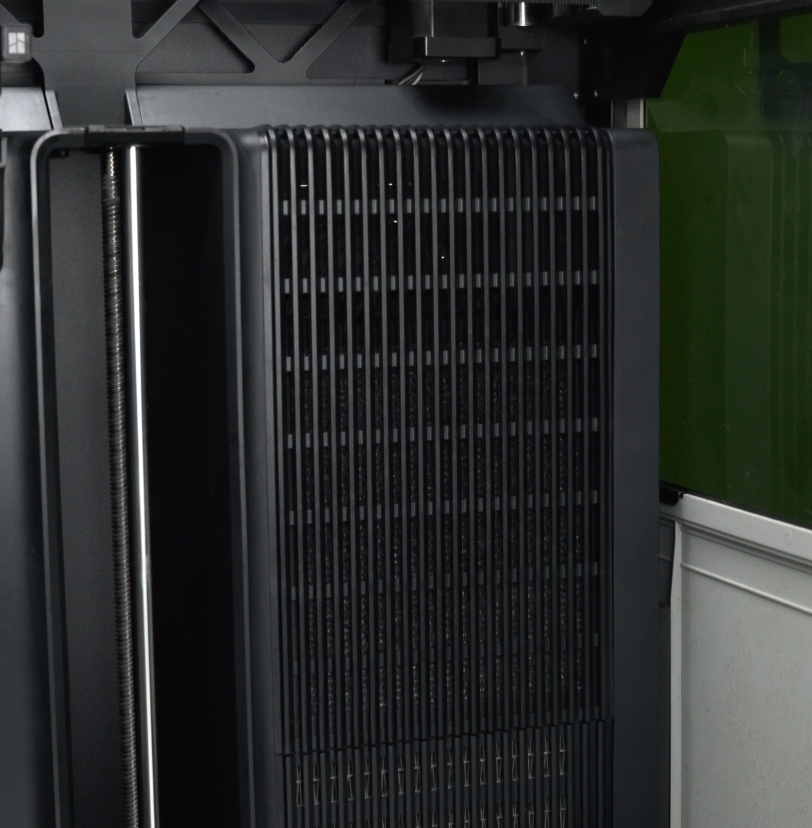

La cubierta del filtro de aire está asegurada firmemente sin ningún aflojamiento.
