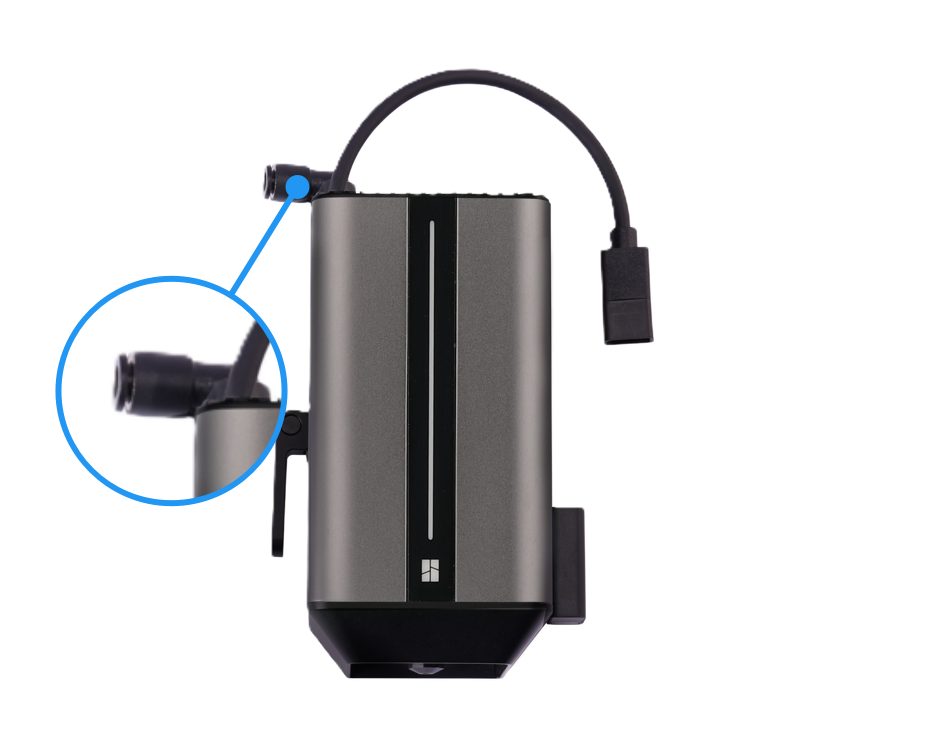

Acoplador de tubo de asistencia de aire láser
Herramientas necesarias
- Llave Allen H2.0/H2.5
- Nuevo acoplador de tubo de asistencia de aire láser
Recordatorio importante
Al retirar la carcasa láser, debe desconectar el conector del indicador LED. Durante la retirada, sostenga la base del conector y levántelo verticalmente alejándolo de la placa de circuito para desbloquearlo, o utilice herramientas como una llave Allen H2.0 o pinzas planas para ayudar en el desbloqueo. No aplicar fuerza en dirección horizontal para evitar dañar el conector.
Retirada del acoplador de tubo de asistencia de aire láser
Paso 1. Retirar la tapa superior del módulo láser
Retire un total de seis tornillos (M2.5x32 * 2, M2.5x5 * 4) de la parte frontal y lateral de la tapa, luego retire la tapa.
Paso 2. Retirar la carcasa del módulo láser
Desenrosque los cuatro tornillos (M2.5x5) en el lateral del módulo láser y retire el clip en la raíz del cable de la carcasa.
Empuje suavemente la carcasa del módulo láser hacia afuera una corta distancia para evitar dañar el conector de cable. Una vez expuesto el primer conector de cable, desconéctelo para retirar suavemente la carcasa.
Este conector es muy pequeño. Debe sujetar la base del conector y extraerlo en dirección vertical a lo largo de la placa de circuito. No extraerlo en dirección horizontal.
Para algunas versiones del módulo láser, el conector de cable en este punto está fijado con pegamento. Al retirarlo, sostenga la base del conector y extraiga en dirección vertical a lo largo de la placa de circuito. Evite aplicar fuerza horizontal para prevenir dañar el conector. Después de retirar, el pegamento en el conector puede limpiarse para facilitar instalaciones futuras.
Para otra versión del módulo láser, el conector de cable no está fijado con pegamento, siendo el método de retirada el mismo.
Después de retirar con éxito la carcasa, desenrosque nuevamente el tornillo (M2.5x26) en el ventilador.
Paso 3. Retirar el acoplador de tubo de asistencia de aire (Opcional)
Utilice una llave Allen H2.5 para insertar el acoplador de tubo de asistencia de aire en el agujero correspondiente en el otro extremo de la carcasa, alinearlo con el acoplador de tubo de asistencia de aire, sujetar el acoplador de tubo de asistencia de aire y girar la llave Allen para desenroscarlo.
El acoplador de tubo de asistencia de aire generalmente no se obstruye fácilmente con polvo. Si no se siente obstrucción en él, este paso de limpieza puede omitirse.
Instalación del acoplador de tubo de asistencia de aire láser
Paso 1. Instalar el acoplador de tubo de asistencia de aire
Vuelva a instalar el acoplador de tubo de asistencia de aire utilizando una llave Allen H2.5.
Paso 2. Instalar la carcasa del módulo láser
Antes de instalar la carcasa, tire del cable dentro de la carcasa hacia afuera para evitar que quede comprimido por el módulo láser. Pase el conector a través de la carcasa, aplane el cable en el módulo láser para evitar que se atasque durante el proceso de instalación.
A continuación, empuje la carcasa a lo largo de la guía lineal una distancia hasta justo antes del primer conector. Vuelva a insertar el cable en el conector, presiónelo hacia atrás y aplane con la mano para ajustar completamente la carcasa.
Luego apriete los cuatro tornillos de fijación (M2.5x5) en el lateral de la carcasa.
Paso 3. Instalar la tapa superior del módulo láser
Vuelva a colocar el gancho de sujeción del cable de conexión en la pared exterior, presione el gancho con la mano para evitar que tiemble el cable de conexión. A continuación, deslice la tapa superior a lo largo de las ranuras en ambos lados y finalmente presiónela firmemente en su lugar.
Apriete los dos tornillos de fijación (M2.5x5) en el lateral de la tapa superior.
Luego inserte dos tornillos cortos de la misma especificación en el agujero de tornillo en el lado superior cerca del acoplador de tubo de asistencia de aire (en rojo), e inserte dos tornillos largos (M2.5x32) en el agujero de tornillo en el lateral alejado del acoplador de tubo de asistencia de aire (en verde).
Notas finales
