Reemplazar la unidad de motor de elevación 2004

Última actualización el Apr 25, 2026

Nota: Esta página utiliza la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente iguales para el H2C.

Unidad de motor de elevación 2004

La unidad de motor de elevación 2004 consta de un motor de elevación y una caja de engranajes de elevación. Se utiliza para controlar la elevación del hotend izquierdo.

Las piezas de repuesto para la unidad de motor de elevación 2004 incluyen:

  1. Unidad de motor de elevación 2004 (preensamblada con el motor de elevación y la caja de engranajes) × 1

  2. Cubierta del motor de elevación (reemplace solo si está dañada) × 1

  3. Brazo oscilante × 1

  4. Arandela de grafito × 1

  5. Tornillos M2.5×5 (utilizados para fijar la caja de engranajes del motor de elevación) × 3

  6. Tornillos BT2×5 (utilizados para fijar el motor de elevación) × 2

Cuándo utilizar

  • Operación anormal del motor de elevación

  • Operación anormal de la caja de engranajes del motor de elevación

Herramientas y materiales necesarios

  • Nuevo ventilador de capa

  • Llave Allen H2.0

  • Llave Allen H1.5

Especificaciones y cantidades de tornillos involucrados en el reemplazo de la unidad de motor de elevación H2D (se recomienda guardar los tornillos removidos para evitar pérdidas):

Advertencia de seguridad

¡IMPORTANTE!

Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.

Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.

Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier preocupación o pregunta sobre el seguimiento de esta guía, recomendamos enviar un ticket técnico respecto a su problema y haremos lo posible por responder rápidamente y brindar la asistencia necesaria.

Retirar la unidad de motor de elevación 2004

Paso 1: Retirar el ventilador de enfriamiento del hotend y el soporte

Para retirar la unidad de motor de elevación 2004, primero debe retirar el ventilador de enfriamiento del hotend. Por lo tanto, puede consultar esta Wiki para instrucciones sobre la retirada del ventilador de enfriamiento del hotend y su soporte:

Reemplazar ventilador de enfriamiento del hotend y soporte H2D

Paso 2: Retirar la cámara de boquilla

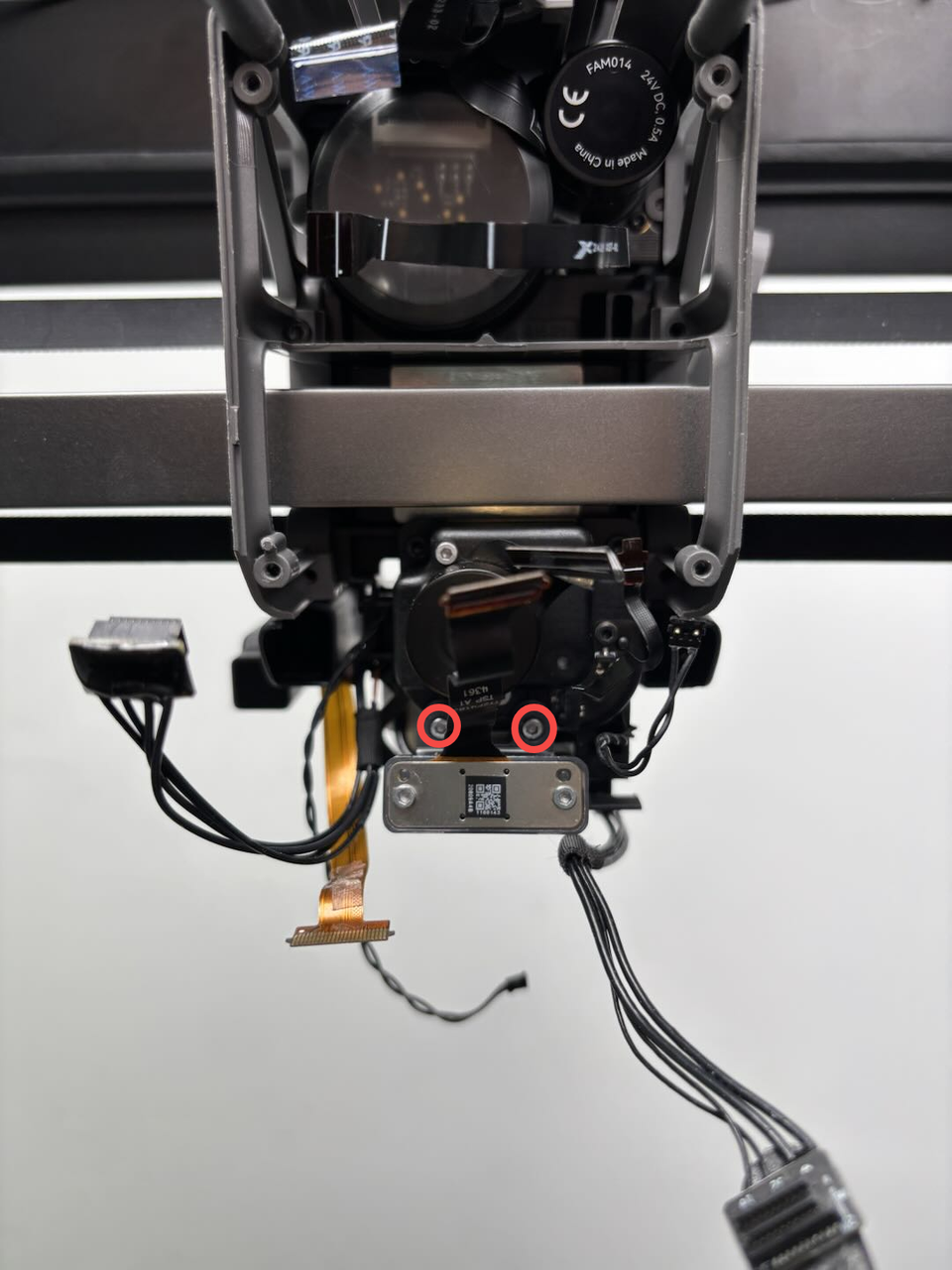

Dado que un tornillo de la unidad de motor de elevación 2004 está bloqueado por la cámara de boquilla, puede utilizar una llave Allen H1.5 para retirar los 2 tornillos de fijación de la cámara de boquilla y luego quitarla.

Paso 3: Retirar la unidad de motor de elevación 2004

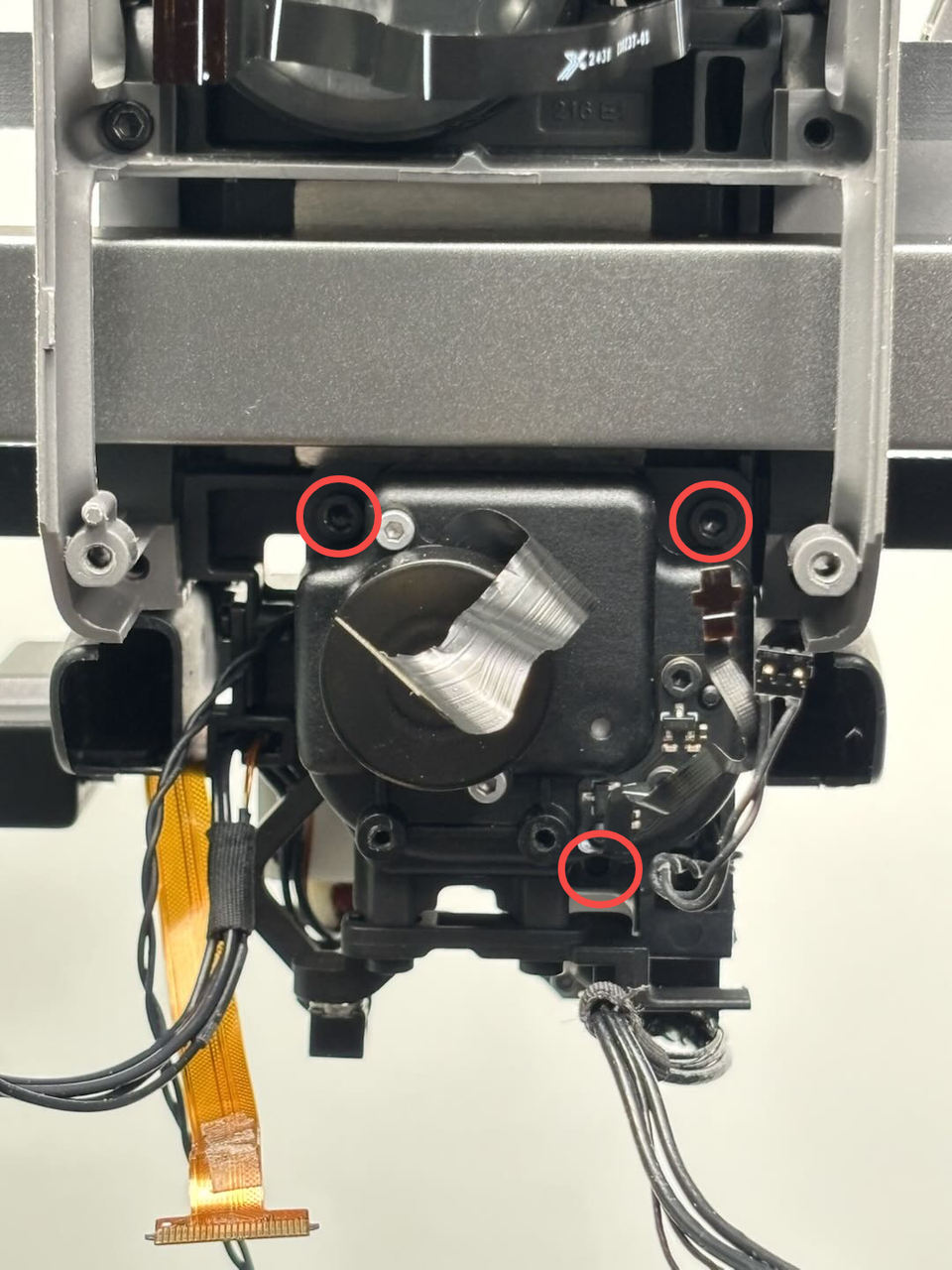

Utilice una llave Allen H2.0 para retirar los 3 tornillos de fijación de la caja de engranajes del motor de elevación. Luego, desconecte con cuidado la unidad de motor de elevación del cabezal. Al retirar el último tornillo, sostenga la unidad de motor de elevación con la mano para evitar que caiga.

Paso 4: Retirar el soporte del imán bloqueador de boquilla y el bloqueador de boquilla

Dado que el soporte del imán bloqueador de boquilla y el bloqueador de boquilla están instalados en la unidad de motor de elevación (y no están incluidos con la unidad de motor de elevación en sí), debe retirarlos de la unidad antigua e instalarlos en la nueva. Puede utilizar una llave Allen H2.0 para retirar un tornillo de fijación del bloqueador de boquilla y desconectarlo, y utilizar una llave Allen H2.0 para retirar 2 tornillos de fijación del soporte del imán bloqueador de boquilla y desconectarlo.

Instalar la unidad de motor de elevación 2004

Paso 1: Instalar el soporte del imán bloqueador de boquilla y el bloqueador de boquilla

Conecte el bloqueador de boquilla existente al brazo oscilante (consulte la imagen para la instalación) y utilice una llave Allen H2.0 para apretar un tornillo de fijación.

Inserte la arandela de grafito en el cojinete del motor de elevación, luego alinee la superficie plana del brazo oscilante con la superficie plana del cojinete e instale el brazo oscilante en la unidad de motor de elevación. Finalmente, alinee los agujeros de tornillo del soporte del imán bloqueador de boquilla con la unidad de motor de elevación y utilice una llave Allen H2.0 para apretar 2 tornillos de fijación.

Paso 2: Instalar la unidad de motor de elevación 2004

Alinee los dos cojinetes de la unidad de motor de elevación con los agujeros correspondientes en el cabezal. Tenga en cuenta que el cojinete del lado izquierdo está asegurado en el deslizador de elevación. Cuando el deslizador de elevación está en la parte inferior, el cojinete izquierdo también debe estar en la parte inferior (como se muestra en la imagen). Si no está en la posición correcta, la unidad de motor de elevación no podrá instalarse. Puede ajustar la posición moviendo el brazo oscilante.

Como se muestra en la imagen de ejemplo, primero, mueva el brazo oscilante para conectar el bloqueador de boquilla al imán en el lado derecho del soporte del imán bloqueador de boquilla (indicado por el cuadro). Esto asegura que el deslizador de elevación esté en la parte inferior. Alinee los dos cojinetes de la unidad de motor de elevación con los agujeros correspondientes en el cabezal e instálela, y utilice una llave Allen H2.0 para apretar 3 tornillos de fijación.

Paso 3: Instalar la cámara de boquilla

Alinee la cámara de boquilla con los agujeros de tornillo en la unidad de motor de elevación y utilice una llave Allen H1.5 para apretar 2 tornillos de fijación.

Paso 4: Instalar el ventilador de enfriamiento del hotend y el soporte

Puede consultar esta Wiki para instrucciones sobre la instalación del ventilador de enfriamiento del hotend y su soporte:

Reemplazar ventilador de enfriamiento del hotend y soporte H2D

Verificar la funcionalidad

Conecte la alimentación y encienda la impresora. Active el hotend en la pantalla y verifique si funciona correctamente.

Notas finales
