Acoplador del Tubo de Asistencia de Aire para Láser
Herramientas Necesarias
- Llave Allen H2.0/H2.5

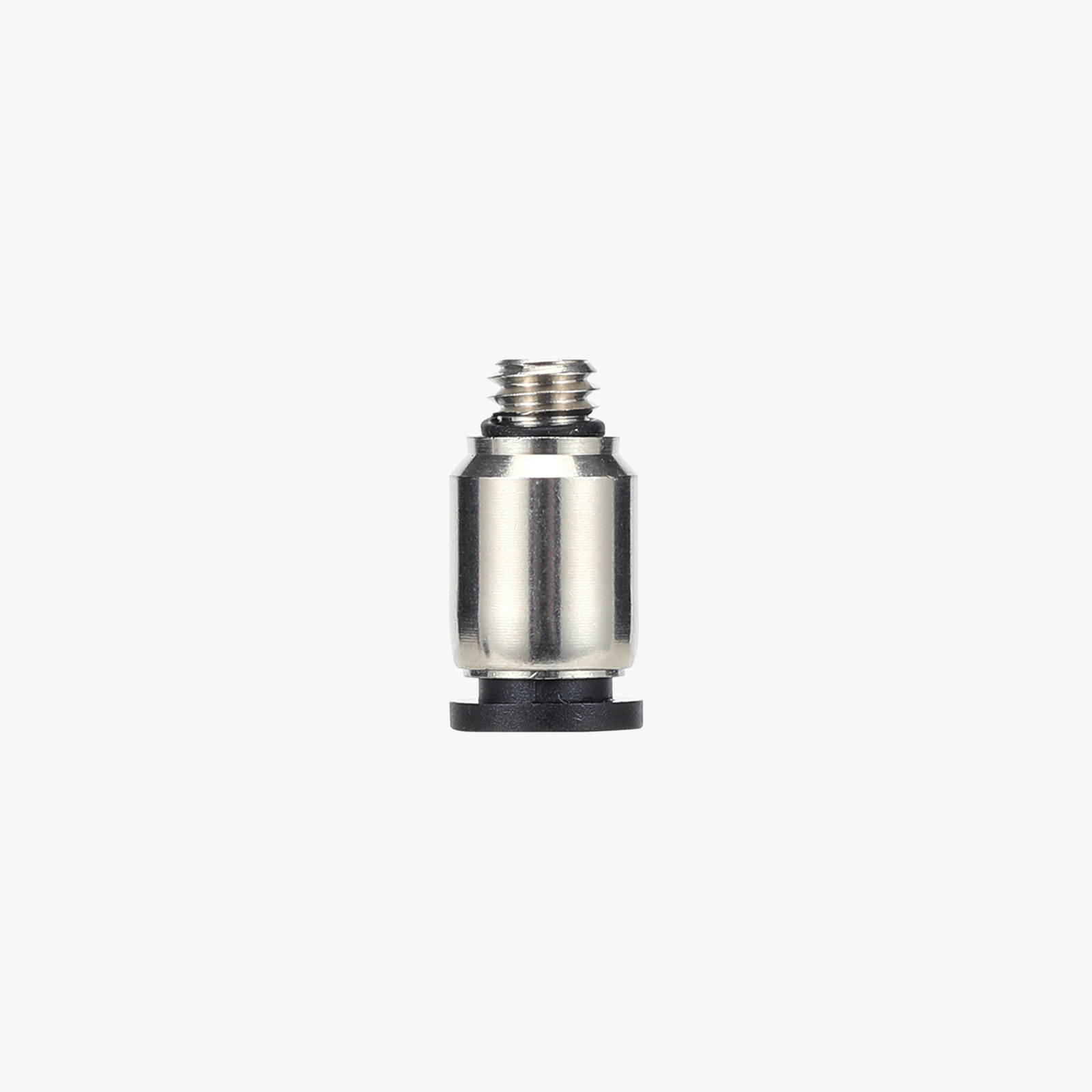

- Nuevo Acoplador del Tubo de Asistencia de Aire para Láser
Retirando el Acoplador del Tubo de Asistencia de Aire para Láser
Paso 1: Retirar la Cubierta Superior del Módulo Láser
Retire los 6 tornillos en la parte frontal y laterales de la cubierta superior (2 tornillos largos M2.5x26, 4 tornillos cortos M2.5x5), luego retire la cubierta superior.
Paso 2: Retirar el Acoplador del Tubo de Asistencia de Aire para Láser
Utilice una llave Allen H2.0 para retirar el Acoplador del Tubo de Asistencia de Aire para Láser (para algunos módulos láser de 10W, puede ser necesario utilizar una llave Allen H2.5; las dos versiones se envían al azar, consulte la unidad recibida).
Instalando el Acoplador del Tubo de Asistencia de Aire para Láser
Paso 1: Volver a Instalar el Acoplador del Tubo de Asistencia de Aire para Láser
Utilice la llave Allen H2.5 o H2.0 para volver a instalar el Acoplador del Tubo de Asistencia de Aire para Láser.
Paso 2: Volver a Instalar la Cubierta Superior del Módulo Láser
Vuelva a colocar los clips de los cables conectores en la pared exterior y presione los clips manualmente para evitar que los cables se muevan. Luego deslice la cubierta superior a lo largo de las guías laterales y presiónela hacia abajo para asegurarla.
Primero, inserte los 2 tornillos cortos (M2.5x5) en los laterales de la cubierta superior. Luego, inserte 2 tornillos cortos de la misma especificación en los agujeros superiores izquierdos, y 2 tornillos largos (M2.5x26) en los agujeros derechos (frente al LED LOGO, de frente hacia atrás). La instalación está completa.
Notas Finales
