Ajuste de Tensión de la Correa
La tensión correcta de la correa es esencial para un sistema de movimiento XY central. Una correa floja o con holgura puede causar muchos problemas en la impresión 3D, como círculos que se ven como óvalos.
La correa y el gantry forman un sistema masa-muelle, donde la correa actúa como el muelle (k) y el gantry como la masa (m). La frecuencia natural del sistema es f = sqrt (k/m). Una correa floja reduce el valor de k y de f, lo que afecta a la compensación de vibraciones.
H2D monitorea la tensión de la correa mediante esta ecuación f = sqrt (k/m). Durante la calibración, los motores generarán vibraciones a diversas frecuencias y buscarán la resonancia, que ocurre cuando la frecuencia de entrada es igual a la frecuencia natural. A esta operación la denominamos barrido de frecuencia, y genera cierto ruido con un tono creciente.
Cuando H2D detecta que ha cambiado la frecuencia natural, es momento de ajustar la tensión de la correa. Es un proceso semiautomático y puede realizarse con una operación sencilla.
Pasos para Ajustar la Tensión de la Correa
IMPORTANTE: Apague primero la impresora.
Ajuste de la Correa XY
- Afloje los 4 tornillos del ajustador de tensión. Afloje cada tornillo 1-2 vueltas; no retire el tornillo.

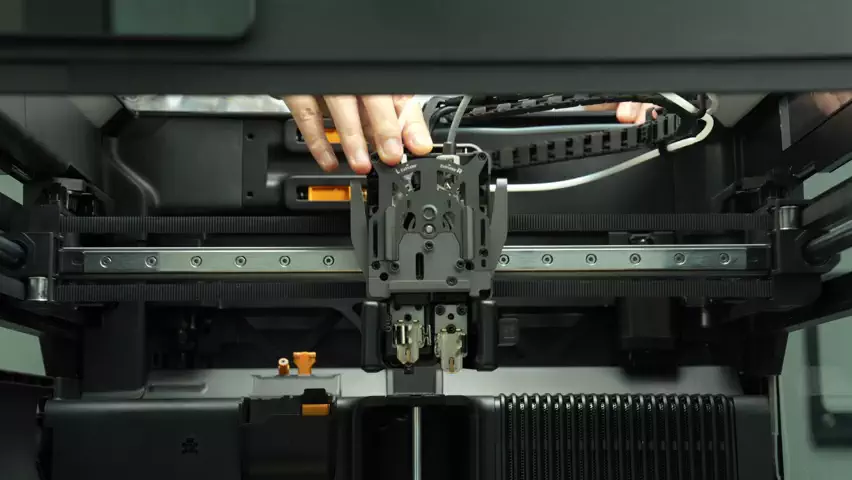

- Mueva suavemente el cabezal hacia adelante y hacia atrás varias veces, y finalmente desplácelo hasta el extremo trasero de la impresora.
*El diagrama ilustra la posición del cabezal; no es necesario desmontar el hotend.

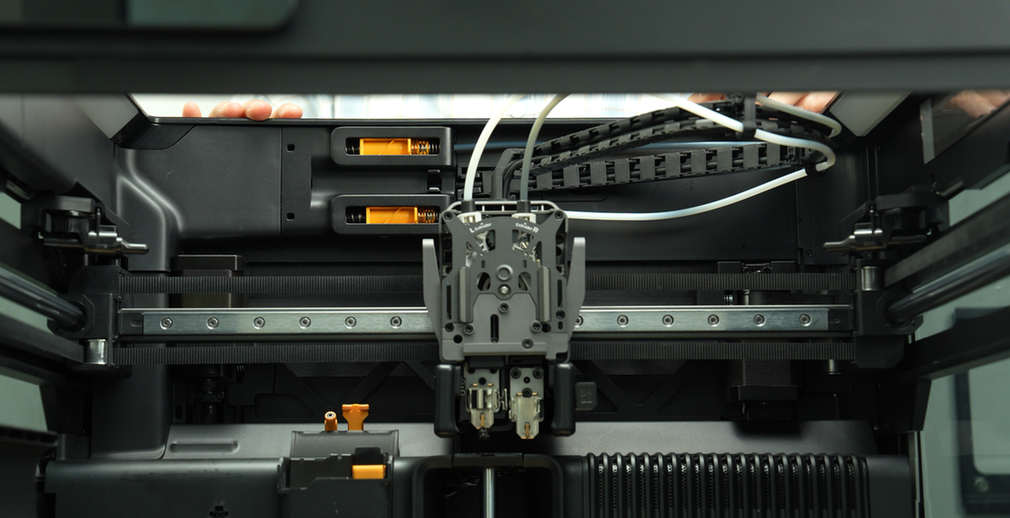

Una vez posicionado, asegúrese de que el cabezal y la alineación del eje X coincidan con la imagen siguiente antes de continuar.
- Apriete nuevamente los 4 tornillos. El sistema muelle del ajustador de tensión tensará la correa a la tensión correcta.
IMPORTANTE: NO apriete excesivamente los tornillos del ajustador de tensión. Hacerlo puede causar daños y no proporcionará mejores resultados. Apriete simplemente ambos tornillos como cualquier otro tornillo y no los sobretorza.
Ajuste de la Correa Z

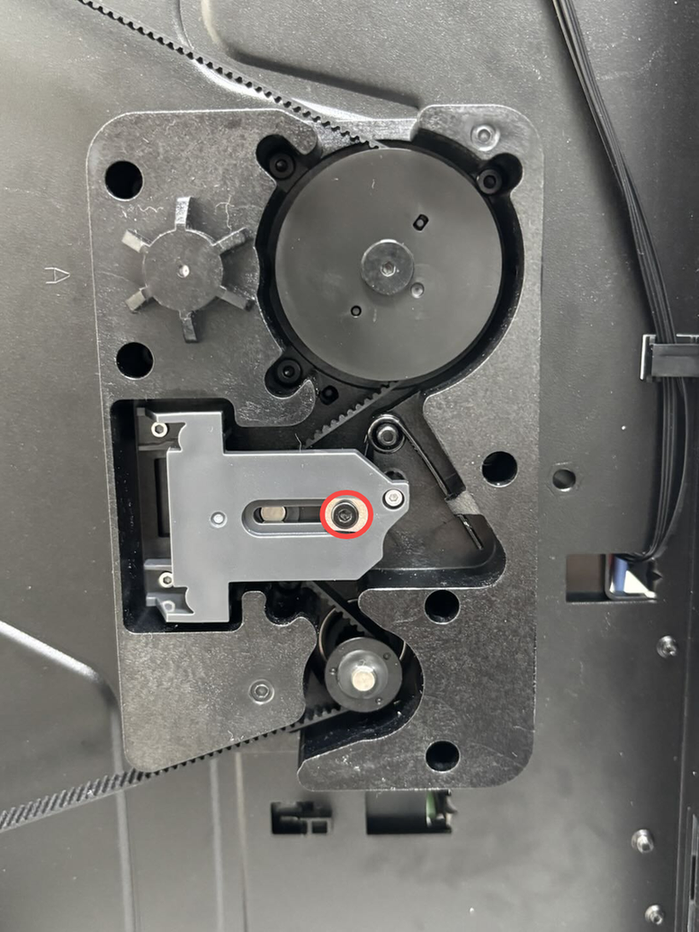

Retire la cubierta de vidrio superior, coloque la impresora en ángulo y use una llave de hexágono H2.0 para aflojar el tornillo del ajustador. (No retire el tornillo)

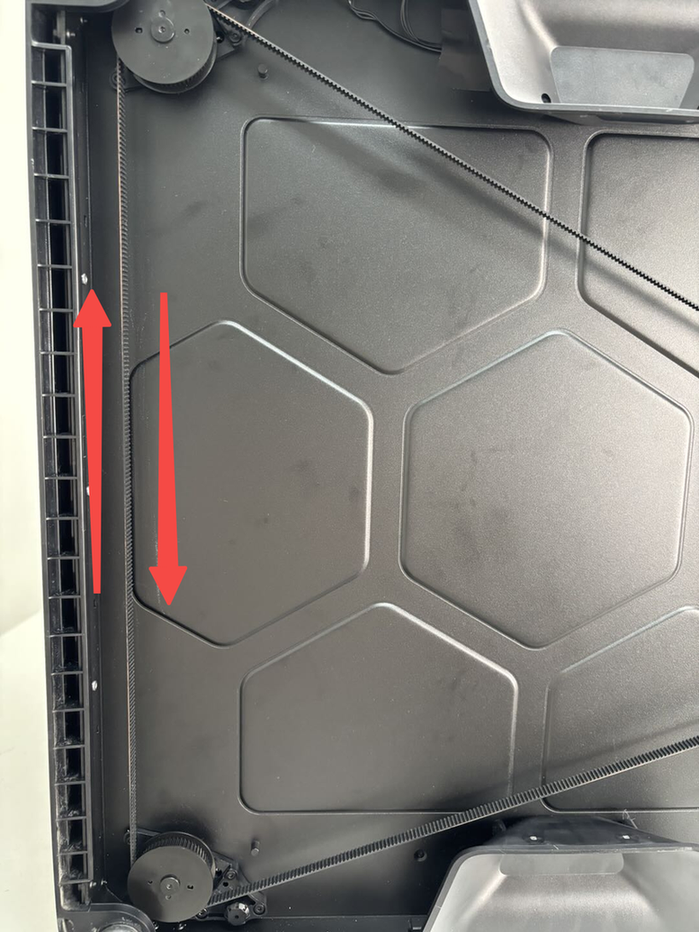

Tire de la correa del eje Z hacia adelante y hacia atrás 3-5 veces a mano para asegurar un movimiento suave, luego use una llave hexagonal H2.0 para apretar el tornillo de fijación del deslizador del ajustador del eje Z (M3x6).
Después de apretar, coloque la impresora de nuevo en posición vertical sobre una mesa/suelo estable y cubra con la cubierta de vidrio superior.
Dado que la impresora es relativamente pesada, se recomienda que dos personas realicen la operación juntas para evitar daños causados por este movimiento.
Calibración
Después de completar la operación de ajuste de tensión de la correa, es necesario recalibrar la identificación de la frecuencia de resonancia para registrar las nuevas características de resonancia del equipo.
La impresora H2D puede calibrarse desde la pantalla o desde Bambu Studio.
