Visión general
🔎 Encuentre el Kit de Asistencia para Alimentación de TPU H2D en la tienda de Bambu Lab.
El Módulo de Asistencia para Alimentación de TPU es un componente mejorado diseñado para filamentos flexibles. Este kit proporciona componentes esenciales del extrusor, placa de control principal y diversos conectores, que deben ensamblarse imprimiendo la carcasa y la estructura por usted mismo.
-
Mejor confiabilidad: Evita que el filamento flexible se enrede o se rompa, aumentando significativamente las probabilidades de éxito en sus impresiones de TPU.
-
Carga más sencilla: Simplifica la configuración permitiendo alimentar el filamento directamente desde un puerto dedicado o una caja sellada para secado.
Modelos aplicables
Bambu Lab H2 Series, X series, P series
Notas:
- Cuando el hotend izquierdo de la H2D está conectado al Módulo de Asistencia para Alimentación de TPU, no se admite impresión multi-color o multi-material (no se pueden usar simultáneamente los hotends izquierdo y derecho). Esto se debe a que el movimiento de elevación del hotend izquierdo afecta la estabilidad de alimentación del módulo de asistencia, lo que a su vez provoca un atasco en el extrusor.
- El Módulo de Asistencia para Alimentación de TPU debe usarse con un soporte de carrete externo, y no admite la función de carga y descarga automática del AMS. Solo admite alimentación manual a través de la salida de filamento dedicada al TPU del AMS HT.
- Si ocurre cualquier anomalía o fallo durante el uso, consulte el documento de solución de problemas: Módulo de Asistencia para Alimentación de TPU - Pasos comunes de solución de problemas.
Preparación

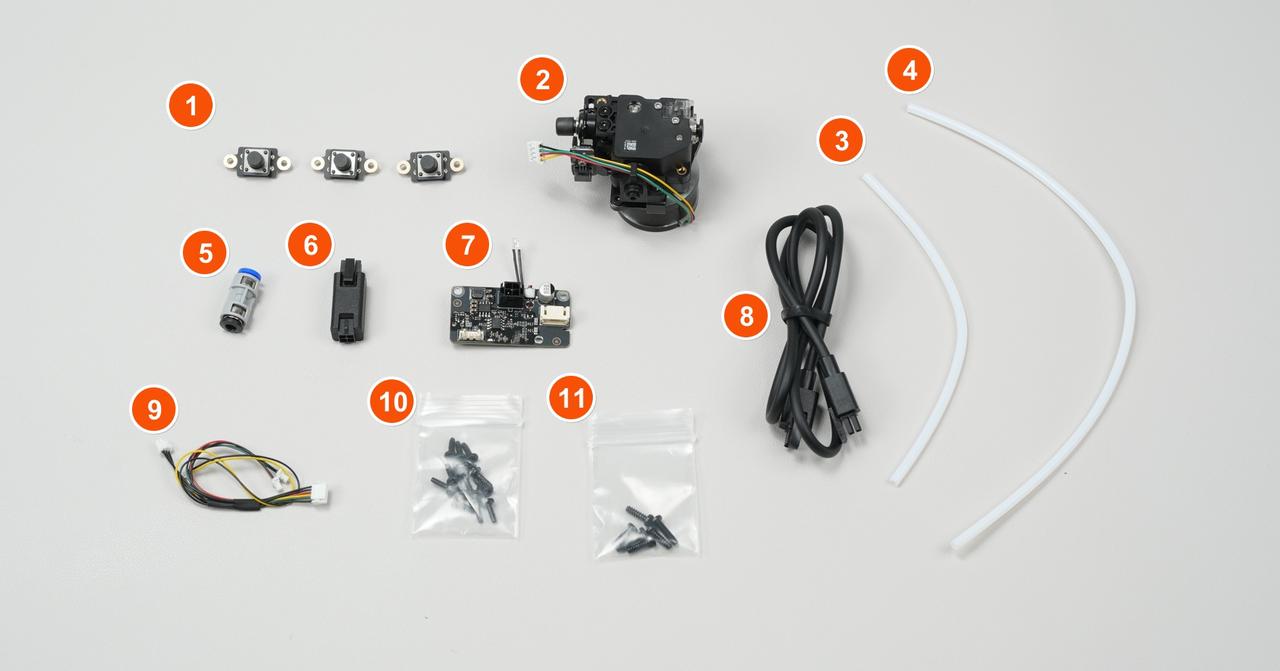

Lista de hardware

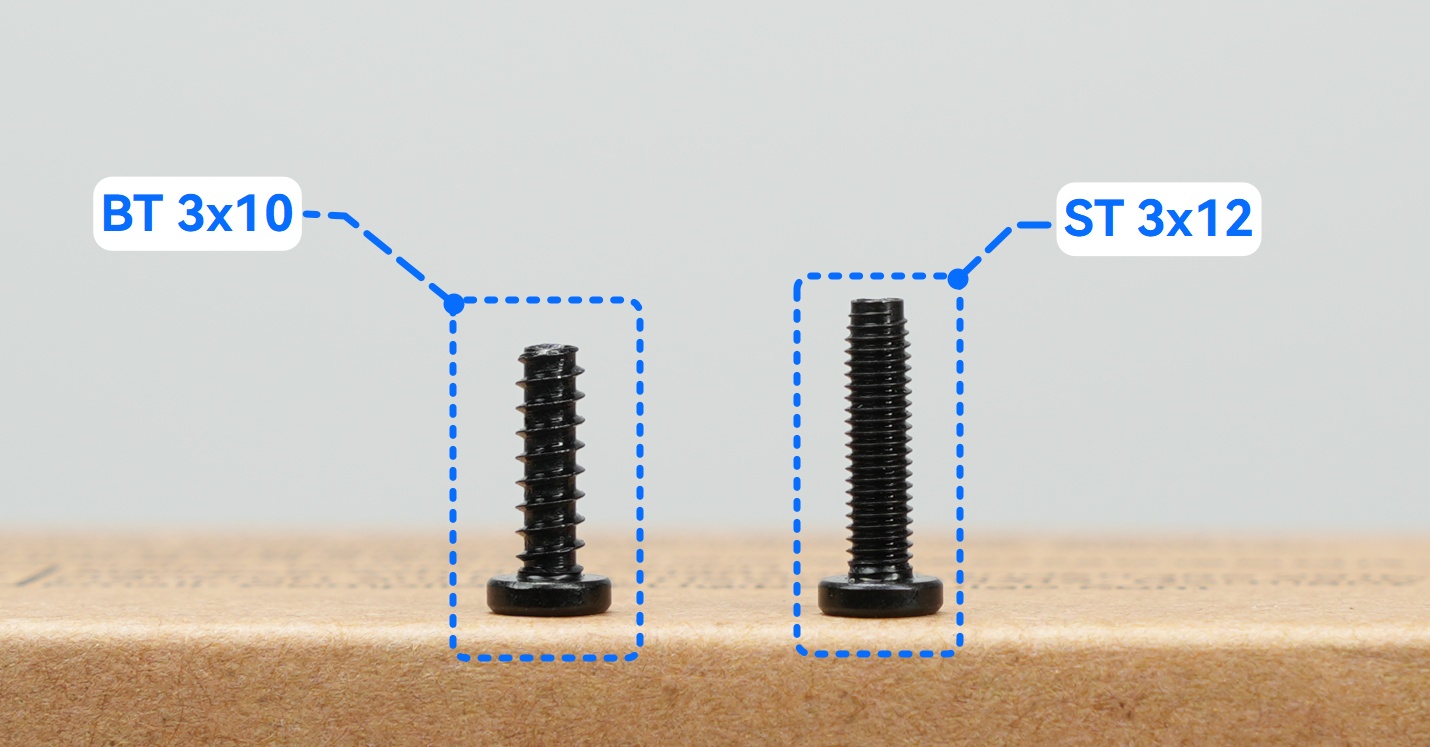

Los tornillos BT3x10 se usan para fijar la estructura superior y la placa principal, mientras que los tornillos ST3x12 se usan para fijar el soporte del módulo de asistencia.

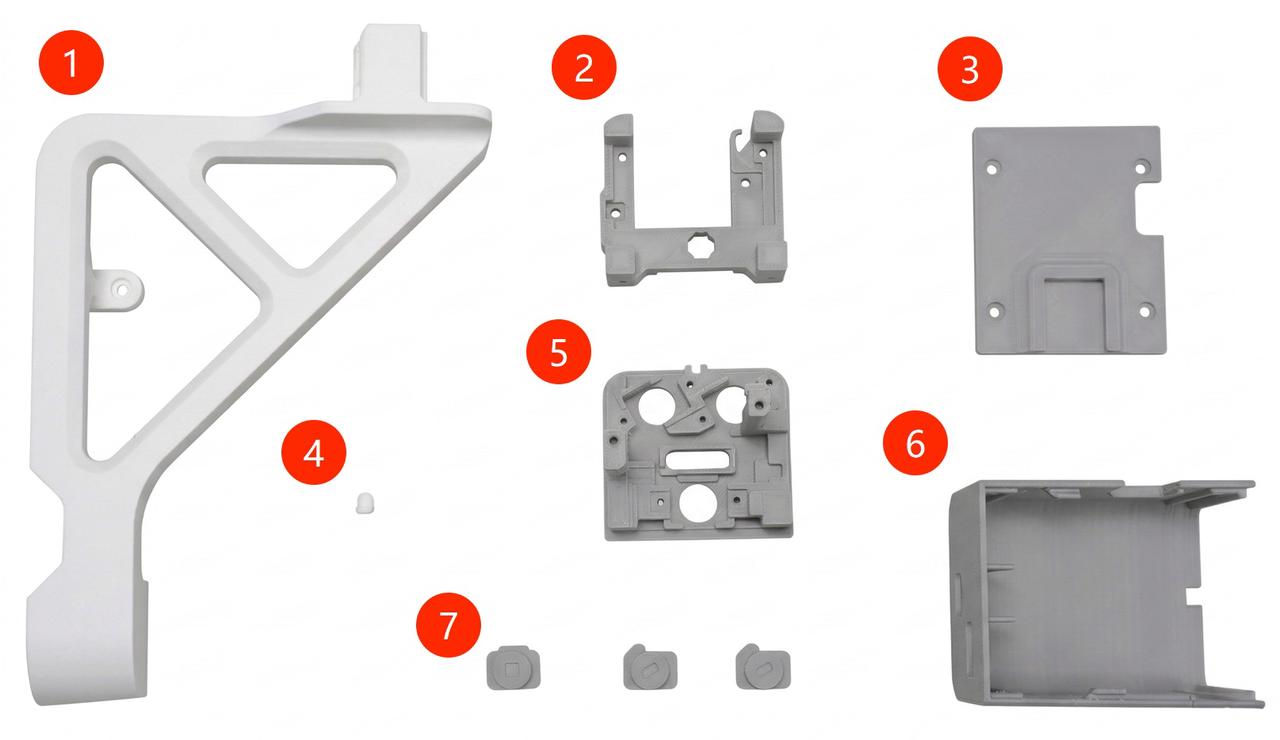

Lista de piezas impresas
Utilice un color oscuro para el cuerpo principal del módulo de alimentación, y blanco para la columna guía de luz (Pieza No 4 en la imagen de abajo) para proporcionar una mejor transmisión de luz para el LED de la placa.
🔎 Encuentre la página de descarga del modelo: Carcasa y Estructura del Módulo de Asistencia para Alimentación de TPU
ℹ️Nota: El modelo del soporte (No. 1) varía según el modelo de impresora 3D, asegúrese de imprimir el soporte correcto para su impresora 3D.
Video de instalación
Instalación del Módulo de Asistencia para Alimentación de TPU
Paso 1. Preparar las piezas impresas
Extraiga la carcasa impresa (pieza impresa No.6) y la cubierta trasera (pieza impresa No.3), y retire las estructuras de soporte en 5 posiciones como se muestra en la imagen a continuación.
Paso 2. Insertar los botones impresas
Alinee los 3 botones (pieza impresa No.7) con los orificios de montaje de botones en la estructura superior (pieza impresa No.5) y presionelos suavemente en su lugar. Deben verse como la imagen de la derecha.
Paso 3. Instalar las placas de interruptor

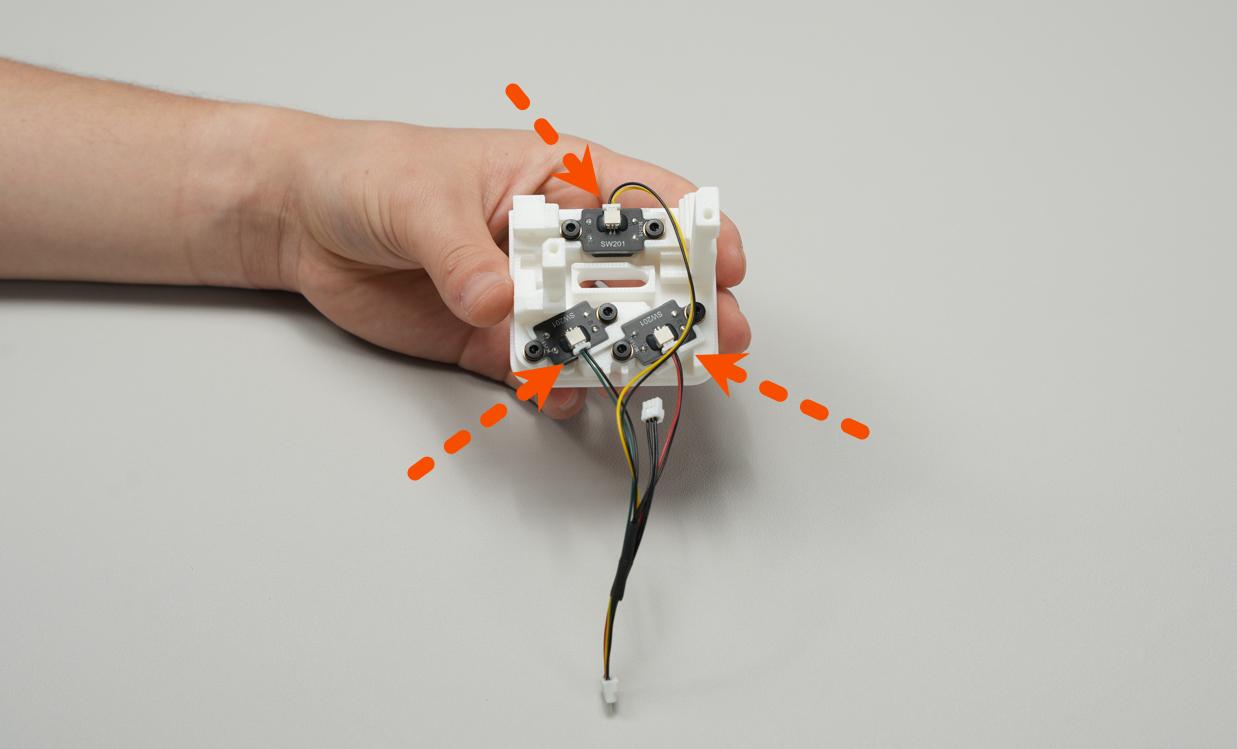

Monte las 3 placas de interruptor en las posiciones de montaje de la placa de interruptor en la estructura superior.
ℹ️ Nota importante: Asegúrese de que las placas de interruptor estén posicionadas como se muestra.
Use los seis tornillos BT2.6x8 para ajustar las 3 placas de interruptor (2 tornillos por cada una).
⚠️Advertencia: No apriete excesivamente los tornillos, ya que podría dañar las piezas impresas.
Después de la instalación, presione cada botón con el dedo para verificar que funcione normalmente; deben sentirse elásticos y rebotar rápidamente sin titubeos.
Paso 4. Conectar los botones
Extraiga el cable 1 a 4 y conecte un extremo del cable a la interfaz de las 3 placas de interruptor en el orden de colores mostrado en la figura a continuación.
⚠️Advertencia: La secuencia del cable debe coincidir con el diagrama de colores, y una conexión incorrecta causará un funcionamiento anómalo del módulo (arranque y parada inestables) y fallos en los botones.
Paso 5. Instalar la unidad del extrusor

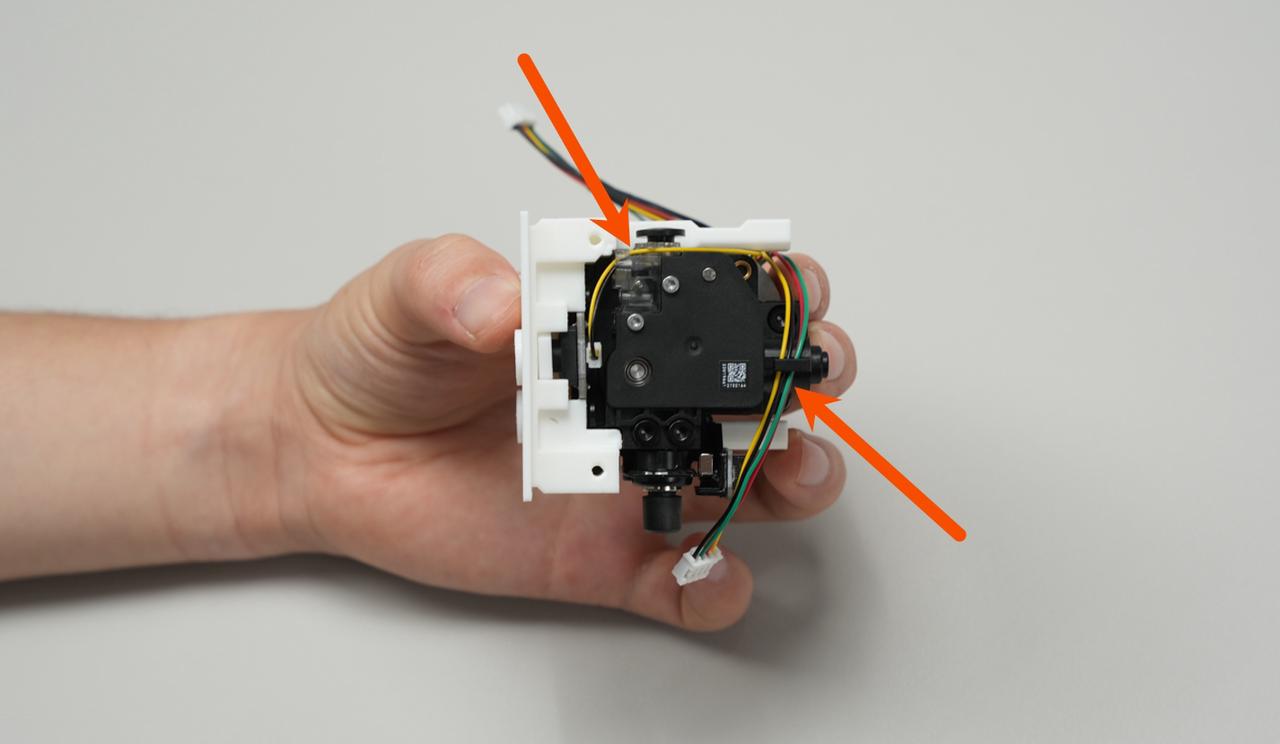

Alinee el conjunto de extrusor preensamblado con la posición de montaje del extrusor en la estructura superior y empujelo suavemente para asegurar que el extrusor esté perfectamente alineado con la marca indicada.
Paso 6. Ruteo de cables
Comience organizando los cables y encaje los cables de las placas de interruptor y los cables del motor en el abrazadera de gestión de cables de la estructura superior uno por uno, para evitar que queden aplastados posteriormente por la carcasa.

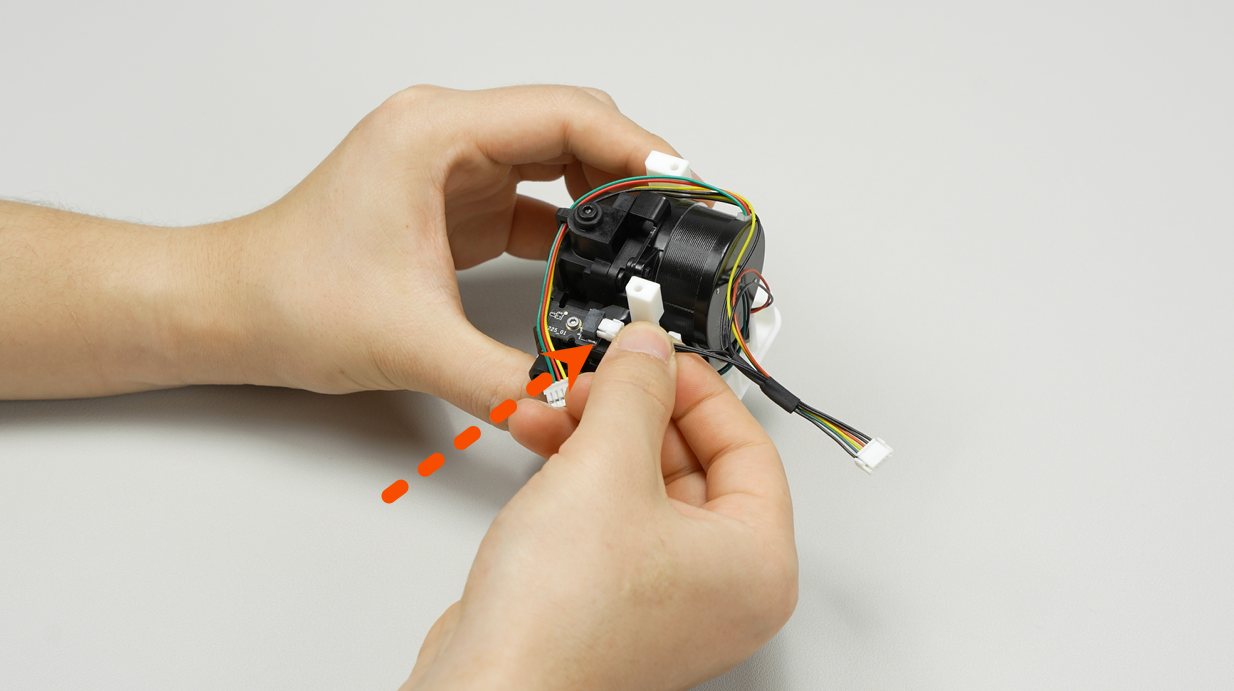

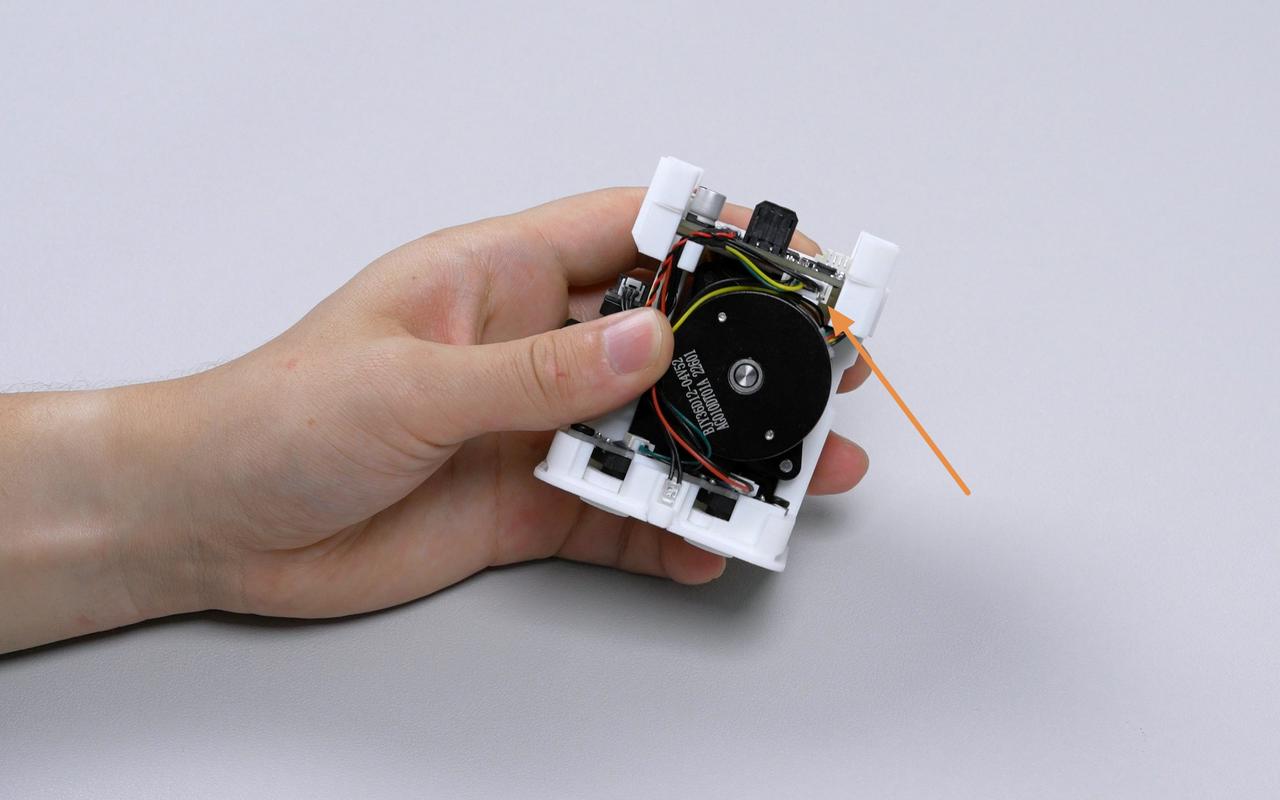

Localice el cable negro del cable 1 a 4 y conéctelo a la interfaz de la placa Hall.
Paso 7. Ensamblar la estructura superior e inferior
Alinee la estructura inferior con la posición mostrada en la estructura superior, luego use 2 tornillos BT3x10 para fijar los orificios de montaje de las estructuras superior e inferior respectivamente.
Paso 8. Instalar la placa de control principal
Retire la cinta protectora de la parte posterior de la placa de control principal y alinee la placa de control principal con la posición de montaje de la estructura inferior, usando tornillos BT3x10, fije la placa de control principal a la estructura inferior.
Paso 9. Conectar el motor del extrusor
Inserte el cable del motor del conjunto de extrusor en la interfaz correspondiente del motor en la placa de control principal, asegurándose de que el conector esté insertado firmemente y sin aflojamiento.
Paso 10. Instalar la luz LED
Instale la luz LED en la posición inferior y la columna guía de luz blanca (pieza impresa No. 4) en la parte superior, asegurando un ajuste apretado.
Paso 11. Organizar los cables

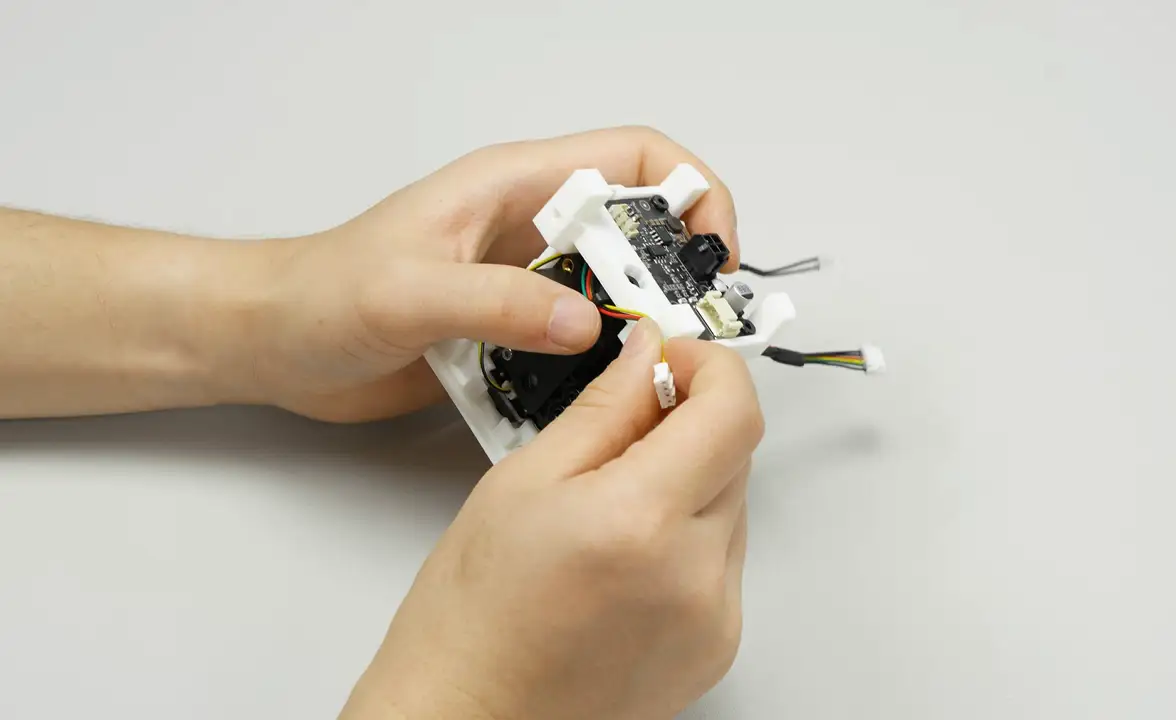

Inserte el otro extremo del cable 1 a 4 en la interfaz correspondiente de la placa de control principal, y luego organice los cables en la ranura de ruteo de cables.
ℹ️ Nota importante: No extienda el conjunto de cables más allá de la placa PCB para evitar que el cable quede aplastado por la carcasa.
Paso 11. Cerrar la carcasa

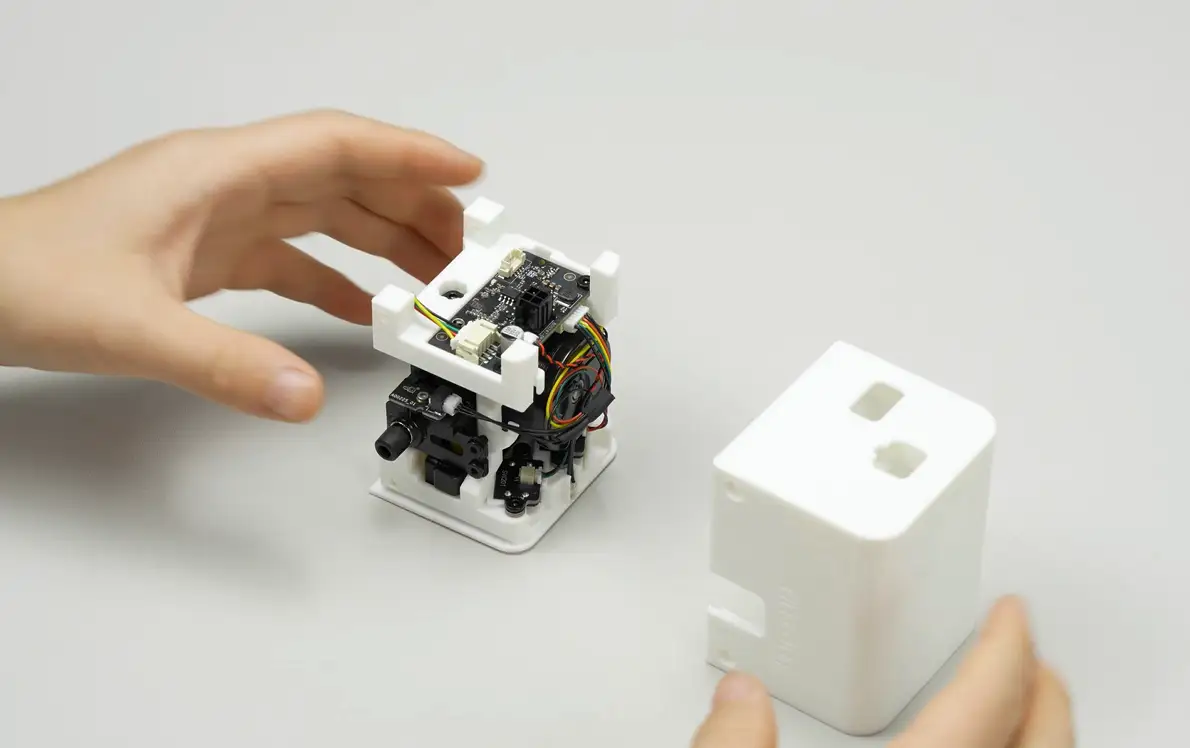

Inserte el Shell (pieza impresa N.º 6) en el cuerpo del módulo de alimentación ensamblado para asegurar que la carcasa encaje con los marcos superior e inferior.
Paso 11.1 Insertar los tornillos
Utilice 4 tornillos BT2.6x8 para alinear los 4 agujeros de fijación de la carcasa y fijarlos uno por uno.
Paso 11.2 Instalar la tapa
Alinee la tapa trasera (pieza impresa N.º 3) con las posiciones de montaje en la parte trasera del módulo y utilice 4 tornillos BT2.6x8 para apretar la tapa trasera uno por uno.

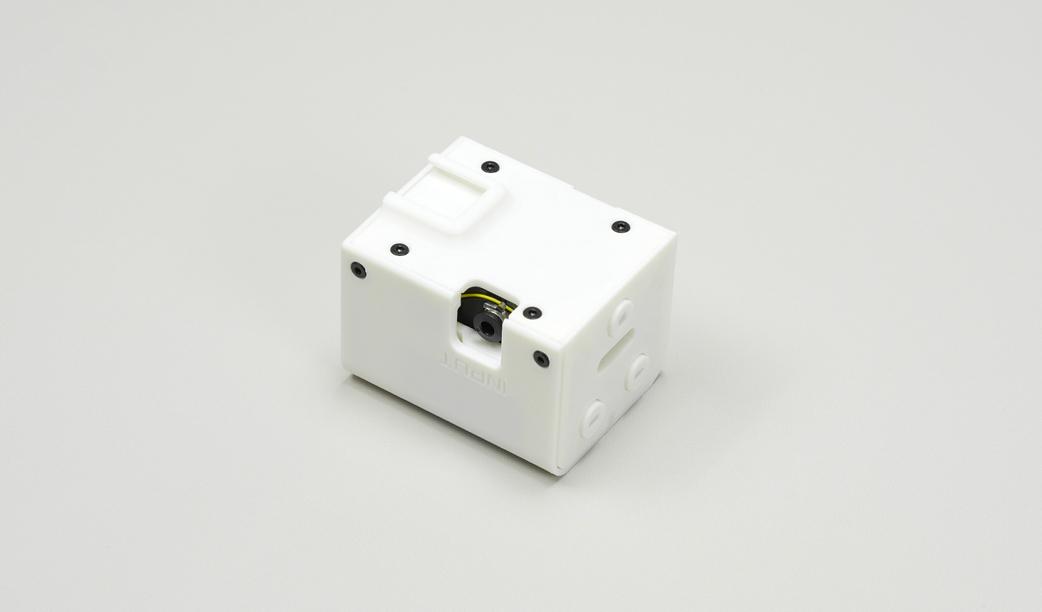

Después del montaje, el Módulo de asistencia para alimentación de TPU debe tener el aspecto de la imagen siguiente.
