Esta guía proporciona una introducción detallada al interruptor de seguimiento de filamento y pasos específicos para instalar el interruptor de seguimiento de filamento en la impresora X2D.
Introducción al Interruptor de Seguimiento de Filamento
El interruptor de seguimiento de filamento está especialmente diseñado para impresoras de doble boquilla, equipado con 2 entradas de filamento y 2 salidas de filamento, y admite una asignación fluida sin interrupciones entre el AMS y las boquillas duales.
Modelos de Impresora Aplicables
Actualmente, solo se admite X2D. Se están adaptando más modelos, y se planea implementar gradualmente el soporte para la serie H2 durante este año. Preste atención a las actualizaciones de firmware para conocer el progreso de adaptación más reciente.
Ventajas
En impresoras anteriores de doble boquilla, el AMS y las boquillas tenían una relación fija de vinculación: cada AMS solo podía suministrar filamento a la boquilla izquierda o derecha a la que estaba conectado. Cuando se conecta un solo AMS, la otra boquilla no tiene un AMS disponible y solo puede alimentarse manualmente mediante un carrete externo. Cuando se conectan dos unidades AMS, si la boquilla objetivo no coincide con el AMS donde se encuentra el filamento, es necesario ajustar manualmente la posición del filamento o reconectar el tubo PTFE, lo que resulta en una operación engorrosa y fácilmente interrumpe el proceso de impresión.
Tras instalar el interruptor de seguimiento de filamento, se liberará la relación fija entre el AMS y las boquillas. Ya sea que se conecten uno o varios dispositivos AMS, todo el filamento del AMS podrá alimentarse libremente a cualquier boquilla sin distinguir entre izquierda y derecha, logrando así una asignación flexible real entre boquillas y AMS, reduciendo considerablemente la intervención manual e incrementando la eficiencia de impresión multicolor.
Pasos de Instalación
Esta guía explica cómo conectar dos unidades AMS 2 Pro a X2D mediante el interruptor de seguimiento de filamento.
Si necesita conectar tres o más unidades AMS utilizando el interruptor de seguimiento de filamento, puede usar el adaptador PTFE 4-en-1. Consulte el siguiente método de colocación: siempre que no se afecte la alimentación normal del filamento, acorte el tubo PTFE lo máximo posible para reducir la resistencia de alimentación.
Longitudes recomendadas para el tubo PTFE:
- Desde AMS hasta interruptor de seguimiento de filamento: no más de 700 mm
- Desde interruptor de seguimiento de filamento hasta buffer de filamento: no más de 115 mm

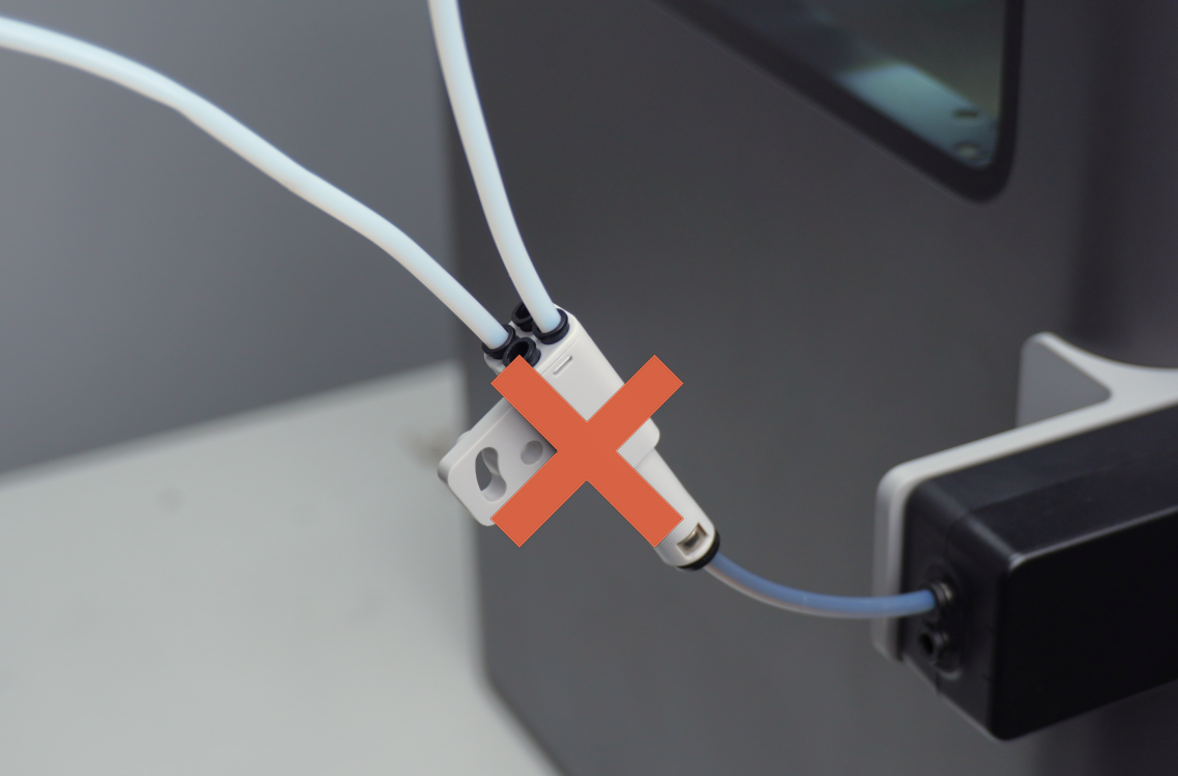

Advertencia: No utilice el adaptador de tubo PTFE 4-en-1 específico para H2C II con X2D, ya que no es compatible.
Preparación
Herramientas y Materiales Necesarios
- Interruptor de seguimiento de filamento (Lista de paquete: interruptor de seguimiento de filamento, cable de 6 pines, tubo PTFE de 700 mm ×2, tubo PTFE de 400 mm ×2, tornillos ×6)
Nota: Se suministran cuatro tornillos ST3×10; solo se necesitan dos para la instalación. Guarde los dos restantes como repuestos.
- Cable de 6 pines adicional ×2
- Llaves Allen H1.5 y H2.0
Impresión del Soporte
- Enlace del modelo: Soporte para Interruptor de Seguimiento de Filamento (Para X2D)
Nota: Si la impresora necesita imprimir filamento de alta temperatura, se recomienda utilizar materiales resistentes a altas temperaturas (como PC, CF-GF resistente a altas temperaturas) para imprimir el soporte, evitando la deformación del modelo causada por la temperatura excesiva del dispositivo durante impresiones posteriores.
Versión de Firmware / Studio
- X2D: 01.01.00.00
- Bambu Studio: 2.5.3
Instalación del Interruptor de Seguimiento de Filamento

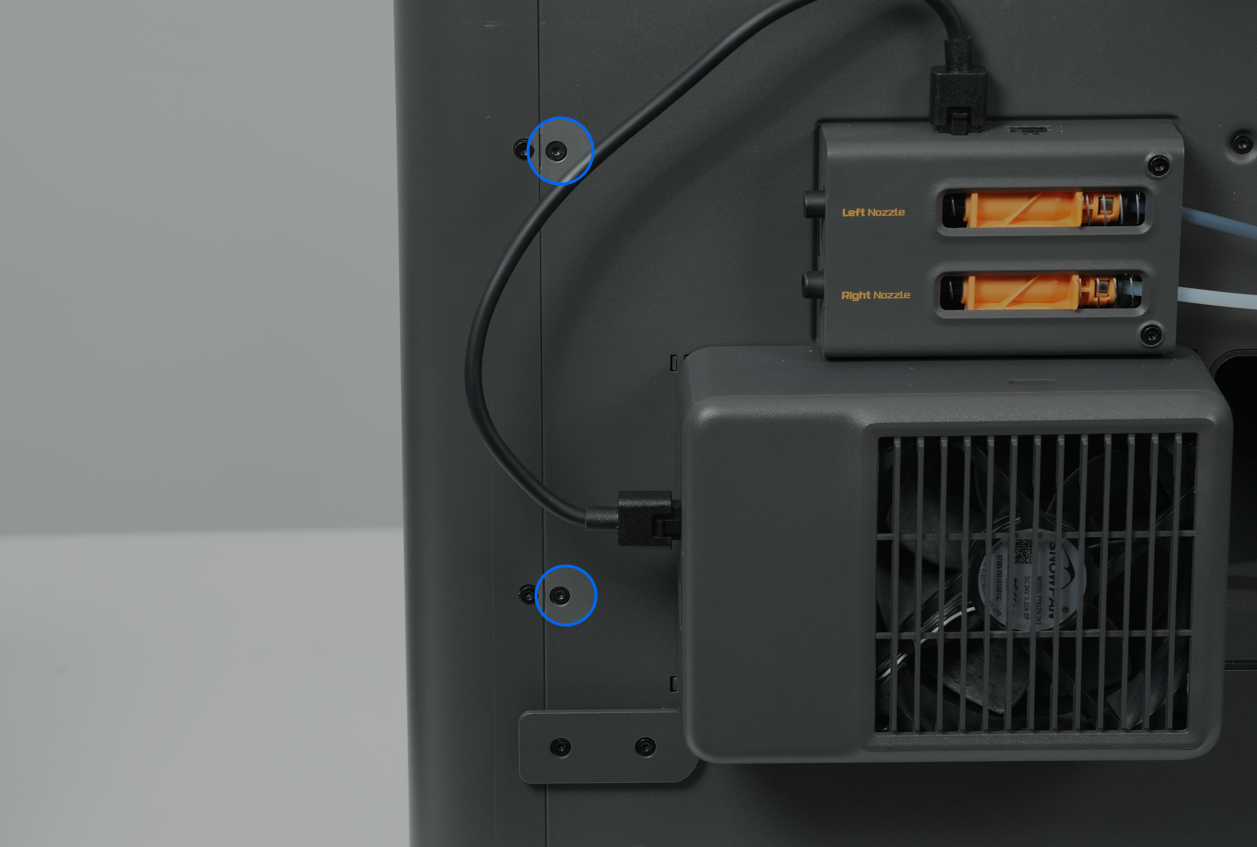

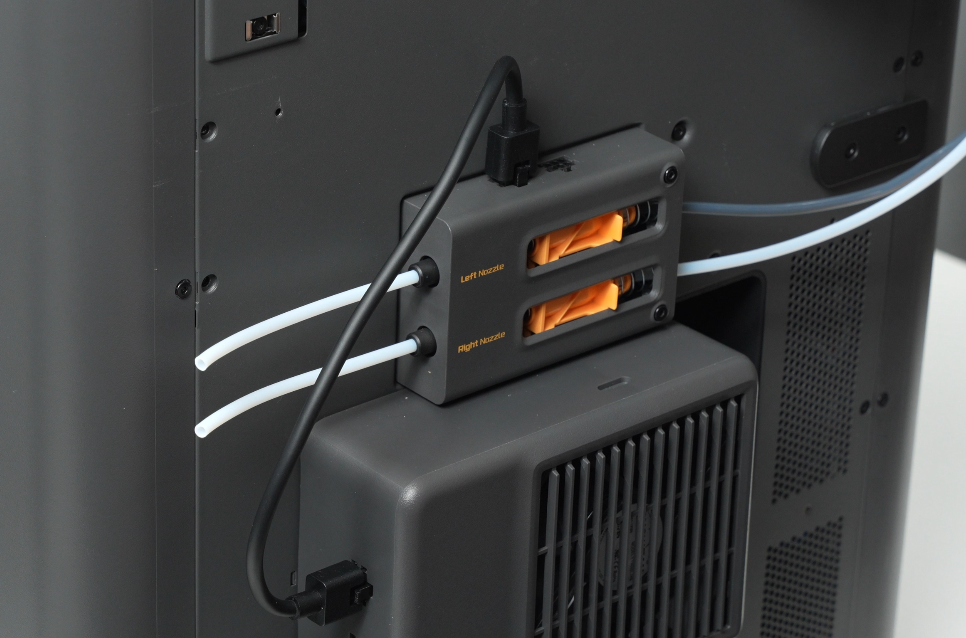

- Utilice una llave Allen H2.0 para retirar los dos tornillos que fijan la parte trasera de la impresora.

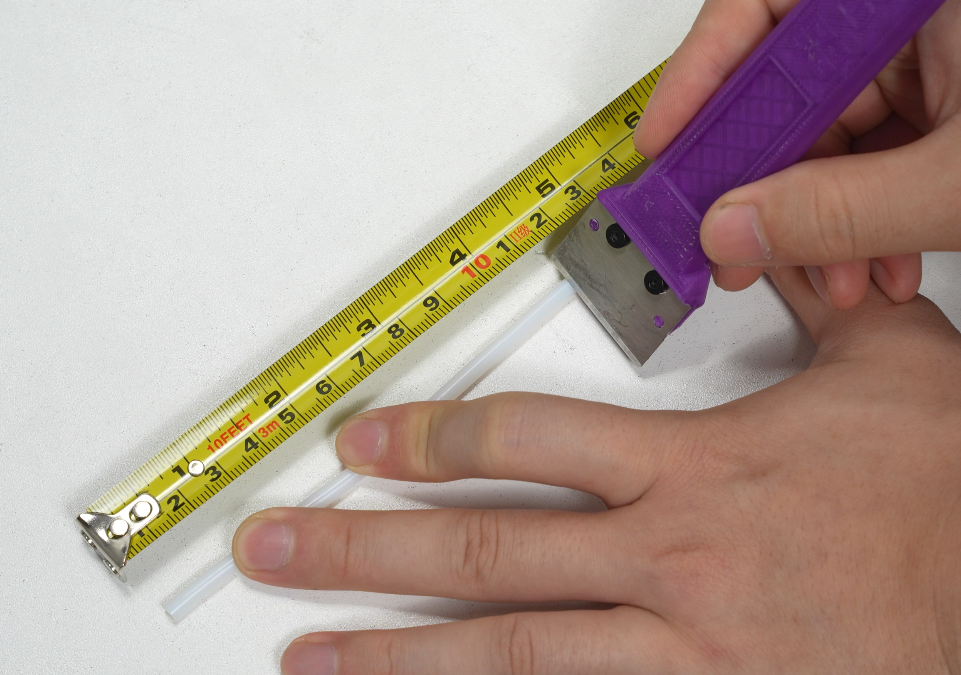

- Corte dos piezas de tubo PTFE de aproximadamente 115 mm de longitud.
- Inserte un extremo de cada tubo PTFE en el buffer de filamento.
Pase el otro extremo a través de la tablilla de bloqueo del conector neumático y preste atención a la dirección de la tablilla.
Nota: No es necesario distinguir el orden de la salida de filamento y la entrada de filamento; pueden conectarse arbitrariamente.

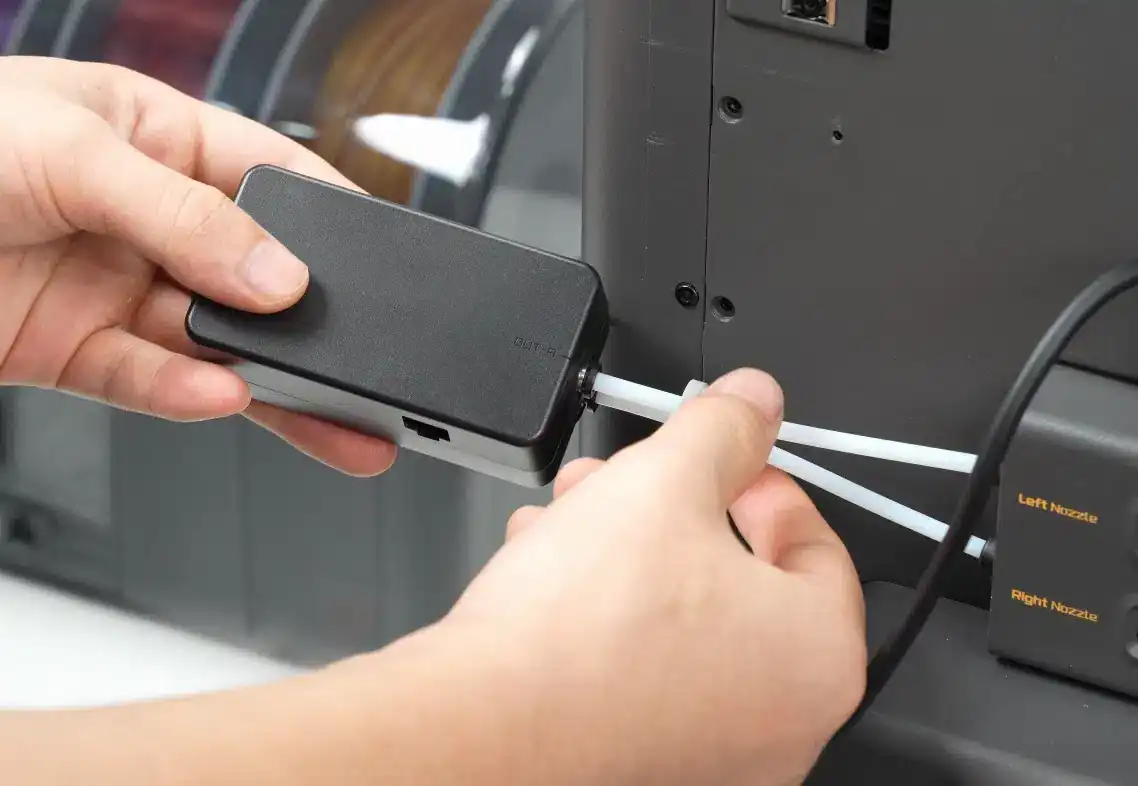

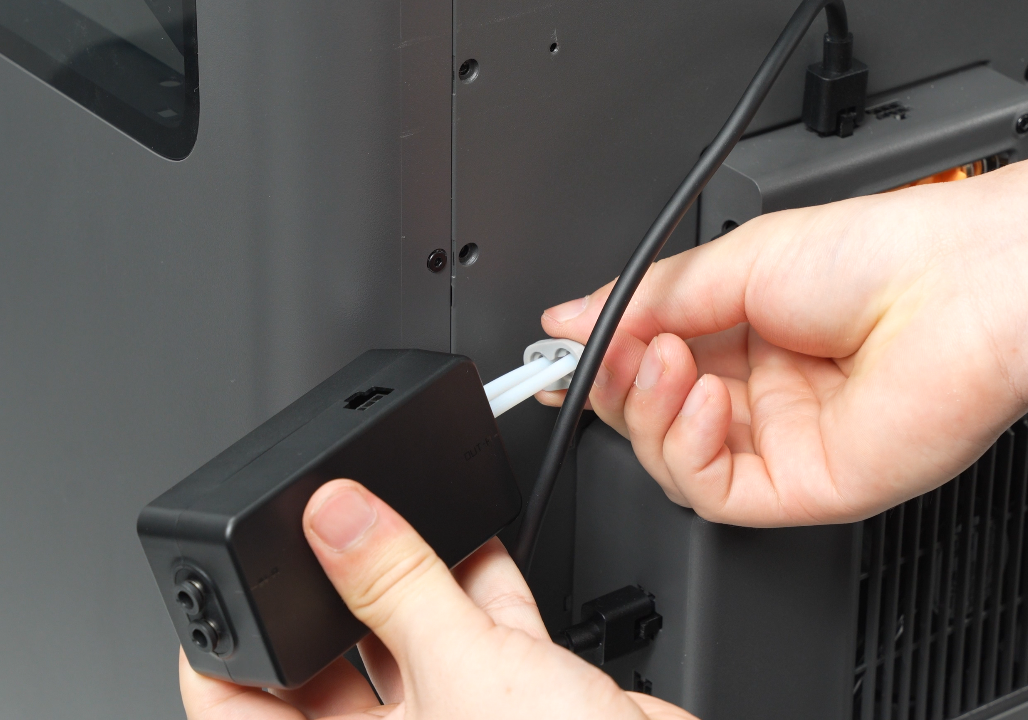

Luego inserte el tubo PTFE en la salida de filamento del interruptor de seguimiento de filamento.
Y mueva la tablilla de bloqueo hacia adelante para ajustarla estrechamente contra la salida de filamento.

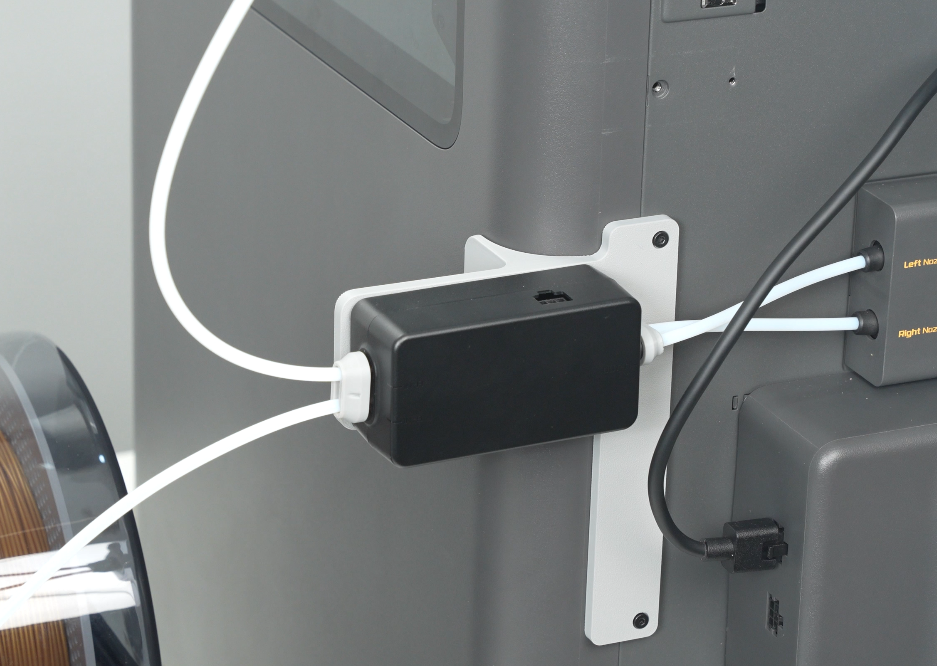

- Alinee los agujeros de tornillo en la parte trasera del interruptor de seguimiento de filamento con los agujeros del soporte.
- Saque los dos tornillos plateados (BT2×8) incluidos en el paquete del interruptor de seguimiento de filamento y utilice una llave Allen H1.5 para apretar ligeramente los tornillos. No apriete completamente los tornillos. Asegúrese de que haya una cierta holgura de movimiento entre el interruptor de seguimiento de filamento y el soporte.

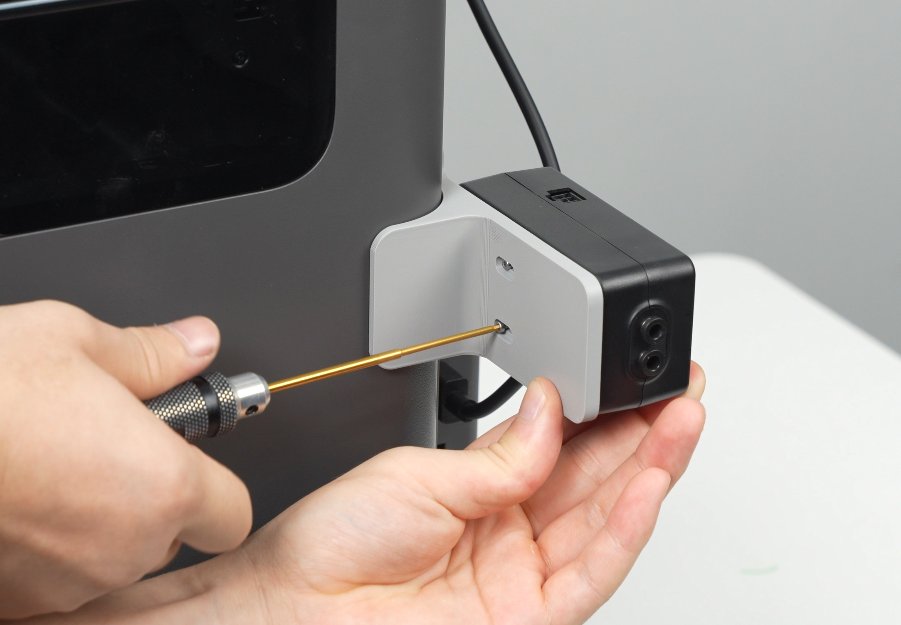

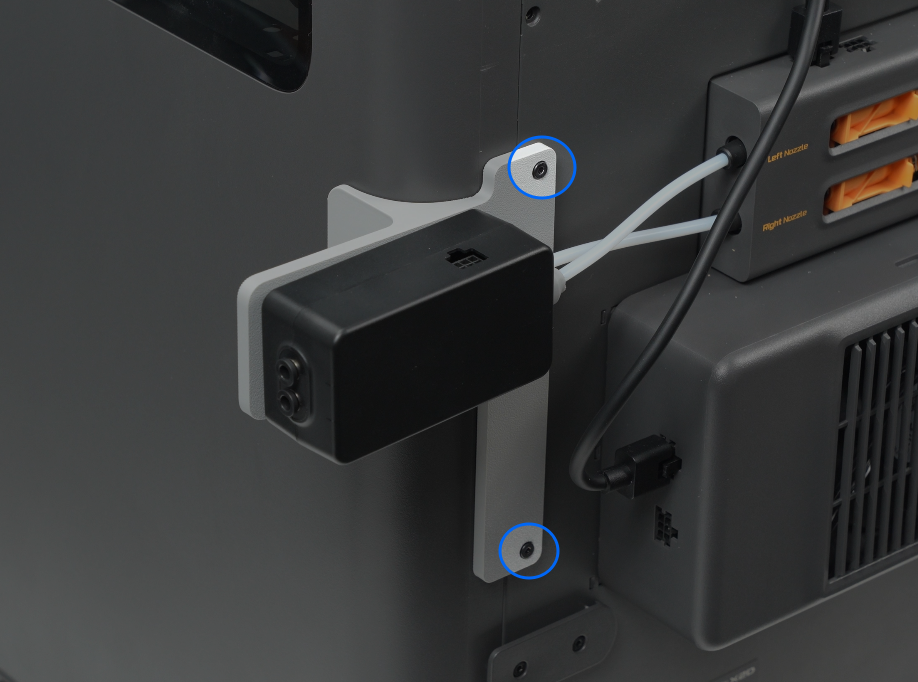

- Saque los dos tornillos negros (ST3×10) del paquete, alinee el soporte con los agujeros de tornillo en la parte trasera de la impresora y utilice la llave Allen H2.0 para fijar el soporte a la parte trasera de la impresora.
- Utilice una llave Allen H1.5 para apretar los tornillos entre el interruptor de seguimiento de filamento y el soporte.
Conexión del AMS

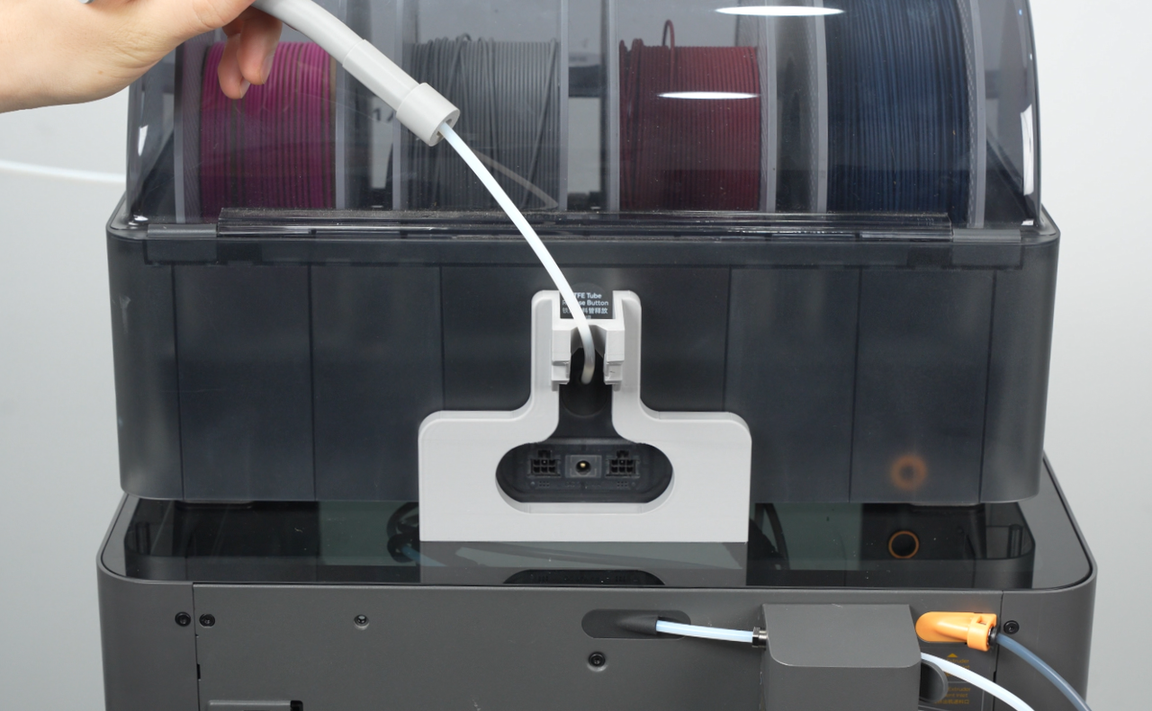

- Alinee la ranura del soporte de montaje con la parte inferior del AMS e inserte.

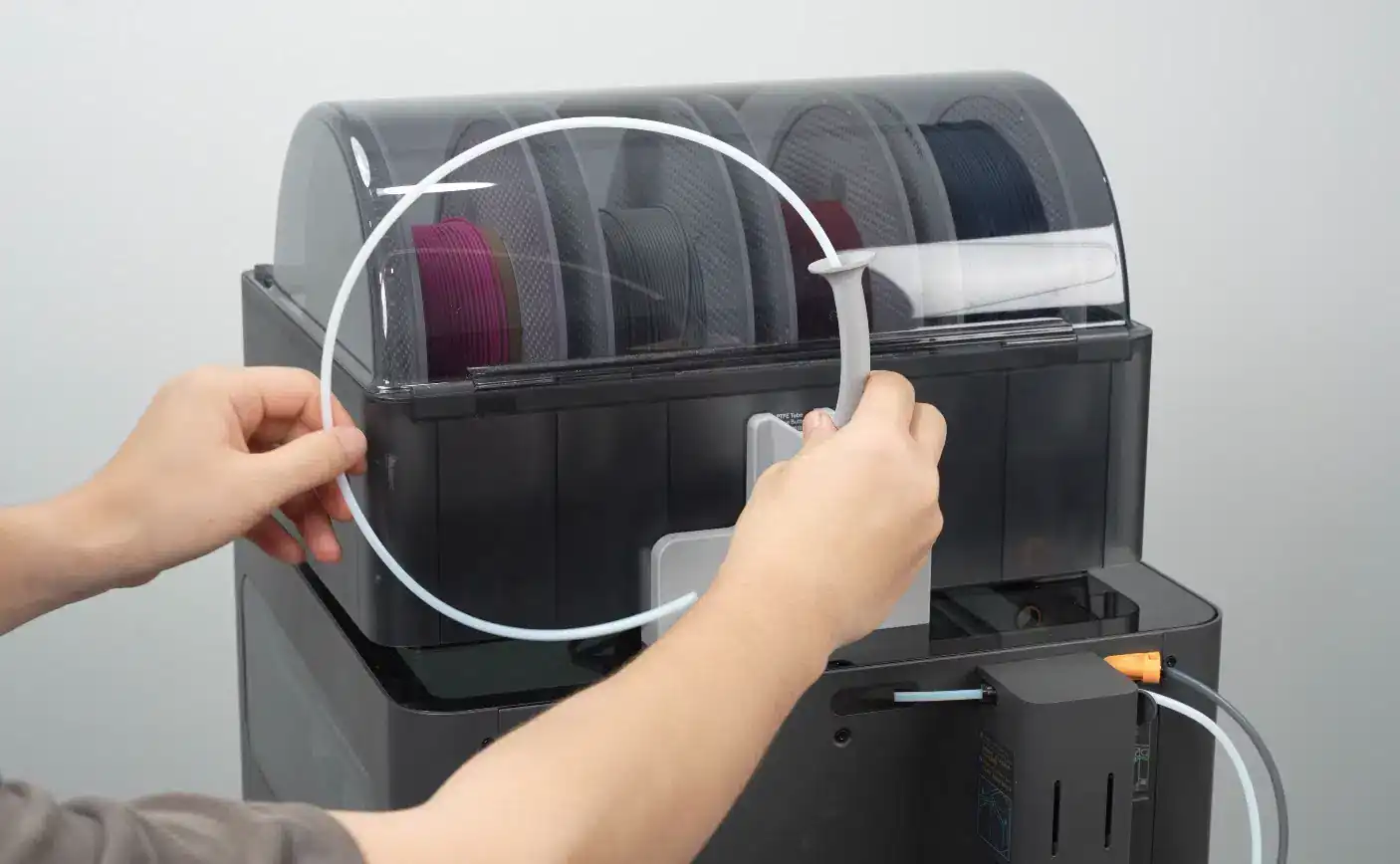

- Saque un tubo PTFE de 700 mm del bolsillo de empaque y enderece.

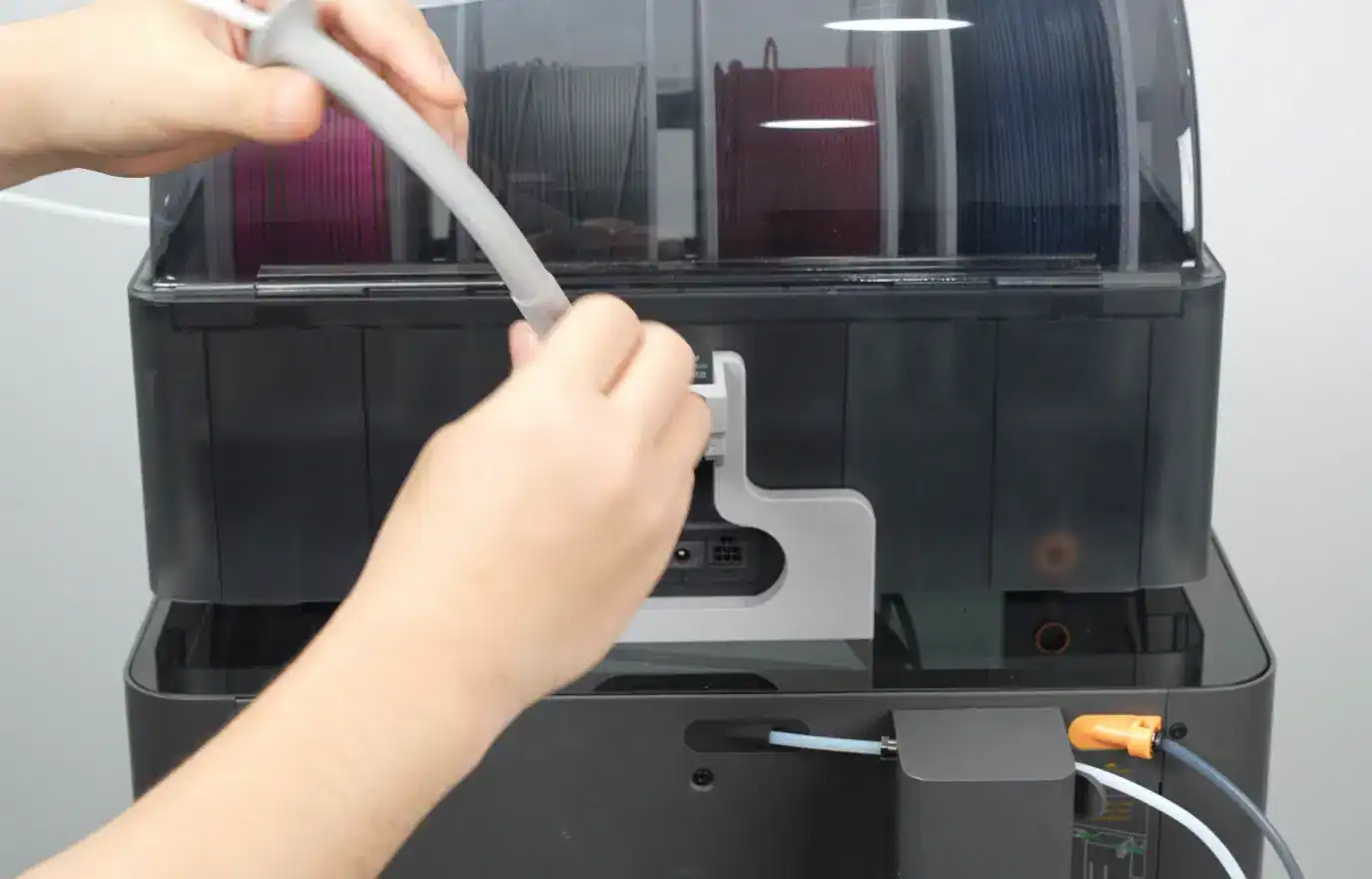

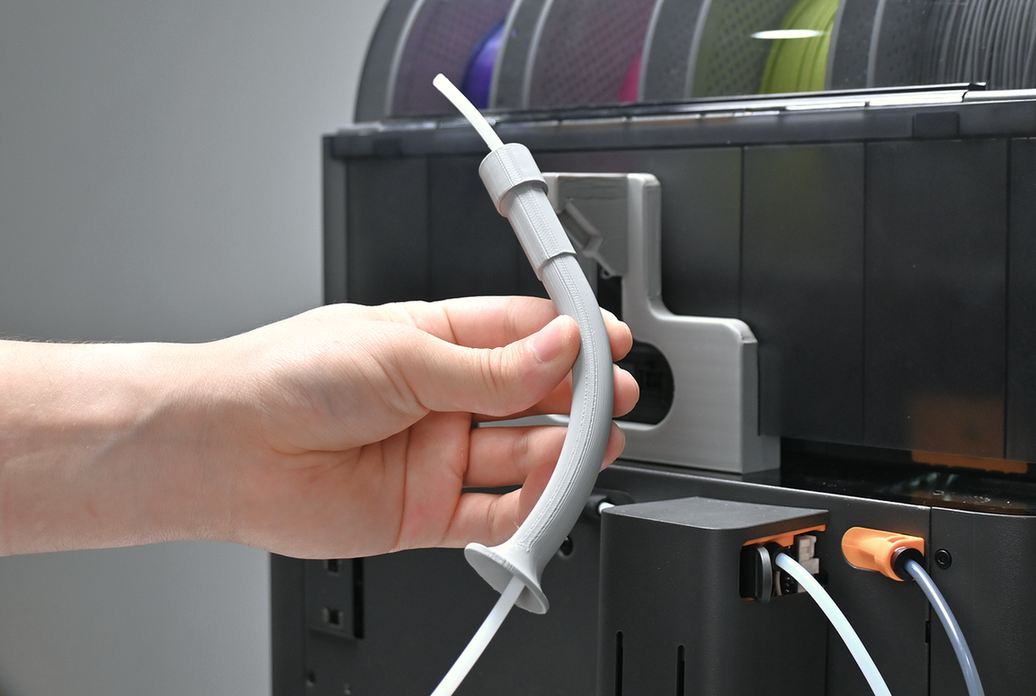

- Inserte el tubo PTFE en el soporte guía de tubo;
- Inserte el tubo en el AMS.

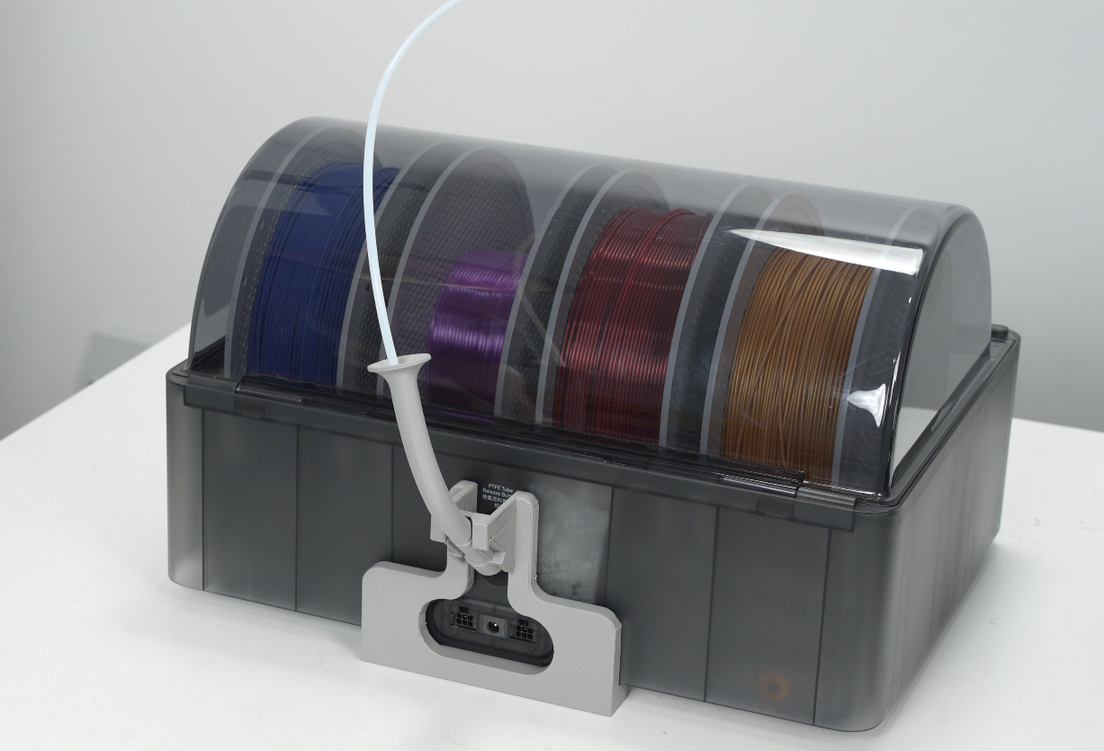

- Deslice el soporte guía de tubo hacia abajo hasta la parte inferior, alinee con el conector del soporte de montaje y encaje.
- Ajuste el ángulo del soporte guía de tubo para asegurar que el tubo no tenga dobleces agudos y alimente suavemente.
- Utilice un tubo PTFE de 400 mm e instale el soporte de montaje para el segundo AMS de la misma manera.

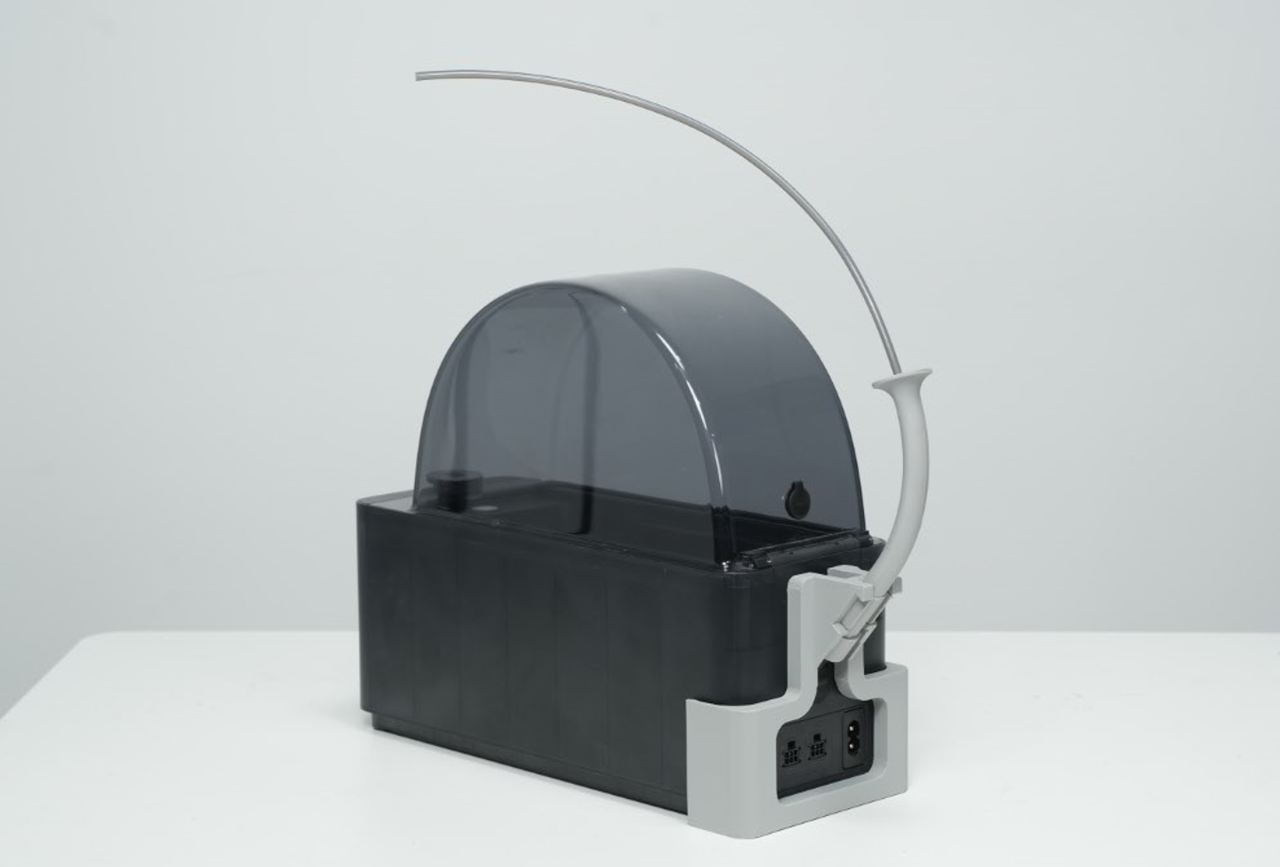

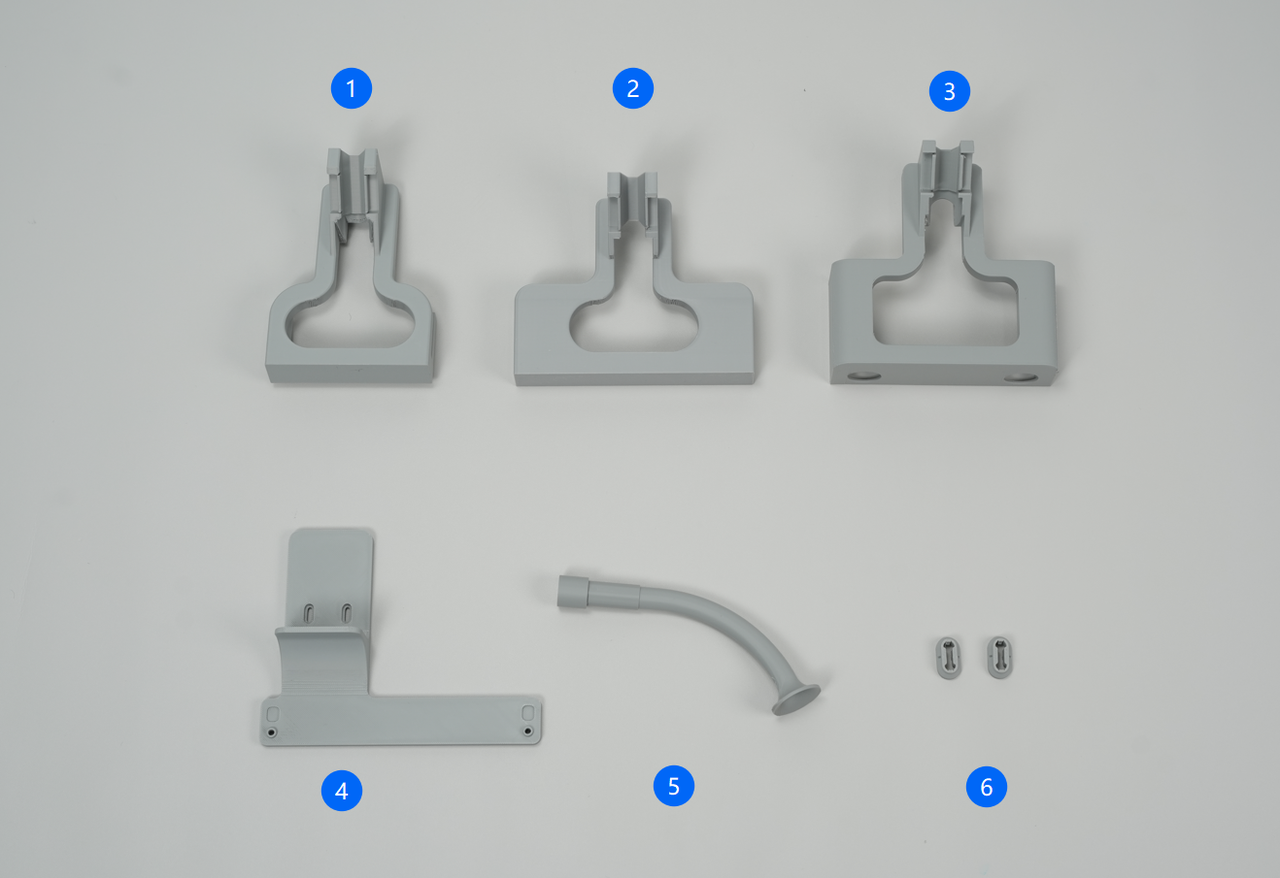

Diagrama esquemático de instalación del soporte de montaje para AMS HT:
- Inserte el tubo PTFE en el soporte guía de tubo.

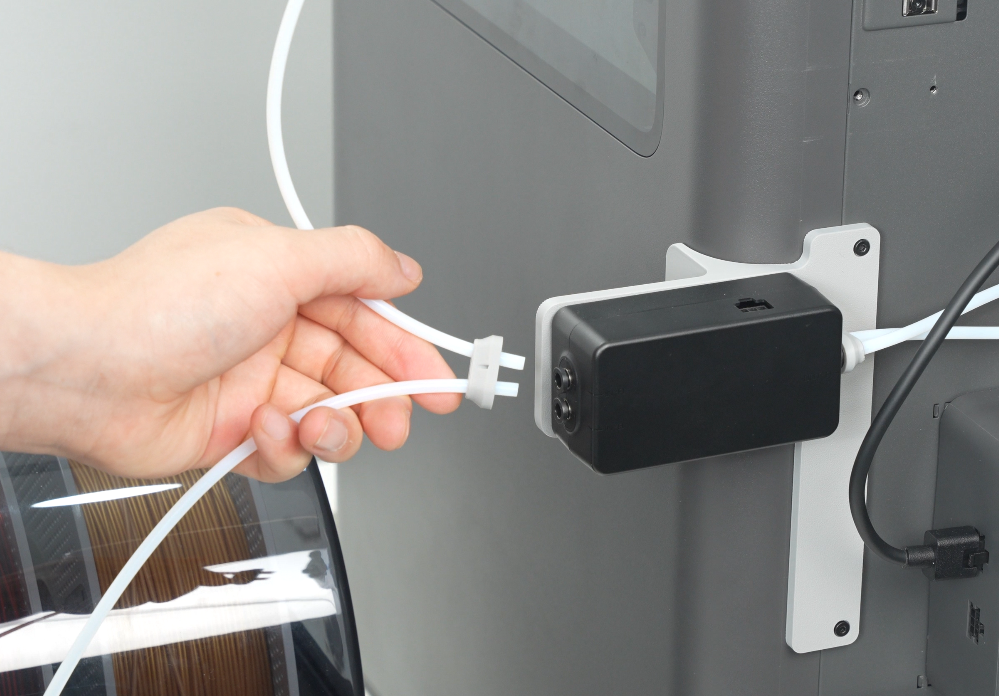

Luego inserte en la entrada del interruptor de seguimiento de filamento, mueva la tablilla de bloqueo hacia adelante y presiónela firmemente contra la entrada.

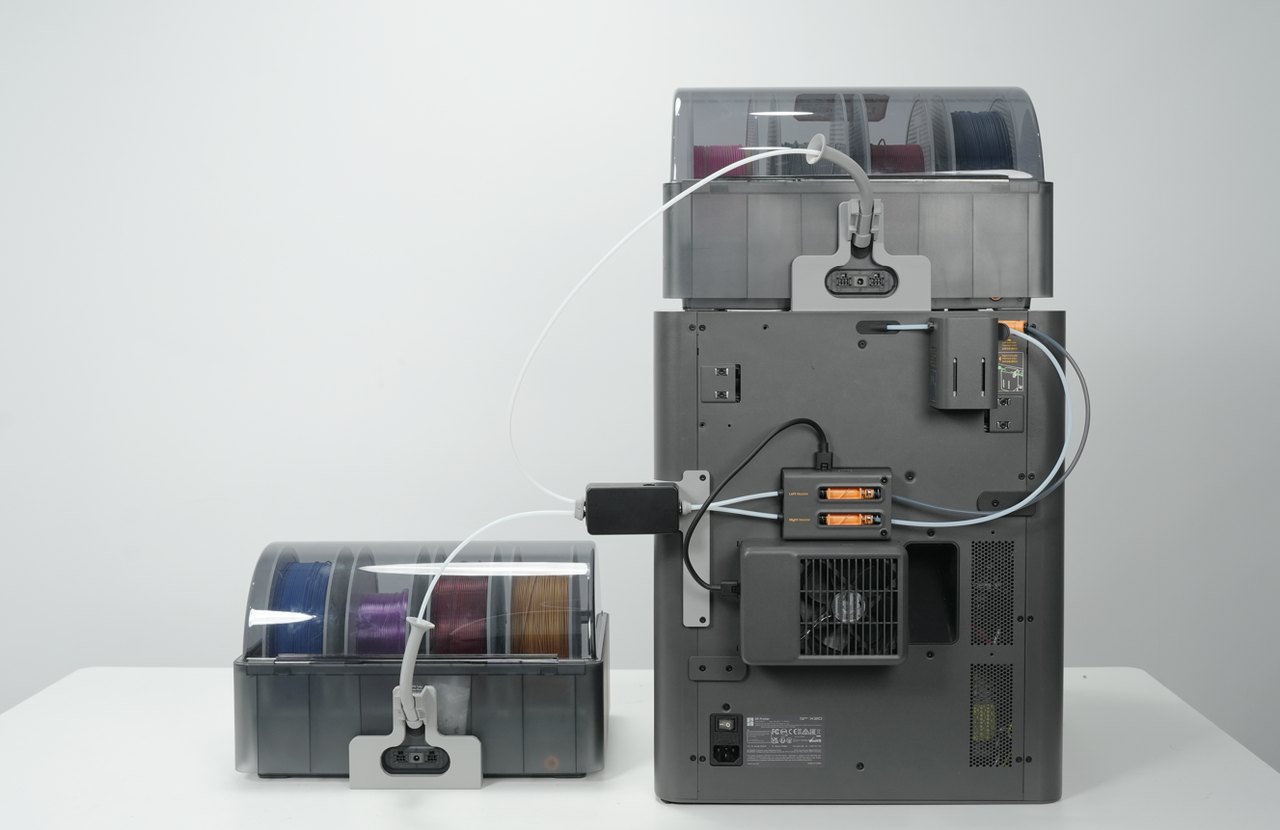

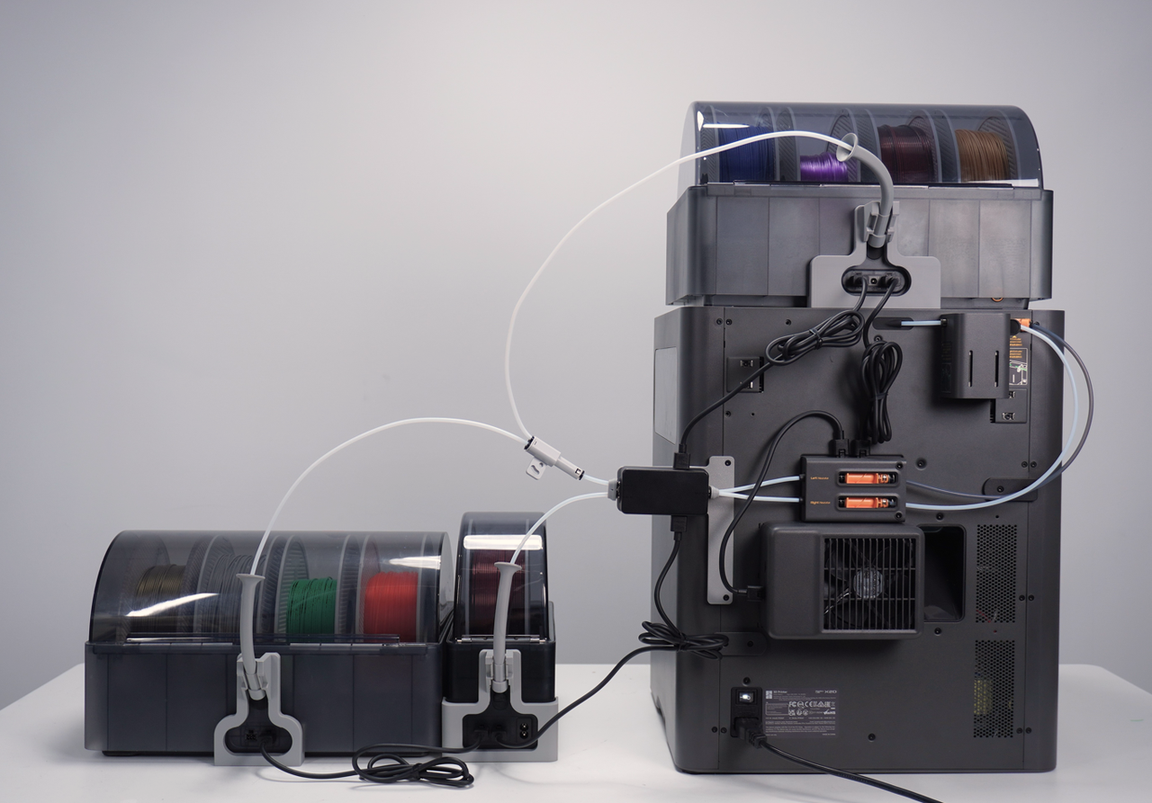

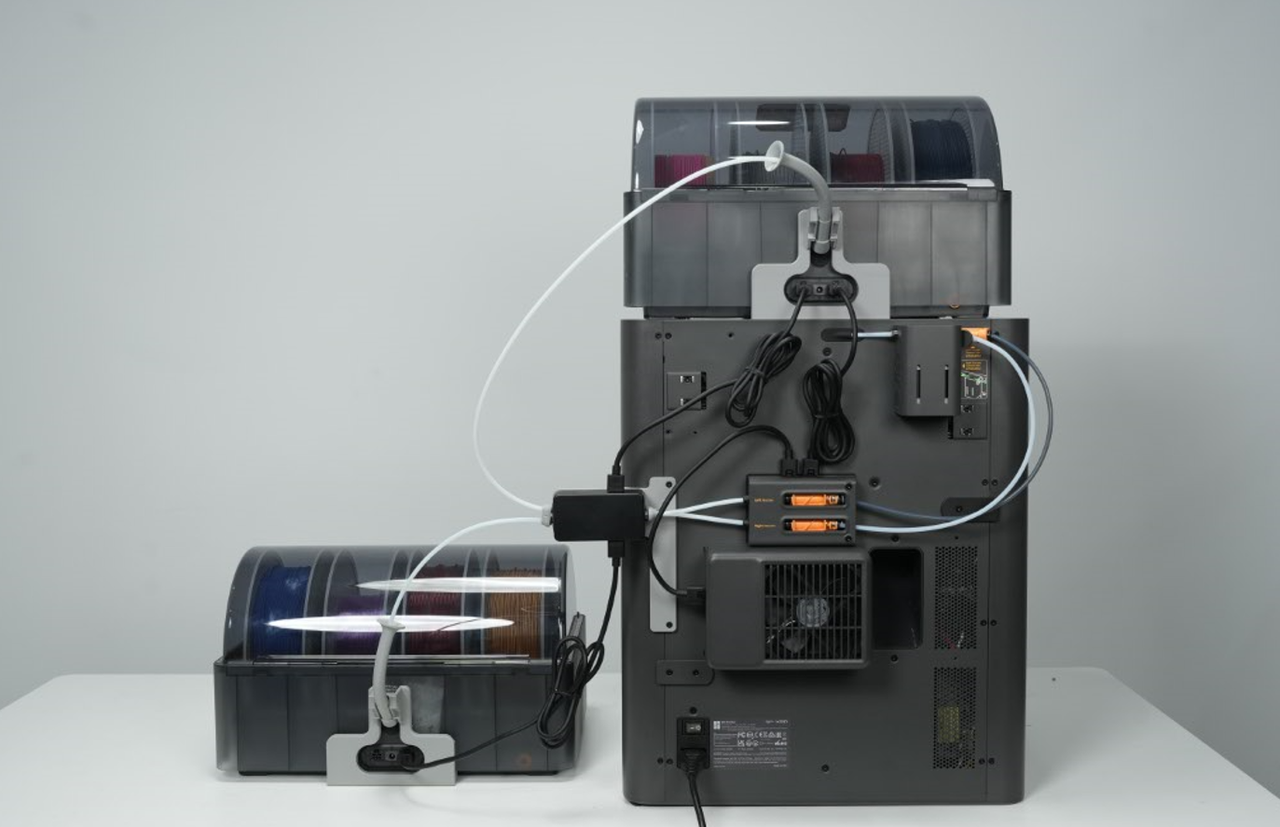

- Conexión de tubos completada.

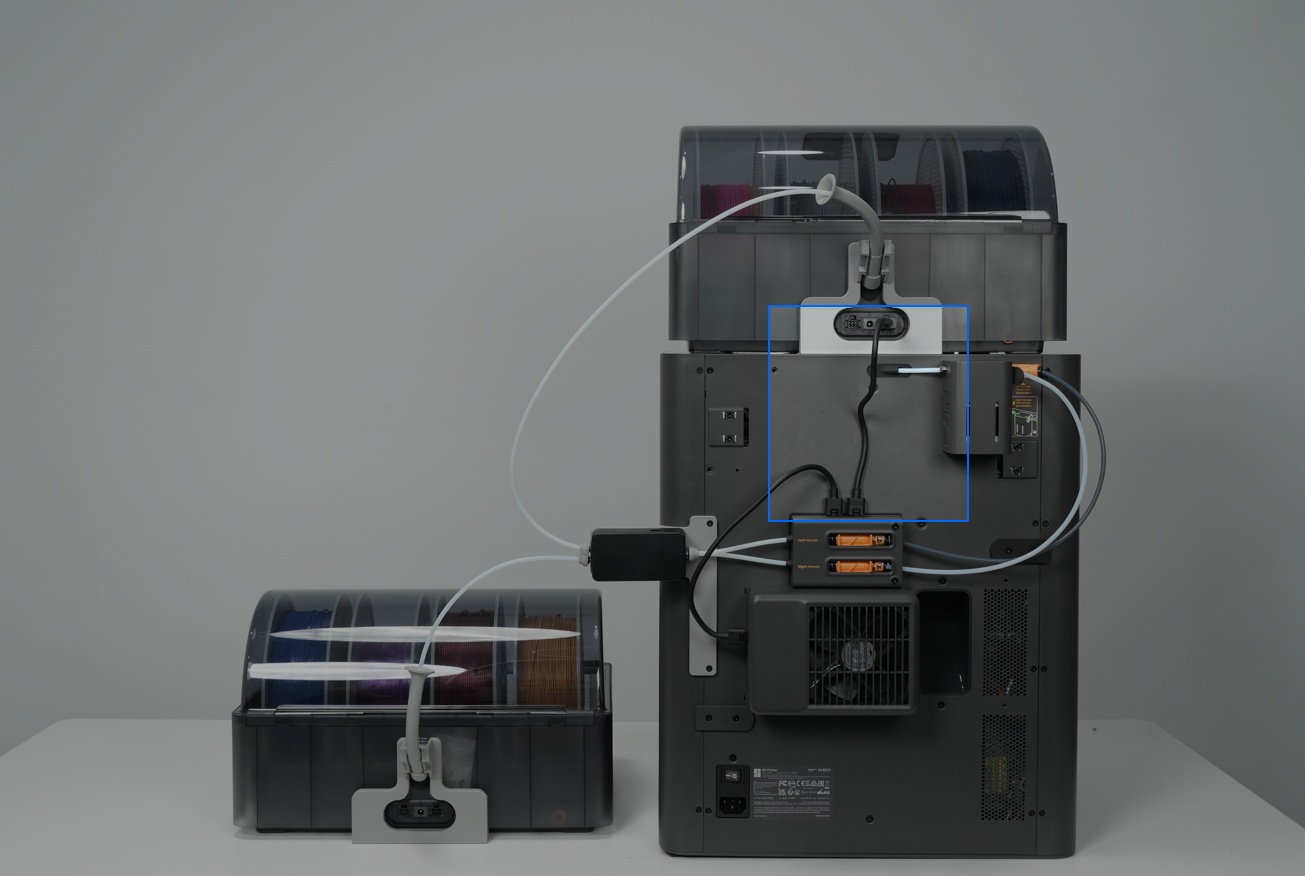

Conexión de Cable
- Conecte un AMS al buffer de filamento con un cable de 6 pines.

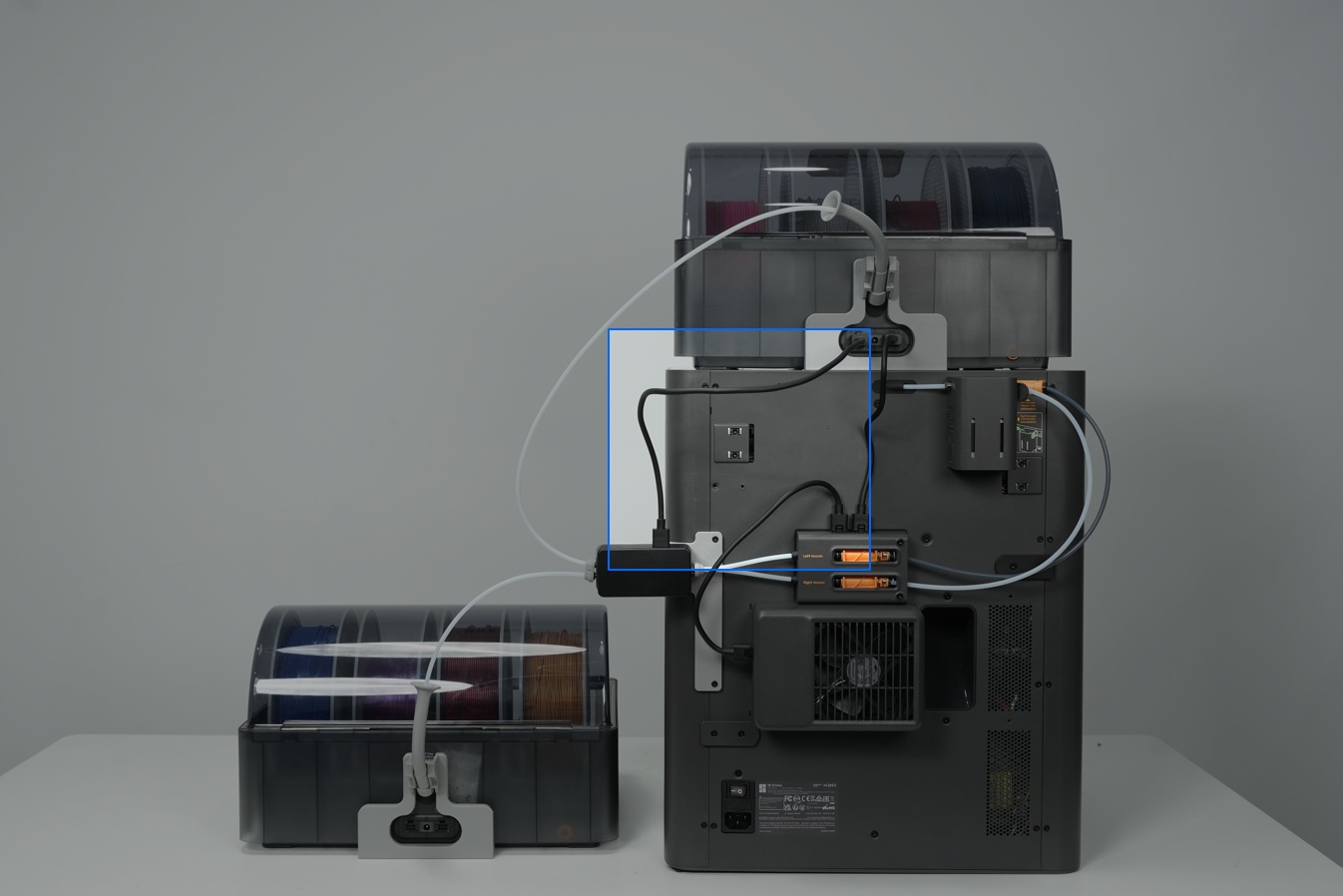

- Conecte el interruptor de seguimiento de filamento al AMS con un cable de 6 pines.

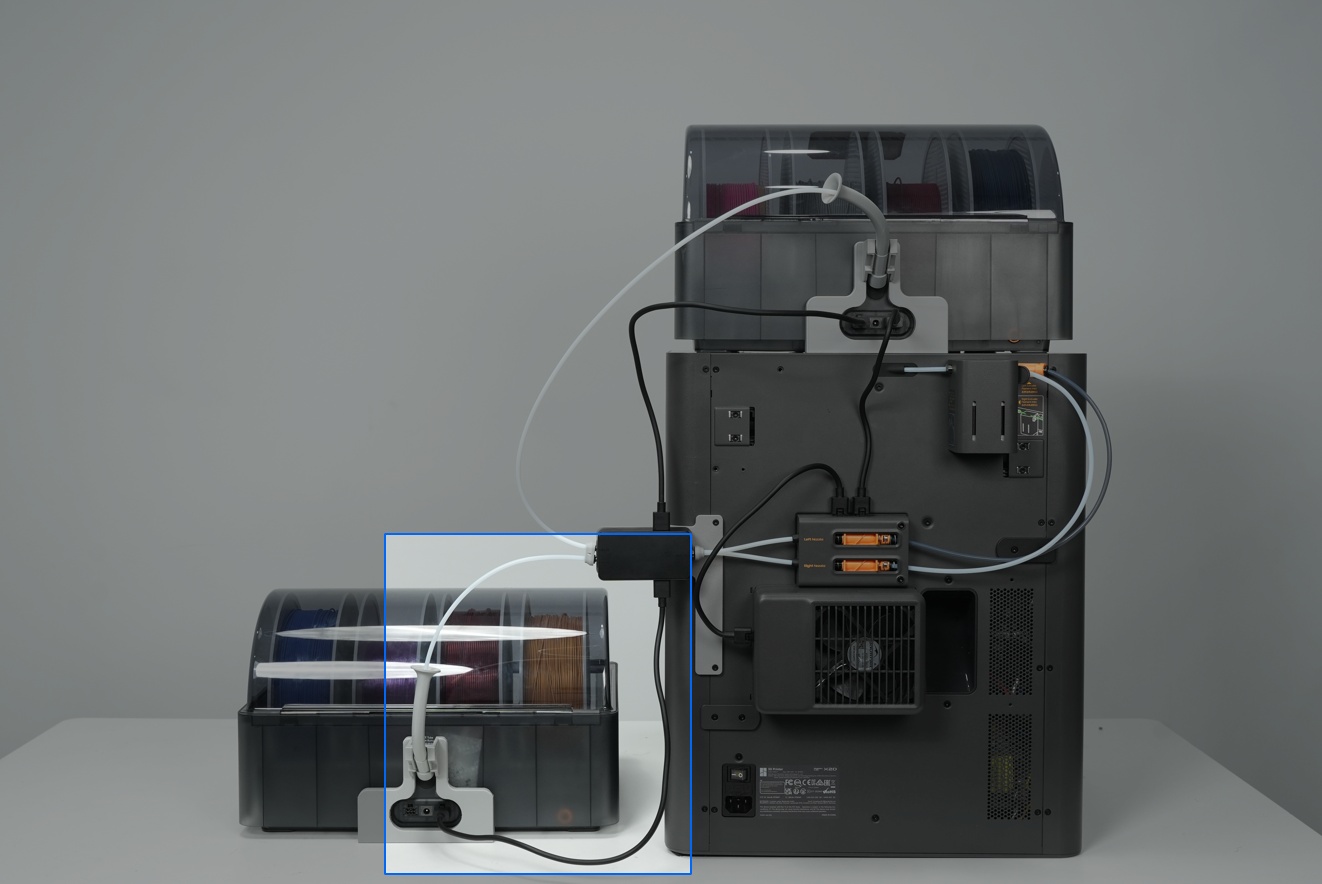

- Conecte el interruptor de seguimiento de filamento a otro AMS con un cable de 6 pines.

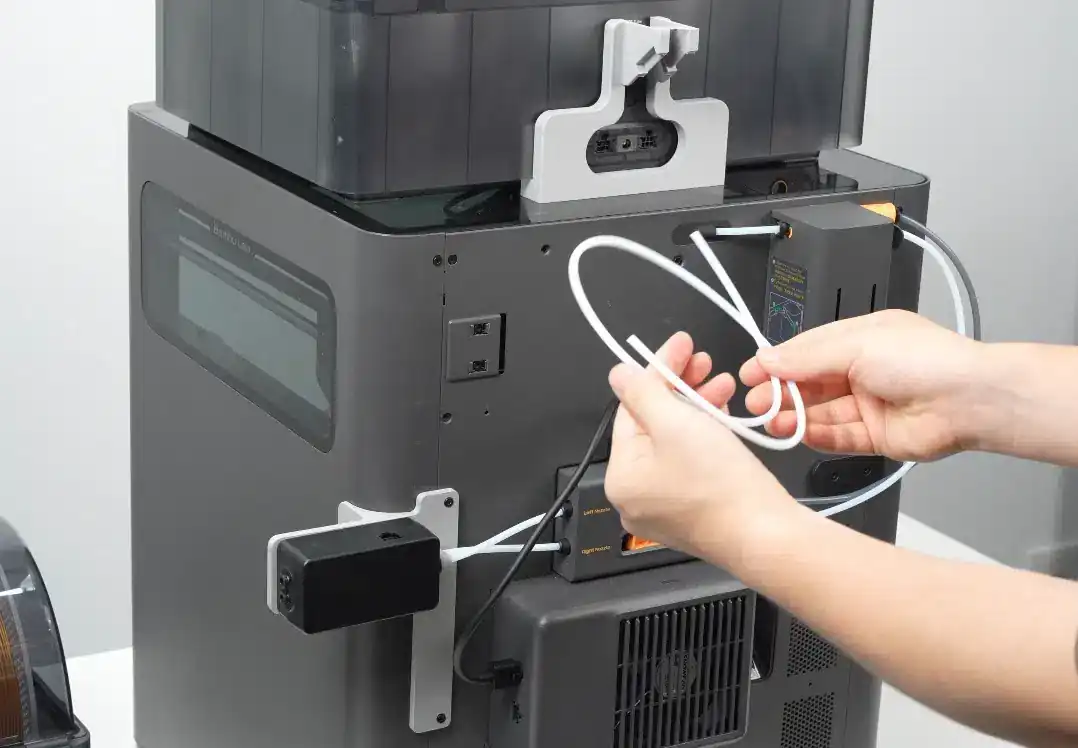

- Si el cable es largo, organícelo adecuadamente.
Configuración del AMS

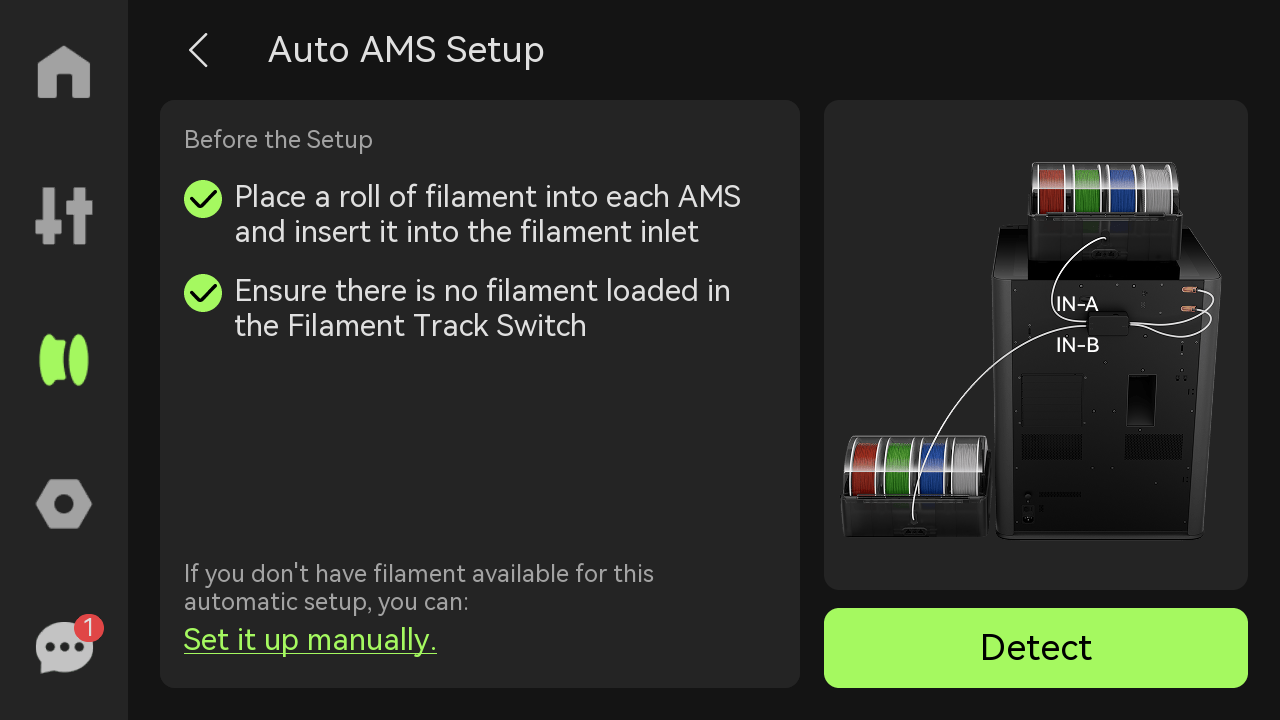

Toque la pantalla de la impresora, ingrese a la página Filamento, toque el aviso en la esquina inferior izquierda y realice la configuración del AMS. Elija entre Modo Automático o Modo Manual.
- Modo Automático: El AMS alimenta filamento a la entrada del interruptor de seguimiento de filamento. Cada entrada tiene un sensor de posición; cuando se activa, la impresora sabe qué entrada está conectado el AMS.
Nota:
Cargue al menos un carrete en cada AMS (cualquier ranura es válida);
Descargue cualquier filamento ya alimentado.

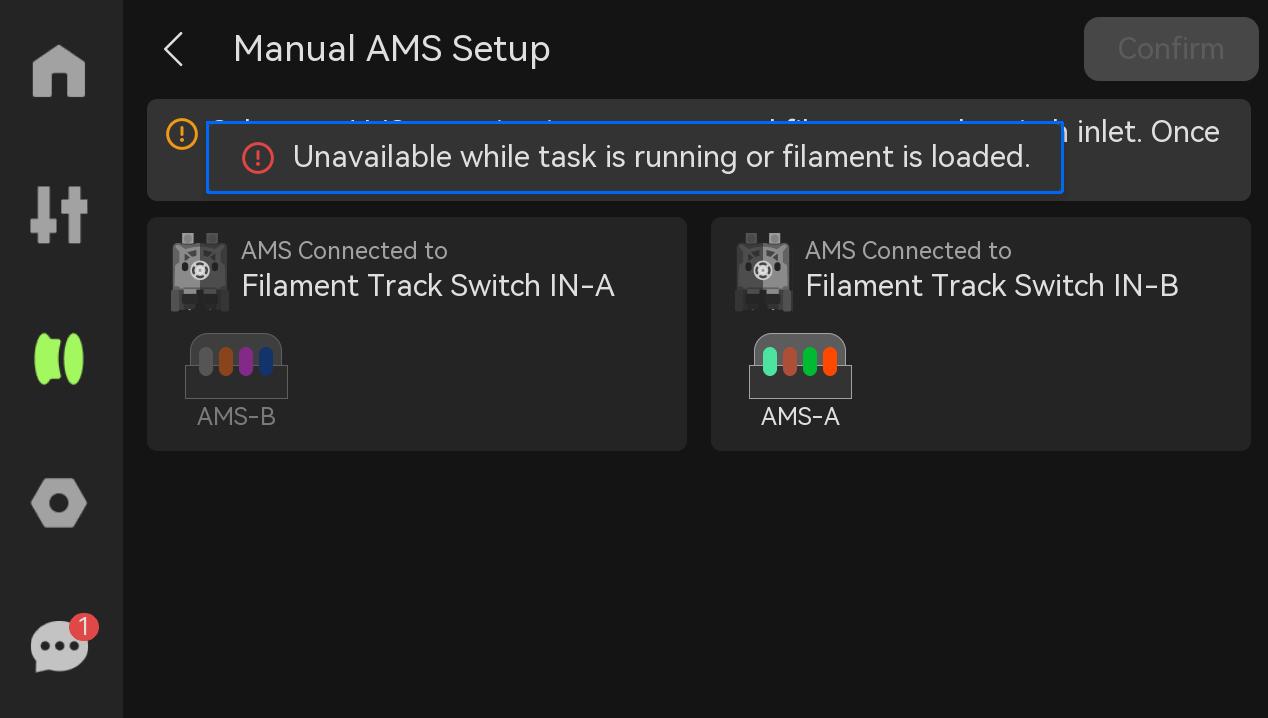

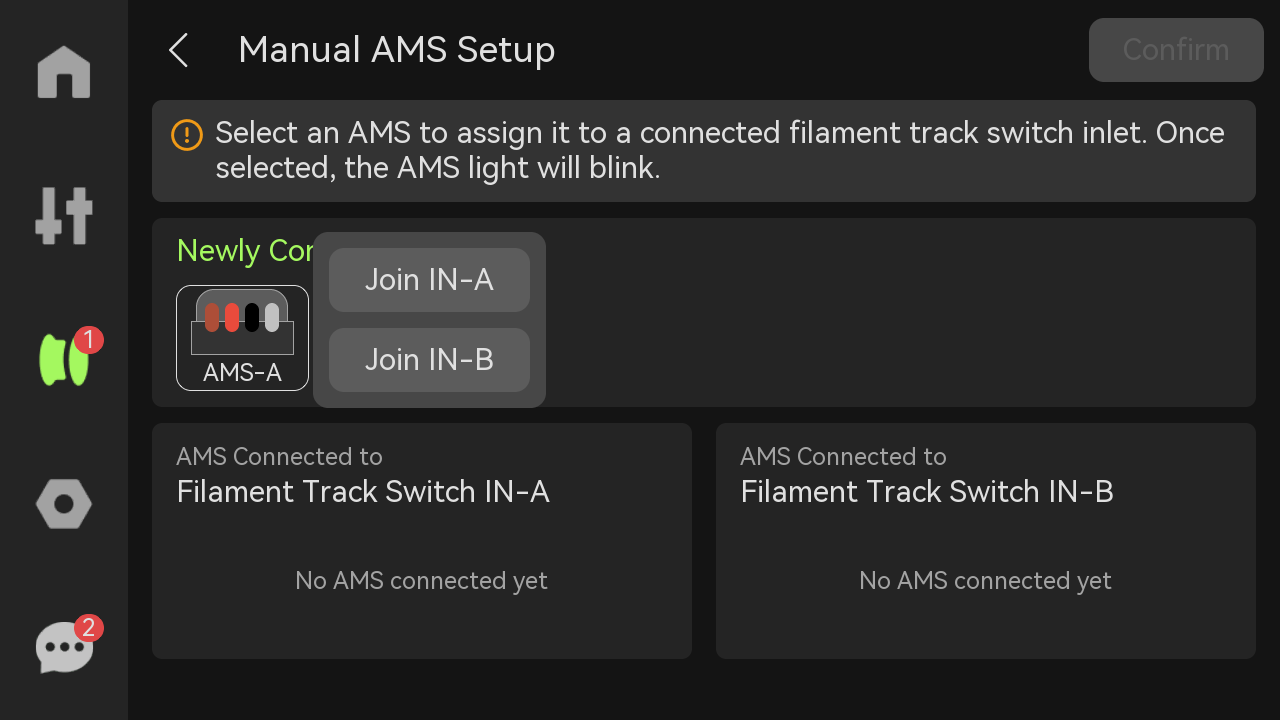

- Modo Manual: Toque el icono del AMS, asigne manualmente la entrada del interruptor de seguimiento de filamento (A/B) para ese AMS, luego toque Confirmar en la esquina superior derecha para finalizar.
- Nota: Si no hay filamento dentro del AMS, se recomienda emparejar manualmente el AMS con el interruptor de seguimiento de filamento.
Si el filamento ya ha sido alimentado al extrusor, el icono del AMS se vuelve gris y no se puede cambiar el emparejamiento.
Carga

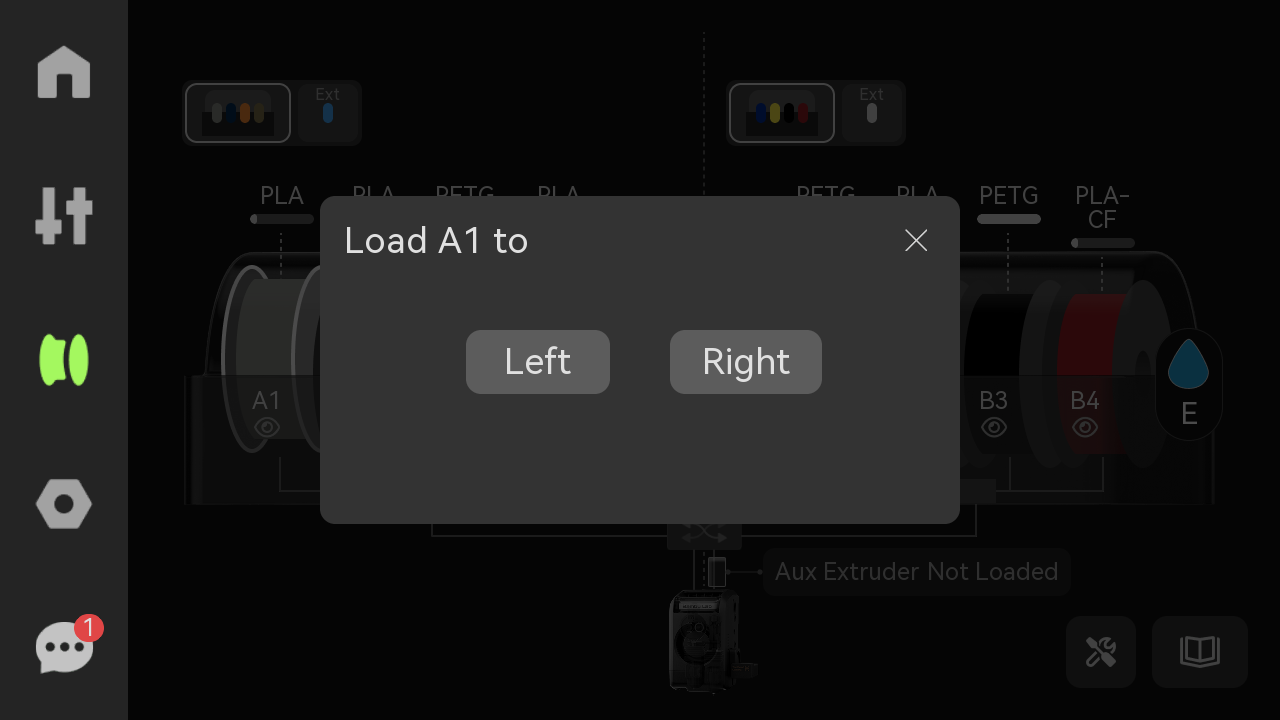

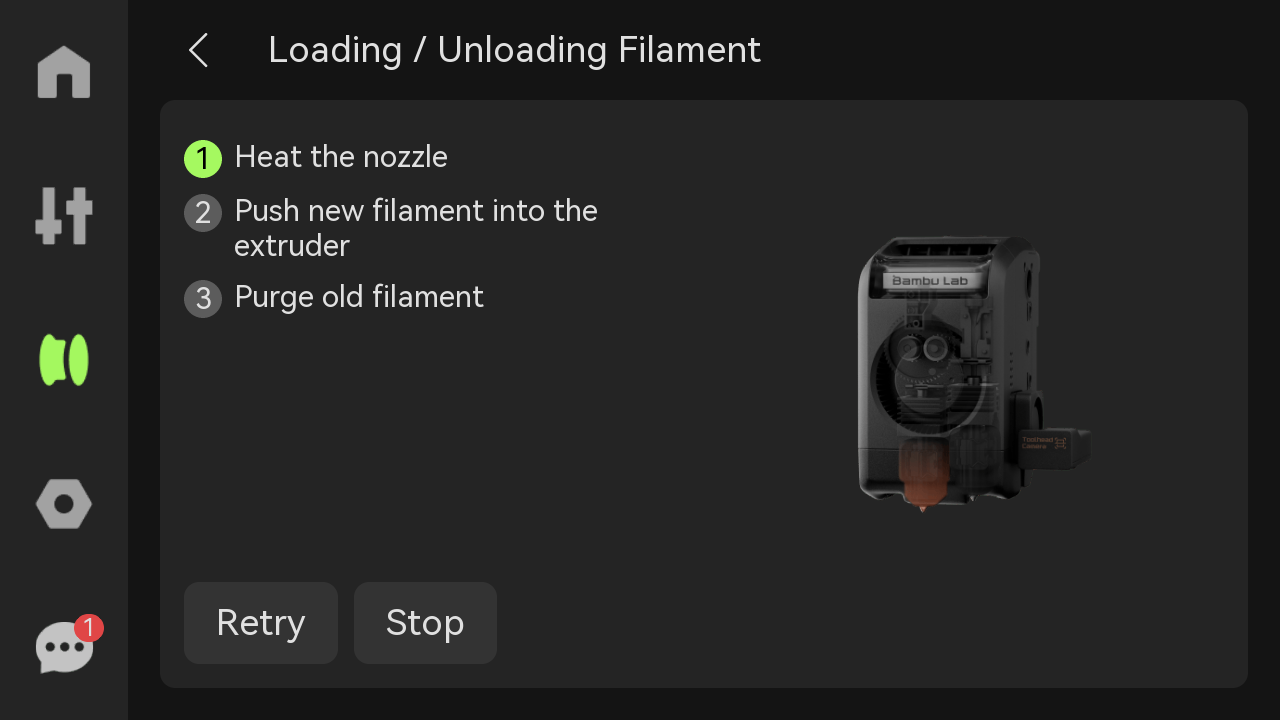

Toque el filamento que desea cargar y elija si alimentarlo en la boquilla izquierda o derecha.
En la primera carga, la impresora aún no ha aprendido qué entrada del interruptor de seguimiento de filamento corresponde a qué salida, por lo que mantiene la posición actual del interruptor e intenta cargar. Si fallan tres intentos consecutivos en alcanzar la boquilla seleccionada, el filamento se retrae, la impresora invierte el interruptor y vuelve a intentarlo. Una vez que el filamento alcanza la boquilla correcta, se guarda el emparejamiento y se usa para todas las cargas futuras.

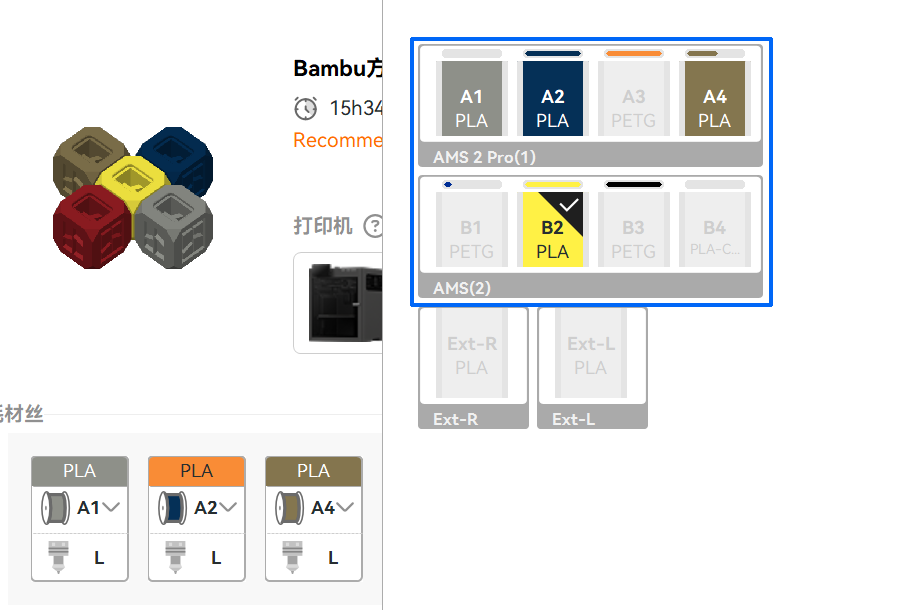

Asignación de filamento en Bambu Studio
Sin el interruptor de seguimiento de filamento instalado, una impresora de doble boquilla bloquea cada boquilla a un AMS: la boquilla izquierda solo puede usar filamentos del AMS izquierdo y la boquilla derecha solo del AMS derecho (ver imágenes). Por lo tanto, los cortes de purga pueden requerir reorganización manual del filamento; si la impresora está sin supervisión, debe cambiar al modo Conveniencia o Personalizado, aumentando el desperdicio de purga.
Después de instalar el interruptor de seguimiento de filamento, se elimina este emparejamiento fijo. Cada color puede extraerse de cualquier AMS, otorgando total libertad para asignar filamentos a las boquillas.
Para una introducción detallada a la función de corte dinámico de asignación, consulte: Introducción a la Función de Corte Dinámico de Asignación del Interruptor de Seguimiento de Filamento.
Principio de funcionamiento

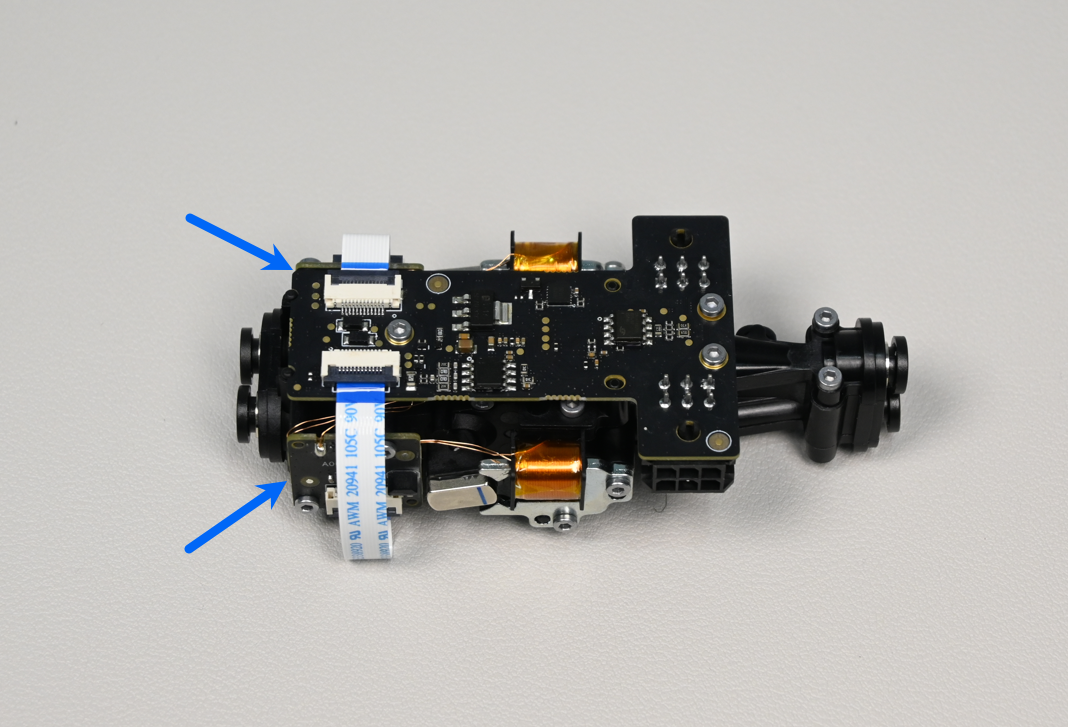

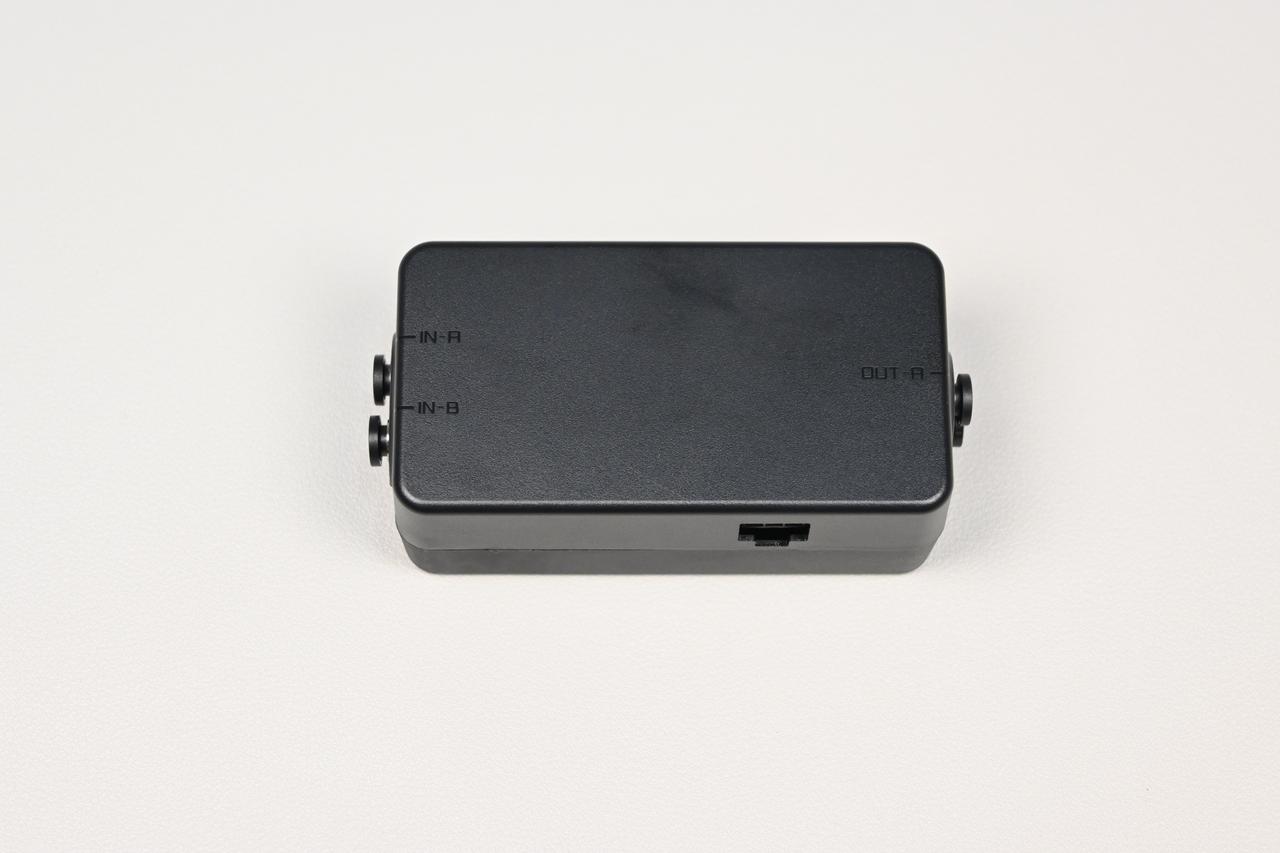

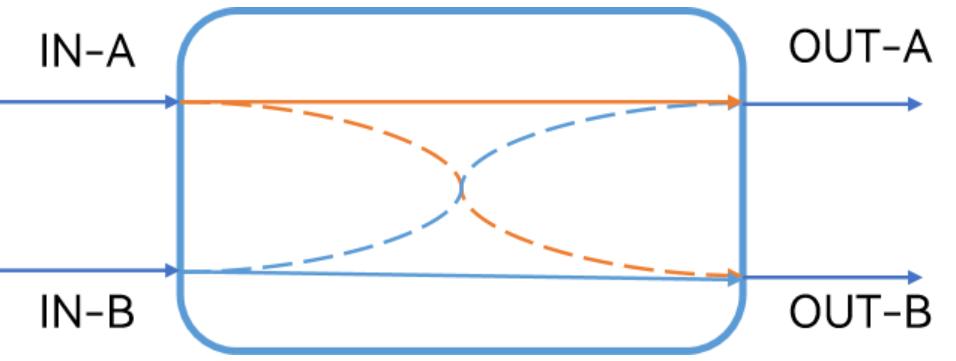

El cuerpo del interruptor lleva dos entradas (In-A, In-B) y dos salidas (Out-A, Out-B). Cada entrada tiene su propio sensor de posición del interruptor de seguimiento e integra un componente de conmutación de ruta accionado por electroimán en su interior.
Con arquitectura de doble entrada + doble salida, el interruptor de seguimiento de filamento permite emparejar libremente entradas con salidas, habilitando cuatro rutas de alimentación de filamento:
- In-A → Out-A
- In-A → Out-B
- In-B → Out-A
- In-B → Out-B
Las dos entradas de filamento del interruptor de seguimiento de filamento corresponden a sensores de posición independientes. Cuando se inserta un filamento en la entrada del interruptor, el sensor de posición se activa y envía una señal, permitiendo al dispositivo identificar con precisión la entrada conectada actualmente al AMS.

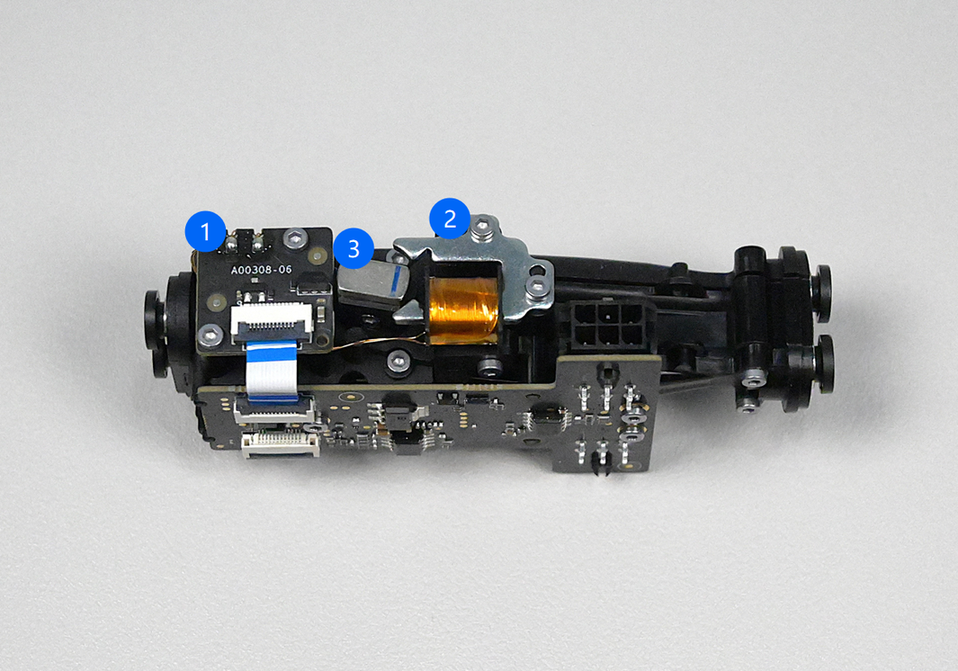

Cuando es necesario cambiar la ruta de alimentación, el sensor de posición del interruptor de seguimiento (#1) transmite la señal de conmutación a través de los cables del electroimán, accionando el módulo de electroimán interno (#2) para activar el imán del interruptor de seguimiento (#3).

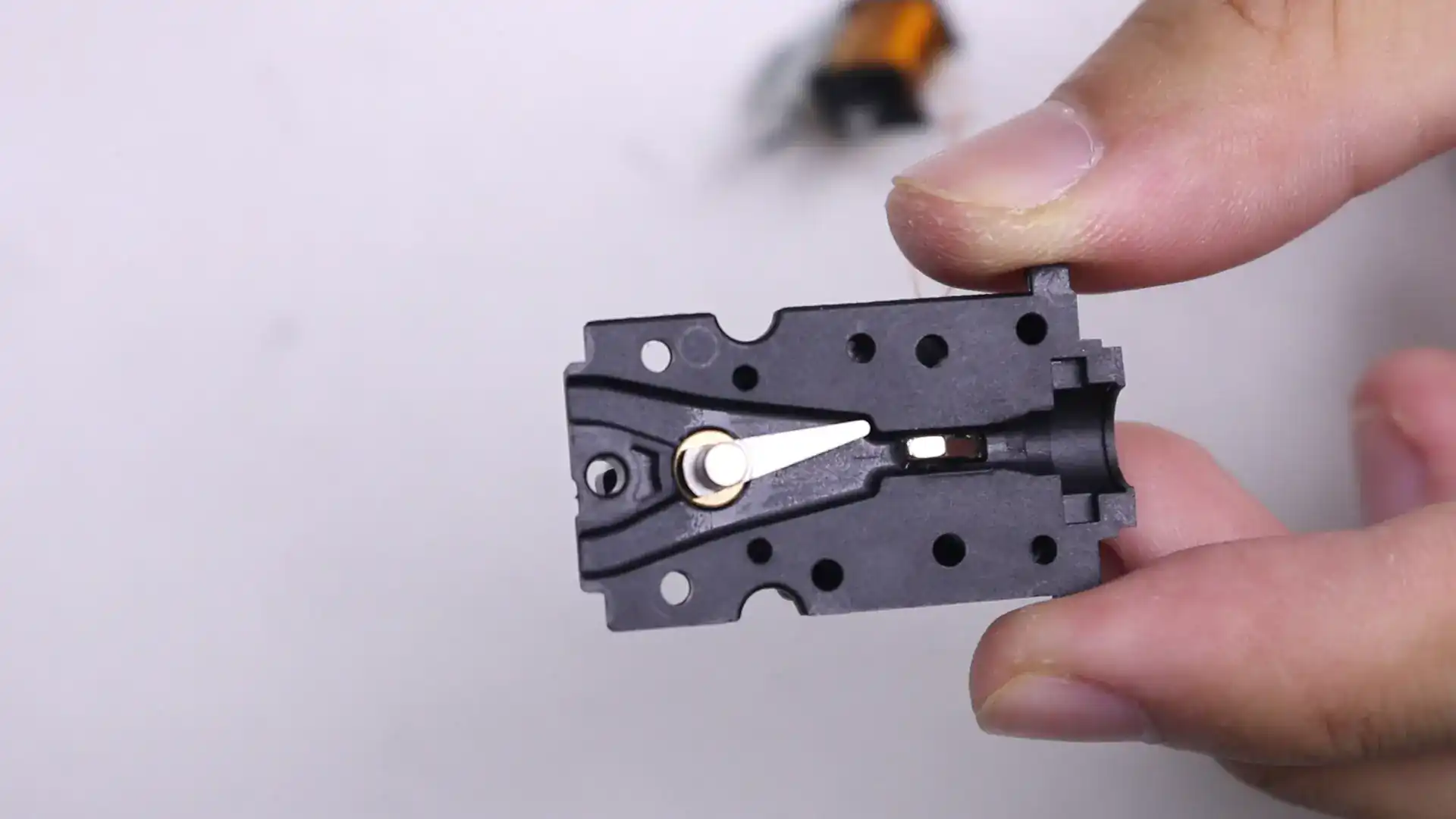

Un puntero guía en la parte trasera del imán del interruptor de seguimiento dirige el filamento hacia la ruta de alimentación deseada, completando el cambio de ruta.
Las imágenes siguientes utilizan las rutas In-A → Out-A e In-A → Out-B para mostrar cómo cambian las rutas de alimentación a medida que se mueve el imán del interruptor de seguimiento de filamento.
Preguntas frecuentes
P: ¿Cuántas unidades AMS pueden conectarse como máximo cuando se instala el interruptor de seguimiento de filamento en la impresora X2D?
El número de unidades AMS que la impresora puede conectar es independiente de si se instala el interruptor de seguimiento de filamento, por lo que el X2D admite hasta 4 unidades AMS 2 Pro y 8 unidades AMS HT simultáneamente—12 unidades con 24 ranuras en total—conectadas mediante el adaptador PTFE 4-en-1.
P: ¿Se puede usar el adaptador PTFE 4-en-1 cuando solo se conectan dos unidades AMS?
Usar el adaptador PTFE 4-en-1 con solo dos unidades AMS es fuertemente desaconsejado; la resistencia adicional durante la carga y descarga puede comprometer la confiabilidad de la impresión.
P: ¿Puede un AMS único con un interruptor de seguimiento de filamento permitir impresión con doble boquilla?
Después de instalar el interruptor de seguimiento de filamento, una impresora de doble boquilla conectada a un solo AMS también puede lograr impresión con doble boquilla, soportando el cambio de filamento entre los hotends izquierdo y derecho. Sin embargo, los hotends izquierdo y derecho solo admiten alimentación alternada de filamento, no alimentación simultánea. Durante el proceso de cambio, el AMS primero realiza una descarga de filamento antes de recargar el nuevo filamento.
P: ¿Se puede conectar el interruptor de seguimiento de filamento a un carrete externo?

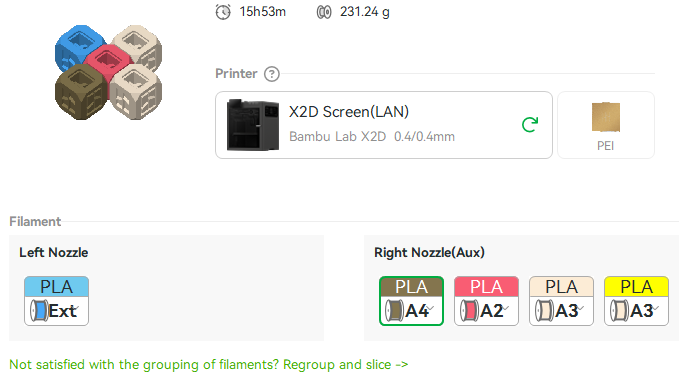

No. Al usar un carrete externo, ocupará permanentemente un canal del extrusor, impidiendo que el interruptor de seguimiento de filamento asigne dinámicamente el filamento del AMS a los dos extrusores. Por lo tanto, si necesita imprimir con un carrete externo, debe eliminar el interruptor de seguimiento de filamento.
P: ¿Existen restricciones de filamento al imprimir con el interruptor de seguimiento de filamento?
Ciertos filamentos—como PLA-CF, PLA Glow y PLA Silk—son más sensibles a la resistencia de alimentación y pueden fallar al cargar o descargar. Evite usar estos filamentos a través del interruptor. Si ocurren problemas y debe continuar la impresión, intente:
- Mover manualmente el filamento problemático a otra ranura del AMS;
- Usar la longitud de tubo PTFE recomendada oficialmente;
- Organizar las unidades AMS según las indicaciones oficiales.
Si los problemas persisten, desactive el interruptor de seguimiento de filamento para la tarea de impresión actual.
P: ¿Qué hacer si el interruptor de seguimiento de filamento está obstruido?
Si el interruptor de seguimiento de filamento está obstruido, consulte guía de desmontaje y solución de problemas del interruptor de seguimiento de filamento para eliminar la obstrucción.
P: ¿Qué hacer si el filamento se atasca en la salida del interruptor de seguimiento de filamento?
Si el filamento se atasca en la salida del interruptor de seguimiento de filamento, puede intentar las siguientes soluciones:
- Reconectar el tubo PTFE entre el interruptor de seguimiento de filamento y el buffer de filamento.
- Instalar la lengüeta de bloqueo del conector neumático en la salida del interruptor de seguimiento de filamento.
- Reemplazar el tubo PTFE entre el interruptor de seguimiento de filamento y el buffer de filamento.
P: ¿Puede la impresora realizar calibración al usar el interruptor de seguimiento de filamento?
Actualmente, después de instalar el interruptor de seguimiento de filamento en el X2D, no se puede realizar la calibración de desplazamiento de boquilla de alta precisión. Para ejecutar esta calibración, debe eliminar primero el interruptor y restaurar la impresora a su estado sin el interruptor. Una actualización futura de firmware resolverá esta limitación.
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste sin resolver, envíe un ticket de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y proporciona orientación operativa.
