Unidad de Alimentación AMS HT
Cuándo Utilizar
- La unidad de alimentación está dañada
- Recomendada por el soporte de Bambu Lab
Herramientas y Materiales Necesarios
-
Llave hexagonal H2.0
-
Llave hexagonal H1.5
-

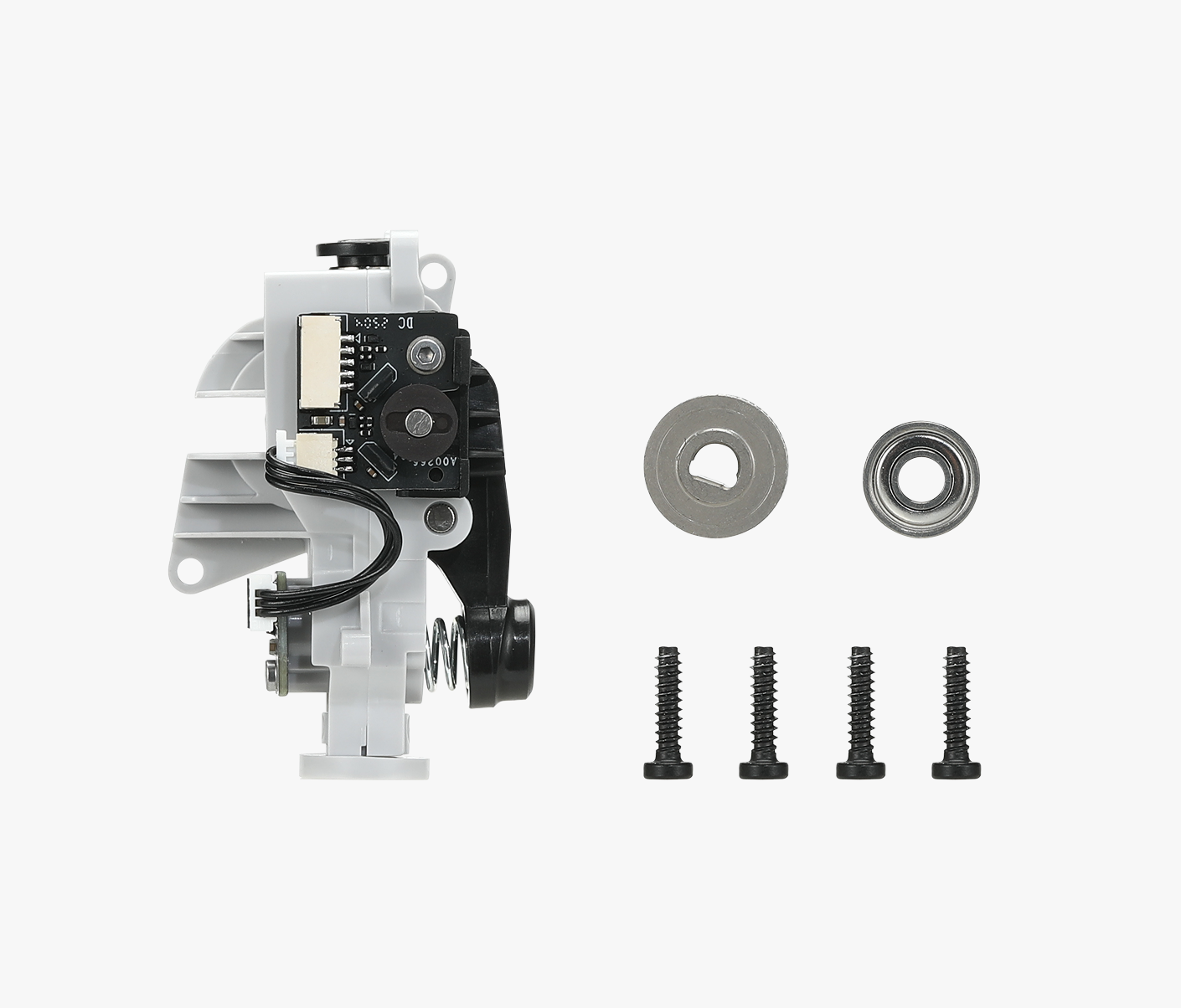

Unidad de Alimentación AMS HT *1
-
Rueda de extrusión activa *1
-
Cojinete de bolas 692ZZ *1
-
Tornillo BT2-8 *4
Advertencia de Seguridad
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad. Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitarse si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, abre un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con rapidez y brindar la asistencia necesaria.
Retirada de la Unidad de Alimentación Antigua
1. Retirar el Tubo PTFE de la Parte Trasera del AMS HT
Presione el botón de liberación del tubo PTFE en la parte trasera del AMS HT para desbloquear el conector, luego extraiga el tubo PTFE.
2. Retirar el Chasis Principal del AMS HT
Retire los dos tornillos inferiores (BT3*8).
Después de retirar los tornillos, tire suavemente el conjunto del chasis principal hacia arriba.
Levante el conjunto del chasis principal hacia arriba después de crear un espacio, teniendo en cuenta que los cables están conectados, por lo que debe evitar manipulación brusca.
Desbloquee la bisagra del conector y desconecte el cable de la pantalla frontal.

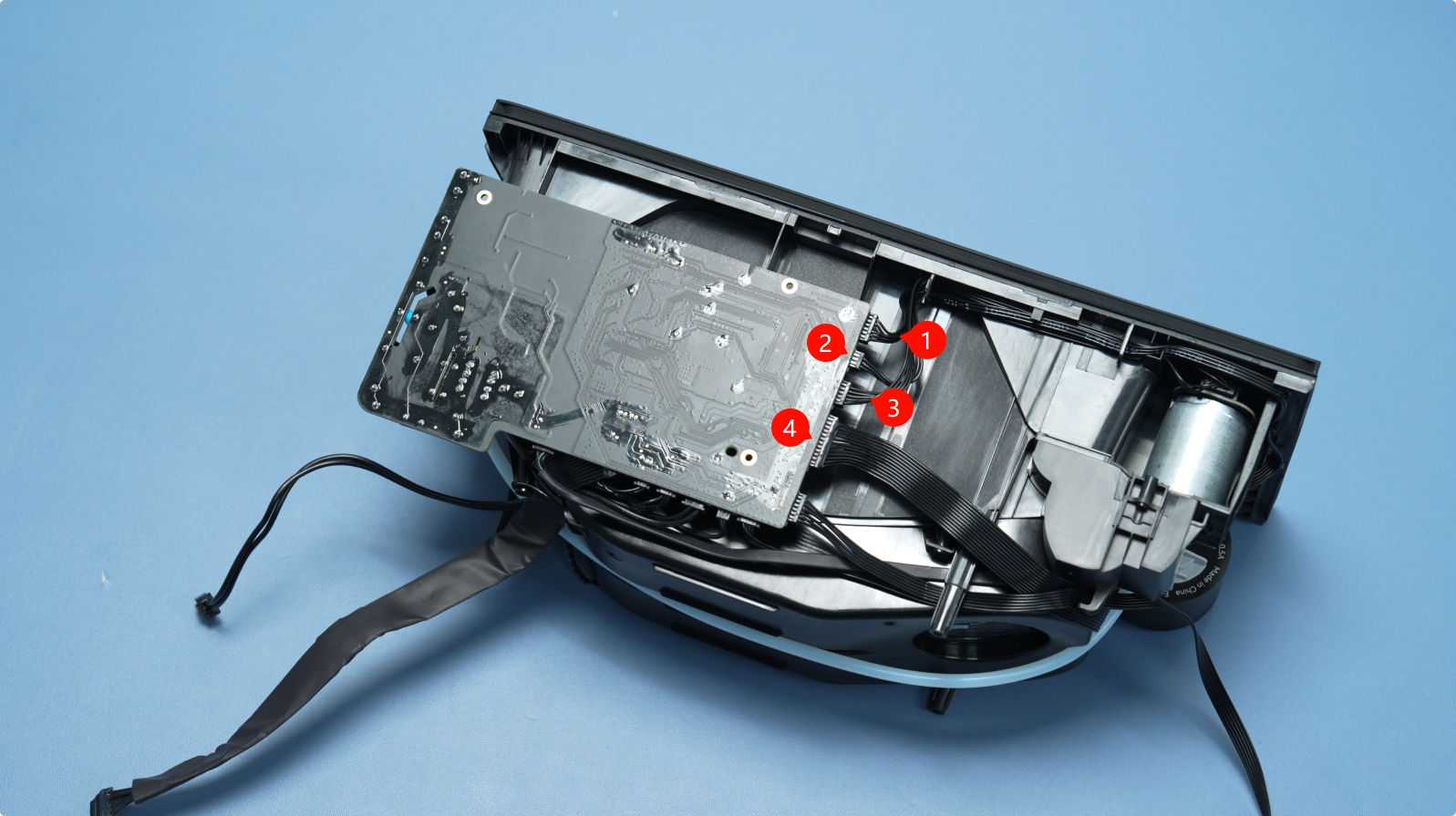

A continuación, desconecte los cables de señal y alimentación de la placa de alimentación del AMS HT.
Retire el cable de conector de alimentación a la placa principal presionando la bisagra de liberación y extrayendo el conector del cable con el manguito de goma aislante.

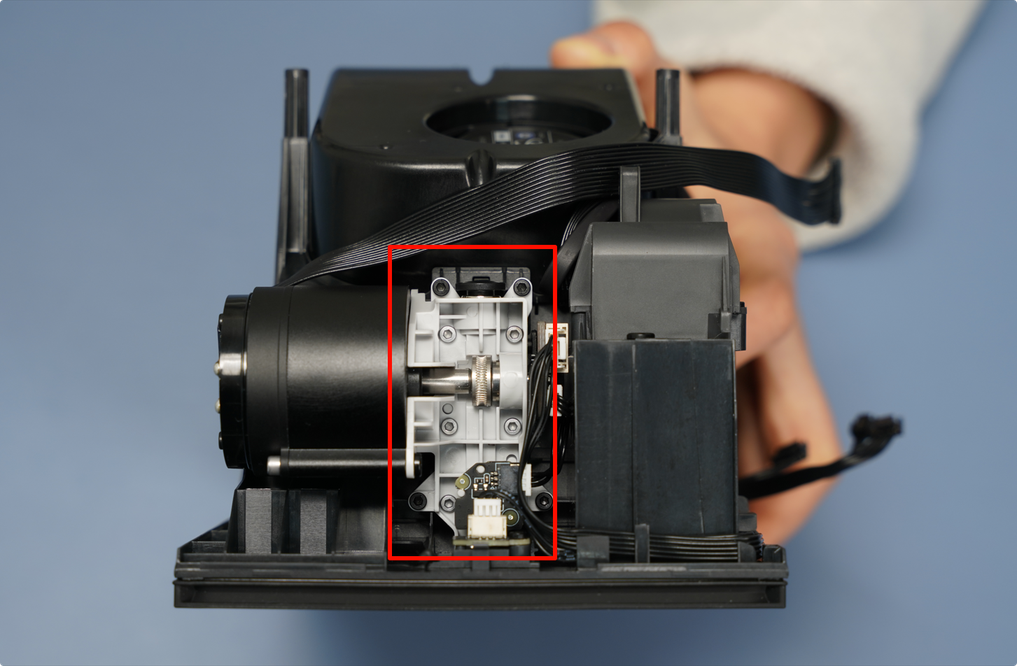

3. Retirar la Unidad de Alimentación
Retire el tubo PTFE entre la unidad de alimentación y la salida.
Retire el conector Hall (#3) y el conector del motor de alimentación (#4) de la placa principal.

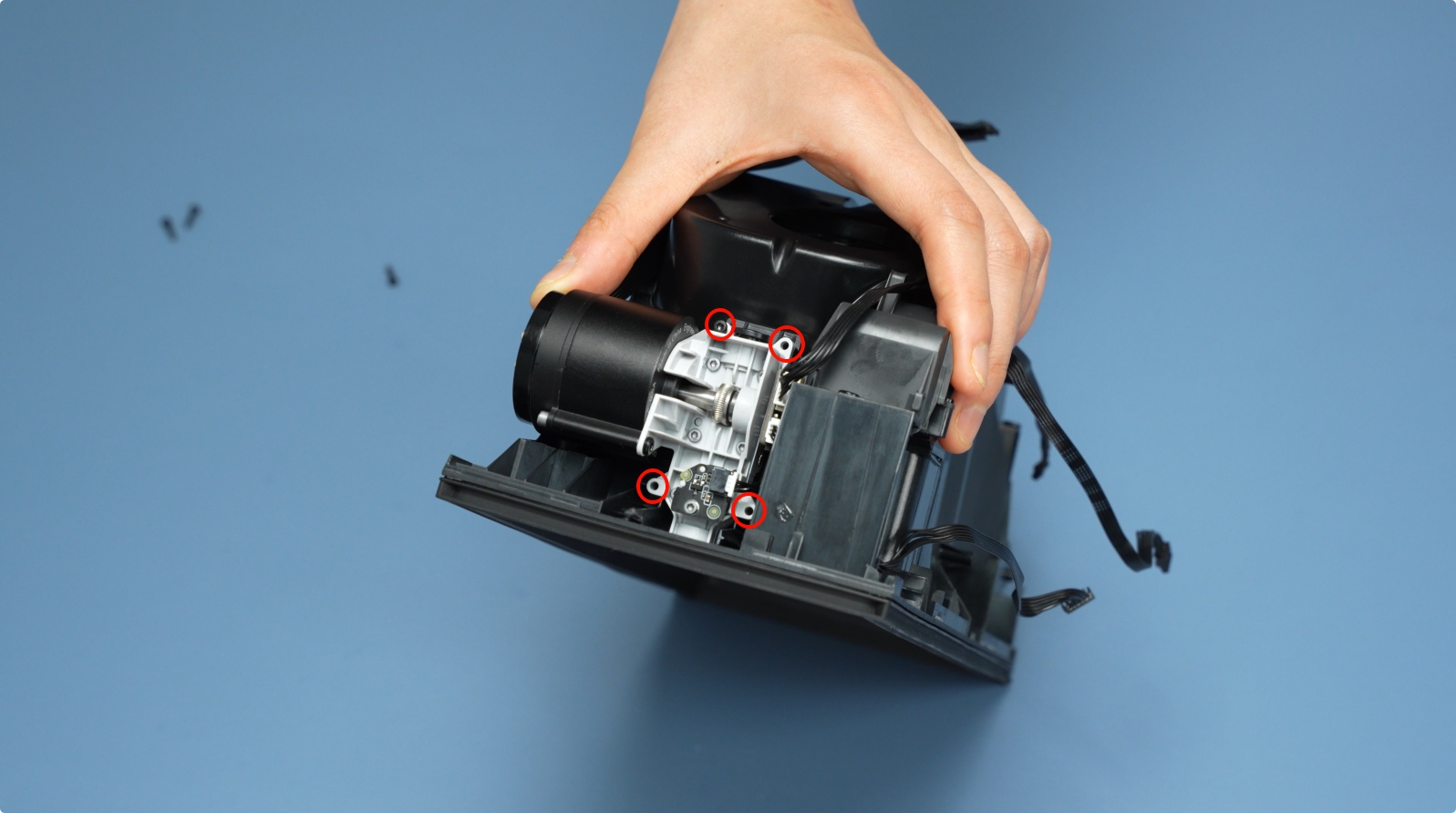

Retire los cuatro tornillos de fijación (BT2*8) de la unidad de alimentación y extraiga el cable de la unidad de alimentación de la ranura de gestión de cables.
Reemplazar la unidad de alimentación no requiere retirar la placa principal.

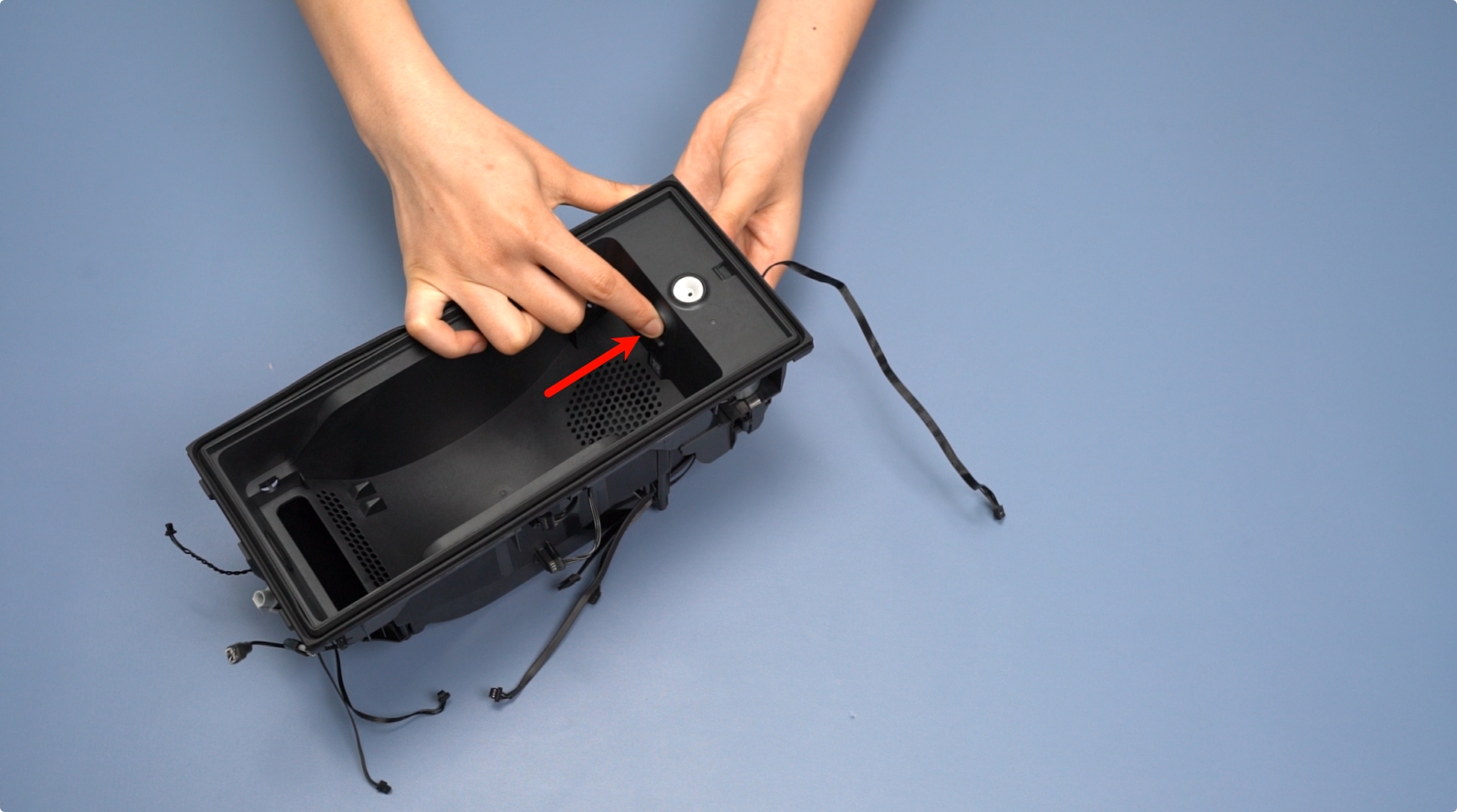

Presione el botón de liberación de filamento para empujar hacia afuera la unidad de alimentación.
4. Retirar el Motor de Alimentación
Retire los dos tornillos de fijación (M2.5*8) del motor de alimentación.
Retire el motor de alimentación y el engranaje de accionamiento, asegurándose de conservar el engranaje para evitar su pérdida.
Instalación de la Nueva Unidad de Alimentación
1. Instalar el Motor de Alimentación
Instale el engranaje de accionamiento en el motor de alimentación.
Inserte el motor en la unidad de alimentación, asegurando que el botón de liberación de filamento y el cable del motor estén orientados en la misma dirección.
Fije el motor con los dos tornillos de fijación (M2.5*8).
2. Instalar la Unidad de Alimentación
Instale la unidad de alimentación en el chasis principal y fíjela con los cuatro tornillos de fijación (BT2*8).
Después de instalar la unidad de alimentación, organice los cables en la ranura de gestión de cables.
Inserte el cable Hall y el cable del motor de alimentación en los puestos #3 y #4 respectivamente.

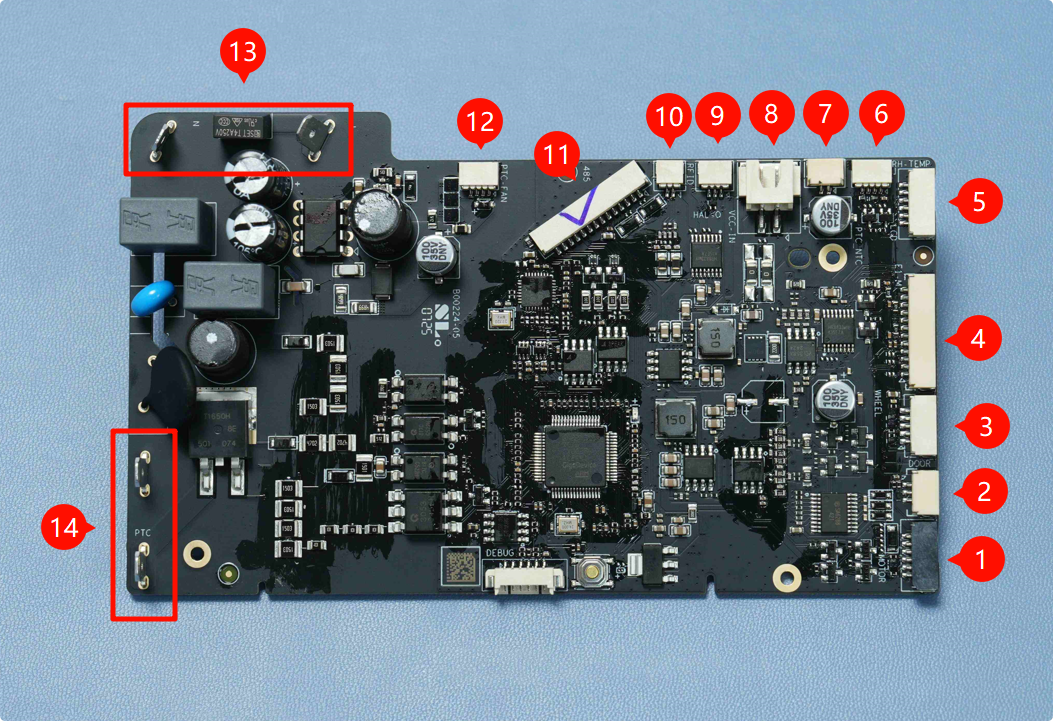

Diagrama de Conexión de la Placa Principal
3. Instalar el Chasis Principal del AMS HT

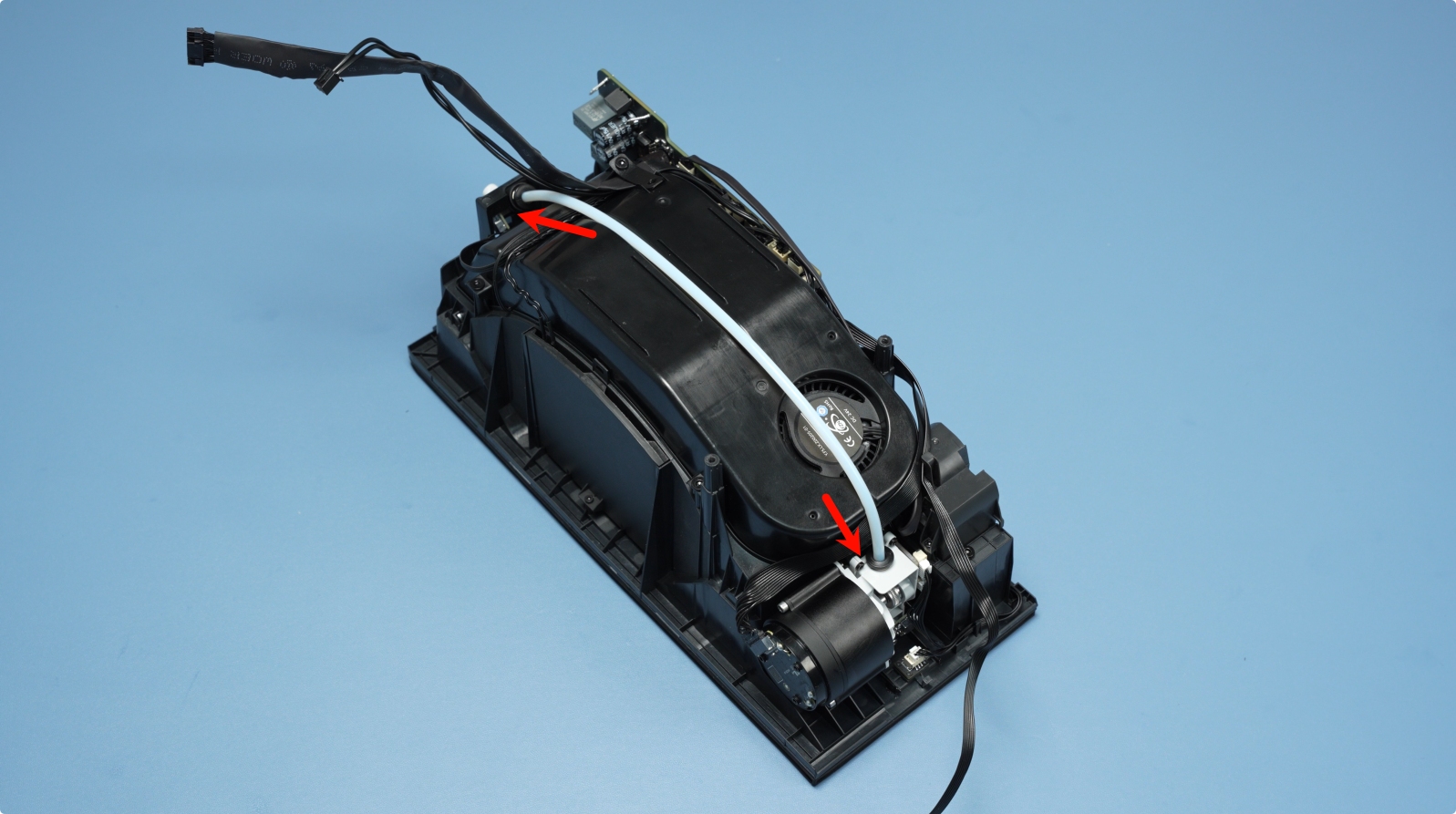

Conecte el tubo PTFE entre la alimentación y la salida.
Conecte los cables en las posiciones 1 y 2, donde la posición 1 es el cable de comunicación de la placa principal (14 pines) y la posición 2 es el cable de alimentación de la placa principal (2 pines).
Conecte el cable de alimentación al conector de la placa principal e instale el manguito de goma aislante.
Nota: Esta conexión no distingue entre polos positivo y negativo.
Conecte el cable frontal de la pantalla del AMS HT y asegure el cable en la ranura de gestión de cables.
Enganche el cable sobresaliente con el dedo e instale el conjunto del chasis intermedio en el conjunto de la carcasa inferior.
Asegúrese de que el conjunto del chasis principal esté completamente presionado en el conjunto de la carcasa inferior sin inclinación frontal ni trasera, y fíjelo con los dos tornillos de fijación inferiores (BT3*8).
4. Insertar el Tubo PTFE en la Parte Trasera del AMS HT
Inserte el tubo PTFE en la parte trasera del AMS HT. Después de la instalación, tire suavemente del tubo PTFE para confirmar que está firmemente fijado.
Verificar la Funcionalidad

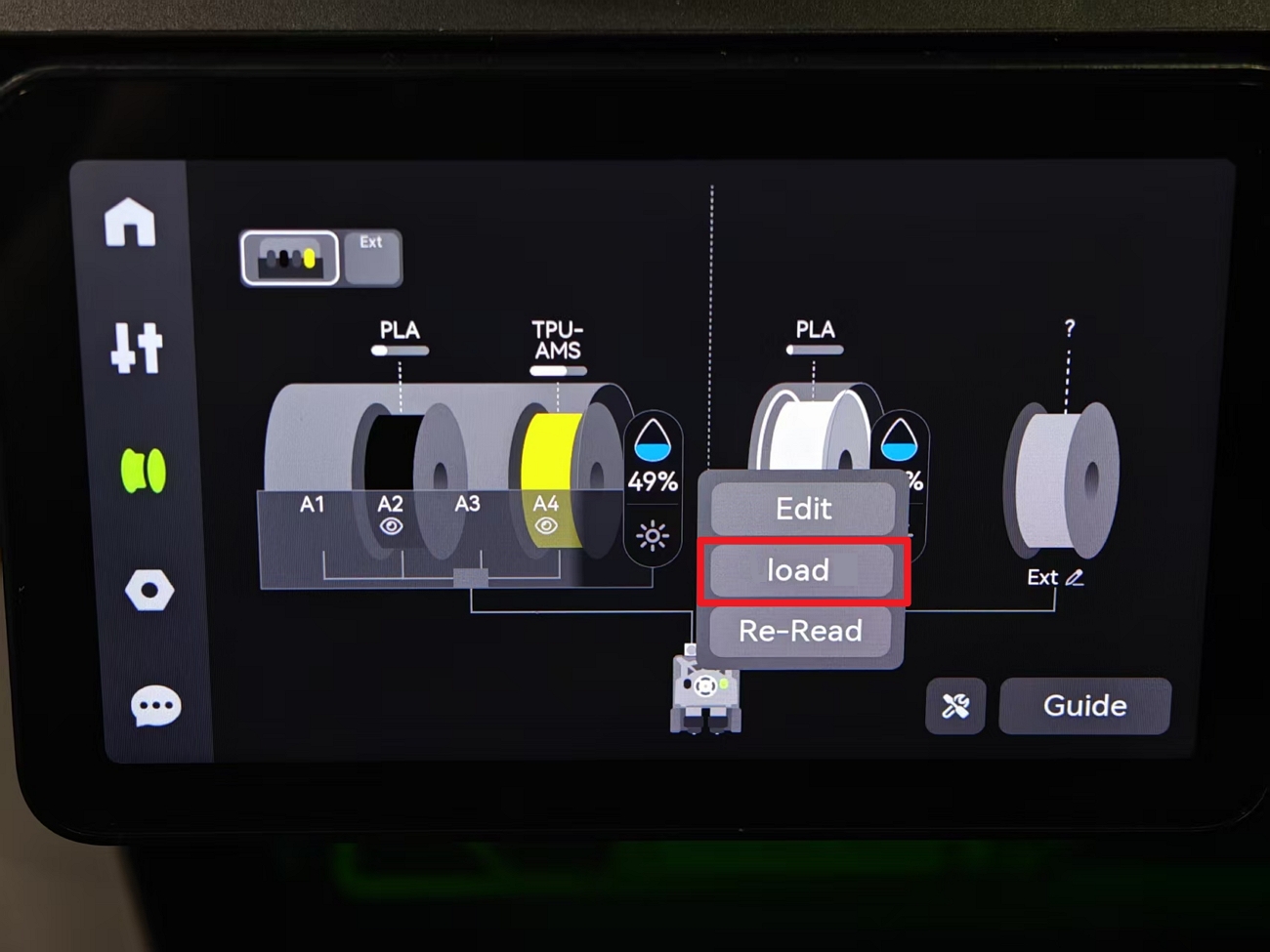

Después del reemplazo, conecte el AMS HT a la impresora. Cargue filamento y pruebe las funciones de carga y descarga. Si ambas funciones operan sin problemas, el reemplazo es exitoso.
Notas Finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, por favor envíe un ticket técnico, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, por favor déjelos en el área de comentarios. ¡Gracias por su apoyo y atención!
