Placa RFID

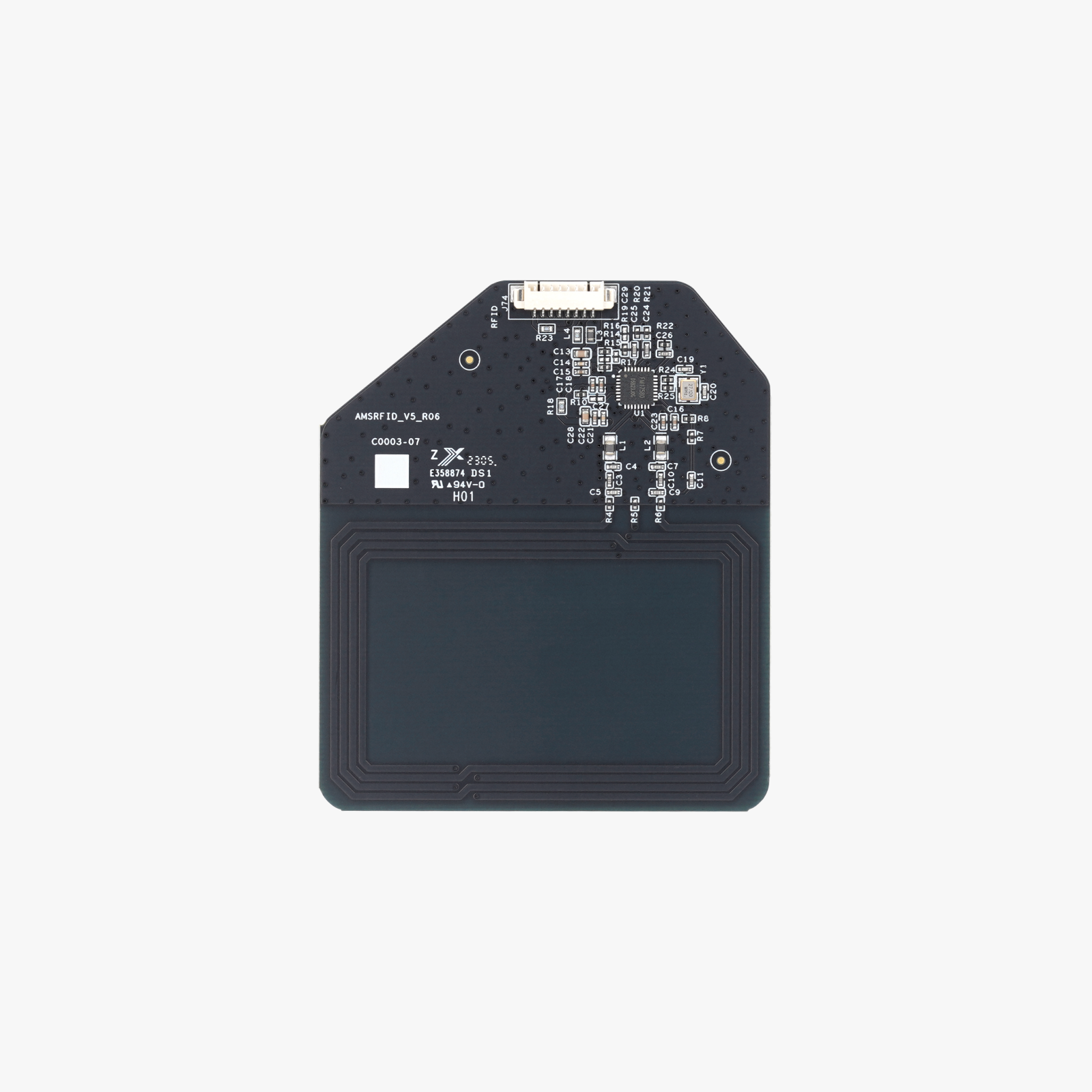

La placa RFID es la placa de circuito principal del sistema RFID. Contiene un conjunto de bobinas de identificación RFID utilizadas para identificar las etiquetas RFID en los carretes de filamento Bambulab y sincronizar información como el tipo de filamento, el color y el número de serie de producción con Bambu Studio. Cada placa RFID se utiliza para identificar el filamento en dos ranuras.
Modelos aplicables
AMS
Cuándo utilizar esta guía
La placa RFID está dañada o su cable está desconectado.
Herramientas y materiales requeridos
- Placa RFID del AMS
- Pinzas
- Pegamento caliente / Pegamento UV
- Llave Allen H2.0
Guía en video
Advertencia de seguridad
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los circuitos electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, lo que resulta en daños electrónicos y riesgos de seguridad. Durante el mantenimiento o la solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o con otros componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los circuitos electrónicos de la impresora y problemas adicionales. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los circuitos electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con rapidez y brindarle la asistencia necesaria.
Retirar la placa RFID
1. Retirar el tubo PTFE
Abra la cubierta del AMS, presione el botón en el hub de filamentos y extraiga el tubo PTFE.
2. Retirar el marco principal del AMS
- Retire los 2 tornillos que fijan el marco principal.
- Levante completamente la parte trasera del marco principal y colóquelo verticalmente sobre la cubierta inferior del AMS. Tenga en cuenta que hay cables conectados, por lo que no realice movimientos bruscos.
Desconecte el cable Bambu Bus y el cable de alimentación, y retire el marco principal.
3. Retirar la placa RFID
Desconecte los cables de ambas placas RFID.
Use pinzas para limpiar el pegamento UV de ambas placas RFID.
Retire ambas placas RFID.
Instalar la placa RFID
1. Instalar la placa RFID
Coloque las placas RFID en las ranuras del marco principal y aplique un poco de pegamento (pegamento UV/pegamento caliente, etc.) para fijar las placas.
2. Instalar el marco principal del AMS
Una vez que el pegamento haya curado, coloque el marco principal del AMS verticalmente en la cubierta inferior y luego conecte el cable Bambu Bus y el cable de alimentación a la placa de alimentación del AMS.
Luego, coloque el marco principal plano en la cubierta inferior e instale los dos tornillos en el marco principal del AMS.
3. Insertar el tubo PTFE
Introduzca el tubo PTFE por la parte trasera del AMS. Posteriormente, intente extraer el tubo PTFE para asegurarse de que esté fijado.
Verificación de funcionamiento
Conecte el cable de alimentación y fije el AMS a la impresora. Encienda la alimentación y cargue el filamento. Verifique la pantalla de la impresora para confirmar si el AMS puede leer correctamente la información del filamento RFID. Si la información se lee con éxito y no aparece ningún mensaje de error, la sustitución se ha completado correctamente.
Si ocurren errores, verifique todas las conexiones e inténtelo de nuevo. Si el problema persiste, póngase en contacto con el equipo de soporte de Bambu Lab para obtener asistencia adicional.
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema no se resuelve, envíe un ticket de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y le brinda orientación operativa.
