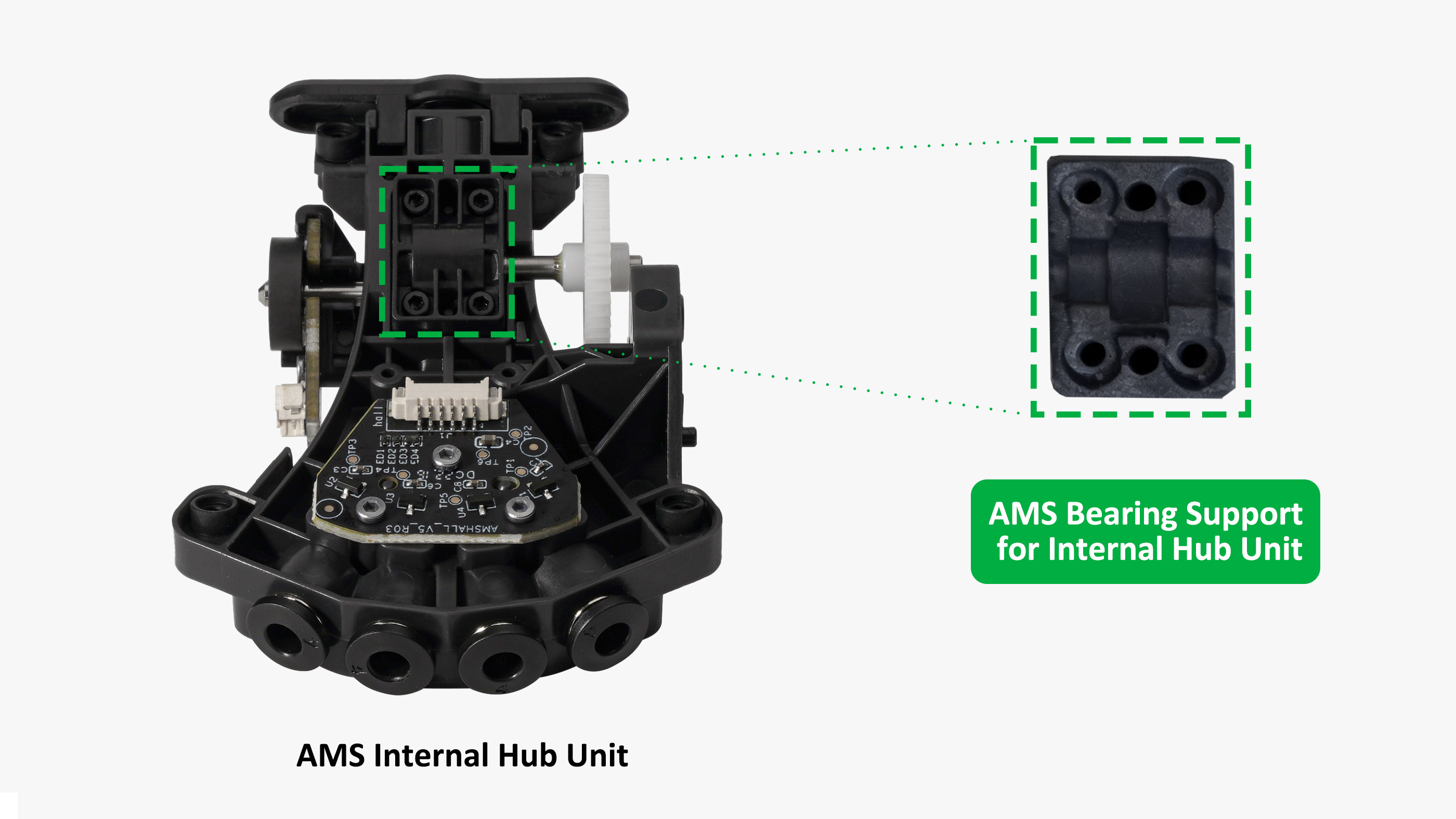

Soporte de cojinete del AMS para la Unidad interna de hub
El Soporte de cojinete del AMS para la Unidad interna de hub sostiene el cojinete dentro de la Unidad interna de hub del AMS. Después de que el conjunto de carga/descarga alimente el filamento a la Unidad interna de hub, el cojinete guía el filamento fuera del AMS.
Con el tiempo, el desgaste puede dañar el soporte del cojinete. Esto puede afectar el proceso de carga y descarga de filamento del AMS y causar que el AMS deje de funcionar correctamente.
Modelos de impresora aplicables
AMS
Cuándo utilizar esta guía
Inserte el filamento en la Unidad de alimentación del AMS. Después de que la Unidad de alimentación del AMS alimente el filamento a la Unidad interna de hub, el motor gira sin mover el filamento. Este problema ocurre en los cuatro ranuras.
En este caso, desarme el AMS y verifique si el Soporte de cojinete del AMS para la Unidad interna de hub está dañado. Si está roto, reemplácelo.
Herramientas y materiales requeridos
- Nuevo Soporte de cojinete del AMS para la Unidad interna de hub
- Llave Allen H2.0 y H1.5
- Pinzas planas
Advertencia de seguridad
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad. Durante el mantenimiento o solución de problemas, es posible que deba desarmar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitarse si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre el seguimiento de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder rápidamente y brindarle la asistencia que necesita.
Retirando el Soporte de cojinete del AMS antiguo
1. Retire el tubo PTFE del AMS
Apague la impresora y desconecte el cable entre el AMS y la impresora. Abra la cubierta del AMS, presione el botón de liberación del tubo PTFE en la Unidad interna de hub del AMS y extraiga el tubo PTFE desde la parte trasera del AMS.
2. Retire 2 tornillos de la estructura principal del AMS
Utilice una llave Allen de 2.0 mm para retirar los dos tornillos que fijan el conjunto de la estructura principal del AMS.
3. Retire la estructura principal del AMS
Levante cuidadosamente la estructura principal del AMS (en el lado alejado de la Unidad de alimentación del AMS), desconecte el cable del bus 485 y el cable de alimentación, y luego retire la estructura principal del AMS.
Nota: El conector del cable de alimentación del AMS tiene una traba. Presione la traba para desbloquearla antes de desconectar el cable.
4. Desconecte los tubos PTFE de la Unidad interna de hub del AMS
Presione el botón negro de cada uno de los cuatro conectores neumáticos de la Unidad interna de hub del AMS para desbloquearlos y retirar los cuatro tubos PTFE.

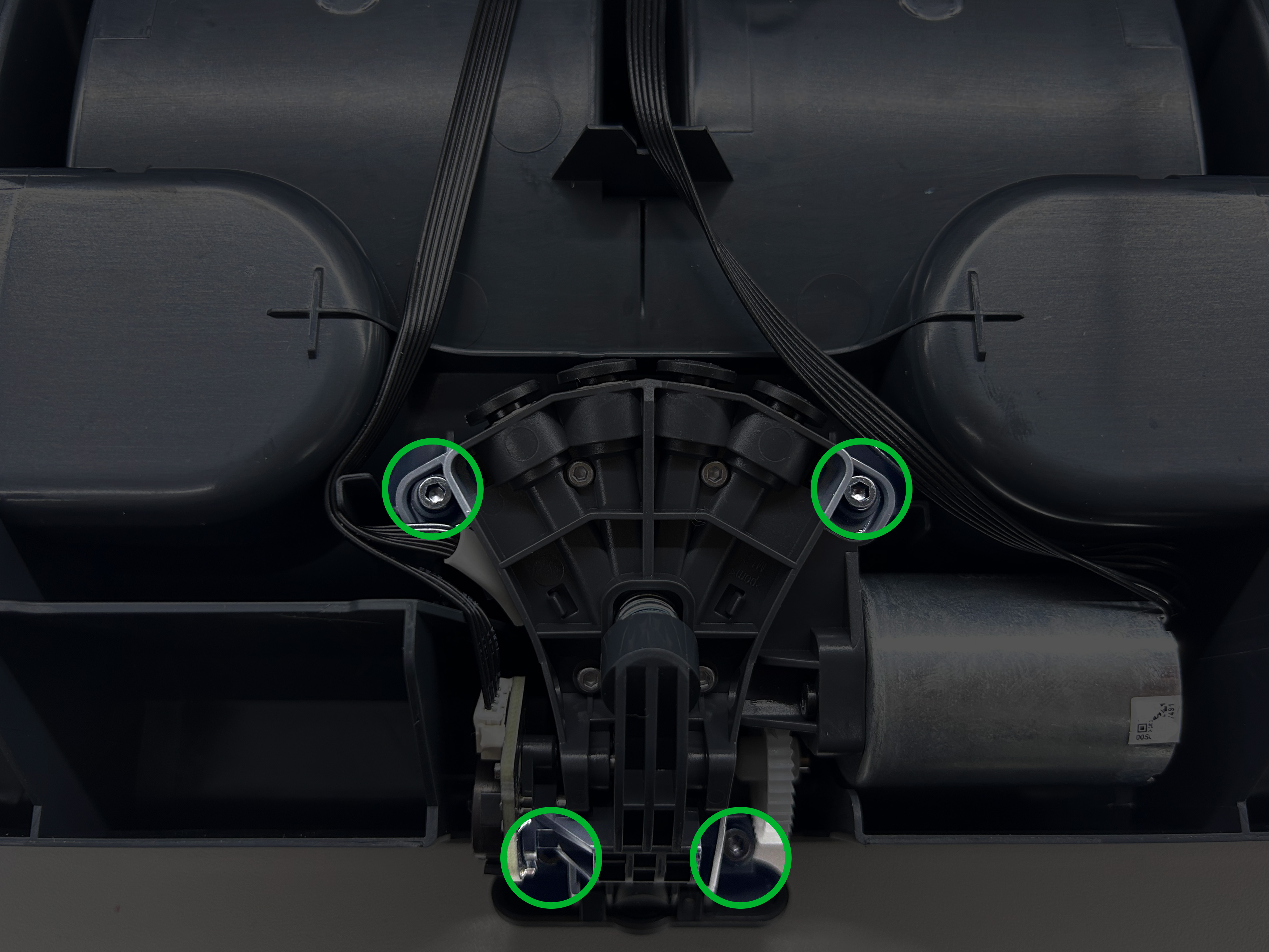

5. Retire los cuatro tornillos de la Unidad interna de hub del AMS
Organice los tubos PTFE y los dos cables, colocándolos a un lado para facilitar el acceso. Utilice una llave Allen de 2.0 mm para retirar los cuatro tornillos que fijan la Unidad interna de hub del AMS.
6. Retire los cuatro tornillos que fijan el Soporte de cojinete del AMS para la Unidad interna de hub
Voltee cuidadosamente la Unidad interna de hub del AMS para evitar dañar los cables. Utilice una llave Allen de 1.5 mm para retirar los cuatro tornillos que fijan el Soporte de cojinete del AMS para la Unidad interna de hub, y luego retire el soporte del cojinete.
Instalando el nuevo Soporte de cojinete del AMS
1. Instale los cuatro tornillos para el Soporte de cojinete del AMS para la Unidad interna de hub
Utilice una llave Allen de 1.5 mm para instalar los cuatro tornillos que fijan el Soporte de cojinete del AMS para la Unidad interna de hub. Luego, voltee la unidad y reinstale la Unidad interna de hub del AMS.
2. Instale los cuatro tornillos para la Unidad interna de hub del AMS
Utilice una llave Allen de 2.0 mm para reinstalar los cuatro tornillos que fijan la Unidad interna de hub del AMS.
3. Reconecte los tubos PTFE a la Unidad interna de hub del AMS
Inserte los cuatro tubos PTFE en los cuatro conectores neumáticos de la Unidad interna de hub del AMS.
4. Reconecte el cable del bus 485 y el cable de alimentación
Conecte el cable del bus 485 y el cable de alimentación, asegurándose de que los conectores estén orientados correctamente.
5. Instale la estructura principal del AMS y los tornillos
Reinstale el conjunto de la estructura principal del AMS, colocando primero el lado cercano a la Unidad de alimentación del AMS. Al instalar el otro lado, empuje suavemente el marco hacia afuera para evitar que los botones de la Unidad interna de hub queden atascados. Luego, utilice una llave Allen de 2.0 mm para instalar los dos tornillos que fijan la estructura principal del AMS.
6. Instale el tubo PTFE y el cable de 6 pines en el AMS
Verifique que el soporte de silicona del tubo PTFE esté alineado con el puerto de filamento de la Unidad interna de hub del AMS, y empuje el tubo PTFE desde la parte trasera del AMS. Después de la instalación, tire suavemente del tubo PTFE para asegurarse de que esté fijado.
Verificación de funcionamiento

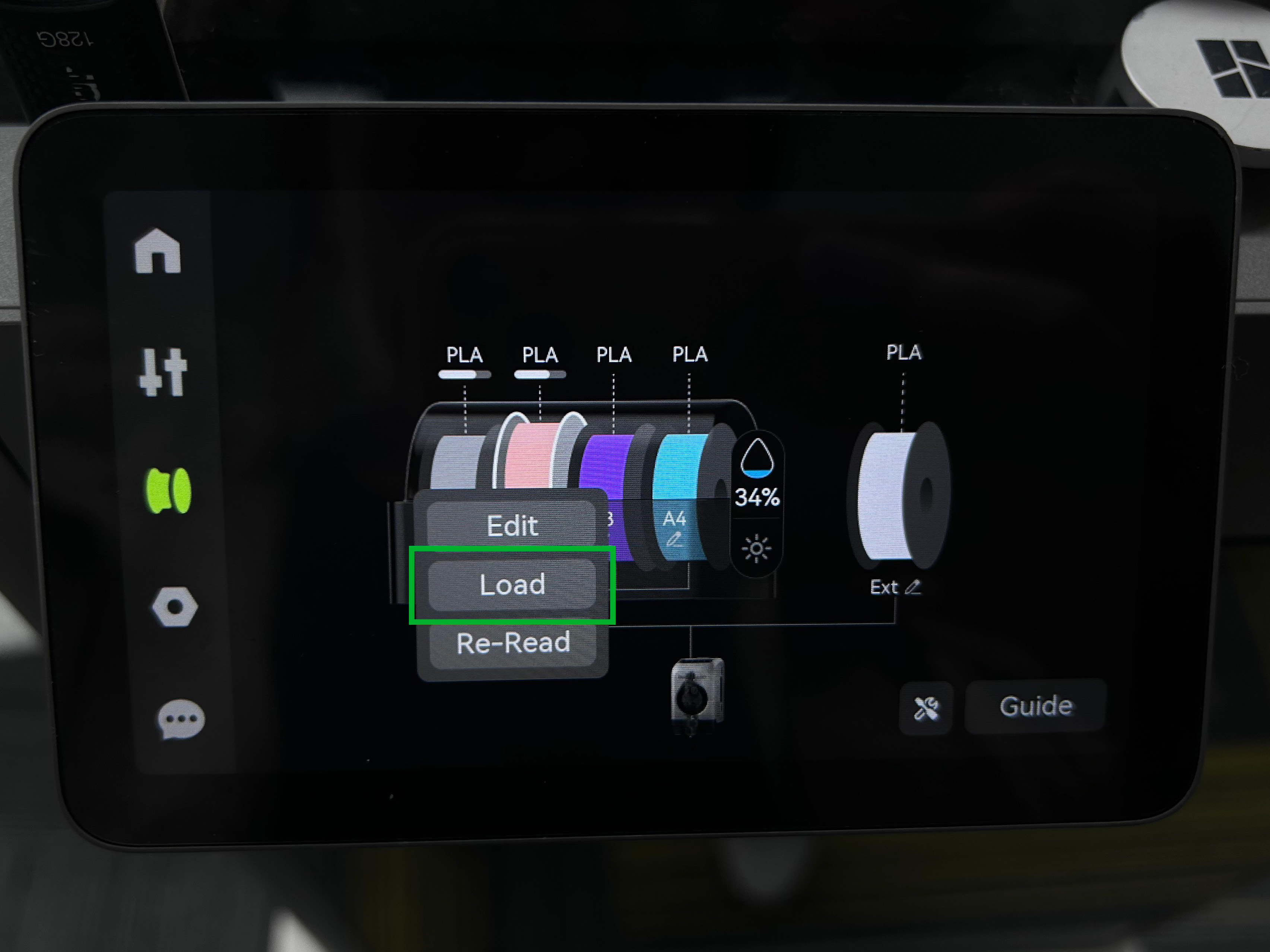

Conecte el AMS a la impresora y encienda la alimentación. Cargue filamento en todas las ranuras del AMS, luego toque "Cargar" en la pantalla.

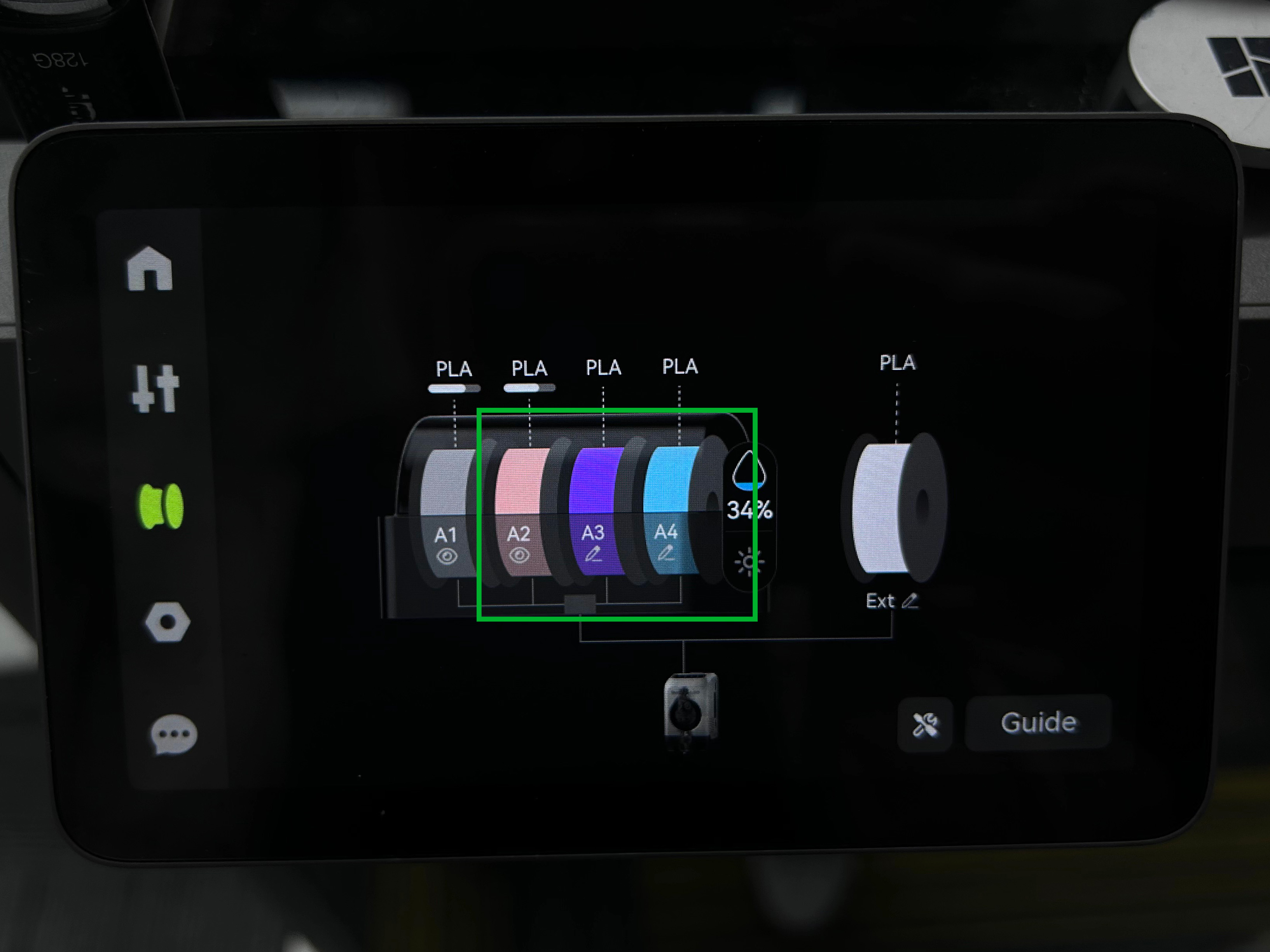

Después de que finalice la carga de la primera ranura, toque el ícono de la segunda ranura para cargar el filamento, y repita para las ranuras tres y cuatro. Realice un ciclo completo de carga y descarga para las cuatro ranuras.
Si todas las operaciones de carga y descarga funcionan normalmente, la sustitución está completa. De lo contrario, verifique todas las conexiones de cables y tubos PTFE e inténtelo nuevamente.
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste sin resolver, envíe un ticket de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y le brinda orientación operativa.
