Guía de reparación de la garra del carrete chirriante de AMS Lite

Cuándo utilizar

A veces, la garra del carrete AMS Lite puede producir un ruido chirriante.

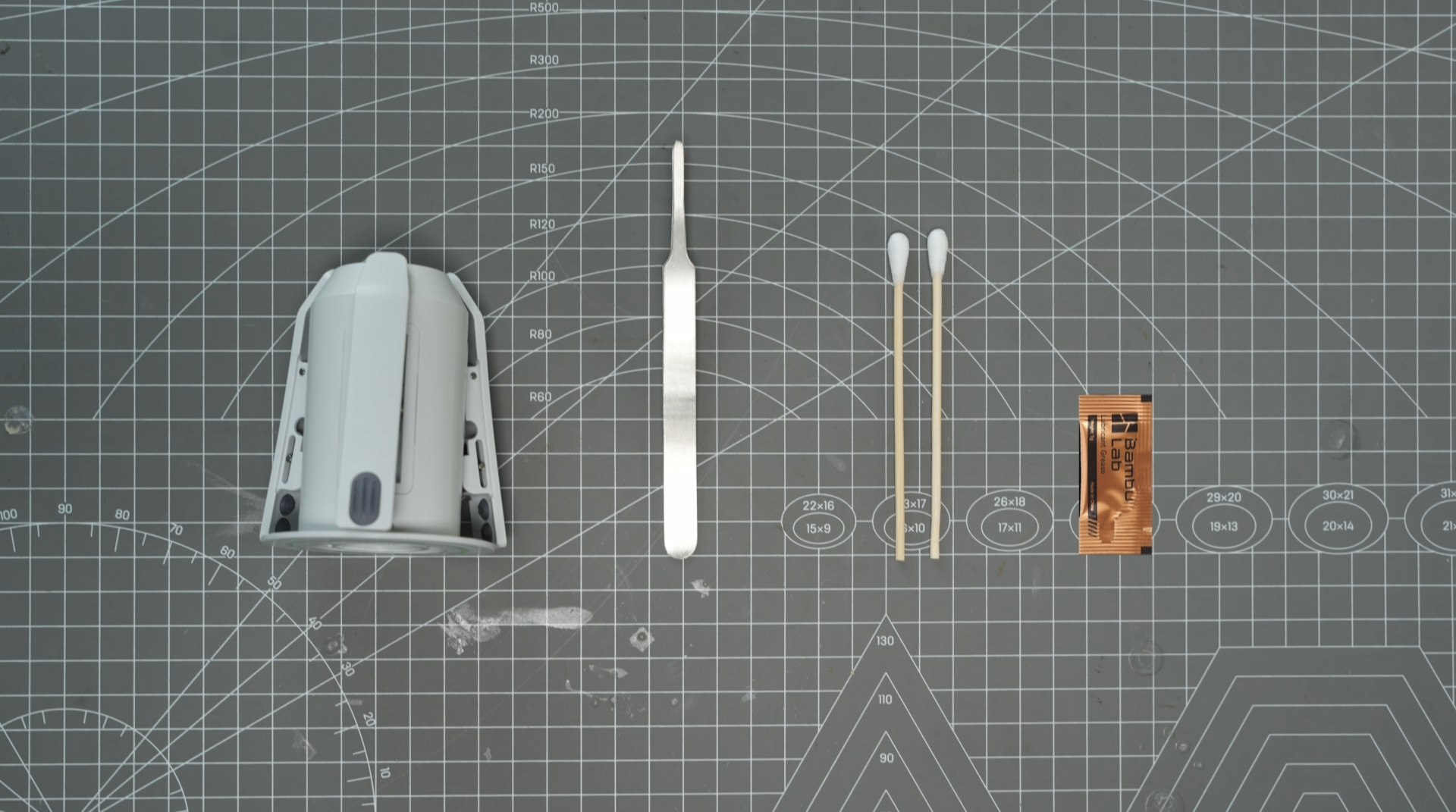

Herramientas y materiales necesarios

• Garra del carrete
• Pinzas planas
• Hisopo
• Grasa lubricante

Guía de video

Guía de operación

Desmontaje del soporte giratorio del carrete

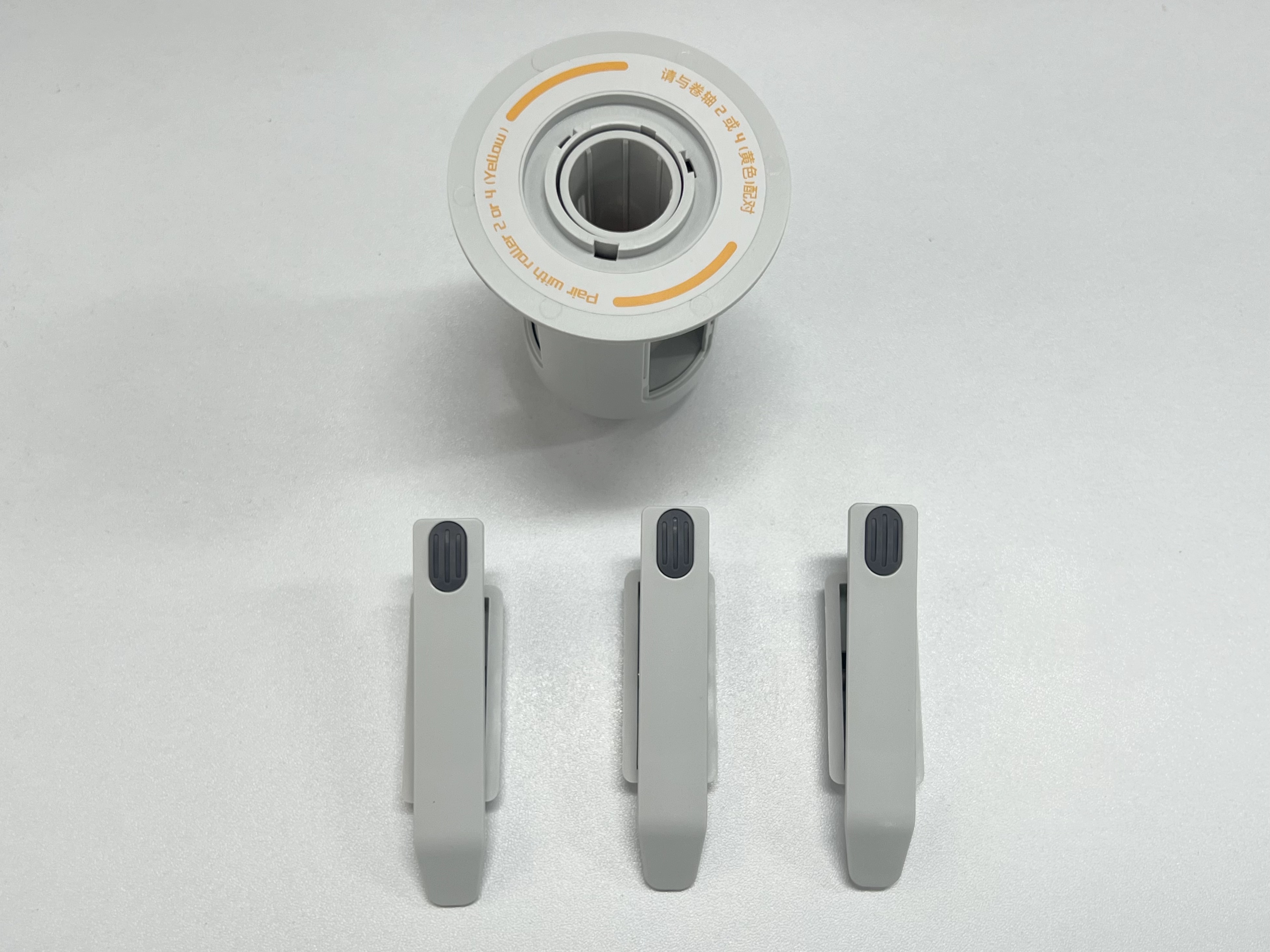

1. Utilice pinzas planas para sacar la garra del soporte del carrete.

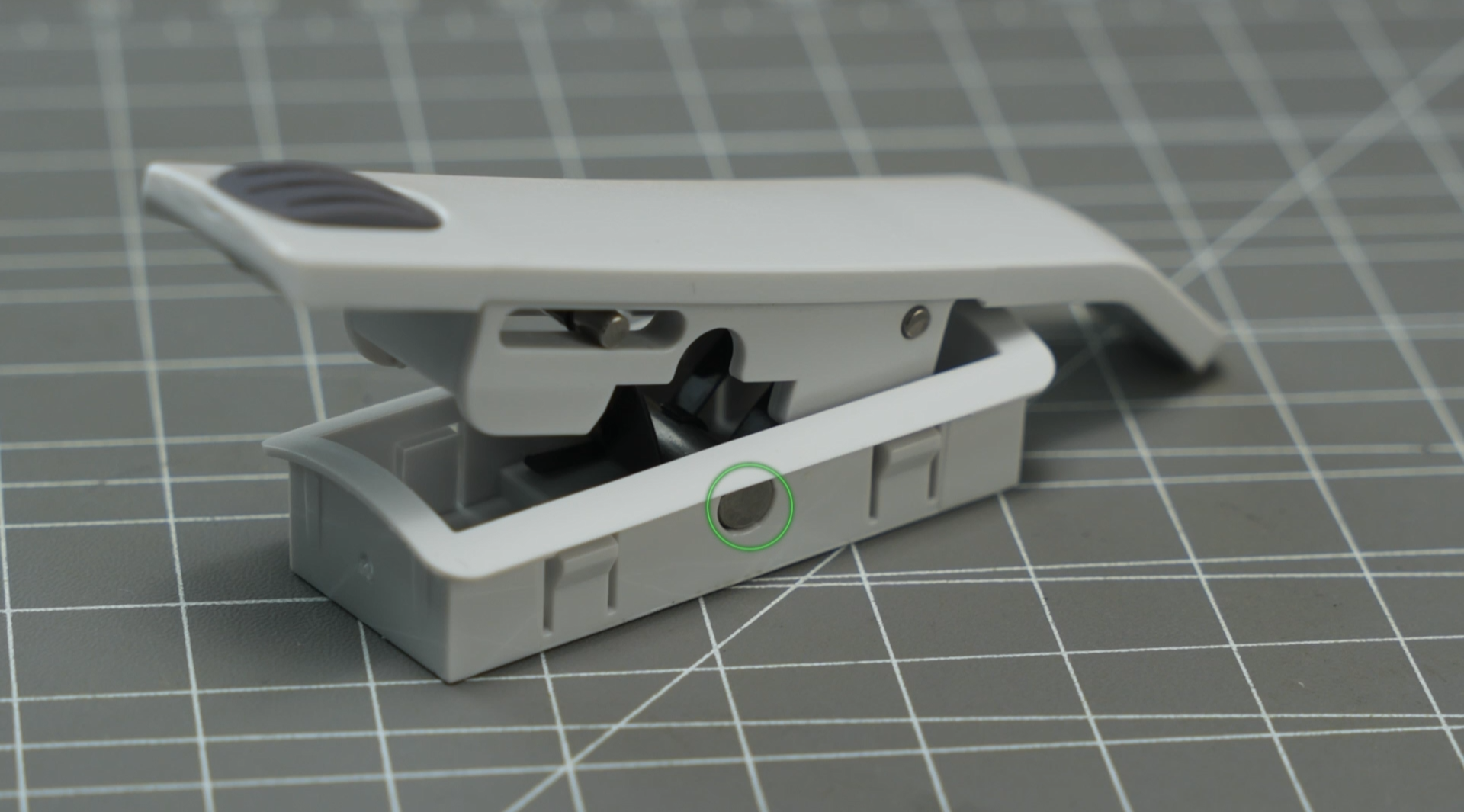

Nota: Al retirar la garra, evitar que esta parte se resbale.

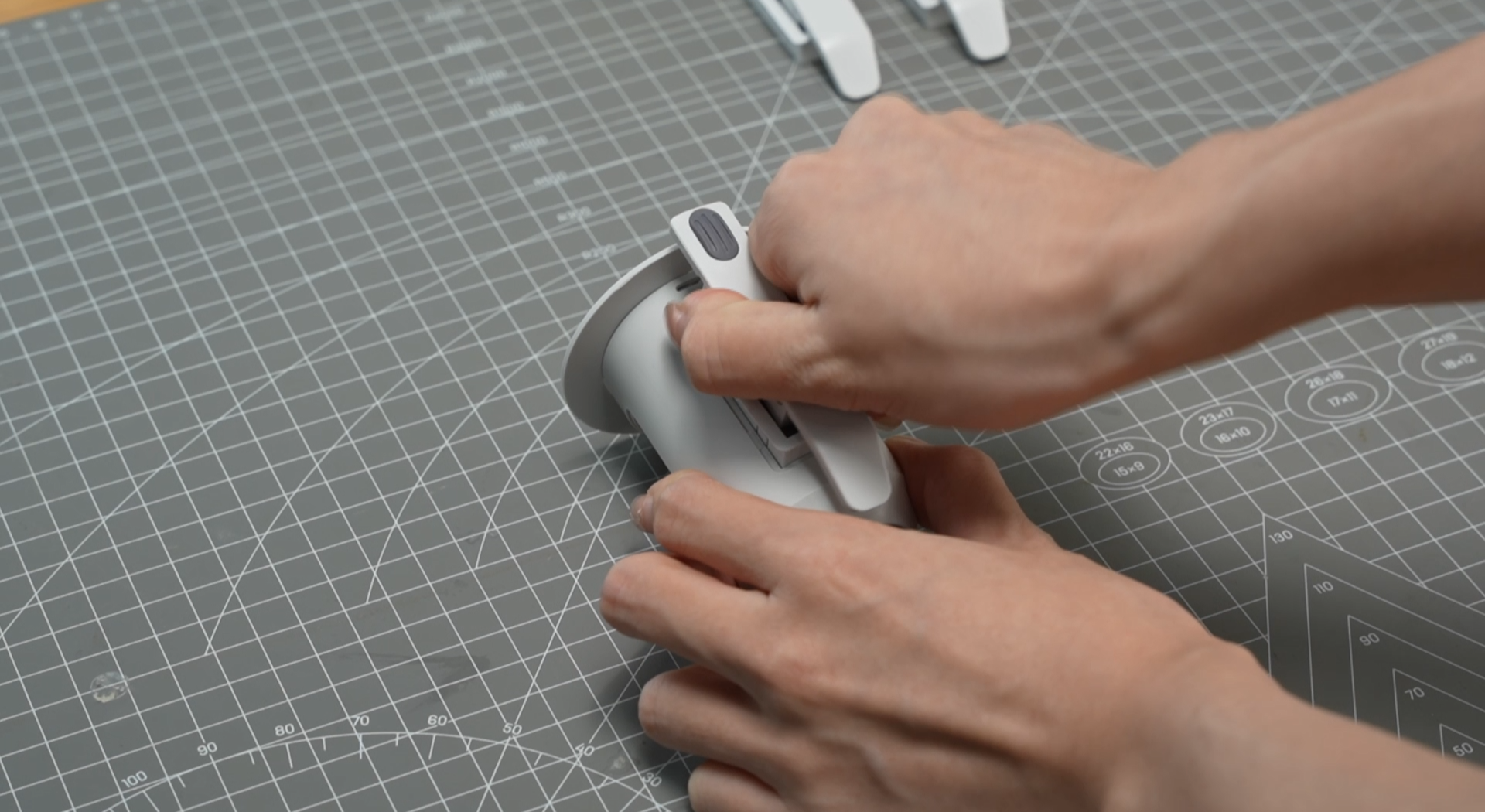

2. Retire las otras 2 garras utilizando el mismo método.

3. Observe la posición del clip de la cubierta inferior. Gire la cubierta inferior hacia la izquierda y retirela.

4. Empuje hacia afuera el carrete interno.

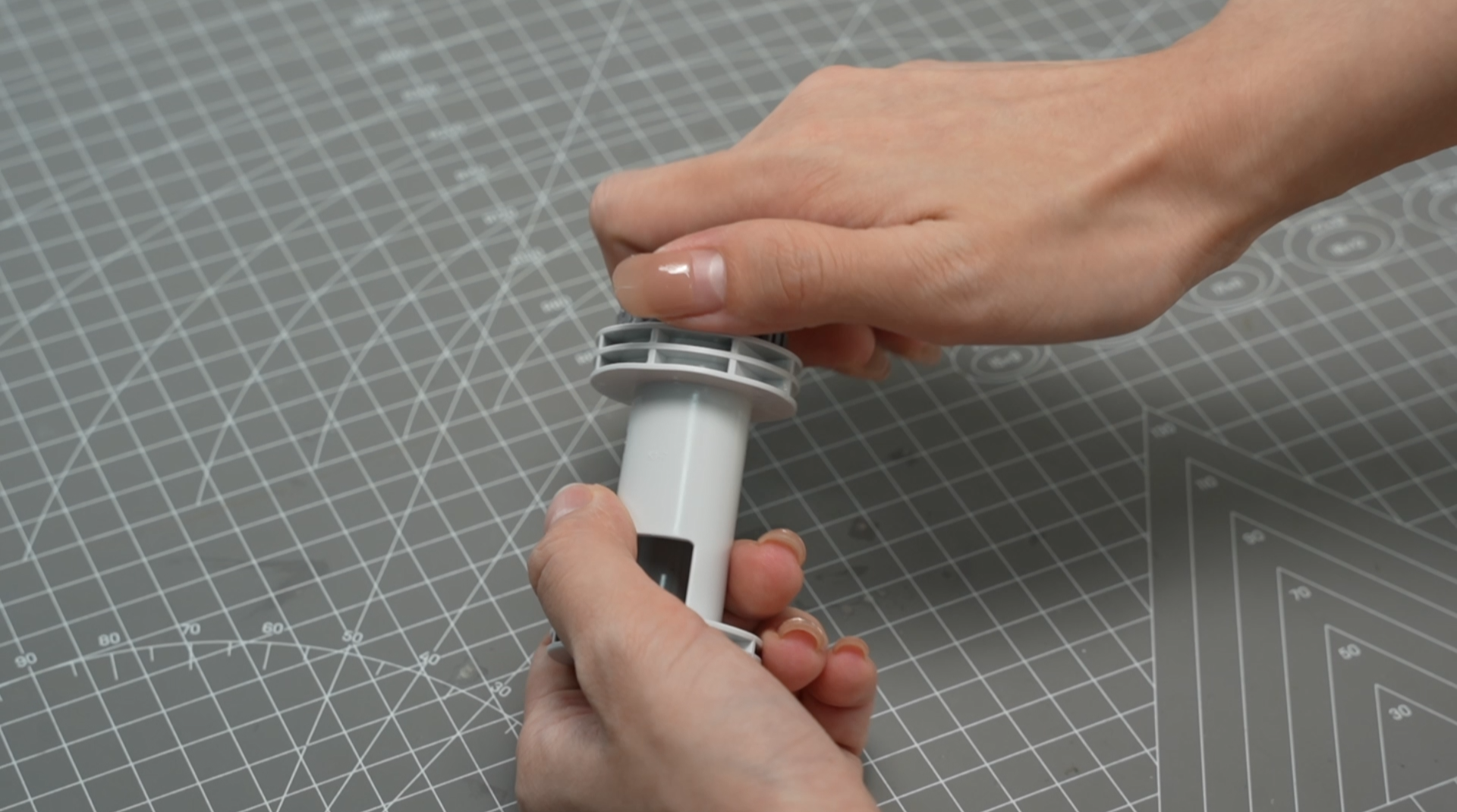

5. Retire la cubierta superior.

6. Retire el conjunto de resorte.

Aplicar la grasa

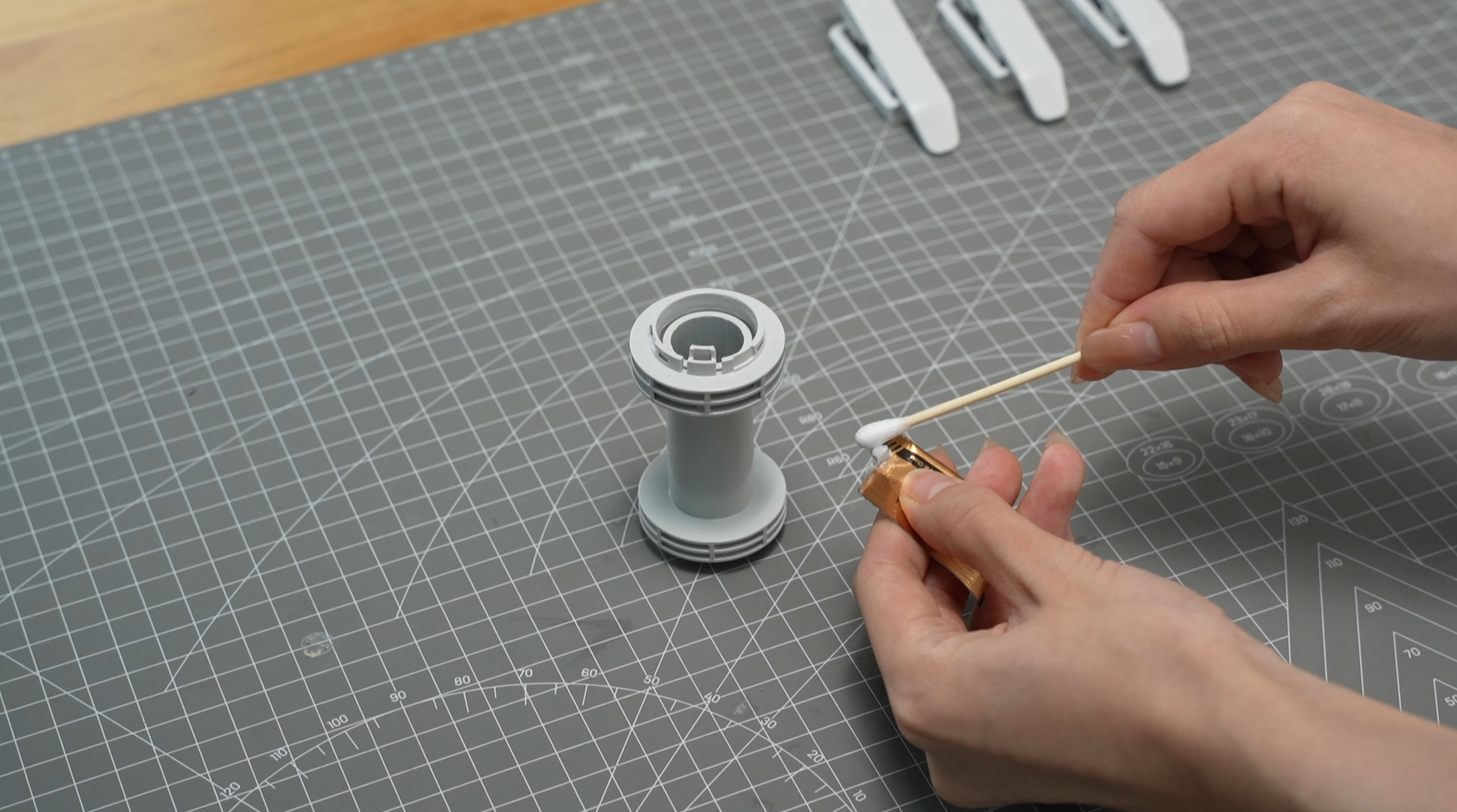

1. Aplicar grasa con un hisopo.

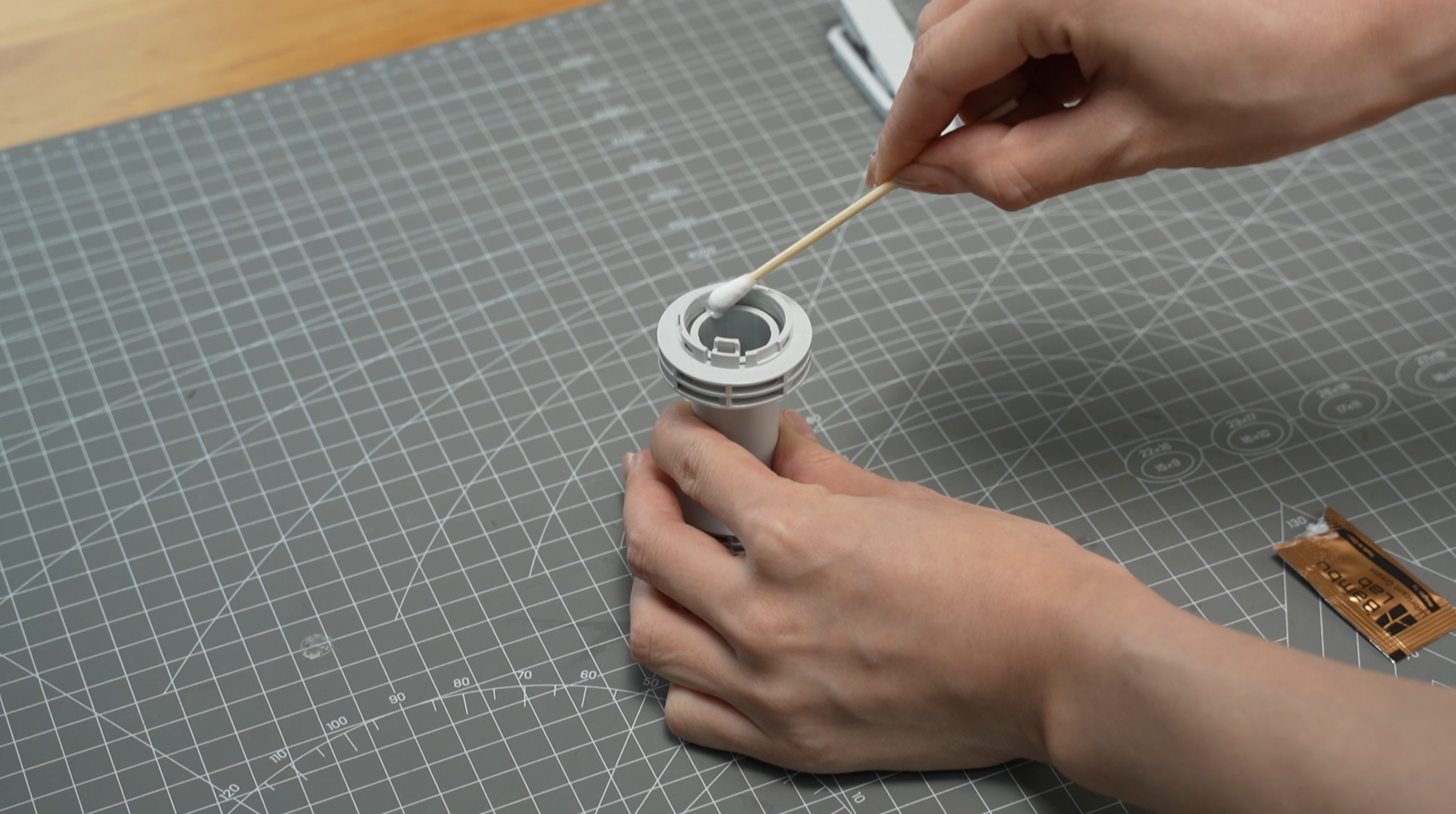

2. Aplicar en el círculo interno superior.

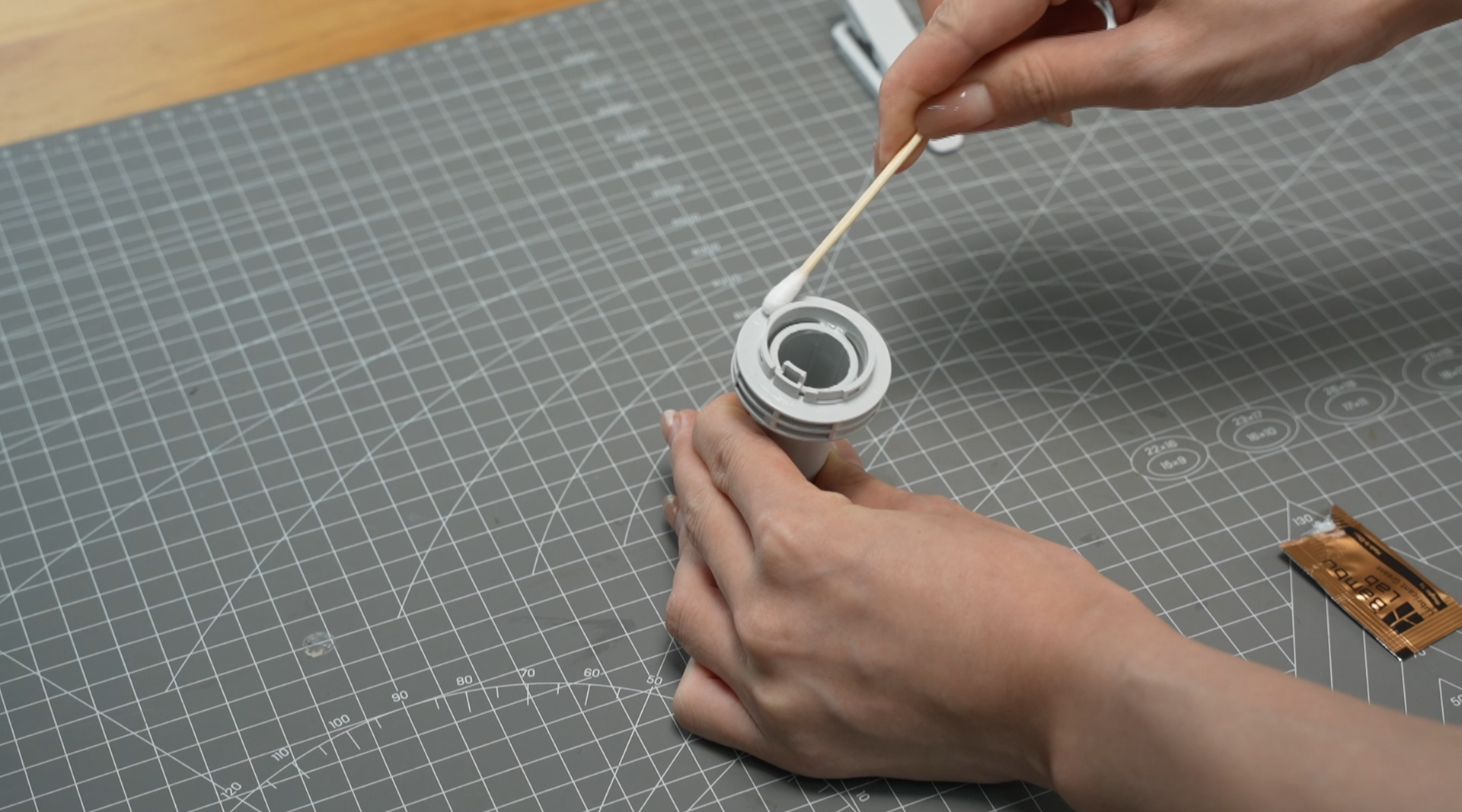

3. Aplicar en el círculo externo superior.

4. Aplicar grasa en ambos extremos.

Instalar las garras

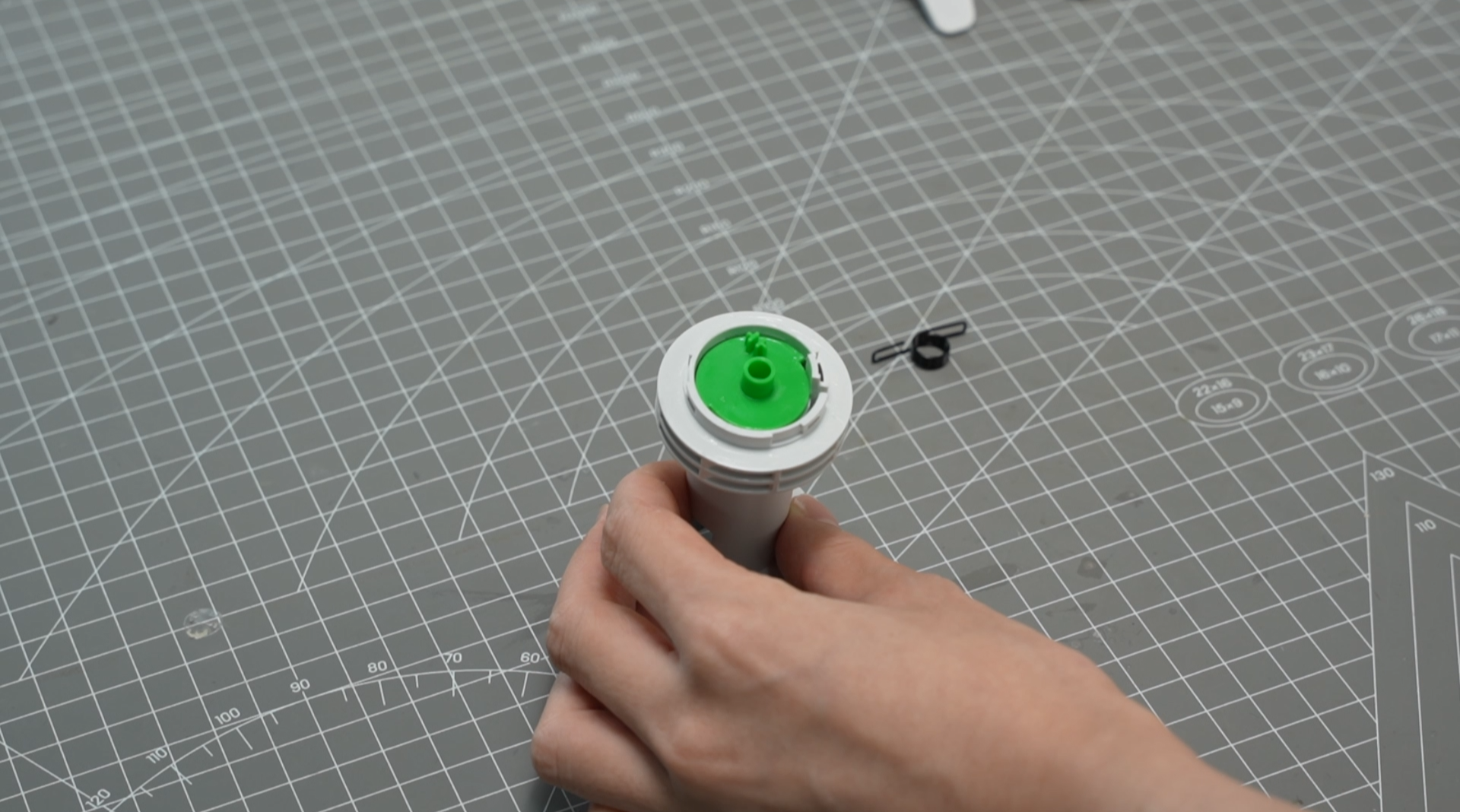

1. Instalar el conjunto de resorte.

2. Instalar el resorte con el lado corto en el clip plástico, tensar el resorte y deslizarlo en el clip superior.

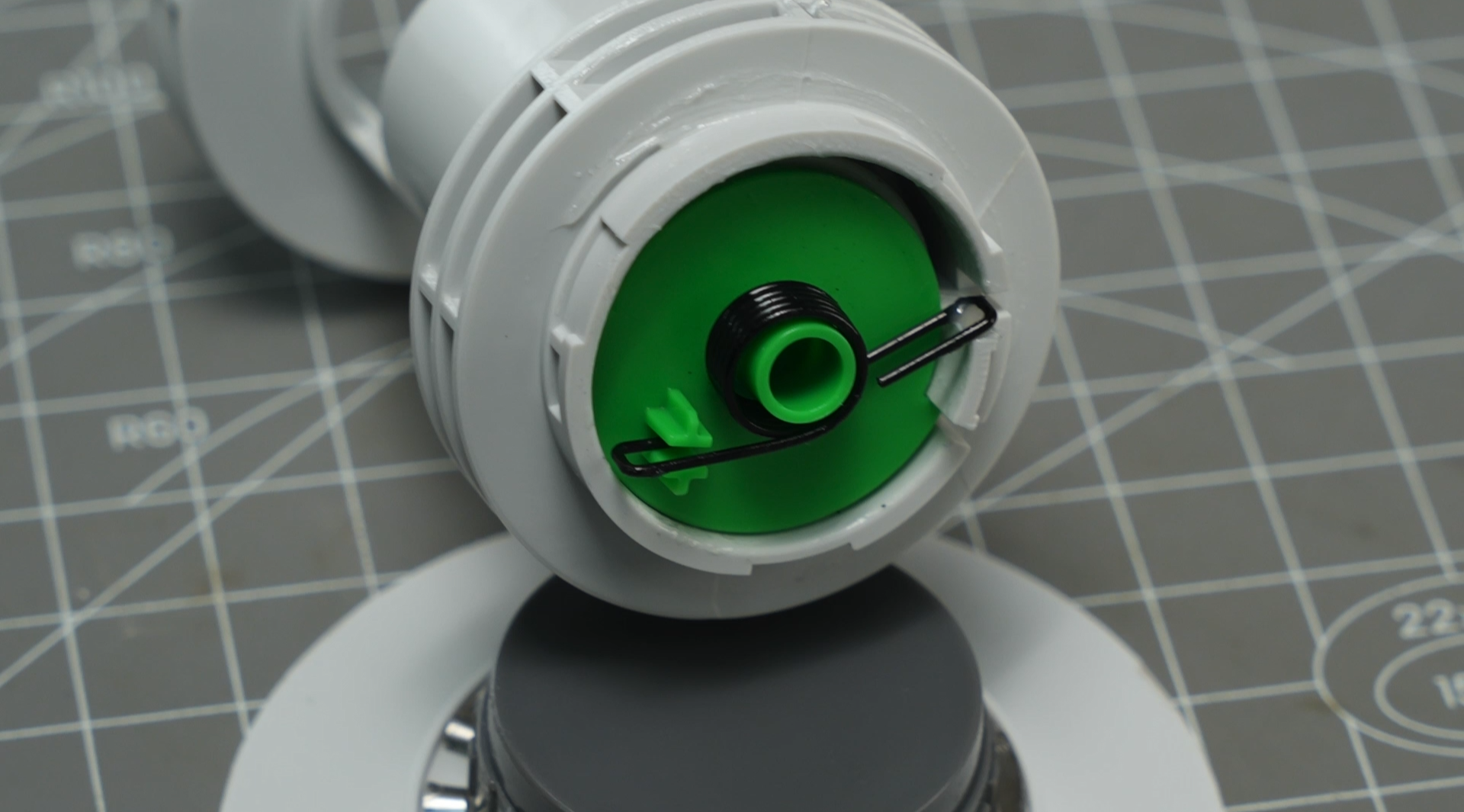

Nota sobre la posición del resorte: Si el resorte no se reemplaza correctamente, no se podrá realizar el rebobinado automático del carrete y esto podría generar errores de sobrecarga.

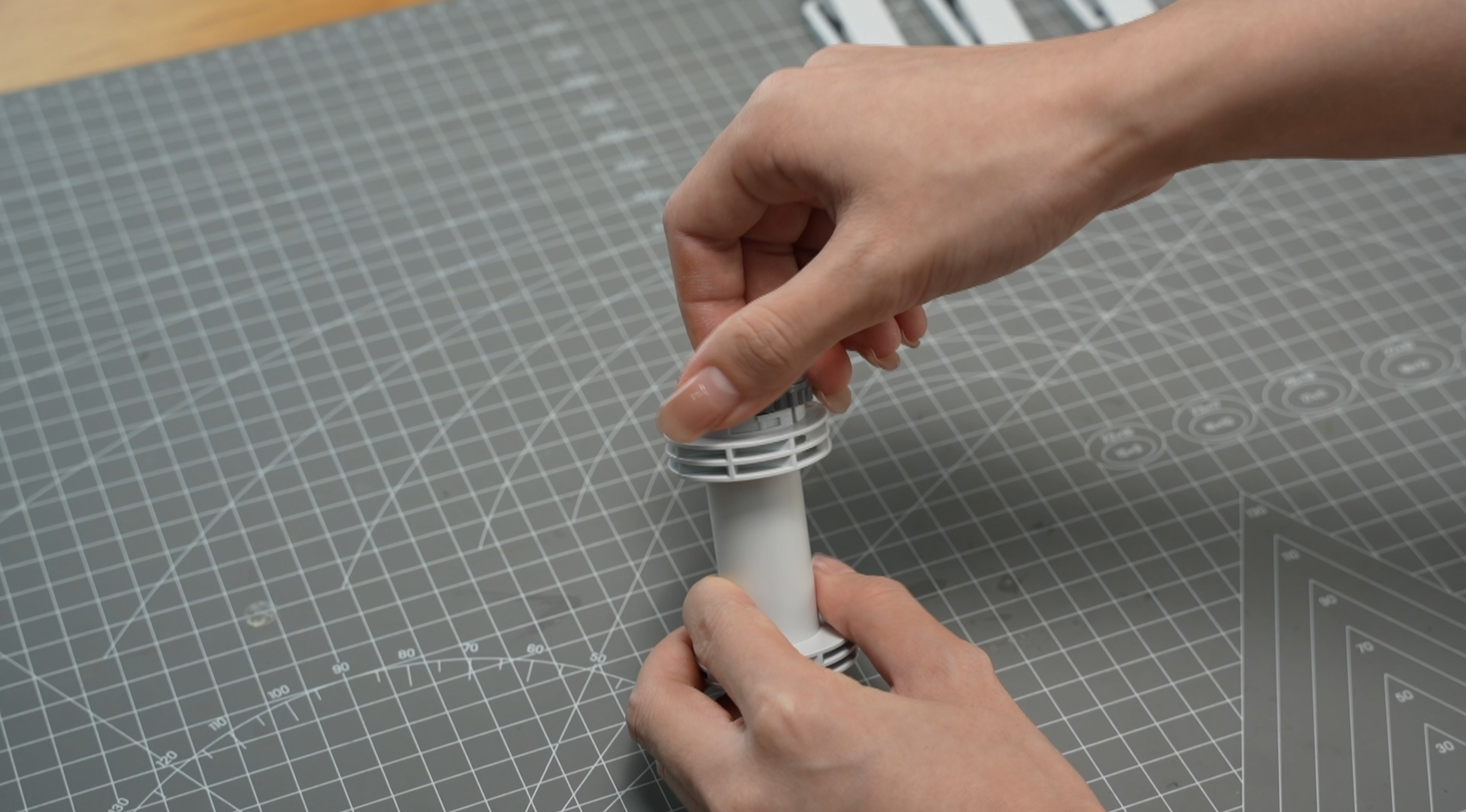

3. Cerrar la cubierta superior.

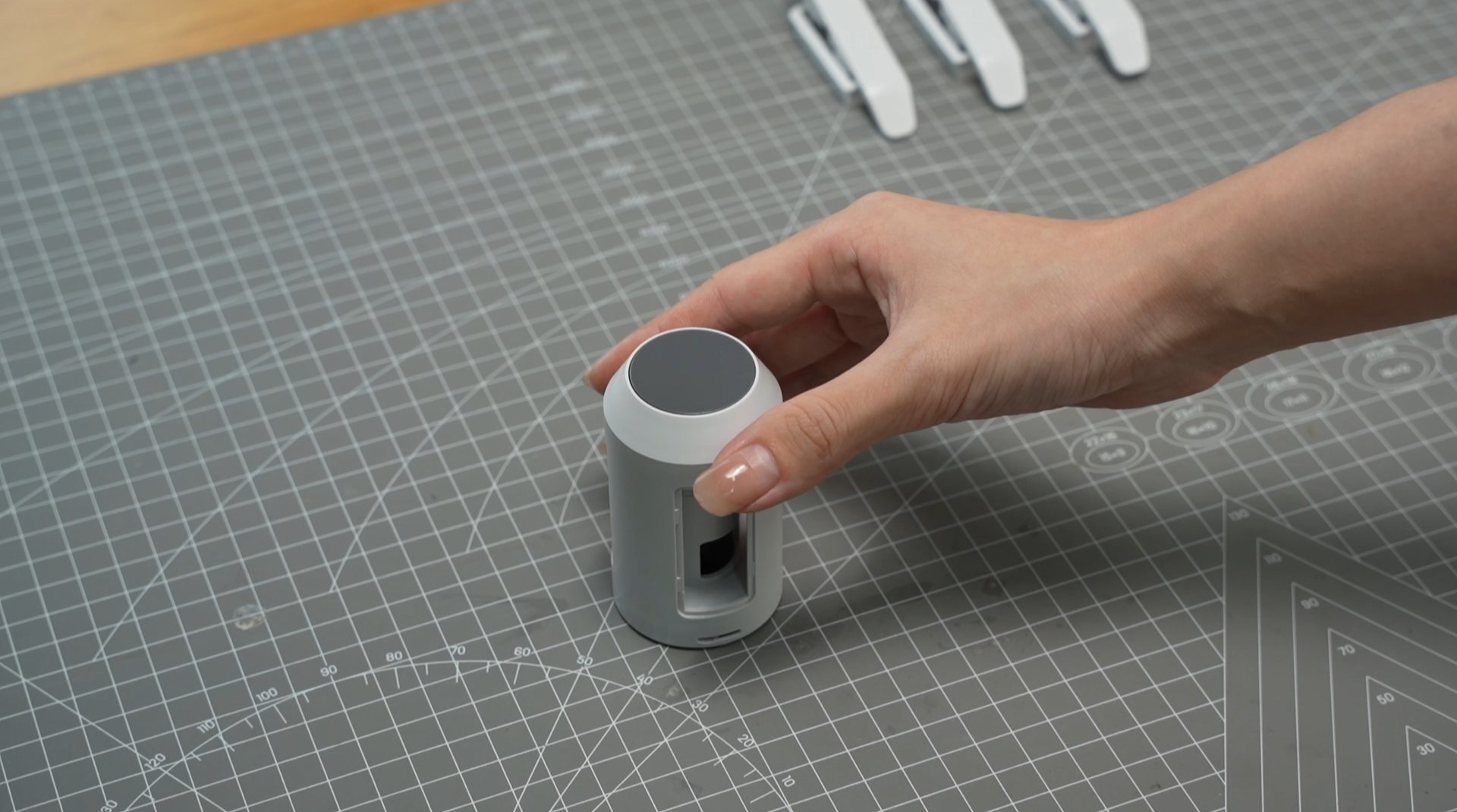

3. Instalar la cubierta externa.

4. Instalar la cubierta inferior y girar hacia la derecha para asegurar el clip.

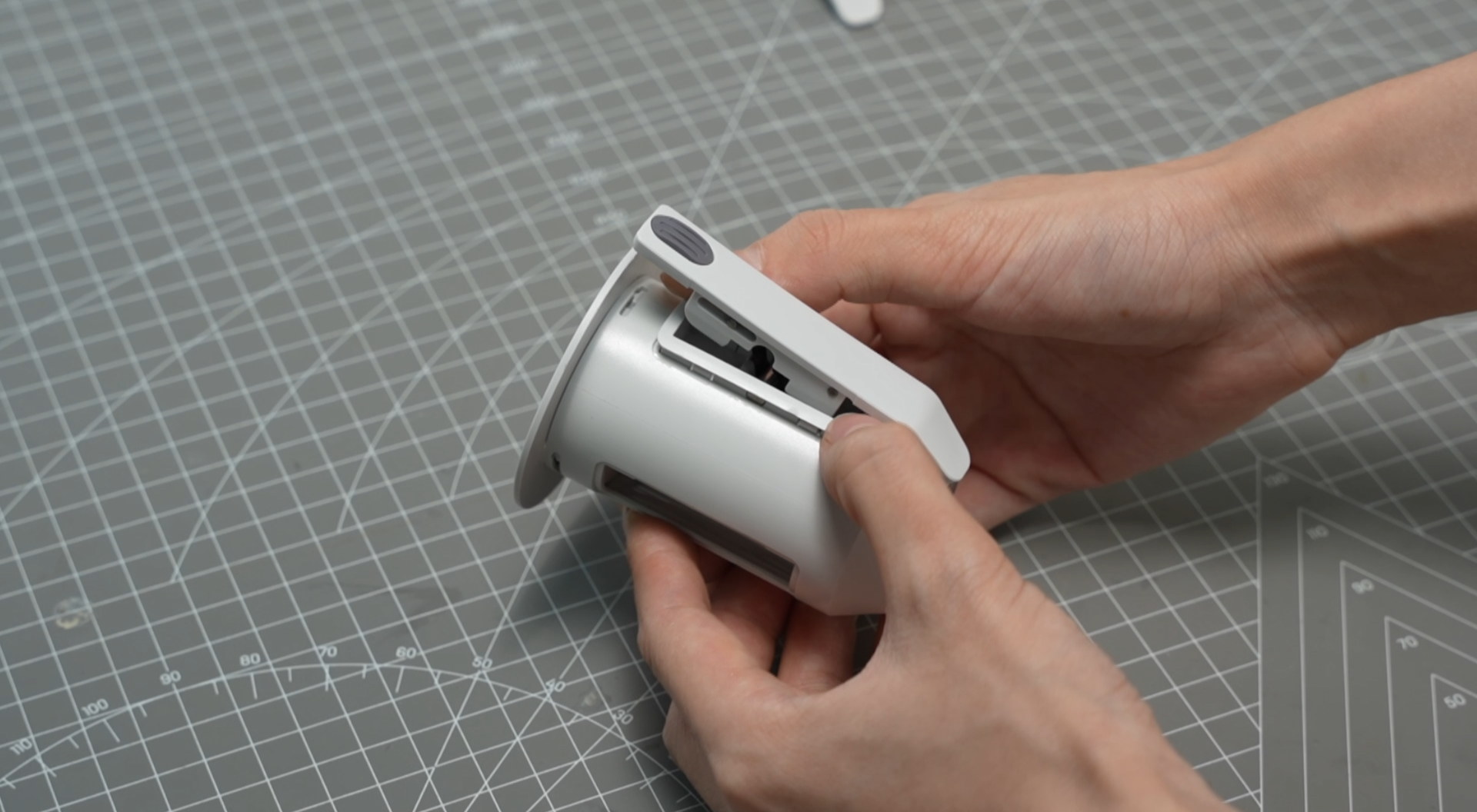

5. Instalar las 3 garras simplemente presionándolas.

Notas finales

Esperamos que la guía detallada proporcionada haya sido útil e informativa.

Para garantizar una ejecución segura y efectiva, si tiene alguna preocupación o pregunta sobre el proceso descrito en este artículo, recomendamos enviar un ticket técnico respecto a su problema. Incluya una imagen o video que ilustre el problema, así como cualquier información adicional relacionada con su consulta.
