Módulo de Pantalla

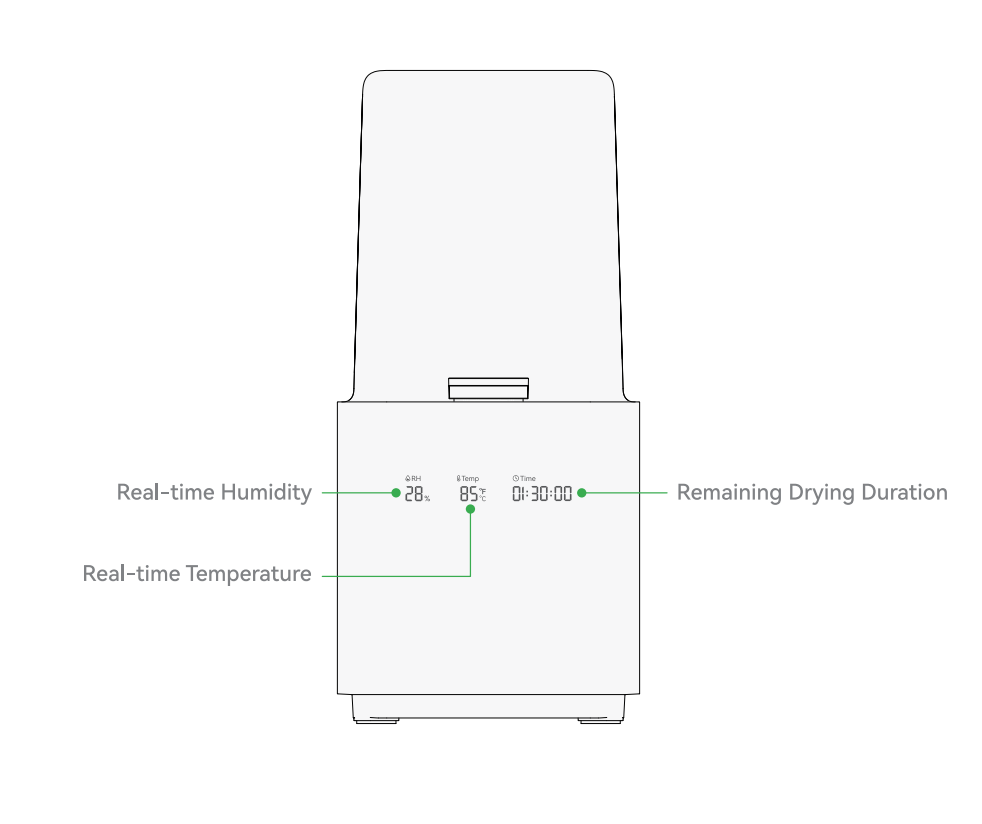

El AMS HT está equipado con una pantalla frontal que muestra, de izquierda a derecha, la humedad en tiempo real, la temperatura en tiempo real y el tiempo restante de secado, como se muestra a continuación.
Modelos Compatibles
AMS HT
Cuándo Reemplazar
- La pantalla del AMS HT no responde o no se enciende.
- Se recomienda el reemplazo por parte del soporte técnico de Bambu Lab.
Herramientas y Materiales Necesarios
- Módulo de pantalla nuevo
- Llave hexagonal H 2.0
Advertencia de Seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los componentes electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o la solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o con otros componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los componentes electrónicos de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los componentes electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto de su problema y haremos lo posible por responder con prontitud y brindarle la asistencia necesaria.
Retirar el Módulo de Pantalla Antiguo
1. Retirar el Tubo PTFE de la Parte Trasera del AMS HT
Presione el botón de liberación del tubo PTFE en la parte trasera del AMS HT para desbloquear el conector, luego extraiga el tubo PTFE.
2. Retirar el Eje de Soporte Accionado y el Eje de Soporte Activo
Primero, retire el Eje de Soporte Accionado y el Eje de Soporte Activo de la ranura de material. Tenga cuidado con los rodamientos en ambos extremos al retirar las fundas de rodamientos.
3. Retirar la Placa Principal del AMS HT
Retire los dos tornillos inferiores (BT3×8).
Levante suavemente el conjunto de la placa principal hacia arriba.
Después de abrir la brecha, levante el conjunto de la placa principal. Nota: Los cables están conectados—evite operaciones bruscas.
Desbloquee la bisagra del conector y desconecte el cable de la pantalla frontal.
4. Retirar el Conjunto de la Pantalla
Suelte las cuatro bisagras en ambos lados antes de retirar la pantalla.
Extraiga el conjunto de la pantalla hacia atrás desde la parte inferior para retirarlo.
Instalar el Nuevo Módulo de Pantalla
1. Instalar el Conjunto de la Pantalla

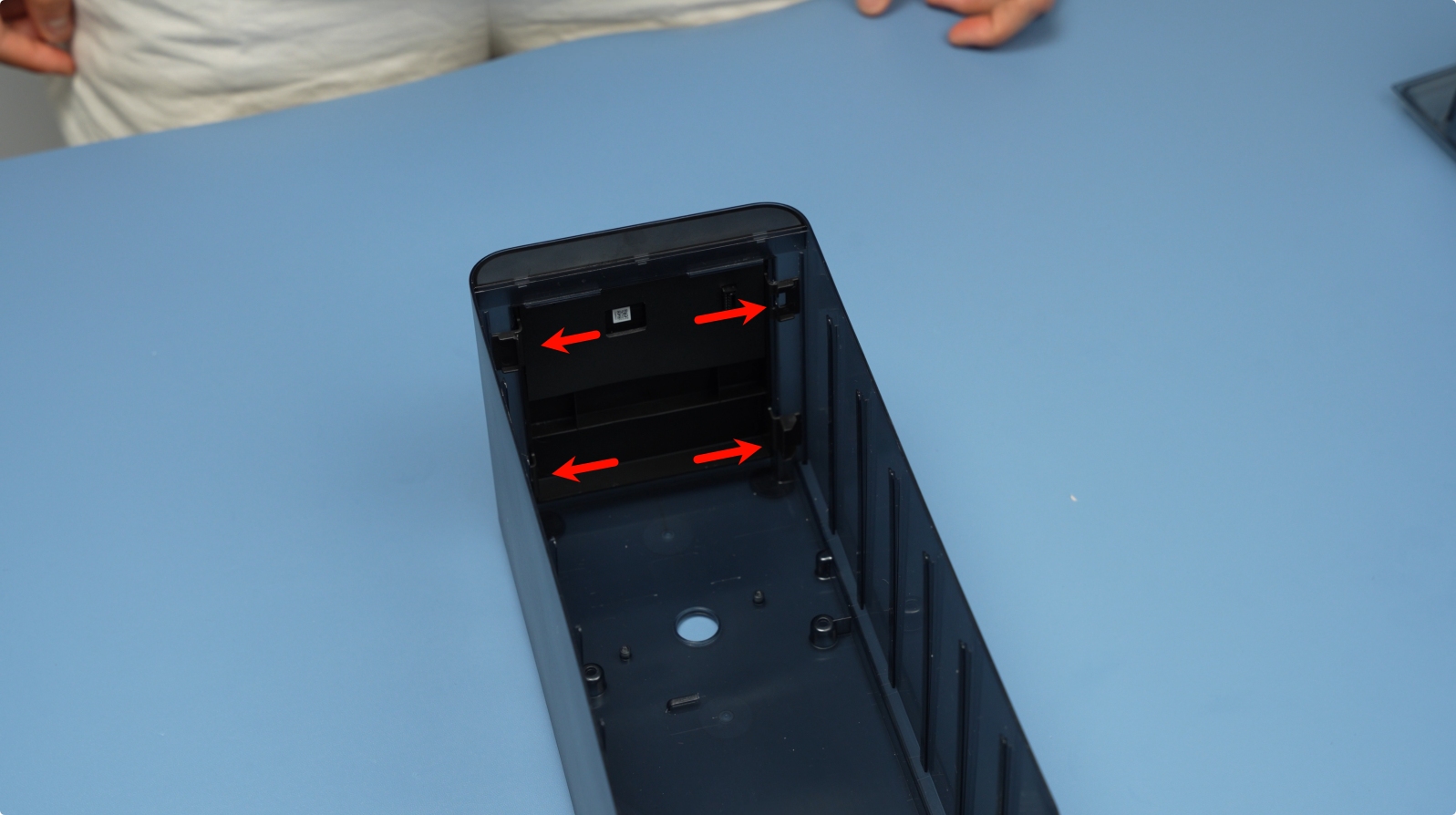

Asegúrese de que la pantalla esté orientada hacia afuera. Alinee y asegure las cuatro bisagras.
2. Instalar la Placa Principal del AMS HT
Conecte el cable de la pantalla frontal y asegúrelo en el canal.
Enganche los cables sobresalientes con los dedos e instale la placa principal en la cubierta inferior.
Asegúrese de que la placa principal esté completamente asentada y fíjela con dos tornillos inferiores (BT3×8).
3. Instalar los Ejes de Soporte Activo y Accionado
Presione el Eje de Soporte Activo en la ranura frontal hasta que haga clic. Alinee el engranaje negro con el engranaje amarillo dentro de la placa principal.
Presione el Eje de Soporte Accionado en la placa principal hasta que haga clic.
Nota: Después de la instalación, gire manualmente los ejes para asegurar un movimiento suave.
4. Insertar el Tubo PTFE en la Parte Trasera del AMS HT
Introduzca el tubo PTFE en la parte trasera del AMS HT. Tire suavemente para confirmar que está seguro.
Calibración del Dispositivo
Conecte el cable de alimentación y fije el AMS HT a la impresora. Encienda la alimentación y verifique si la pantalla del AMS HT se enciende normalmente. Si es así, el reemplazo se ha completado con éxito.
De lo contrario, verifique todas las conexiones e inténtelo nuevamente. Si el problema persiste, póngase en contacto con el equipo de servicio de Bambu Lab para obtener asistencia adicional.
