Toma de alimentación
El conjunto de la toma de alimentación es un módulo ubicado en el lado trasero derecho inferior del AMS HT.
Cuándo reemplazar
- La toma de alimentación está dañada
- La toma de alimentación tiene mala conexión
Herramientas y materiales requeridos

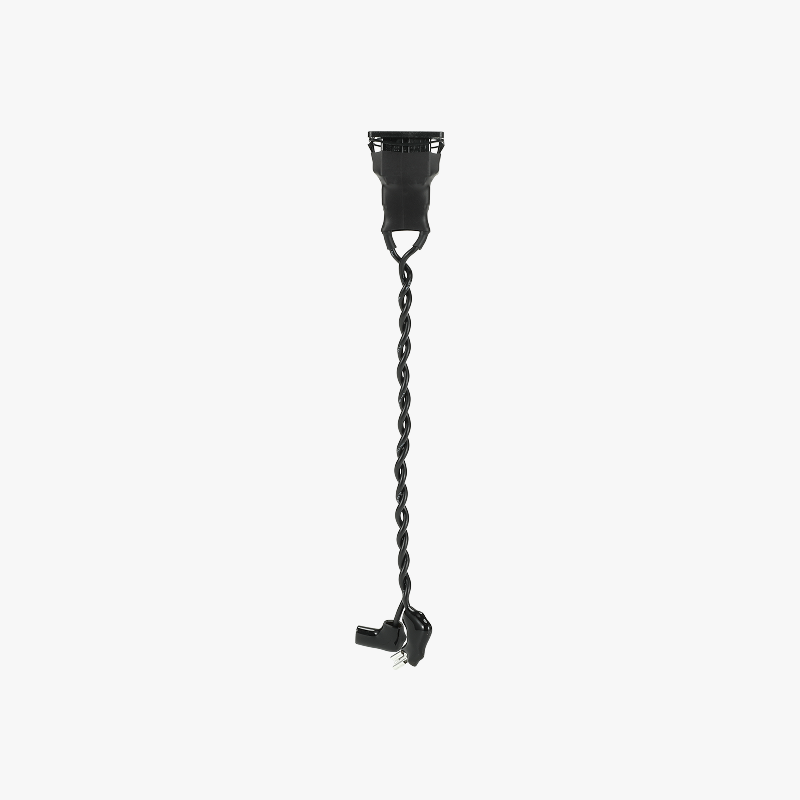

- Toma de alimentación nueva
- Llave hexagonal H2.0
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los circuitos electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o la solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o con otros componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los circuitos electrónicos de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los circuitos electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos presentar un ticket técnico respecto a su problema y haremos lo posible por responder de manera oportuna y brindarle la asistencia necesaria.
Retirar la vieja toma de alimentación

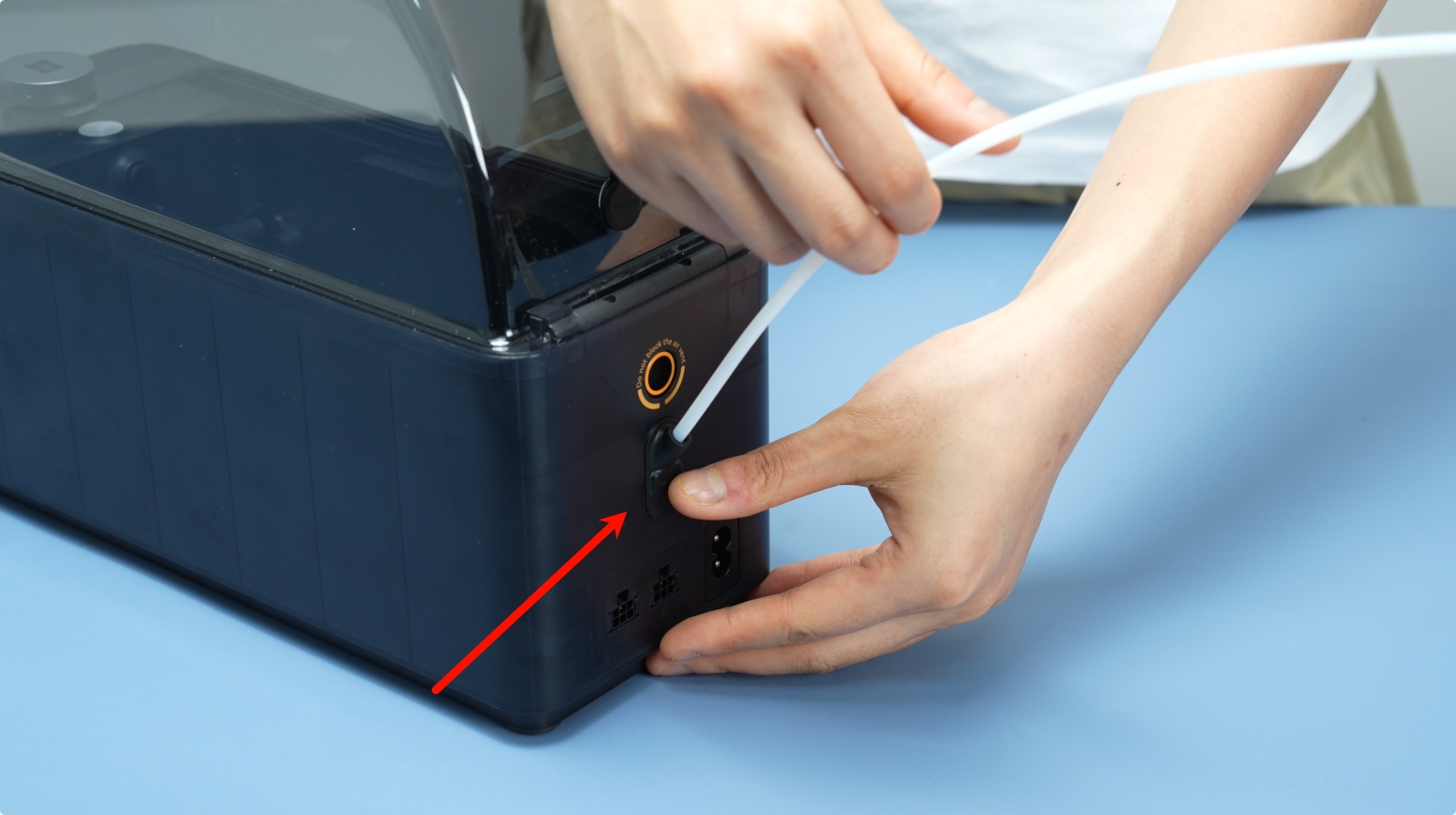

1. Retirar el tubo PTFE del lado trasero del AMS HT
Presione el botón de liberación del tubo PTFE en el lado trasero del AMS HT para desbloquear el conector, luego retire el tubo PTFE.

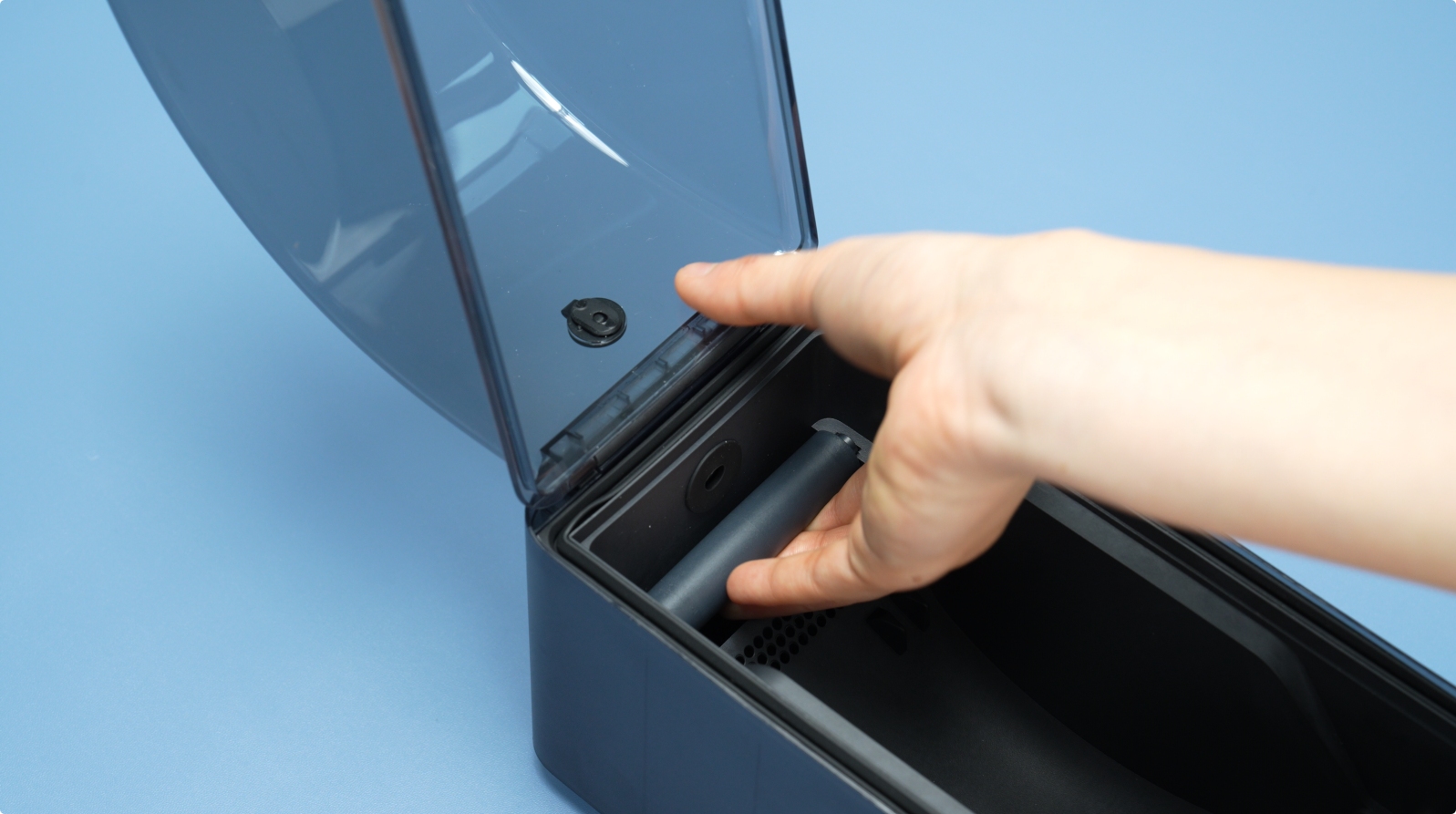

2. Retirar el eje de soporte impulsado y activo
Primero, retire el Eje de soporte impulsado y el Eje de soporte activo de la ranura de material. Tenga cuidado con los rodamientos en ambos extremos al retirar las fundas de rodamiento.
3. Retirar el chasis principal del AMS HT

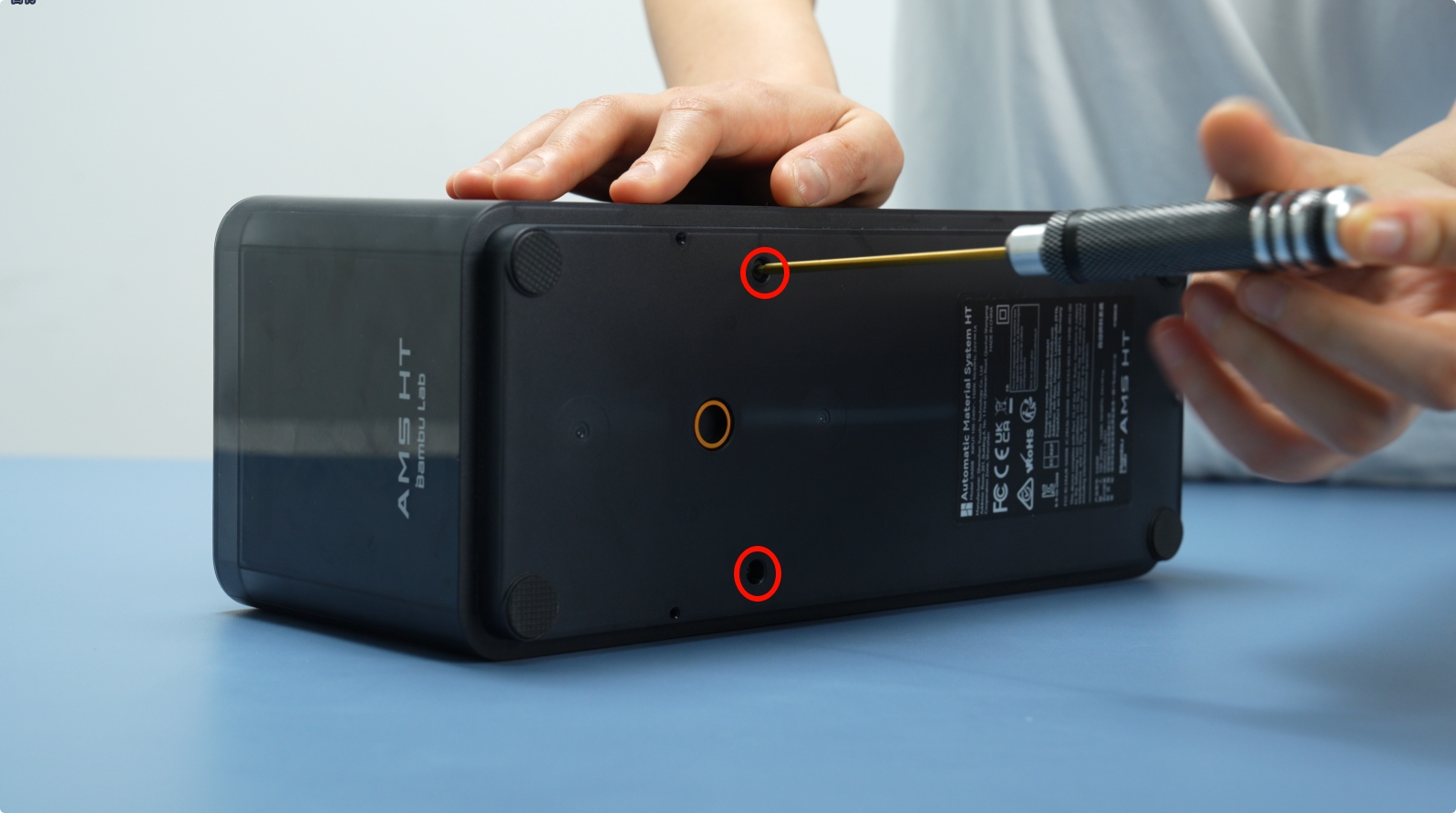

Retire los dos tornillos inferiores (BT3×8).

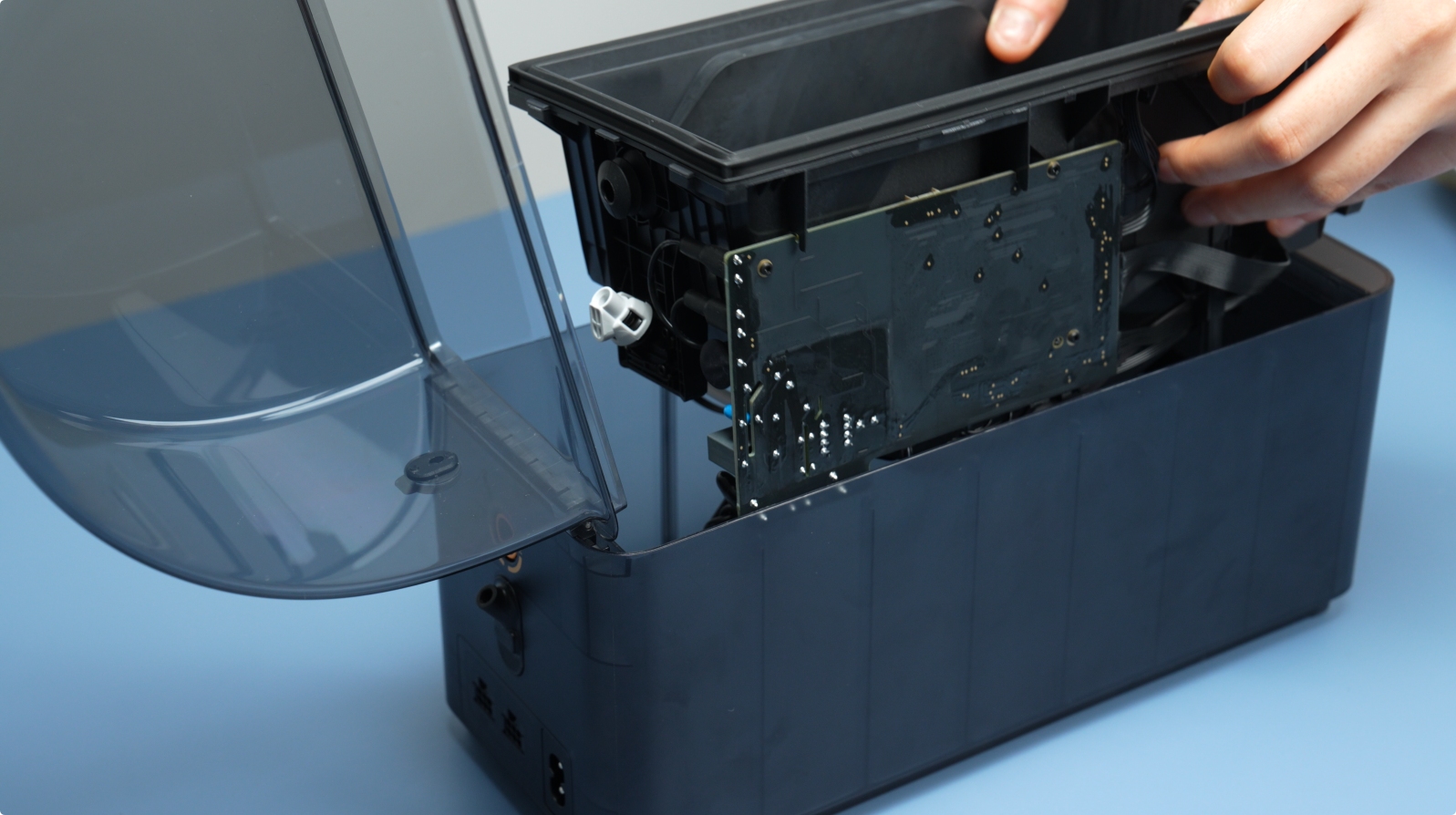

Levante suavemente el conjunto del chasis principal hacia arriba.
Después de abrir la brecha, levante el conjunto del chasis principal. Nota: Los cables están conectados—evite operaciones forzadas.

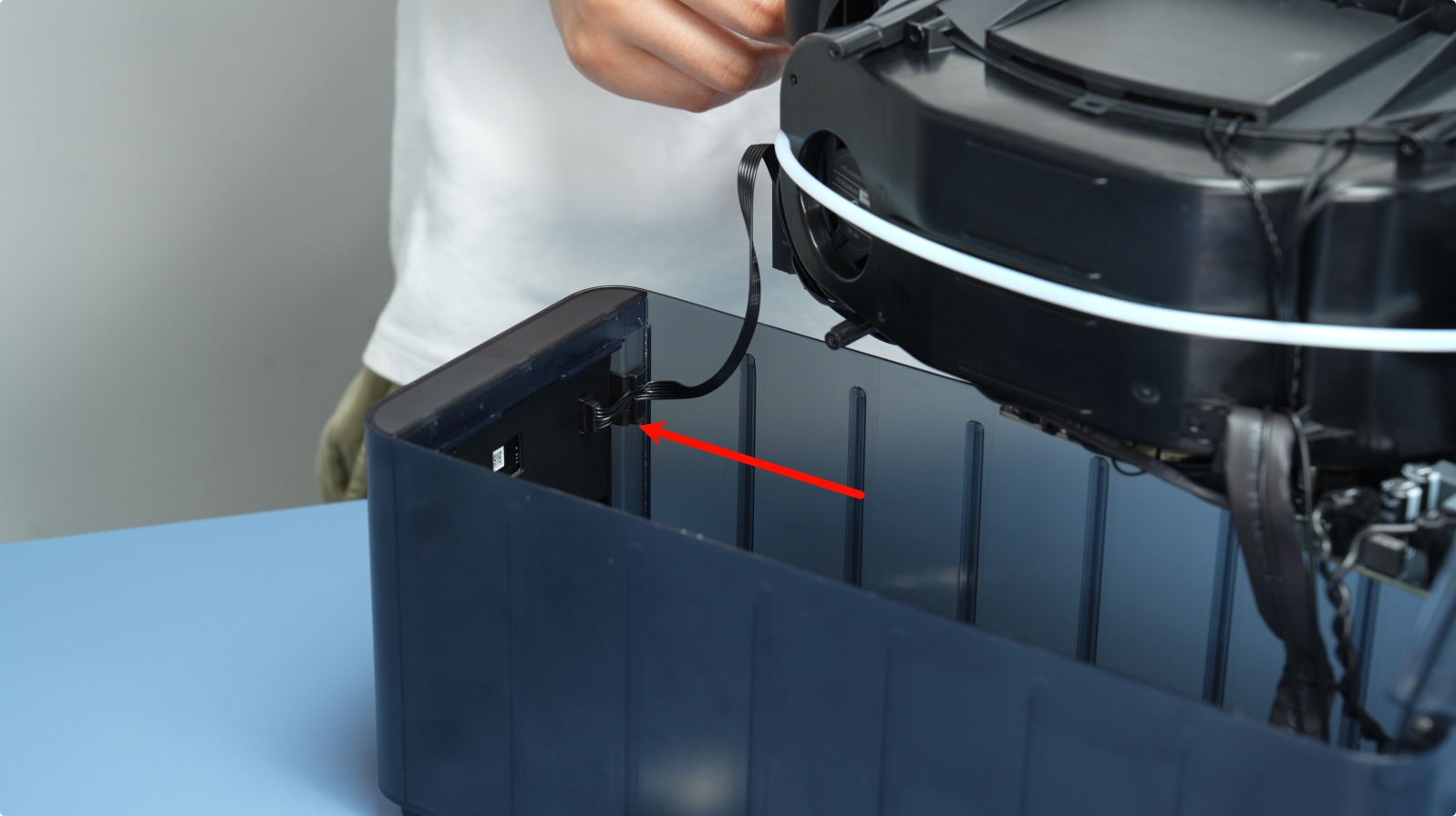

Desbloquee la bisagra del conector y desconecte el cable de la pantalla frontal.
A continuación, desconecte los cables de señal y alimentación de la Placa de alimentación del AMS HT.
Retire el cable de la toma de alimentación a la placa principal. Presione la bisagra de liberación y extraiga el conector.
4. Retirar la toma de alimentación
Presione la bisagra de la toma de alimentación y deslízala hacia atrás para retirarla junto con el cable.

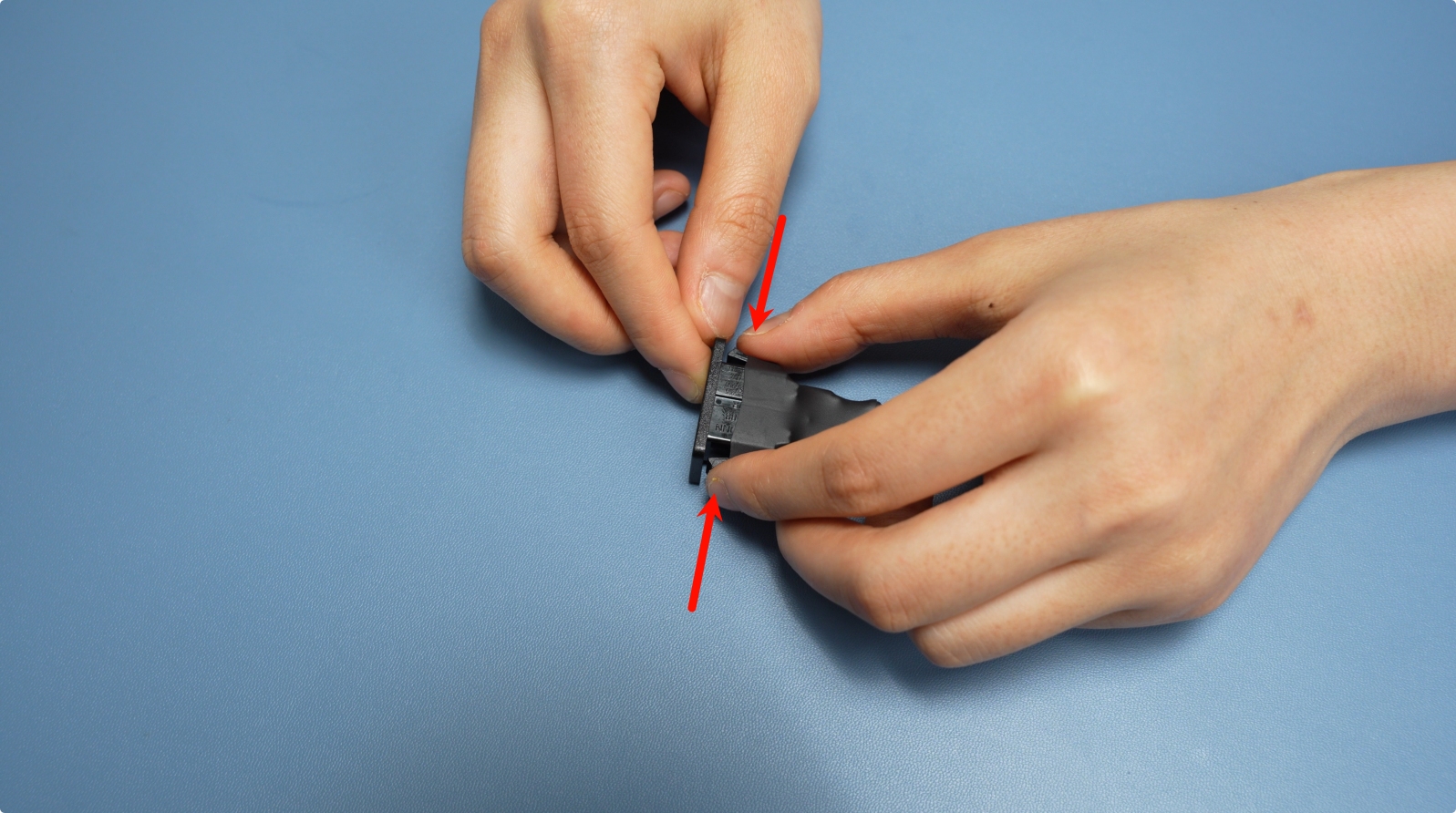

Nota: La toma de alimentación tiene bisagras elásticas en ambos extremos. Presione ambas bisagras simultáneamente para liberarla.
Instalar la nueva toma de alimentación
1. Instalar la toma de alimentación

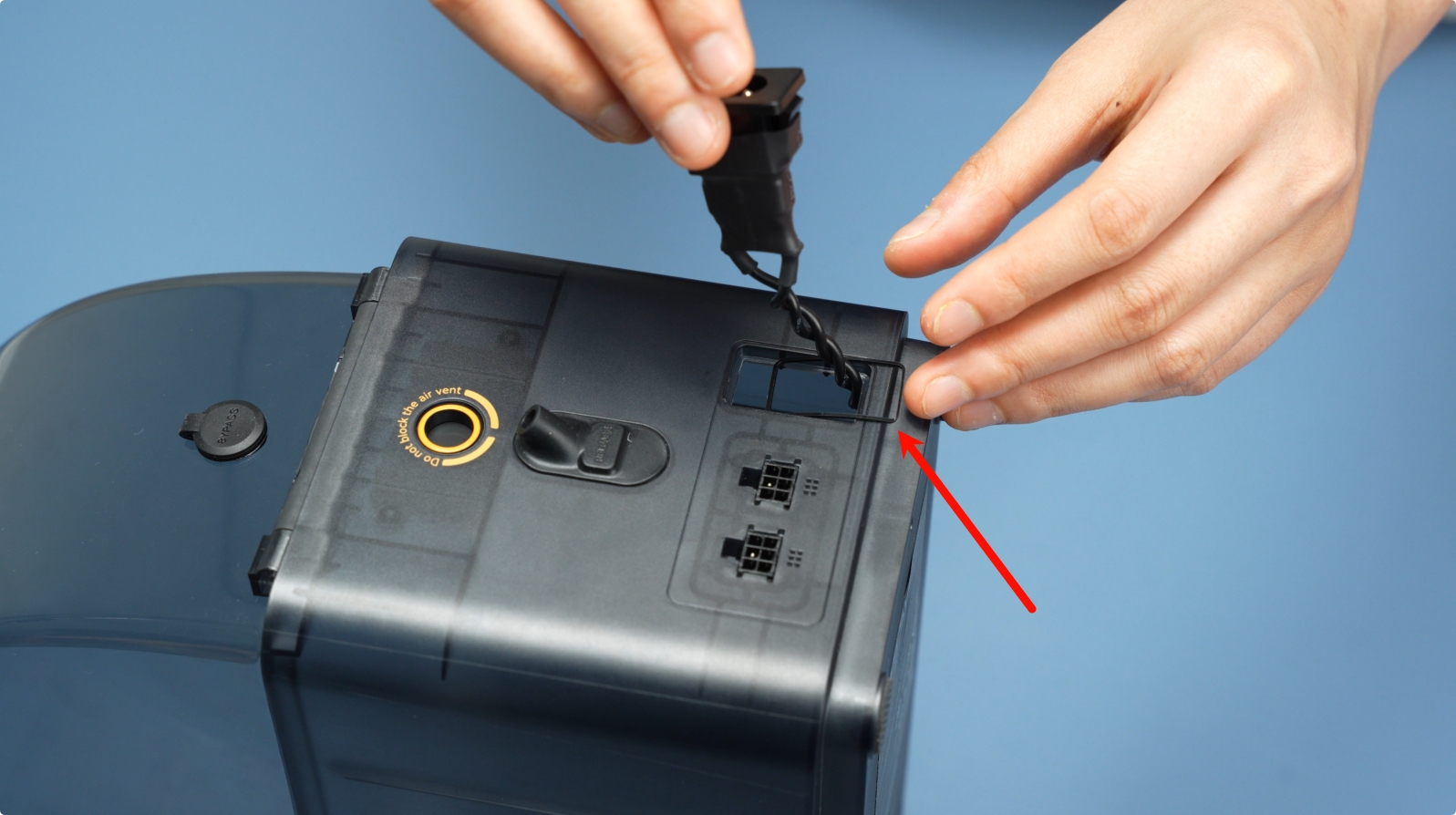

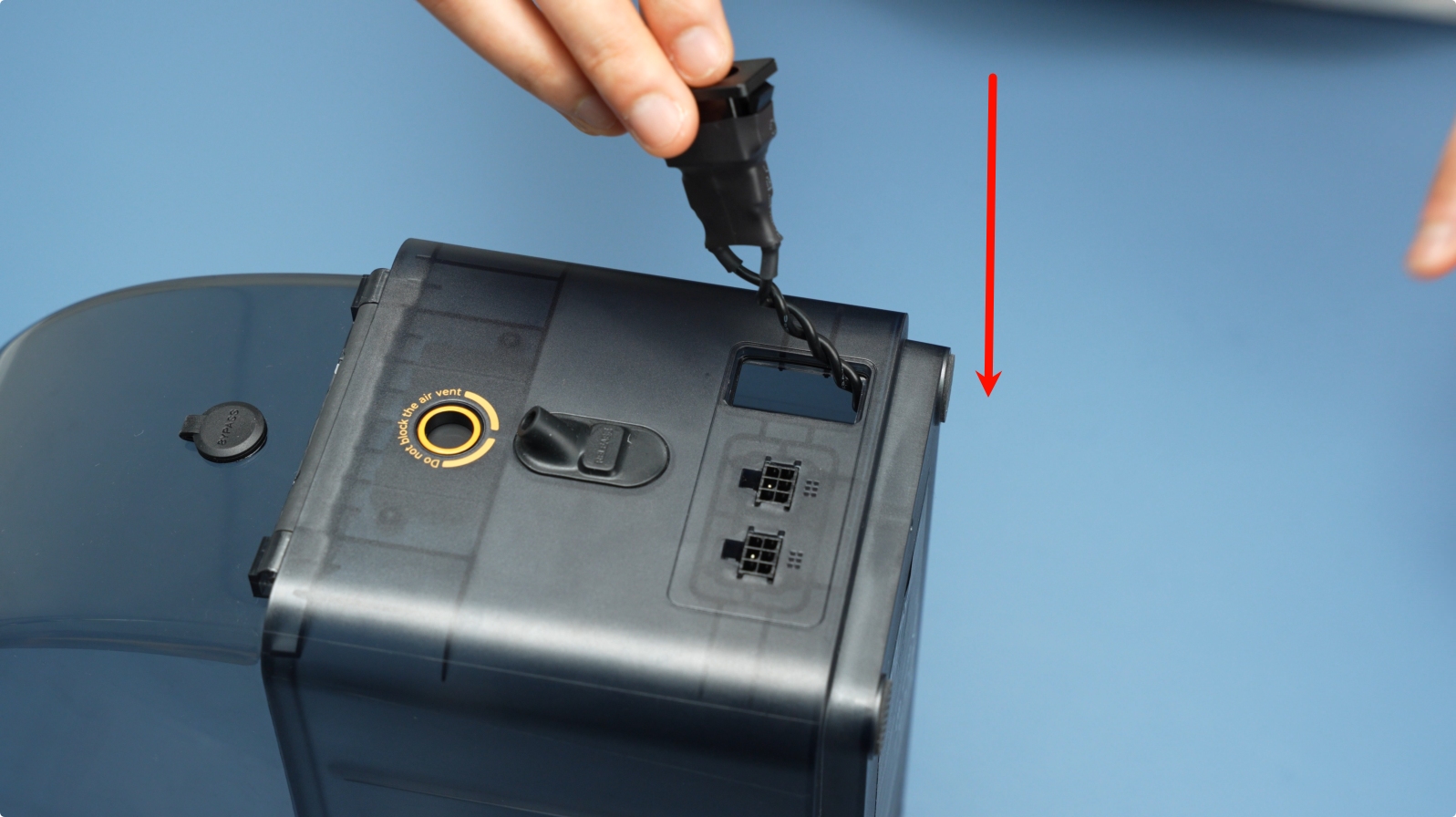

Pase el cable de la toma de alimentación del AMS HT por el lado trasero del AMS HT. Antes de fijar la toma de alimentación, asegúrese de que la junta de goma esté insertada correctamente en la ranura. De lo contrario, la instalación podría resultar en holgura después de finalizar.
A continuación, presione la toma de alimentación en su lugar hasta escuchar un sonido de "clic", indicando que está instalada de forma segura.
2. Instalar el chasis principal del AMS HT

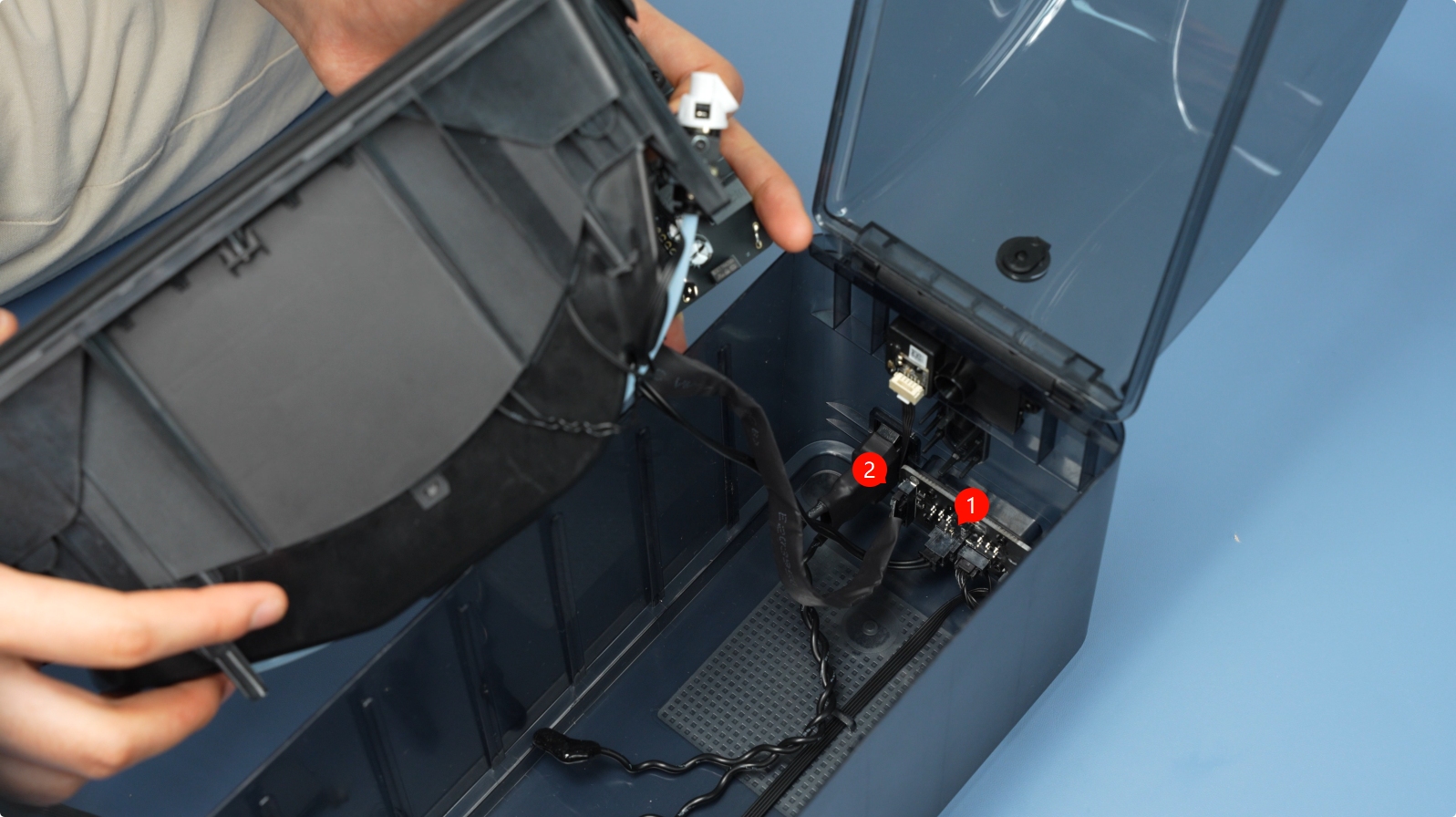

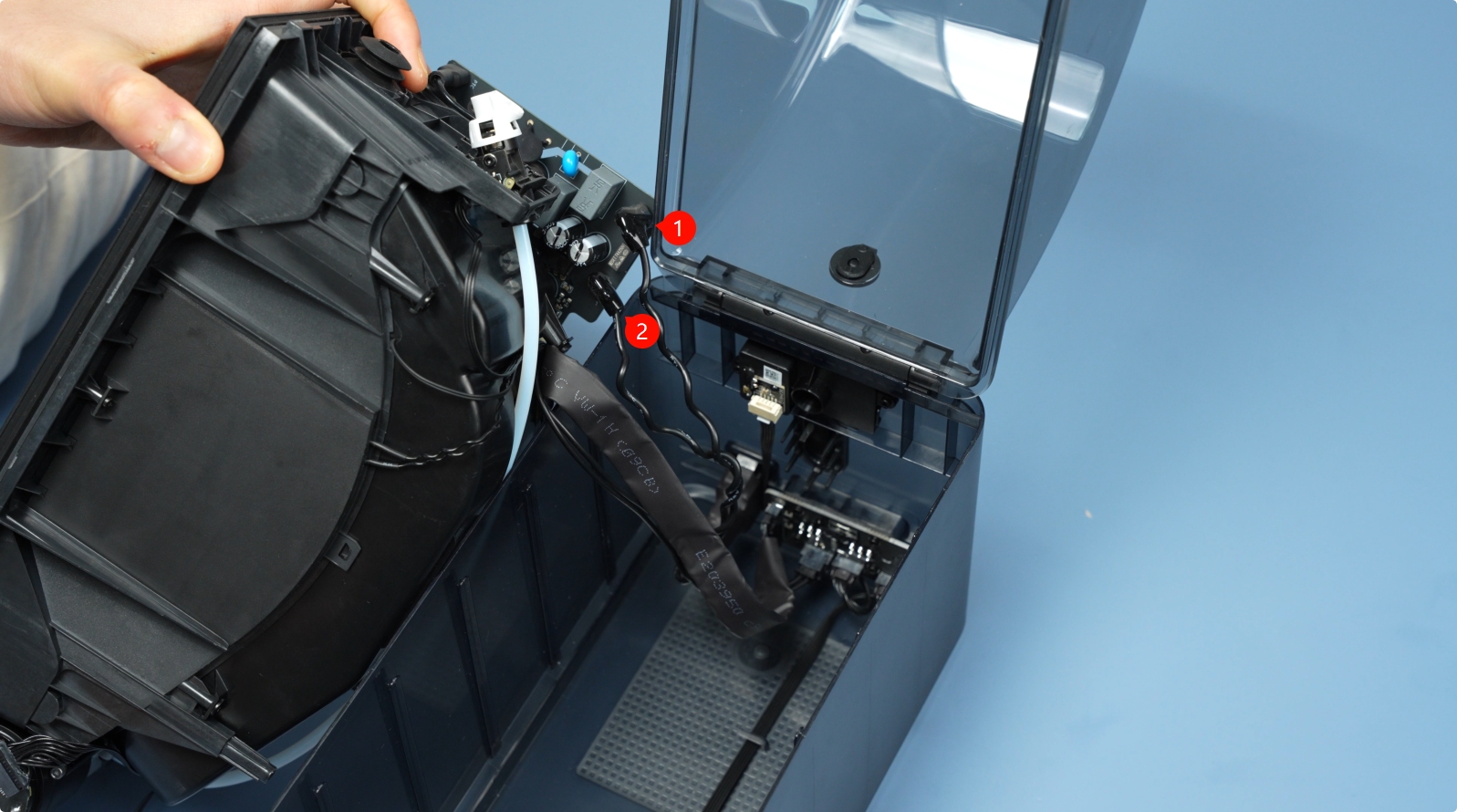

Conecte los dos cables:
- Cable de comunicación de la placa principal (14 pines).
- Cable de alimentación de la placa principal (2 pines).
Conecte el cable de la toma de alimentación a la placa principal e instale de nuevo el manguito aislante.
Nota: Aquí no importa la polaridad.
Conecte el cable de la pantalla frontal y asegúrelo en el canal.
Enganche los cables sobresalientes con los dedos e instale el chasis principal en la cubierta inferior.
Asegúrese de que el chasis principal esté completamente asentado y fíjelo con dos tornillos inferiores (BT3×8).
3. Instalar los ejes de soporte activo e impulsado

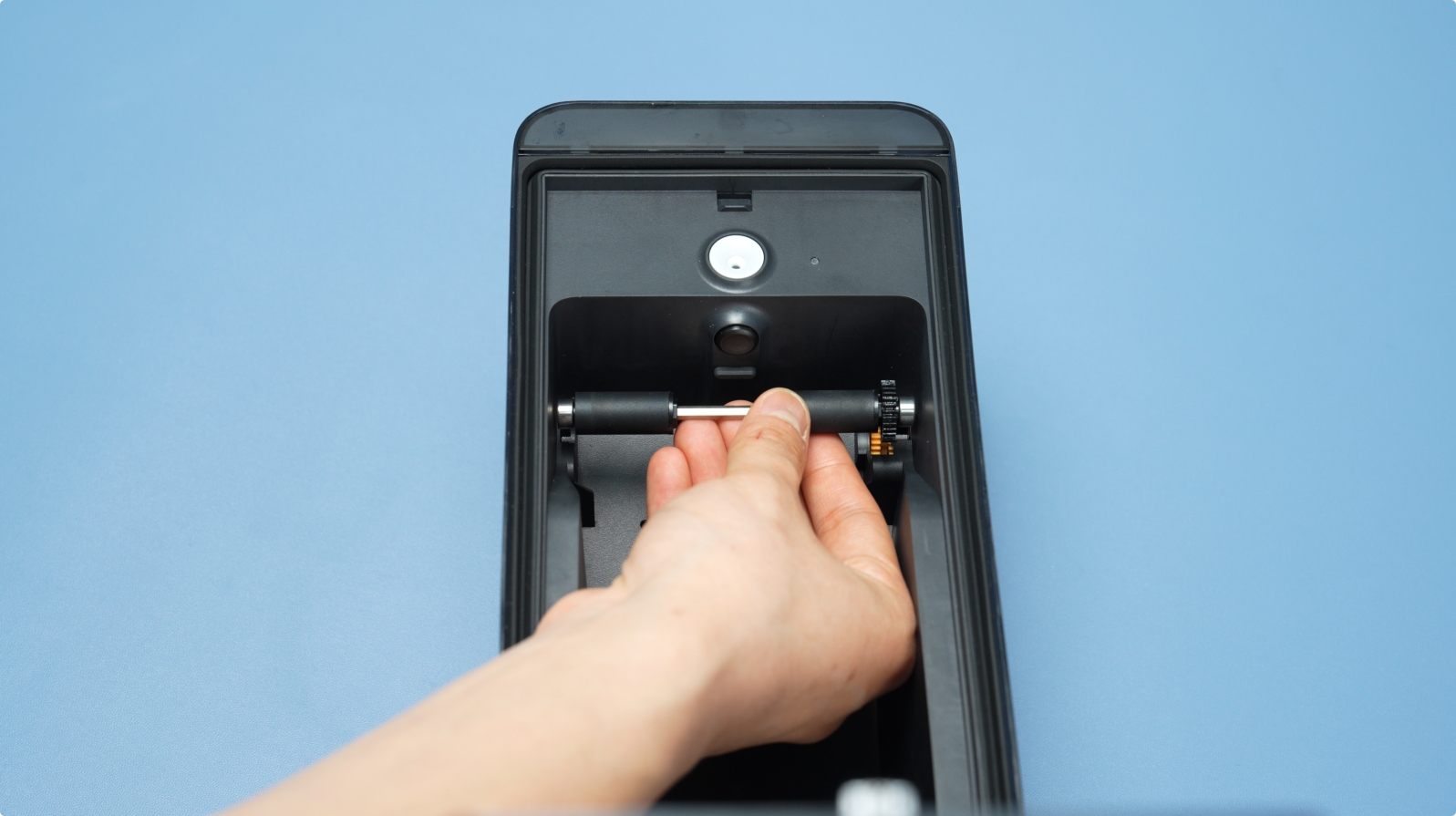

Presione el Eje de soporte activo en la ranura frontal hasta que haga clic. Alinee el engranaje negro con el engranaje amarillo dentro del chasis principal.
Presione el Eje de soporte impulsado en el chasis principal hasta que haga clic.
Nota: Después de la instalación, gire manualmente los ejes para asegurar un movimiento suave.

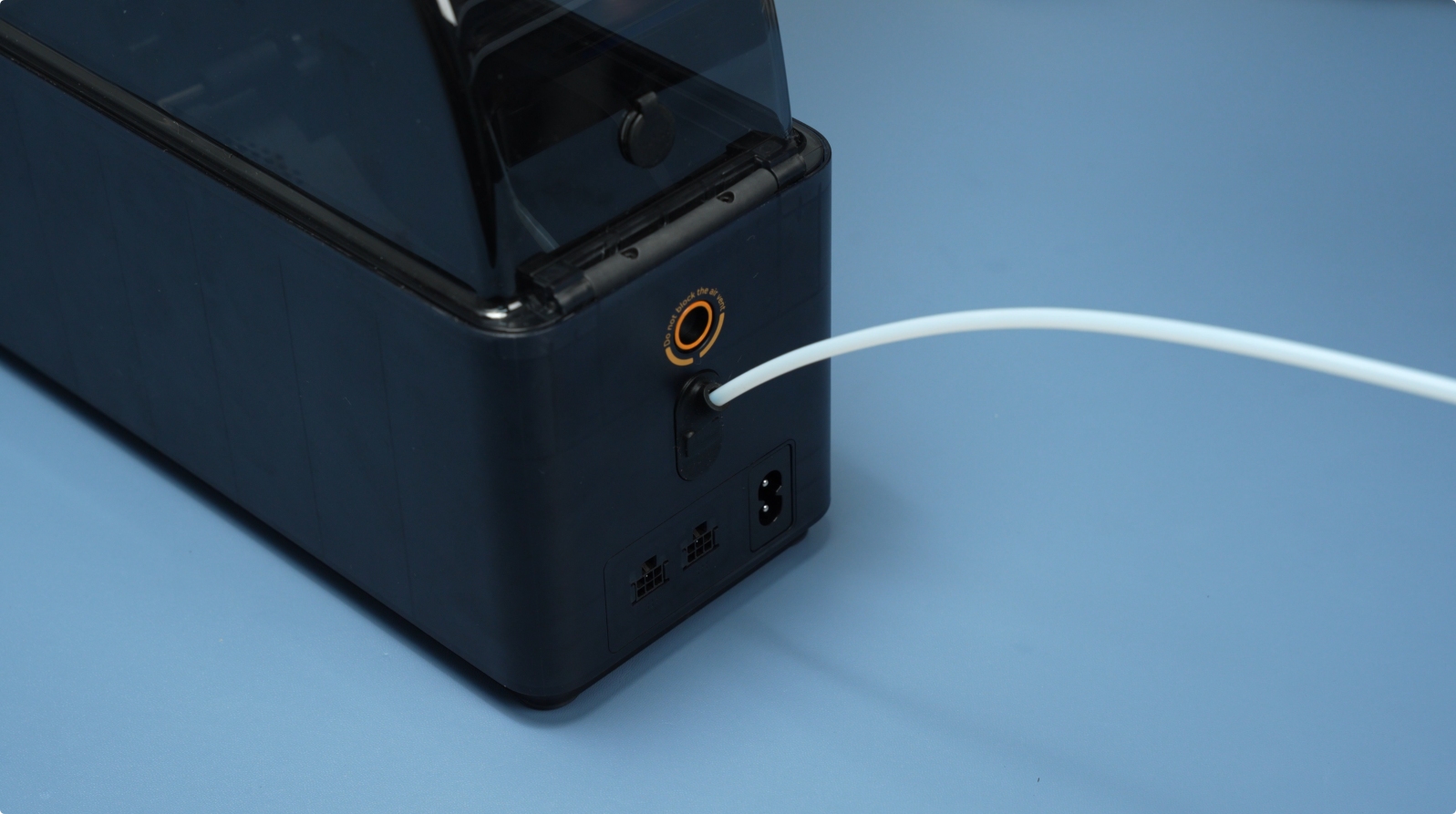

4. Insertar el tubo PTFE en el lado trasero del AMS HT
Introduzca el tubo PTFE en la parte trasera del AMS HT. Tire suavemente para confirmar que está seguro.
Calibración del dispositivo
Conecte el cable de alimentación, fije el AMS HT a la impresora y encienda la alimentación. Desde la pantalla de la impresora, inicie el proceso de carga de filamento del AMS HT. Si la carga de filamento se completa con éxito sin mensajes de error, el reemplazo está completo.
Si ocurren errores, verifique todas las conexiones e inténtelo nuevamente. Si el problema persiste, contacte al equipo de soporte de Bambu Lab para obtener asistencia adicional.
