Sensor Hall de Estado de la Tapa

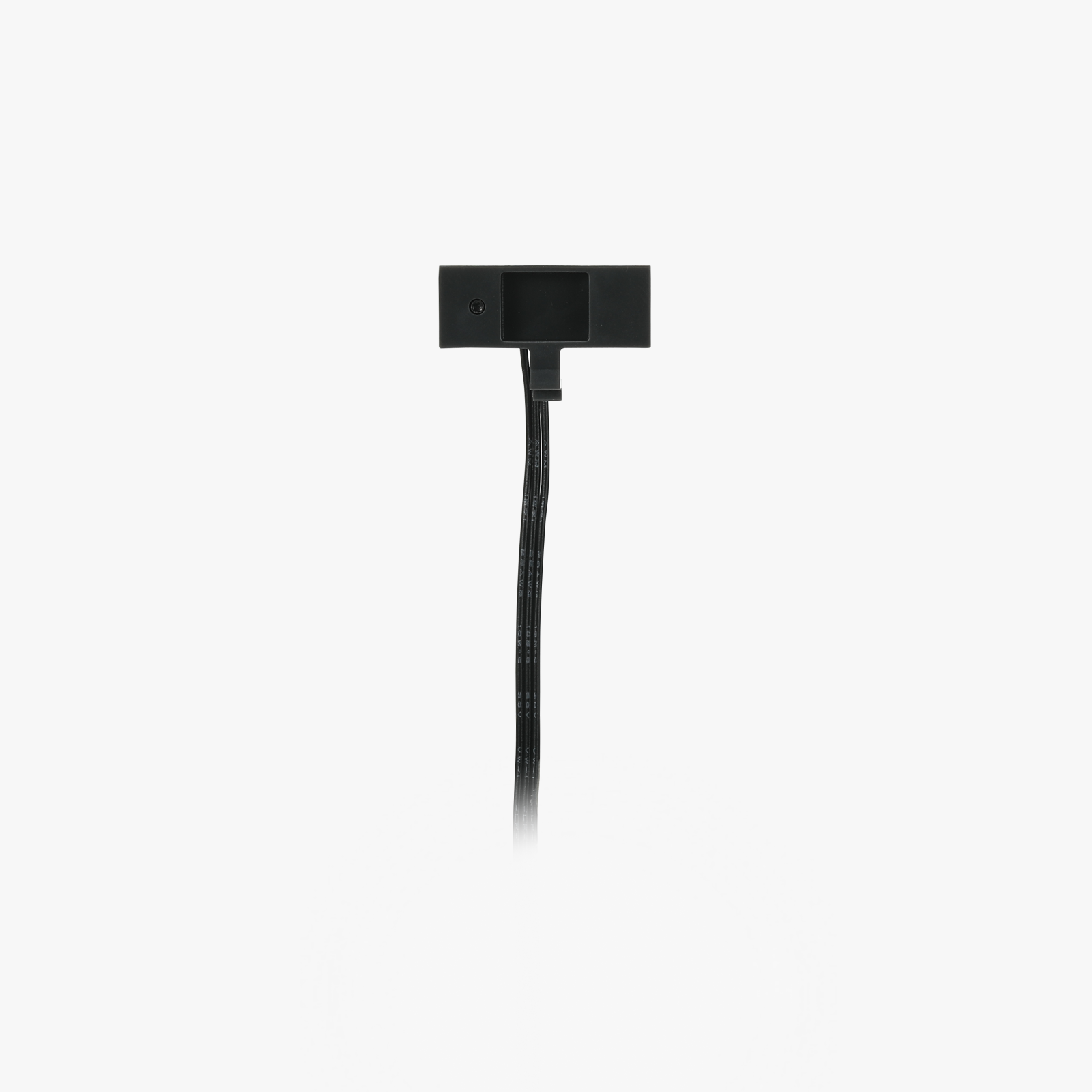

El sensor Hall de estado de la tapa del AMS HT se encuentra en el marco central de la unidad. Durante el proceso de secado, si se abre la tapa superior, el sensor Hall detecta el estado anómalo y activa una notificación en la impresora.
Cuándo reemplazar
- El sensor Hall de estado de la tapa está dañado.
- El cable de conexión está dañado.
- Ocurren alertas falsas de tapa abierta.
Herramientas y materiales requeridos
- Nuevo sensor Hall de estado de la tapa
- Llave hexagonal H 2.0
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónica de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitarse si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier inquietud o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto a su problema y haremos lo posible por responder rápidamente y brindar la asistencia necesaria.
Retirar el viejo sensor Hall de estado de la tapa
1. Retirar el tubo PTFE de la parte trasera del AMS HT
Presione el botón de liberación del tubo PTFE en la parte trasera del AMS HT para desbloquear el conector, luego extraiga el tubo PTFE.
2. Retirar el eje de soporte impulsado y activo
Primero, retire el Eje de soporte impulsado y el Eje de soporte activo de la ranura de material. Tenga cuidado con los rodamientos en ambos extremos al retirar las fundas de rodamiento.
3. Retirar el marco principal del AMS HT
Retire los dos tornillos inferiores (BT3×8).
Levante suavemente el conjunto del marco principal hacia arriba.
Después de abrir la brecha, levante el conjunto del marco principal. Nota: Los cables están conectados—evite operaciones forzadas.
Desbloquee el pasador del conector y desconecte el cable de la pantalla frontal.
A continuación, desconecte los cables de señal y alimentación de la placa de alimentación del AMS HT.
Retire el cable de enchufe de alimentación a la placa principal. Presione el pasador de liberación y extraiga el conector.
4. Desconectar el conector del sensor Hall de la placa principal

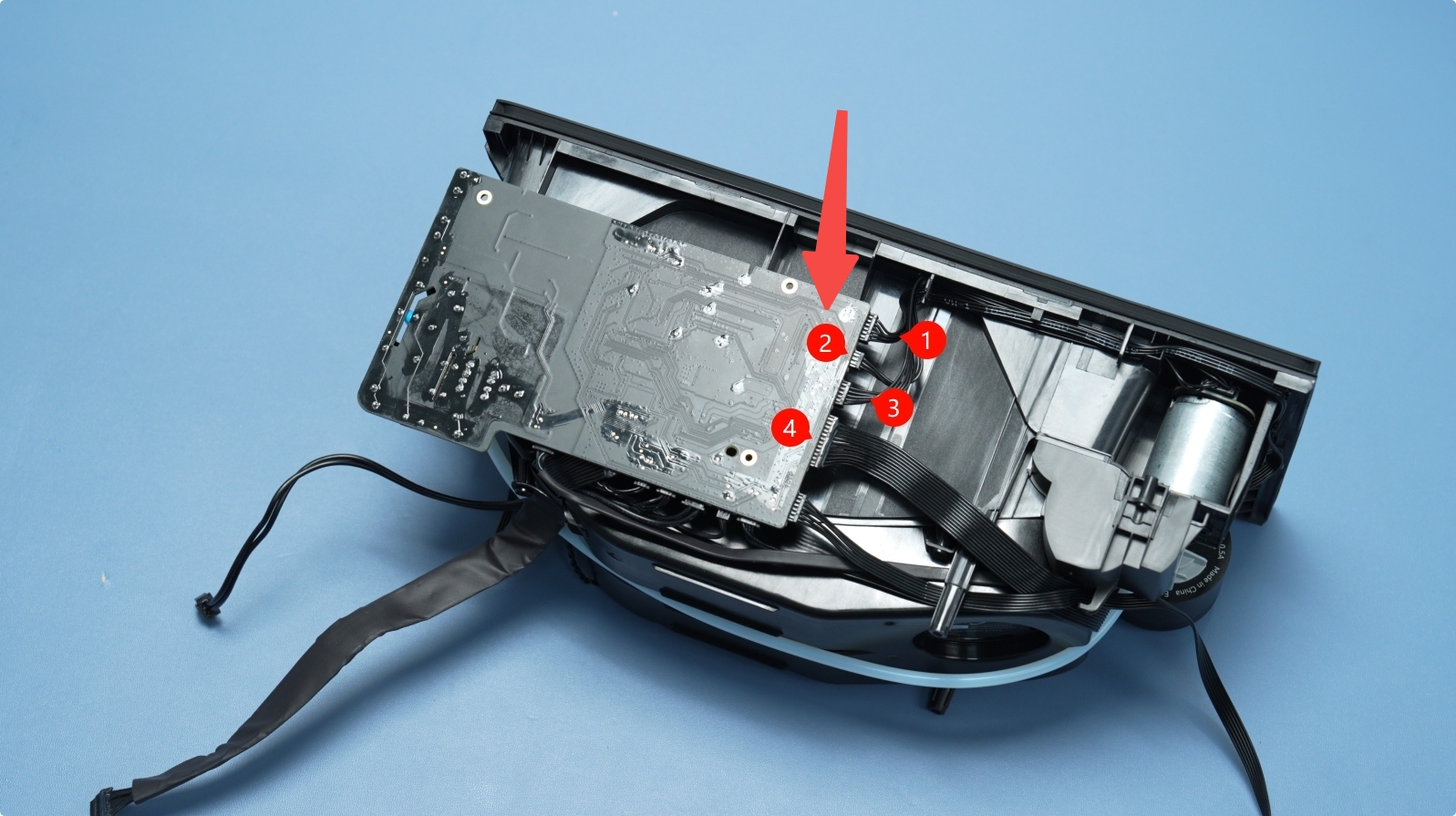

En la placa principal del AMS HT, desconecte el conector del cable del sensor Hall de estado de la tapa (ubicación N.º 2 en la imagen siguiente).
5. Retirar el sensor Hall de estado de la tapa
Empuje el pasador de fijación hacia atrás, luego retire la placa del sensor Hall de la tapa.
Instalar el nuevo sensor Hall de estado de la tapa
1. Instalar el sensor Hall de estado de la tapa
Deslice la placa en las ranuras hasta que el pasador haga clic. Organice los cables en el canal.
2. Conectar el cable del sensor Hall
Inserte el conector del cable del sensor Hall de estado de la tapa en el puerto correspondiente de la placa principal del AMS HT (ubicación N.º 2 en la imagen siguiente).
3. Instalar el marco principal del AMS HT
Conecte los dos cables:
- Cable de comunicación de la placa principal (14 pines).
- Cable de alimentación de la placa principal (2 pines).
Conecte el cable de enchufe de alimentación a la placa principal e instale de nuevo el manguito aislante.
Nota: La polaridad no importa aquí.
Conecte el cable de la pantalla frontal y asegúrelo en el canal.
Enganche los cables sobresalientes con los dedos e instale el marco principal en la cubierta inferior.
Asegure que el marco principal esté completamente asentado y fíjelo con dos tornillos inferiores (BT3×8).
4. Instalar los ejes de soporte activo e impulsado
Presione el Eje de soporte activo en la ranura frontal hasta que haga clic. Alinee el engranaje negro con el engranaje amarillo dentro del marco principal.
Presione el Eje de soporte impulsado en el marco principal hasta que haga clic.
Nota: Después de la instalación, gire manualmente los ejes para asegurar un movimiento suave.
5. Insertar el tubo PTFE en la parte trasera del AMS HT
Inserte el tubo PTFE en la parte trasera del AMS HT. Tire suavemente para confirmar que está seguro.
Calibración del dispositivo
Conecte el cable de alimentación y vincule el AMS HT a la impresora. Encienda la máquina y inicie la operación de alimentación del AMS HT a través de la pantalla de la impresora.
Si el proceso de alimentación se completa con éxito sin mensajes de error, el reemplazo fue exitoso.
De lo contrario, verifique todas las conexiones e intente nuevamente. Si el problema persiste, contacte al equipo de soporte de Bambu Lab para obtener asistencia adicional.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, por favor envíe un ticket técnico, responderemos sus preguntas y brindaremos asistencia.
Si tiene sugerencias o comentarios sobre esta Wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
