Ensamblaje de Retracción de Filamento

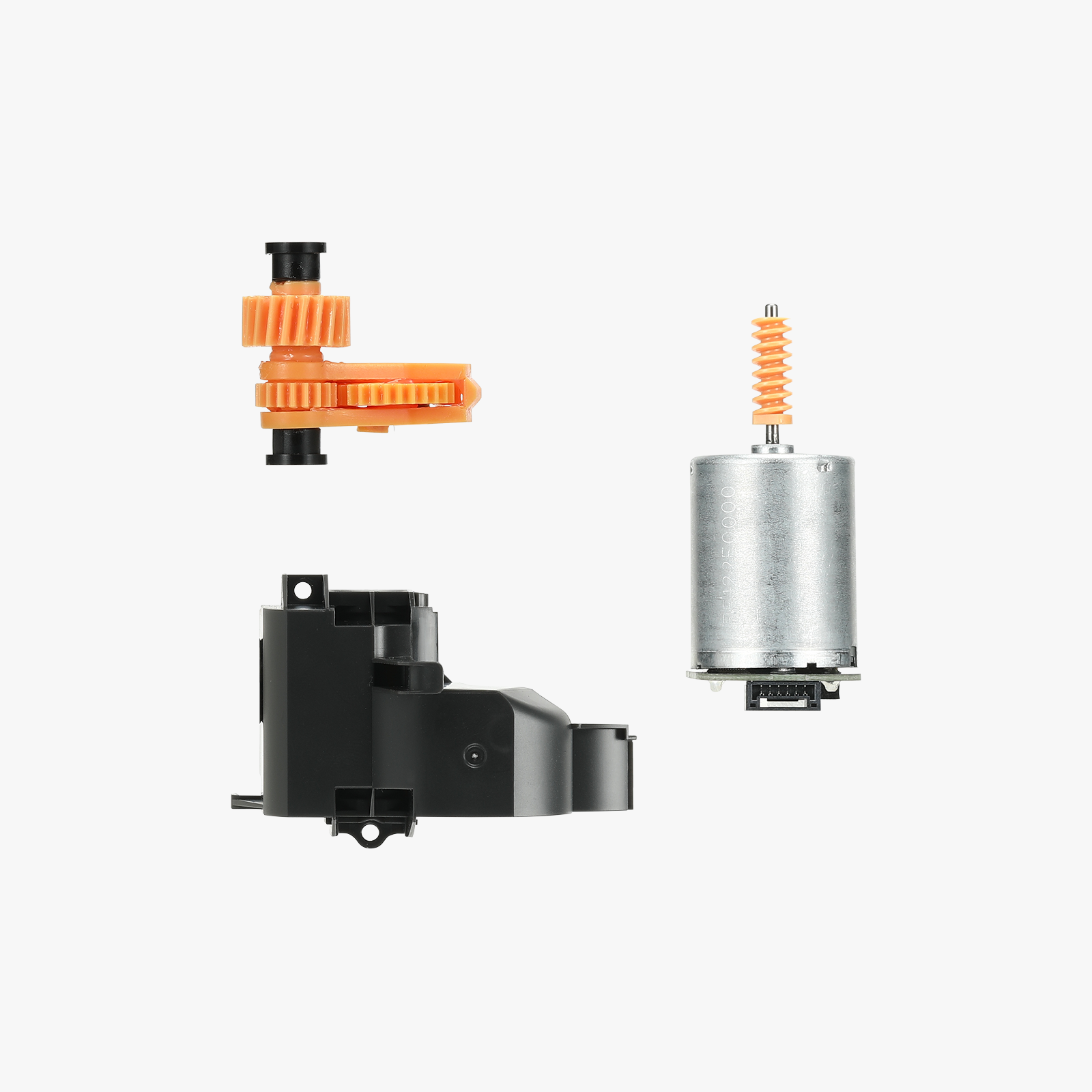

El Ensamblaje de Retracción de Filamento del AMS HT consta de un motor y un engranaje de brazo oscilante ubicado en la estructura central. Durante el proceso de retracción, el engranaje de brazo oscilante impulsa el eje principal a girar, tirando del filamento hacia atrás hacia la bobina.
Cuándo Reemplazar
- El ensamblaje de retracción de filamento está dañado.
Herramientas y Materiales Necesarios
- Nuevo ensamblaje de retracción de filamento
- Llave hexagonal H 2.0
- Llave hexagonal H 1.5
Advertencia de Seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto de su problema y haremos lo posible por responder rápidamente y brindar la asistencia necesaria.
Antes de iniciar la operación, asegúrese de que el AMS haya sido desconectado de la impresora.
Retirar el Antiguo Ensamblaje de Retracción de Filamento
1. Retirar el Tubo PTFE de la Parte Trasera del AMS HT
Presione el botón de liberación del tubo PTFE en la parte trasera del AMS HT para desbloquear el conector, luego extraiga el tubo PTFE.
2. Retirar el Eje de Soporte Accionado y Activo
Primero, retire el Eje de Soporte Accionado y el Eje de Soporte Activo de la ranura de material. Tenga cuidado con los rodamientos en ambos extremos al retirar las fundas de rodamiento.
3. Retirar la Estructura Principal del AMS HT
Retire los dos tornillos inferiores (BT3×8).
Levante suavemente el ensamblaje de la estructura principal hacia arriba.
Después de abrir la brecha, levante el ensamblaje de la estructura principal. Nota: Los cables están conectados—evite operaciones bruscas.
Desbloquee la bisagra del conector y desconecte el cable de la pantalla frontal.
A continuación, desconecte los cables de señal y alimentación de la Placa de Alimentación del AMS HT.
Retire el cable de toma de alimentación a la placa principal. Presione la bisagra de liberación y extraiga el conector.
4. Desconectar el Cable del Componente de la Placa Principal

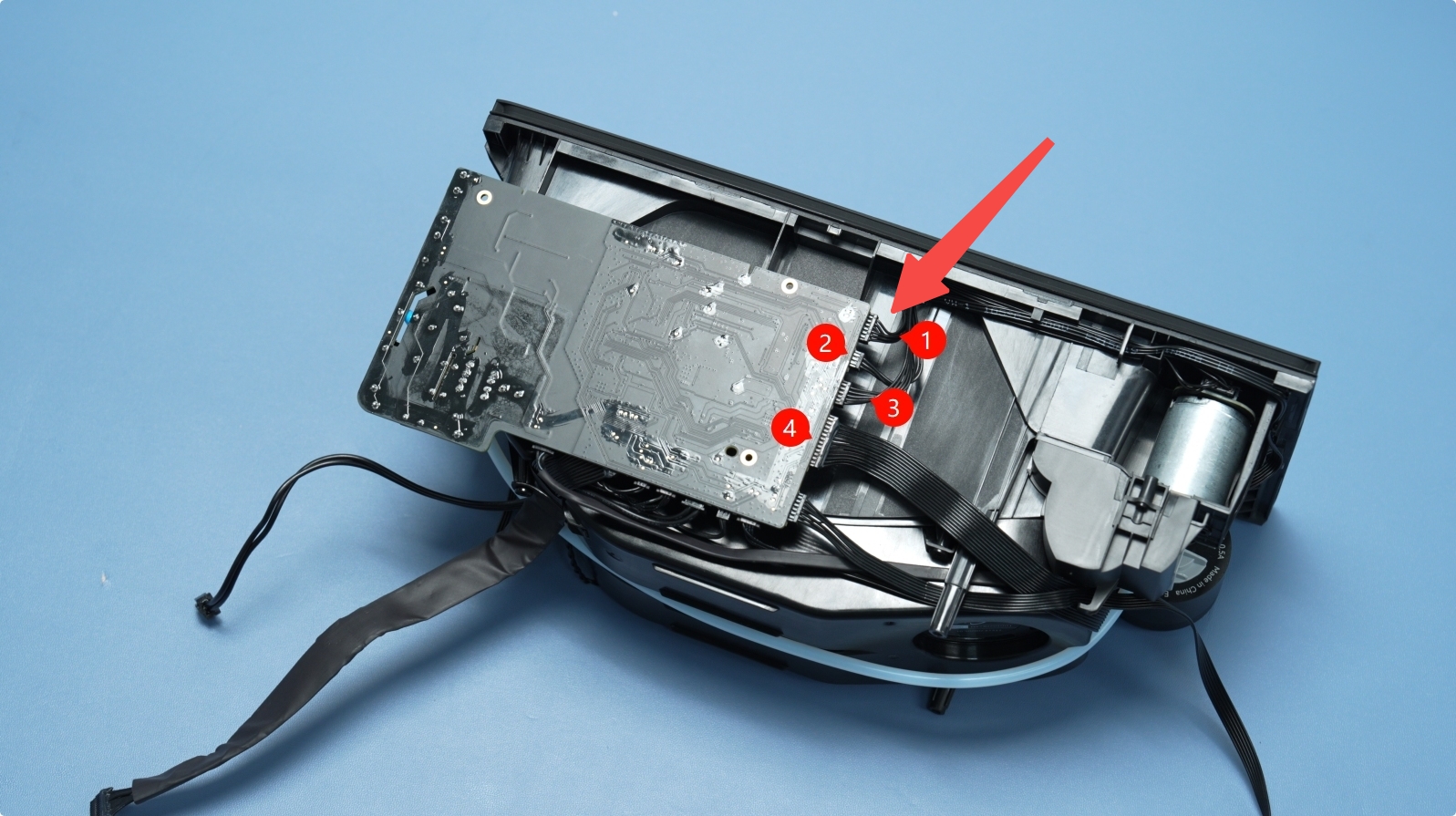

Desconecte el conector del cable del ensamblaje de retracción de filamento de la placa principal del AMS HT (ubicación #1 como se muestra a continuación).
5. Retirar el Ensamblaje de Retracción de Filamento
Retire los dos tornillos de la cubierta del brazo (BT2×5) y quite la cubierta del brazo.
Apretar ambos lados del ensamblaje del brazo y levántelo lentamente.
Retire los dos tornillos del motor de retracción (M3×5) y deslice el motor hacia afuera.
Instalar el Nuevo Ensamblaje de Retracción de Filamento
1. Instalar el Ensamblaje de Retracción de Filamento
Instale el motor de retracción, asegurándose de que el cable quede hacia afuera, y fíjelo con 2 tornillos (M3×5).
Apretar ambos lados del ensamblaje del brazo e instálelo en la ranura.
Instale la cubierta del brazo y fíjela con 2 tornillos de cubierta (BT2×5).
2. Conectar el Conector del Cable del Componente
Inserte el conector del cable del ensamblaje de retracción de filamento en el puerto correspondiente de la placa principal del AMS HT (ubicación #1 como se muestra a continuación).
3. Instalar la Estructura Principal del AMS HT
Conecte los dos cables:
- Cable de comunicación de la placa principal (14 pines).
- Cable de alimentación de la placa principal (2 pines).
Conecte el cable de toma de alimentación a la placa principal e instale de nuevo el manguito aislante.
Nota: Aquí no importa la polaridad.
Conecte el cable de la pantalla frontal y asegúrelo en el canal.
Enganche los cables sobresalientes con los dedos e instale la estructura principal en la cubierta inferior.
Asegure que la estructura principal esté completamente asentada y fíjela con dos tornillos inferiores (BT3×8).
4. Instalar los Ejes de Soporte Activo y Accionado
Presione el Eje de Soporte Activo en la ranura frontal hasta que haga clic. Alinee el engranaje negro con el engranaje amarillo dentro de la estructura principal.
Presione el Eje de Soporte Accionado en la estructura principal hasta que haga clic.
Nota: Después de la instalación, gire manualmente los ejes para asegurar un movimiento suave.
5. Insertar el Tubo PTFE en la Parte Trasera del AMS HT
Inserte el tubo PTFE en la parte trasera del AMS HT. Tire suavemente para confirmar que está seguro.
Calibración del Dispositivo
Conecte el cable de alimentación y fije el AMS HT a la impresora. Encienda la alimentación, luego oprima la pantalla de la impresora para iniciar el proceso de carga y descarga del AMS HT. Si la acción de descarga se completa con éxito y no aparece ningún mensaje de error durante el proceso, el reemplazo se ha completado correctamente.
Si ocurren errores, verifique todas las conexiones e intente nuevamente. Si el problema persiste, contacte al equipo de soporte de Bambu Lab para obtener asistencia adicional.
