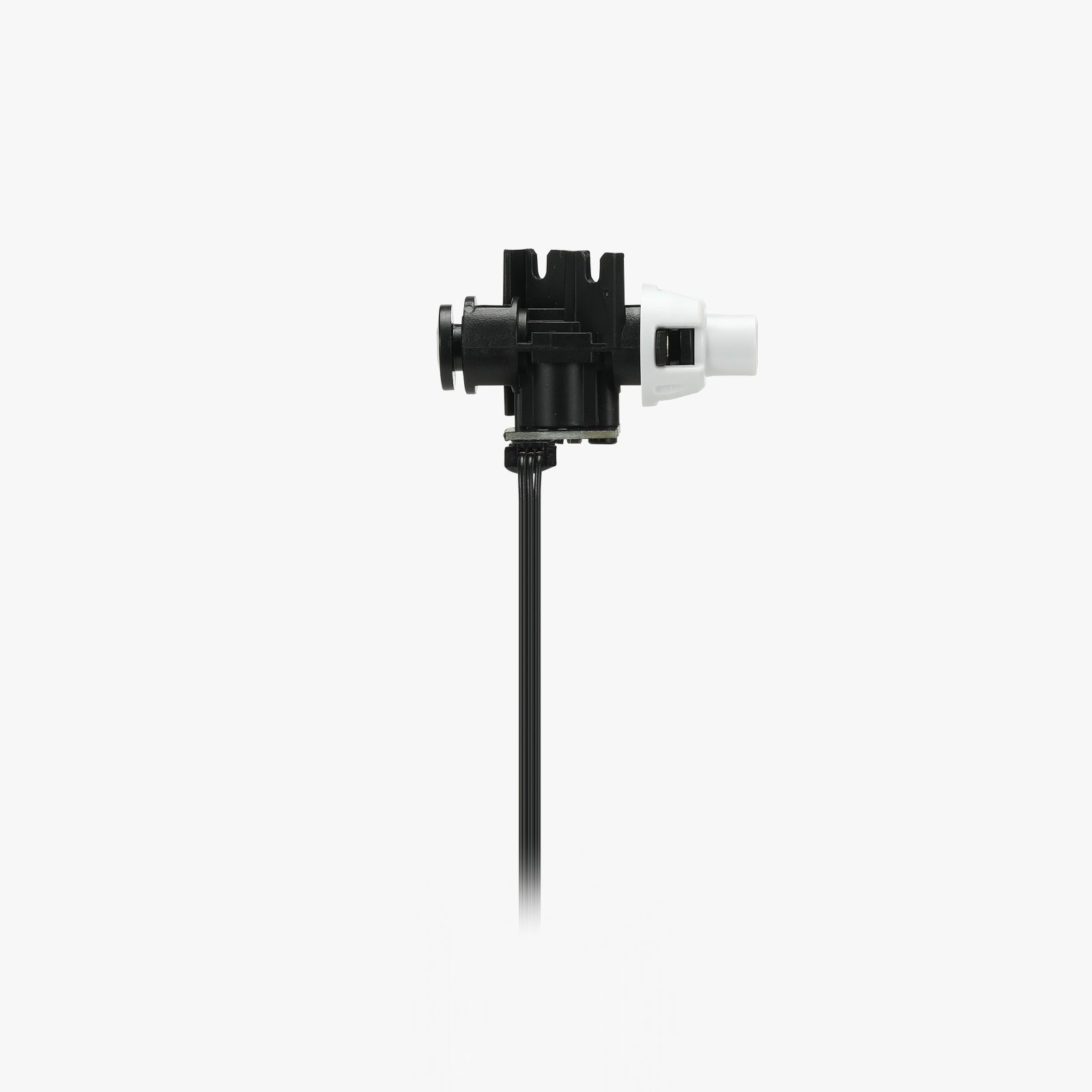

Ensamblaje del sensor Hall de alimentación
El ensamblaje del sensor Hall de alimentación se encuentra cerca de la salida en la parte trasera del AMS HT.
Este componente se utiliza para detectar si el filamento ha sido alimentado correctamente desde el AMS HT.
En caso de condiciones anormales como rotura o obstrucción del filamento, el sensor Hall de alimentación ayuda a determinar la posición exacta del filamento, permitiendo a los usuarios resolver el problema de manera rápida.
Modelo aplicable
AMS HT
Cuándo reemplazar
- El ensamblaje del sensor Hall de alimentación está dañado.
Herramientas y materiales requeridos
- Nuevo ensamblaje del sensor Hall de alimentación para AMS HT
- Llave hexagonal H2.0
- Llave hexagonal H1.5
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónica de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitarse si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier inquietud o pregunta sobre la aplicación de esta guía, recomendamos presentar un ticket técnico respecto a su problema y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.
Antes de comenzar la operación, asegúrese de que el AMS haya sido desconectado de la impresora.
Retire el ensamblaje del sensor Hall de alimentación antiguo
1. Retire el tubo PTFE de la parte trasera del AMS HT
Presione el botón de liberación del tubo PTFE en la parte trasera del AMS HT para desbloquear el conector, luego extraiga el tubo PTFE.
2. Retire el eje de soporte accionado y activo
Primero, retire el Eje de soporte accionado y el Eje de soporte activo de la ranura de material. Tenga cuidado con los rodamientos en ambos extremos al retirar las fundas de rodamientos.
3. Retire la estructura principal del AMS HT
Retire los dos tornillos inferiores (BT3×8).
Levante suavemente el ensamblaje de la estructura principal hacia arriba.
Después de abrir la brecha, levante el ensamblaje de la estructura principal. Nota: Los cables están conectados—evite operaciones forzadas.
Desbloquee la bisagra del conector y desconecte el cable de la pantalla frontal.
A continuación, desconecte los cables de señal y alimentación de la placa de alimentación del AMS HT.
Retire el cable de enchufe de alimentación a la placa principal. Presione la bisagra de liberación y extraiga el conector.
4. Desconecte el conector del componente de la placa principal
Desconecte el conector de cable del ensamblaje del sensor Hall de alimentación de la placa principal del AMS HT.

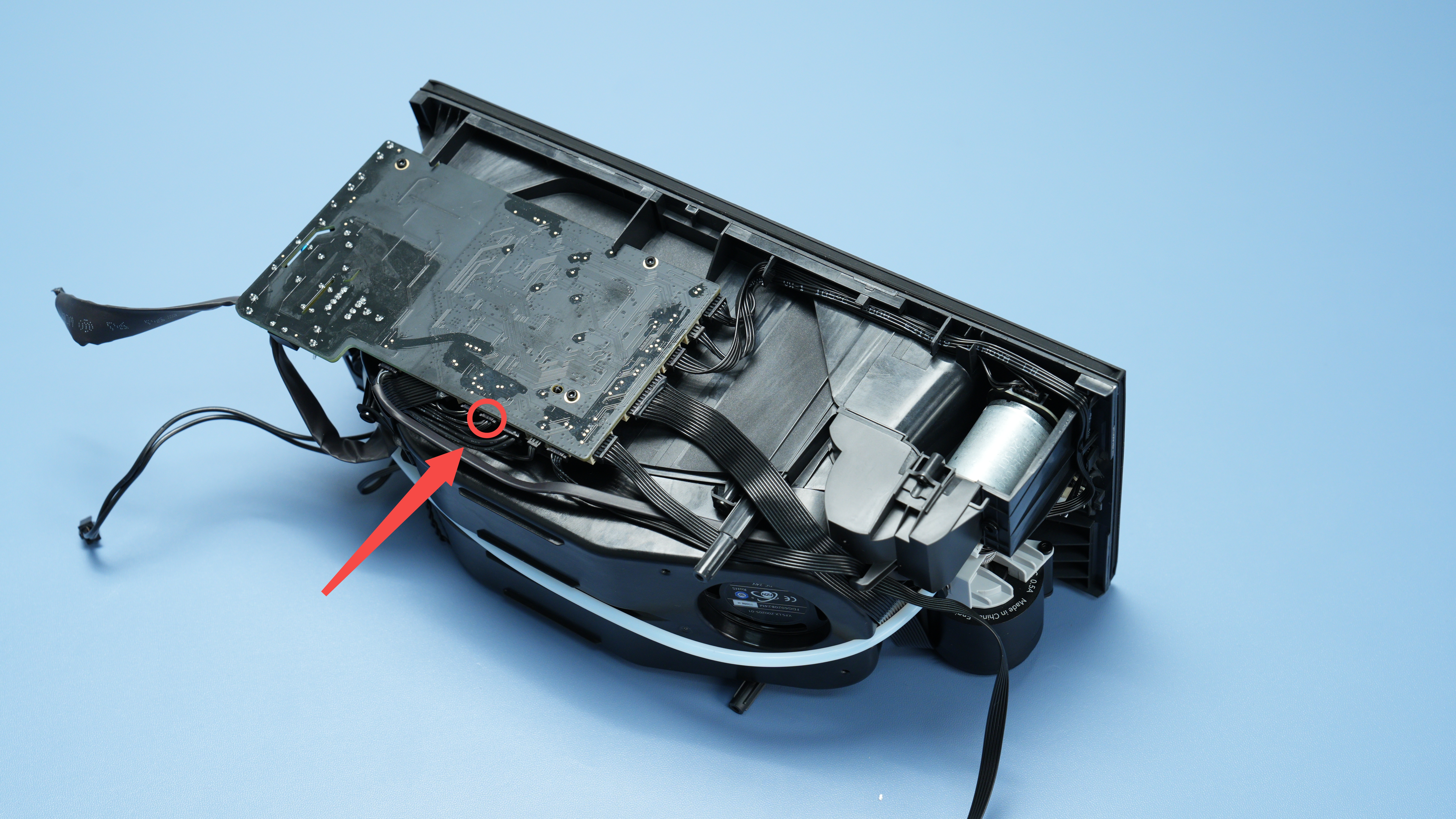

La ubicación del conector se muestra en la figura siguiente.
5. Retire el ensamblaje del sensor Hall de alimentación
Retire los dos tornillos del sensor Hall (BT2×5) y extraiga el sensor.
Instale el nuevo ensamblaje del sensor Hall de alimentación
1. Instale el ensamblaje del sensor Hall de alimentación
Pase el cable por el agujero y asegure el sensor con dos tornillos (BT2×5).
2. Conecte el conector del cable del componente
Inserte el conector de cable del ensamblaje del sensor Hall de alimentación en el puerto correspondiente de la placa principal del AMS HT.
La ubicación del puerto se muestra en la figura siguiente.
3. Instale la estructura principal del AMS HT
Conecte los dos cables:
- Cable de comunicación de la placa principal (14 pines).
- Cable de alimentación de la placa principal (2 pines).
Conecte el cable de enchufe de alimentación a la placa principal e instale de nuevo el manguito aislante.
Nota: En este caso, no importa la polaridad.
Conecte el cable de pantalla frontal y asegúrelo en el canal.
Enganche los cables sobresalientes con los dedos e instale la estructura principal en la cubierta inferior.
Asegure que la estructura principal esté completamente asentada y fíjela con dos tornillos inferiores (BT3×8).
4. Instale los ejes de soporte activo y accionado
Presione el Eje de soporte activo en la ranura frontal hasta que haga clic. Alinee el engranaje negro con el engranaje amarillo dentro de la estructura principal.
Presione el Eje de soporte accionado en la estructura principal hasta que haga clic.
Nota: Después de la instalación, gire manualmente los ejes para asegurar un movimiento suave.
5. Inserte el tubo PTFE en la parte trasera del AMS HT
Inserte el tubo PTFE en la parte trasera del AMS HT. Tire suavemente para confirmar que está seguro.
