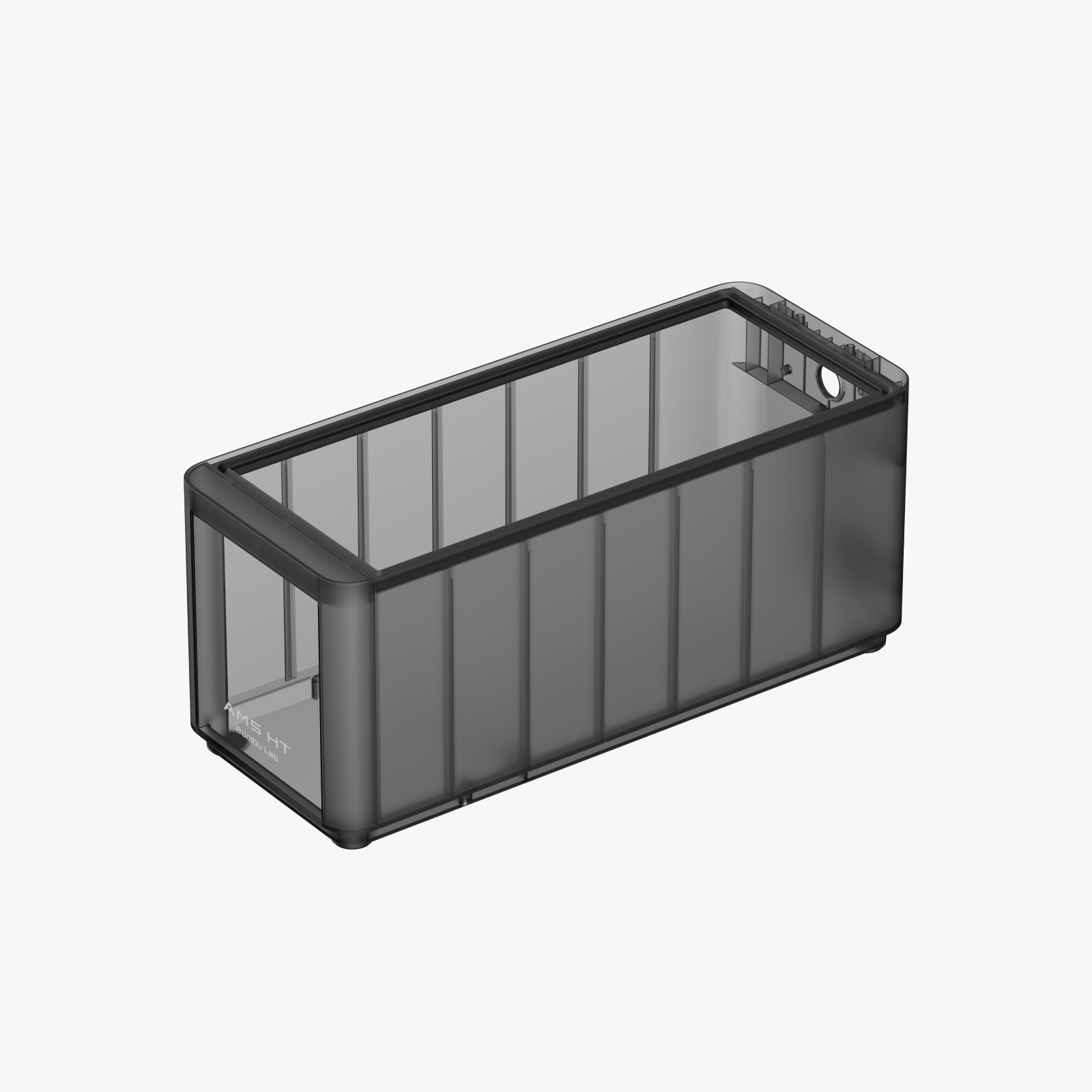

Unidad de Cubierta Inferior
Modelo Aplicable
AMS HT
Cuándo Reemplazar
- La cubierta inferior está agrietada o dañada y necesita ser reemplazada.
Herramientas y Materiales Necesarios
- Unidad nueva de cubierta inferior AMS HT
- Llave hexagonal H2.0
- Llave hexagonal H1.5
Advertencia de Seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y cables del cabezal. Realizar tareas con la impresora encendida puede causar un cortocircuito, provocando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los electrónicos de la impresora y problemas adicionales.
Por lo tanto, es fundamental apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto de su problema y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.
Retirar la Unidad de Cubierta Inferior Antigua
1. Retirar el Tubo PTFE de la Parte Trasera del AMS HT
Presione el botón de liberación del tubo PTFE en la parte trasera del AMS HT para desbloquear el conector, luego extraiga el tubo PTFE.
2. Retirar la Armadura Principal del AMS HT
Retire los dos tornillos inferiores (BT3×8).
Levante suavemente la armadura principal hacia arriba.
Después de abrir la brecha, levante la armadura principal. Nota: Los cables están conectados—evite operaciones forzadas.
Desbloquee la bisagra del conector y desconecte el cable de la pantalla frontal.
A continuación, desconecte los cables de señal y alimentación de la Placa de Alimentación del AMS HT.
Retire el cable de la toma de alimentación a la placa principal. Presione la bisagra de liberación y extraiga el conector.
3. Retirar la Toma de Alimentación
Presione la bisagra de la toma de alimentación y deslízala hacia atrás para retirarla junto con el cable.
Nota: La toma de alimentación tiene bisagras elásticas en ambos extremos. Presione ambas bisagras simultáneamente para liberarla.
4. Retirar la Placa de Alimentación del AMS HT

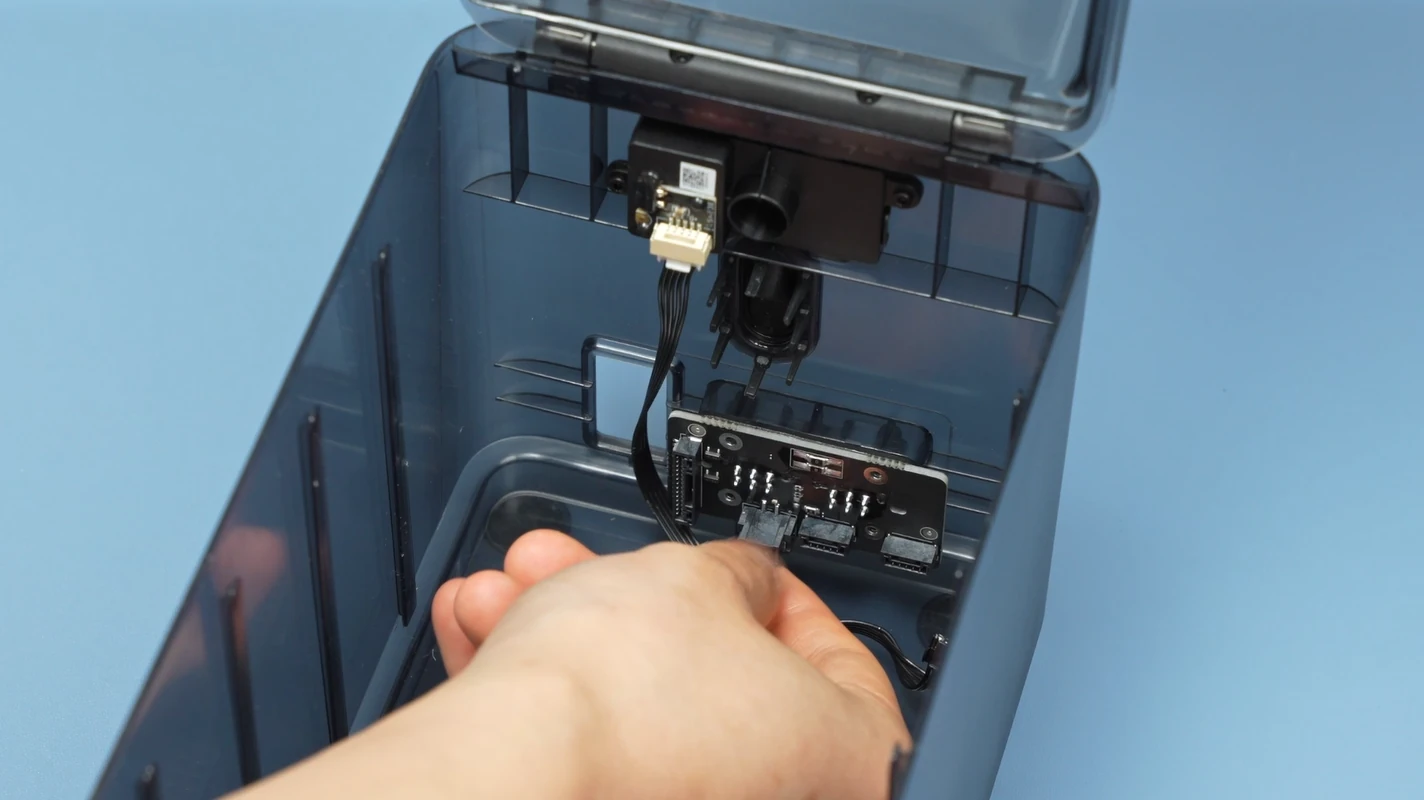

Desconecte los dos cables de la Unidad de Entrada de Aire, retire los cuatro tornillos de la placa de alimentación (BT2×5) y retire suavemente la placa de alimentación.
5. Retirar el Montaje de Entrada/Salida de Aire
Retire los cuatro tornillos (BT2*4) que fijan el montaje de entrada/salida de aire, luego retire el montaje de entrada/salida de aire.
6. Retirar el Montaje de Cubierta Superior
Como se muestra a continuación, retire los dos tornillos (BT2*8) que fijan la cubierta superior, luego levante suavemente el montaje de cubierta superior hacia arriba.
7. Retirar el Montaje de Pantalla
Antes de retirar el montaje de pantalla, libere primero las cuatro abrazaderas en ambos lados izquierdo y derecho.
Extraiga el montaje de pantalla hacia atrás desde la parte inferior.
Instalar la Nueva Unidad de Cubierta Inferior
1. Instalar el Montaje de Pantalla
Instale el montaje de pantalla en la nueva unidad de cubierta inferior.
Al instalar, asegúrese de que la pantalla esté orientada hacia afuera. Verifique que todas las cuatro abrazaderas alrededor de la pantalla se enganchen firmemente en las ranuras correspondientes sin holgura.
2. Instalar el Montaje de Cubierta Superior
Coloque el montaje de cubierta superior en sus ranuras correspondientes y apriete los dos tornillos de fijación (BT2*8).
3. Instalar los Montajes de Entrada/Salida de Aire
Al instalar los montajes de entrada/salida de aire, asegúrese de distinguir las longitudes de cable y sus posiciones. El montaje de cable corto debe instalarse en la parte trasera del AMS HT, mientras que el montaje de cable largo debe instalarse en la parte inferior (consulte las figuras a continuación para referencia). Apriete dos tornillos (BT2*4) para cada montaje de entrada/salida de aire.
4. Instalar la Placa de Alimentación
Al instalar la placa de alimentación, posicione el lado con los tres conectores cerca de la carcasa inferior, luego apriete los cuatro tornillos de fijación (BT2×5). Después de asegurar la placa de alimentación, conecte los cables del montaje de entrada/salida de aire. Nota: El cable del montaje de entrada/salida inferior se conecta al Puerto #1, y el cable del montaje superior se conecta al Puerto #2.
5. Instalar la Toma de Alimentación
Introduzca el cable de la toma de alimentación por la parte trasera del AMS HT. Antes de fijar la toma de alimentación, asegúrese de insertar la junta de goma en la ranura con anticipación; de lo contrario, la toma podría aflojarse después de la instalación.
A continuación, presione el asiento del interruptor de alimentación hasta escuchar un "clic", indicando una instalación correcta.
6. Instalar la Armadura Principal del AMS HT
Conecte los dos cables:
- Cable de comunicación de la placa principal (14 pines).
- Cable de alimentación de la placa principal (2 pines).
Conecte el cable de la toma de alimentación a la placa principal e reinstale el manguito aislante.
Nota: La polaridad no importa aquí.
Conecte el cable de la pantalla frontal y asegúrelo en el canal.
Enganche los cables sobresalientes con los dedos e instale la armadura principal en la cubierta inferior.
Asegure que la armadura principal esté completamente asentada y fíjela con dos tornillos inferiores (BT3×8).
7. Instalar los Soportes Activo y Accionado
Presione el Soporte Activo en la ranura frontal hasta que haga clic. Alinee el engranaje negro con el engranaje amarillo dentro de la armadura principal.
Presione el Soporte Accionado en la armadura principal hasta que haga clic.
Nota: Después de la instalación, gire manualmente los soportes para asegurar un movimiento suave.
8. Insertar el Tubo PTFE en la Parte Trasera del AMS HT
Introduzca el tubo PTFE en la parte trasera del AMS HT. Tire suavemente para confirmar que está seguro.
Calibración del Dispositivo
Conecte el cable de alimentación, conecte el AMS HT a la impresora y encienda la alimentación. Desde la pantalla de la impresora, inicie el proceso de carga de filamento del AMS HT. Si la carga de filamento se completa con éxito sin mensajes de error, la sustitución está completa.
Si se producen errores, verifique todas las conexiones y vuelva a intentarlo. Si el problema persiste, comuníquese con el equipo de soporte de Bambu Lab para obtener asistencia adicional.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, por favor envíe un ticket técnico, responderemos sus preguntas y le brindaremos asistencia.
Si tiene sugerencias o comentarios sobre esta Wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
