Reemplazar la Tapa superior y la Unidad de cubierta inferior del AMS 2 Pro

Modelos de impresoras aplicables

AMS 2 Pro (en adelante denominado AMS)

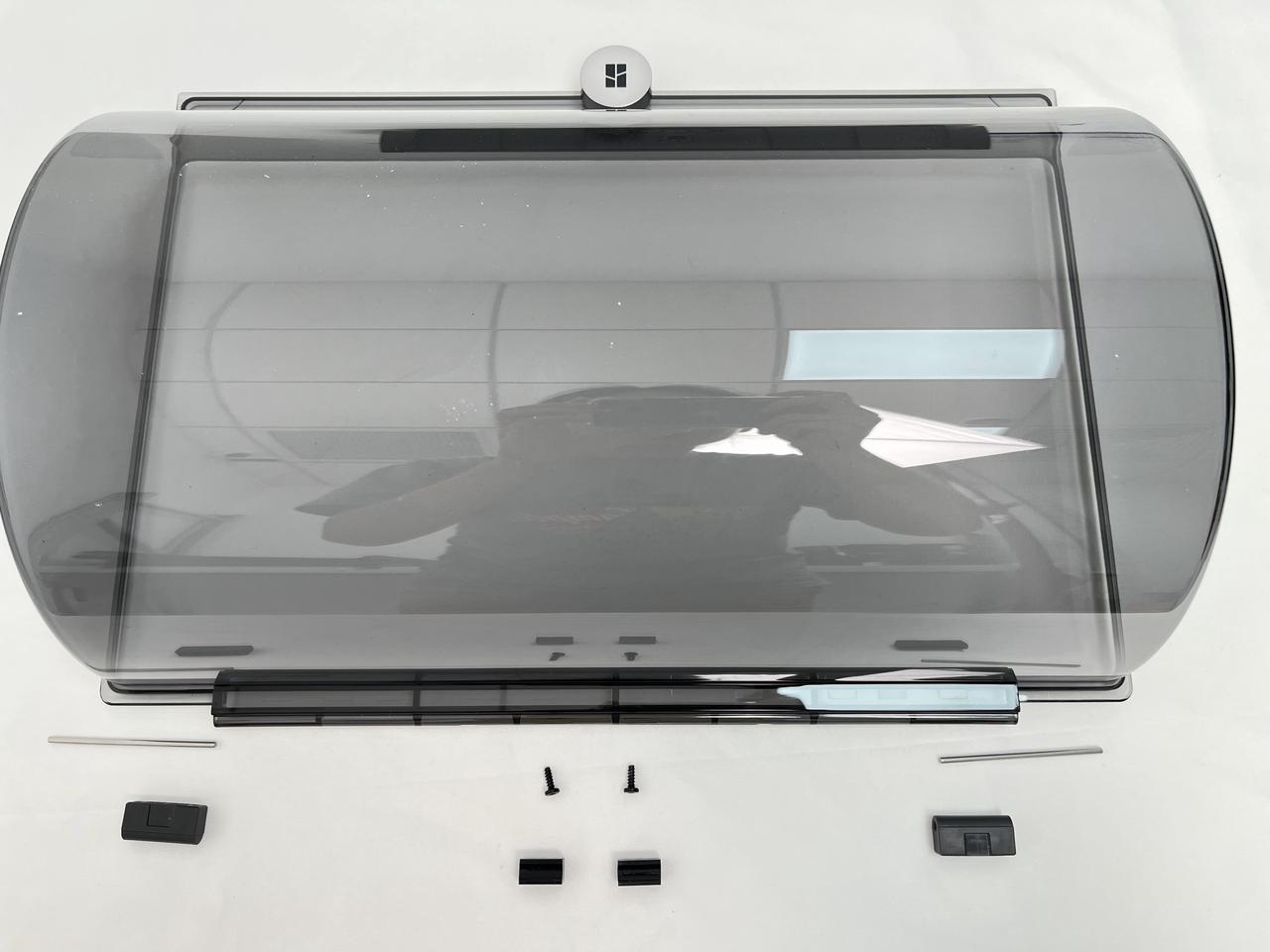

Unidad de tapa superior y cubierta inferior del AMS 2 Pro

Nota: Debido a diferencias en los procesos de producción de diferentes lotes, existen ligeras variaciones en la estructura, lo cual no afecta al funcionamiento.

¿Cuándo utilizar?

1. La tapa superior está agrietada por transporte, por lo que debe reemplazar la tapa superior;

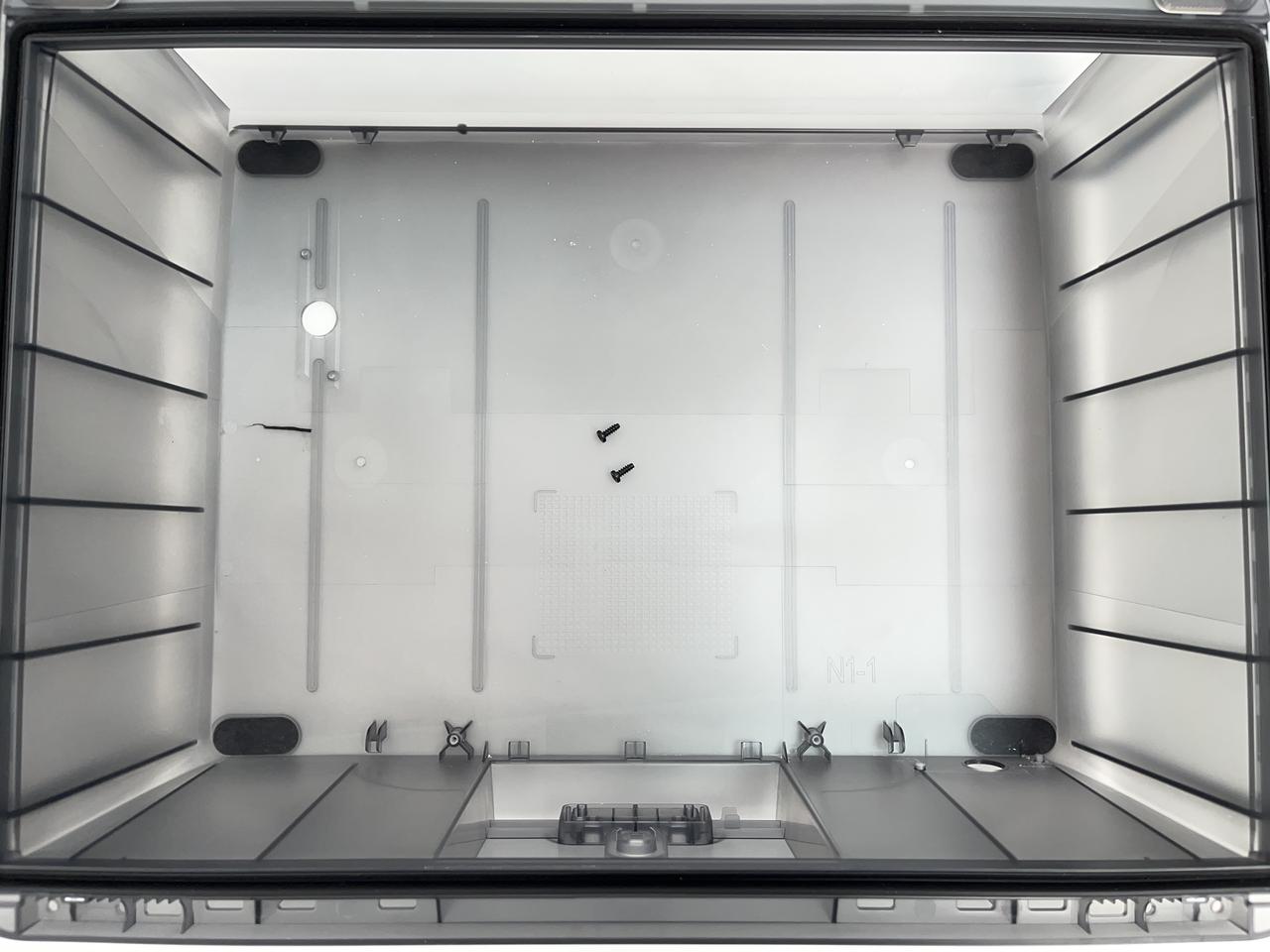

2. La cubierta inferior está agrietada por transporte, por lo que debe reemplazar la unidad de cubierta inferior.

Herramientas y materiales necesarios

• Unidad nueva de tapa superior o cubierta inferior del AMS

• Llave Allen H2.0

• Llave Allen H1.5

• 20 minutos

Lista de tornillos

Advertencia de seguridad

¡IMPORTANTE!

Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.

Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitarse si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los electrónicos de la impresora y problemas adicionales.

Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto de su problema y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.

Antes de comenzar, asegúrese de que el AMS esté desconectado de la impresora.

Retirar la tapa superior y cubierta inferior del AMS

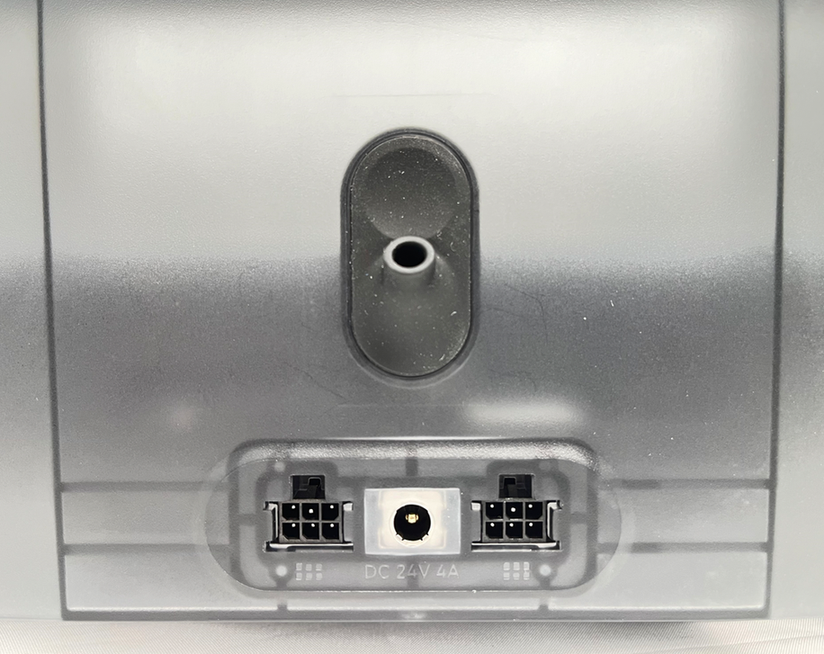

Paso 1 - Retirar el tubo PTFE en la parte trasera del AMS

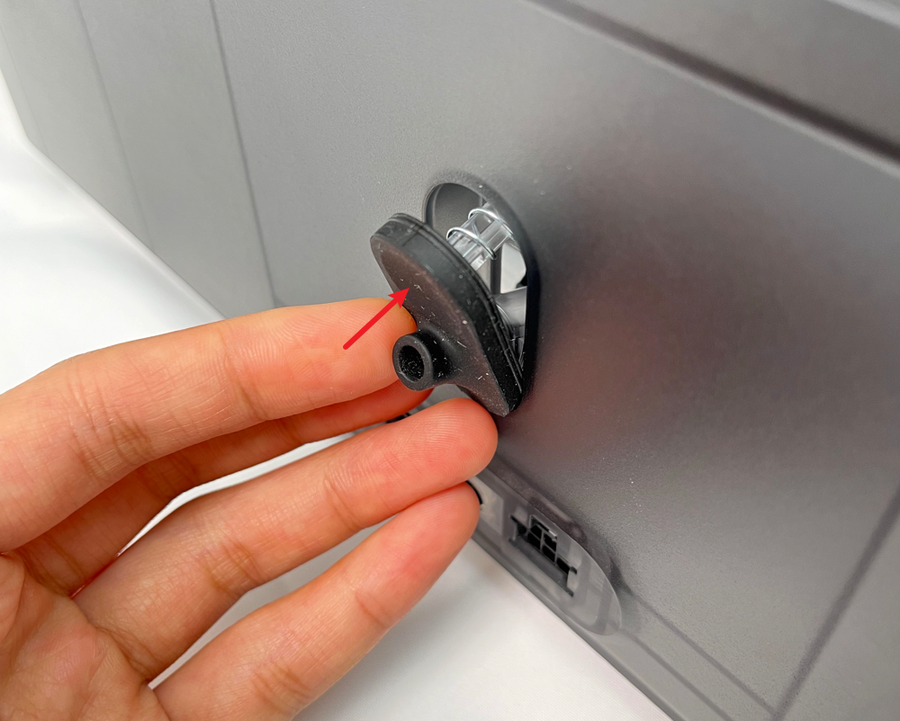

Presione el botón de liberación del tubo PTFE desde la parte trasera del AMS para desbloquear el soporte, luego retire el tubo PTFE desde la parte trasera del AMS.

Paso 2 - Retirar el botón de liberación del tubo PTFE

Apretar el clip desde el interior de la cubierta inferior para que el botón de liberación del tubo PTFE salga automáticamente, luego retire el botón de liberación del tubo PTFE desde la parte trasera del AMS.

Al apretar la hebilla, use la otra mano para sostener el tubo PTFE desde la parte trasera del AMS para liberar el interruptor y evitar que el resorte salga y se pierda.

Paso 3 - Retirar el conjunto principal del marco del AMS

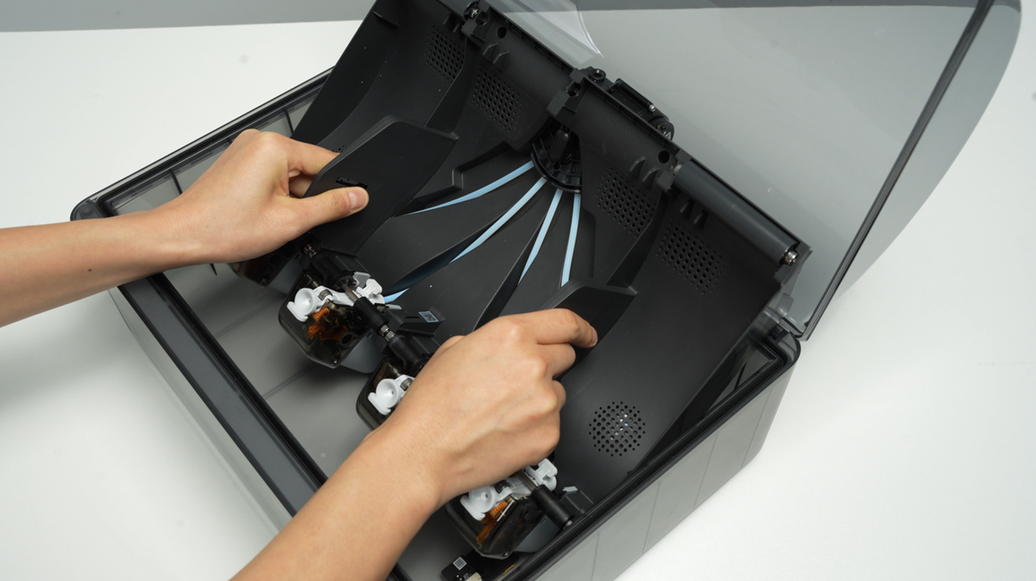

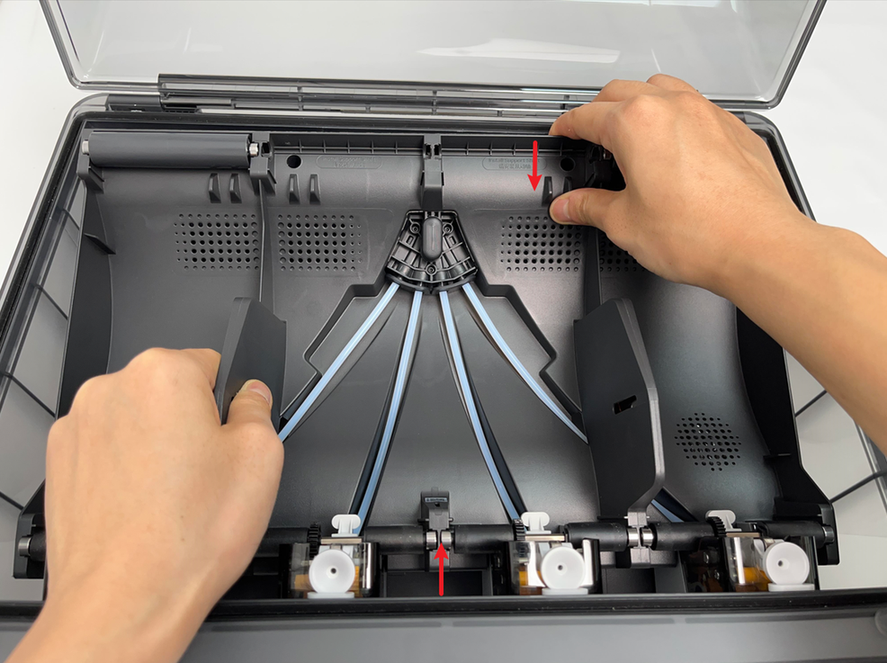

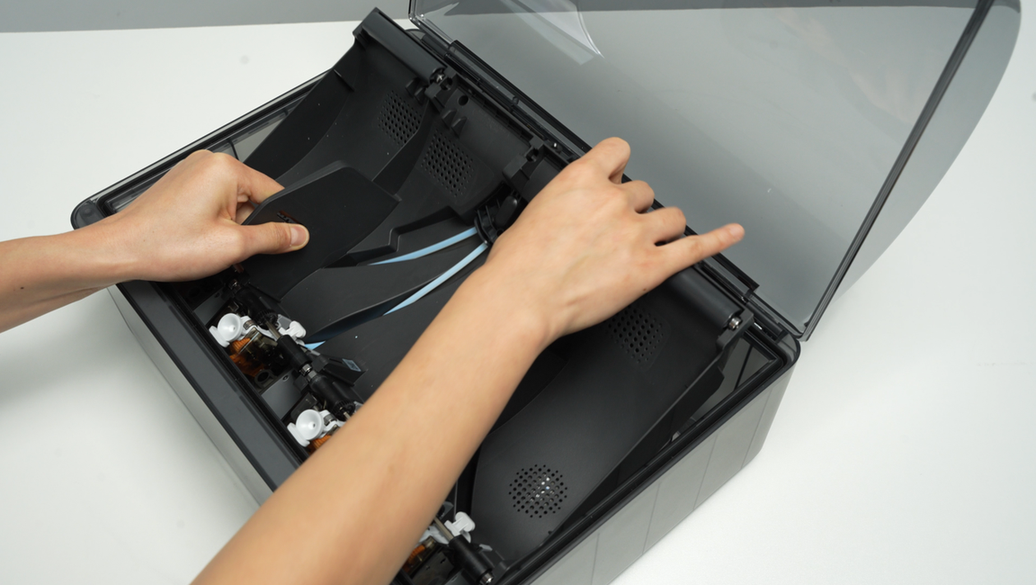

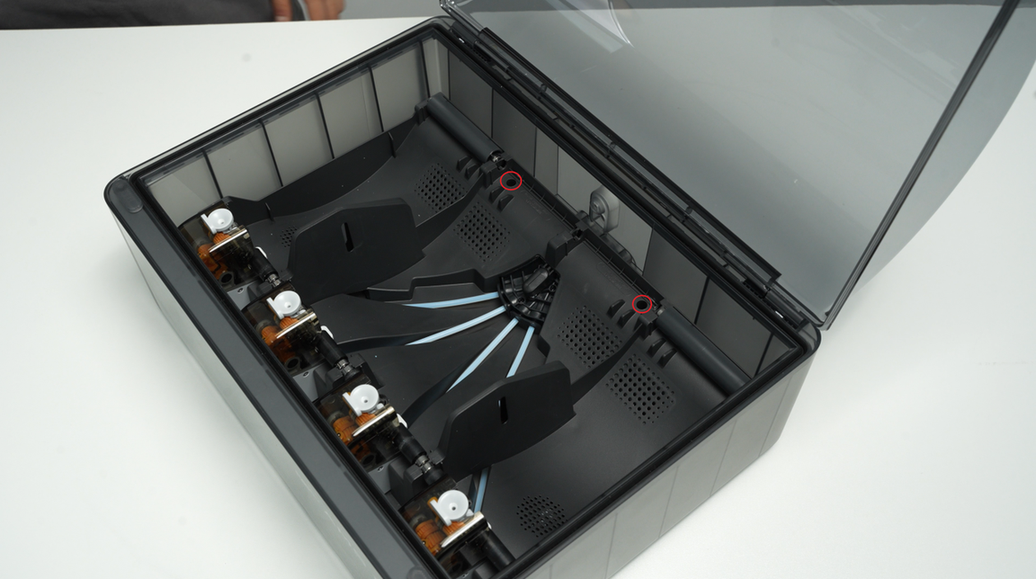

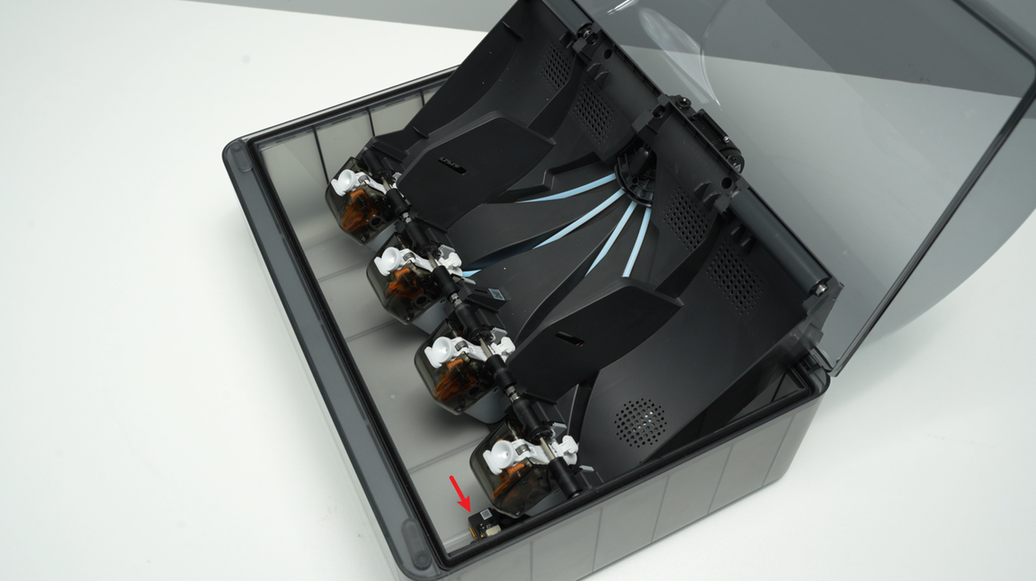

Retire el conjunto de soporte impulsado de los dos huecos centrales para exponer los dos agujeros de tornillo. Al retirar el soporte de rodamientos, tenga cuidado con los rodamientos en ambos extremos para evitar perderlos.

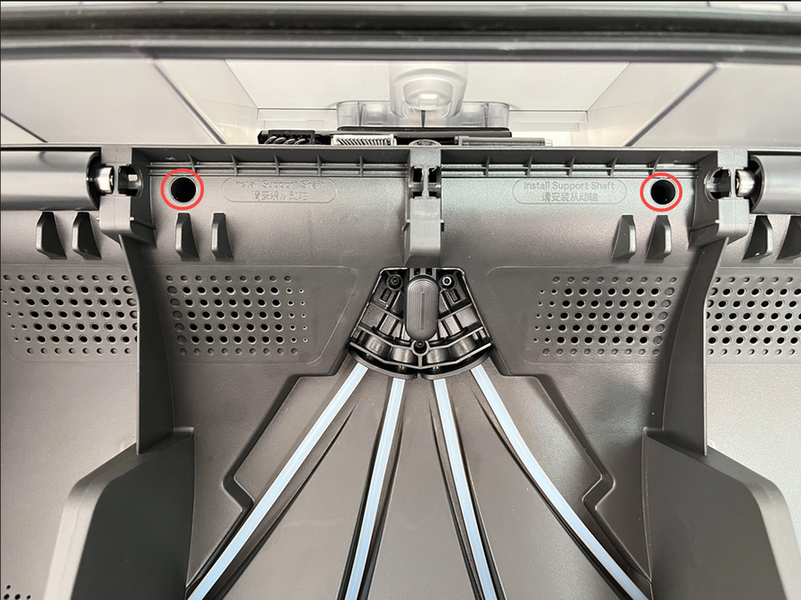

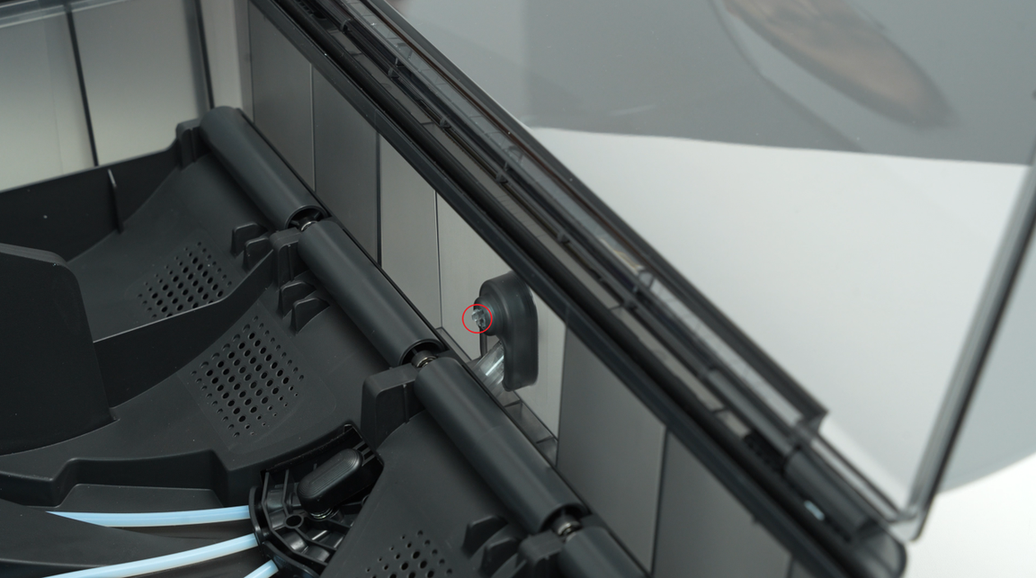

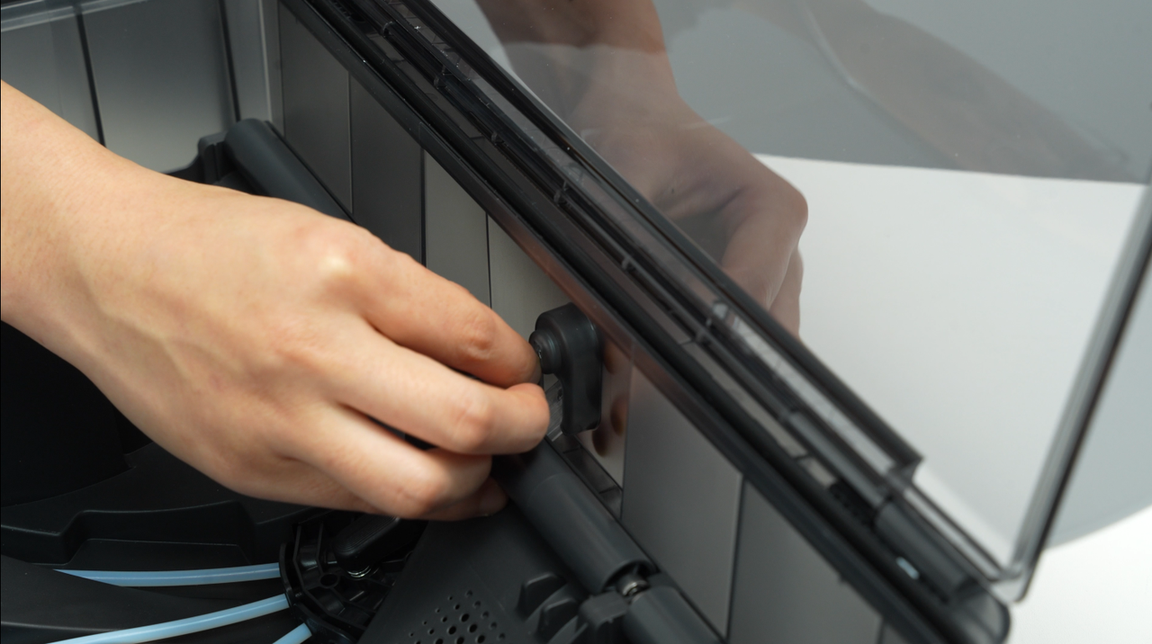

Retire los dos tornillos A que fijan el marco principal del AMS.

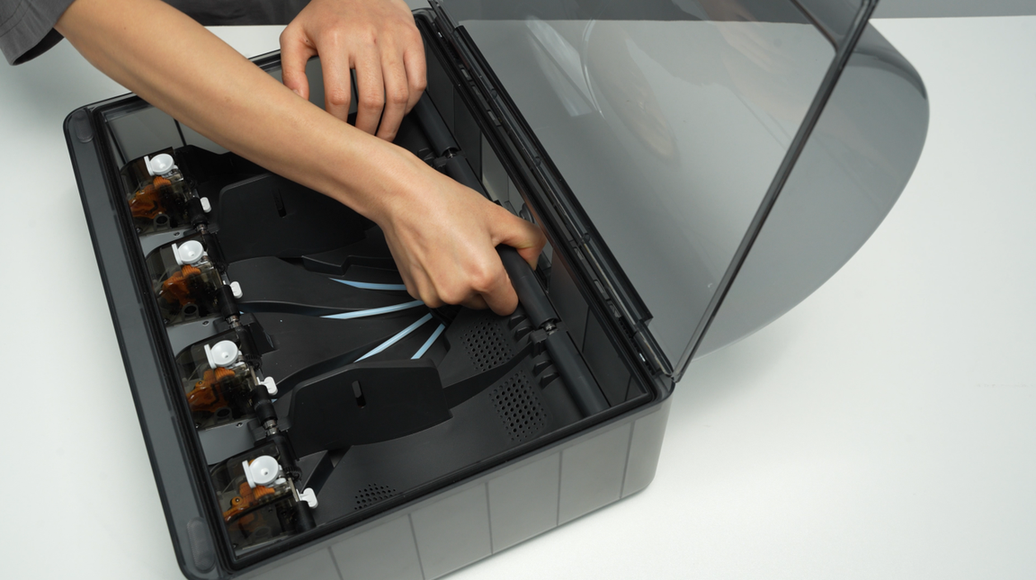

Levante completamente la parte trasera del marco principal y colóquelo verticalmente sobre la cubierta inferior del AMS. Tenga en cuenta que hay cables conectados, por lo que no realice movimientos bruscos. Al levantar, se recomienda levantar primero la parte frontal del marco principal, luego empujarlo hacia adelante para hacer espacio para la parte trasera del marco.

Al colocar el marco principal del AMS verticalmente, evite los componentes electrónicos del ventilador para prevenir que se aplasten.

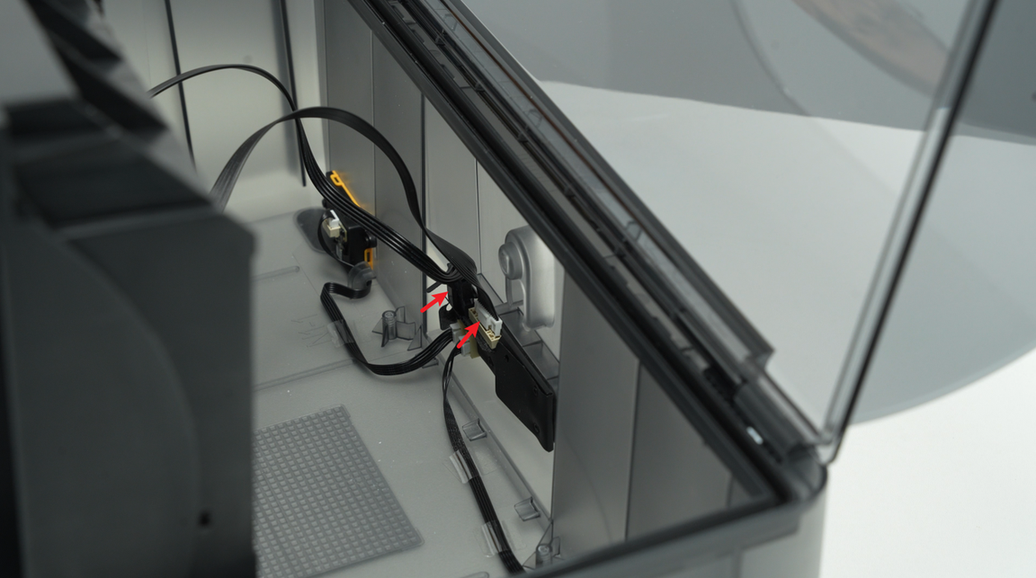

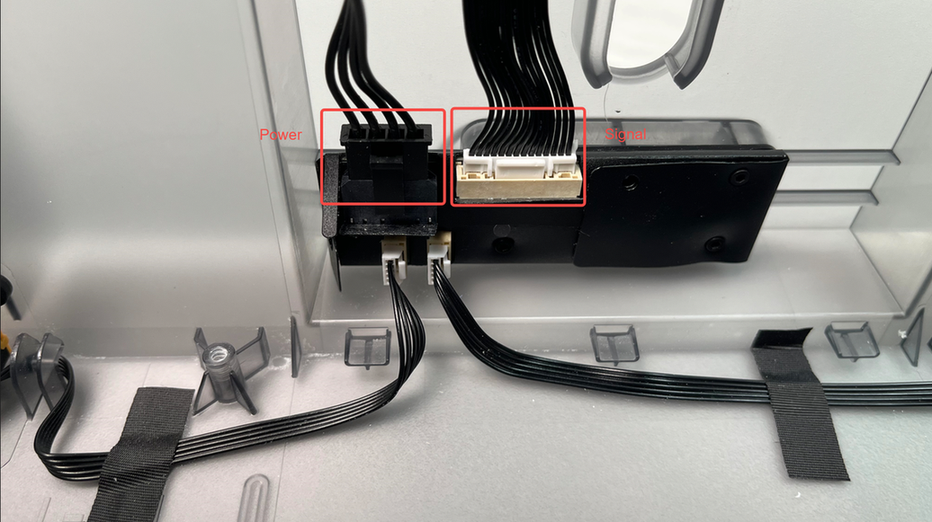

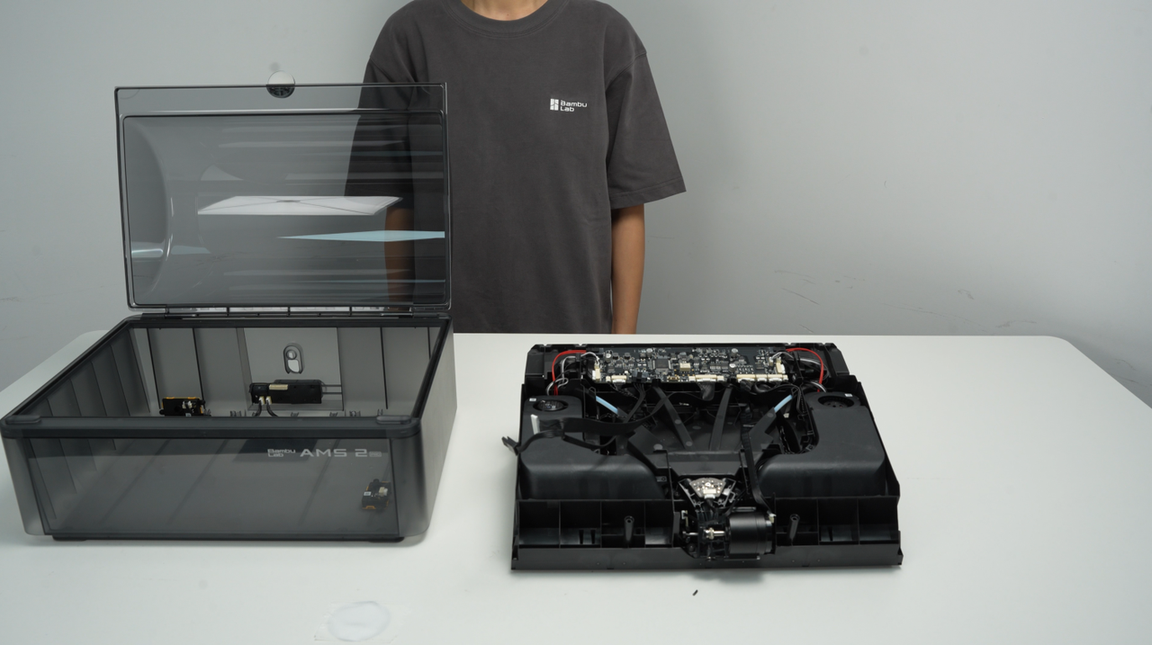

Desbloquee la hebilla del conector, desconecte el cable de señal y el cable de alimentación en la placa de alimentación del AMS, y retire el conjunto del marco principal del AMS como un todo.

Paso 4 - Retirar la placa de alimentación, entrada de aire y ventilador, y cables

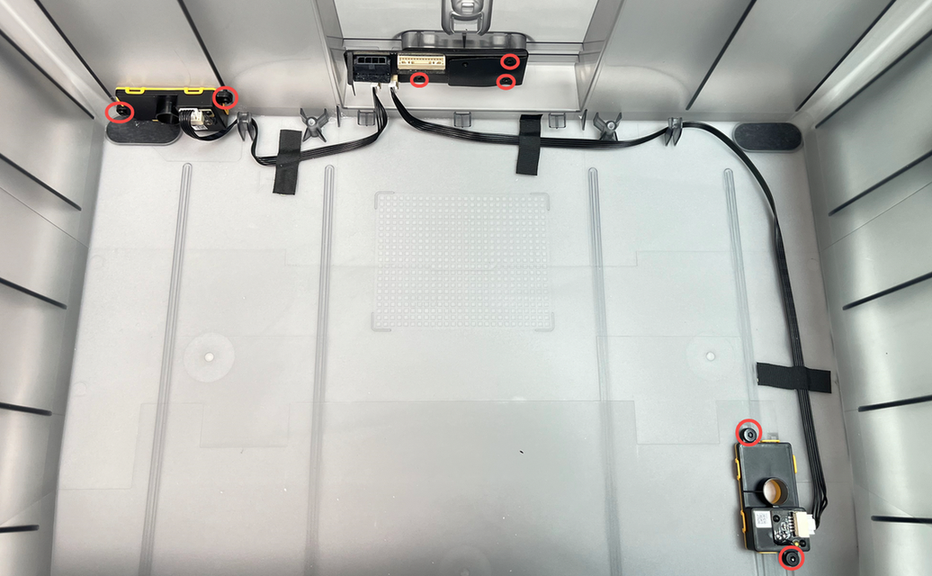

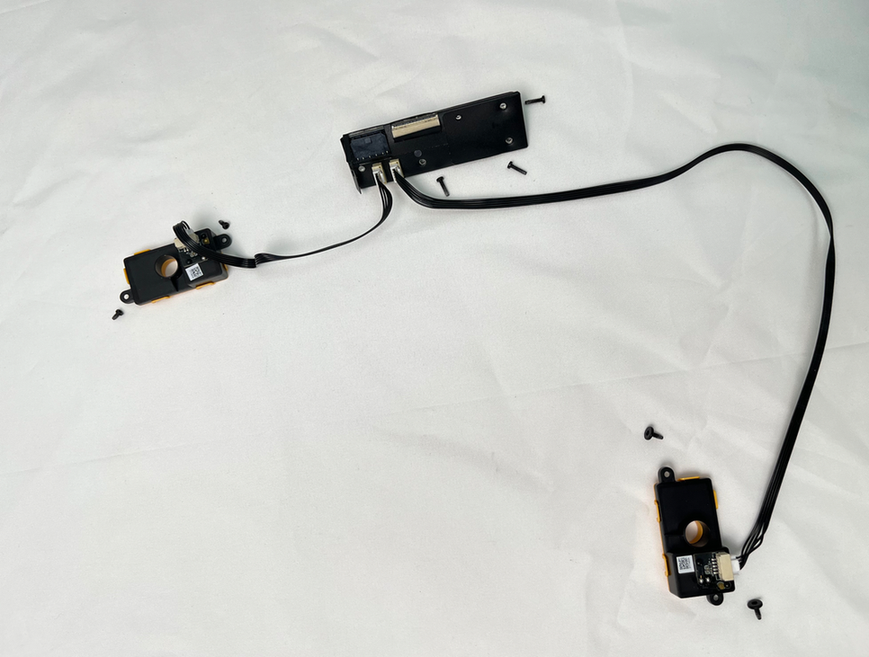

Retire los 3 tornillos B de la placa de alimentación del AMS, los 2 tornillos C de la entrada de aire y los 2 tornillos D del ventilador, y retire la placa de alimentación, las dos unidades de entrada de aire y ventilador juntas.

Paso 5 - Retirar la tapa superior

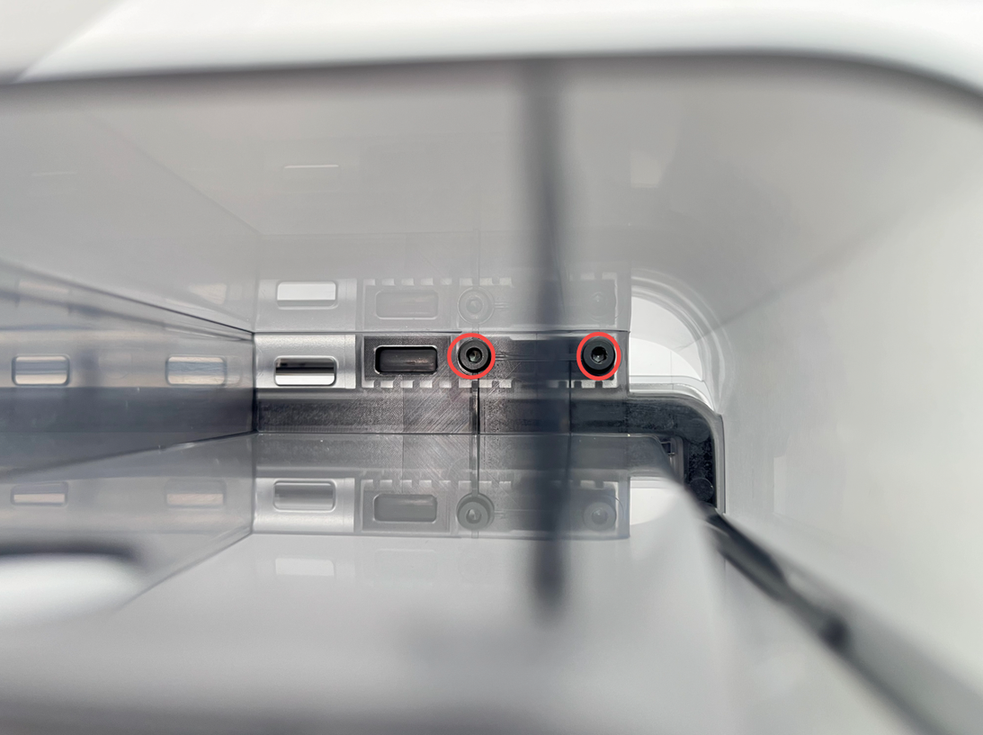

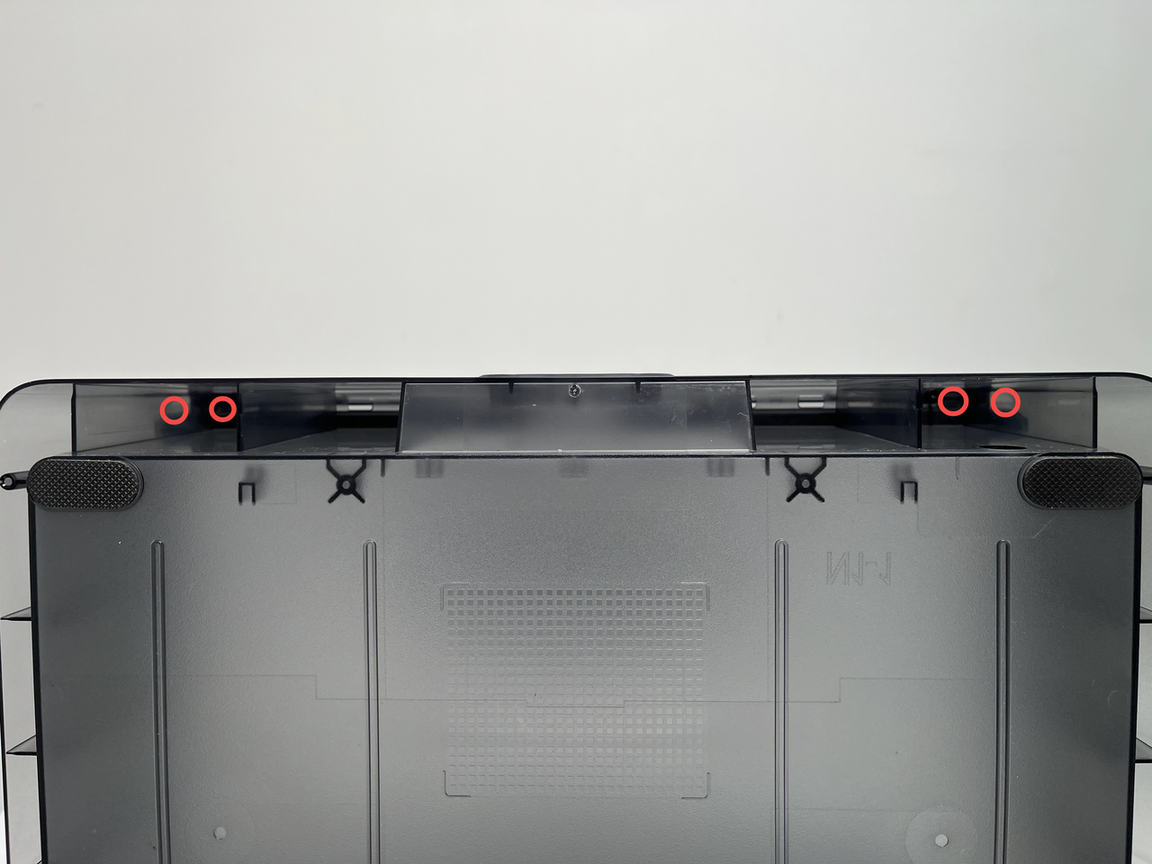

1. Retire 4 tornillos desde la parte inferior del AMS, 2 en cada lado;

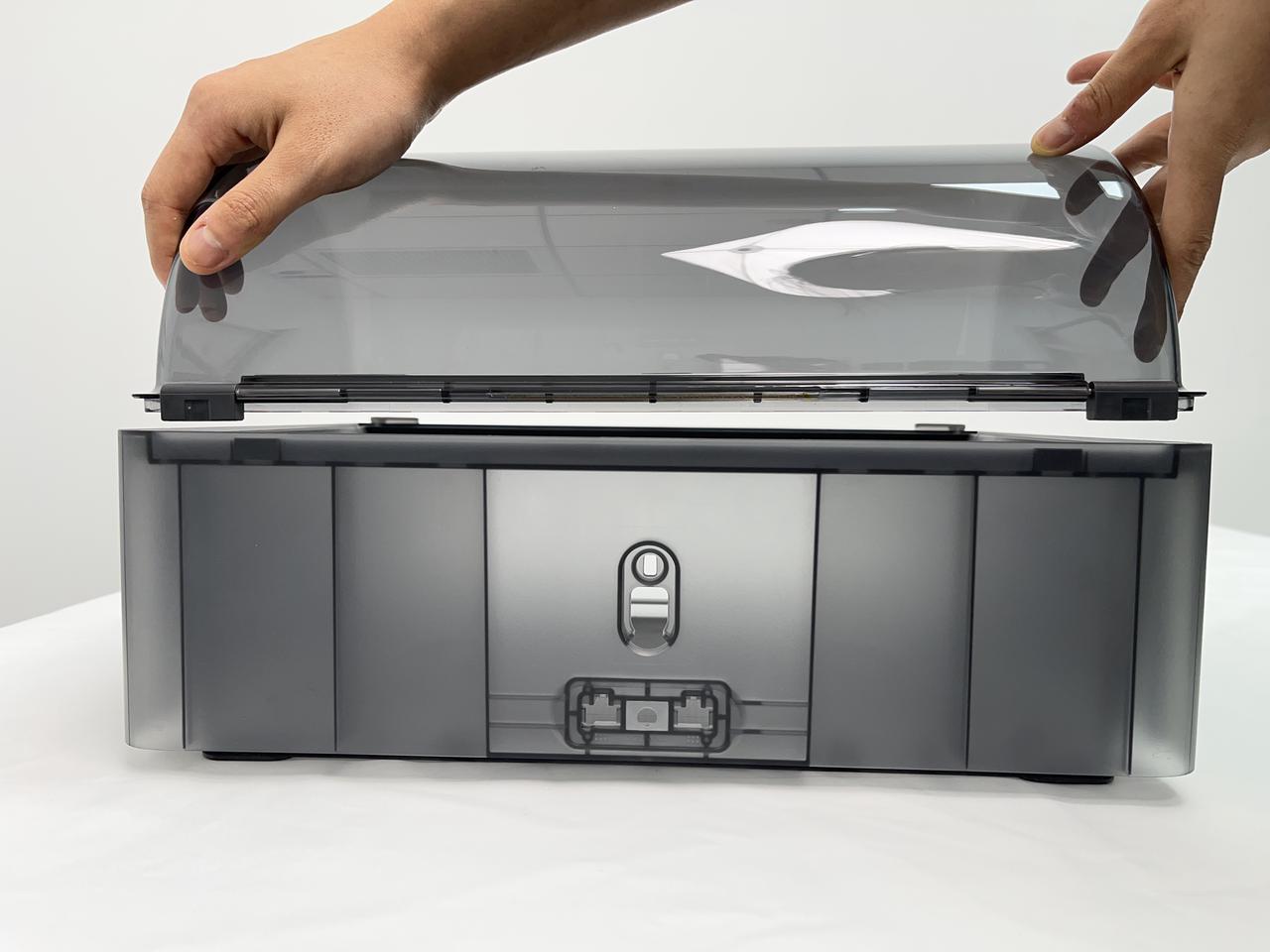

2. Levante la tapa superior hacia arriba para retirarla;

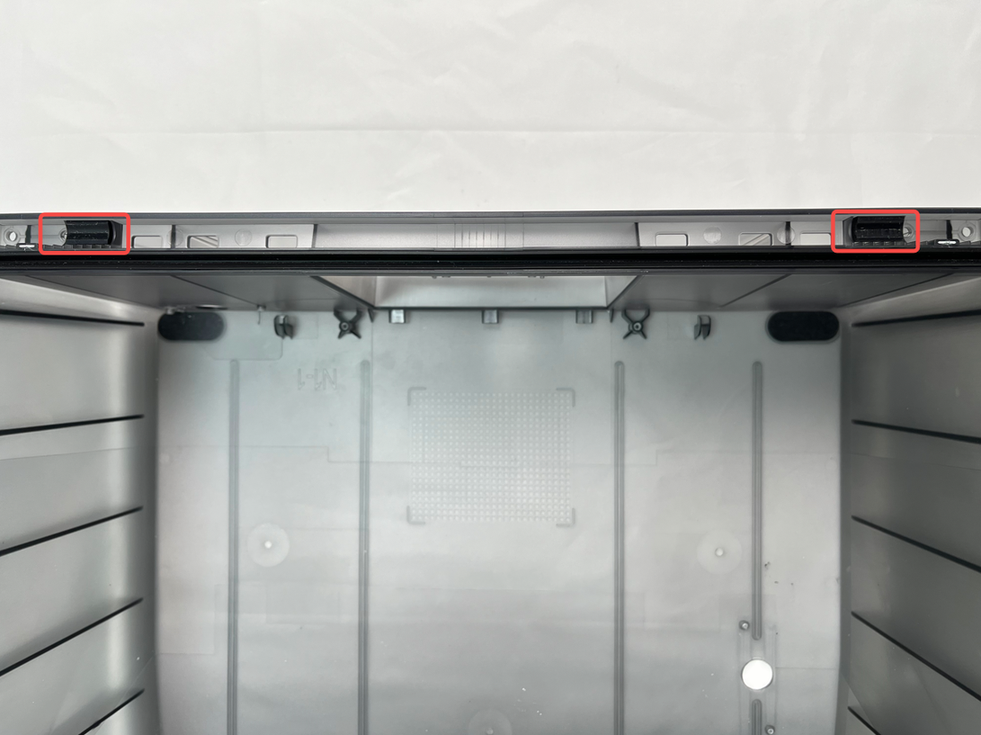

3. Retire las dos almohadillas de silicona marcadas como se muestra en la imagen.

Retirar la tapa superior y cubierta inferior del AMS

Paso 1 - Instalar la nueva tapa superior

1. Instale las dos almohadillas de silicona en los agujeros correspondientes de la cubierta inferior con el lado cóncavo hacia arriba;

2. Coloque la bisagra de plástico verticalmente hacia abajo y colóquela sobre la tapa superior del AMS;

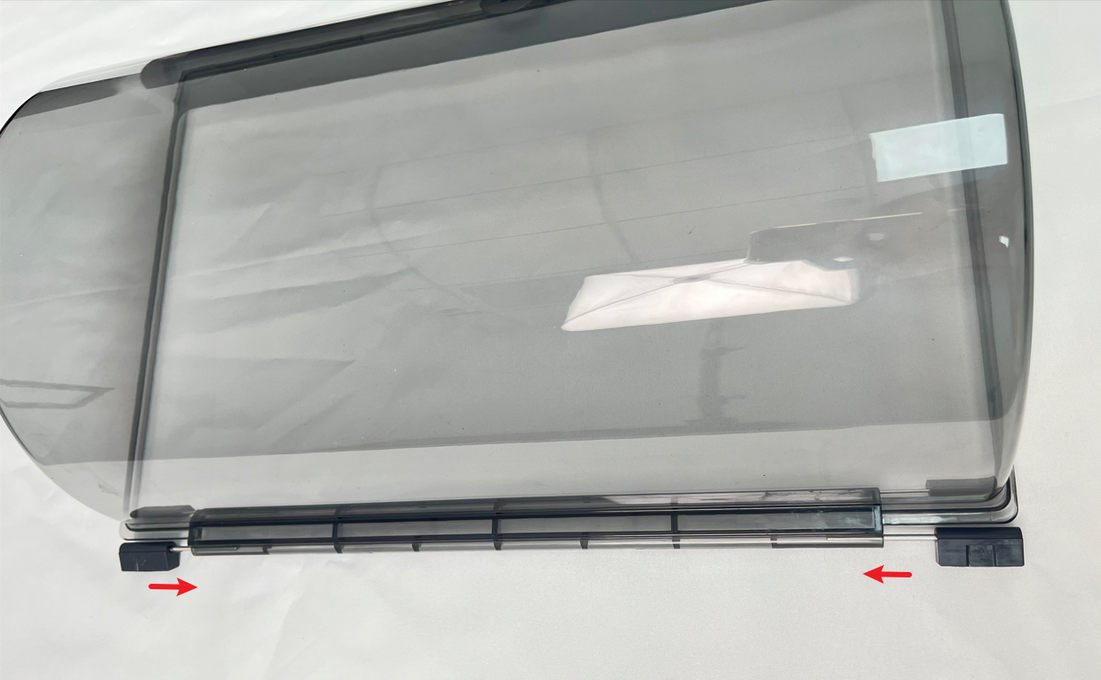

Si la bisagra de plástico está separada de la tapa superior, puede instalarla según el siguiente diagrama.

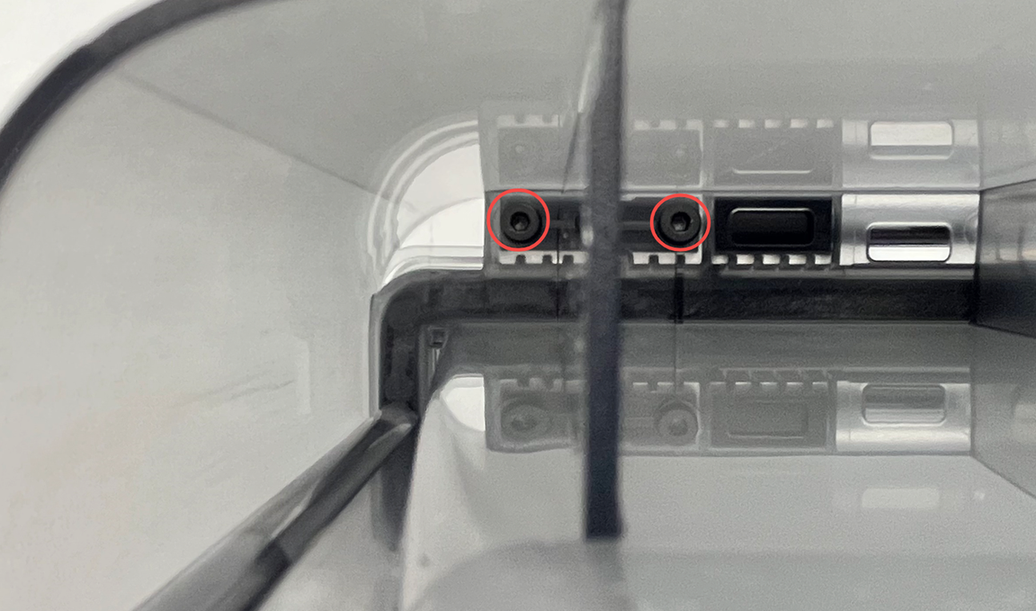

3. Instale 4 tornillos desde la parte inferior del AMS, 2 en cada lado;

Paso 2 - Instalar la placa de alimentación, entrada de aire y ventilador, y cables

Instale los 3 tornillos B de la placa de alimentación del AMS, los 2 tornillos C de la entrada de aire y los 2 tornillos D del ventilador, e instale la placa de alimentación, las unidades de entrada de aire y ventilador juntas en la cubierta inferior.

Paso 3 - Instalar el conjunto del marco principal y el conjunto de soporte impulsado

Instale el conjunto del marco principal del AMS en la cubierta inferior del AMS y conecte el cable de señal y el cable de alimentación a la placa de alimentación del AMS.

Alinee las pestañas de la unidad de cubierta inferior con las ranuras del marco central, luego inserte e instale.

Después de instalar el marco principal del AMS, apriete los dos tornillos para asegurarlo.

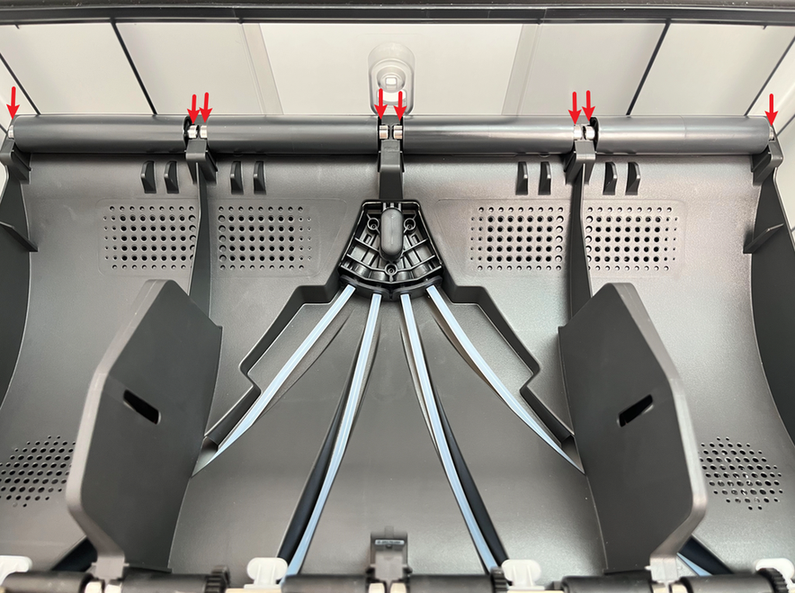

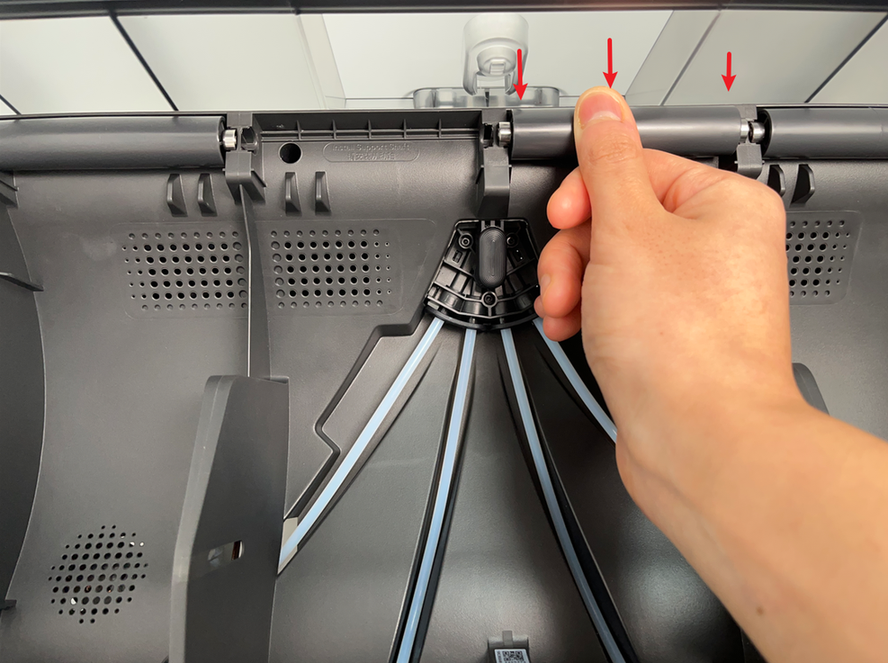

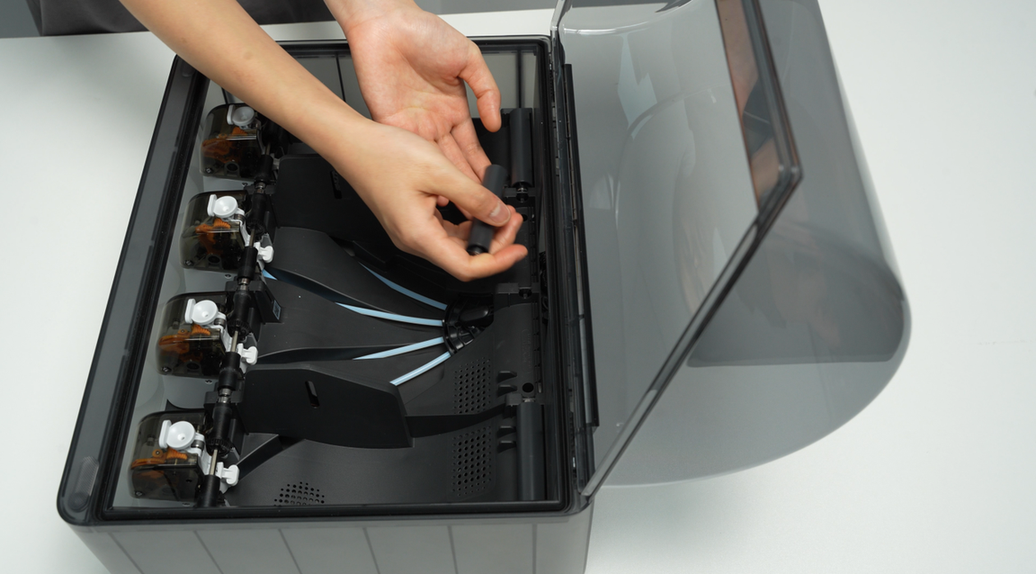

Instale los dos conjuntos de soporte impulsado central, asegurándose de que los rodamientos en ambos extremos de todos los ejes de soporte estén presionados en su lugar.

Paso 4 - Instalar el botón de liberación del tubo PTFE

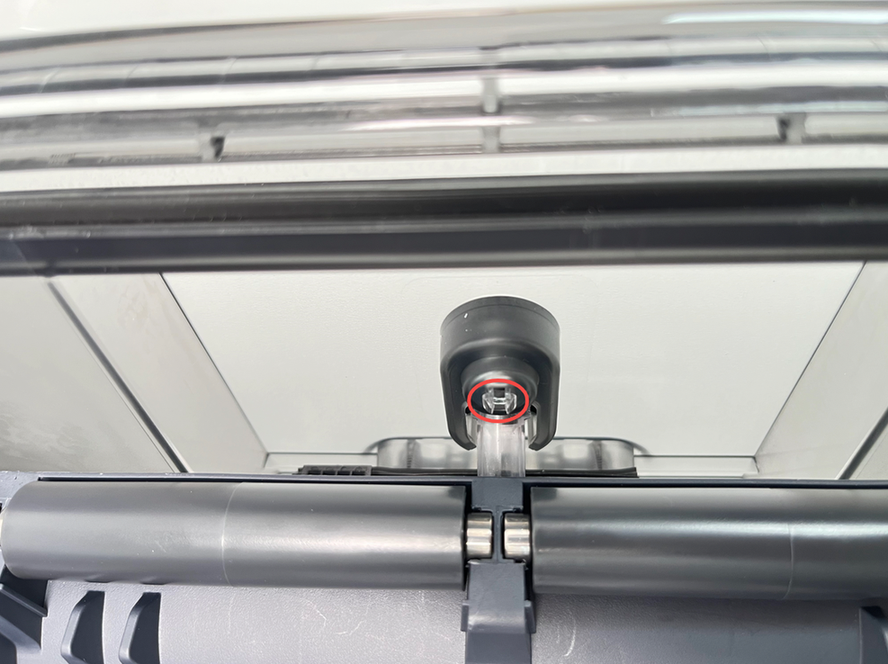

Presione el botón de liberación del tubo PTFE hacia su alojamiento en la dirección indicada, inserte la hebilla en la ranura correspondiente suavemente y mantenga el alojamiento de silicona negra embebido plano.

Paso 5 - Conectar el tubo PTFE

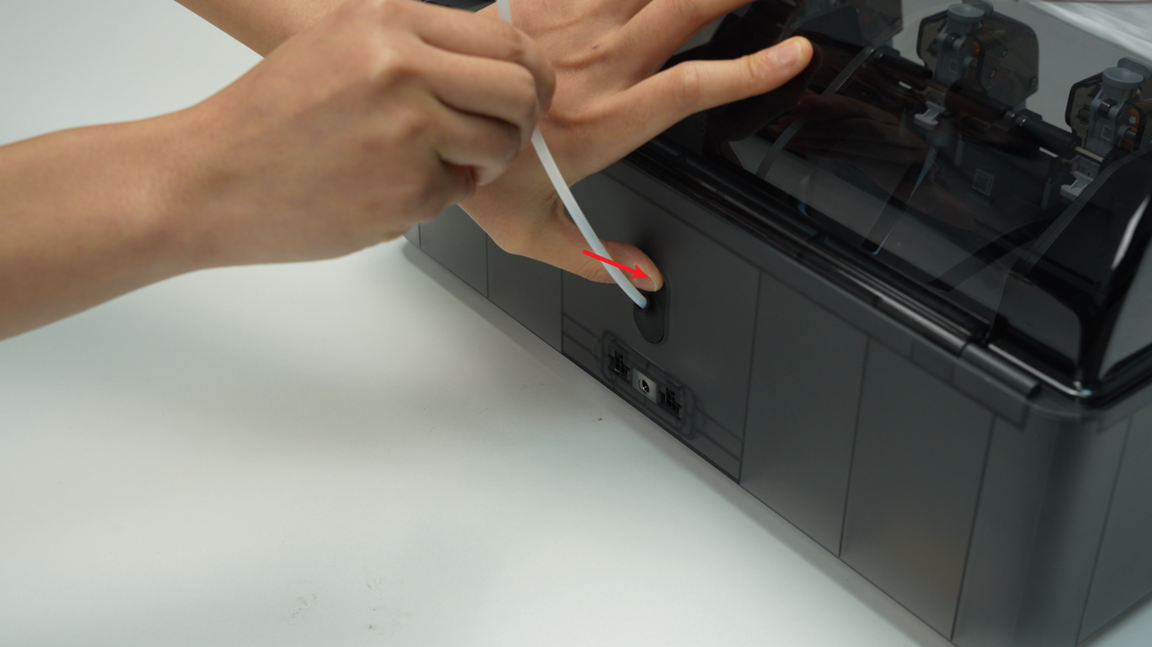

Verifique que el soporte de silicona del tubo PTFE esté alineado con el agujero de filamento de la unidad de hub de filamento, y empuje el tubo PTFE desde la parte trasera del AMS. Después de la instalación, tire del tubo PTFE para confirmar que está fijado.

Calibración

Conecte el cable de alimentación, conecte el AMS a la impresora, encienda la alimentación y comience a usar el AMS para cargar filamentos mediante la operación en la pantalla. Si se completa la carga y no aparecen mensajes de error durante todo el proceso de carga, el reemplazo fue exitoso.

De lo contrario, verifique todas las conexiones e intente nuevamente. Si el problema persiste, póngase en contacto con el equipo de servicio de Bambu Lab para obtener asistencia adicional.
