Modelos de impresoras aplicables
AMS 2 Pro (en adelante denominado AMS)

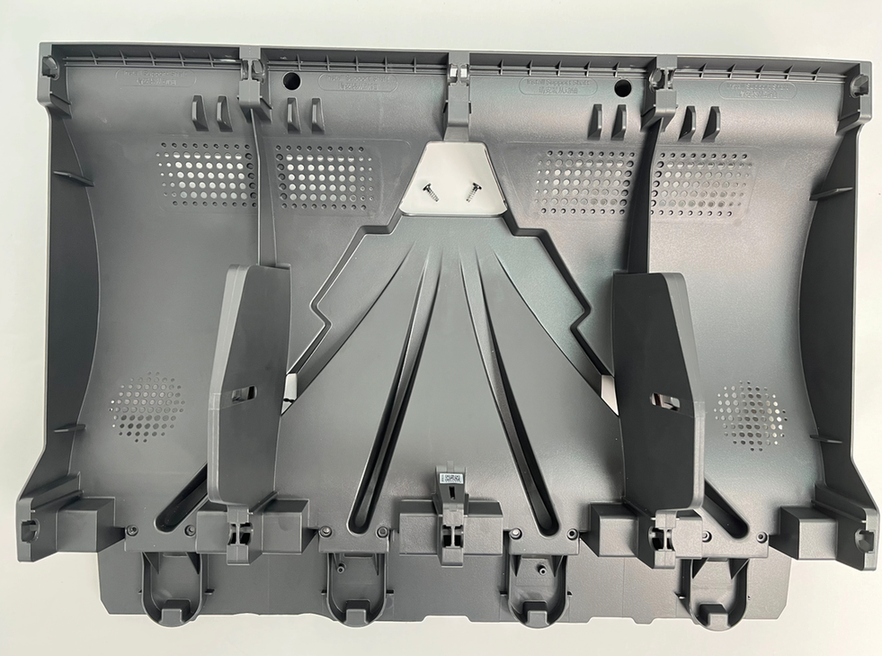

Marco principal del AMS 2 Pro

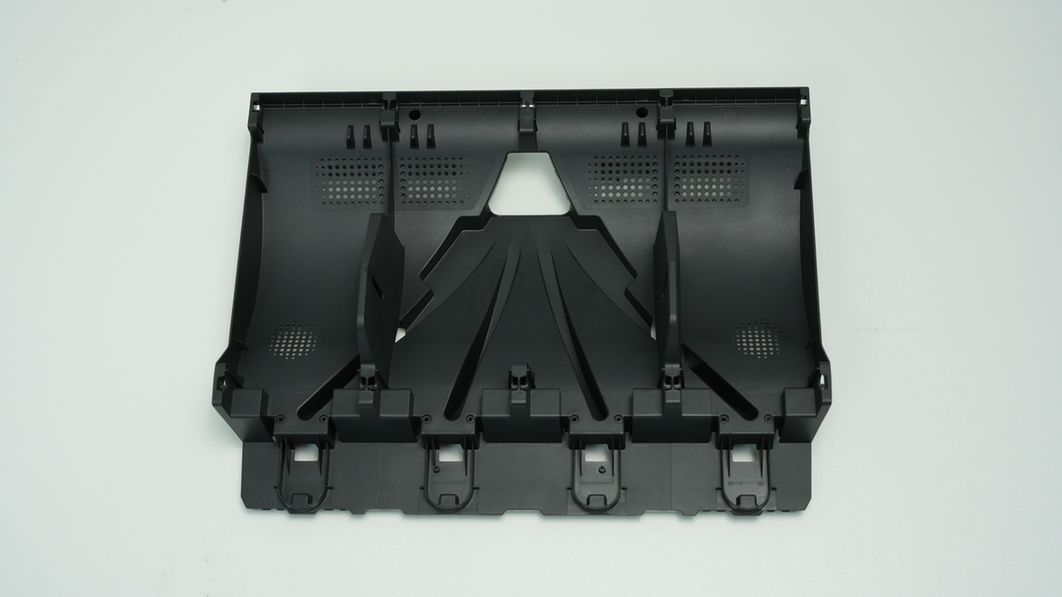

El marco principal del AMS es una pieza moldeada por inyección instalada dentro del AMS, y los componentes principales del AMS se instalan en este marco principal.
¿Cuándo utilizar?
Cuando el marco principal del AMS sufre daños físicos que afectan su funcionalidad, debe reemplazarse.
Herramientas y materiales necesarios
-
Nuevo marco principal del AMS 2 Pro Comprar aquí
-
Llave Allen H2.0
-
Llave Allen H1.5
-
60 minutos
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los electrónicos de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto a su problema y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.

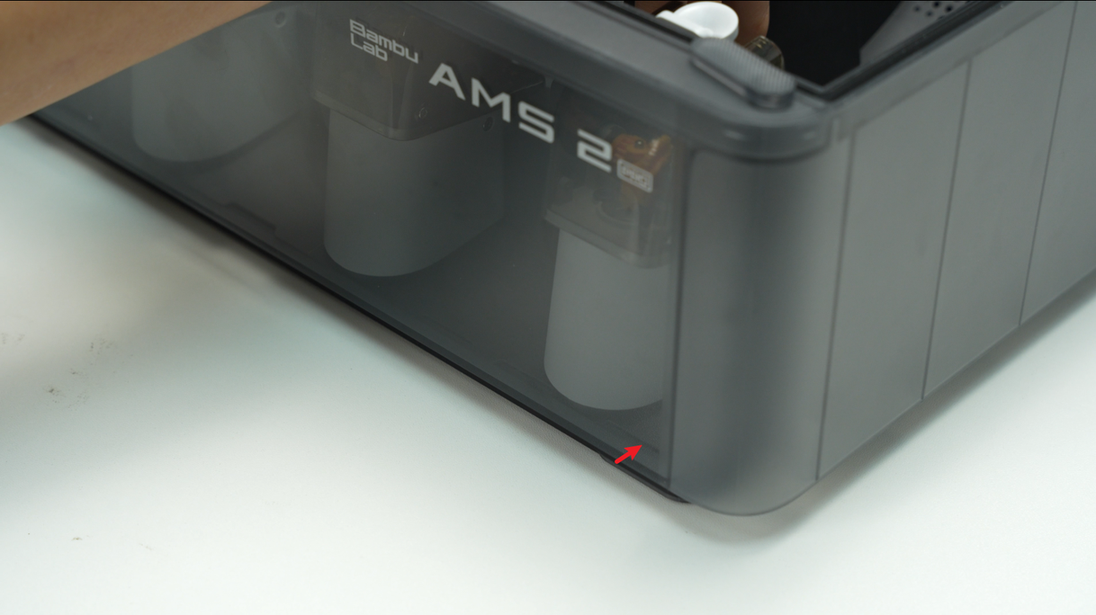

Antes de comenzar, asegúrese de que el AMS esté desconectado de la impresora.
Guía de desmontaje

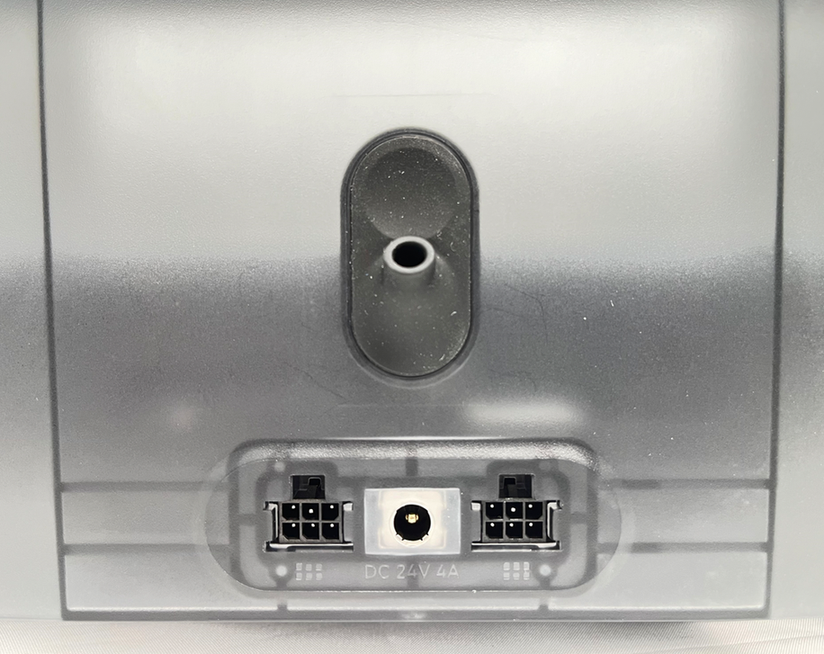

Paso 1 - Retirar el tubo PTFE en la parte trasera del AMS

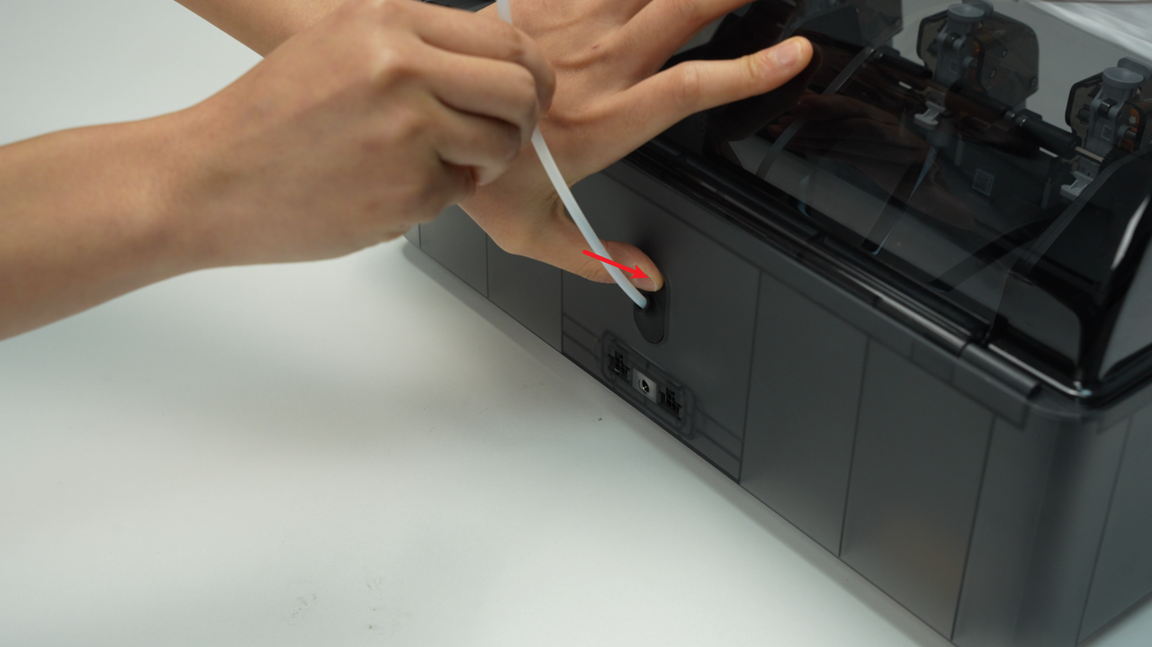

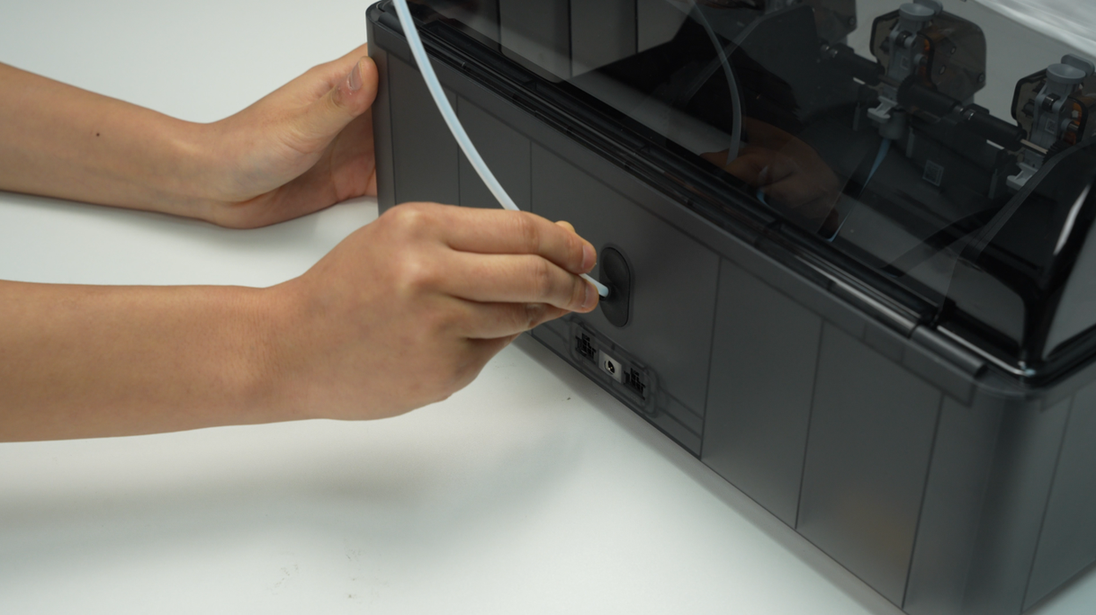

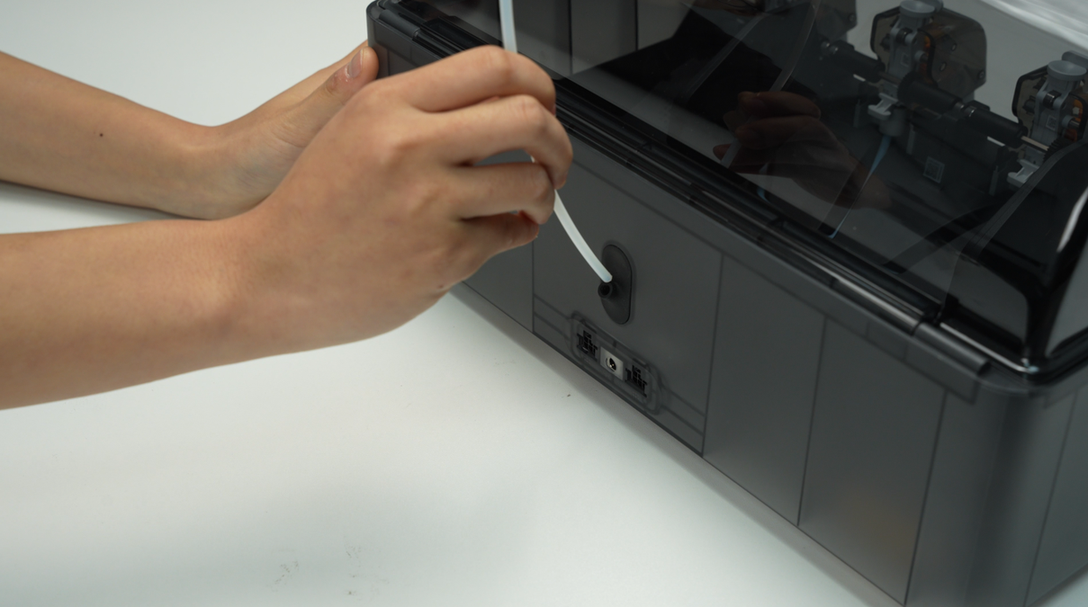

Presione el botón de liberación del tubo PTFE desde la parte trasera del AMS para desbloquear el acoplamiento, luego extraiga el tubo PTFE desde la parte trasera del AMS.

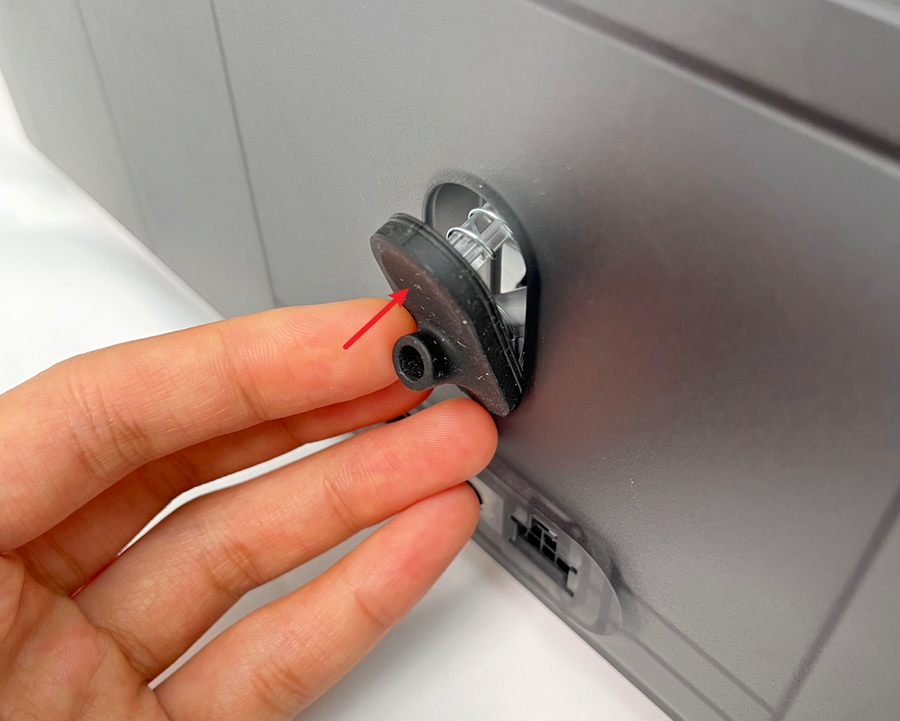

Paso 2 - Extraer el botón de liberación del tubo PTFE

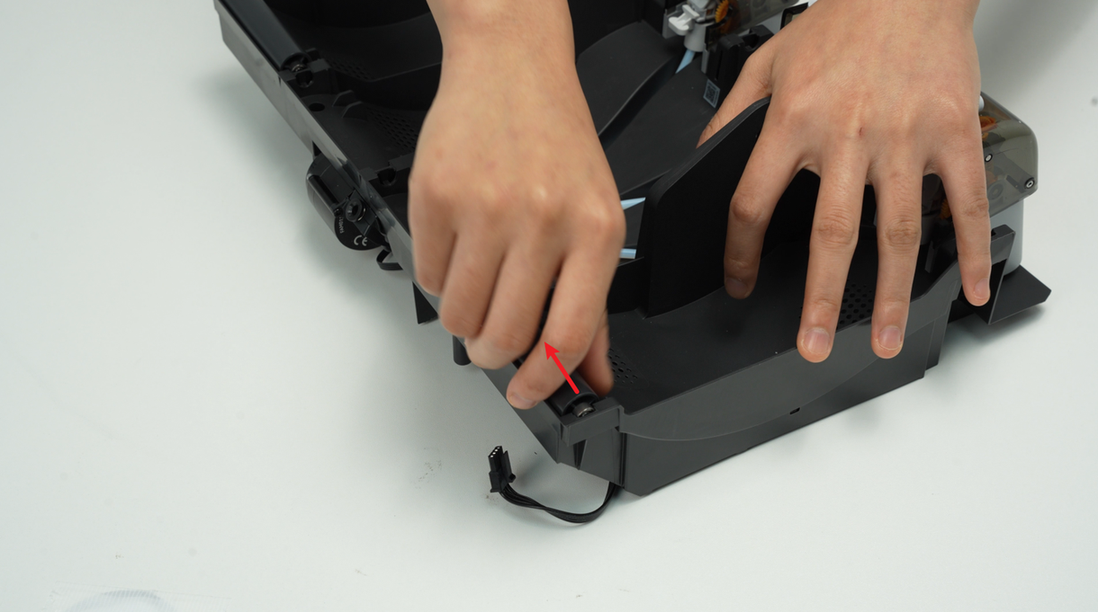

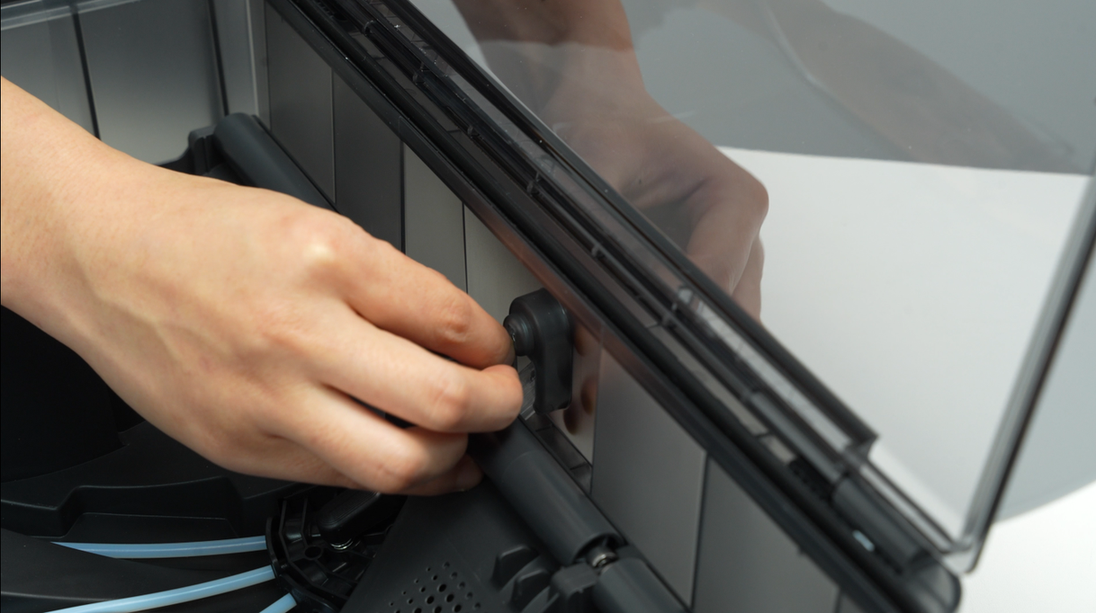

Apretar la abrazadera desde el interior de la cubierta inferior para que el botón de liberación del tubo PTFE se abra automáticamente, luego extraiga el botón de liberación del tubo PTFE desde la parte trasera del AMS.
Al apretar la abrazadera, use la otra mano para sostener el tubo PTFE desde la parte trasera del AMS para liberar el interruptor y evitar que el muelle salga y se pierda.
Paso 3 - Retirar el conjunto del marco principal del AMS

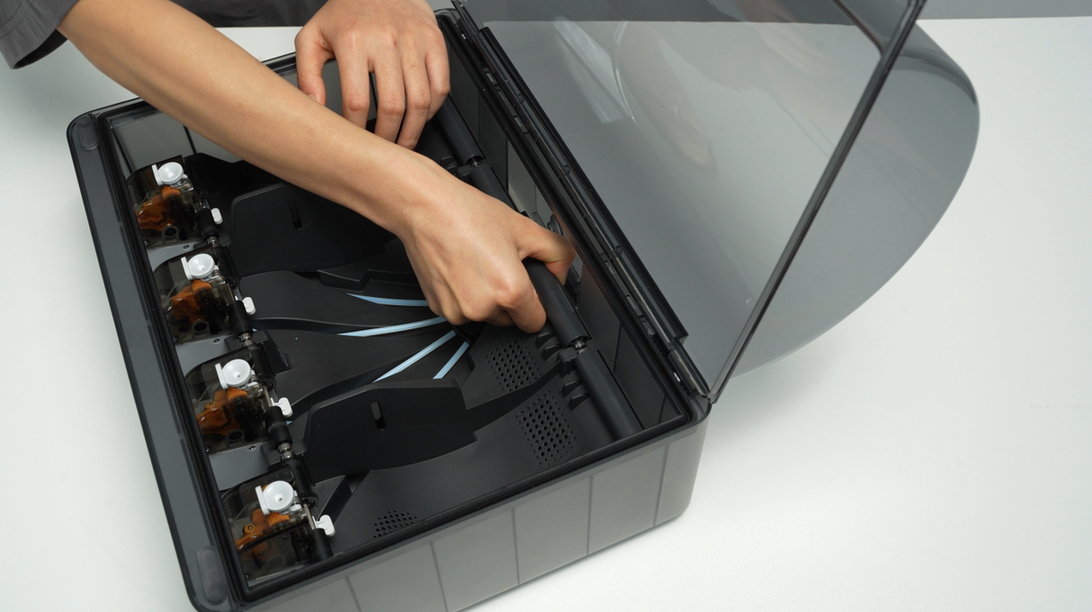

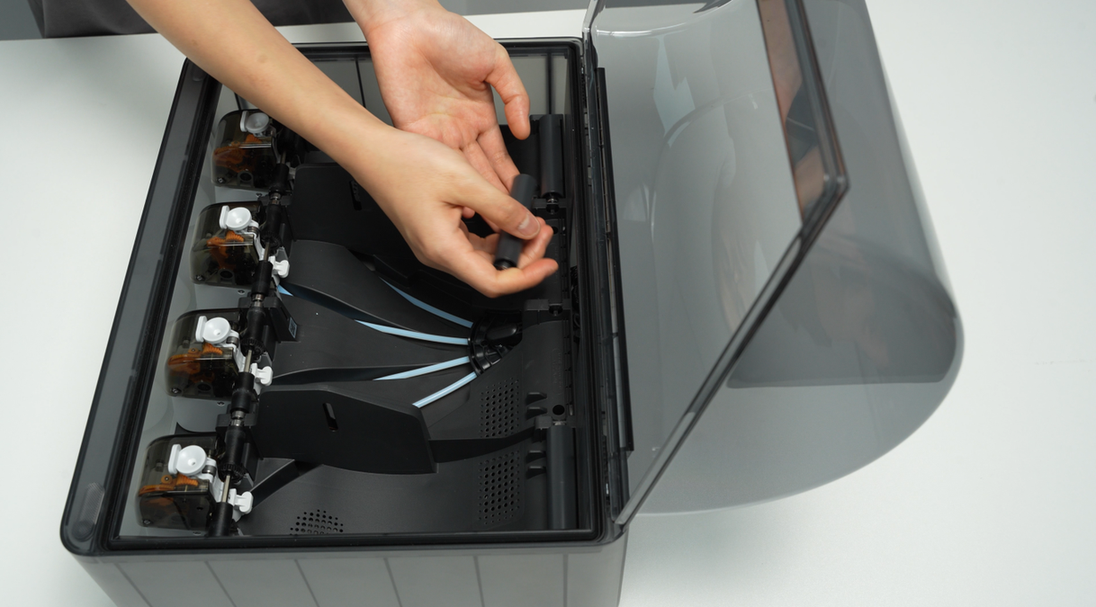

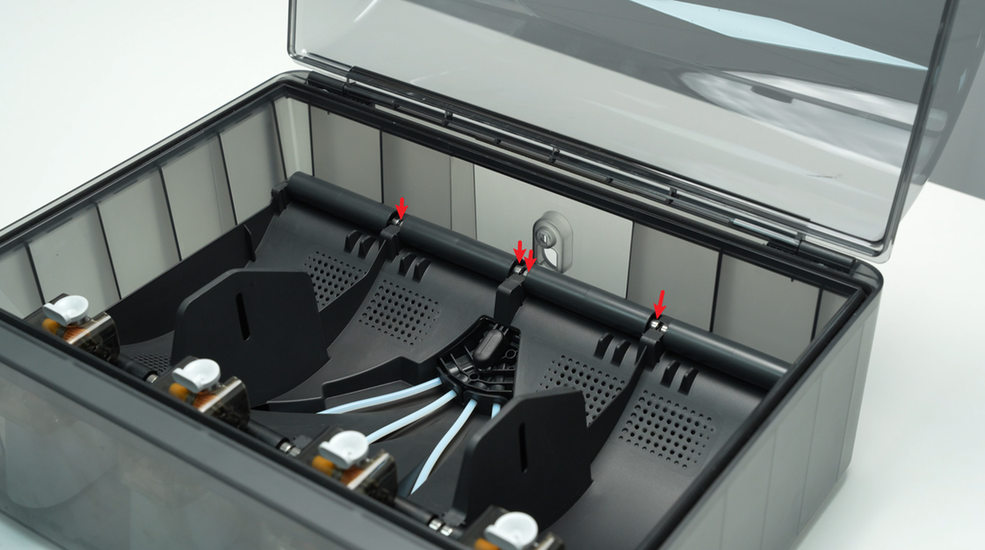

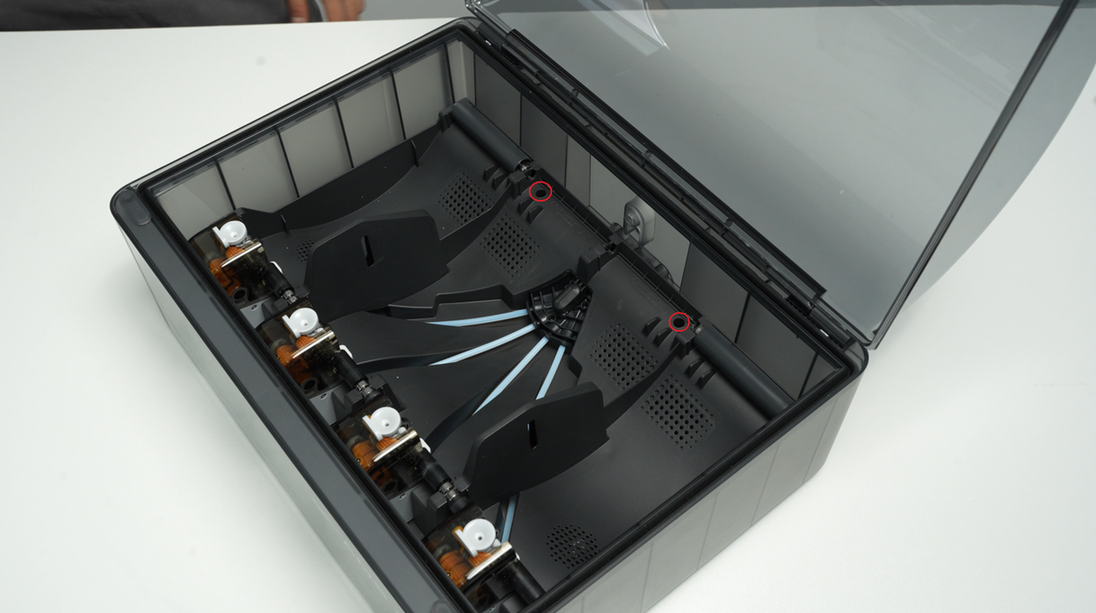

Retire el conjunto de soporte de husillo accionado de los dos huecos centrales para exponer los dos agujeros de tornillo. Al retirar el soporte de husillo, tenga cuidado con los rodamientos en ambos extremos para evitar perderlos.

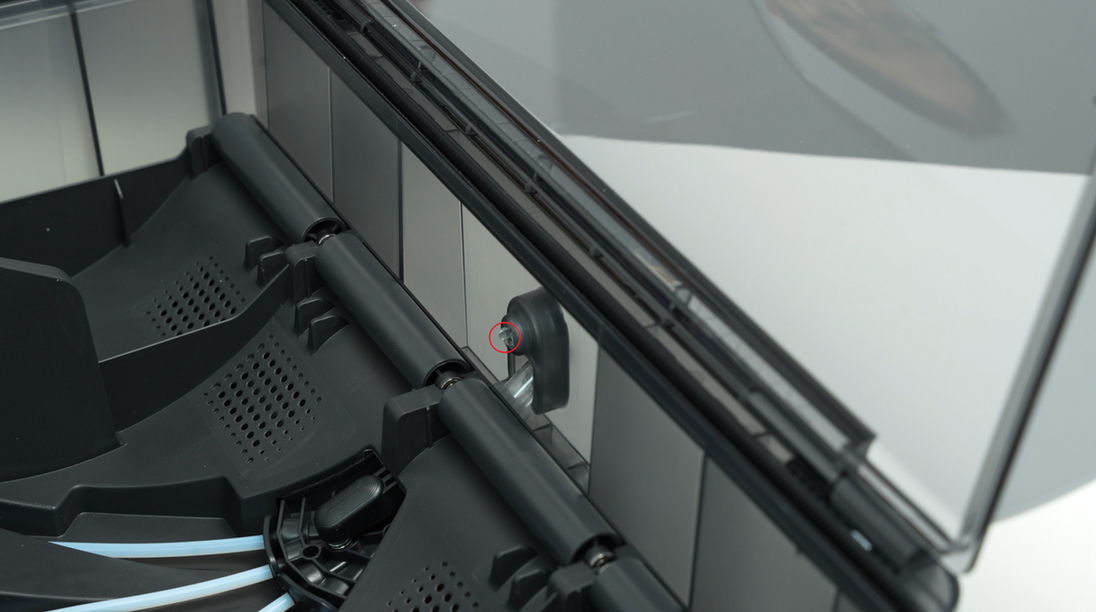

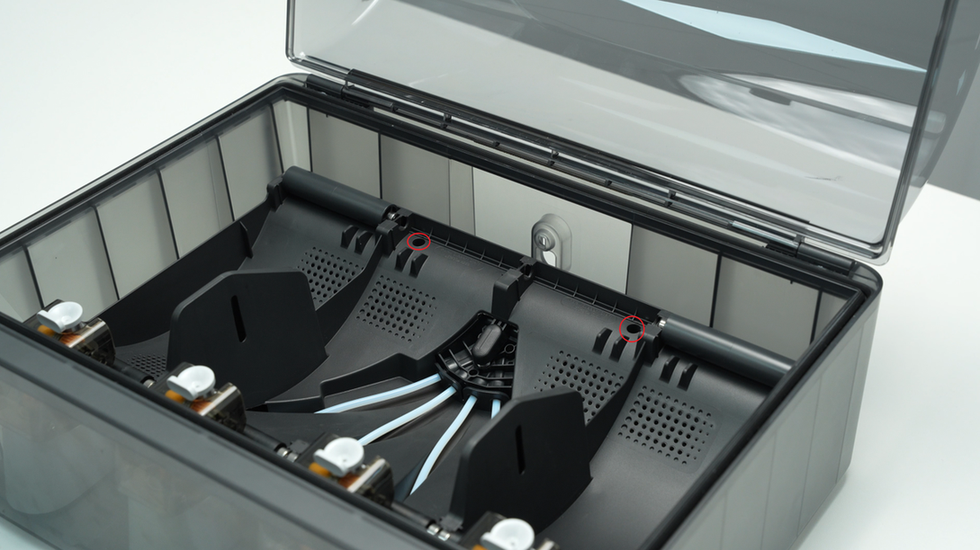

Retire los dos tornillos A que fijan el marco principal del AMS.

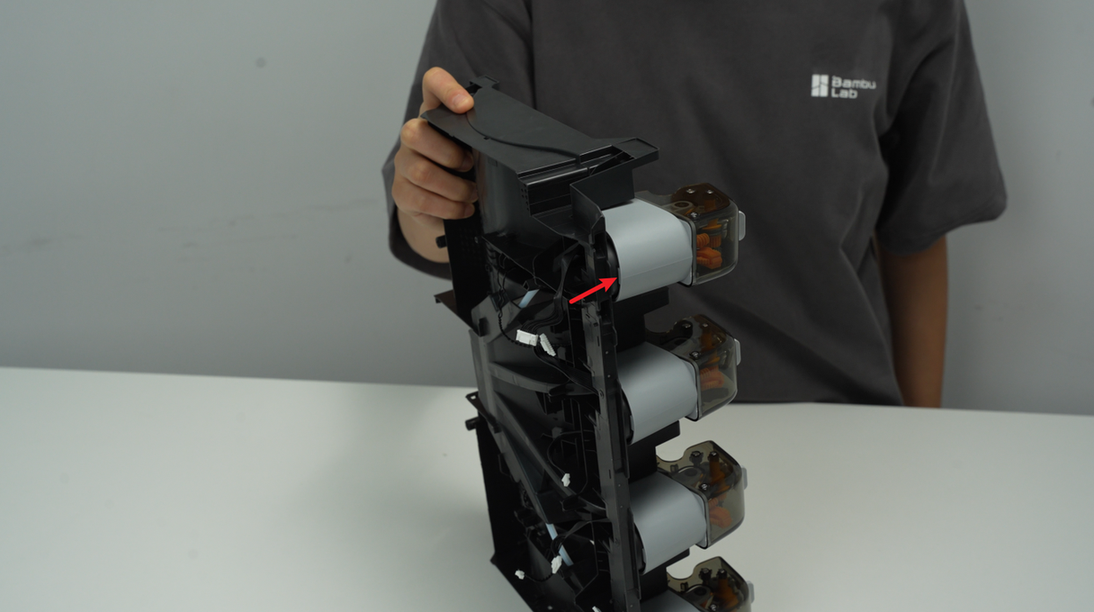

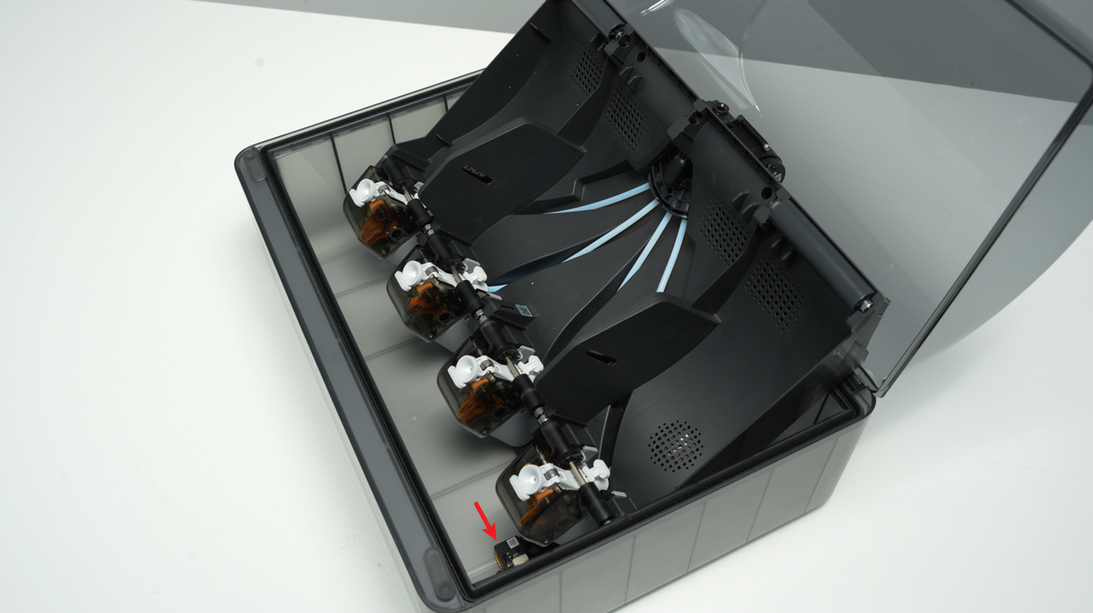

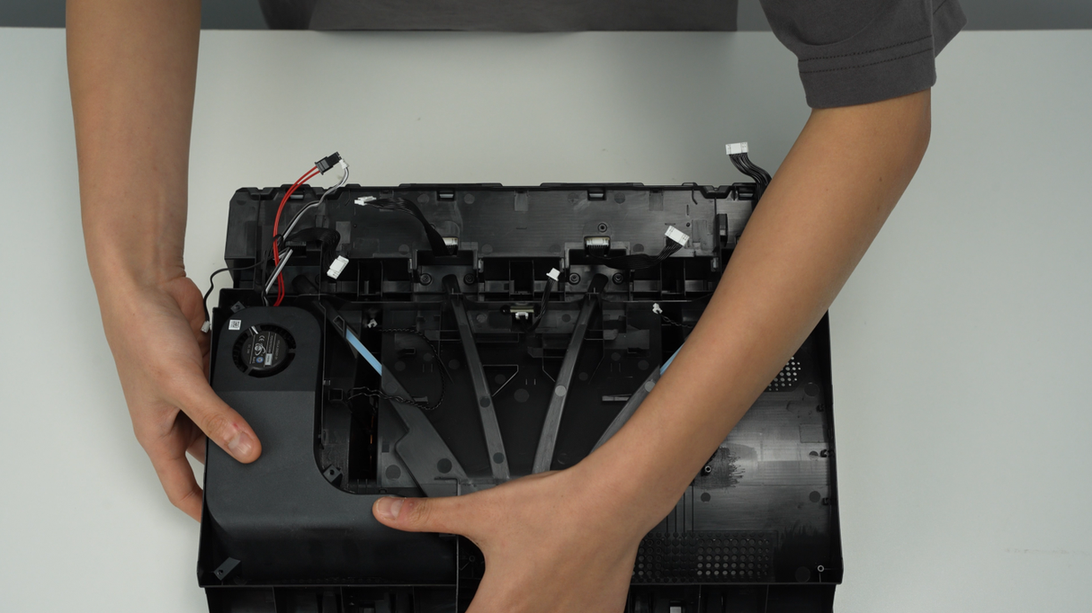

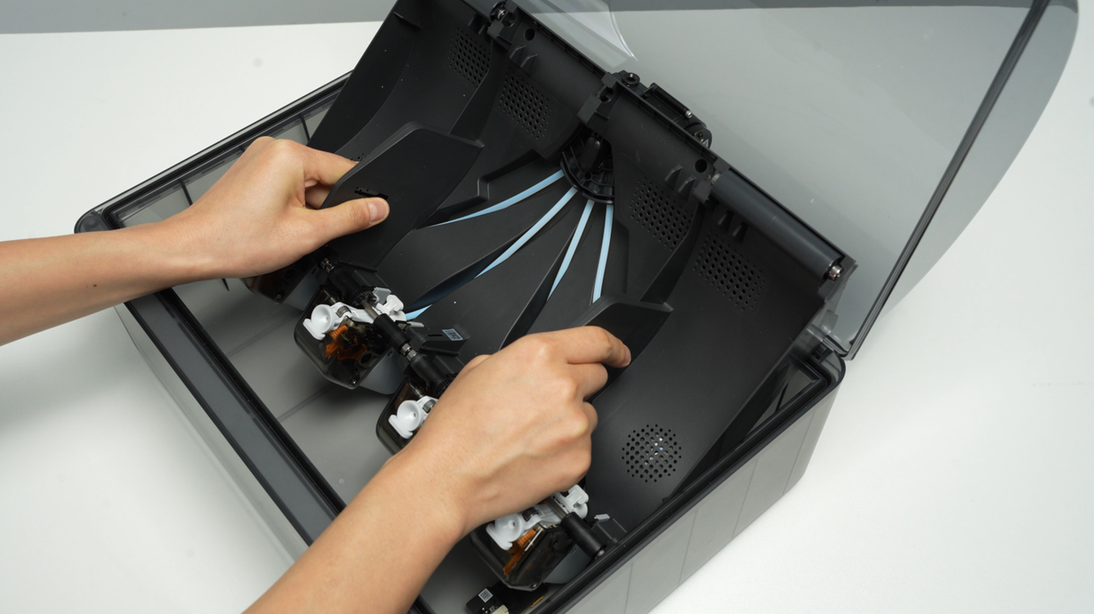

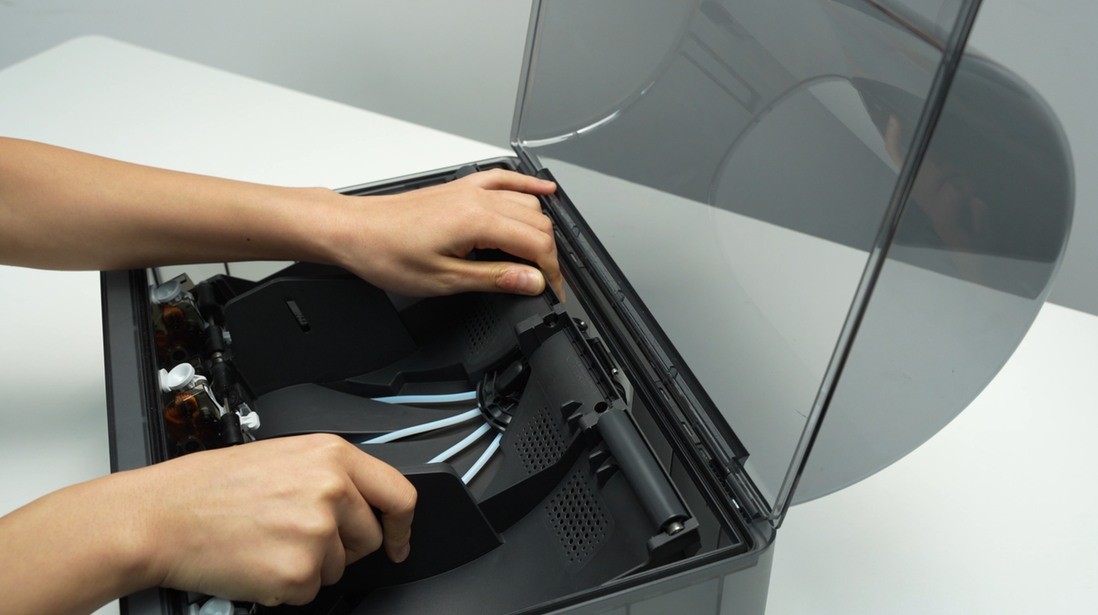

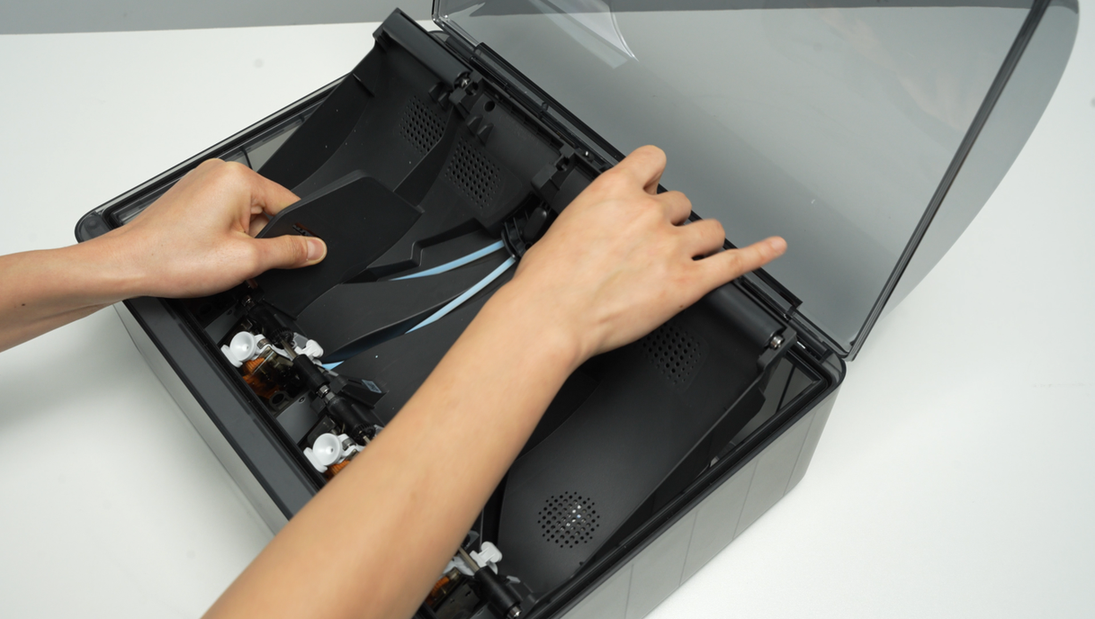

Levantar completamente la parte trasera del marco principal y colocarlo verticalmente sobre la cubierta inferior del AMS. Tenga en cuenta que hay cables conectados, por lo que no debe operar con violencia. Al levantar, se recomienda levantar primero la parte frontal del marco principal, luego empujarlo hacia adelante para hacer espacio para la parte trasera del marco.
Al colocar el marco principal del AMS verticalmente, evite los componentes electrónicos del ventilador para prevenir que se aplasten.

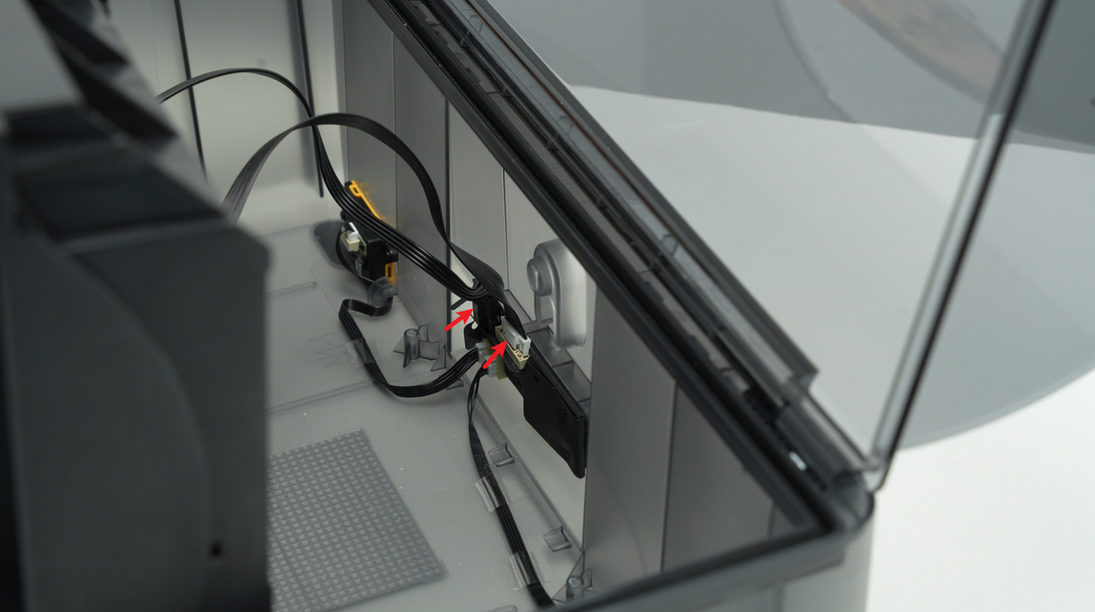

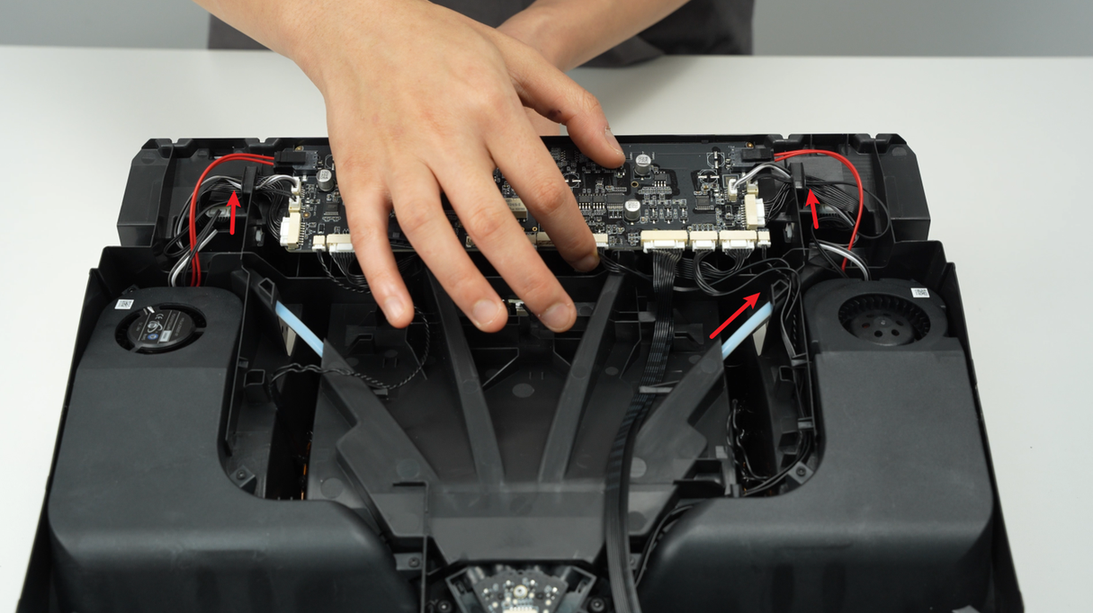

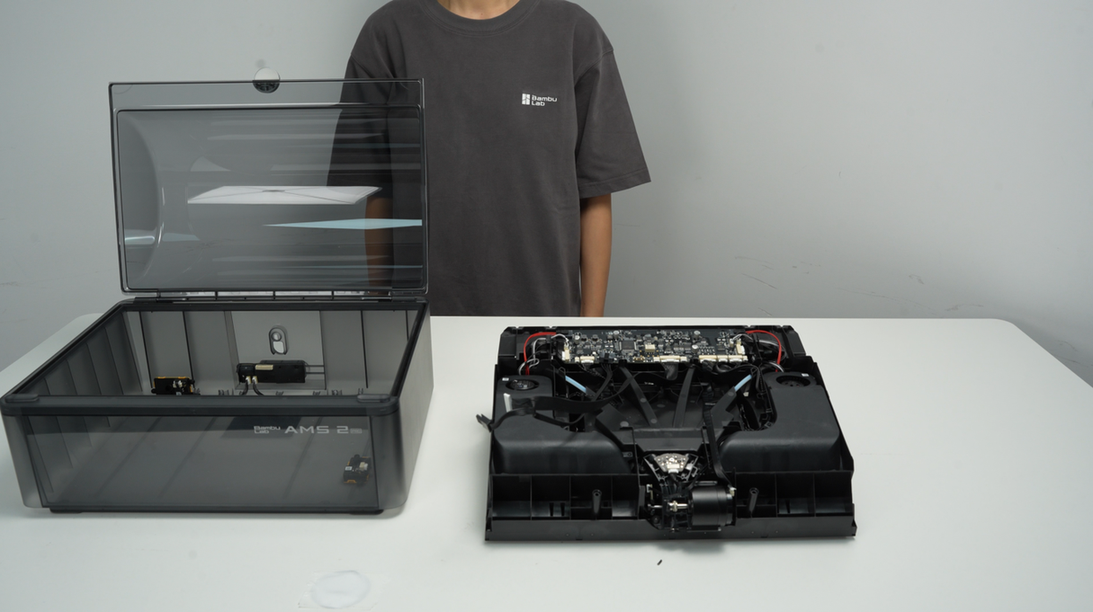

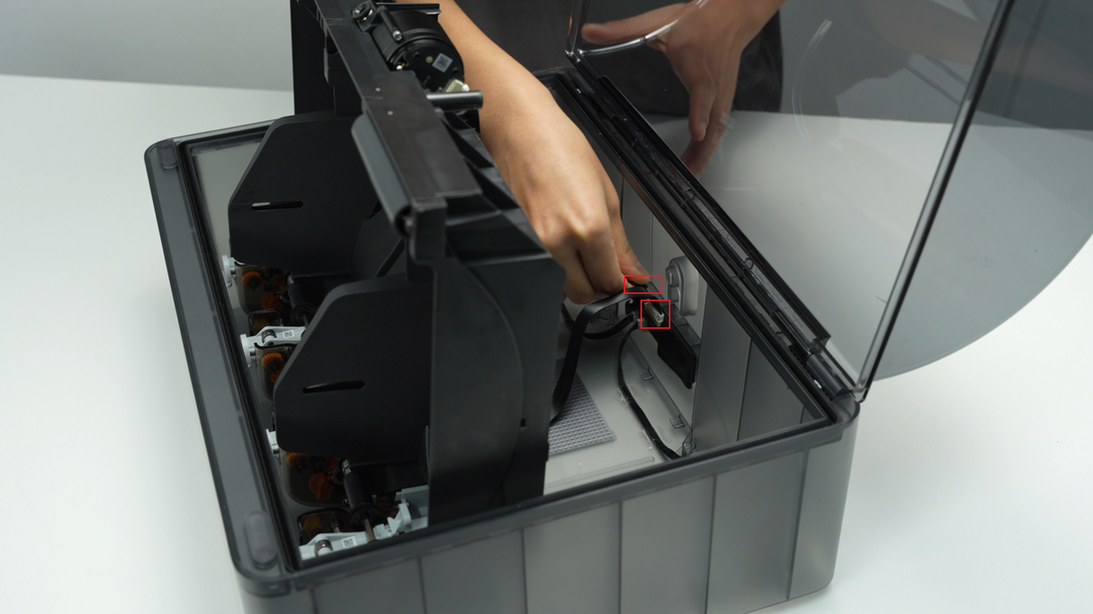

Desbloquear la abrazadera, desconectar el cable de señal y el cable de alimentación en la placa de alimentación del AMS, y extraer el conjunto del marco principal del AMS como un todo.
Paso 4 - Retirar los conjuntos de soporte y desbloquear los tubos PTFE

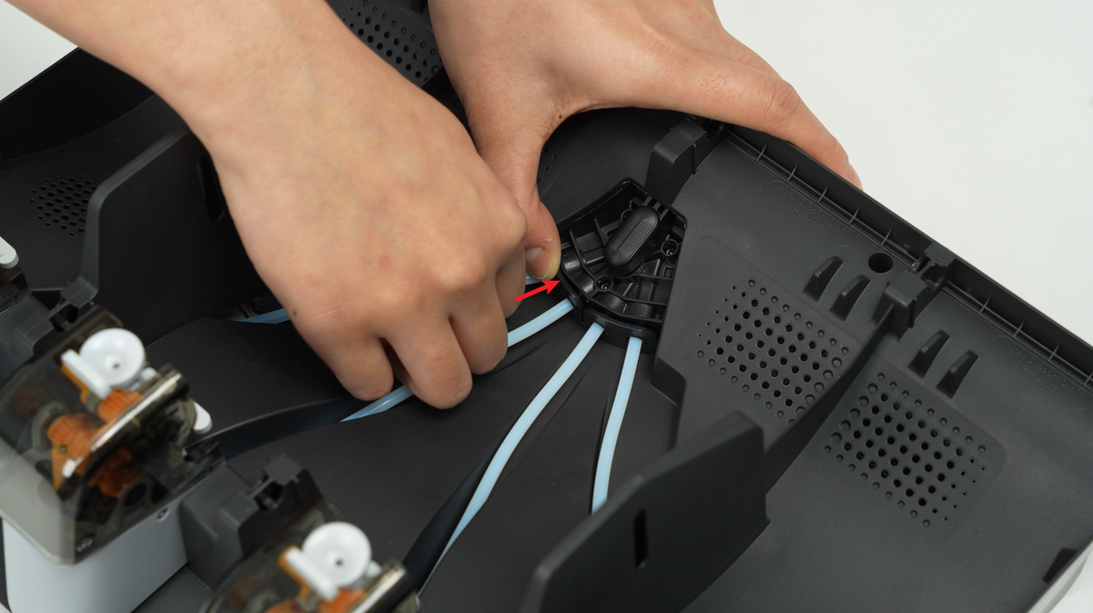

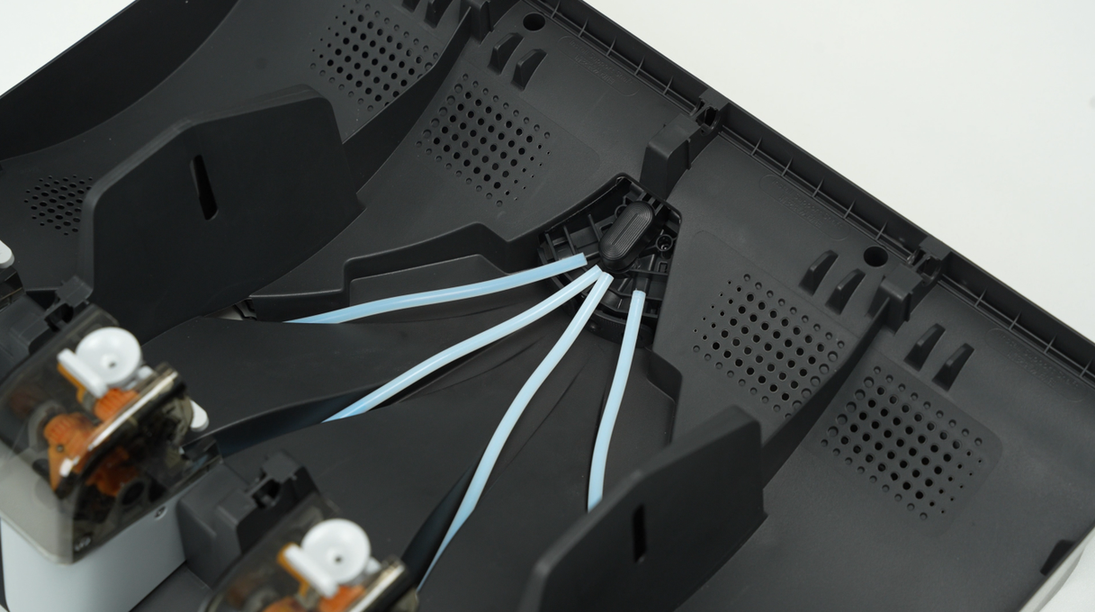

Retire los 4 conjuntos de soporte de husillo activo del marco principal del AMS y los 2 conjuntos de soporte de husillo accionado restantes. Desbloquear el soporte del hub de filamento y desconectar los 4 tubos PTFE del hub de filamento.

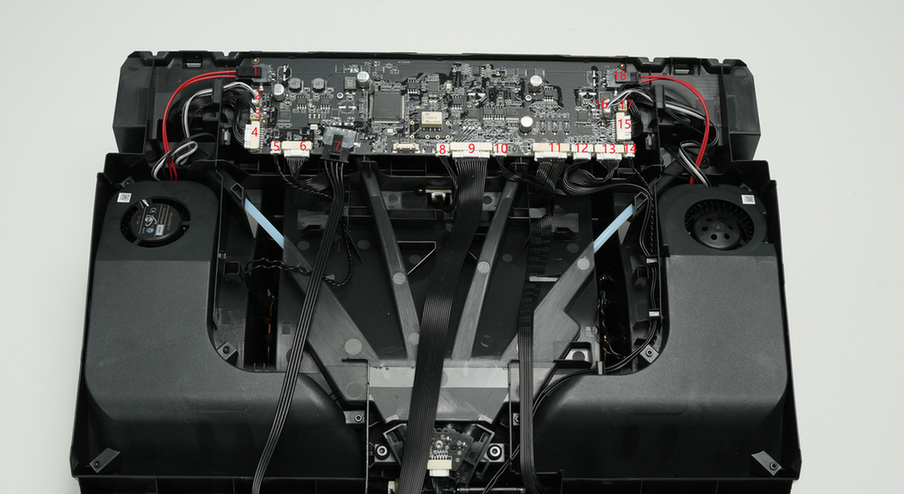

Paso 5 - Desconectar 18 cables de la placa principal del AMS
Paso 6 - Retirar la placa principal

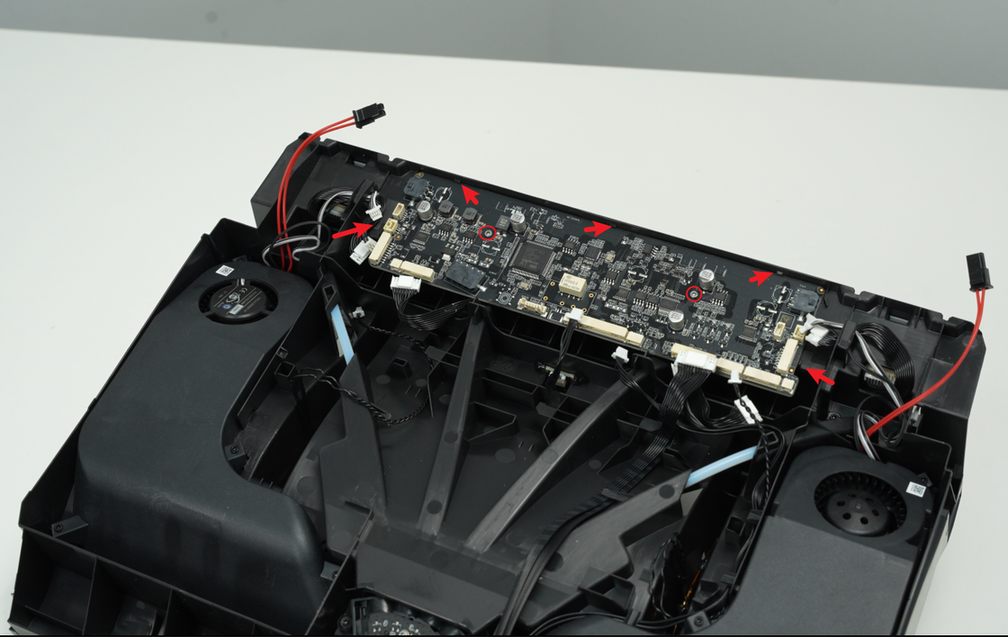

La placa principal del AMS está fijada por 2 tornillos B y 5 abrazaderas.

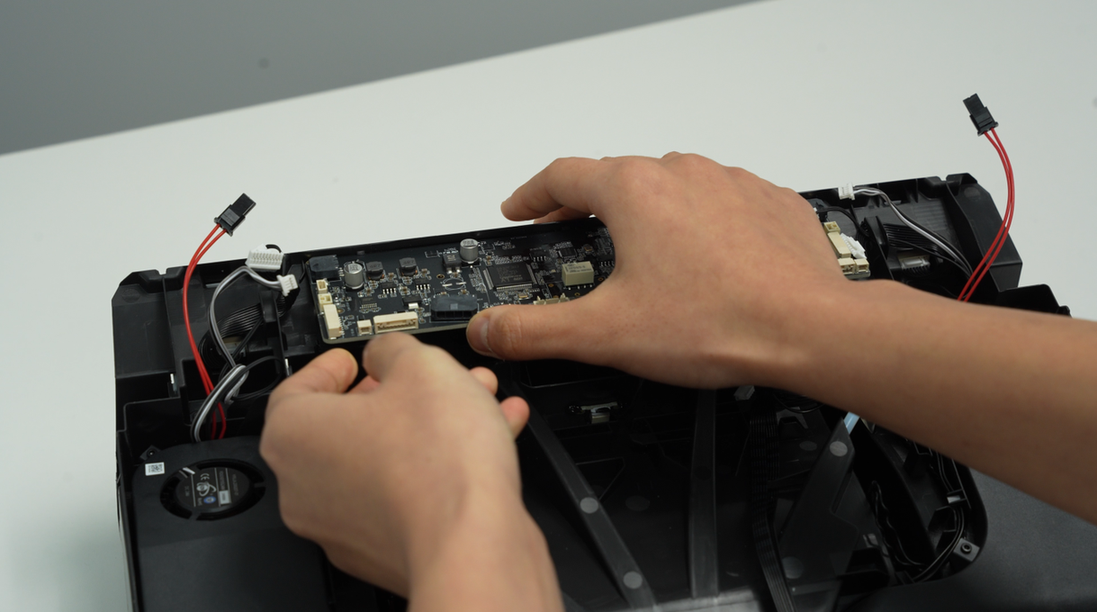

Después de retirar los 2 tornillos, tire suavemente hacia afuera la abrazadera más a la izquierda, levante la placa principal del AMS desde la parte inferior y retire la placa principal del AMS.
Paso 7 - Retirar el hub de filamento

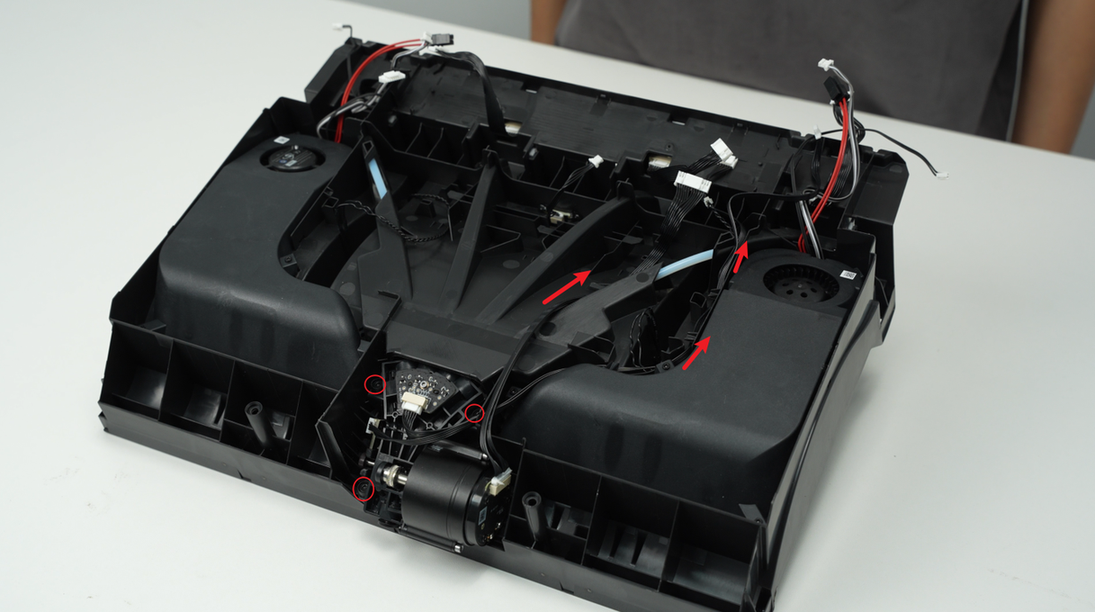

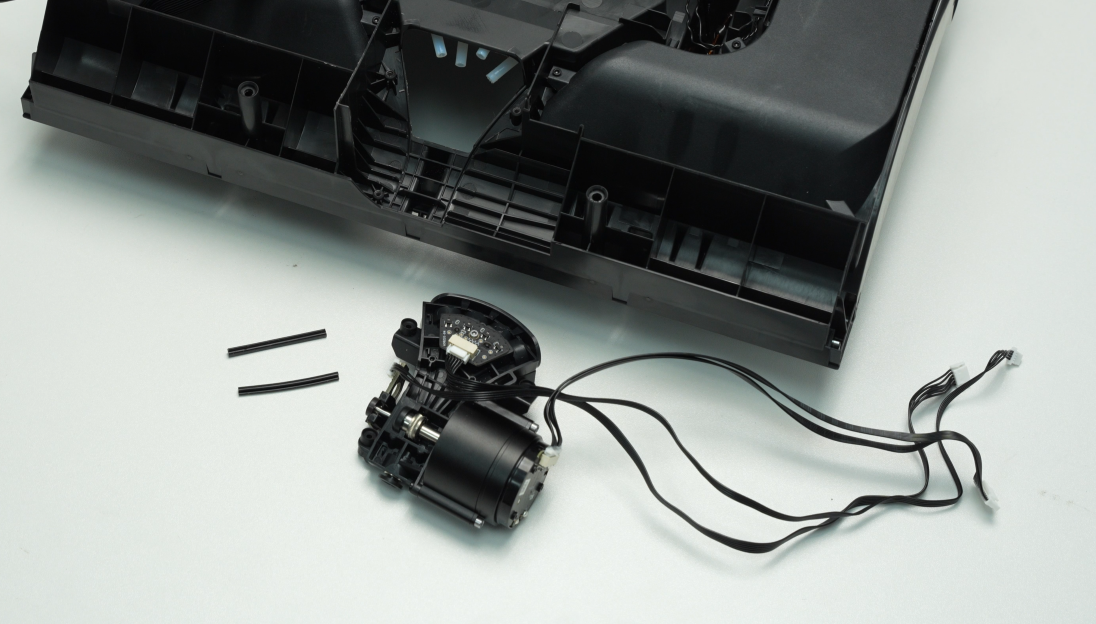

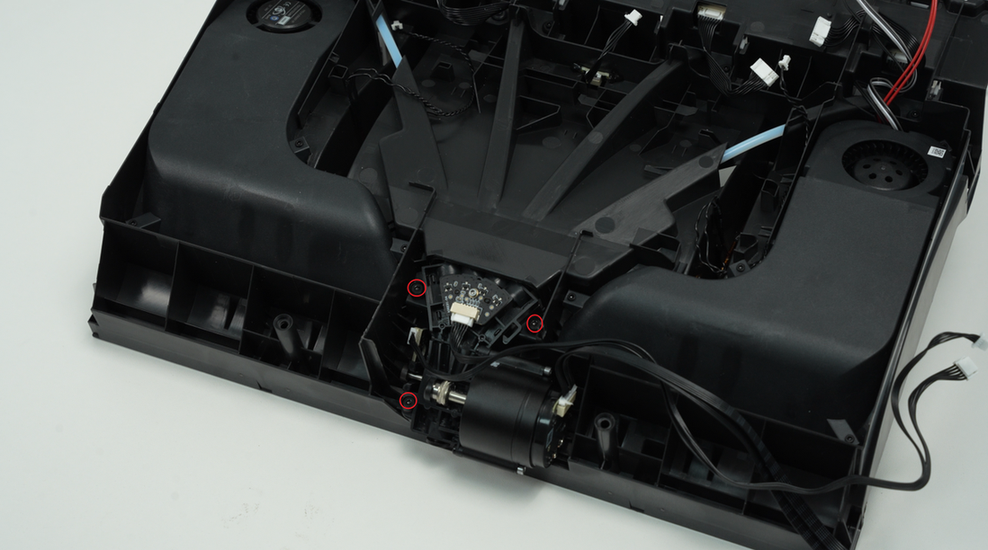

Suelte los 3 cables del hub de filamento de las abrazaderas, retire los 3 tornillos C, retire el hub de filamento y guarde cuidadosamente la tira de silicona antichoque del hub de filamento para evitar perderla.
Paso 8 - Retirar las unidades secadoras izquierda y derecha

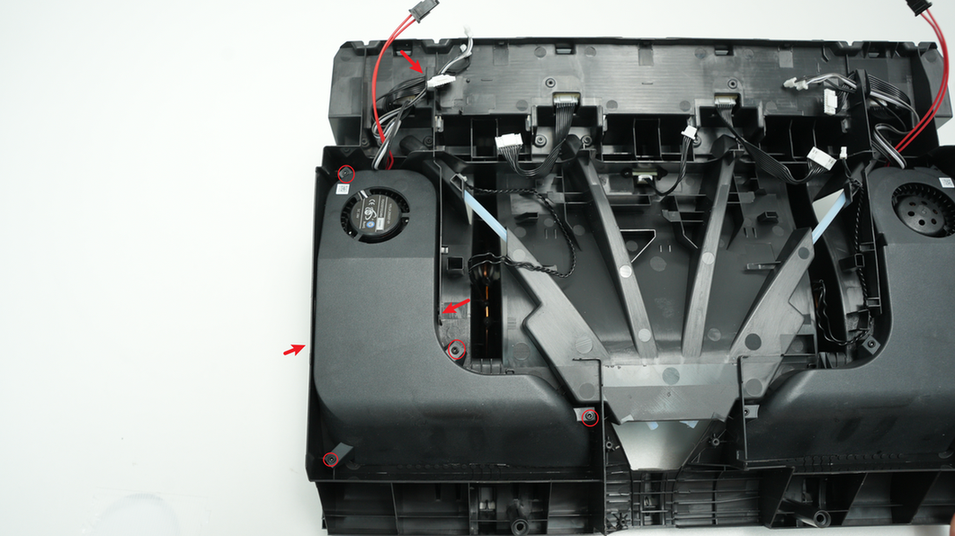

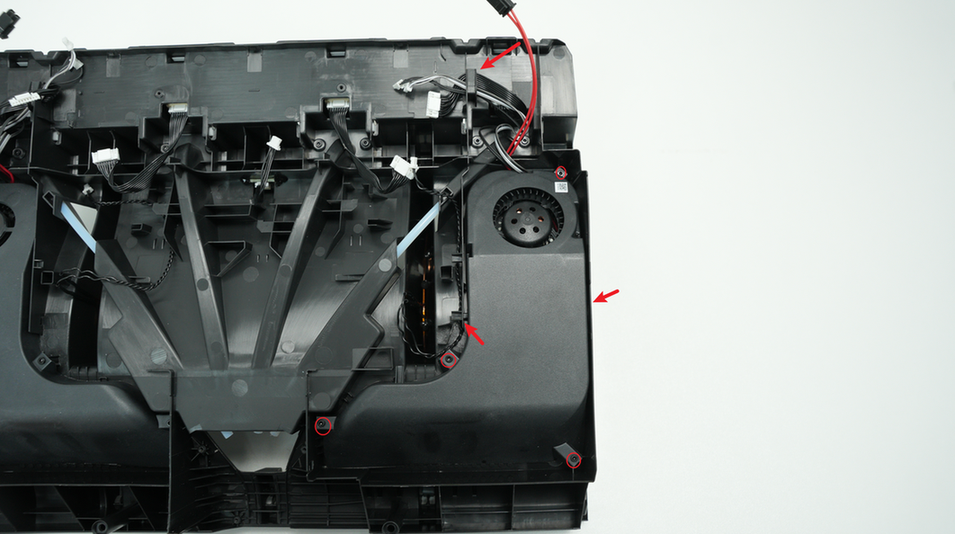

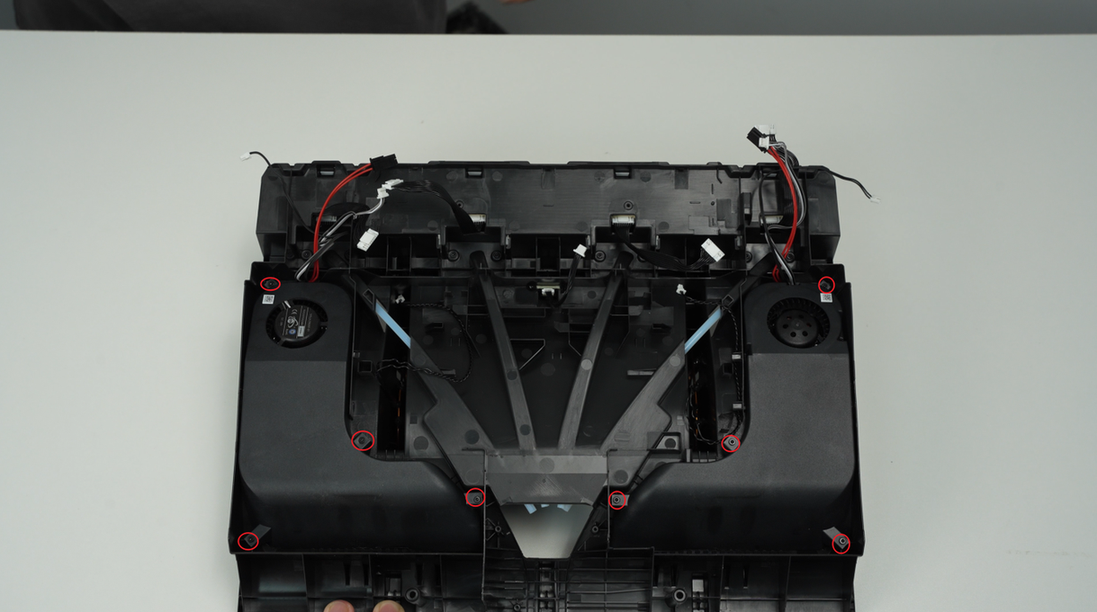

Un conducto de aire está fijado por 4 tornillos y 2 abrazaderas. Extraiga los cables del canal de cables, retire los 4 tornillos D, levante las 2 abrazaderas y retire la unidad secadora.

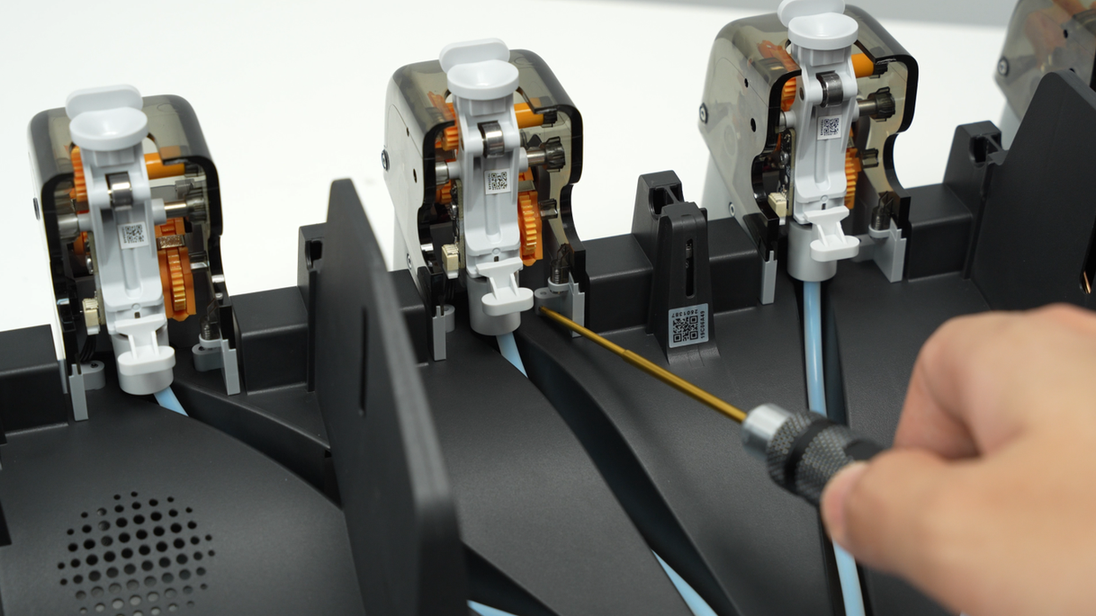

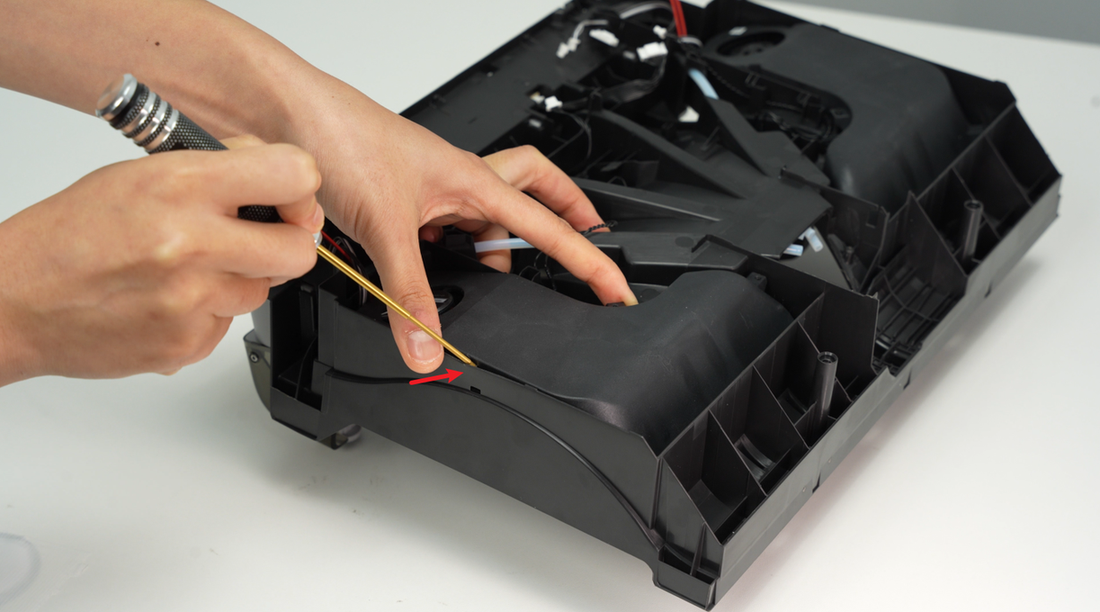

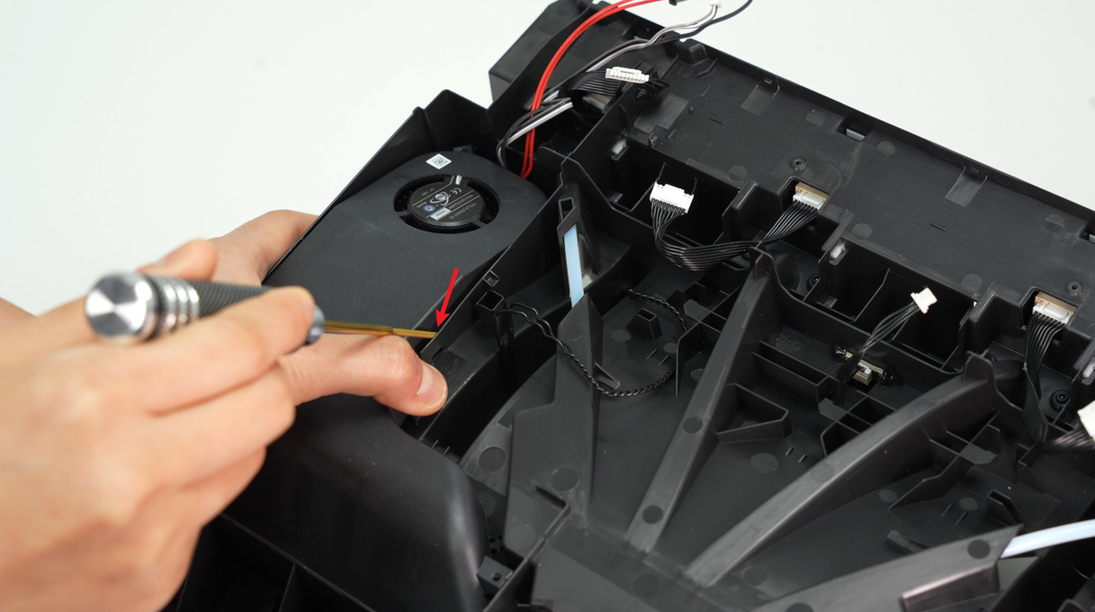

Después de retirar los 4 tornillos D, debe usar una llave Allen H1.5 para levantar el marco plástico cerca de la abrazadera para desbloquear las 2 abrazaderas del conducto de aire. Se recomienda levantar primero la abrazadera cerca de la bobina RFID. Después de levantarla, levante la unidad secadora con las manos, levante la otra abrazadera y luego retire la unidad secadora.
Paso 9 - Retirar 4 unidades de alimentación

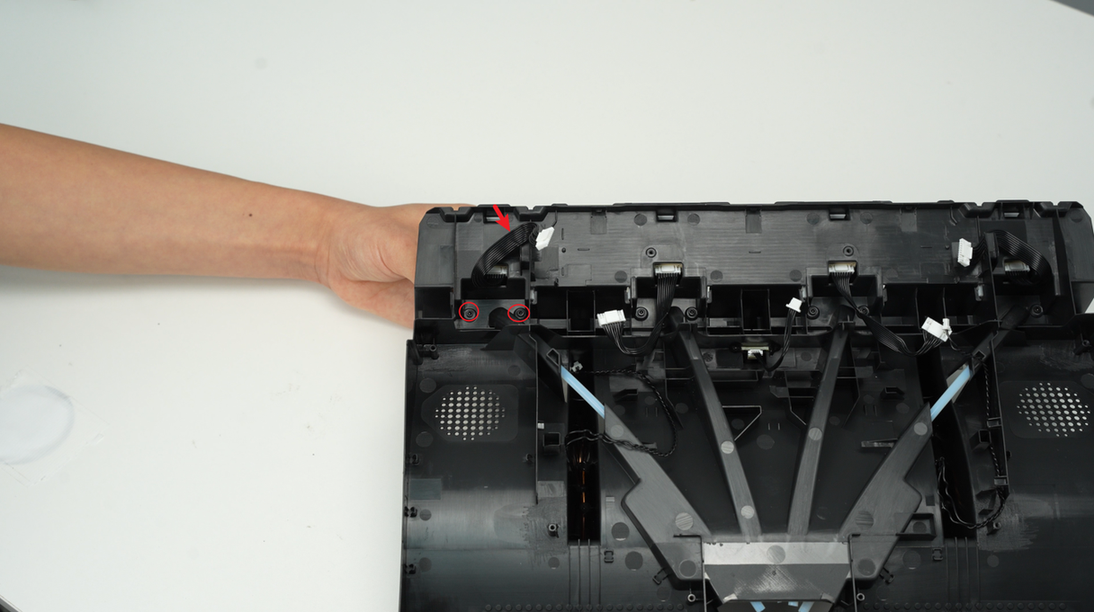

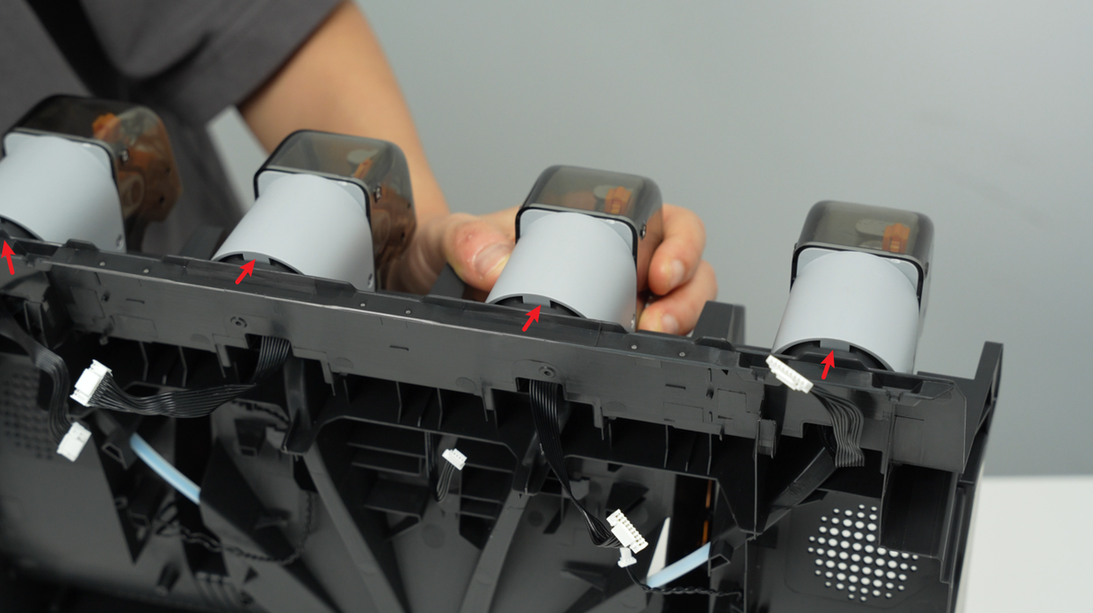

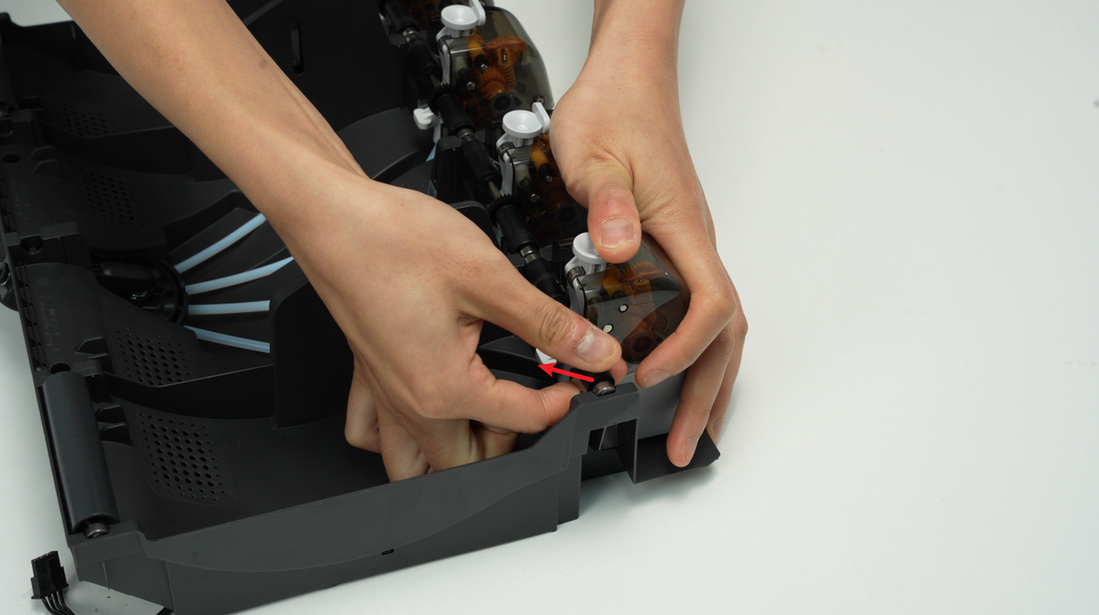

Una unidad de alimentación está fijada por 2 tornillos y 1 abrazadera. Extraiga los cables del canal de cables, retire los 2 tornillos D, mueva la unidad de alimentación hacia adelante, suelte la abrazadera frontal y retire la unidad. Retire las otras 3 unidades de alimentación de la misma manera.
Guía de montaje
Paso 1 - Instalar 4 unidades de alimentación

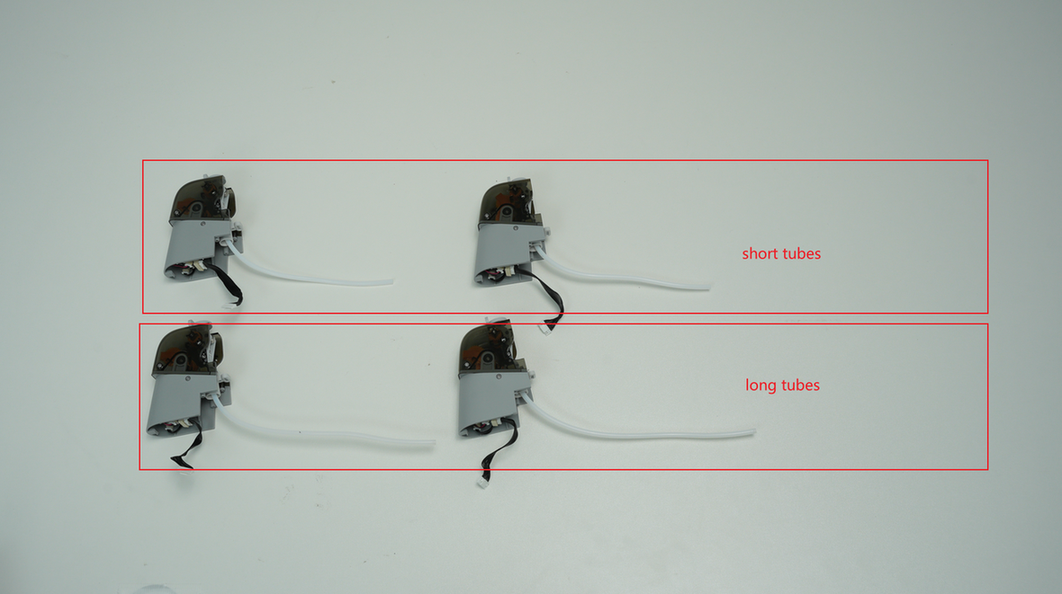

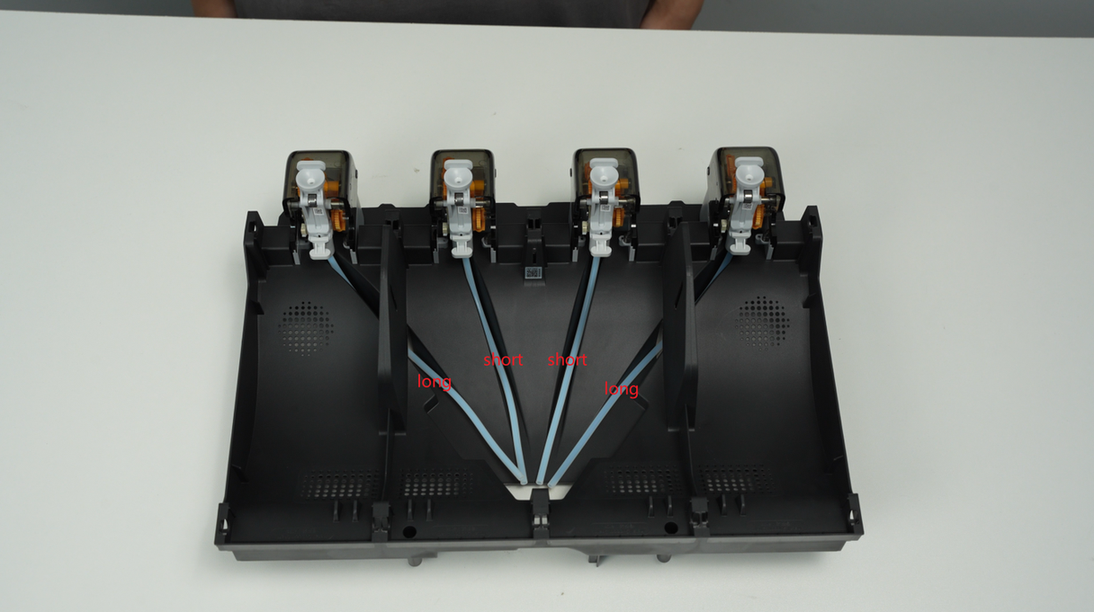

Los tubos que conectan las unidades de alimentación de los huecos 1 y 4 son largos, y los tubos de los huecos 2 y 3 son cortos.

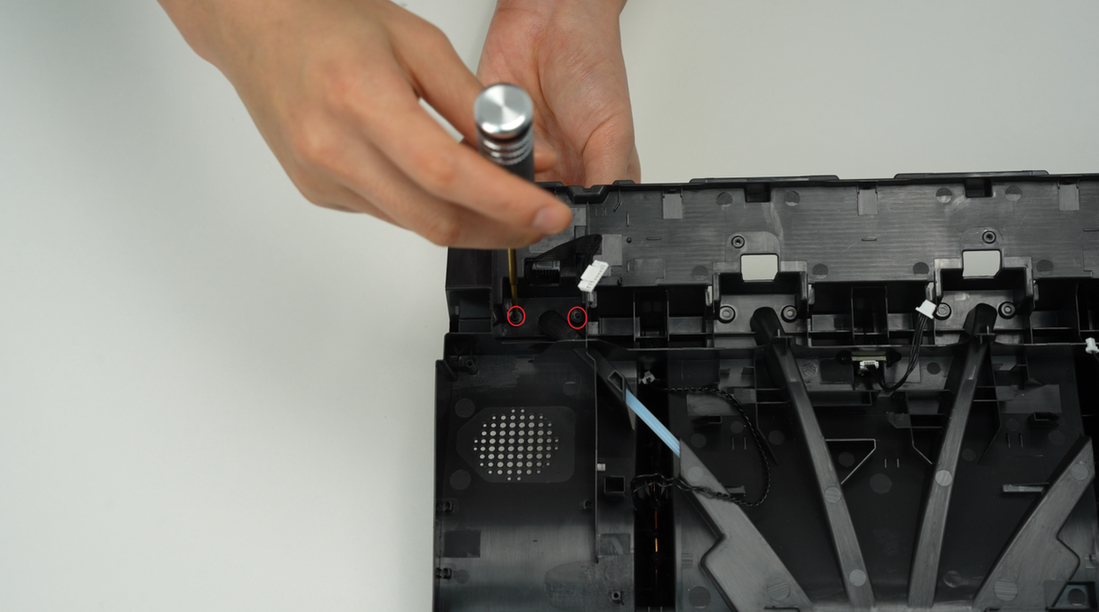

Seleccione la unidad de alimentación con la longitud correcta del tubo PTFE, pase el cable por el agujero hacia el lado de la placa principal del AMS, pase el tubo PTFE desde el surco del tubo en la superficie superior hacia el hub de filamento, instale la unidad de alimentación en su lugar y apriete los 2 tornillos D para fijarla. Instale las otras 3 unidades de alimentación de la misma manera.

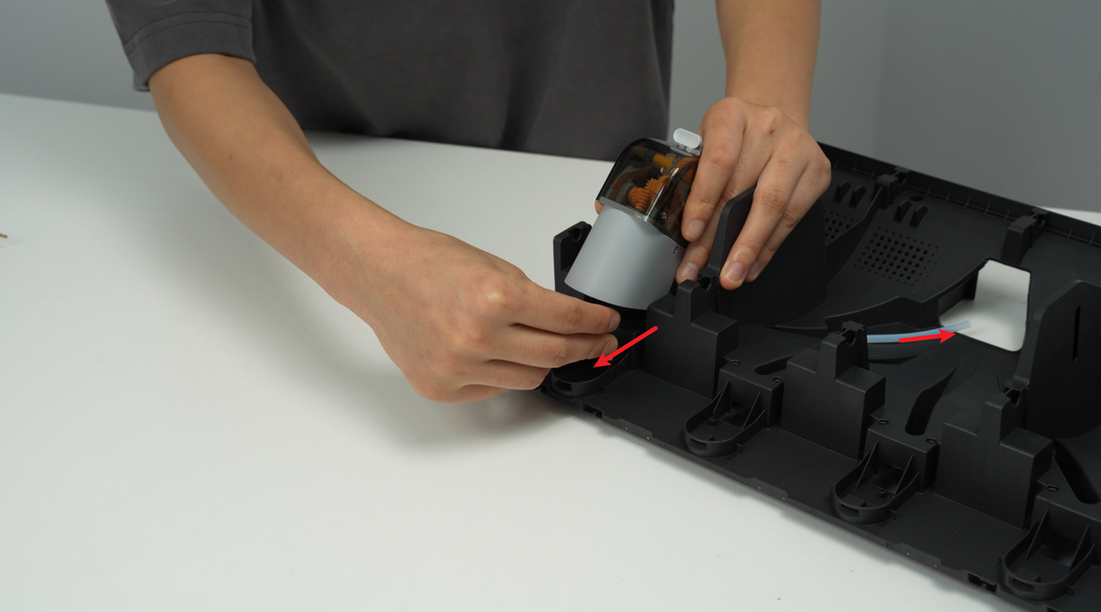

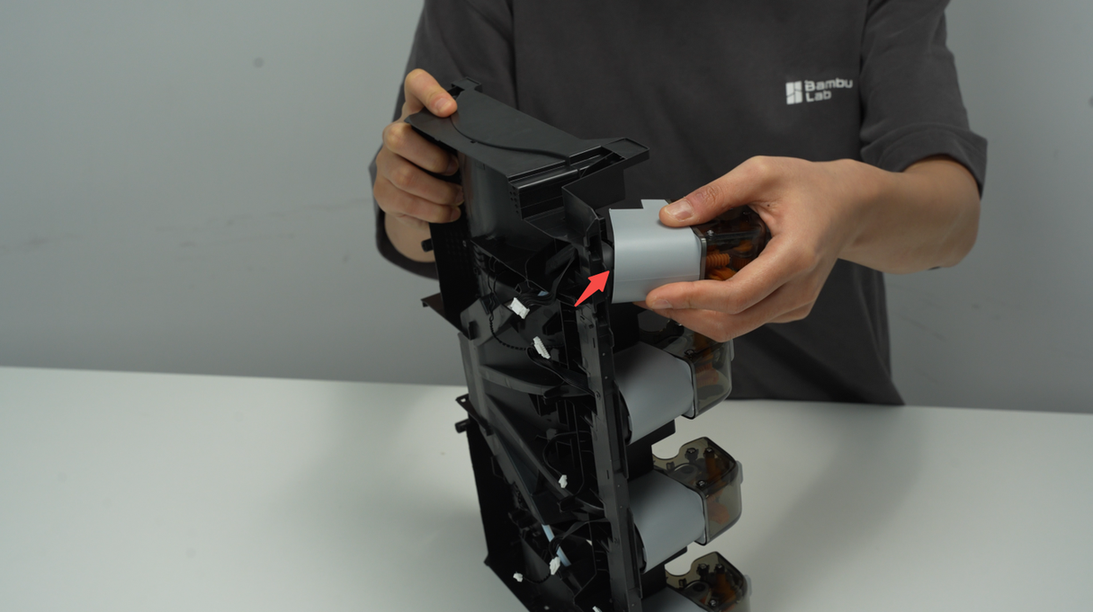

Al instalar las unidades de alimentación, debe alinear primero la hebilla frontal. Una vez en su lugar, empuje hacia adelante. Cuando escuche un clic, significa que el agujero del tornillo está alineado, luego fije el tornillo.
Paso 2 - Instalar las unidades secadoras izquierda y derecha
Alinee los agujeros de tornillo de la unidad secadora, presione hacia abajo la unidad secadora para bloquear la hebilla, tenga cuidado de no presionar los cables y fije los cuatro tornillos D.
Paso 3 - Instalar el hub de filamento

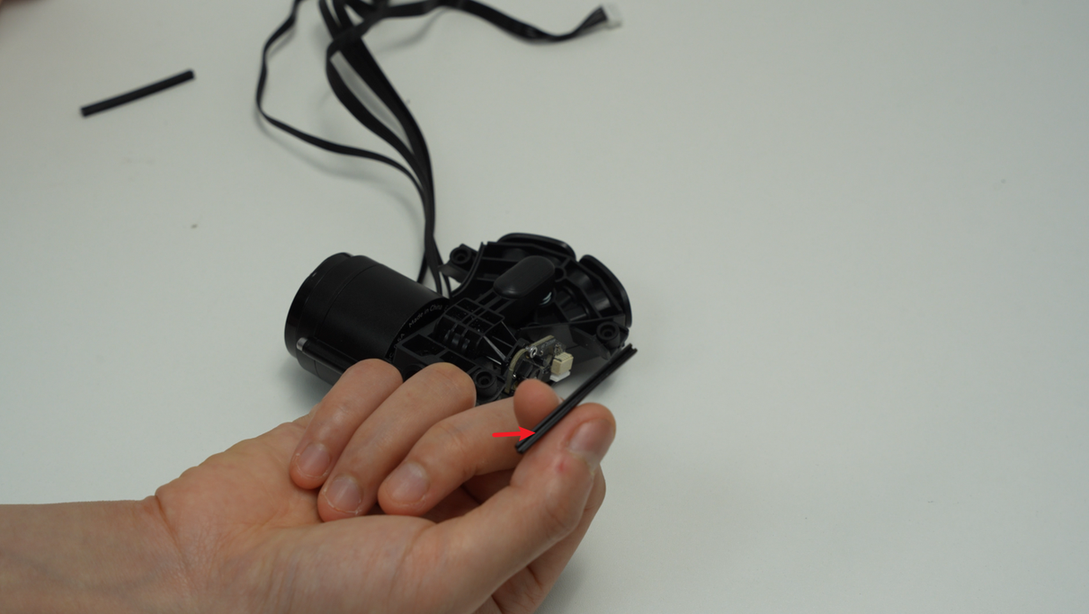

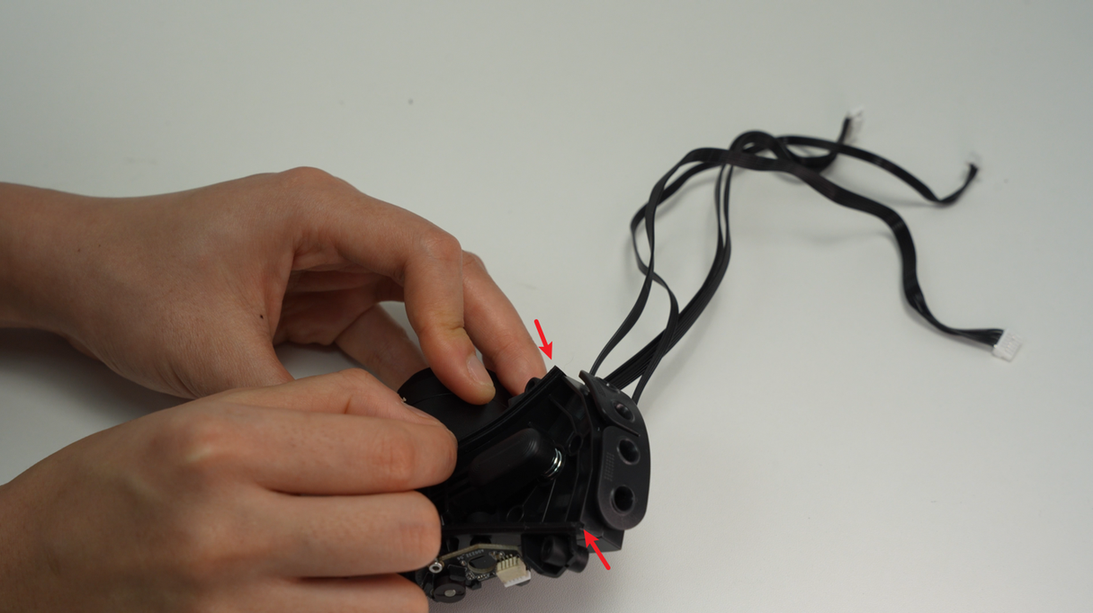

Instale dos juntas antichoque, con las ranuras de las juntas alineadas con el borde superior del hub de filamento.

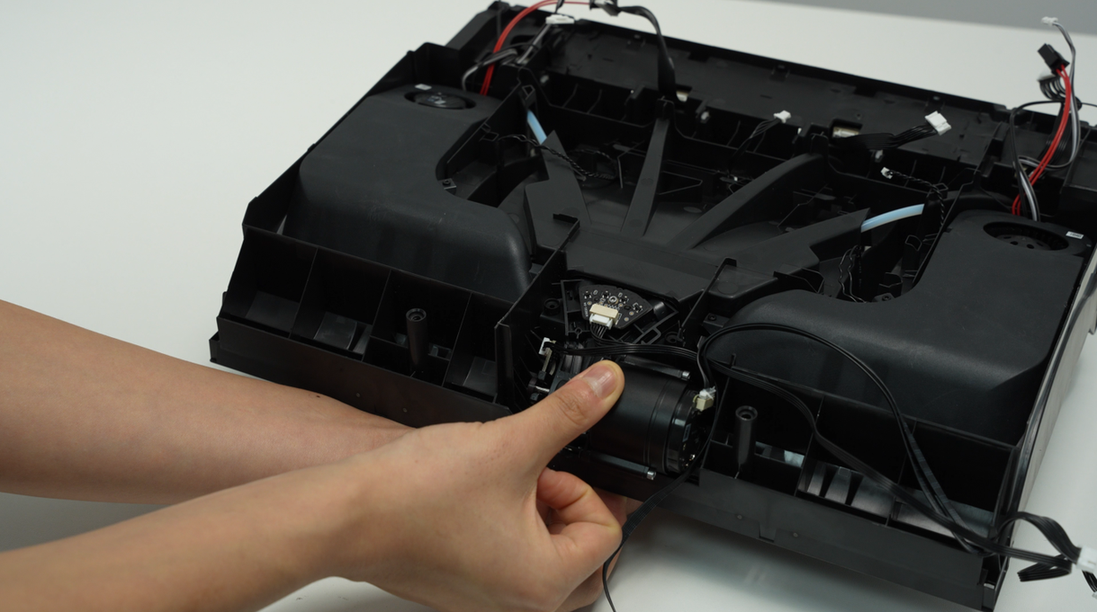

Al reinstalar el hub de filamento, use la otra mano para empujar el tubo PTFE desde la parte trasera para facilitar el encaje del hub de filamento y alinearlo con el agujero del tornillo. Preste atención a la tira de silicona antichoque del hub de filamento para evitar que se pierda. Después de apretar los 3 tornillos C, organice los cables.
Paso 4 - Instalar la placa principal

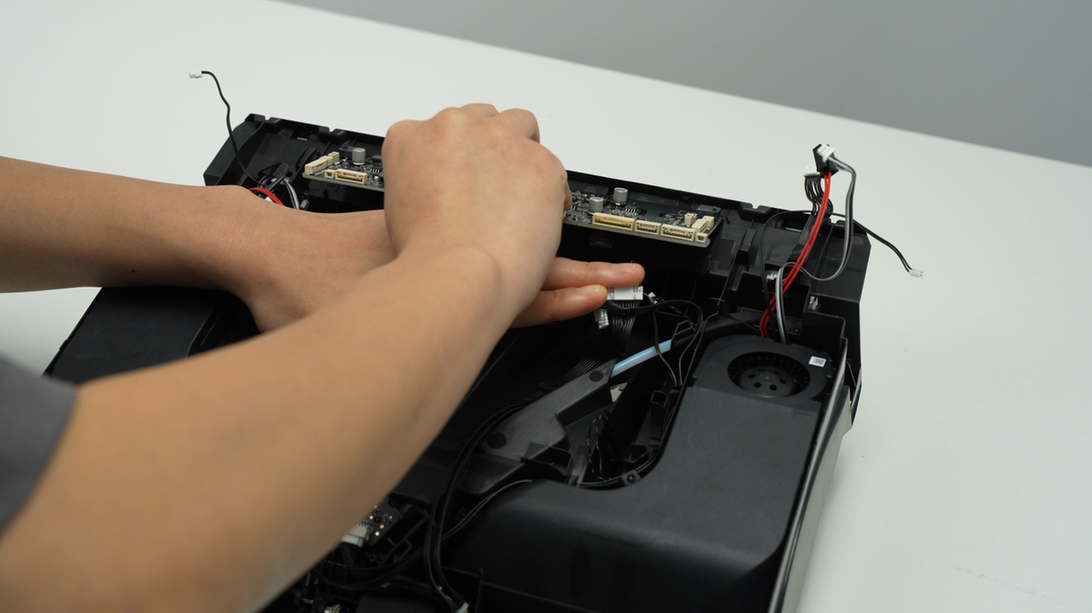

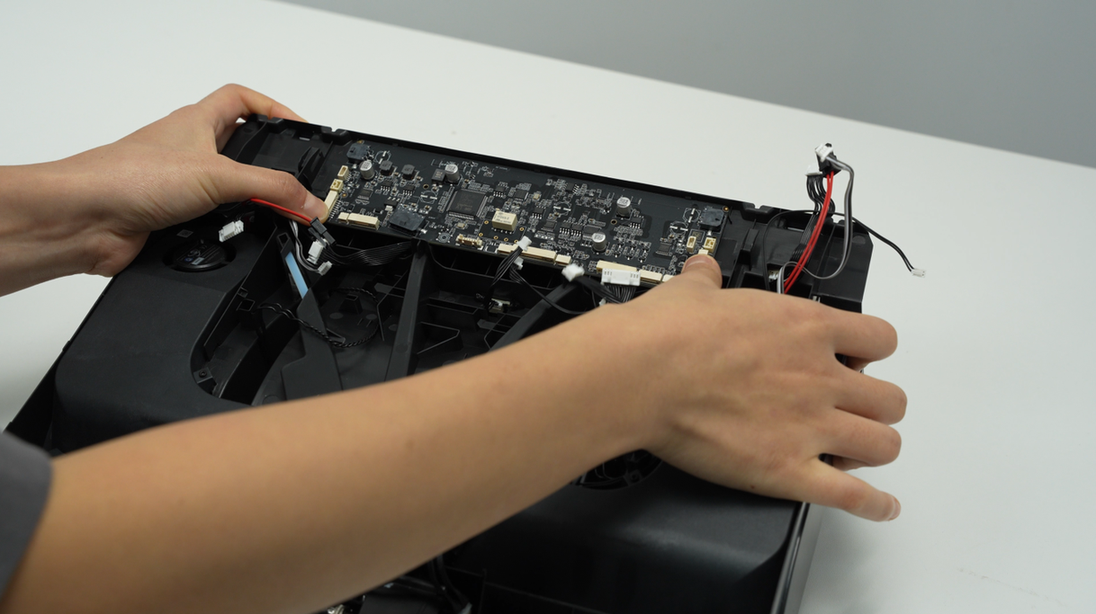

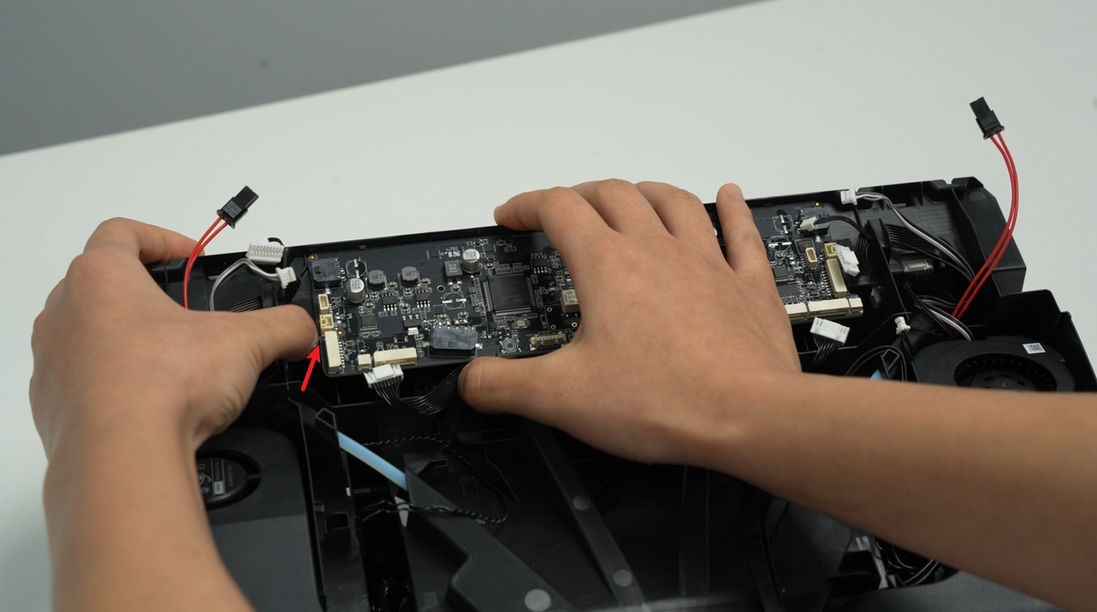

Instale la placa principal en el marco principal del AMS. Primero, inserte la placa principal en las 3 abrazaderas de la parte superior desde abajo hacia arriba, luego presiónela ligeramente hacia abajo e introdúzcala en las 2 abrazaderas de los lados izquierdo y derecho.
Recordatorio: Al instalar la placa principal del AMS, preste atención a verificar el conector y no presione el conector en la parte trasera de la placa.
En este paso, no fije los 2 tornillos de la placa. Después de insertar todos los conectores en el siguiente paso, fije los tornillos.
Paso 5 - Conectar 18 cables a la placa principal del AMS
Conecte los 18 cables según las marcas o fotos antes de la desconexión. Después de confirmar que la placa principal está instalada y presionada por 5 abrazaderas, fije los 2 tornillos.
Consejo: Asegúrese de que cada conector esté insertado correctamente. Por ejemplo, habrá un sonido de clic después de insertar correctamente los conectores de las unidades de alimentación, para evitar operaciones anormales del AMS tras el encendido.
Paso 6 - Instalar los conjuntos de soporte y los tubos PTFE

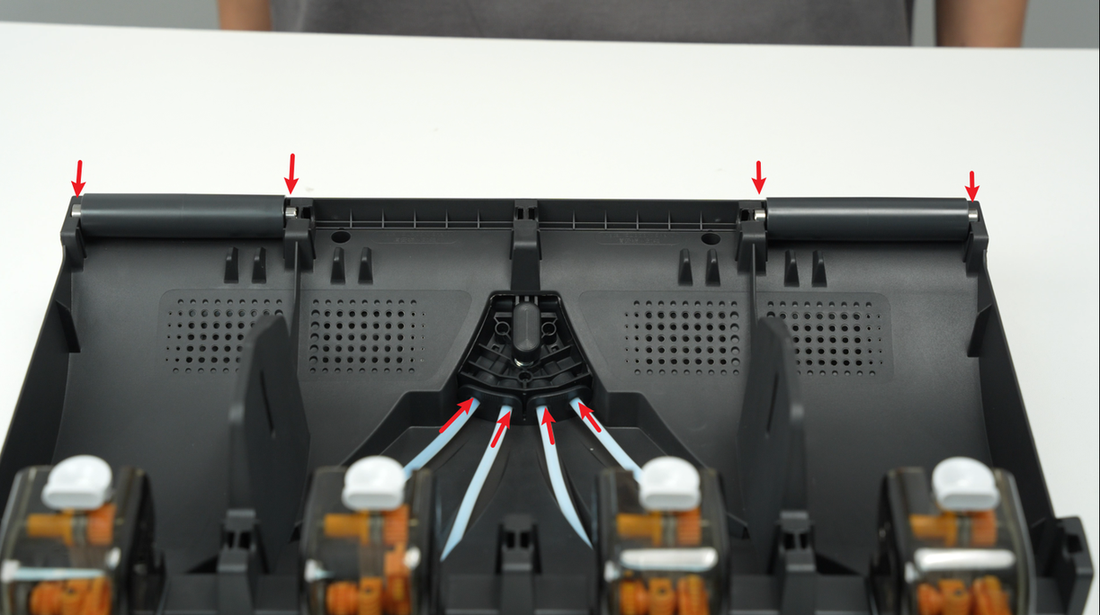

Instale 4 ensamblajes de manguito de soporte activo para el marco principal y 4 ensamblajes de manguito de soporte impulsado para las ranuras 1 y 4, y inserte el tubo PTFE.
Tenga en cuenta que los ensamblajes de manguito de soporte impulsado para las ranuras 2 y 3 no necesitan instalarse en este paso para evitar bloquear los agujeros de tornillo del marco principal.

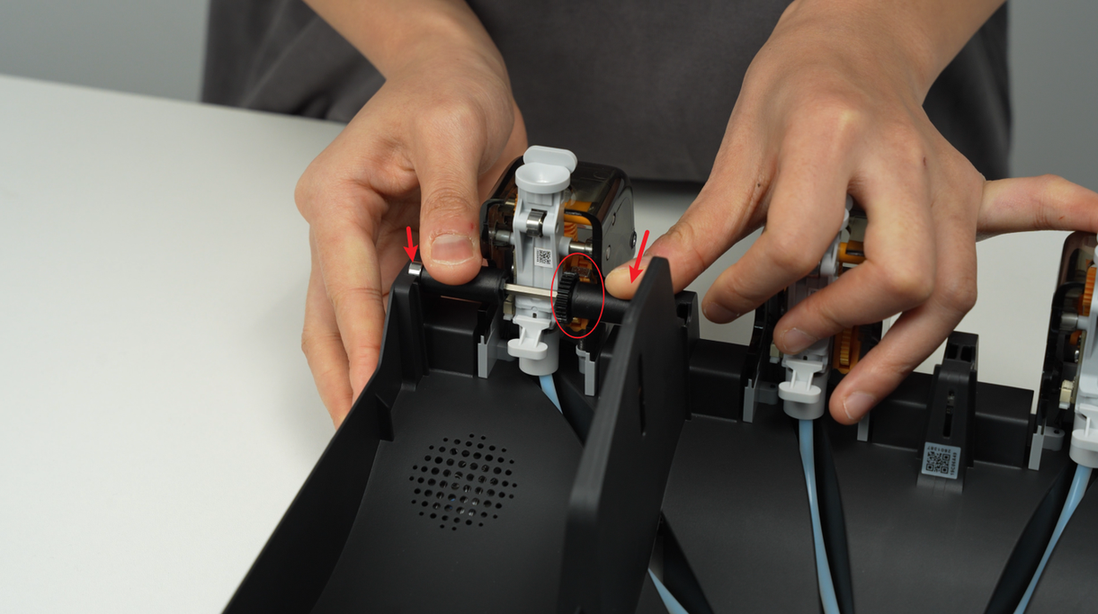

Al instalar el ensamblaje de manguito de soporte activo del marco principal, preste atención a alinear la posición de la rueda de la unidad de alimentación para evitar una instalación inversa, y asegúrese de que los rodamientos de ambos extremos estén presionados en su lugar.
Paso 7 - Instalar el ensamblaje del marco principal y el ensamblaje de manguito de soporte impulsado

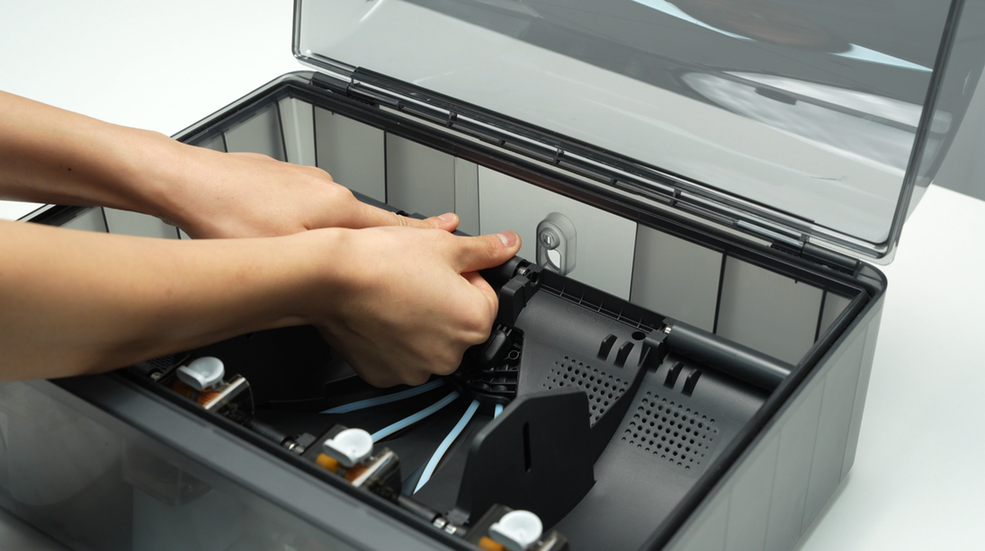

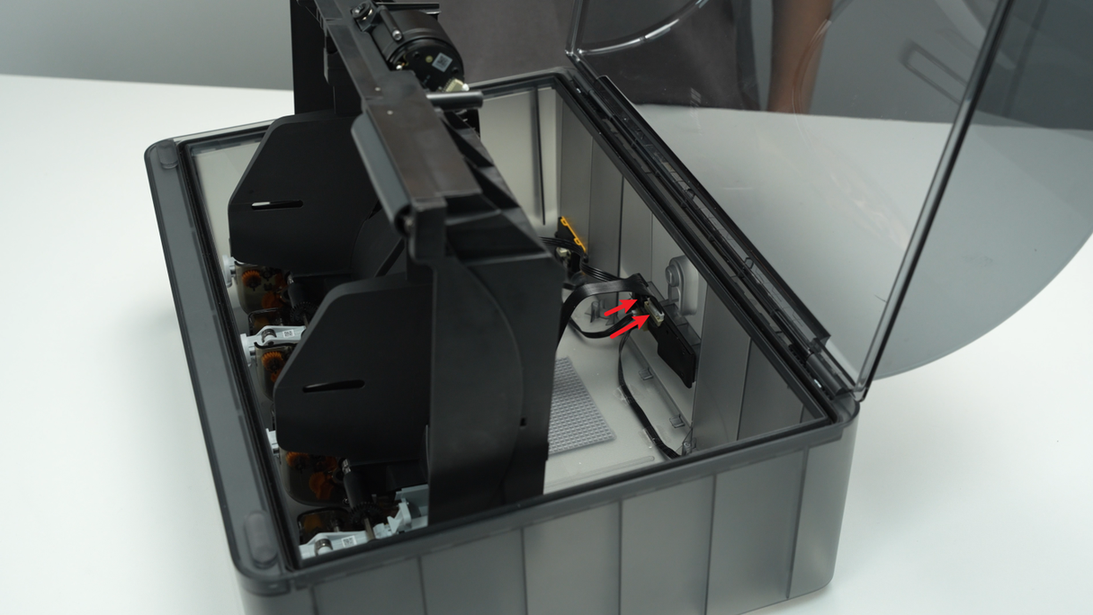

Instale el marco principal del AMS en la cubierta inferior del AMS y conecte el cable de señal y el cable de alimentación a la placa de alimentación del AMS.

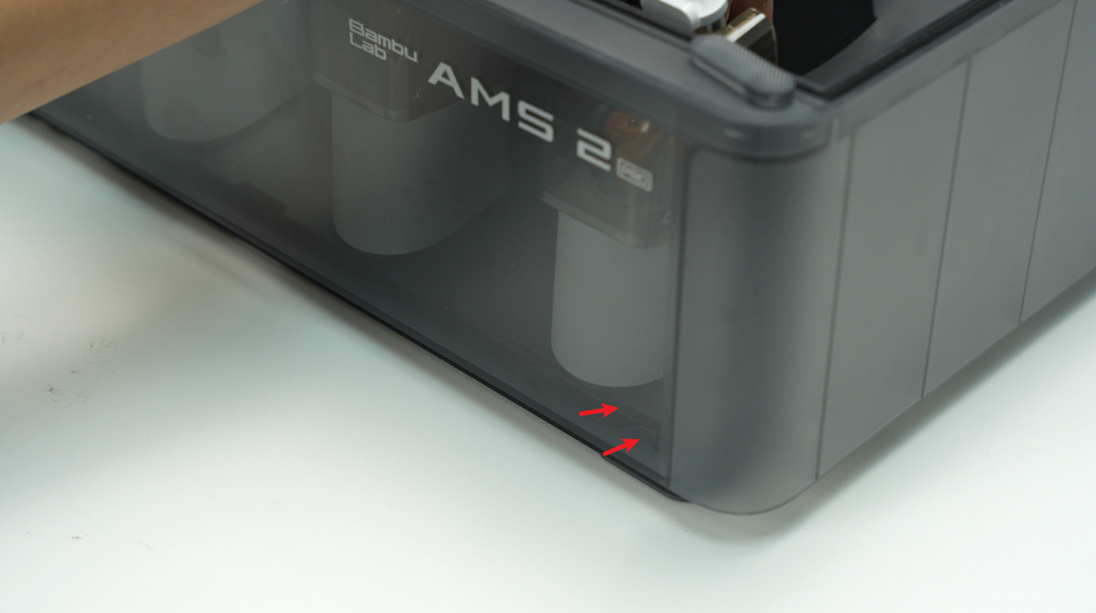

Después de instalar el marco principal del AMS en su lugar, apriete 2 tornillos para asegurarlo. Al instalar el marco principal, puede empujarlo ligeramente hacia adelante, luego apretar manualmente el motor del hub de filamento y presionarlo en la unidad inferior colgante. Tenga en cuenta que la cubierta inferior del AMS se considera instalada correctamente solo cuando una lengüeta está incrustada en la ranura del marco principal.
Instale los 2 ensamblajes de manguito de soporte impulsado central, asegurándose de que los rodamientos de ambos extremos de los 2 manguitos de soporte impulsado estén presionados en su lugar.
Paso 8 - Instalar el botón de liberación del tubo PTFE
Presione el botón de liberación del tubo PTFE hacia atrás en la carcasa en la siguiente dirección, inserte el hebilla en la ranura correspondiente suavemente y mantenga la carcasa de silicona negra incrustada plana.
Paso 9 - Conectar el tubo PTFE

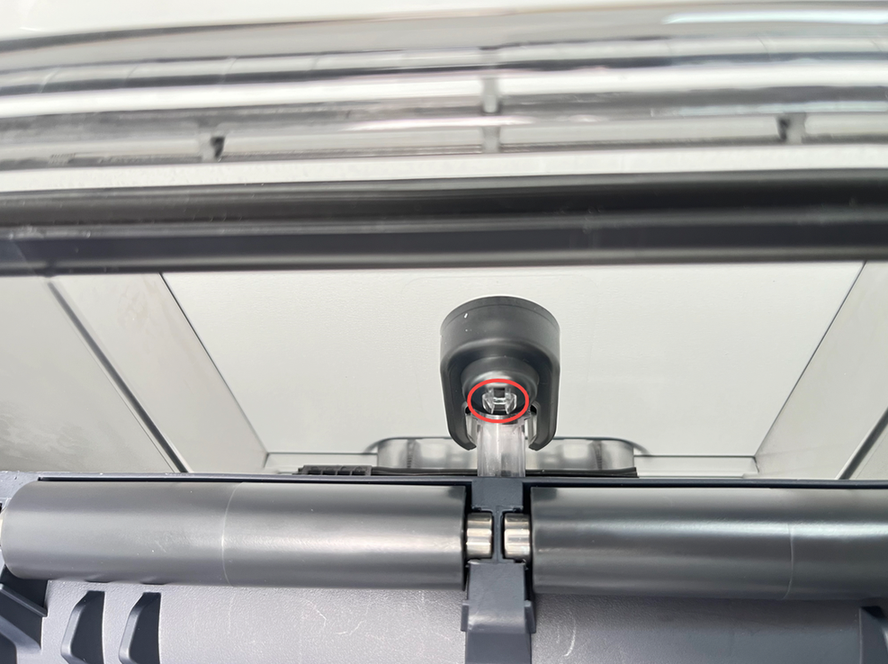

Verifique que el soporte de silicona del tubo PTFE esté alineado con el agujero de filamento de la unidad de hub de filamento, y empuje el tubo PTFE desde la parte trasera del AMS. Después de la instalación, tire del tubo PTFE para confirmar que está fijo.
Calibración
Conecte el cable de alimentación, conecte el AMS a la impresora, encienda la alimentación y comience a usar el AMS para cargar filamentos mediante la operación en la pantalla. Si la carga se completa y no aparecen mensajes de error durante todo el proceso de carga, la sustitución fue exitosa.
De lo contrario, verifique todas las conexiones e inténtelo nuevamente. Si el problema persiste, póngase en contacto con el equipo de servicio de Bambu Lab para obtener asistencia adicional.
