Cuándo utilizar
Después de usar la impresora durante mucho tiempo, pueden quedar residuos de filamento y polvo dentro del extrusor, lo que puede causar que el engranaje de extrusión se atasque o incluso deje de girar durante el funcionamiento. Para garantizar la impresión normal de la impresora, es necesario limpiar periódicamente el extrusor de materiales extraños.
Herramientas y materiales necesarios
- Pinzas
- Escoba
- Llave Allen H1.5 y H2.0
- Soplador de aire
Limpieza general
Paso 1-Quitar el conjunto del hotend
(Si el filamento está en estado de carga, utilice primero el cortador de filamento para cortarlo) Presione la cubierta del cabezal desde ambos lados para desbloquearla y retire la cubierta. Tire de la protuberancia en el lateral del Silicon Sock for Hotend con las manos y retire el Silicon Sock for Hotend.
Retire la rueda giratoria. Quite el bloque de presión utilizando una llave Allen H1.5 para aflojar dos tornillos.
Suelte la traba del hotend, luego sostenga el disipador térmico con las manos y retire el hotend.
Paso 2-Aflojar el cortador de filamento
Utilice una llave Allen H2.0 para aflojar un tornillo y suelte el cortador de filamento.
Utilice pinzas y un soplador para limpiar los residuos de filamento internos y las partículas de las posiciones indicadas (gire manualmente la rueda amarilla en sentido horario para limpiar con la alimentación apagada, o haga clic en el botón "retract" en la pantalla con la alimentación encendida para girar la rueda del extrusor al ángulo especificado para limpiar).
Si la limpieza del extrusor según los pasos anteriores no logra resultados satisfactorios, puede desmontar el extrusor y retirar el conjunto de la rueda de extrusión para limpiarlo.
Limpieza profunda
Paso 3-Quitar el conjunto del hub de filamento
Utilice una llave Allen H2.0 para aflojar dos tornillos y luego retire el hub de filamento. Tenga cuidado de no dañar el cable FPC negro. Después de retirar el hub de filamento, puede colocarlo sobre el cabezal como se muestra en la imagen.
Paso 4-Quitar la cubierta frontal del extrusor
Utilice una llave Allen H2.0 para aflojar los 4 tornillos de la cubierta frontal del extrusor.
Al retirar la cubierta frontal, afloje primero el tornillo en el lateral (solo afloje ligeramente). Luego, sostenga la parte superior del soporte y retire la cubierta frontal del extrusor mientras sostiene el otro lado.
Paso 5-Quitar el soporte de la rueda accionada
Utilice una llave Allen H2.0 para aflojar el tornillo en el lateral y retire cuidadosamente el soporte. Tenga cuidado al manipularlo, ya que el resorte interno y la tapa final pueden caerse fácilmente. Utilice pinzas para retirarlos con cuidado y evitar que se pierdan.

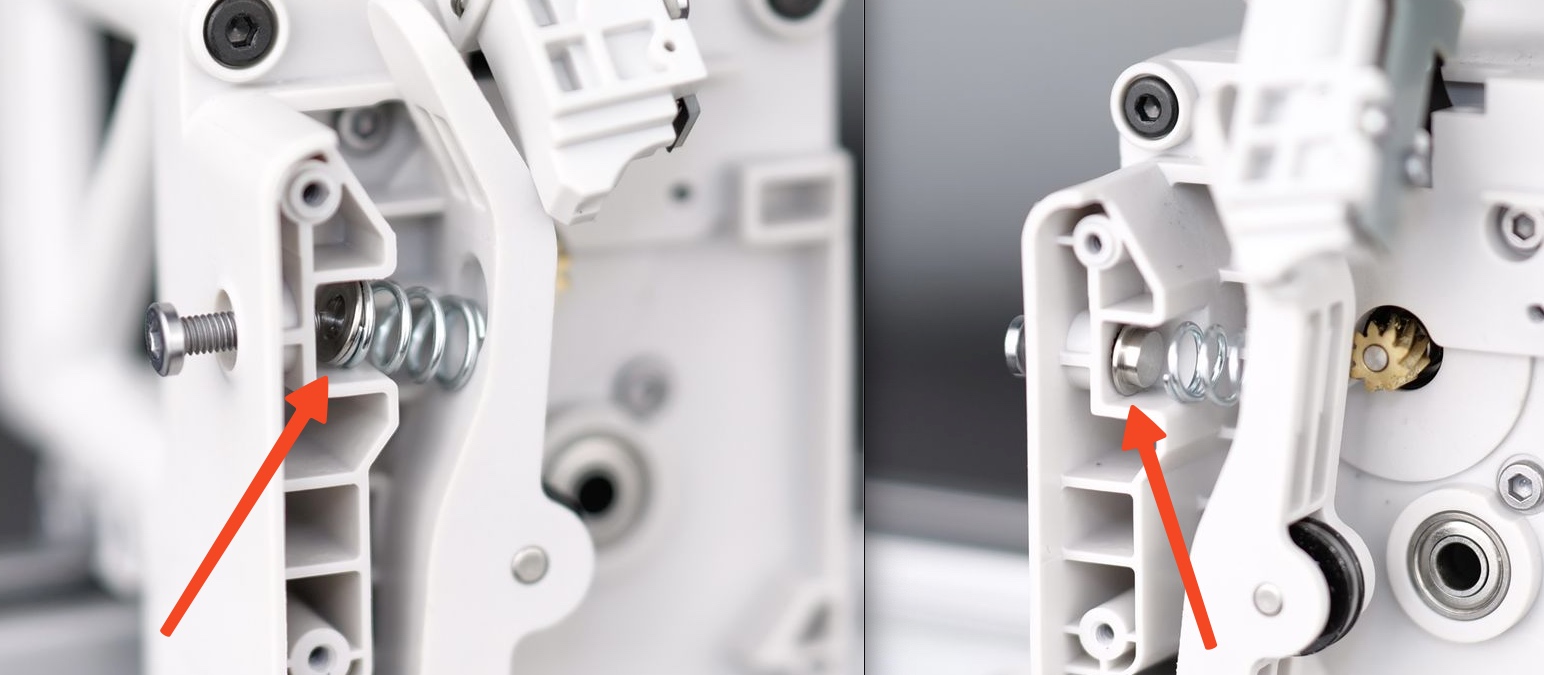

Preste atención especial para no perder esta tapa metálica, ya que es importante
Paso 6-Quitar el engranaje de extrusión
Retire directamente el conjunto del engranaje del extrusor y limpie los residuos de filamento dentro del extrusor.
Instrucciones de montaje
Paso 1-Instalar el engranaje de extrusión

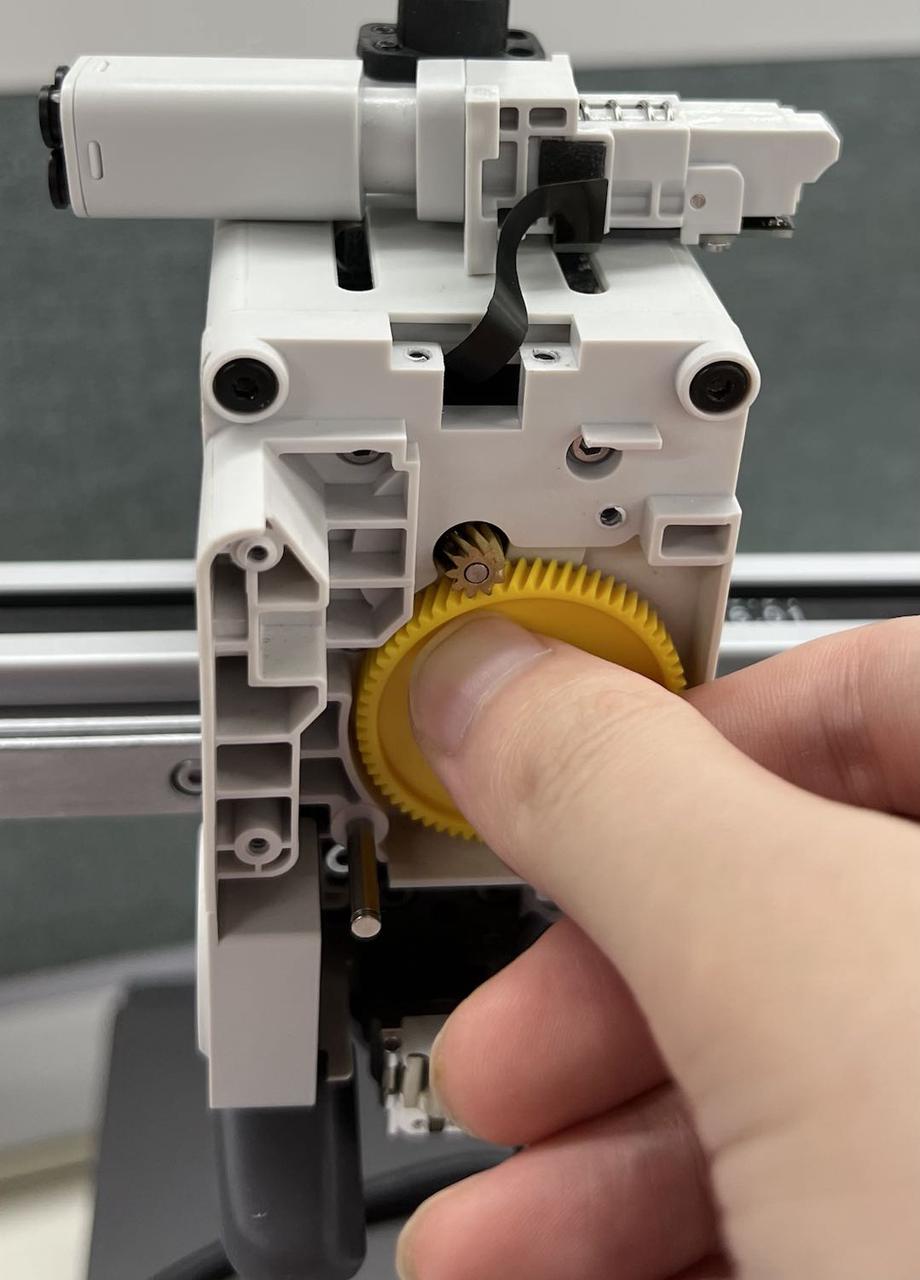

Instale el engranaje de extrusión.
Paso 2-Instalar el soporte de la rueda accionada
Instale el soporte de la rueda accionada en el eje correspondiente. Ensamble el resorte y la tapa final en la posición y dirección correctas (consulte las imágenes a continuación para ejemplos correctos e incorrectos), y colóquelos cuidadosamente en la posición correspondiente del soporte de la rueda accionada utilizando pinzas. No apriete el tornillo lateral por el momento.
Importante!
Asegúrese de instalar correctamente el resorte y la tapa final. De lo contrario, el engranaje no podrá sujetar el filamento, causando fallos en la impresión.
Paso 3-Instalar la cubierta frontal del conjunto del extrusor

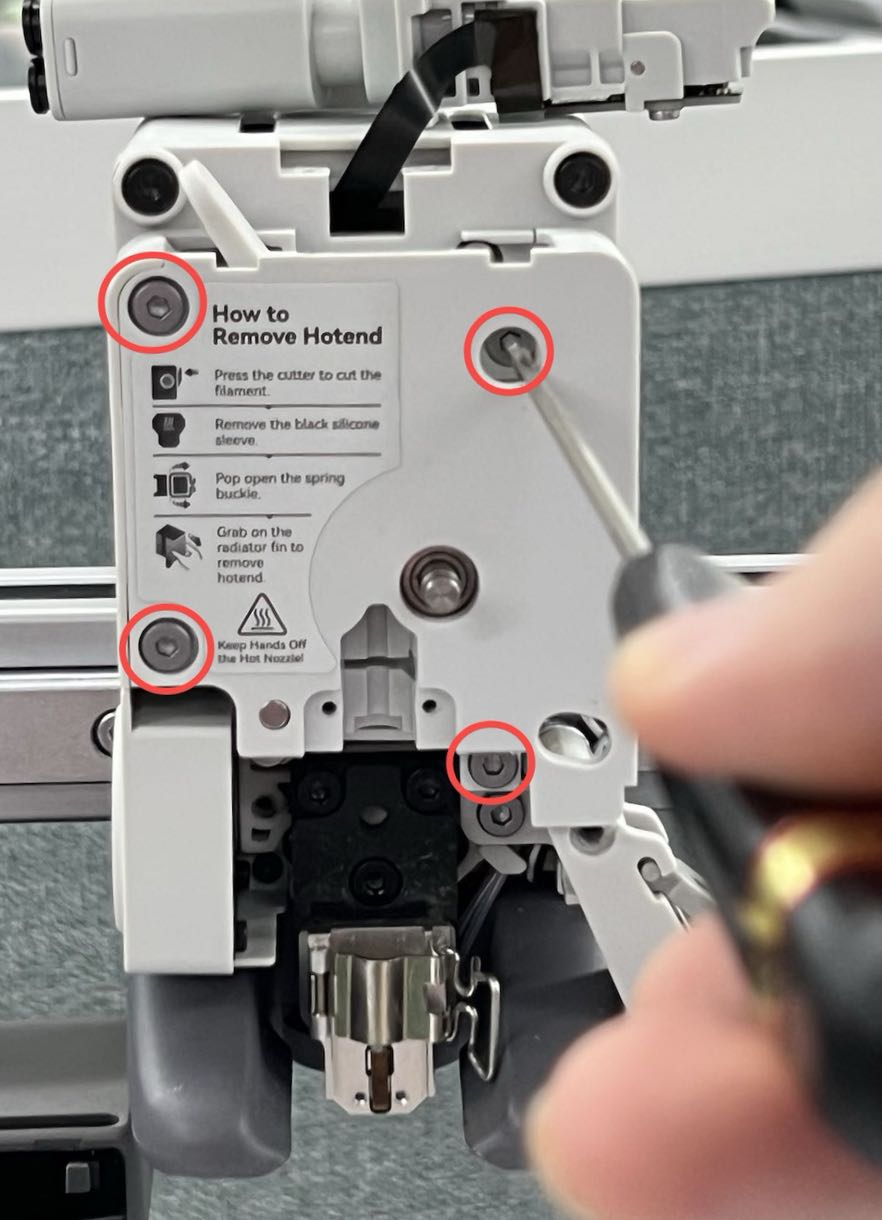

Apriete los 4 tornillos de la cubierta frontal del extrusor.
Paso 4-Aprietar el tornillo lateral

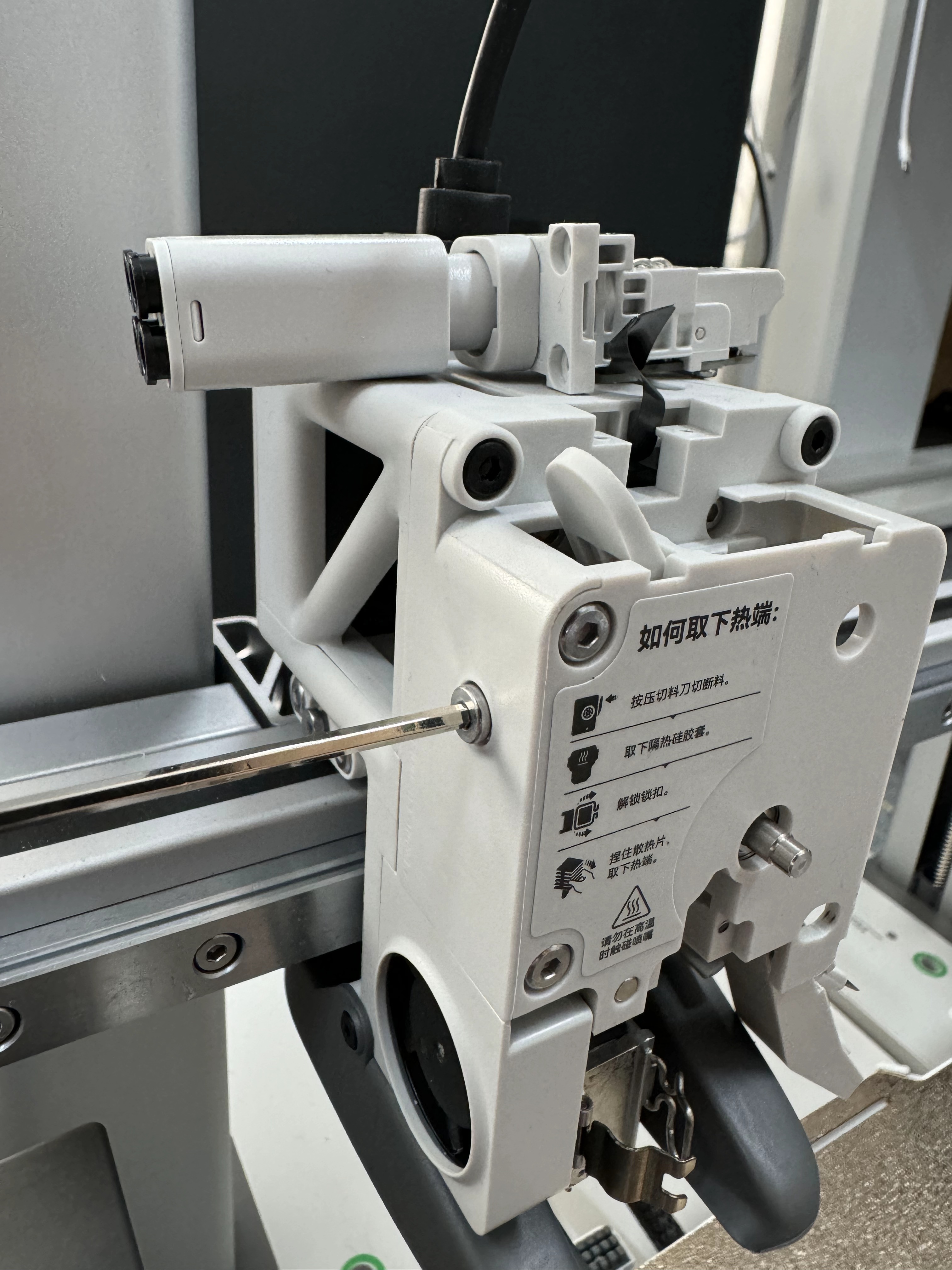

Apriete el tornillo lateral del extrusor.
Paso 5-Instalar el conjunto del hub de filamento
Instale el conjunto del hub de filamento, asegurándose de que el cable FPC negro no esté doblado y esté colocado suavemente en la posición vacía. Luego, apriete los 2 tornillos para asegurar el hub de filamento en su lugar.
Paso 6-Instalar el cortador de filamento
Levante la palanca y deslice el cortador en su lugar a lo largo del surco de la hoja. Asegure la palanca del cortador apretando 1 tornillo.
Paso 7-Instalar el conjunto del hotend
Sostenga el disipador térmico de la boquilla, alinee la posición de montaje, coloque la boquilla en su lugar y active el dispositivo de liberación rápida. Coloque el Silicon Sock for Hotend y apriete los 2 tornillos para asegurar el bloque de presión en su lugar.
Instale la rueda giratoria y la cubierta frontal del cabezal.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Para garantizar una ejecución segura y efectiva, si tiene alguna preocupación o pregunta sobre el proceso descrito en este artículo, recomendamos presentar un technical ticket respecto de su problema.
Incluya una imagen o video que ilustre el problema, así como cualquier otra información relacionada con su consulta.
